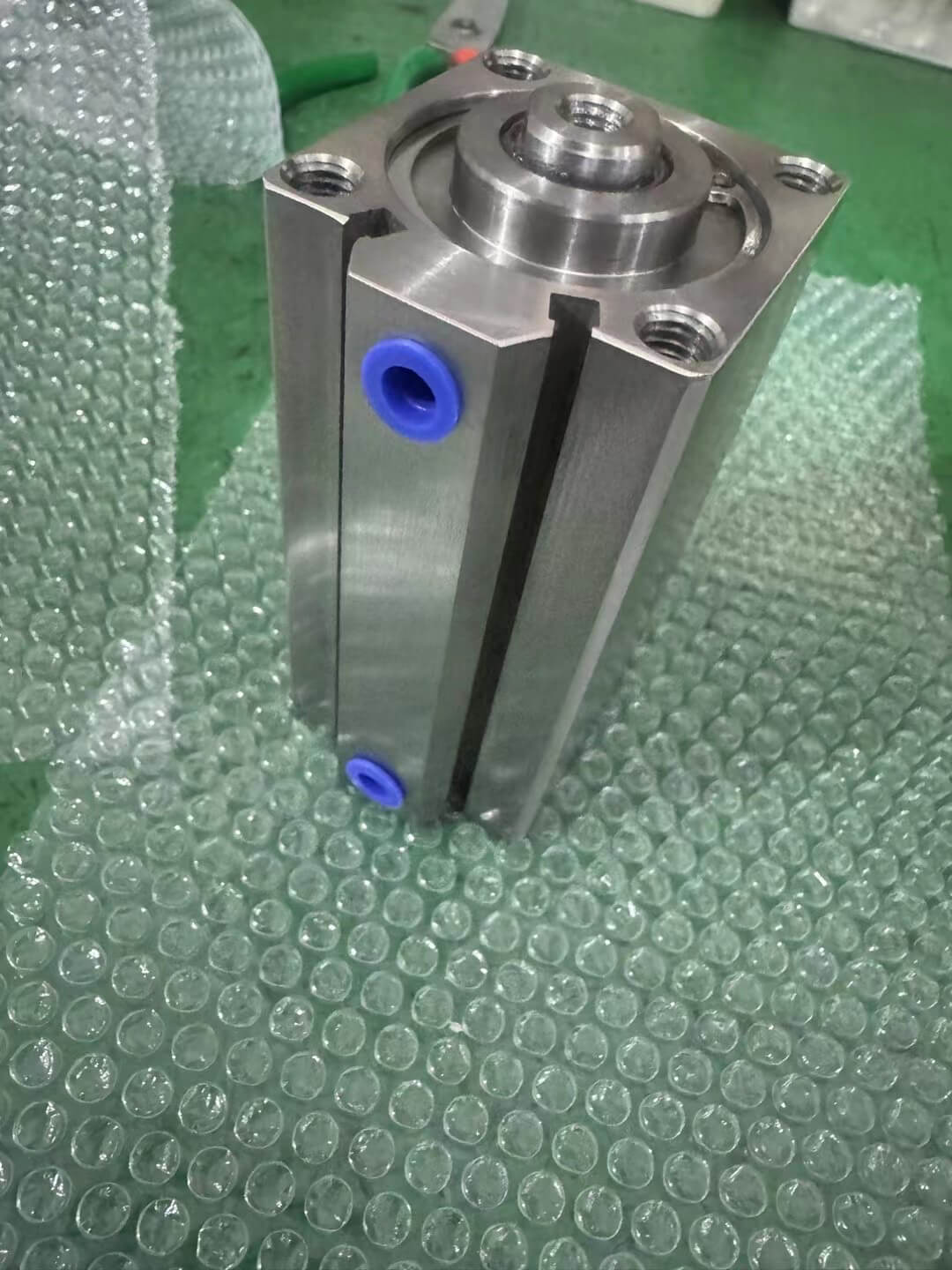

🔩 Sản phẩm xi lanh khí nén SDA là gì?
Xi lanh inox SDA được thiết kế với thân xi lanh bằng inox 304, bề mặt gia công và hoàn thiện phù hợp cho các hệ thống máy móc công nghiệp. Kết cấu inox giúp sản phẩm có khả năng làm việc tốt hơn trong những môi trường yêu cầu khả năng chống ăn mòn và vệ sinh bề mặt thường xuyên.
Về kết cấu, xi lanh SDA inox 304 có dạng thân compact với kích thước ngoài tối ưu, đầu ty piston được gia công ren để thuận tiện kết nối với các phụ kiện cơ khí. Hai cổng cấp khí được bố trí trên thân xi lanh, cho phép kết nối với hệ thống ống khí và van điều khiển theo thiết kế của máy.
⚙️ Đặc điểm chính của xi lanh compact SDA
- Thiết kế compact: kích thước thân gọn, phù hợp với các cơ cấu máy có không gian lắp đặt hạn chế.
- Thân inox 304: phù hợp với các ứng dụng yêu cầu vật liệu có khả năng chống ăn mòn và dễ vệ sinh.
- Kết cấu chắc chắn: thân xi lanh và các chi tiết cơ khí được gia công để đáp ứng yêu cầu sử dụng trong thiết bị tự động hóa.
- Cổng cấp khí tiện lợi: bố trí trực tiếp trên thân giúp thuận tiện kết nối đường khí.
- Đầu ty có ren: thuận tiện lắp đai ốc, đầu nối và các phụ kiện cơ khí theo yêu cầu của thiết bị.
- Nhiều kích thước: dòng SDA có nhiều lựa chọn đường kính từ nhỏ đến lớn, phù hợp với nhiều cơ cấu khác nhau.
📌 Xi lanh SDA inox 304 phù hợp với những hệ thống nào?
Xi lanh khí nén inox SDA phù hợp với các hệ thống tự động hóa, máy đóng gói, máy chế biến thực phẩm, thiết bị điện tử, máy lắp ráp và nhiều cơ cấu máy công nghiệp khác. Thiết kế compact đặc biệt hữu ích khi khoảng không gian dành cho cơ cấu chấp hành bị giới hạn.
Khi lựa chọn xi lanh compact SDA, người sử dụng cần xác định chính xác đường kính piston, hành trình, kiểu lắp đặt, vị trí cổng khí và yêu cầu tải của cơ cấu. Việc lựa chọn đúng kích thước giúp xi lanh hoạt động ổn định, hạn chế quá tải và tăng độ bền cho toàn bộ hệ thống khí nén.
Không nên chỉ dựa vào tên SDA để lựa chọn xi lanh. Cần đối chiếu đường kính piston, hành trình, kích thước lắp đặt, kích thước ren và yêu cầu thực tế của máy. Nếu chưa xác định được mã phù hợp, khách hàng có thể cung cấp hình ảnh, bản vẽ hoặc mã xi lanh đang sử dụng để được hỗ trợ đối chiếu.
HOÀNG ĐĂNG INDUSTRIAL (HDI) cung cấp xi lanh khí nén SDA, xi lanh inox SDA và các dòng xi lanh khí nén inox phục vụ nhà máy, xưởng cơ khí, đơn vị chế tạo máy và hệ thống tự động hóa. Khách hàng có thể gửi mã sản phẩm, kích thước hoặc bản vẽ để HDI hỗ trợ kiểm tra và lựa chọn cấu hình phù hợp.
⚙️ Tổng quan dòng sản phẩm xi lanh inox SDA
Điểm đáng chú ý của dòng xi lanh SDA inox 304 là cấu trúc thân compact, kích thước ngoài gọn và cách bố trí cổng khí thuận tiện. Tùy theo cấu hình sản phẩm, phần ty piston có thể lựa chọn kiểu ren trong hoặc kiểu ren ngoài, giúp người sử dụng dễ dàng kết nối với đầu nối, khớp nối hoặc cơ cấu chấp hành của máy.
🔩 Hai kiểu ren ty piston của xi lanh compact SDA
1. Xi lanh SDA ren ngoài:
Ty piston được gia công ren ngoài, phù hợp khi cần sử dụng đai ốc hoặc kết nối trực tiếp với các chi tiết cơ khí có lỗ ren trong. Kiểu ren này thường thuận tiện cho các cơ cấu cần siết cố định bằng đai ốc.
2. Xi lanh SDA ren trong:
Đầu ty piston được gia công ren trong, phù hợp với các cơ cấu cần bắt vít hoặc kết nối với chi tiết có ren ngoài. Thiết kế này giúp phần đầu ty gọn hơn và thuận tiện khi không gian lắp đặt bị giới hạn.
📋 Các lựa chọn chính của dòng xi lanh inox SDA
| Hạng mục | Lựa chọn |
|---|---|
| Dòng sản phẩm | SDA – xi lanh compact |
| Vật liệu thân | Inox 304 |
| Đường kính piston | Ø12, Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100 |
| Kiểu ty piston | Ren trong hoặc ren ngoài tùy cấu hình |
| Kiểu kết cấu | Compact, thân nhỏ gọn |
| Ứng dụng | Tự động hóa, máy đóng gói, máy lắp ráp, cơ cấu đẩy – kéo – kẹp |
Khi đặt xi lanh khí nén inox SDA, ngoài đường kính và hành trình, cần kiểm tra thêm kiểu ren ty piston. Việc lựa chọn đúng ren trong hoặc ren ngoài giúp xi lanh kết nối chính xác với cơ cấu máy, hạn chế phải gia công hoặc thay đổi thiết kế lắp đặt.
Với các hệ thống cần kích thước nhỏ gọn, dễ bố trí và yêu cầu vật liệu inox, xi lanh compact SDA là một lựa chọn phù hợp cho nhiều cơ cấu tự động hóa. Khách hàng có thể cung cấp mã SDA, đường kính, hành trình, kiểu ren ty piston hoặc hình ảnh sản phẩm để được đối chiếu cấu hình.
🎯 Chọn xi lanh inox SDA theo thông số
Nếu chưa xác định được đường kính piston, hành trình, kiểu lắp hoặc cấu hình cảm biến, anh/chị có thể gửi thông số máy hoặc bản vẽ kỹ thuật. HDI hỗ trợ kiểm tra và tư vấn cấu hình xi lanh khí nén SDA phù hợp.
⭐ Đặc điểm nổi bật xi lanh SDA inox 304
🛡️ 1. Thân xi lanh bằng inox 304
Xi lanh inox SDA sử dụng thân bằng inox 304, giúp sản phẩm phù hợp hơn với môi trường có độ ẩm, bụi bẩn hoặc yêu cầu vệ sinh thường xuyên. Bề mặt inox được xử lý hoàn thiện giúp tăng tính thẩm mỹ, hạn chế bám bẩn và thuận tiện trong quá trình vệ sinh thiết bị.
✨ 2. Bề mặt trong được gia công nhẵn
Bề mặt bên trong của xi lanh khí nén SDA được gia công với độ nhẵn phù hợp, hỗ trợ piston và bộ phận làm kín hoạt động ổn định trong quá trình đóng mở. Bề mặt làm việc tốt giúp hạn chế ma sát không cần thiết và góp phần duy trì chuyển động đều của ty piston.
📦 3. Thiết kế compact, tiết kiệm không gian
Một ưu điểm quan trọng của xi lanh compact SDA là thiết kế thân ngắn và gọn hơn so với nhiều dòng xi lanh tiêu chuẩn có cùng chức năng. Đây là lựa chọn phù hợp cho các máy tự động hóa, cơ cấu đẩy – kéo, kẹp, định vị và các vị trí có không gian lắp đặt hạn chế.
🔩 4. Có lựa chọn ty piston ren trong và ren ngoài
Dòng xi lanh khí nén inox SDA có thể được lựa chọn theo cấu hình đầu ty piston phù hợp với thiết kế máy:
- Ty ren ngoài: phù hợp với cơ cấu cần sử dụng đai ốc để cố định hoặc kết nối với chi tiết có ren trong.
- Ty ren trong: phù hợp với cơ cấu cần bắt vít hoặc kết nối với chi tiết có ren ngoài, đặc biệt hữu ích khi yêu cầu phần đầu ty gọn.
Việc xác định đúng kiểu ren ty piston ngay từ đầu giúp quá trình lắp đặt xi lanh SDA inox 304 thuận tiện hơn và hạn chế phải thay đổi phụ kiện hoặc gia công lại cơ cấu máy.
🔧 5. Cổng cấp khí bố trí thuận tiện
Các cổng cấp khí được bố trí trực tiếp trên thân xi lanh SDA, giúp kết nối với đường ống khí nén thuận tiện. Cách bố trí này phù hợp với các thiết kế máy yêu cầu đường ống gọn, dễ đi dây và tiết kiệm không gian xung quanh cơ cấu chấp hành.
⚙️ 6. Nhiều lựa chọn đường kính piston
Dòng xi lanh inox SDA có nhiều lựa chọn đường kính piston từ nhỏ đến lớn, đáp ứng các yêu cầu lực khác nhau trong hệ thống khí nén. Theo bảng kích thước của dòng SDA, các đường kính gồm Ø12, Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80 và Ø100.
Khi lựa chọn xi lanh khí nén SDA, cần kết hợp đường kính piston với hành trình, áp suất làm việc, tải trọng và không gian lắp đặt thực tế để xác định cấu hình phù hợp.
Xi lanh compact SDA nổi bật với thân inox 304, thiết kế nhỏ gọn, bề mặt được gia công nhẵn, nhiều lựa chọn đường kính và có thể lựa chọn cấu hình ty ren trong hoặc ren ngoài. Đây là dòng xi lanh khí nén inox phù hợp cho nhiều cơ cấu tự động hóa và máy móc công nghiệp.
🧩 Cấu tạo xi lanh khí nén SDA
Đối với xi lanh SDA inox 304, các bộ phận chính được phối hợp để tạo thành cơ cấu chấp hành khí nén có khả năng chuyển đổi năng lượng của khí nén thành chuyển động tịnh tiến của ty piston. Thiết kế compact giúp xi lanh compact SDA phù hợp với nhiều cơ cấu máy tự động hóa có không gian lắp đặt hạn chế.
🔩 1. Thân xi lanh inox
Thân xi lanh inox là phần bao ngoài và là bộ phận chịu áp lực chính của xi lanh khí nén inox. Theo cấu hình sản phẩm, thân được chế tạo bằng inox 304 với thiết kế nhỏ gọn, tạo thành khoang làm việc cho piston và các bộ phận làm kín.
Thiết kế thân compact giúp giảm kích thước tổng thể của xi lanh inox SDA, thuận tiện khi bố trí trong máy tự động hóa, cơ cấu đẩy – kéo, kẹp, định vị và các thiết bị công nghiệp.
⚙️ 2. Ty piston inox
Ty piston inox là bộ phận truyền lực từ piston ra cơ cấu bên ngoài. Khi khí nén tác động lên piston, ty piston thực hiện chuyển động tịnh tiến và truyền lực đến cơ cấu chấp hành của máy.
Phần đầu ty có thể được thiết kế theo ren trong hoặc ren ngoài tùy cấu hình, giúp xi lanh SDA inox 304 có thể kết nối với nhiều kiểu phụ kiện và cơ cấu cơ khí khác nhau.
🛡️ 3. Nắp trước inox
Nắp trước inox có nhiệm vụ định vị và bảo vệ khu vực đầu ty piston, đồng thời kết hợp với các bộ phận làm kín để hạn chế rò rỉ khí trong quá trình xi lanh hoạt động.
Đối với xi lanh compact SDA, nắp trước được thiết kế gọn theo kết cấu tổng thể của sản phẩm, giúp duy trì kích thước ngoài nhỏ mà vẫn đảm bảo khả năng lắp đặt và vận hành.
🔴 4. Vòng đệm phớt
Vòng đệm phớt là bộ phận làm kín quan trọng bên trong xi lanh khí nén SDA. Phớt giúp hạn chế khí nén thoát ra khỏi khoang làm việc và hỗ trợ duy trì áp suất cần thiết trong quá trình piston chuyển động.
Tình trạng của vòng đệm phớt ảnh hưởng trực tiếp đến khả năng giữ kín khí và độ ổn định của xi lanh inox SDA. Khi phớt bị mòn hoặc hư hỏng, xi lanh có thể xuất hiện hiện tượng rò rỉ khí hoặc hoạt động không ổn định.
🔒 5. Vòng đệm dầu
Vòng đệm dầu có chức năng hỗ trợ giữ dầu bôi trơn bên trong khu vực làm việc và hạn chế dầu hoặc chất bôi trơn thoát ra ngoài. Bộ phận này góp phần duy trì điều kiện làm việc ổn định cho các chi tiết chuyển động của xi lanh khí nén inox.
🧱 6. Đệm giảm chấn
Đệm giảm chấn được bố trí để hỗ trợ giảm tác động khi piston tiến đến vị trí cuối hành trình. Việc giảm va đập giúp hạn chế tác động lên các chi tiết bên trong và góp phần duy trì chuyển động ổn định của xi lanh SDA.
🔧 7. Vòng hãm inox
Vòng hãm inox có nhiệm vụ giữ và cố định các chi tiết bên trong cụm nắp xi lanh, hạn chế hiện tượng dịch chuyển hoặc tháo rời ngoài ý muốn trong quá trình sử dụng.
📋 Tổng hợp cấu tạo xi lanh SDA inox 304
| Bộ phận | Chức năng chính |
|---|---|
| Thân xi lanh inox | Chịu áp lực và tạo khoang làm việc cho piston |
| Ty piston inox | Truyền lực và tạo chuyển động tịnh tiến |
| Nắp trước inox | Bảo vệ và định vị khu vực đầu ty piston |
| Vòng đệm phớt | Làm kín, hạn chế rò rỉ khí |
| Vòng đệm dầu | Giữ dầu bôi trơn và hạn chế rò rỉ |
| Đệm giảm chấn | Hỗ trợ giảm va đập cuối hành trình |
| Vòng hãm inox | Cố định các chi tiết bên trong cụm xi lanh |
Nhờ cách bố trí các chi tiết bên trong theo dạng nhỏ gọn, xi lanh compact SDA có thể đáp ứng nhiều yêu cầu về tiết kiệm không gian trong thiết kế máy. Khi lựa chọn sản phẩm, cần đồng thời kiểm tra đường kính piston, hành trình, kích thước lắp đặt và kiểu ren ty piston trong hoặc ngoài để đảm bảo tương thích với cơ cấu máy.
📐 Cần chọn xi lanh SDA theo cấu tạo và thông số máy?
Nếu anh/chị chưa xác định được đường kính piston, hành trình, kiểu lắp hoặc cấu hình xi lanh SDA, hãy gửi thông số máy hoặc bản vẽ kỹ thuật để HDI hỗ trợ kiểm tra và tư vấn model phù hợp.
☎️ Hotline: 0947 381 886
💬 Zalo:0947 381 886 📋 Gửi yêu cầu báo giá
🔄 Nguyên lý hoạt động xi lanh SDA
⚙️ 1. Cấp khí vào xi lanh
Khí nén từ máy nén khí hoặc hệ thống khí trung tâm được đưa qua van điều khiển đến các cổng cấp khí của xi lanh inox SDA. Việc đóng mở và chuyển hướng dòng khí được thực hiện thông qua van khí nén, cho phép điều khiển hướng chuyển động của piston.
Tùy theo trạng thái của van, khí nén sẽ được đưa vào một phía của piston, đồng thời lượng khí ở phía đối diện được thoát ra ngoài. Sự chênh lệch áp suất giữa hai phía piston tạo ra lực làm piston và ty piston chuyển động.
➡️ 2. Piston tạo chuyển động tịnh tiến
Khi áp suất khí nén tác động lên diện tích bề mặt piston, lực khí nén được tạo ra và đẩy piston di chuyển bên trong thân xi lanh SDA inox 304. Piston được liên kết với ty piston nên chuyển động của piston được truyền trực tiếp ra bên ngoài.
Nhờ thiết kế compact, xi lanh compact SDA có thể tạo chuyển động đẩy hoặc kéo trong không gian lắp đặt tương đối nhỏ, phù hợp với nhiều cơ cấu tự động hóa.
↔️ 3. Ty piston truyền lực ra cơ cấu máy
Ty piston inox là bộ phận trực tiếp truyền lực và chuyển động đến cơ cấu chấp hành. Tùy theo thiết kế, đầu ty có thể sử dụng ren trong hoặc ren ngoài để kết nối với đầu nối, đai ốc, khớp nối hoặc chi tiết cơ khí của máy.
🔄 Chu trình hoạt động cơ bản
- Cấp khí: Van điều khiển đưa khí nén vào một phía của piston.
- Tạo áp suất: Áp suất khí nén tác động lên diện tích piston.
- Piston dịch chuyển: Piston di chuyển trong thân xi lanh theo hướng của lực khí nén.
- Ty piston truyền lực: Chuyển động của piston được truyền ra ngoài thông qua ty piston.
- Đổi chiều: Van điều khiển chuyển hướng cấp và xả khí để piston di chuyển theo chiều ngược lại.
↩️ 4. Nguyên lý chuyển động hai chiều
Trong hệ thống sử dụng xi lanh khí nén inox SDA tác động kép, khí nén lần lượt được cấp vào hai phía của piston để tạo chuyển động tiến và lùi. Khi khí được cấp vào phía trước piston, piston di chuyển theo một hướng; khi van đảo chiều, khí được cấp sang phía còn lại và piston di chuyển ngược lại.
Việc điều khiển hai chiều giúp xi lanh khí nén SDA thực hiện được nhiều chuyển động như đẩy, kéo, kẹp, ép, định vị hoặc đưa cơ cấu về vị trí ban đầu.
🛑 5. Giảm chấn và kiểm soát cuối hành trình
Khi piston tiến gần đến cuối hành trình, các bộ phận giảm chấn và làm kín bên trong hỗ trợ hạn chế tác động cơ học lên cụm piston. Điều này giúp chuyển động cuối hành trình ổn định hơn và góp phần bảo vệ các chi tiết bên trong xi lanh SDA inox 304.
📌 6. Yếu tố ảnh hưởng đến lực và tốc độ
Lực và tốc độ chuyển động của xi lanh inox SDA phụ thuộc vào nhiều yếu tố như đường kính piston, áp suất khí nén, lưu lượng khí, tải trọng, chiều dài hành trình và hệ thống van điều khiển.
Vì vậy, khi lựa chọn xi lanh compact SDA, không nên chỉ dựa vào kích thước bên ngoài. Cần xác định đường kính piston và hành trình phù hợp với lực cần thiết, đồng thời lựa chọn van, ống dẫn khí và bộ điều chỉnh lưu lượng tương thích với hệ thống.
Khí nén → van điều khiển → cổng khí → piston → ty piston → cơ cấu máy.
Khi van thay đổi hướng cấp và xả khí, piston và ty piston thay đổi hướng chuyển động tương ứng. Đây là nguyên lý cơ bản giúp xi lanh khí nén SDA thực hiện các chuyển động đẩy – kéo trong hệ thống tự động hóa.
📐 Thông số kỹ thuật xi lanh khí nén SDA
Xi lanh khí nén SDA là dòng xi lanh compact có nhiều lựa chọn đường kính từ Ø12 đến Ø100 mm. Tùy từng kích thước, sản phẩm có các tiêu chuẩn ren cổng khí, ren ty piston và kích thước lắp đặt khác nhau.
Khi lựa chọn xi lanh inox SDA, cần đối chiếu đường kính piston, kích thước lắp đặt, kiểu ren và hành trình với thiết kế thực tế của máy để đảm bảo khả năng tương thích.
📋 Bảng đường kính và kích thước cơ bản
| Đường kính trục / piston (mm) |
A tiêu chuẩn (mm) |
A có nam châm (mm) |
AB (mm) |
AC tiêu chuẩn (mm) |
AC có nam châm (mm) |
B (mm) |
BA (mm) |
|---|---|---|---|---|---|---|---|
| Ø12 | 22 | 32 | 5 | 17 | 27 | 25 | – |
| Ø16 | 24 | 34 | 5.5 | 18.5 | 28.5 | 29 | – |
| Ø20 | 25 | 35 | 5.5 | 19.5 | 29.5 | 34 | 36 |
| Ø25 | 27 | 37 | 6 | 21 | 31 | 40 | 42 |
| Ø32 | 31.5 | 41.5 | 7 | 24.5 | 34.5 | 44 | 50 |
| Ø40 | 33 | 43 | 7 | 26 | 36 | 52 | 58.5 |
| Ø50 | 37 | 47 | 9 | 28 | 38 | 62 | 71.5 |
| Ø63 | 41 | 51 | 9 | 32 | 42 | 75 | 84.5 |
| Ø80 | 52 | 62 | 11 | 41 | 51 | 94 | 104 |
| Ø100 | 63 | 73 | 12 | 51 | 61 | 114 | 124 |
🔩 Bảng ren ty piston và cổng khí
| Đường kính | Ren ty piston | Cổng khí P | M | MA | K |
|---|---|---|---|---|---|
| Ø12 | M5×0.8 | M5×0.8 | 10.2 | 1 | M5×0.8 thông qua Ø4.2 |
| Ø16 | M5×0.8 | M5×0.8 | 11 | 1.5 | M5×0.8 thông qua Ø4.2 |
| Ø20 | M5×0.8 | M5×0.8 | 13 | 1.5 | M5×0.8 thông qua Ø4.2 |
| Ø25 | M6×1.0 | M5×0.8 | 17 | 2 | M6×1.0 thông qua Ø5.2 |
| Ø32 | M6×1.0 | PT1/8 | 22 | 2.5 | M6×1.0 thông qua Ø5.2 |
| Ø40 | M8×1.25 | PT1/8 | 28 | 3 | M8×1.25 thông qua Ø6.7 |
| Ø50 | M8×1.25 | PT1/4 | 38 | 4 | M8×1.25 thông qua Ø6.7 |
| Ø63 | M8×1.25 | PT1/4 | 40 | 4 | M8×1.25 thông qua Ø6.7 |
| Ø80 | M12×1.75 | PT3/8 | 45 | 5 | M12×1.75 thông qua Ø10.4 |
| Ø100 | M14×2.0 | PT3/8 | 55 | 5 | M14×2.0 thông qua Ø12.4 |
📏 Dải đường kính xi lanh SDA
Dòng xi lanh SDA inox 304 có các lựa chọn đường kính gồm
Ø12, Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80 và Ø100 mm.
Đường kính piston càng lớn thì khả năng tạo lực của xi lanh khí nén SDA càng cao khi làm việc ở cùng điều kiện áp suất.
Các kích thước trong bảng được tính theo từng đường kính xi lanh và cấu hình tương ứng. Khi đặt xi lanh inox SDA, cần kiểm tra đồng thời đường kính piston, hành trình, kiểu ren ty piston, cổng khí và kích thước lắp đặt.
Nếu khách hàng chưa xác định được mã cụ thể, có thể gửi hình ảnh, bản vẽ hoặc kích thước xi lanh đang sử dụng để được đối chiếu.
📐 Bảng kích thước kỹ thuật xi lanh SDA inox 304
Dòng xi lanh khí nén SDA có nhiều lựa chọn đường kính từ Ø12 đến Ø100 mm, phù hợp với nhiều cơ cấu compact trong máy tự động hóa. Bảng dưới đây cung cấp các kích thước cơ bản để kỹ thuật và bộ phận thiết kế có thể đối chiếu không gian lắp đặt, kích thước thân xi lanh, ty piston và các vị trí ren.
📏 1. Bảng kích thước ngoài xi lanh SDA
| Đường kính trục (mm) |
A Tiêu chuẩn |
A Có nam châm |
AB | AC Tiêu chuẩn |
AC Có nam châm |
B | BA | D | DA | E | EA | H | J | JA |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø12 | 22 | 32 | 5 | 17 | 27 | 25 | – | 6 | 4 | M3×0.5 | 6 | 5 | 6.5 | 4.5 |
| Ø16 | 24 | 34 | 5.5 | 18.5 | 28.5 | 29 | – | 6 | 4 | M3×0.5 | 6 | 5 | 6.5 | 4.5 |
| Ø20 | 25 | 35 | 5.5 | 19.5 | 29.5 | 34 | 36 | 8 | 4 | M4×0.7 | 8 | 6 | 6.5 | 4.5 |
| Ø25 | 27 | 37 | 6 | 21 | 31 | 40 | 42 | 10 | 4 | M5×0.8 | 10 | 8 | 8.2 | 5.5 |
| Ø32 | 31.5 | 41.5 | 7 | 24.5 | 34.5 | 44 | 50 | 12 | 4.5 | M6×1.0 | 12 | 10 | 8.2 | 5.5 |
| Ø40 | 33 | 43 | 7 | 26 | 36 | 52 | 58.5 | 16 | 4 | M8×1.25 | 12 | 14 | 10.5 | 6.5 |
| Ø50 | 37 | 47 | 9 | 28 | 38 | 62 | 71.5 | 20 | 5 | M10×1.5 | 15 | 17 | 10.5 | 6.5 |
| Ø63 | 41 | 51 | 9 | 32 | 42 | 75 | 84.5 | 20 | 5 | M10×1.5 | 15 | 17 | 10.5 | 6.5 |
| Ø80 | 52 | 62 | 11 | 41 | 51 | 94 | 104 | 25 | 6 | M14×1.5 | 20 | 22 | 19 | 11 |
| Ø100 | 63 | 73 | 12 | 51 | 61 | 114 | 124 | 32 | 7 | M18×1.5 | 20 | 27 | 19 | 13 |
🔩 2. Bảng thông số ren và kích thước lắp đặt
| Đường kính | K | KA | KB | M | MA | P | PA St=5 |
PA St>5 |
PB St=5 |
PB St>5 |
T |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø12 | M5×0.8 thông qua Ø4.2 | 12 | 16.3 | 10.2 | 1 | M5×0.8 | 7.5 | 7.5 | 5 | 5 | 23 |
| Ø16 | M5×0.8 thông qua Ø4.2 | 12 | 19.8 | 11 | 1.5 | M5×0.8 | 8 | 8 | 5 | 5.5 | 28 |
| Ø20 | M5×0.8 thông qua Ø4.2 | 14 | 24 | 13 | 1.5 | M5×0.8 | 8 | 9 | 5 | 5.5 | – |
| Ø25 | M6×1.0 thông qua Ø5.2 | 15 | 28 | 17 | 2 | M5×0.8 | 9 | 9 | 5.5 | 5.5 | – |
| Ø32 | M6×1.0 thông qua Ø5.2 | 16 | 34 | 22 | 2.5 | PT1/8 | 9 | 9 | 6.5 | 9 | – |
| Ø40 | M8×1.25 thông qua Ø6.7 | 20 | 40 | 28 | 3 | PT1/8 | 9.5 | 9.5 | 7.5 | 7.5 | – |
| Ø50 | M8×1.25 thông qua Ø6.7 | 25 | 48 | 38 | 4 | PT1/4 | 8 | 10.5 | 8 | 10.5 | – |
| Ø63 | M8×1.25 thông qua Ø6.7 | 25 | 60 | 40 | 4 | PT1/4 | 9.5 | 12 | 9.5 | 11 | – |
| Ø80 | M12×1.75 thông qua Ø10.4 | 25 | 74 | 45 | 5 | PT3/8 | 11.5 | 14.5 | 11.5 | 14.5 | – |
| Ø100 | M14×2.0 thông qua Ø12.4 | 30 | 90 | 55 | 5 | PT3/8 | 16 | 20.5 | 16 | 20.5 | – |
🔧 3. Bảng kích thước ren ngoài xi lanh SDA
| Đường kính | AB | D | DA | E | EA | EB | F | FA | H | M | MA Chuẩn (SDAJ) |
MA Khác |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø12 | 17 | 6 | 16 | M5×0.8 | 10 | 12 | 8 | 4 | 5 | 10.2 | 1 | 1 |
| Ø16 | 17.5 | 6 | 16 | M5×0.8 | 10 | 12 | 8 | 4 | 5 | 11 | 1.5 | 1.5 |
| Ø20 | 20.5 | 8 | 19 | M6×1.0 | 13 | 15 | 10 | 5 | 6 | 13 | 1.5 | 1.5 |
| Ø25 | 23 | 10 | 21 | M8×1.25 | 15 | 17 | 12 | 6 | 8 | 17 | 2 | 2 |
| Ø32 | 25 | 12 | 22 | M10×1.25 | 15 | 18 | 17 | 6 | 10 | 22 | 3 | 2.5 |
| Ø40 | 35 | 16 | 32 | M14×1.5 | 25 | 28 | 19 | 8 | 14 | 28 | 3 | 3 |
| Ø50 | 37 | 20 | 33 | M18×1.5 | 25 | 28 | 27 | 11 | 17 | 38 | 4 | 4 |
| Ø63 | 37 | 20 | 33 | M18×1.5 | 25 | 28 | 27 | 11 | 17 | 40 | 4 | 4 |
| Ø80 | 44 | 25 | 39 | M22×1.5 | 30 | 33 | 32 | 13 | 22 | 45 | 5 | 5 |
| Ø100 | 50 | 32 | 45 | M26×1.5 | 35 | 38 | 36 | 13 | 27 | 55 | 5 | 5 |
Các kích thước trên được sử dụng để đối chiếu với thiết kế máy và vị trí lắp đặt thực tế. Khi đặt xi lanh SDA inox 304, nên xác định đồng thời đường kính piston, hành trình, kiểu ren, kích thước lắp đặt và cấu hình có hoặc không có nam châm.Nếu chưa xác định được model cụ thể, khách hàng có thể cung cấp hình ảnh xi lanh, mã sản phẩm, kích thước hoặc bản vẽ máy để HOÀNG ĐĂNG INDUSTRIAL hỗ trợ đối chiếu.
📏 Hành trình phổ biến của xi lanh inox SDA
Xi lanh khí nén SDA là dòng xi lanh compact có thiết kế nhỏ gọn, phù hợp với các cơ cấu máy có không gian lắp đặt hạn chế. Xi lanh inox SDA 304 có nhiều lựa chọn hành trình, giúp đáp ứng các yêu cầu khác nhau về khoảng dịch chuyển của piston trong máy tự động hóa, máy đóng gói và thiết bị công nghiệp.
Các hành trình phổ biến của xi lanh SDA inox gồm: 5, 10, 15, 20, 25, 30, 40, 50, 60, 70, 80, 90 và 100 mm.
Tùy theo đường kính piston, không gian lắp đặt và yêu cầu chuyển động, khách hàng có thể lựa chọn hành trình phù hợp với cơ cấu máy.
| Nhóm hành trình | Hành trình phổ biến | Ứng dụng tham khảo |
|---|---|---|
| Hành trình rất ngắn | 5 – 10 – 15 mm | Cơ cấu nhấn, chặn, đẩy và định vị có khoảng dịch chuyển nhỏ |
| Hành trình ngắn | 20 – 25 – 30 mm | Cơ cấu kẹp, đẩy sản phẩm và máy tự động hóa compact |
| Hành trình trung bình | 40 – 50 – 60 mm | Cơ cấu truyền động, nâng hạ và đẩy sản phẩm |
| Hành trình dài | 70 – 80 – 90 – 100 mm | Cơ cấu cần khoảng dịch chuyển lớn hơn trong máy tự động hóa |
📌 Ví dụ lựa chọn:
SDA Ø20 × 25 mm có nghĩa là xi lanh khí nén SDA đường kính piston 20 mm và hành trình 25 mm. Khi đặt hàng, nên cung cấp đầy đủ đường kính piston × hành trình để xác định đúng cấu hình sản phẩm.
Ngoài các hành trình thông dụng, xi lanh compact SDA có thể được lựa chọn theo yêu cầu cụ thể tùy từng đường kính piston và cấu hình sản phẩm. Nếu chưa xác định được mã phù hợp, khách hàng có thể gửi model xi lanh, đường kính piston, hành trình, kích thước lắp đặt hoặc hình ảnh sản phẩm để HOÀNG ĐĂNG INDUSTRIAL (HDI) hỗ trợ đối chiếu và tư vấn.
📏 Hướng dẫn chọn đúng kích thước xi lanh khí nén inox SDA
Việc lựa chọn đúng kích thước xi lanh khí nén SDA giúp cơ cấu máy hoạt động ổn định, tiết kiệm không gian lắp đặt và đảm bảo lực đẩy phù hợp. Với dòng xi lanh inox SDA 304, khách hàng nên xác định đồng thời đường kính piston, hành trình và kiểu ren đầu ty trước khi đặt hàng.
1. Xác định đường kính piston
Đường kính piston là thông số quan trọng quyết định lực tác động của xi lanh SDA inox. Dòng SDA có nhiều kích thước đường kính, từ loại nhỏ như Ø12, Ø16 đến các kích thước lớn hơn như Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80 và Ø100 mm.
| Thông số cần xác định | Ví dụ | Mục đích |
|---|---|---|
| Đường kính piston | Ø12 / Ø16 / Ø20 / Ø25 / Ø32 mm… | Xác định kích thước và lực tác động của xi lanh |
| Hành trình | 5 / 10 / 15 / 20 / 25 / 50 / 100 mm… | Xác định khoảng dịch chuyển của ty piston |
| Kiểu đầu ty | Ren trong / ren ngoài | Phù hợp với cơ cấu liên kết của máy |
| Kích thước lắp đặt | Theo bản vẽ kích thước SDA | Đảm bảo xi lanh vừa với không gian máy |
2. Chọn hành trình phù hợp
Hành trình của xi lanh compact SDA cần phù hợp với khoảng dịch chuyển thực tế của cơ cấu. Các hành trình phổ biến gồm 5 – 10 – 15 – 20 – 25 – 30 – 40 – 50 – 60 – 70 – 80 – 90 – 100 mm. Không nên lựa chọn hành trình quá dài nếu cơ cấu máy chỉ cần một khoảng dịch chuyển ngắn.
3. Kiểm tra không gian lắp đặt
Do có thiết kế compact, xi lanh khí nén inox SDA phù hợp với những vị trí yêu cầu tiết kiệm không gian. Tuy nhiên, trước khi đặt hàng cần kiểm tra chiều dài tổng thể, chiều rộng, chiều cao, vị trí cổng khí và khoảng không gian dành cho ty piston khi chuyển động.
4. Chọn đúng kiểu ren đầu ty
Dòng xi lanh inox SDA 304 có thể lựa chọn cấu hình ren trong hoặc ren ngoài tùy theo phương án kết nối với cơ cấu máy. Cần kiểm tra đúng kiểu ren trước khi đặt hàng để tránh trường hợp xi lanh lắp không phù hợp với chi tiết liên kết.
📌 Ví dụ: Nếu cơ cấu cần một xi lanh đường kính piston Ø20 mm, hành trình 25 mm và đầu ty ren ngoài, có thể cung cấp thông tin: SDA Ø20 × 25 mm – ty ren ngoài. HDI sẽ dựa trên cấu hình này để đối chiếu kích thước và tư vấn sản phẩm phù hợp.
5. Nếu chưa biết chính xác kích thước SDA
Khách hàng không nhất thiết phải xác định chính xác mã xi lanh khí nén SDA ngay từ đầu. Chỉ cần cung cấp đường kính piston, hành trình cần thiết, kiểu ren đầu ty, kích thước vị trí lắp đặt, hình ảnh sản phẩm hoặc bản vẽ máy.
HOÀNG ĐĂNG INDUSTRIAL (HDI) có thể hỗ trợ đối chiếu thông số, xác định kích thước xi lanh SDA inox và tư vấn cấu hình phù hợp với cơ cấu máy, thiết bị tự động hóa và ứng dụng công nghiệp.
📞 Chưa biết nên chọn xi lanh SDA kích thước nào?
Gửi cho HOÀNG ĐĂNG INDUSTRIAL (HDI) lực cần đẩy/nâng, hành trình, áp suất làm việc hoặc bản vẽ cơ cấu. HDI hỗ trợ kiểm tra thông số và tư vấn xi lanh khí nén inox SDA phù hợp với nhu cầu thực tế.
📌 Khi nào nên sử dụng xi lanh SDA?
Xi lanh khí nén SDA phù hợp với các cơ cấu máy cần chuyển động tịnh tiến bằng khí nén nhưng có yêu cầu cao về không gian lắp đặt nhỏ gọn. Đặc biệt, phiên bản xi lanh inox SDA 304 thích hợp cho các ứng dụng cần khả năng chống ăn mòn, dễ vệ sinh và độ bền ổn định trong môi trường công nghiệp.
🔹 1. Khi không gian lắp đặt bị hạn chế
Nên sử dụng xi lanh compact SDA khi cơ cấu máy có diện tích lắp đặt hẹp hoặc cần tối ưu kích thước. Thiết kế compact giúp giảm không gian chiếm dụng so với nhiều loại xi lanh khí nén thông thường, phù hợp với các máy tự động hóa có kết cấu nhỏ gọn.
🔹 2. Khi cần cơ cấu đẩy, kéo hoặc định vị
Xi lanh SDA inox có thể được sử dụng cho các cơ cấu đẩy, kéo, chặn, ép, kẹp và định vị sản phẩm. Tùy theo đường kính piston và hành trình, xi lanh có thể đáp ứng các yêu cầu chuyển động khác nhau trong dây chuyền tự động hóa.
🔹 3. Khi làm việc trong môi trường có nguy cơ ăn mòn
Xi lanh SDA inox 304 phù hợp hơn với các môi trường có độ ẩm, nước, hơi ẩm hoặc yêu cầu bề mặt dễ vệ sinh. Vật liệu inox giúp tăng khả năng chống ăn mòn của thân xi lanh và phù hợp với nhiều thiết bị công nghiệp.
🔹 4. Khi cần thiết kế máy tự động hóa nhỏ gọn
Dòng xi lanh khí nén inox SDA có thể được sử dụng trong các cơ cấu máy tự động, máy đóng gói, thiết bị cấp phôi, cơ cấu gắp – đẩy sản phẩm và các hệ thống cần bố trí nhiều cơ cấu khí nén trong không gian hạn chế.
🔹 5. Khi cần lựa chọn nhiều kích thước và hành trình
Xi lanh khí nén SDA có nhiều lựa chọn đường kính piston như Ø12, Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80 và Ø100 mm. Các hành trình phổ biến gồm 5 – 10 – 15 – 20 – 25 – 30 – 40 – 50 – 60 – 70 – 80 – 90 – 100 mm, giúp dễ lựa chọn theo yêu cầu của từng cơ cấu máy.
| Nhu cầu sử dụng | Xi lanh SDA phù hợp |
|---|---|
| Không gian lắp đặt nhỏ | Xi lanh compact SDA |
| Cơ cấu đẩy, kéo, chặn, định vị | Xi lanh khí nén SDA |
| Môi trường ẩm, có nguy cơ ăn mòn | Xi lanh inox SDA 304 |
| Máy tự động hóa và thiết bị công nghiệp | Xi lanh khí nén inox SDA |
| Cần lựa chọn nhiều kích thước | Ø12 – Ø100 mm, tùy cấu hình |
📌 Lưu ý: Không phải mọi ứng dụng đều cần sử dụng xi lanh SDA inox. Khi lựa chọn cần kiểm tra lực tác động, hành trình, kích thước lắp đặt, áp suất làm việc, môi trường sử dụng và kiểu kết nối đầu ty để đảm bảo xi lanh phù hợp với cơ cấu máy.
Nếu chưa xác định được loại xi lanh khí nén SDA phù hợp, khách hàng có thể gửi hình ảnh sản phẩm, mã xi lanh, đường kính piston, hành trình hoặc bản vẽ vị trí lắp đặt.
HOÀNG ĐĂNG INDUSTRIAL (HDI) hỗ trợ đối chiếu thông số và tư vấn cấu hình xi lanh SDA inox 304 phù hợp với nhu cầu sử dụng.
📞 Cần tư vấn xi lanh SDA phù hợp?
Gửi cho HOÀNG ĐĂNG INDUSTRIAL (HDI) yêu cầu về lực, hành trình, đường kính piston hoặc bản vẽ kỹ thuật. HDI hỗ trợ kiểm tra thông số và tư vấn xi lanh inox SDA phù hợp với hệ thống máy.
🏭 Ứng dụng xi lanh inox SDA
Xi lanh khí nén SDA được sử dụng rộng rãi trong các cơ cấu tự động hóa nhờ thiết kế compact, nhỏ gọn, phù hợp với những vị trí có không gian lắp đặt hạn chế. Phiên bản xi lanh inox SDA 304 đặc biệt phù hợp với các thiết bị cần bề mặt inox, khả năng chống ăn mòn và độ bền ổn định trong môi trường công nghiệp.
Với nhiều lựa chọn đường kính piston và hành trình, xi lanh SDA inox có thể đảm nhiệm các chuyển động đẩy, kéo, ép, chặn, kẹp và định vị trong nhiều loại máy móc và dây chuyền sản xuất.
🔹 1. Máy tự động hóa công nghiệp
Xi lanh compact SDA được sử dụng trong các cơ cấu chuyển động của máy tự động hóa như cơ cấu đẩy sản phẩm, chặn phôi, định vị chi tiết, đóng mở cơ cấu và truyền động tịnh tiến.
🔹 2. Máy đóng gói và dây chuyền sản xuất
Xi lanh khí nén inox SDA có thể sử dụng cho các cơ cấu đẩy, ép, kẹp và định vị trong máy đóng gói, máy cấp sản phẩm và các dây chuyền sản xuất tự động.
🔹 3. Ngành thực phẩm
Trong các thiết bị chế biến và đóng gói thực phẩm, xi lanh inox SDA 304 là lựa chọn phù hợp khi thiết bị yêu cầu kết cấu inox và khả năng vệ sinh thuận tiện. Vật liệu inox cũng giúp xi lanh phù hợp hơn với môi trường có độ ẩm hoặc thường xuyên tiếp xúc với nước.
🔹 4. Thiết bị điện tử
Xi lanh SDA inox có thể được sử dụng trong các máy lắp ráp, cấp phôi, kiểm tra và định vị linh kiện điện tử, đặc biệt tại những vị trí cần cơ cấu khí nén nhỏ gọn và chuyển động ổn định.
🔹 5. Máy và thiết bị ngành ô tô
Trong dây chuyền sản xuất và lắp ráp ô tô, xi lanh khí nén SDA có thể được sử dụng cho các cơ cấu kẹp, chặn, đẩy, định vị và thao tác chi tiết trong hệ thống tự động hóa.
🔹 6. Thiết bị y tế
Xi lanh khí nén inox có thể được ứng dụng trong một số thiết bị và máy tự động hóa phục vụ ngành y tế, nơi yêu cầu cơ cấu chuyển động nhỏ gọn, bề mặt dễ vệ sinh và sử dụng vật liệu inox.
| Lĩnh vực | Ứng dụng của xi lanh SDA |
|---|---|
| Máy tự động hóa | Đẩy, kéo, chặn, kẹp, ép và định vị sản phẩm |
| Máy đóng gói | Cấp phôi, đẩy sản phẩm, kẹp và định vị |
| Ngành thực phẩm | Thiết bị chế biến, đóng gói và cơ cấu tự động hóa |
| Thiết bị điện tử | Lắp ráp, cấp phôi, kiểm tra và định vị linh kiện |
| Ngành ô tô | Kẹp, chặn, đẩy và định vị chi tiết |
| Thiết bị y tế | Cơ cấu chuyển động nhỏ gọn trong thiết bị tự động hóa |
📌 Lựa chọn theo ứng dụng:
Khi lựa chọn xi lanh khí nén SDA, cần xác định đường kính piston, hành trình, áp suất làm việc, không gian lắp đặt và kiểu đầu ty ren trong hoặc ren ngoài. Đối với môi trường ẩm hoặc có nguy cơ ăn mòn, có thể ưu tiên xi lanh inox SDA 304.
HOÀNG ĐĂNG INDUSTRIAL (HDI) cung cấp
xi lanh SDA inox phục vụ nhà máy, xưởng cơ khí, đơn vị chế tạo máy, doanh nghiệp tự động hóa và bộ phận bảo trì thiết bị công nghiệp. Khách hàng có thể gửi mã xi lanh, kích thước, hành trình, hình ảnh hoặc bản vẽ vị trí lắp đặt để được hỗ trợ đối chiếu cấu hình phù hợp.
📞 Cần chọn xi lanh inox SDA cho máy của bạn?
Gửi cho HOÀNG ĐĂNG INDUSTRIAL (HDI) đường kính piston, hành trình, áp suất làm việc, lực yêu cầu hoặc bản vẽ kỹ thuật. HDI hỗ trợ kiểm tra thông số, tư vấn cấu hình và báo giá xi lanh khí nén inox SDA phù hợp.
⭐ Ưu điểm xi lanh inox SDA
Xi lanh khí nén SDA là dòng xi lanh compact được thiết kế cho các cơ cấu máy yêu cầu kích thước gọn nhưng vẫn cần chuyển động khí nén ổn định. Phiên bản xi lanh inox SDA 304 sử dụng kết cấu inox, phù hợp với nhiều ứng dụng công nghiệp cần độ bền, khả năng chống ăn mòn và bề mặt dễ vệ sinh.
🔹 1. Thiết kế compact, tiết kiệm không gian
Ưu điểm nổi bật của xi lanh compact SDA là kết cấu nhỏ gọn, giúp tiết kiệm không gian lắp đặt trong máy. Đây là lựa chọn phù hợp cho các cơ cấu tự động hóa có diện tích lắp đặt hạn chế nhưng vẫn cần chuyển động tịnh tiến bằng khí nén.
🔹 2. Thân xi lanh inox 304 bền và chống ăn mòn
Xi lanh inox SDA sử dụng thân inox 304, phù hợp với môi trường có độ ẩm, nước hoặc yêu cầu cao về khả năng chống ăn mòn. Bề mặt inox cũng giúp thiết bị dễ vệ sinh và phù hợp với nhiều hệ thống máy móc công nghiệp.
🔹 3. Chuyển động ổn định
Kết cấu piston, phớt làm kín và thân xi lanh được thiết kế để duy trì chuyển động ổn định trong quá trình làm việc. Xi lanh khí nén inox SDA có thể được sử dụng cho các cơ cấu đẩy, kéo, chặn, ép, kẹp và định vị trong máy tự động hóa. Các dòng SDA compact phổ biến cũng sử dụng kết cấu làm kín piston hai chiều để hỗ trợ duy trì độ kín và khả năng giữ mỡ bôi trơn.
🔹 4. Độ kín tốt, hạn chế rò rỉ khí
Hệ thống phớt piston và các vòng đệm bên trong giúp xi lanh SDA inox 304 duy trì độ kín trong quá trình vận hành. Khi kết hợp với nguồn khí sạch, bộ lọc khí phù hợp và lắp đặt đúng kỹ thuật, xi lanh có thể hoạt động ổn định và hạn chế tình trạng thất thoát khí do làm kín không tốt.
🔹 5. Ty piston và ren gia công chính xác
Ty piston được gia công để đảm bảo khả năng liên kết với cơ cấu máy. Tùy cấu hình, xi lanh khí nén SDA có thể lựa chọn ren trong hoặc ren ngoài ở đầu ty, giúp thuận tiện hơn khi kết nối với các chi tiết cơ khí và phụ kiện lắp đặt.
🔹 6. Nhiều lựa chọn đường kính và hành trình
Xi lanh compact SDA có nhiều lựa chọn đường kính piston, từ các kích thước nhỏ như Ø12, Ø16 đến các kích thước lớn hơn như Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80 và Ø100 mm. Hành trình cũng có nhiều lựa chọn để phù hợp với khoảng dịch chuyển thực tế của từng cơ cấu máy.
🔹 7. Có thể tích hợp cảm biến hành trình
Một số cấu hình xi lanh khí nén SDA được thiết kế với rãnh lắp cảm biến từ trên thân, giúp thuận tiện khi cần xác định vị trí piston trong hệ thống tự động hóa. Thiết kế này hỗ trợ tích hợp xi lanh vào các cơ cấu điều khiển và dây chuyền máy tự động.
🔹 8. Lắp đặt và thay thế thuận tiện
Thiết kế thân vuông compact cùng nhiều lựa chọn phụ kiện giúp xi lanh SDA inox thuận tiện khi bố trí trong máy. Người dùng có thể lựa chọn kiểu lắp và phụ kiện phù hợp với kết cấu thực tế thay vì phải thay đổi toàn bộ cơ cấu máy.
| Ưu điểm | Giá trị đối với hệ thống máy |
|---|---|
| Thiết kế compact | Tiết kiệm không gian lắp đặt |
| Thân inox 304 | Tăng khả năng chống ăn mòn, phù hợp môi trường ẩm và yêu cầu vệ sinh |
| Làm kín tốt | Hạn chế rò rỉ khí và duy trì hoạt động ổn định |
| Ren trong / ren ngoài | Dễ lựa chọn theo phương án kết nối với cơ cấu máy |
| Nhiều kích thước | Dễ lựa chọn đường kính piston và hành trình theo nhu cầu |
| Hỗ trợ cảm biến | Thuận tiện tích hợp vào hệ thống tự động hóa |
📌 Tóm lại:
xi lanh khí nén SDA phù hợp khi cần một cơ cấu truyền động nhỏ gọn, dễ lắp đặt và tiết kiệm không gian. Với các ứng dụng yêu cầu vật liệu chống ăn mòn và bề mặt inox, xi lanh inox SDA 304 là lựa chọn đáng cân nhắc. Khi đặt hàng, nên xác định rõ đường kính piston, hành trình, kiểu ren đầu ty và kích thước lắp đặt để chọn đúng cấu hình.
HOÀNG ĐĂNG INDUSTRIAL (HDI) cung cấp
xi lanh inox SDA và xi lanh khí nén inox phục vụ nhà máy, xưởng cơ khí, đơn vị chế tạo máy, hệ thống tự động hóa và bộ phận bảo trì thiết bị công nghiệp. Khách hàng có thể gửi mã sản phẩm, hình ảnh hoặc bản vẽ để HDI hỗ trợ đối chiếu thông số và lựa chọn cấu hình phù hợp.
🔍 So sánh xi lanh inox SC với các giải pháp khác
Khi lựa chọn xi lanh inox SC, không nên chỉ dựa vào đường kính piston hoặc lực tác động. Vật liệu thân, kết cấu, môi trường làm việc, yêu cầu vệ sinh, hành trình và kiểu lắp đặt đều ảnh hưởng trực tiếp đến độ phù hợp của xi lanh với máy. Dưới đây là bảng so sánh giữa xi lanh khí nén inox SC và một số giải pháp thường gặp.
| Tiêu chí | Xi lanh inox SC | Xi lanh nhôm tiêu chuẩn | Xi lanh thép / kết cấu thép | Xi lanh inox chuyên dụng |
|---|---|---|---|---|
| Vật liệu | Inox, tùy cấu hình | Hợp kim nhôm | Thép hoặc thép mạ | Inox theo yêu cầu ứng dụng |
| Khả năng chống ăn mòn | Tốt, phù hợp nhiều môi trường công nghiệp | Khá, phụ thuộc xử lý bề mặt | Phụ thuộc lớp bảo vệ bề mặt | Rất tốt khi sử dụng đúng cấp inox |
| Khả năng vệ sinh | Tốt | Tốt | Trung bình | Rất tốt |
| Độ bền cơ khí | Tốt | Tốt | Rất tốt | Tốt đến rất tốt |
| Khối lượng | Trung bình | Nhẹ | Nặng hơn | Trung bình đến nặng |
| Môi trường phù hợp | Công nghiệp, khu vực có yêu cầu bề mặt inox | Máy tự động hóa thông thường | Ứng dụng tải nặng, môi trường phù hợp | Môi trường ăn mòn, wash-down hoặc yêu cầu vệ sinh cao |
| Chi phí | Trung bình đến cao | Thường thấp hơn | Tùy cấu hình | Thường cao hơn |
⚙️ Khi nào nên chọn xi lanh inox SC?
Xi lanh SC inox là lựa chọn hợp lý khi hệ thống cần kết hợp giữa kết cấu chắc chắn, bề mặt inox, khả năng chống oxy hóa và truyền động khí nén hai chiều. Dòng SC đặc biệt phù hợp khi doanh nghiệp muốn sử dụng một cấu hình tiêu chuẩn với nhiều lựa chọn đường kính, hành trình và kiểu lắp đặt.
🔧 So sánh theo từng nhu cầu thực tế
🏭 Máy tự động hóa thông thường
Nếu môi trường làm việc không có yêu cầu đặc biệt về chống ăn mòn hoặc vệ sinh,
xi lanh nhôm tiêu chuẩn có thể là phương án kinh tế hơn. Tuy nhiên,
SC inox có lợi thế khi doanh nghiệp ưu tiên độ bền bề mặt và khả năng vệ sinh.
💧 Môi trường có hơi ẩm hoặc yêu cầu vệ sinh
Trong môi trường có hơi ẩm, thường xuyên vệ sinh hoặc yêu cầu bề mặt dễ lau chùi,
xi lanh khí nén inox SC có thể phù hợp hơn so với cấu hình thép thông thường.
Cấp inox và loại phớt vẫn cần được xác nhận theo môi trường thực tế.
⚡ Cần tốc độ và hành trình linh hoạt
SC là dòng xi lanh tác động kép, có nhiều lựa chọn đường kính và hành trình.
Một số cấu hình SC tiêu chuẩn có tốc độ khoảng 30–800 mm/s và sử dụng giảm chấn điều chỉnh,
giúp thuận tiện khi thiết kế cơ cấu chuyển động.
🧪 Môi trường ăn mòn hoặc wash-down cao
Nếu máy phải tiếp xúc thường xuyên với nước, hóa chất hoặc quy trình vệ sinh mạnh,
không nên mặc định mọi sản phẩm mang tên “inox SC” đều tương đương nhau. Có thể cần
chuyển sang xi lanh inox chuyên dụng với cấp vật liệu và kết cấu được thiết kế riêng cho
môi trường đó. Một số dòng chuyên dụng sử dụng inox 304 hoặc 316 cho các bộ phận bên ngoài.
⚠️ Lưu ý kỹ thuật:
Không nên đánh giá xi lanh chỉ bằng vật liệu thân. Khả năng chịu ăn mòn, độ kín và tuổi thọ còn phụ thuộc vào piston rod, phớt, nắp đầu, cấp inox, chất lượng khí nén và môi trường sử dụng. Với dòng SC tiêu chuẩn, cấu hình phổ biến có thể sử dụng thân nhôm và ty piston inox hoặc thép mạ tùy nhà sản xuất; vì vậy khi đặt hàng cần xác nhận đúng cấu hình vật liệu thực tế.
📞 Cần chọn đúng loại xi lanh SC?
Gửi cho HOÀNG ĐĂNG INDUSTRIAL đường kính piston, hành trình, áp suất làm việc, kiểu lắp hoặc bản vẽ máy. HDI hỗ trợ tư vấn kỹ thuật, báo giá nhanh và lựa chọn cấu hình phù hợp.
☎️ Hotline 0947 381 886
💬 Zalo 0947 381 886
📋 Yêu cầu báo giá
🧱 Vật liệu chế tạo xi lanh inox SDA
Xi lanh inox SDA được thiết kế với kết cấu nhỏ gọn, trong đó các bộ phận chịu lực và tiếp xúc với môi trường làm việc được lựa chọn vật liệu phù hợp nhằm đảm bảo độ bền, khả năng chống ăn mòn và độ ổn định trong quá trình vận hành. Đối với phiên bản xi lanh SDA inox 304, inox 304 là vật liệu quan trọng tạo nên phần thân và các chi tiết kim loại chính của sản phẩm.
🔹 1. Thân xi lanh inox 304
Thân xi lanh là bộ phận bao quanh buồng khí và chịu áp lực trong quá trình hoạt động. Việc sử dụng inox 304 giúp thân xi lanh có bề mặt kim loại sáng, khả năng chống ăn mòn tốt và phù hợp với nhiều môi trường công nghiệp.
Bề mặt thân có thể được gia công và xử lý để tạo độ hoàn thiện tốt, thuận tiện cho việc vệ sinh và bảo dưỡng. Đây là một trong những ưu điểm quan trọng của xi lanh khí nén inox khi sử dụng trong môi trường có độ ẩm hoặc yêu cầu cao về độ sạch bề mặt.
🔹 2. Ty piston inox
Ty piston inox có nhiệm vụ truyền lực từ piston ra cơ cấu bên ngoài. Bề mặt ty được gia công nhẵn nhằm hỗ trợ chuyển động qua các vị trí làm kín và giảm ảnh hưởng của ma sát trong quá trình xi lanh làm việc.
Đầu ty có thể được thiết kế theo các cấu hình khác nhau để thuận tiện kết nối với cơ cấu máy. Khi lựa chọn sản phẩm, cần kiểm tra chính xác kiểu ren đầu ty, đặc biệt đối với các cấu hình ren trong và ren ngoài.
🔹 3. Nắp trước và nắp sau
Nắp trước và nắp sau có nhiệm vụ hoàn thiện khoang xi lanh, giữ các bộ phận bên trong ở đúng vị trí và tạo kết cấu kín cho cụm xi lanh. Các chi tiết kim loại của dòng xi lanh compact SDA được thiết kế đồng bộ với thân xi lanh nhằm giữ kích thước tổng thể nhỏ gọn.
🔹 4. Vòng đệm và phớt làm kín
Bên cạnh các chi tiết inox, xi lanh khí nén SDA còn sử dụng các vòng đệm và phớt làm kín tại những vị trí cần thiết. Các chi tiết này có nhiệm vụ hạn chế rò rỉ khí, giữ áp suất trong buồng xi lanh và hỗ trợ duy trì chuyển động ổn định của piston.
Vật liệu phớt cần được lựa chọn phù hợp với áp suất, nhiệt độ, môi trường làm việc và loại khí sử dụng. Vì vậy, khi đặt hàng cho ứng dụng đặc biệt, khách hàng nên cung cấp điều kiện làm việc thực tế để lựa chọn cấu hình phù hợp.
🔹 5. Vòng hãm và các chi tiết cố định
Vòng hãm inox và các chi tiết cố định có nhiệm vụ giữ các bộ phận bên trong đúng vị trí, đồng thời hỗ trợ quá trình tháo lắp và bảo trì khi cần thiết. Kết cấu này giúp các bộ phận của xi lanh được bố trí chắc chắn trong quá trình vận hành.
🔹 6. Đệm giảm chấn
Một số cấu hình của xi lanh inox SDA có bộ phận giảm chấn tại vị trí cuối hành trình. Đệm giảm chấn giúp hạn chế va đập khi piston tiến đến cuối hành trình, từ đó giảm tác động lên các chi tiết bên trong và hỗ trợ xi lanh vận hành ổn định hơn.
| Bộ phận | Vật liệu / kết cấu | Chức năng chính |
|---|---|---|
| Thân xi lanh | Inox 304 | Tạo buồng khí, chịu áp lực và bảo vệ các bộ phận bên trong |
| Ty piston | Inox | Truyền lực và tạo chuyển động tịnh tiến |
| Nắp trước / nắp sau | Kết cấu kim loại / inox theo cấu hình | Định vị và hoàn thiện cụm xi lanh |
| Phớt làm kín | Vật liệu đàn hồi chuyên dụng | Làm kín buồng khí, hạn chế rò rỉ |
| Vòng hãm | Inox / kim loại theo cấu hình | Cố định các chi tiết bên trong |
| Đệm giảm chấn | Vật liệu đàn hồi | Giảm va đập ở cuối hành trình |
🔧 Lưu ý khi lựa chọn:
Đối với xi lanh SDA inox 304, ngoài vật liệu thân xi lanh,
cần xác định đồng thời đường kính piston, hành trình, kiểu ren đầu ty
(ren trong hoặc ren ngoài), kiểu lắp và điều kiện môi trường.
Việc lựa chọn đúng cấu hình giúp xi lanh hoạt động ổn định và phù hợp với cơ cấu máy.
🛠️ Hướng dẫn lắp đặt xi lanh inox SDA
Việc lắp đặt xi lanh inox SDA đúng kỹ thuật giúp xi lanh khí nén SDA hoạt động ổn định, chuyển động chính xác và hạn chế các hiện tượng rò rỉ khí, rung lắc hoặc mài mòn không đều. Với thiết kế nhỏ gọn của xi lanh compact SDA, sản phẩm phù hợp với nhiều cơ cấu máy tự động hóa có không gian lắp đặt hạn chế.
Trước khi lắp xi lanh SDA inox 304, cần kiểm tra đúng đường kính, hành trình, kiểu ren đầu ty, vị trí cổng khí và kích thước lắp đặt. Đối với xi lanh khí nén inox sử dụng trong môi trường đặc biệt, cần kiểm tra thêm điều kiện nhiệt độ, độ ẩm, hóa chất và yêu cầu vệ sinh của máy.
🔹 1. Kiểm tra xi lanh trước khi lắp
Trước tiên, kiểm tra ngoại quan xi lanh inox SDA để đảm bảo thân xi lanh, ty piston, nắp trước, nắp sau, ren đầu ty và các cổng cấp khí không bị móp méo hoặc hư hỏng. Kiểm tra đúng model xi lanh khí nén SDA, đường kính piston và hành trình theo yêu cầu thiết kế.
Nếu sử dụng xi lanh SDA inox 304 để thay thế một xi lanh đang có trên máy, nên đối chiếu thêm kích thước tổng thể và vị trí lỗ bắt vít để đảm bảo khả năng lắp đặt tương thích.
🔹 2. Xác định đúng vị trí lắp đặt
Đặt xi lanh compact SDA đúng vị trí thiết kế, đảm bảo trục của ty piston thẳng hàng với cơ cấu chuyển động. Không nên để ty piston chịu tải ngang hoặc bị lệch tâm trong quá trình làm việc vì có thể làm tăng ma sát và ảnh hưởng đến độ bền của xi lanh khí nén inox.
Đối với các cơ cấu đẩy, kéo, kẹp hoặc định vị, cần đảm bảo hướng chuyển động của xi lanh inox SDA phù hợp với hành trình thực tế của cơ cấu máy.
🔹 3. Cố định thân xi lanh
Sử dụng đúng các lỗ bắt vít hoặc phụ kiện lắp đặt phù hợp để cố định xi lanh khí nén SDA vào khung máy. Các vít cố định cần được siết chắc, nhưng không nên siết quá lực gây biến dạng phần thân hoặc ảnh hưởng đến kết cấu của xi lanh SDA inox 304.
Với thiết kế dạng compact, xi lanh compact SDA có ưu điểm tiết kiệm không gian. Tuy nhiên, vẫn cần chừa khoảng trống cần thiết để ty piston chuyển động đúng hành trình và thuận tiện cho việc bảo trì sau này.
🔹 4. Kết nối đường ống khí nén
Kết nối ống khí vào đúng các cổng cấp khí của xi lanh inox SDA. Đường ống cần được cắt thẳng, sạch và lắp chắc chắn để hạn chế rò rỉ khí trong quá trình vận hành.
Đối với xi lanh khí nén inox sử dụng trong hệ thống tự động hóa, nên bố trí đường ống gọn gàng, tránh để ống bị gập, kéo căng hoặc cọ xát với các bộ phận chuyển động của máy.
🔹 5. Kiểm tra kiểu ren đầu ty
Một số cấu hình xi lanh khí nén SDA có thể được lựa chọn theo kiểu ren đầu ty phù hợp với cơ cấu máy. Khi lắp đặt xi lanh SDA inox 304, cần kiểm tra chính xác ren trong hoặc ren ngoài và phụ kiện kết nối tương ứng.
Không nên cố ép hoặc sử dụng phụ kiện có kích thước ren không tương thích vì có thể làm hỏng ren đầu ty và ảnh hưởng đến khả năng truyền lực của xi lanh inox SDA.
🔹 6. Kiểm tra hành trình ty piston
Sau khi cố định xi lanh compact SDA, kiểm tra toàn bộ hành trình của ty piston bằng cách cho xi lanh hoạt động ở áp suất thấp trước. Đảm bảo ty piston có thể di chuyển hết hành trình mà không bị kẹt, va chạm hoặc lệch hướng.
Đối với xi lanh khí nén inox lắp trong máy tự động, cần kiểm tra cả hai vị trí cuối hành trình để đảm bảo cơ cấu không va vào các bộ phận xung quanh.
🔹 7. Kiểm tra rò rỉ khí
Sau khi hoàn thành việc lắp đặt xi lanh khí nén SDA, cấp khí từ từ và kiểm tra các vị trí kết nối. Nếu phát hiện tiếng xì khí bất thường hoặc áp suất giảm, cần kiểm tra lại đầu nối, đường ống và vị trí làm kín.
Việc kiểm tra rò rỉ đặc biệt quan trọng đối với xi lanh inox SDA sử dụng liên tục trong dây chuyền tự động hóa vì rò rỉ khí có thể làm giảm hiệu suất và khiến xi lanh khí nén inox hoạt động không ổn định.
🔹 8. Chạy thử và điều chỉnh
Sau khi kiểm tra hệ thống, cho xi lanh SDA inox 304 chạy thử ở tốc độ thấp. Quan sát chuyển động của ty piston, tiếng ồn, độ rung và khả năng hoàn thành hành trình.
Nếu chuyển động không ổn định, cần kiểm tra lại độ đồng tâm của cơ cấu, áp suất khí, đường ống và vị trí lắp đặt. Có thể điều chỉnh tốc độ thông qua van tiết lưu để xi lanh khí nén SDA đạt tốc độ chuyển động phù hợp với máy.
🔧 Khuyến nghị từ HDI:
Khi thay thế hoặc lắp mới xi lanh inox SDA, khách hàng nên cung cấp model, đường kính piston, hành trình, kiểu ren đầu ty, kích thước lắp đặt và hình ảnh cơ cấu máy. HOÀNG ĐĂNG INDUSTRIAL có thể hỗ trợ đối chiếu cấu hình xi lanh khí nén SDA và lựa chọn xi lanh SDA inox 304 phù hợp với nhu cầu sử dụng.
📞 Cần tư vấn lắp đặt hoặc chọn xi lanh SDA?
Nếu anh/chị chưa chắc chắn về đường kính xi lanh, hành trình xi lanh, kiểu lắp xi lanh, lực đẩy – lực kéo hoặc cần chọn xi lanh khí nén inox 304 phù hợp với máy, hãy gửi yêu cầu cho HOÀNG ĐĂNG INDUSTRIAL. HDI hỗ trợ tư vấn kỹ thuật, báo giá nhanh, giá tốt và lựa chọn xi lanh inox SDA theo thông số thực tế.
☎️ Hotline: 0947 381 886💬 Zalo: 0947 381 886📋 Yêu cầu báo giá
⚠️ Lưu ý khi sử dụng xi lanh inox SDA
Để xi lanh khí nén SDA hoạt động ổn định, bền bỉ và đạt hiệu quả cao trong hệ thống tự động hóa, người sử dụng cần lựa chọn đúng thông số và lắp đặt đúng kỹ thuật. Đặc biệt, với xi lanh inox SDA và xi lanh SDA inox 304, cần chú ý đến môi trường làm việc, áp suất khí, hành trình và tải trọng thực tế của cơ cấu.
Không nên lựa chọn xi lanh khí nén inox chỉ dựa trên đường kính piston. Cần kiểm tra đồng thời hành trình, tải trọng, tốc độ chuyển động, kiểu lắp, kiểu ren đầu ty và điều kiện môi trường để đảm bảo xi lanh phù hợp với máy.
🔹 1. Chọn đúng đường kính và hành trình
Khi lựa chọn xi lanh khí nén SDA, cần xác định chính xác đường kính piston và khoảng dịch chuyển cần thiết. Đường kính piston ảnh hưởng đến lực đẩy và lực kéo, trong khi hành trình quyết định quãng đường ty piston có thể di chuyển.
Không nên sử dụng xi lanh compact SDA có hành trình quá ngắn hoặc quá dài so với yêu cầu thực tế của cơ cấu. Việc lựa chọn đúng hành trình giúp tránh tình trạng thiếu hành trình hoặc va chạm cơ khí khi xi lanh hoạt động.
🔹 2. Không để ty piston chịu tải ngang
Ty piston của xi lanh inox SDA được thiết kế chủ yếu để tạo chuyển động tịnh tiến và truyền lực theo trục. Không nên để ty piston chịu lực ngang, lực uốn hoặc tải lệch tâm trong thời gian dài.
Nếu cơ cấu máy có tải lệch hoặc cần dẫn hướng riêng, nên sử dụng thêm bộ phận dẫn hướng phù hợp để giảm tải ngang lên xi lanh khí nén inox và tăng tuổi thọ của phớt cũng như ty piston.
🔹 3. Kiểm soát áp suất khí nén
Hệ thống cấp khí cho xi lanh SDA inox 304 cần được kiểm soát ở mức phù hợp với thông số kỹ thuật của sản phẩm. Không nên tự ý sử dụng áp suất vượt quá giới hạn cho phép của xi lanh hoặc các thiết bị trong hệ thống.
Nguồn khí nên được xử lý sạch và ổn định. Nước, bụi bẩn hoặc tạp chất trong đường khí có thể ảnh hưởng đến phớt làm kín và khả năng vận hành của xi lanh khí nén SDA.
🔹 4. Đảm bảo khí nén sạch
Để xi lanh inox SDA hoạt động ổn định, cần hạn chế bụi bẩn, nước và tạp chất đi vào hệ thống khí nén. Nên sử dụng bộ lọc khí và các thiết bị xử lý khí phù hợp với hệ thống.
Đối với các ứng dụng yêu cầu độ sạch cao, cần lựa chọn cấu hình xi lanh khí nén inox và hệ thống khí nén phù hợp với điều kiện thực tế của dây chuyền.
🔹 5. Kiểm tra đường ống và đầu nối
Đường ống khí nối với xi lanh khí nén SDA phải được lắp chắc chắn, không bị gập hoặc kéo căng. Các đầu nối cần đúng kích thước ren và được làm kín phù hợp để hạn chế rò rỉ khí.
Nếu phát hiện tiếng xì khí, áp suất giảm hoặc tốc độ chuyển động bất thường, cần kiểm tra ngay các đầu nối và đường ống trước khi tiếp tục vận hành xi lanh SDA inox 304.
🔹 6. Kiểm tra kiểu ren đầu ty
Khi lắp xi lanh compact SDA vào cơ cấu máy, cần kiểm tra đúng kiểu ren đầu ty. Dòng sản phẩm có thể có cấu hình ren trong hoặc ren ngoài tùy theo yêu cầu kết nối.
Không nên cố lắp phụ kiện có ren không tương thích vì có thể làm hỏng ren, gây lệch cơ cấu hoặc ảnh hưởng đến khả năng truyền lực của xi lanh inox SDA.
🔹 7. Tránh va đập mạnh ở cuối hành trình
Không nên để xi lanh khí nén SDA hoạt động với tốc độ quá cao khiến piston va mạnh vào cuối hành trình. Tốc độ cần được điều chỉnh phù hợp với tải và cơ cấu máy.
Trong các ứng dụng chuyển động nhanh, cần kiểm tra khả năng giảm chấn của xi lanh khí nén inox và điều chỉnh lưu lượng khí để hạn chế va đập.
🔹 8. Không sử dụng xi lanh vượt quá tải
Lực làm việc của xi lanh SDA inox 304 cần phù hợp với tải thực tế. Không nên sử dụng xi lanh để chịu tải lớn hơn khả năng thiết kế hoặc dùng ty piston làm cơ cấu dẫn hướng chính cho tải nặng.
Nếu cơ cấu có tải lớn, tải quán tính hoặc yêu cầu độ chính xác cao, nên tính toán lại đường kính piston, áp suất làm việc và phương án dẫn hướng trước khi lựa chọn xi lanh khí nén SDA.
🔹 9. Kiểm tra môi trường làm việc
Mặc dù xi lanh inox SDA sử dụng vật liệu inox 304 có khả năng chống ăn mòn tốt, người dùng vẫn cần đánh giá cụ thể môi trường làm việc. Đặc biệt cần lưu ý khi xi lanh tiếp xúc thường xuyên với nước, hơi ẩm, hóa chất, dung dịch vệ sinh hoặc các chất có tính ăn mòn.
Trong môi trường đặc biệt, cần xác định khả năng tương thích của toàn bộ xi lanh khí nén inox, bao gồm thân xi lanh, ty piston, phớt, gioăng và các phụ kiện kết nối chứ không chỉ riêng vật liệu inox.
🔹 10. Kiểm tra và bảo trì định kỳ
Trong quá trình sử dụng, nên kiểm tra định kỳ tình trạng của xi lanh khí nén SDA, đặc biệt là ty piston, phớt làm kín, đầu nối khí và các vị trí bắt vít.
Nếu xuất hiện hiện tượng rò rỉ khí, chuyển động giật, tốc độ không ổn định, tiếng ồn bất thường hoặc ty piston bị xước, cần dừng kiểm tra để xác định nguyên nhân trước khi tiếp tục vận hành xi lanh inox SDA.
🔧 Khuyến nghị từ HDI:
Để lựa chọn đúng xi lanh SDA inox 304, khách hàng nên cung cấp đường kính piston, hành trình, kiểu ren đầu ty, kiểu lắp, áp suất sử dụng, tải trọng và môi trường làm việc. Nếu chưa xác định được model, có thể gửi hình ảnh hoặc bản vẽ cơ cấu máy để HOÀNG ĐĂNG INDUSTRIAL hỗ trợ đối chiếu xi lanh khí nén SDA phù hợp.
🔧 Bảo trì xi lanh inox SDA
Bảo trì đúng cách giúp xi lanh khí nén SDA duy trì chuyển động ổn định, hạn chế rò rỉ khí và kéo dài tuổi thọ của các bộ phận làm kín. Đối với xi lanh inox SDA, việc kiểm tra định kỳ càng cần thiết khi sản phẩm được sử dụng liên tục trong máy tự động hóa, môi trường ẩm hoặc khu vực có nhiều bụi bẩn.
Thường xuyên kiểm tra ty piston, phớt làm kín, đường ống khí, đầu nối, thân xi lanh và các vị trí cố định. Khi phát hiện dấu hiệu bất thường, nên kiểm tra nguyên nhân trước khi tiếp tục vận hành xi lanh SDA inox 304.
🔹 1. Vệ sinh bên ngoài xi lanh
Thường xuyên vệ sinh bề mặt của xi lanh inox SDA để loại bỏ bụi bẩn, dầu mỡ, nước hoặc các tạp chất bám trên thân và ty piston. Đối với xi lanh khí nén inox làm việc trong môi trường ẩm hoặc có yêu cầu cao về vệ sinh, nên kiểm tra bề mặt thường xuyên hơn.
Không nên sử dụng dụng cụ hoặc phương pháp vệ sinh có thể làm xước bề mặt ty piston, đặc biệt tại vị trí tiếp xúc với phớt làm kín.
🔹 2. Kiểm tra ty piston
Ty piston là bộ phận chuyển động liên tục trong xi lanh khí nén SDA, vì vậy cần kiểm tra định kỳ tình trạng bề mặt ty. Ty piston cần chuyển động thẳng, không bị cong, xước sâu hoặc xuất hiện dấu hiệu ăn mòn bất thường.
Nếu ty piston bị xước hoặc có dị vật bám trên bề mặt, tiếp tục vận hành xi lanh compact SDA có thể làm tăng ma sát và ảnh hưởng đến phớt làm kín.
🔹 3. Kiểm tra phớt và gioăng làm kín
Các phớt và gioăng có nhiệm vụ duy trì độ kín của xi lanh SDA inox 304. Trong quá trình sử dụng, cần kiểm tra các dấu hiệu như rò rỉ khí, chuyển động không đều hoặc lực hoạt động giảm.
Khi phớt bị mòn, chai cứng hoặc hư hỏng, cần thay thế bằng linh kiện có kích thước và vật liệu phù hợp với cấu hình của xi lanh khí nén SDA.
🔹 4. Kiểm tra đường ống và đầu nối khí
Kiểm tra định kỳ toàn bộ đường ống kết nối với xi lanh inox SDA. Đảm bảo ống không bị gập, nứt, tuột hoặc rò rỉ tại vị trí đầu nối.
Nếu nghe thấy tiếng xì khí hoặc nhận thấy xi lanh khí nén inox hoạt động yếu hơn bình thường, cần kiểm tra cả đường ống, đầu nối và nguồn cấp khí trước khi tháo xi lanh để sửa chữa.
🔹 5. Kiểm tra áp suất và chất lượng khí nén
Nguồn khí cấp cho xi lanh khí nén SDA cần ổn định và phù hợp với thông số làm việc của hệ thống. Khí nén chứa nhiều nước hoặc bụi bẩn có thể ảnh hưởng đến phớt, bề mặt bên trong và khả năng vận hành của xi lanh.
Nên kiểm tra bộ lọc và thiết bị xử lý khí nén theo định kỳ để đảm bảo xi lanh SDA inox 304 nhận được nguồn khí sạch và ổn định.
🔹 6. Kiểm tra độ thẳng và tải của cơ cấu
Trong quá trình bảo trì xi lanh compact SDA, cần kiểm tra lại cơ cấu liên kết với ty piston. Nếu cơ cấu bị lệch tâm hoặc tạo tải ngang lên ty piston, xi lanh có thể xuất hiện ma sát lớn và mài mòn phớt nhanh hơn.
Đảm bảo xi lanh khí nén inox chỉ thực hiện chuyển động theo đúng hướng thiết kế và có bộ phận dẫn hướng phù hợp khi cơ cấu phát sinh tải ngang.
🔹 7. Kiểm tra tốc độ và hành trình
Nếu xi lanh khí nén SDA xuất hiện hiện tượng chạy quá nhanh, giật cục hoặc không đạt hết hành trình, cần kiểm tra van điều chỉnh tốc độ, áp suất khí và tải của cơ cấu.
Không nên để piston va đập mạnh liên tục ở cuối hành trình vì có thể làm tăng tác động lên các bộ phận bên trong của xi lanh inox SDA.
🔹 8. Kiểm tra các vị trí bắt cố định
Kiểm tra các vít, bu lông và phụ kiện cố định xi lanh SDA inox 304 vào máy. Nếu vị trí cố định bị lỏng, xi lanh có thể rung hoặc lệch khỏi vị trí ban đầu, ảnh hưởng đến độ chính xác của cơ cấu.
Đặc biệt với xi lanh compact SDA được lắp trong các cơ cấu có không gian nhỏ, cần đảm bảo xi lanh và các phụ kiện xung quanh không bị va chạm trong toàn bộ hành trình.
🔹 9. Khi nào cần kiểm tra hoặc thay thế?
Nên kiểm tra xi lanh khí nén SDA ngay khi xuất hiện một trong các dấu
hiệu sau:
- Xi lanh hoạt động yếu hoặc không đủ lực.
- Ty piston chuyển động giật hoặc không đều.
- Có tiếng xì khí bất thường.
- Xi lanh không đạt đủ hành trình.
- Ty piston xuất hiện vết xước hoặc ăn mòn.
- Phớt hoặc gioăng có dấu hiệu hư hỏng.
- Các vị trí kết nối hoặc bắt cố định bị lỏng.
- Xi lanh khí nén inox hoạt động không ổn định so với ban đầu.
🔹 10. Lưu ý khi bảo trì xi lanh inox SDA
Trước khi tháo hoặc bảo trì xi lanh inox SDA, cần ngắt nguồn khí và xả hết áp suất còn lại trong hệ thống. Không nên tháo xi lanh khi hệ thống vẫn còn áp suất vì có thể gây chuyển động ngoài ý muốn của piston.
Khi thay thế linh kiện cho xi lanh SDA inox 304, nên sử dụng đúng kích thước và cấu hình tương thích. Đặc biệt cần xác định chính xác đường kính piston, hành trình và kiểu xi lanh trước khi đặt phụ tùng thay thế.
🔧 Khuyến nghị từ HDI:
Nếu xi lanh khí nén SDA bị rò khí, giảm lực, chạy không ổn định hoặc cần thay thế bằng model tương đương, khách hàng có thể cung cấp model, đường kính, hành trình, hình ảnh thực tế hoặc bản vẽ lắp đặt. HOÀNG ĐĂNG INDUSTRIAL có thể hỗ trợ đối chiếu và tư vấn xi lanh inox SDA phù hợp với cơ cấu máy.
❓ Lỗi thường gặp & Cách khắc phục xi lanh inox SDA
Trong quá trình sử dụng xi lanh khí nén SDA, một số lỗi có thể xuất hiện do nguồn khí nén, đường ống, cách lắp đặt, tải trọng hoặc tình trạng của phớt và ty piston. Việc xác định đúng nguyên nhân giúp xử lý nhanh và hạn chế ảnh hưởng đến dây chuyền máy. Đối với xi lanh inox SDA, người sử dụng nên kiểm tra cả phần cơ khí và hệ thống khí nén trước khi quyết định thay thế sản phẩm.
Khi kiểm tra xi lanh SDA inox 304, cần ngắt nguồn khí và xả hết áp suất trong hệ thống trước khi tháo hoặc kiểm tra các bộ phận bên trong.
🔴 1. Xi lanh SDA bị rò rỉ khí
Rò rỉ khí là một trong những lỗi thường gặp khi sử dụng xi lanh khí nén SDA. Người dùng có thể nhận biết thông qua tiếng xì khí, xi lanh hoạt động yếu hoặc không duy trì được vị trí như yêu cầu.
Nguyên nhân có thể gồm:
- Đầu nối khí chưa được siết đúng.
- Đường ống khí bị nứt, hở hoặc lắp không kín.
- Phớt hoặc gioăng làm kín bị mòn.
- Bề mặt ty piston bị xước ảnh hưởng đến khả năng làm kín.
Cách khắc phục: kiểm tra lần lượt đầu nối, đường ống và các vị trí làm kín. Nếu phớt bị hư hỏng, cần thay đúng loại và kích thước phù hợp với xi lanh inox SDA.
🔴 2. Xi lanh hoạt động yếu hoặc không đủ lực
Nếu xi lanh khí nén inox hoạt động yếu, không đẩy được tải hoặc lực không ổn định, cần kiểm tra nguồn khí trước khi kết luận xi lanh bị hỏng.
Nguyên nhân thường gặp:
- Áp suất khí cấp vào xi lanh không đủ.
- Bộ lọc hoặc đường ống khí bị tắc.
- Van điều khiển hoạt động không đúng.
- Tải thực tế lớn hơn khả năng của xi lanh.
- Phớt làm kín bị mòn gây thất thoát áp suất.
Cách khắc phục: kiểm tra áp suất tại nguồn cấp, bộ lọc, van và đường ống. Đồng thời đối chiếu lại tải trọng với đường kính piston của xi lanh SDA inox 304.
🔴 3. Ty piston chuyển động giật hoặc không đều
Hiện tượng ty piston của xi lanh inox SDA chuyển động giật, rung hoặc không đều có thể xuất phát từ nguồn khí, tốc độ điều khiển hoặc cơ cấu lắp đặt.
Cần kiểm tra:
- Áp suất khí có ổn định hay không.
- Van tiết lưu có đang điều chỉnh quá nhỏ hay không.
- Ty piston có bị lệch tâm hoặc chịu tải ngang hay không.
- Cơ cấu máy có bị kẹt hoặc ma sát lớn hay không.
Cách khắc phục: điều chỉnh lại lưu lượng khí, kiểm tra độ thẳng của cơ cấu và đảm bảo xi lanh compact SDA không phải chịu tải ngang vượt quá khả năng thiết kế.
🔴 4. Xi lanh không đạt đủ hành trình
Nếu xi lanh khí nén SDA không thể đi hết hành trình, cần kiểm tra xem có vật cản cơ khí hoặc giới hạn hành trình trong thiết kế máy hay không.
Nguyên nhân có thể gồm:
- Cơ cấu máy bị kẹt.
- Ty piston bị lệch hướng.
- Áp suất khí không đủ.
- Hành trình lựa chọn không phù hợp.
- Cơ cấu bên ngoài chạm vào xi lanh trước khi kết thúc hành trình.
Cách khắc phục: kiểm tra toàn bộ khoảng chuyển động của cơ cấu, sau đó đối chiếu lại hành trình thực tế với thông số của xi lanh inox SDA.
🔴 5. Ty piston bị xước hoặc ăn mòn
Ty piston của xi lanh SDA inox 304 tiếp xúc trực tiếp với môi trường bên ngoài nên cần được kiểm tra định kỳ. Nếu bề mặt ty xuất hiện vết xước sâu hoặc dấu hiệu ăn mòn bất thường, khả năng làm kín và tuổi thọ phớt có thể bị ảnh hưởng.
Cách khắc phục: vệ sinh bề mặt ty, kiểm tra nguyên nhân gây xước và kiểm tra lại độ đồng tâm của cơ cấu. Nếu ty piston bị hư hỏng nghiêm trọng, nên thay thế bộ phận phù hợp thay vì tiếp tục vận hành.
🔴 6. Xi lanh chạy quá nhanh hoặc va đập cuối hành trình
Xi lanh khí nén inox hoạt động với tốc độ quá cao có thể gây va đập mạnh khi piston đi đến cuối hành trình. Tình trạng này kéo dài có thể làm tăng mài mòn các bộ phận bên trong.
Cách khắc phục: kiểm tra van tiết lưu, điều chỉnh lưu lượng khí và kiểm tra cơ cấu giảm chấn nếu cấu hình sản phẩm có trang bị. Tốc độ cần được điều chỉnh phù hợp với tải và chu kỳ làm việc của máy.
🔴 7. Xi lanh bị rung hoặc phát ra tiếng ồn bất thường
Nếu xi lanh compact SDA phát ra tiếng ồn hoặc rung nhiều hơn bình thường, cần kiểm tra cả phần xi lanh và cơ cấu máy.
- Kiểm tra các vít và vị trí cố định xi lanh.
- Kiểm tra độ đồng tâm của ty piston.
- Kiểm tra đường ống và đầu nối khí.
- Kiểm tra tải và cơ cấu dẫn hướng.
- Kiểm tra tình trạng phớt và các bộ phận chuyển động.
🔴 8. Xi lanh hoạt động chậm bất thường
Khi xi lanh khí nén SDA hoạt động chậm hơn bình thường, nguyên nhân có thể đến từ áp suất khí thấp, đường ống nhỏ hoặc bị tắc, van điều khiển, van tiết lưu hoặc tải của cơ cấu tăng lên.
Cách khắc phục: kiểm tra áp suất, lưu lượng khí và toàn bộ đường ống. Sau đó kiểm tra van điều khiển và điều chỉnh lại tốc độ của xi lanh inox SDA cho phù hợp.
🔴 9. Xi lanh bị kẹt hoặc không trở về vị trí
Nếu xi lanh SDA inox 304 không trở về vị trí ban đầu, cần kiểm tra nguồn khí ở cả hai phía, van điều khiển và tình trạng cơ cấu bên ngoài.
Ngoài ra, ty piston bị lệch, phớt bị hư hỏng hoặc cơ cấu máy chịu tải ngoài thiết kế cũng có thể khiến xi lanh khí nén inox chuyển động không bình thường.
🔴 10. Khi nào nên thay xi lanh SDA?
Không phải mọi trường hợp xi lanh hoạt động không ổn định đều cần thay mới. Trước tiên nên kiểm tra nguồn khí, đường ống, van, tải và cách lắp đặt.
Tuy nhiên, nếu thân xi lanh inox SDA bị hư hỏng nghiêm trọng, ty piston bị cong hoặc xước nặng, phần làm kín xuống cấp và không thể khắc phục bằng thay thế linh kiện phù hợp, có thể cần thay mới xi lanh khí nén SDA.
| Lỗi thường gặp | Nguyên nhân cần kiểm tra | Hướng xử lý |
|---|---|---|
| Rò rỉ khí | Đầu nối, đường ống, phớt | Kiểm tra và thay thế bộ phận làm kín nếu cần |
| Không đủ lực | Áp suất, tải, van, rò khí | Kiểm tra nguồn khí và đối chiếu tải |
| Chuyển động giật | Tốc độ, tải ngang, cơ cấu bị kẹt | Điều chỉnh lưu lượng và kiểm tra cơ cấu |
| Không đủ hành trình | Vật cản, lệch tâm, chọn sai hành trình | Kiểm tra cơ cấu và thông số xi lanh |
| Ty piston bị xước | Ma sát, lệch tâm, môi trường | Kiểm tra ty, phớt và cơ cấu dẫn hướng |
| Chạy quá nhanh | Lưu lượng khí quá lớn | Điều chỉnh van tiết lưu |
| Rung, ồn | Lỏng gá, lệch tâm, tải bất thường | Kiểm tra vị trí lắp và cơ cấu liên kết |
🔧 HDI hỗ trợ đối chiếu:
Nếu xi lanh khí nén SDA đang sử dụng bị lỗi hoặc cần thay thế, khách hàng có thể cung cấp model, đường kính piston, hành trình, kiểu ren đầu ty, hình ảnh thực tế hoặc bản vẽ lắp đặt. HOÀNG ĐĂNG INDUSTRIAL có thể hỗ trợ xác định cấu hình xi lanh SDA inox 304 và lựa chọn xi lanh khí nén inox phù hợp với cơ cấu máy.
📸 Hình ảnh thực tế xi lanh inox SDA
Hình ảnh thực tế xi lanh inox SDA giúp khách hàng dễ dàng quan sát kiểu dáng, kết cấu và cách bố trí các chi tiết bên ngoài của sản phẩm. Xi lanh có thiết kế dạng compact, thân kim loại gia công gọn, phù hợp với các cơ cấu máy có không gian lắp đặt hạn chế.
Hình ảnh thực tế dưới đây thể hiện mẫu xi lanh khí nén SDA với thân dạng khối, hai cổng cấp khí bố trí trên mặt bên và cụm ty piston ở phía trên. Thiết kế này giúp sản phẩm dễ dàng tích hợp vào các cơ cấu chuyển động tuyến tính trong máy tự động hóa và thiết bị công nghiệp.
Hình ảnh được sử dụng để khách hàng tham khảo kiểu dáng và cấu tạo bên ngoài của xi lanh inox SDA. Tùy từng đường kính, hành trình và cấu hình ren, hình thức chi tiết có thể có sự khác biệt.
🔍 Quan sát thực tế sản phẩm
- Thân xi lanh: thiết kế dạng compact, kích thước gọn và phù hợp với không gian lắp đặt hạn chế.
- Cổng cấp khí: bố trí trên thân xi lanh để kết nối với đường ống khí nén.
- Cụm piston: nằm phía trên thân và thực hiện chuyển động tịnh tiến khi được cấp khí.
- Thân kim loại: bề mặt được gia công nhẵn, phù hợp với yêu cầu sử dụng trong các thiết bị công nghiệp.
- Kết cấu compact: giúp xi lanh compact SDA dễ tích hợp vào máy tự động hóa.
🏭 Ứng dụng trong thực tế
Xi lanh SDA inox 304 có thể được sử dụng trong các cơ cấu đóng mở, đẩy sản phẩm, kẹp, định vị, cấp phôi và chuyển động tuyến tính của máy tự động hóa.
Dòng SDA compact được thiết kế cho các hệ thống cần tiết kiệm không gian lắp đặt. Các dòng SDA phổ biến trên thị trường có nhiều đường kính piston và cấu hình ren khác nhau, trong đó có tùy chọn ren trong và ren ngoài tùy cấu hình sản phẩm.
Khi lựa chọn xi lanh khí nén inox, khách hàng nên đối chiếu đồng thời đường kính piston, hành trình, kiểu ren đầu ty, kích thước cổng khí và phương án lắp đặt để đảm bảo xi lanh phù hợp với cơ cấu máy.
Nếu anh có model cũ, hình ảnh xi lanh đang sử dụng hoặc thông số đường kính × hành trình, có thể gửi cho HOÀNG ĐĂNG INDUSTRIAL. Bên em hỗ trợ đối chiếu và tư vấn cấu hình xi lanh khí nén SDA phù hợp.
🚚 Cung cấp & giao hàng xi lanh inox SDA toàn quốc
📍 Khu vực cung cấp & hỗ trợ kỹ thuật
HOÀNG ĐĂNG INDUSTRIAL hỗ trợ cung cấp xi lanh inox SDA cho khách hàng tại các tỉnh thành trên toàn quốc, đặc biệt là các khu vực tập trung nhiều nhà máy sản xuất, khu công nghiệp, xưởng cơ khí, doanh nghiệp chế tạo máy và hệ thống tự động hóa.
🇻🇳 MIỀN BẮC
Hà Nội – Bắc Ninh – Hải Phòng – Hưng Yên –
Hải Dương – Quảng Ninh – Thái Nguyên –
Vĩnh Phúc – Ninh Bình
Cung cấp cho nhà máy, xưởng cơ khí, dây chuyền sản xuất
và doanh nghiệp tự động hóa.
- KCN Yên Phong
- KCN Quế Võ
- KCN Tiên Sơn
- KCN VSIP Bắc Ninh
- KCN Quang Minh
- KCN Thăng Long
- KCN Tràng Duệ
- KCN Đình Vũ
🇻🇳 MIỀN TRUNG
Thanh Hóa – Nghệ An – Hà Tĩnh – Quảng Bình –
Đà Nẵng – Quảng Nam – Quảng Ngãi –
Bình Định – Khánh Hòa
Hỗ trợ các doanh nghiệp cơ khí, chế tạo máy,
gia công và tự động hóa.
- KCN VSIP Nghệ An
- KCN Nam Cấm
- KCN Vũng Áng
- KCN Hòa Khánh
- KCN Liên Chiểu
- KCN Hòa Cầm
- KCN Chu Lai
- KCN Dung Quất
🇻🇳 MIỀN NAM
TP. Hồ Chí Minh – Bình Dương – Đồng Nai –
Long An – Tây Ninh – Bà Rịa – Vũng Tàu –
Bình Phước – Cần Thơ
Phục vụ nhà máy sản xuất, xưởng cơ khí,
đơn vị chế tạo máy và hệ thống tự động hóa.
- KCN VSIP Bình Dương
- KCN Sóng Thần
- KCN Mỹ Phước
- KCN Biên Hòa
- KCN Amata
- KCN Long Thành
- KCN Nhơn Trạch
- KCN Hiệp Phước
🏭 Phục vụ nhà máy, xưởng cơ khí & doanh nghiệp tự động hóa
Xi lanh inox SDA phù hợp với nhiều cơ cấu chuyển động tuyến tính trong máy móc công nghiệp. Sản phẩm có thể được sử dụng cho các hệ thống cần thiết kế gọn, chuyển động ổn định và thuận tiện cho việc tích hợp vào cơ cấu máy.
Chế tạo máy
Tích hợp vào máy chuyên dụng và cơ cấu truyền động.
Cơ khí
Phục vụ các cơ cấu kẹp, đẩy, kéo và định vị.
Tự động hóa
Tích hợp vào dây chuyền và hệ thống điều khiển khí nén.
Bảo trì
Thay thế xi lanh cũ và phục hồi cơ cấu máy.
📦 Hỗ trợ giao hàng xi lanh inox SDA đến doanh nghiệp
HOÀNG ĐĂNG INDUSTRIAL hỗ trợ giao hàng đến:
- 🏭 Nhà máy và xưởng sản xuất trong khu công nghiệp.
- ⚙️ Xưởng cơ khí và đơn vị chế tạo máy.
- 🤖 Công ty tự động hóa và tích hợp hệ thống.
- 🔧 Bộ phận bảo trì, sửa chữa máy công nghiệp.
- 📦 Kho hàng và địa chỉ nhận hàng của doanh nghiệp.
- 🚚 Khách hàng tại các tỉnh thành trên toàn quốc.
Thời gian giao hàng được xác nhận theo model, kích thước, số lượng đặt hàng và địa điểm nhận hàng tại thời điểm khách hàng gửi yêu cầu.
🔧 Hỗ trợ kỹ thuật trước khi đặt hàng
Đối với xi lanh inox SDA, lựa chọn đúng đường kính piston, hành trình và kiểu lắp ngay từ đầu sẽ giúp sản phẩm phù hợp hơn với không gian lắp đặt và yêu cầu chuyển động của máy.
Nếu chưa biết chính xác mã hàng, khách hàng có thể gửi hình ảnh xi lanh đang sử dụng, kích thước piston, hành trình, kích thước lắp đặt hoặc bản vẽ máy. HDI hỗ trợ đối chiếu thông số và tư vấn lựa chọn phù hợp.
Gửi yêu cầu
Gửi model, kích thước, hành trình hoặc hình ảnh.
Kiểm tra kỹ thuật
Đối chiếu kích thước và cấu hình phù hợp.
Báo giá
Xác nhận model, số lượng và phương án cung cấp.
Giao hàng
Đóng gói và bàn giao vận chuyển theo đơn hàng.
📋 Thông tin nên cung cấp khi đặt xi lanh inox SDA
Để HOÀNG ĐĂNG INDUSTRIAL kiểm tra nhanh và tư vấn đúng cấu hình xi lanh inox SDA, khách hàng có thể cung cấp một hoặc nhiều thông tin dưới đây. Không nhất thiết phải có đầy đủ model; hình ảnh sản phẩm hoặc bản vẽ cũng có thể được sử dụng để đối chiếu.
| Thông tin cần cung cấp | Ví dụ / yêu cầu |
|---|---|
| Model / dòng xi lanh | SDA hoặc mã tương đương được ghi trên thân, tem sản phẩm hoặc bao bì |
| Đường kính piston | Ø12 / Ø16 / Ø20 / Ø25 / Ø32 / Ø40 / Ø50 / Ø63 / Ø80 / Ø100 mm |
| Hành trình xi lanh | Ví dụ: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 60 / 75 / 80 / 100 mm hoặc theo yêu cầu thực tế |
| Kiểu ren đầu ty | Ren trong hoặc ren ngoài, lựa chọn theo cơ cấu liên kết và thiết kế máy |
| Kiểu lắp đặt | Lắp trực tiếp hoặc kết hợp phụ kiện lắp đặt phù hợp với cơ cấu máy |
| Cổng kết nối khí | M5 × 0.8 / PT1/8 / PT1/4 / PT3/8 tùy theo đường kính piston và cấu hình xi lanh |
| Kiểu tác động | Tác động kép – sử dụng khí nén để điều khiển piston chuyển động theo hai chiều |
| Nam châm từ | Có hoặc không có nam châm tùy cấu hình, phục vụ nhu cầu lắp cảm biến vị trí |
| Số lượng | Số lượng xi lanh inox SDA cần sử dụng hoặc thay thế |
| Ứng dụng | Cơ cấu đẩy – kéo, kẹp, ép, định vị, đóng mở, cấp phôi, máy tự động hóa và thiết bị công nghiệp |
| Hình ảnh / bản vẽ | Có thể gửi hình ảnh xi lanh khí nén SDA, tem model, bản vẽ kỹ thuật hoặc kích thước vị trí lắp đặt |
Khách hàng chỉ cần gửi hình ảnh xi lanh, đường kính piston, hành trình, kiểu ren đầu ty hoặc kích thước lắp đặt. HOÀNG ĐĂNG INDUSTRIAL (HDI) có thể hỗ trợ đối chiếu thông số và tư vấn xi lanh khí nén SDA hoặc xi lanh inox SDA 304 phù hợp với cơ cấu máy.
📞 Cần báo giá nhanh xi lanh inox SDA?
Gửi mã hàng, kích thước hoặc hình ảnh sản phẩm qua Hotline / Zalo: 0947 381 886 để được tư vấn kỹ thuật, kiểm tra cấu hình và báo giá.
HOÀNG ĐĂNG INDUSTRIAL – Cung cấp xi lanh khí nén, linh kiện cơ khí và vật tư công nghiệp cho doanh nghiệp trên toàn quốc.
❓ Câu hỏi thường gặp về xi lanh khí nén SDA inox 304
📞 Cần tư vấn xi lanh khí nén SDA inox 304?
Gửi model, đường kính, hành trình, kiểu ren, số lượng, hình ảnh hoặc bản vẽ để HOÀNG ĐĂNG INDUSTRIAL hỗ trợ kiểm tra cấu hình, đối chiếu kích thước và tư vấn xi lanh inox SDA phù hợp với ứng dụng thực tế.
🔎 Từ khóa liên quan đến xi lanh inox SDA
Các từ khóa dưới đây tập trung vào nhu cầu tìm kiếm thực tế liên quan đến xi lanh khí nén SDA, xi lanh inox SDA, xi lanh SDA inox 304 và xi lanh compact SDA. Khách hàng có thể tìm kiếm theo model, kích thước, hành trình, vật liệu, kiểu ren hoặc ứng dụng thực tế.
🔑 Từ khóa chính
- xi lanh khí nén SDA
- xi lanh inox SDA
- xi lanh SDA inox 304
- xi lanh compact SDA
- xi lanh khí nén inox
📐 Từ khóa theo kích thước
- xi lanh SDA Ø12
- xi lanh SDA Ø16
- xi lanh SDA Ø20
- xi lanh SDA Ø25
- xi lanh SDA Ø32
- xi lanh SDA Ø40
- xi lanh SDA Ø50
- xi lanh SDA Ø63
- xi lanh SDA Ø80
- xi lanh SDA Ø100
📏 Từ khóa theo hành trình
- xi lanh SDA hành trình 5mm
- xi lanh SDA hành trình 10mm
- xi lanh SDA hành trình 15mm
- xi lanh SDA hành trình 20mm
- xi lanh SDA hành trình 25mm
- xi lanh SDA hành trình 30mm
- xi lanh SDA hành trình ngắn
- xi lanh compact hành trình ngắn
🔩 Từ khóa theo cấu hình
- xi lanh SDA ren trong
- xi lanh SDA ren ngoài
- xi lanh SDA inox ren trong
- xi lanh SDA inox ren ngoài
- xi lanh SDA có nam châm
- xi lanh SDA lắp cảm biến
- xi lanh SDA tác động kép
- xi lanh SDA compact inox
🏭 Từ khóa theo ứng dụng
- xi lanh SDA cho máy tự động hóa
- xi lanh SDA cho máy chế tạo
- xi lanh SDA cho cơ cấu đẩy
- xi lanh SDA cho cơ cấu kẹp
- xi lanh SDA cho cơ cấu định vị
- xi lanh SDA cho máy đóng gói
- xi lanh SDA cho thiết bị công nghiệp
- xi lanh khí nén SDA tự động hóa
🛒 Từ khóa theo nhu cầu mua hàng
- mua xi lanh SDA
- giá xi lanh SDA
- giá xi lanh inox SDA
- báo giá xi lanh SDA
- xi lanh SDA chính hãng
- xi lanh SDA thay thế
- xi lanh SDA theo yêu cầu
- cung cấp xi lanh khí nén SDA
- xi lanh SDA công nghiệp
🎯 Từ khóa tìm kiếm dài liên quan đến xi lanh SDA
xi lanh khí nén SDA inox 304,
xi lanh compact SDA inox,
xi lanh SDA Ø20 hành trình 10mm,
xi lanh SDA Ø25 hành trình 20mm,
xi lanh SDA Ø32 hành trình 25mm,
xi lanh SDA Ø40 hành trình 30mm,
xi lanh inox SDA ren trong,
xi lanh inox SDA ren ngoài,
xi lanh SDA có nam châm,
xi lanh SDA lắp cảm biến,
xi lanh khí nén SDA hành trình ngắn,
xi lanh compact inox cho máy tự động hóa,
xi lanh SDA thay thế xi lanh cũ,
báo giá xi lanh khí nén SDA inox 304,
cung cấp xi lanh inox SDA toàn quốc.
📊 Khám phá thêm sản phẩm & nội dung liên quan
Nếu anh đang tìm xi lanh inox SDSA cho máy tự động hóa, xưởng cơ khí, dây chuyền sản xuất hoặc cần thay thế xi lanh đang sử dụng, có thể tham khảo thêm các dòng sản phẩm và nội dung kỹ thuật liên quan tại HOÀNG ĐĂNG INDUSTRIAL.
🔩 Xi lanh khí nén
Tham khảo các dòng xi lanh khí nén dùng cho cơ cấu
đẩy, kéo, kẹp, định vị và truyền động tuyến tính trong máy tự động hóa,
thiết bị công nghiệp và dây chuyền sản xuất.
⚙️ Xi lanh theo thương hiệu
Lựa chọn xi lanh theo thương hiệu và cấu hình kỹ thuật phù hợp
với hệ thống máy hiện có, đặc biệt khi cần thay thế hoặc đồng bộ
thiết bị khí nén trong dây chuyền.
🔧 Thiết bị khí nén liên quan
Các thiết bị điều khiển, xử lý khí và phụ kiện giúp hoàn thiện
hệ thống làm việc của xi lanh inox MA trong máy
tự động hóa và các cơ cấu khí nén công nghiệp.
🔗 Xi lanh inox liên quan
Tham khảo thêm danh mục xi lanh inox và các nội dung liên quan
với nhu cầu sử dụng.
🎯 Cần chọn xi lanh inox theo yêu cầu thực tế?
Nếu chưa xác định được đường kính piston, hành trình, kiểu lắp hoặc model xi lanh inox phù hợp, anh/chị có thể gửi cho HOÀNG ĐĂNG INDUSTRIAL hình ảnh, bản vẽ, thông số máy hoặc model đang sử dụng để được hỗ trợ kiểm tra và tư vấn cấu hình phù hợp.
📞 Báo giá nhanh – Giá tốt – Tư vấn kỹ thuật
☎ Hotline: 0947 381 886
💬 Zalo: 0947 381 886
🏆 Vì sao nên chọn HOÀNG ĐĂNG INDUSTRIAL (HDI)?
HOÀNG ĐĂNG INDUSTRIAL (HDI) định hướng trở thành đơn vị cung cấp thiết bị và giải pháp công nghiệp cho nhà máy, xưởng cơ khí, doanh nghiệp tự động hóa và các hệ thống sản xuất. Với các sản phẩm như xi lanh inox, xi lanh khí nén, thiết bị khí nén và linh kiện tự động hóa, HDI tập trung vào khả năng đáp ứng đúng yêu cầu kỹ thuật thay vì chỉ cung cấp sản phẩm đơn lẻ.
Từ khâu xác định model, kiểm tra thông số, tư vấn cấu hình, đặt hàng đến giao hàng và hỗ trợ sau bán, HDI hướng đến một quy trình cung cấp rõ ràng, thuận tiện và phù hợp với nhu cầu thực tế của từng hệ thống máy.
Chuyên cung cấp thiết bị công nghiệp
Tập trung vào nhóm thiết bị truyền động, khí nén, tự động hóa và linh kiện cơ khí phục vụ nhà máy, xưởng sản xuất và hệ thống máy công nghiệp.
Tư vấn theo yêu cầu kỹ thuật
Hỗ trợ kiểm tra model, đường kính piston, hành trình, lực ép, kiểu lắp và điều kiện làm việc để lựa chọn cấu hình phù hợp với ứng dụng.
Nguồn hàng & cấu hình đa dạng
Có nhiều lựa chọn về kích thước, lực ép, hành trình, kiểu lắp và phụ kiện, thuận tiện khi cần thay thế hoặc xây dựng cấu hình mới cho máy.
Giao hàng trên toàn quốc
Hỗ trợ giao thiết bị đến nhà máy, xưởng cơ khí, doanh nghiệp tự động hóa và khách hàng tại nhiều tỉnh thành trên toàn quốc.
Báo giá minh bạch – nhanh chóng
Tiếp nhận yêu cầu và phản hồi báo giá theo thông tin kỹ thuật thực tế, giúp bộ phận mua hàng dễ dàng kiểm tra model, số lượng và phương án cung cấp.
Hỗ trợ trước & sau bán hàng
Đồng hành trong quá trình lựa chọn, lắp đặt, kiểm tra và sử dụng thiết bị; hỗ trợ xử lý các vấn đề kỹ thuật khi phát sinh trong quá trình vận hành.
⭐ Cam kết từ HOÀNG ĐĂNG INDUSTRIAL
✅ Tư vấn dựa trên thông số và nhu cầu sử dụng thực tế.
✅ Cung cấp thông tin model và cấu hình rõ ràng.
✅ Hỗ trợ kiểm tra sản phẩm trước khi đặt hàng.
✅ Hỗ trợ khách hàng trong quá trình lắp đặt và sử dụng.
✅ Đáp ứng nhu cầu đơn hàng từ số lượng nhỏ đến dự án.
✅ Ưu tiên giải pháp phù hợp thay vì chỉ bán một model cố định.
📞 Cần tư vấn & báo giá xi lanh inox?
Gửi cho HOÀNG ĐĂNG INDUSTRIAL model, đường kính piston, hành trình hoặc bản vẽ kỹ thuật. Đội ngũ HDI sẽ hỗ trợ kiểm tra thông số và tư vấn xi lanh inox phù hợp với nhu cầu thực tế.
0947.381.886 📩 Gửi yêu cầu tư vấn
Đánh giá
Chưa có đánh giá nào.
