🔩 Sản phẩm xi lanh inox MA là gì?
Xi lanh inox MA là dòng xi lanh khí nén inox dạng MA, được sử dụng để chuyển đổi năng lượng của khí nén thành chuyển động tuyến tính của ty piston.
Sản phẩm có thiết kế dạng thân trụ nhỏ gọn, hai đầu được bố trí các cổng cấp khí và ty piston để kết nối với cơ cấu máy.
Dòng xi lanh MA inox được thiết kế với phần thân dạng ống inox, kết hợp với nắp trước, nắp sau, piston, ty piston, phớt làm kín và các chi tiết liên kết. Cấu trúc này tạo thành một cơ cấu chấp hành khí nén hoàn chỉnh, có thể tích hợp trực tiếp vào máy tự động, dây chuyền sản xuất và các thiết bị cơ khí.
Xi lanh inox MA có nhiều lựa chọn đường kính piston như MA16, MA20, MA25, MA32 và MA40 theo bảng kích thước của dòng sản phẩm. Tùy từng model, người dùng có thể lựa chọn hành trình và kiểu lắp phù hợp với không gian cũng như yêu cầu chuyển động của thiết bị.
Với kiểu dáng gọn và khả năng tích hợp linh hoạt, xi lanh khí nén MA phù hợp cho nhiều cơ cấu cần chuyển động tịnh tiến như đẩy, kéo, kẹp, chặn hoặc định vị. Đây là một lựa chọn đáng cân nhắc khi hệ thống yêu cầu xi lanh inox có kích thước nhỏ gọn và dễ bố trí trong máy.
Thiết kế thân dạng trụ inox, phù hợp với các hệ thống máy yêu cầu kết cấu gọn và bề mặt kim loại sạch.
Dòng MA có các kích thước piston 16–40 mm, thuận tiện lựa chọn theo yêu cầu lực và không gian lắp đặt.
📌 Tóm tắt nhanh về xi lanh inox MA
Xi lanh inox MA là một dòng xi lanh khí nén inox dạng nhỏ gọn, dùng cho các cơ cấu chuyển động tuyến tính trong máy móc và tự động hóa. Dòng sản phẩm có nhiều lựa chọn đường kính piston và hành trình, giúp đáp ứng các yêu cầu lắp đặt khác nhau.
⚙️ HDI:
Khi lựa chọn xi lanh MA, cần đối chiếu đường kính piston, hành trình, kiểu lắp và điều kiện làm việc thực tế để xác định cấu hình phù hợp với máy.
⚙️ Tổng quan dòng sản phẩm xi lanh khí nén inox MA
Xi lanh khí nén inox MA là dòng xi lanh khí nén dạng trụ được thiết kế với nhiều lựa chọn đường kính piston và hành trình, phục vụ các cơ cấu chuyển động tuyến tính trong máy móc công nghiệp. Dòng sản phẩm được phát triển theo cấu trúc nhỏ gọn, thuận tiện bố trí trong không gian máy và có thể sử dụng cho các cơ cấu đẩy, kéo, kẹp, chặn hoặc định vị. Với nhóm kích thước phổ biến từ MA16, MA20, MA25, MA32 đến MA40, người sử dụng có thể lựa chọn model dựa trên yêu cầu về lực, hành trình và kích thước lắp đặt thực tế.
Điểm đáng chú ý của dòng xi lanh inox MA nằm ở việc kết hợp kết cấu thân trụ gọn với vật liệu inox ở phần thân xi lanh, tạo nên một lựa chọn phù hợp cho nhiều hệ thống cần thiết bị có bề mặt kim loại sạch, dễ vệ sinh và có khả năng đáp ứng tốt hơn trong những môi trường có độ ẩm hoặc yêu cầu cao về điều kiện bề mặt. Tuy nhiên, khả năng chống ăn mòn thực tế còn phụ thuộc vào cấp vật liệu, môi trường sử dụng và cấu hình cụ thể của từng sản phẩm, vì vậy cần đối chiếu thông số kỹ thuật trước khi lựa chọn.
📌 Phạm vi dòng MA:
Dòng sản phẩm được phân chia theo đường kính piston và hành trình.
Khi lựa chọn xi lanh MA, cần xác định đồng thời kích thước piston,
hành trình cần thiết, áp suất khí nén, tải tác động và phương án lắp đặt để lựa chọn model phù hợp
với cơ cấu máy.
Về mặt sử dụng, xi lanh khí nén inox MA có thể được tích hợp vào nhiều loại thiết bị tự động hóa và máy công nghiệp. Ty piston thực hiện chuyển động tịnh tiến để truyền lực đến cơ cấu bên ngoài, trong khi thân xi lanh đảm nhiệm vai trò dẫn hướng và chứa các bộ phận làm việc bên trong. Tùy theo thiết kế của máy, xi lanh có thể được bố trí theo nhiều phương án khác nhau nhằm tối ưu không gian và hướng chuyển động.
Khi xây dựng hệ thống mới hoặc thay thế một xi lanh inox đang sử dụng, việc lựa chọn đúng model không chỉ dựa trên tên dòng MA. Các thông số như đường kính piston, hành trình, kích thước tổng thể, vị trí cổng khí, kiểu gá lắp và khoảng không gian dành cho ty piston đều cần được kiểm tra. Đặc biệt với máy đã có sẵn kết cấu, việc đối chiếu bản vẽ và kích thước lắp đặt sẽ giúp hạn chế tình trạng xi lanh không tương thích với vị trí gá hoặc không đạt hành trình yêu cầu.
📐 Các nhóm kích thước phổ biến của dòng MA
Trong phạm vi dòng sản phẩm đang được giới thiệu, các mã MA16, MA20, MA25, MA32 và MA40 đại diện cho các đường kính piston khác nhau. Đường kính piston có ảnh hưởng trực tiếp đến khả năng tạo lực của xi lanh khi làm việc ở cùng điều kiện áp suất, trong khi hành trình quyết định khoảng dịch chuyển của ty piston. Vì vậy, hai thông số này thường được xác định đầu tiên khi lựa chọn xi lanh khí nén inox cho một cơ cấu cụ thể.
| Dòng / Model | Đường kính piston | Định hướng lựa chọn |
|---|---|---|
| MA16 | Ø16 mm | Cơ cấu nhỏ, không gian lắp đặt hạn chế |
| MA20 | Ø20 mm | Cơ cấu truyền động kích thước nhỏ và vừa |
| MA25 | Ø25 mm | Cơ cấu cần lực tác động cao hơn |
| MA32 | Ø32 mm | Cơ cấu máy và thiết bị tự động hóa |
| MA40 | Ø40 mm | Cơ cấu cần lực tác động lớn hơn trong nhóm MA |
Bảng trên mang tính định hướng theo đường kính piston. Khi đặt hàng thực tế, cần tiếp tục đối chiếu hành trình và kích thước lắp đặt của từng mã. Không nên lựa chọn xi lanh chỉ dựa trên đường kính piston mà bỏ qua tải, tốc độ, áp suất và điều kiện làm việc của toàn bộ cơ cấu.
🎯 Định hướng lựa chọn:
Dòng xi lanh inox MA phù hợp khi cần một cơ cấu chấp hành khí nén
có thiết kế gọn và nhiều lựa chọn kích thước. Việc lựa chọn model nên được thực hiện
dựa trên thông số thực tế của máy thay vì chỉ dựa vào tên mã hoặc đường kính piston.
⭐ Đặc điểm nổi bật xi lanh MA
Xi lanh inox MA được thiết kế theo dạng xi lanh khí nén thân tròn nhỏ gọn, hướng đến các cơ cấu máy cần chuyển động tuyến tính ổn định nhưng vẫn phải tiết kiệm không gian lắp đặt. Dòng xi lanh MA sử dụng kết cấu tác động kép, cho phép điều khiển cả chiều tiến và chiều lùi của ty piston bằng khí nén. Theo thông tin kỹ thuật của dòng MA, sản phẩm sử dụng không khí đã được lọc, áp suất làm việc nằm trong khoảng 0,1–0,9 MPa và thân xi lanh sử dụng vật liệu thép không gỉ.
Điểm đáng chú ý của xi lanh khí nén inox MA là sự kết hợp giữa thiết kế thân trụ, kích thước tương đối gọn và khả năng lựa chọn nhiều đường kính piston. Với các kích thước MA16, MA20, MA25, MA32 và MA40, dòng sản phẩm có thể đáp ứng nhiều cơ cấu truyền động khác nhau, từ các cơ cấu nhỏ cần tiết kiệm diện tích đến những cơ cấu cần lực tác động lớn hơn trong cùng nhóm sản phẩm.

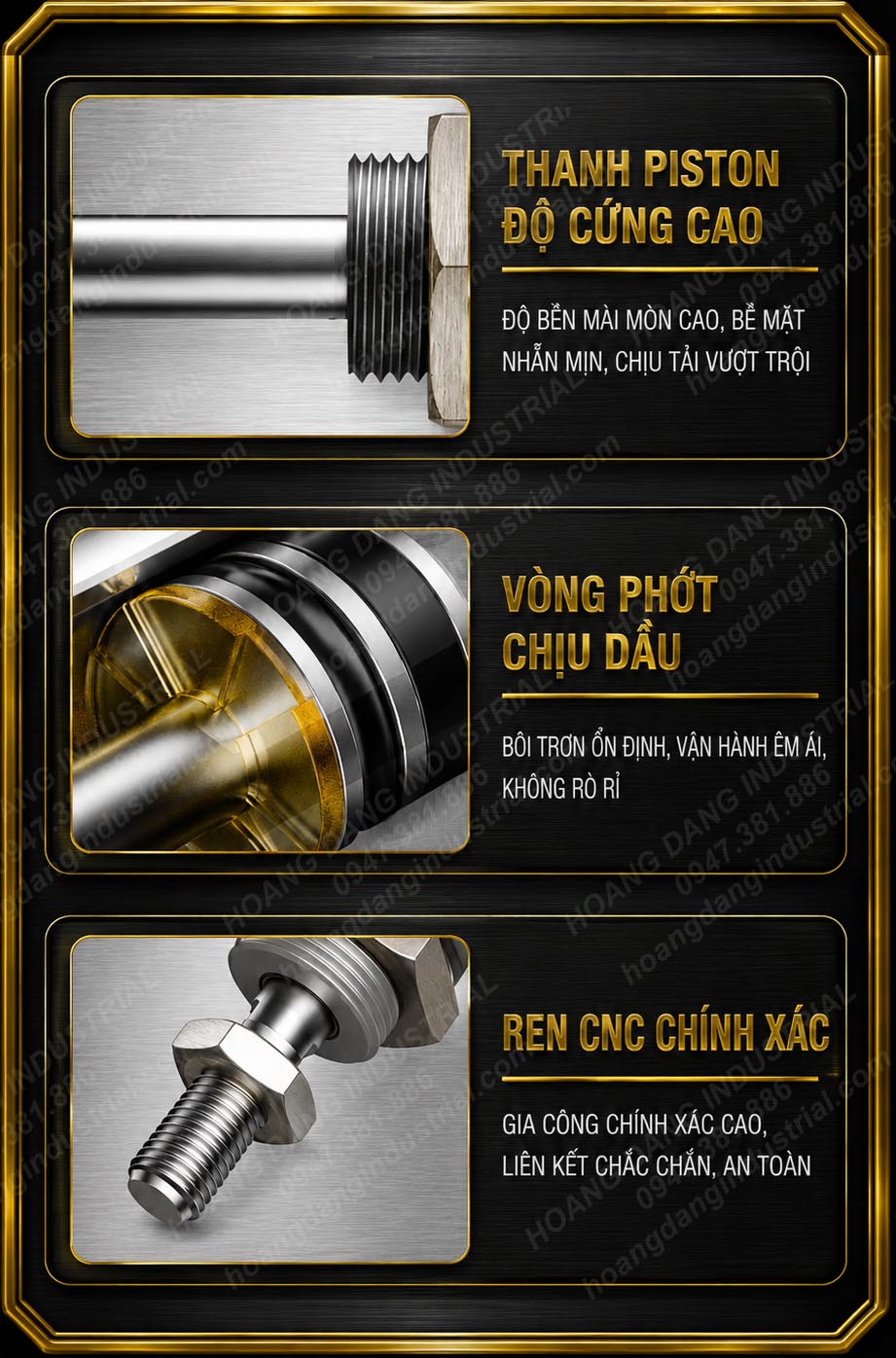

🔧 Thiết kế hướng đến độ kín và vận hành ổn định
Một trong những chi tiết được nhấn mạnh trong tài liệu hình ảnh của sản phẩm là vòng đệm tự bôi trơn. Thiết kế này được giới thiệu với khả năng hỗ trợ duy trì độ kín, giảm ma sát và hạn chế hiện tượng thiếu bôi trơn trong quá trình xi lanh hoạt động. Tài liệu hình ảnh cũng nêu các chỉ số tham khảo về khả năng cách ly khí và tuổi thọ chống mài mòn; các giá trị thực tế cần được hiểu theo điều kiện thử nghiệm và tài liệu kỹ thuật của nhà sản xuất.
Vòng đệm tự bôi trơn trong xi lanh inox MA – hỗ trợ duy trì độ kín và giảm ma sát khi vận hành.
🔩 Thân xi lanh inox – thiết kế gọn và phù hợp môi trường công nghiệp
Phần thân của xi lanh inox MA được chế tạo bằng thép không gỉ theo thông tin kỹ thuật của dòng sản phẩm. Kết cấu thân tròn tạo hình dáng đồng nhất, dễ bố trí trong các cụm máy và thuận tiện khi kết hợp với các phụ kiện gá lắp. Vật liệu inox cũng tạo cho sản phẩm bề mặt kim loại sạch, phù hợp với những hệ thống cần hạn chế hiện tượng oxy hóa bề mặt trong điều kiện sử dụng thích hợp. Khả năng chống ăn mòn cụ thể vẫn phụ thuộc vào cấp vật liệu, môi trường và hóa chất tiếp xúc thực tế.
⚙️ Cơ cấu tác động kép – điều khiển cả hai chiều
Xi lanh khí nén MA thuộc cấu hình tác động kép, trong đó khí nén được cấp vào hai phía của piston để tạo chuyển động tiến và lùi. Cấu hình này phù hợp với những cơ cấu máy cần chủ động điều khiển cả hai chiều chuyển động thay vì sử dụng lực hồi của lò xo. Khi kết hợp với van điều khiển và hệ thống điều chỉnh lưu lượng phù hợp, người dùng có thể kiểm soát hướng chuyển động và tốc độ làm việc của ty piston theo yêu cầu của máy.
📐 Đa dạng đường kính piston và hành trình
Dòng xi lanh MA có các lựa chọn đường kính piston phổ biến gồm Ø16, Ø20, Ø25, Ø32 và Ø40 mm. Hành trình cũng có nhiều lựa chọn tùy theo đường kính và cấu hình sản phẩm. Tài liệu kỹ thuật của dòng MA cho thấy các kích thước nhỏ như Ø16 và Ø20 có các hành trình tiêu chuẩn từ 25 đến 300 mm, trong khi Ø25, Ø32 và Ø40 có thêm nhiều lựa chọn hành trình dài hơn. Điều này giúp người dùng dễ lựa chọn xi lanh theo khoảng dịch chuyển thực tế của cơ cấu.
| Đặc điểm | Thông tin dòng MA |
|---|---|
| Kết cấu | Xi lanh khí nén dạng trụ, thiết kế nhỏ gọn |
| Vật liệu thân | Thép không gỉ / inox |
| Kiểu tác động | Tác động kép |
| Đường kính piston | Ø16, Ø20, Ø25, Ø32, Ø40 mm |
| Áp suất làm việc | 0,1–0,9 MPa |
| Loại đệm | Không có đệm giảm chấn |
| Cổng khí | M5 / 1/8″ tùy kích thước |

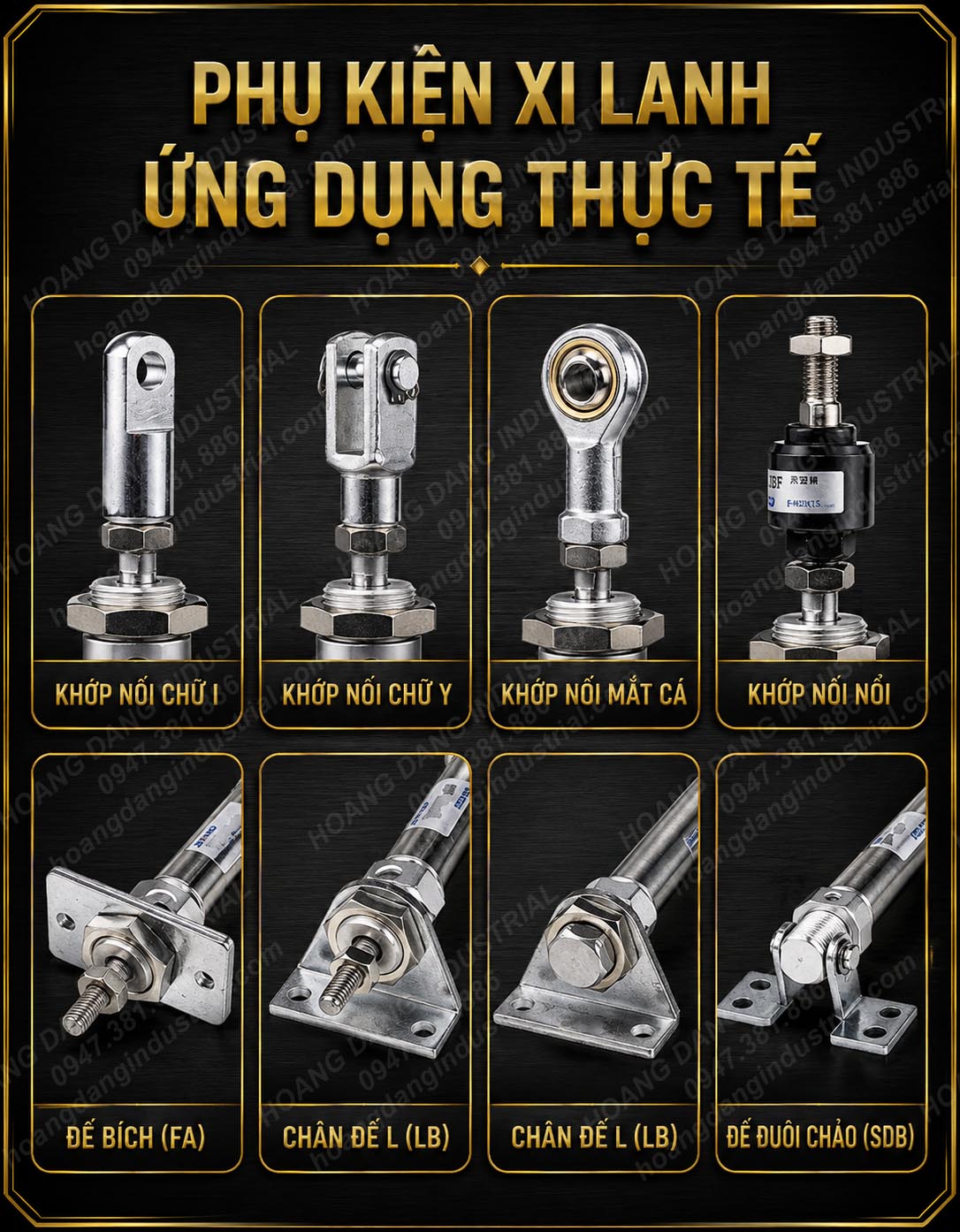

Bên cạnh các đặc điểm trên, dòng xi lanh inox MA còn có thể kết hợp với các phương án lắp đặt và phụ kiện khác nhau. Một số cấu hình có thể sử dụng cảm biến từ để nhận biết vị trí piston, tùy phiên bản và bộ gá cảm biến được lựa chọn. Vì vậy, khi xây dựng một cụm truyền động hoàn chỉnh, cần xác định đồng thời xi lanh, van điều khiển, bộ điều chỉnh lưu lượng, cảm biến và phụ kiện gá lắp thay vì chỉ lựa chọn riêng thân xi lanh.
⭐ Tổng kết:
Những điểm nổi bật của xi lanh khí nén inox MA tập trung vào thiết kế thân inox dạng trụ, kết cấu nhỏ gọn, cấu hình tác động kép, nhiều lựa chọn đường kính piston và khả năng kết hợp với các phụ kiện khí nén. Đây là những yếu tố cần xem xét khi lựa chọn xi lanh MA cho máy tự động hóa và các cơ cấu truyền động tuyến tính trong công nghiệp.

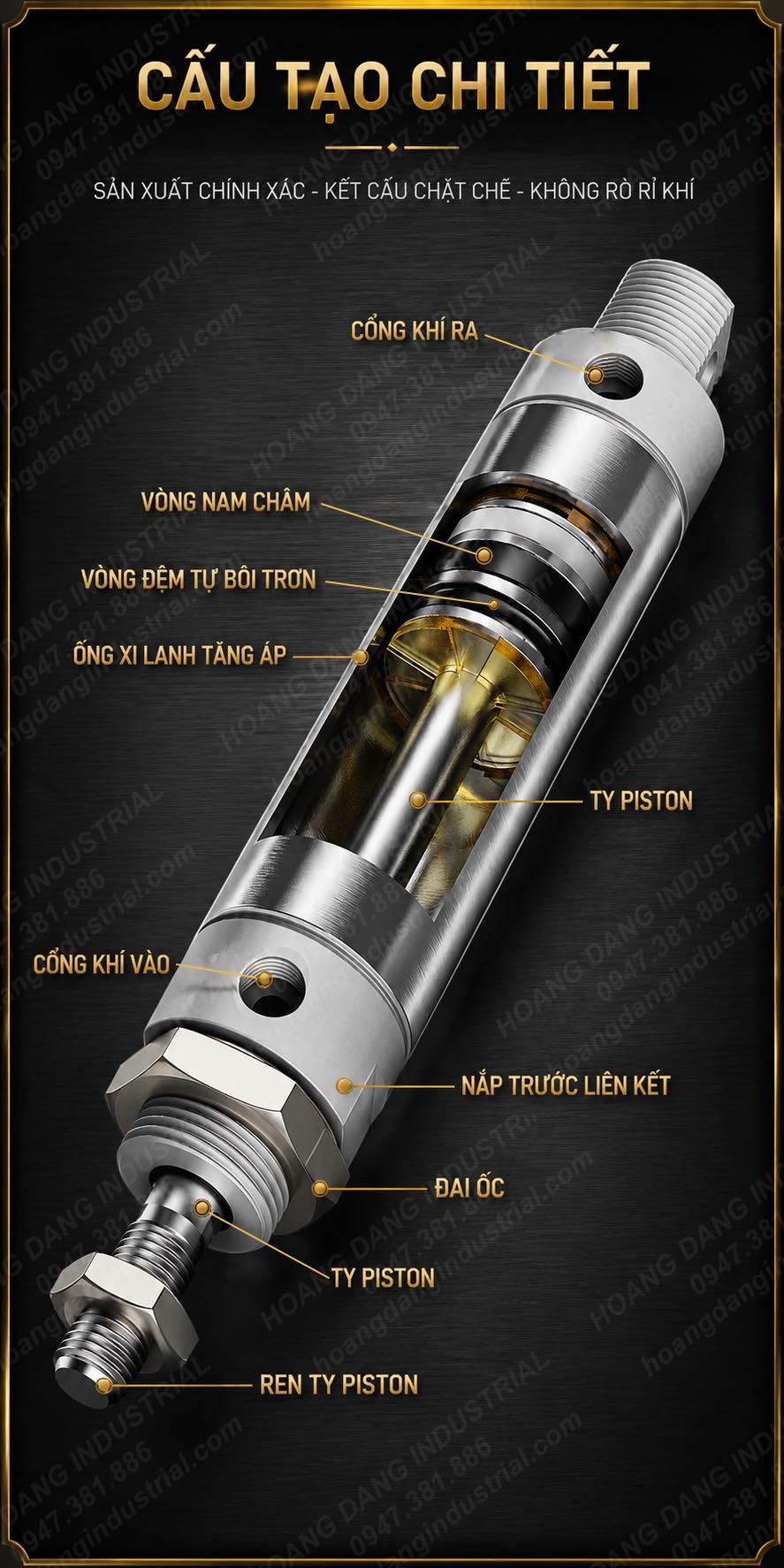

🧩 Cấu tạo xi lanh inox MA
Xi lanh inox MA được thiết kế theo dạng xi lanh khí nén thân tròn, có kết cấu tương đối gọn và phù hợp với nhiều cơ cấu chuyển động tuyến tính trong máy móc công nghiệp.
Cấu tạo của dòng xi lanh khí nén inox MA tập trung vào các bộ phận chính như thân xi lanh, piston, ty piston, nắp trước, nắp sau, hệ thống làm kín, nam châm từ và các cổng cấp khí. Các chi tiết được kết hợp thành một cụm truyền động hoàn chỉnh giúp biến năng lượng khí nén thành chuyển động tịnh tiến của ty piston.
Tùy theo đường kính piston và hành trình sử dụng, xi lanh MA có thể được lựa chọn cho nhiều cơ cấu máy khác nhau. Dòng sản phẩm trong nhóm MA được sử dụng với các kích thước đường kính piston phổ biến như MA16, MA20, MA25, MA32 và MA40. Việc phân chia nhiều kích thước giúp người thiết kế dễ dàng lựa chọn lực tác động và kích thước lắp đặt phù hợp với từng cơ cấu.
🔧 Các bộ phận chính của xi lanh MA
Một bộ xi lanh inox MA hoàn chỉnh thường bao gồm nhiều chi tiết cơ khí và chi tiết làm kín được bố trí đồng tâm bên trong thân xi lanh. Mỗi bộ phận đảm nhiệm một chức năng riêng, đồng thời phối hợp với nhau để đảm bảo piston chuyển động ổn định, hạn chế rò rỉ khí và duy trì khả năng làm việc của cơ cấu.
① Thân xi lanh inox
Thân xi lanh là phần bao ngoài chứa piston và các bộ phận làm kín. Đối với dòng MA, phần thân có dạng tròn, kích thước gọn và được sử dụng làm khoang làm việc cho piston. Bề mặt bên trong cần đảm bảo độ chính xác phù hợp để piston di chuyển ổn định trong quá trình cấp và xả khí.
② Piston
Piston nằm bên trong thân xi lanh và là bộ phận trực tiếp nhận áp suất khí nén. Khi khí được đưa vào một khoang, piston dịch chuyển và tạo ra chuyển động tuyến tính cho ty piston. Độ kín giữa piston và thành trong của thân xi lanh có ảnh hưởng trực tiếp đến hiệu suất làm việc của toàn bộ cơ cấu.
③ Ty piston
Ty piston truyền chuyển động từ piston ra bên ngoài xi lanh để tác động lên cơ cấu máy. Ty được gia công với kích thước phù hợp với từng đường kính piston và thường có phần ren ở đầu ty để thuận tiện kết nối với khớp nối, càng gạt, cơ cấu kẹp hoặc các chi tiết truyền động khác.
④ Nắp trước và nắp sau
Hai đầu của xi lanh khí nén MA được hoàn thiện bằng nắp trước và nắp sau. Các nắp này có nhiệm vụ giữ và định vị các bộ phận bên trong, đồng thời tích hợp vị trí cổng khí và các kết cấu phục vụ lắp đặt. Nắp trước còn là khu vực ty piston đi xuyên qua nên yêu cầu độ chính xác và khả năng làm kín phù hợp.
⑤ Bộ phận làm kín
Hệ thống gioăng và phớt làm kín được bố trí tại các vị trí cần kiểm soát dòng khí, đặc biệt quanh piston và ty piston. Chức năng chính là hạn chế rò rỉ khí giữa các khoang làm việc và ngăn không khí thoát ra ngoài qua vị trí ty. Tình trạng phớt có ảnh hưởng đáng kể đến độ ổn định của xi lanh trong quá trình vận hành.
⑥ Nam châm từ tích hợp
Một số cấu hình xi lanh inox MA được trang bị nam châm từ trên piston để sử dụng với cảm biến vị trí. Khi piston di chuyển đến khu vực cảm biến, từ trường của nam châm giúp cảm biến nhận biết trạng thái của piston, từ đó có thể đưa tín hiệu về bộ điều khiển của máy.
⑦ Cổng cấp và xả khí
Các cổng khí được bố trí trên thân hoặc phần nắp của xi lanh để kết nối với đường ống khí nén. Với cấu hình tác động kép, khí nén được cấp luân phiên vào hai phía piston để tạo chuyển động đi ra và thu về. Việc lựa chọn đầu nối và đường ống phù hợp giúp hệ thống duy trì lưu lượng khí ổn định.
⑧ Ren và vị trí lắp đặt
Phần ren trên thân và ty piston giúp xi lanh MA kết nối với khung máy, đai ốc, khớp nối hoặc các phụ kiện cơ khí. Tùy phương án thiết kế, xi lanh có thể được bố trí theo nhiều kiểu lắp khác nhau. Khi thay thế xi lanh cũ, cần kiểm tra cả kích thước ren và khoảng không gian lắp đặt thay vì chỉ dựa vào đường kính piston.
⚙️ Cấu tạo ảnh hưởng như thế nào đến khả năng làm việc?
Trong thực tế, hiệu suất của xi lanh khí nén inox MA không phụ thuộc vào một chi tiết riêng lẻ mà là kết quả của sự phối hợp giữa thân xi lanh, piston, ty piston, phớt làm kín, nắp xi lanh và hệ thống cấp khí.
Thân và piston quyết định không gian làm việc; phớt đảm nhiệm khả năng giữ kín; ty piston truyền lực ra ngoài; trong khi cổng khí quyết định khả năng đưa khí vào và xả khí khỏi hai khoang làm việc. Vì vậy, khi lựa chọn hoặc thay thế xi lanh, cần xem xét đồng thời đường kính piston, hành trình, kích thước lắp đặt, kiểu kết nối và điều kiện vận hành của máy.
Lưu ý: Khi lựa chọn xi lanh MA để thay thế hoặc thiết kế cơ cấu mới, không nên chỉ căn cứ vào tên dòng sản phẩm. Cần đối chiếu đường kính piston, hành trình, kích thước tổng thể, kiểu lắp, kích thước ren và vị trí cổng khí với thiết kế thực tế của máy để đảm bảo khả năng lắp đặt và vận hành phù hợp.
🔄 Nguyên lý hoạt động xi lanh inox MA
Xi lanh inox MA hoạt động dựa trên nguyên lý biến đổi năng lượng của khí nén thành chuyển động tịnh tiến của piston và ty piston. Khi khí nén được đưa vào khoang làm việc thông qua các cổng khí, áp suất tác động lên bề mặt piston tạo ra lực đẩy. Piston sau đó di chuyển bên trong thân xi lanh và truyền chuyển động ra ngoài thông qua ty piston, từ đó thực hiện thao tác đẩy, kéo, kẹp, ép hoặc định vị trong cơ cấu máy.
Đối với cấu hình xi lanh khí nén inox MA tác động kép, hai phía của piston được sử dụng luân phiên để tạo chuyển động tiến và lùi. Khi van điều khiển thay đổi hướng cấp khí, khoang phía trước hoặc phía sau piston sẽ được cấp khí áp suất cao, trong khi khoang còn lại được xả khí. Nhờ đó, hướng chuyển động của ty piston có thể được điều khiển theo yêu cầu của hệ thống tự động hóa.
⚙️ Chu trình hoạt động cơ bản của xi lanh MA
Quá trình làm việc của xi lanh inox MA có thể được hiểu qua chuỗi hoạt động gồm cấp khí → tạo áp suất → piston dịch chuyển → ty piston truyền lực → xả khí → đảo chiều. Chu trình này được lặp lại theo tín hiệu điều khiển của máy để tạo ra chuyển động tuyến tính cần thiết.
01. Cấp khí vào xi lanh
Khí nén từ nguồn khí đi qua bộ xử lý khí và van điều khiển trước khi được đưa đến một trong các cổng của xi lanh. Áp suất khí tạo ra lực tác động lên bề mặt piston. Lưu lượng khí và áp suất cấp có ảnh hưởng đến tốc độ cũng như khả năng tạo lực của cơ cấu.
02. Piston bắt đầu dịch chuyển
Khi áp suất khí tác động lên piston, lực sinh ra làm piston dịch chuyển dọc theo trục của thân xi lanh. Bề mặt làm kín quanh piston giúp hạn chế khí đi qua giữa hai khoang và duy trì sự chênh lệch áp suất cần thiết để tạo chuyển động.
03. Ty piston truyền chuyển động
Piston được liên kết trực tiếp với ty piston. Khi piston di chuyển, ty piston cũng chuyển động theo và đưa lực ra bên ngoài thân xi lanh. Phần ren ở đầu ty có thể kết nối với khớp nối, càng gạt hoặc chi tiết cơ khí khác tùy theo thiết kế của máy.
04. Khoang đối diện được xả khí
Trong quá trình piston di chuyển, khí trong khoang phía đối diện được dẫn ra ngoài thông qua van điều khiển. Việc cấp khí ở một phía đồng thời xả khí ở phía còn lại giúp piston di chuyển theo hướng mong muốn và hạn chế hiện tượng hai phía cùng bị giữ áp.
05. Đạt đến cuối hành trình
Khi piston di chuyển đến vị trí cuối hành trình, ty piston đạt đến giới hạn chuyển động đã được xác định trong cấu hình xi lanh. Tùy thiết kế, xi lanh có thể sử dụng cơ cấu giảm chấn để hạn chế va đập khi piston tiến đến cuối hành trình.
06. Đảo chiều chuyển động
Khi van điều khiển chuyển sang trạng thái mới, hướng cấp khí được thay đổi. Khí nén được đưa sang khoang còn lại của piston, đồng thời khoang đang có áp suất được xả. Piston và ty piston vì vậy di chuyển ngược lại để hoàn thành chu trình làm việc.
📐 Mối quan hệ giữa áp suất, đường kính piston và lực tác động
Khả năng tạo lực của xi lanh MA phụ thuộc chủ yếu vào áp suất khí nén và diện tích tác dụng của piston. Về nguyên lý, khi áp suất làm việc tăng hoặc diện tích piston lớn hơn, lực tác động lý thuyết cũng tăng theo. Tuy nhiên, lực thực tế còn phụ thuộc vào ma sát, tình trạng phớt, tổn thất áp suất, tải trọng và điều kiện vận hành của toàn bộ hệ thống.
Do đó, khi lựa chọn xi lanh khí nén inox MA cho một cơ cấu cụ thể, không nên chỉ dựa vào đường kính piston. Cần xác định đồng thời tải cần di chuyển, hành trình, tốc độ yêu cầu, áp suất khí sẵn có và điều kiện lắp đặt để lựa chọn kích thước phù hợp.
🔄 Điều khiển tốc độ và độ ổn định chuyển động
Tốc độ của xi lanh inox MA không chỉ phụ thuộc vào áp suất mà còn chịu ảnh hưởng bởi lưu lượng khí đi vào và đi ra khỏi xi lanh. Trong hệ thống thực tế, van tiết lưu hoặc các phần tử điều chỉnh lưu lượng có thể được sử dụng để kiểm soát tốc độ piston. Việc điều chỉnh phù hợp giúp hạn chế hiện tượng piston chạy quá nhanh, va đập cuối hành trình hoặc chuyển động không ổn định.
🏭 Ứng dụng nguyên lý hoạt động trong máy công nghiệp
Nhờ khả năng tạo chuyển động tuyến tính và dễ dàng điều khiển bằng van khí nén, xi lanh MA có thể được tích hợp vào nhiều cơ cấu máy như cơ cấu đẩy sản phẩm, kẹp giữ chi tiết, đóng mở, định vị, cấp phôi và các cơ cấu chuyển động tự động. Với thân inox và thiết kế dạng tròn nhỏ gọn, dòng xi lanh này có thể phù hợp với những hệ thống yêu cầu khả năng chống ăn mòn và hình thức thiết bị gọn gàng.
📐 Thông số kỹ thuật xi lanh inox MA
Xi lanh inox MA được sản xuất với nhiều kích thước đường kính piston và hành trình khác nhau, giúp đáp ứng các yêu cầu về không gian lắp đặt và chuyển động tuyến tính trong máy móc. Trong nhóm kích thước được thể hiện trên bản vẽ, dòng MA có các đường kính piston 16mm, 20mm, 25mm, 32mm và 40mm.
Bảng kích thước dưới đây cung cấp các thông số hình học quan trọng của xi lanh khí nén inox MA, bao gồm kích thước theo từng kiểu lắp, chiều dài thân, kích thước ren, đường kính ngoài và các khoảng cách phục vụ thiết kế cơ cấu. Khi lựa chọn sản phẩm thay thế hoặc thiết kế máy mới, nên đối chiếu trực tiếp các kích thước này với không gian lắp đặt thực tế.
🔧 Dải đường kính piston xi lanh MA
Theo bản vẽ kích thước của dòng MA, các đường kính piston được thể hiện gồm MA16, MA20, MA25, MA32 và MA40. Mỗi kích thước có bộ thông số hình học riêng, vì vậy không nên sử dụng kích thước của một model cho model khác khi thiết kế hoặc gia công vị trí lắp đặt.
📊 Bảng kích thước xi lanh inox MA16 – MA40
| Đường kính piston |
CA | CM | U | AB | AC | AD | AF | B | C | D | DA | E | EA | F |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 114 | 114 | 98 | 38 | 60 | 10 | 91 | 21 | 12 | 6 | 22 | M6 × 1.0 | 16 | 10 |
| 20 | 137 | 128 | 116 | 40 | 76 | 16 | 108 | 27 | 16 | 8 | 28 | M8 × 1.25 | 20 | 12 |
| 25 | 141 | 134 | 120 | 44 | 76 | 16 | 110 | 30 | 16 | 10 | 30 | M10 × 1.25 | 22 | 17 |
| 32 | 147 | 134 | 120 | 44 | 76 | 16 | 113 | 35 | 16 | 12 | 30 | M10 × 1.25 | 22 | 17 |
| 40 | 149 | 136 | 122 | 46 | 76 | 16.5 | 113 | 41.5 | 20 | 16 | 32 | M12 × 1.25 | 24 | 17 |
🔩 Bảng kích thước ren và thông số lắp đặt
| Đường kính piston |
FA | G | GA | H | K | KA | M | MA | MB – CA | MB – CM | P | PA |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 5 | 22 | 6 | 5 | 6 | 7 | M16 × 1.5 | 16 | 16 | 16 | M5 × 0.8 | 7.5 |
| 20 | 6 | 29 | 7 | 6 | 8 | 9 | M22 × 1.5 | 12 | 21 | 12 | PT1/8 | 8 |
| 25 | 6 | 29 | 7 | 8 | 8 | 9 | M22 × 1.5 | 14 | 21 | 14 | PT1/8 | 8 |
| 32 | 6 | 32 | 8 | 10 | 10 | 12 | M24 × 2.0 | 14 | 27 | 14 | PT1/8 | 8 |
| 40 | 7 | 41 | 8 | 14 | 12 | 12 | M30 × 2.0 | 14 | 27 | 14 | PT1/8 | 8 |
📏 Cách đọc bảng kích thước xi lanh MA
Các ký hiệu A, AB, AC, AD, AF, B, C, D, DA, E, EA, F, G, H, K, KA, M, MA, MB, P và PA trên bảng tương ứng với các kích thước được thể hiện trên bản vẽ kỹ thuật của dòng MA. Khi thiết kế gá lắp, cần đối chiếu đồng thời bản vẽ và bảng kích thước để xác định đúng vị trí tâm lỗ, chiều dài, đường kính, kích thước ren và khoảng cách lắp đặt.
Đặc biệt, kích thước tổng thể của xi lanh còn phụ thuộc vào đường kính piston, hành trình và kiểu lắp. Vì vậy, khi cần thay thế một xi lanh đang sử dụng, khách hàng nên cung cấp đầy đủ model hoặc hình ảnh bản vẽ để đối chiếu trước khi đặt hàng.
🛠️ Lựa chọn kích thước phù hợp cho thiết kế máy
Khi lựa chọn xi lanh inox MA, cần xác định trước yêu cầu chuyển động của cơ cấu, sau đó lựa chọn đường kính piston và hành trình phù hợp. Đối với các trường hợp thay thế, nên ưu tiên đối chiếu theo kích thước lắp đặt thực tế thay vì chỉ lựa chọn theo tên gọi MA16, MA20, MA25, MA32 hoặc MA40.
📋 Tài liệu bản vẽ kích thước
Bản vẽ kích thước xi lanh khí nén inox MA16–MA40 được sử dụng để tham khảo các kiểu lắp CA, CM và U cùng hệ thống kích thước liên quan. Khi cần xác nhận chính xác cấu hình trước khi gia công hoặc thay thế, nên sử dụng bản vẽ đúng theo đường kính piston và kiểu lắp thực tế của sản phẩm.
📏 Hành trình phổ biến của xi lanh inox MA
Dòng xi lanh inox MA được cung cấp với nhiều lựa chọn hành trình theo từng đường kính piston, đáp ứng các cơ cấu chuyển động tuyến tính có khoảng dịch chuyển khác nhau. Việc lựa chọn đúng hành trình giúp ty piston di chuyển đủ khoảng cần thiết mà vẫn đảm bảo kích thước tổng thể phù hợp với không gian lắp đặt của máy.
Theo cấu hình sản phẩm, xi lanh khí nén inox MA có các nhóm đường kính piston MA16, MA20, MA25, MA32 và MA40. Mỗi nhóm có nhiều lựa chọn hành trình, từ các hành trình ngắn phục vụ cơ cấu nhỏ gọn đến hành trình dài 500 mm cho các cơ cấu cần khoảng dịch chuyển lớn.
🔹 Xi lanh MA16 – Hành trình từ 10 đến 500 mm
Các lựa chọn hành trình của MA16 gồm:
10 mm15 mm20 mm25 mm30 mm40 mm50 mm60 mm75 mm80 mm100 mm125 mm150 mm175 mm200 mm225 mm
250 mm275 mm300 mm350 mm400 mm450 mm500 mm
🔹 Xi lanh MA20 – Hành trình từ 10 đến 500 mm
Các lựa chọn hành trình của MA20 gồm:
10 mm • 15 mm • 20 mm • 25 mm • 30 mm • 40 mm • 50 mm • 60 mm • 75 mm • 80 mm • 100 mm • 125 mm • 150 mm • 175 mm • 200 mm • 225 mm • 250 mm • 275 mm • 300 mm • 350 mm • 400 mm • 450 mm • 500 mm
🔹 Xi lanh MA25 – Hành trình từ 25 đến 500 mm
Các lựa chọn hành trình của MA25 gồm:
25 mm • 50 mm • 75 mm • 100 mm • 125 mm • 150 mm • 175 mm • 200 mm • 225 mm • 250 mm • 275 mm • 300 mm • 350 mm • 400 mm • 450 mm • 500 mm
🔹 Xi lanh MA32 – Hành trình từ 25 đến 500 mm
Các lựa chọn hành trình của MA32 gồm:
25 mm • 50 mm • 70 mm • 75 mm • 100 mm • 125 mm • 150 mm • 175 mm • 200 mm • 225 mm • 250 mm • 275 mm • 300 mm • 350 mm • 400 mm • 450 mm • 500 mm
🔹 Xi lanh MA40 – Hành trình từ 25 đến 500 mm
Các lựa chọn hành trình của MA40 gồm:
25 mm • 50 mm • 75 mm • 100 mm • 125 mm • 150 mm • 175 mm • 200 mm • 225 mm • 250 mm • 275 mm • 300 mm • 350 mm • 400 mm • 450 mm • 500 mm
📐 Lựa chọn hành trình xi lanh MA theo thực tế
Khi lựa chọn xi lanh inox MA, hành trình cần được xác định dựa trên khoảng dịch chuyển thực tế của cơ cấu. Ví dụ, nếu cơ cấu máy cần ty piston di chuyển khoảng 100 mm thì có thể xem xét cấu hình MA16-100-S, MA20-100-S, MA25-100-S, MA32-100-S hoặc MA40-100-S tùy theo đường kính piston và yêu cầu lực tác động.
Đối với nhu cầu thay thế xi lanh đang sử dụng, nên kiểm tra đồng thời đường kính piston, hành trình, kiểu lắp, kích thước tổng thể và vị trí cổng khí trước khi đặt hàng để đảm bảo khả năng lắp đặt tương thích với máy.
📏 Hướng dẫn chọn đúng kích thước xi lanh MA
Khi lựa chọn xi lanh inox MA để lắp mới hoặc thay thế cho thiết bị đang sử dụng, không nên chỉ dựa vào đường kính piston hoặc tên model. Cần kiểm tra đồng thời đường kính piston, hành trình, kích thước tổng thể, kiểu lắp và vị trí làm việc của ty piston để đảm bảo xi lanh phù hợp với cơ cấu máy.
Đối với xi lanh khí nén inox MA, việc xác định kích thước có thể thực hiện dựa trên các dữ liệu cơ bản trên bản vẽ kỹ thuật. Trong đó, hai kích thước A và B được sử dụng để xác định hành trình, còn kích thước C dùng để đối chiếu đường kính trong của ống xi lanh.

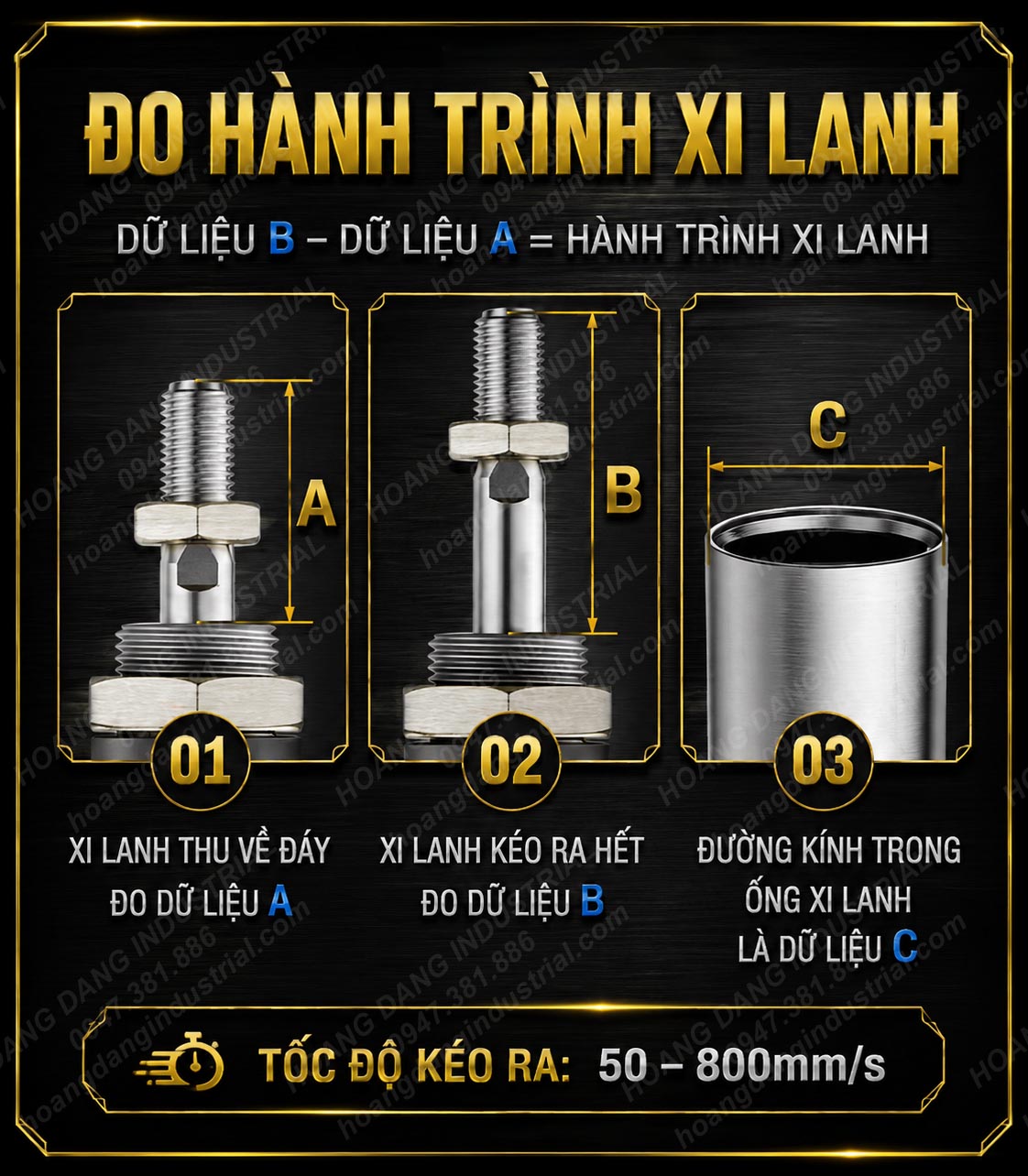

📐 Công thức xác định hành trình
Dữ liệu B − Dữ liệu A = Hành trình xi lanh
Kích thước A được đo khi ty piston thu về và kích thước B được đo khi ty piston kéo ra hết.
Hình minh họa cách xác định kích thước A, B và C khi kiểm tra xi lanh MA.
① Kích thước A – Ty piston thu về
Đo kích thước của xi lanh khi ty piston đang ở vị trí thu về. Đây là dữ liệu đầu tiên cần ghi nhận khi kiểm tra một xi lanh MA đang sử dụng hoặc cần thay thế.
② Kích thước B – Ty piston kéo ra hết
Đo kích thước tương ứng khi ty piston được kéo ra hoàn toàn. Lấy B trừ A để xác định khoảng dịch chuyển của ty piston.
③ Kích thước C – Đường kính trong
Kích thước C thể hiện đường kính trong của ống xi lanh, dùng để đối chiếu với kích thước piston và xác định đúng nhóm đường kính MA.
🔎 Các bước kiểm tra kích thước xi lanh MA
01. Đưa ty piston về vị trí thu hết và đo kích thước A.
02. Kéo ty piston ra hết hành trình và đo kích thước B.
03. Tính B − A để xác định hành trình xi lanh.
04. Kiểm tra đường kính trong C và đối chiếu với đường kính piston.
05. Kiểm tra thêm kiểu lắp, ren, kích thước tổng thể và vị trí cổng khí trước khi lựa chọn model.
⚠️ Lưu ý khi chọn xi lanh inox MA
Không nên chỉ căn cứ vào đường kính piston và hành trình khi lựa chọn xi lanh thay thế. Cần đối chiếu thêm chiều dài tổng thể, kiểu lắp, kích thước ren, vị trí cổng khí và không gian lắp đặt thực tế. Việc kiểm tra đầy đủ các kích thước giúp hạn chế tình trạng chọn đúng đường kính nhưng không thể lắp vừa vào máy.
🎯 Cần xác định đúng xi lanh MA để thay thế?
Anh/chị có thể gửi hình ảnh xi lanh đang sử dụng, kích thước A – B – C, đường kính piston, hành trình hoặc bản vẽ kỹ thuật để HOÀNG ĐĂNG INDUSTRIAL hỗ trợ đối chiếu và tư vấn cấu hình phù hợp.
📌 Khi nào nên sử dụng xi lanh MA
Xi lanh inox MA phù hợp với các hệ thống khí nén cần một cơ cấu chấp hành có thiết kế dạng tròn, kích thước tương đối gọn và khả năng tạo chuyển động tuyến tính ổn định. Dòng sản phẩm này đặc biệt phù hợp khi không gian lắp đặt bị giới hạn nhưng máy vẫn cần cơ cấu piston thực hiện chuyển động tiến – lùi theo hành trình xác định.
Tùy theo đường kính piston và hành trình cần thiết, người dùng có thể lựa chọn các cấu hình MA16, MA20, MA25, MA32 và MA40. Việc lựa chọn đúng kích thước giúp xi lanh làm việc phù hợp với tải, khoảng dịch chuyển và không gian thực tế của máy.
🏭 1. Cơ cấu máy cần chuyển động tuyến tính
Nên sử dụng xi lanh khí nén inox MA khi cơ cấu máy cần thực hiện chuyển động thẳng như đẩy, kéo, ép nhẹ, chặn, định vị hoặc đưa chi tiết từ vị trí này sang vị trí khác. Chuyển động của piston được điều khiển bằng khí nén thông qua các cổng cấp và xả khí trên thân xi lanh.
📐 2. Không gian lắp đặt tương đối hạn chế
Thiết kế thân tròn giúp xi lanh MA có thể bố trí trong nhiều cơ cấu máy có không gian lắp đặt hạn chế. Khi thiết kế máy, có thể lựa chọn đường kính piston và hành trình phù hợp để cân đối giữa kích thước xi lanh, khoảng dịch chuyển và không gian xung quanh cơ cấu.
🧼 3. Môi trường cần vật liệu inox
Dòng xi lanh inox MA là lựa chọn đáng cân nhắc khi thiết bị cần bề mặt thân xi lanh bằng vật liệu inox và yêu cầu khả năng chống ăn mòn tốt hơn so với các kết cấu thông thường. Đây là ưu điểm hữu ích trong các hệ thống có yêu cầu cao về vệ sinh, độ sạch hoặc thường xuyên tiếp xúc với môi trường có độ ẩm.
⚙️ 4. Khi cần nhiều lựa chọn đường kính và hành trình
Một ưu điểm đáng chú ý của dòng MA là có nhiều lựa chọn về đường kính piston và hành trình. Người dùng có thể lựa chọn theo từng cơ cấu thay vì phải sử dụng một kích thước duy nhất cho toàn bộ hệ thống.
MA16MA20MA25MA32MA40
🔧 5. Máy tự động và cơ cấu chấp hành
Xi lanh khí nén MA có thể được sử dụng trong các cơ cấu tự động hóa cần chuyển động tuyến tính như cơ cấu đẩy sản phẩm, chặn sản phẩm, định vị, đóng mở hoặc truyền động cho các bộ phận cơ khí. Khi tích hợp với van điện từ, bộ điều khiển và các phụ kiện khí nén phù hợp, xi lanh có thể trở thành một phần của hệ thống tự động hóa hoàn chỉnh.
🛠️ 6. Khi cần thay thế xi lanh đang sử dụng
Dòng MA cũng phù hợp để xem xét khi cần thay thế một xi lanh cũ trong máy. Tuy nhiên, không nên chỉ chọn theo tên model. Cần kiểm tra đường kính piston, hành trình, chiều dài tổng thể, kiểu lắp, kích thước ren, vị trí cổng khí và không gian lắp đặt để đảm bảo xi lanh mới có thể lắp đúng vào cơ cấu hiện tại.
⚠️ Khi nào không nên chọn xi lanh MA?
Nếu ứng dụng yêu cầu lực tác động rất lớn, tải trọng vượt khả năng của cơ cấu khí nén hoặc cần một loại truyền động đặc thù, cần tính toán lại toàn bộ hệ thống trước khi lựa chọn. Đặc biệt, không nên xác định model chỉ dựa vào đường kính piston mà bỏ qua tải thực tế, áp suất làm việc, hành trình và điều kiện lắp đặt.
🏭 Ứng dụng xi lanh inox MA
Xi lanh inox MA được sử dụng trong nhiều cơ cấu máy cần chuyển động tuyến tính bằng khí nén, đặc biệt là các hệ thống yêu cầu thiết kế gọn, dễ bố trí và có thân xi lanh bằng inox. Với các lựa chọn đường kính piston MA16, MA20, MA25, MA32 và MA40, dòng MA có thể được lựa chọn cho nhiều cơ cấu chấp hành khác nhau tùy theo tải, hành trình và không gian lắp đặt.
Trong thực tế, xi lanh khí nén inox MA thường đảm nhiệm các chuyển động như đẩy, kéo, chặn, định vị, ép nhẹ, đóng mở hoặc đưa chi tiết đến vị trí xác định. Khi kết hợp với van điều khiển, bộ lọc – điều áp và các phụ kiện khí nén phù hợp, xi lanh có thể tích hợp vào nhiều loại máy tự động và dây chuyền sản xuất.
⚙️ 1. Máy tự động và dây chuyền sản xuất
Xi lanh MA có thể được sử dụng làm cơ cấu chấp hành trong máy tự động, dây chuyền lắp ráp và các thiết bị sản xuất có yêu cầu chuyển động tuyến tính. Xi lanh đảm nhiệm việc đưa cơ cấu tiến – lùi theo tín hiệu điều khiển, giúp máy thực hiện các thao tác lặp lại với chu kỳ ổn định.
📦 2. Cơ cấu đẩy và định vị sản phẩm
Trong các máy đóng gói, phân loại hoặc cấp phôi, xi lanh khí nén inox MA có thể được sử dụng để đẩy sản phẩm, chặn phôi hoặc đưa chi tiết về đúng vị trí. Việc lựa chọn hành trình phù hợp giúp ty piston di chuyển đúng khoảng cách cần thiết mà không làm tăng kích thước tổng thể của cơ cấu một cách không cần thiết.
🔩 3. Máy lắp ráp và cơ cấu ép
Dòng xi lanh inox MA có thể được sử dụng trong các cơ cấu lắp ráp cần chuyển động ép hoặc đưa chi tiết vào vị trí. Một số ứng dụng có thể gặp gồm ép lắp chi tiết, giữ phôi, chặn sản phẩm hoặc hỗ trợ cơ cấu gá trong quá trình lắp ráp. Khi lựa chọn cần xác định rõ lực yêu cầu và điều kiện làm việc thực tế của máy.
🧼 4. Thiết bị có yêu cầu sử dụng thân xi lanh inox
Với kết cấu thân bằng inox, xi lanh MA là lựa chọn phù hợp để xem xét trong những thiết bị cần bề mặt kim loại dễ vệ sinh và khả năng chống ăn mòn tốt hơn so với kết cấu thông thường. Tùy môi trường thực tế, cần đánh giá thêm hóa chất, độ ẩm, nhiệt độ và phương pháp vệ sinh trước khi lựa chọn cấu hình.
Thiết bị tự độngMáy đóng góiMáy lắp rápCơ cấu chấp hành
🛠️ 5. Cơ cấu kẹp, chặn và giữ phôi
Trong các máy gia công và thiết bị cơ khí tự động, xi lanh MA có thể tham gia vào các cơ cấu chặn phôi, giữ chi tiết hoặc tạo chuyển động cho cơ cấu kẹp. Xi lanh được lựa chọn dựa trên lực cần thiết, hành trình và cách bố trí thực tế để đảm bảo cơ cấu hoạt động ổn định.
🤖 6. Robot và hệ thống tự động hóa
Xi lanh khí nén inox MA có thể được tích hợp vào các cơ cấu phụ trợ của robot, máy tự động và hệ thống cấp phôi. Các ứng dụng thường tập trung vào chuyển động tuyến tính đơn giản như đẩy, chặn, định vị hoặc thay đổi vị trí của chi tiết trong một chu trình tự động.
🔄 7. Cơ cấu thay thế và cải tạo máy
Khi cải tạo máy hoặc thay thế xi lanh đã sử dụng lâu ngày, dòng MA có thể được xem xét nếu các thông số cơ khí và khí nén tương thích. Trước khi thay thế, nên kiểm tra đường kính piston, hành trình, chiều dài tổng thể, ren lắp đặt, vị trí cổng khí và kiểu gá để hạn chế phát sinh thay đổi cơ khí không cần thiết.
🎯 Cần chọn xi lanh inox MA cho máy?
Gửi cho HOÀNG ĐĂNG INDUSTRIAL hình ảnh cơ cấu, đường kính piston, hành trình, tải trọng hoặc bản vẽ máy. HDI hỗ trợ kiểm tra thông số và tư vấn xi lanh inox MA phù hợp với ứng dụng thực tế.
⭐ Ưu điểm xi lanh inox MA
Xi lanh inox MA được thiết kế theo dạng xi lanh khí nén thân tròn, hướng đến các cơ cấu máy cần chuyển động tuyến tính ổn định trong một kết cấu tương đối gọn. Việc sử dụng thân inox kết hợp với các chi tiết gia công chính xác giúp dòng xi lanh khí nén inox MA đáp ứng tốt nhiều yêu cầu về độ bền cơ khí, khả năng làm kín và độ ổn định trong quá trình vận hành.
Bên cạnh vật liệu thân xi lanh, các chi tiết như thanh piston, ren kết nối, cụm phớt và các vị trí lắp ghép cũng ảnh hưởng trực tiếp đến khả năng hoạt động của sản phẩm. Vì vậy, khi lựa chọn xi lanh MA cho máy, nên xem xét tổng thể cấu tạo và điều kiện làm việc thay vì chỉ dựa vào đường kính piston.
🔩 1. Thanh piston có độ cứng và khả năng chống mài mòn tốt
Thanh piston là bộ phận trực tiếp truyền chuyển động từ piston ra cơ cấu bên ngoài. Theo cấu hình thể hiện trên sản phẩm, bề mặt thanh piston được hoàn thiện nhẵn, giúp giảm ảnh hưởng của ma sát trong quá trình chuyển động qua cụm làm kín. Kết cấu này phù hợp với các cơ cấu cần piston chuyển động tiến – lùi thường xuyên.
🛢️ 2. Cụm phớt hỗ trợ khả năng làm kín
Cụm phớt là một trong những bộ phận quan trọng của xi lanh inox MA, có nhiệm vụ duy trì khả năng làm kín giữa các chi tiết chuyển động và thân xi lanh. Cấu trúc phớt được bố trí phù hợp với quá trình chuyển động của piston, góp phần hạn chế rò rỉ khí và duy trì sự ổn định của cơ cấu trong quá trình làm việc.
🧰 3. Ren gia công chính xác, thuận tiện khi lắp đặt
Các vị trí ren trên xi lanh được gia công để phục vụ kết nối, cố định và lắp đặt với các chi tiết của máy. Ren có độ chính xác phù hợp giúp quá trình lắp ghép thuận tiện hơn, đồng thời hỗ trợ tạo liên kết chắc chắn giữa xi lanh và cơ cấu máy.
🏗️ 4. Thân xi lanh inox chắc chắn, bề mặt dễ vệ sinh
Thân của xi lanh khí nén inox MA sử dụng kết cấu inox dạng ống tròn, tạo nên vẻ ngoài gọn và chắc chắn. Bề mặt kim loại tương đối nhẵn giúp thuận tiện hơn trong quá trình vệ sinh và kiểm tra thiết bị, đặc biệt khi xi lanh được lắp trong các cụm máy có yêu cầu cao về độ sạch của bề mặt.
📐 5. Nhiều lựa chọn đường kính piston và hành trình
Dòng MA được xây dựng với nhiều lựa chọn đường kính piston, giúp người dùng dễ dàng lựa chọn cấu hình theo không gian lắp đặt và yêu cầu chuyển động của máy. Các nhóm đường kính gồm MA16, MA20, MA25, MA32 và MA40.
MA16
MA20
MA25
MA32
MA40
⚙️ 6. Thiết kế phù hợp cho nhiều cơ cấu máy
Thiết kế dạng thân tròn và nhiều lựa chọn kích thước giúp xi lanh MA có thể được bố trí trong nhiều cơ cấu chấp hành khác nhau. Sản phẩm có thể được sử dụng cho các chuyển động đẩy, kéo, chặn, định vị hoặc đưa chi tiết trong máy tự động hóa, thiết bị cơ khí và dây chuyền sản xuất.
📋 Tóm tắt các ưu điểm chính
✅ Thân xi lanh inox dạng tròn, kết cấu gọn.
✅ Thanh piston có bề mặt hoàn thiện nhẵn.
✅ Cụm phớt hỗ trợ khả năng làm kín.
✅ Ren và các vị trí kết nối được gia công chính xác.
✅ Có nhiều đường kính piston từ MA16 đến MA40.
✅ Nhiều lựa chọn hành trình cho từng cơ cấu máy.
🔍 So sánh xi lanh inox MA với các giải pháp khác
Khi lựa chọn xi lanh inox MA, doanh nghiệp không chỉ cần quan tâm đến đường kính piston hoặc hành trình mà còn phải xem xét môi trường làm việc, không gian lắp đặt, yêu cầu về vật liệu, tần suất chuyển động và phương thức điều khiển của máy. Mỗi loại cơ cấu chấp hành đều có ưu điểm riêng và phù hợp với một nhóm ứng dụng khác nhau.
Dòng xi lanh khí nén inox MA nổi bật ở kết cấu thân inox dạng tròn, kích thước gọn và khả năng lựa chọn nhiều đường kính piston. Theo thông số kỹ thuật của dòng MA, sản phẩm có các cỡ piston 16, 20, 25, 32 và 40 mm, dạng tác động kép và sử dụng khí nén đã được lọc.
| Tiêu chí | Xi lanh inox MA | Xi lanh thân nhôm | Xi lanh tiêu chuẩn kích thước lớn | Cơ cấu truyền động điện |
|---|---|---|---|---|
| Vật liệu / kết cấu | Thân inox, dạng tròn gọn | Thường sử dụng thân nhôm | Kết cấu thường lớn hơn, tùy dòng | Động cơ, vít me hoặc cơ cấu truyền động điện |
| Không gian lắp đặt | Gọn, phù hợp cơ cấu nhỏ | Gọn, nhiều kiểu lựa chọn | Cần nhiều không gian hơn tùy kích thước | Phụ thuộc motor và cơ cấu truyền động |
| Phương thức tạo chuyển động | Khí nén, tác động kép | Khí nén | Khí nén | Điện |
| Điều khiển tiến – lùi | Phù hợp điều khiển bằng van khí nén | Phù hợp điều khiển bằng van khí nén | Phù hợp điều khiển bằng van khí nén | Điều khiển điện tử |
| Khả năng lựa chọn hành trình | Nhiều lựa chọn theo từng đường kính | Tùy dòng sản phẩm | Thường có nhiều lựa chọn | Có thể thiết lập hành trình theo hệ truyền động |
| Môi trường sử dụng | Phù hợp các môi trường cần thân inox và yêu cầu vệ sinh, chống tác động môi trường tốt hơn | Phù hợp môi trường công nghiệp thông thường | Phù hợp máy công nghiệp cần lực và kích thước lớn hơn | Phù hợp hệ thống cần điều khiển vị trí, tốc độ hoặc hành trình bằng điện |
| Khi nên ưu tiên | Cơ cấu nhỏ, cần inox, chuyển động tuyến tính khí nén | Cơ cấu phổ thông, ưu tiên chi phí và trọng lượng | Cơ cấu cần kích thước hoặc lực lớn hơn | Ứng dụng cần điều khiển chuyển động bằng điện |
🔩 MA so với xi lanh thân nhôm
Nếu máy làm việc trong môi trường công nghiệp thông thường và yêu cầu chính là tối ưu chi phí hoặc giảm khối lượng, xi lanh thân nhôm có thể là lựa chọn phù hợp. Ngược lại, khi thiết kế ưu tiên xi lanh inox với bề mặt kim loại dễ vệ sinh và kết cấu thân inox, dòng MA có lợi thế rõ ràng hơn về định hướng sử dụng.
Điểm quan trọng là không nên mặc định rằng mọi môi trường ăn mòn đều có thể sử dụng inox mà không cần kiểm tra. Khi ứng dụng tiếp xúc trực tiếp với hóa chất hoặc yêu cầu vệ sinh đặc biệt, cần xác nhận đúng mác inox và vật liệu phớt của cấu hình cụ thể trước khi lựa chọn.
⚙️ MA so với xi lanh tiêu chuẩn kích thước lớn
Các dòng xi lanh kích thước lớn phù hợp khi cơ cấu cần lực tác động cao hơn hoặc yêu cầu kết cấu khác với dạng mini. Trong khi đó, xi lanh MA tập trung vào nhóm cơ cấu nhỏ và vừa với các đường kính piston từ MA16 đến MA40. Đây là lựa chọn đáng cân nhắc khi không gian lắp đặt bị giới hạn nhưng vẫn cần chuyển động tuyến tính bằng khí nén.
⚡ MA so với cơ cấu truyền động điện
Nếu cơ cấu chỉ cần thực hiện các chuyển động tiến – lùi, đẩy, kéo, chặn hoặc định vị cơ bản, xi lanh khí nén inox MA có thể là giải pháp đơn giản và dễ tích hợp với hệ thống van khí nén. Ngược lại, cơ cấu truyền động điện phù hợp hơn khi máy cần kiểm soát chính xác vị trí, tốc độ, gia tốc hoặc thực hiện nhiều vị trí dừng khác nhau.
🎯 Khi nào nên chọn xi lanh inox MA?
Xi lanh inox MA phù hợp khi hệ thống cần một cơ cấu chấp hành khí nén dạng tròn, kích thước gọn, thân inox và có nhiều lựa chọn đường kính piston, hành trình. Dòng MA hiện có các nhóm đường kính 16, 20, 25, 32 và 40 mm; tùy cấu hình có thể lựa chọn nhiều kiểu lắp và hành trình khác nhau. :contentReference[oaicite:2]{index=2}
Đối với doanh nghiệp thiết kế máy, lựa chọn cuối cùng nên dựa trên lực cần thiết, tải thực tế, hành trình, tốc độ, không gian lắp đặt, môi trường làm việc và cách điều khiển. Không nên chỉ chọn theo đường kính piston hoặc vật liệu thân xi lanh.
🧱 Vật liệu chế tạo xi lanh inox MA
Vật liệu chế tạo là một trong những yếu tố ảnh hưởng trực tiếp đến độ bền, khả năng làm việc và tuổi thọ của xi lanh inox MA. Không chỉ riêng phần thân, một bộ xi lanh hoàn chỉnh còn bao gồm nhiều chi tiết như ty piston, nắp trước, nắp sau, piston, các chi tiết liên kết và hệ thống phớt làm kín. Mỗi bộ phận đảm nhiệm một chức năng khác nhau nên yêu cầu về vật liệu và gia công cũng không hoàn toàn giống nhau.
Đối với dòng xi lanh khí nén inox MA, kết cấu thân dạng tròn và bề mặt kim loại giúp sản phẩm phù hợp với các cơ cấu máy yêu cầu thiết kế gọn, dễ vệ sinh và có tính thẩm mỹ công nghiệp cao. Tuy nhiên, khi lựa chọn sản phẩm cho một môi trường đặc biệt, cần kiểm tra chính xác vật liệu của từng chi tiết và cấu hình phớt trước khi đưa vào sử dụng.
🔩 Thân xi lanh – kết cấu inox dạng tròn
Thân là bộ phận tạo thành khoang làm việc của piston và đồng thời là phần kết cấu chính của xi lanh inox MA. Dạng thân inox giúp bề mặt ngoài có khả năng chống oxy hóa tốt hơn so với các vật liệu thép thông thường trong những điều kiện làm việc phù hợp.
Bề mặt phía trong thân xi lanh cần được gia công với độ chính xác phù hợp để piston và hệ thống phớt có thể chuyển động ổn định. Đây là yếu tố quan trọng đối với độ kín khí, ma sát và độ ổn định trong quá trình vận hành.
⚙️ Ty piston – bề mặt yêu cầu độ chính xác cao
Ty piston là chi tiết truyền lực trực tiếp từ piston ra cơ cấu bên ngoài. Bề mặt ty cần có độ nhẵn và độ chính xác phù hợp để hạn chế ma sát, giảm nguy cơ làm hư hỏng phớt và duy trì chuyển động tuyến tính ổn định.
Trong hình ảnh kỹ thuật của dòng MA, ty piston được thể hiện với bề mặt kim loại sáng và kết cấu ren ở đầu ty để kết nối với cơ cấu máy. Khi sử dụng thực tế, không nên tác động lực ngang hoặc tải lệch tâm quá mức lên ty piston nếu thiết kế máy không có cơ cấu dẫn hướng phù hợp.
🔧 Nắp trước và nắp sau
Nắp trước và nắp sau có nhiệm vụ đóng kín hai đầu thân xi lanh, đồng thời tích hợp các vị trí kết nối và các chi tiết cần thiết cho quá trình lắp đặt. Đối với dòng xi lanh MA, phần nắp được thiết kế theo dạng nhỏ gọn để phù hợp với tổng thể thân xi lanh tròn.
Độ chính xác của các bề mặt lắp ghép tại khu vực này ảnh hưởng trực tiếp đến khả năng làm kín và độ ổn định của toàn bộ cụm xi lanh. Vì vậy, khi thay thế nắp hoặc sửa chữa, cần sử dụng đúng kích thước và cấu hình tương ứng với đường kính piston.
🛡️ Piston và các chi tiết làm kín
Piston là bộ phận phân chia hai khoang khí và nhận áp suất khí nén để tạo ra lực chuyển động. Bao quanh piston và các vị trí dẫn hướng là hệ thống phớt, vòng làm kín hoặc các chi tiết đàn hồi có nhiệm vụ hạn chế rò khí giữa các khoang.
Đối với xi lanh khí nén inox MA, vật liệu phớt có vai trò rất quan trọng vì chúng tiếp xúc trực tiếp với bề mặt chuyển động. Khi lựa chọn xi lanh cho môi trường có nhiệt độ cao, hóa chất, dầu hoặc yêu cầu vệ sinh đặc biệt, cần xác nhận loại phớt và giới hạn làm việc thực tế của sản phẩm.
🔩 Ren, đai ốc và chi tiết liên kết
Các vị trí ren trên xi lanh đảm nhiệm chức năng liên kết với đai ốc, đầu nối hoặc cơ cấu máy. Chất lượng gia công ren ảnh hưởng đến độ chắc chắn khi lắp đặt và khả năng căn chỉnh xi lanh trong quá trình vận hành.
Khi lắp đặt, cần tránh siết quá lực hoặc sử dụng dụng cụ không phù hợp làm biến dạng ren. Đối với các ứng dụng cần tháo lắp thường xuyên, việc kiểm tra tình trạng ren và bề mặt tiếp xúc cũng giúp hạn chế hiện tượng lỏng liên kết sau thời gian vận hành.
📋 Tổng hợp vật liệu và chức năng từng bộ phận
| Bộ phận | Định hướng vật liệu | Chức năng chính |
|---|---|---|
| Thân xi lanh | Inox | Tạo khoang làm việc và bảo vệ cụm piston |
| Ty piston | Kim loại gia công chính xác | Truyền lực và tạo chuyển động tuyến tính |
| Piston | Vật liệu phù hợp với kết cấu piston | Nhận áp suất khí và tạo lực |
| Phớt làm kín | Vật liệu đàn hồi chuyên dụng | Làm kín và hạn chế rò khí |
| Nắp trước / nắp sau | Kim loại theo cấu hình sản phẩm | Đóng kín hai đầu và tạo vị trí lắp đặt |
| Ren & chi tiết liên kết | Kim loại phù hợp với từng chi tiết | Kết nối xi lanh với máy và phụ kiện |
⚠️ Lưu ý khi lựa chọn vật liệu
Không nên chỉ dựa vào tên gọi xi lanh inox để kết luận sản phẩm phù hợp với mọi môi trường. Mác inox cụ thể, vật liệu ty piston, loại phớt, nhiệt độ làm việc, môi trường hóa chất và điều kiện vệ sinh đều có thể ảnh hưởng đến khả năng sử dụng thực tế. Với các ứng dụng đặc biệt, khách hàng nên cung cấp môi trường làm việc và yêu cầu kỹ thuật để xác định đúng cấu hình trước khi đặt hàng.
🛠️ Hướng dẫn lắp đặt và phụ kiện xi lanh inox MA
Việc lắp đặt đúng cách có ảnh hưởng trực tiếp đến độ ổn định, độ kín khí và tuổi thọ của xi lanh inox MA. Ngoài việc lựa chọn đúng đường kính piston và hành trình, người thiết kế máy cần xác định chính xác vị trí gá xi lanh, hướng chuyển động, tải tác động lên ty piston và loại phụ kiện kết nối với cơ cấu chấp hành.
Dòng xi lanh khí nén inox MA có thể kết hợp với nhiều loại phụ kiện đầu ty và kiểu gá khác nhau. Việc lựa chọn phụ kiện phù hợp giúp giảm tải lệch tâm, tạo liên kết chắc chắn và thuận tiện hơn khi căn chỉnh cơ cấu máy.
Các loại phụ kiện kết nối và chân gá thường được sử dụng cho cơ cấu xi lanh khí nén.
📐 Bước 1 – Xác định vị trí và hướng lắp xi lanh
Trước khi lắp xi lanh MA, cần xác định vị trí cố định thân xi lanh và hướng chuyển động của ty piston. Trục chuyển động của piston nên được căn thẳng với cơ cấu mà xi lanh trực tiếp tác động để hạn chế lực ngang và tải lệch tâm.
Không nên để ty piston phải chịu lực uốn hoặc lực ngang liên tục nếu cơ cấu máy chưa được thiết kế để chịu tải theo phương này. Trong những trường hợp cần truyền chuyển động qua khớp nối hoặc cơ cấu có góc thay đổi, nên sử dụng phụ kiện đầu ty phù hợp.
🔩 Bước 2 – Kết nối đường khí và kiểm tra hệ thống
Kết nối đường ống khí vào đúng các cổng khí của xi lanh. Đường ống cần được bố trí gọn, tránh bị gập, xoắn hoặc chịu lực kéo trong quá trình máy hoạt động. Trước khi vận hành, cần kiểm tra các đầu nối để hạn chế nguy cơ rò khí.
Nguồn khí cấp cho hệ thống cần được xử lý phù hợp theo yêu cầu của mạch khí nén. Việc sử dụng khí sạch và kiểm soát điều kiện làm việc giúp hạn chế bụi bẩn xâm nhập vào bên trong xi lanh và giảm ảnh hưởng đến hệ thống phớt.
⚙️ Bước 3 – Lắp phụ kiện vào đầu ty piston
Phụ kiện đầu ty giúp kết nối piston với cơ cấu chuyển động của máy. Tùy thiết kế, có thể sử dụng khớp nối chữ I, khớp nối chữ Y, khớp nối dạng mắt cá hoặc các loại khớp nối chuyên dụng khác.
Khi lắp phụ kiện ren vào ty piston, cần đảm bảo đúng kích thước ren và siết chắc vừa đủ. Không nên dùng lực quá lớn trực tiếp lên ty piston vì có thể làm ảnh hưởng đến ren hoặc gây sai lệch vị trí của cơ cấu.
🧩 Các loại phụ kiện thường gặp
🔗 Khớp nối chữ I
Dùng để tạo liên kết thẳng giữa ty piston và cơ cấu máy, phù hợp với các cơ cấu chuyển động có phương tác động tương đối cố định.
🔗 Khớp nối chữ Y
Phù hợp với các cơ cấu cần liên kết dạng càng hoặc chốt, giúp kết nối ty piston với cụm máy theo dạng khớp.
🔘 Khớp nối mắt cá
Dùng cho những cơ cấu cần khả năng điều chỉnh góc liên kết nhất định giữa ty piston và cơ cấu chấp hành.
🔘 Khớp nối nổi
Có thể sử dụng trong những cơ cấu cần bù một phần sai lệch vị trí giữa ty piston và cơ cấu dẫn động.
📐 Đế bích FA
Kiểu gá dạng mặt bích, phù hợp khi cần cố định xi lanh vào mặt phẳng hoặc khung máy thông qua các vị trí bắt bulông.
📐 Chân đế L – LB
Dùng để gá thân xi lanh lên khung hoặc mặt đế của máy, phù hợp với các thiết kế cần cố định xi lanh theo phương vuông góc.
🔩 Đế đuôi chảo – SDB
Dùng tại vị trí phía đuôi xi lanh trong những kết cấu cần kiểu gá có khả năng liên kết bằng chốt hoặc khớp.
🛠️ Bước 4 – Căn chỉnh và chạy thử
Sau khi hoàn thành lắp đặt, cần kiểm tra lại toàn bộ vị trí gá, ren liên kết, đường ống và phụ kiện trước khi cấp khí. Cho xi lanh hoạt động ở điều kiện áp suất phù hợp và quan sát chuyển động của ty piston trong cả hai chiều.
Nếu piston chuyển động không đều, xuất hiện tiếng ồn bất thường, rung mạnh hoặc có dấu hiệu rò khí, nên dừng máy để kiểm tra nguyên nhân. Đặc biệt, cần kiểm tra khả năng bị lệch tâm hoặc tải ngang tác động lên ty piston.
🎯 Nguyên tắc chọn phụ kiện cho xi lanh MA
Phụ kiện cần được lựa chọn dựa trên đường kính piston, kích thước ren ty, kiểu gá, hướng chuyển động và kết cấu thực tế của máy. Không nên chọn phụ kiện chỉ dựa trên hình dạng bên ngoài. Với những cơ cấu có chuyển động góc hoặc tải lệch tâm, cần ưu tiên giải pháp liên kết phù hợp để hạn chế lực ngang truyền lên ty piston.
⚠️ Lưu ý khi sử dụng xi lanh inox MA
Để xi lanh inox MA hoạt động ổn định và duy trì độ kín trong thời gian dài, cần sử dụng đúng điều kiện làm việc và lắp đặt phù hợp với kết cấu của máy. Đặc biệt, không nên chỉ quan tâm đến đường kính piston mà cần đồng thời kiểm tra hành trình, áp suất khí, tải tác động và phương thức gá lắp.
⚠️ 1. Không vượt quá điều kiện làm việc phù hợp
Khi sử dụng xi lanh khí nén inox MA, cần lựa chọn nguồn khí và điều kiện vận hành phù hợp với thông số của từng kích thước. Không nên tự ý tăng áp suất hoặc vận hành liên tục ngoài phạm vi thiết kế vì có thể làm tăng tải lên piston, phớt và các bộ phận làm kín.
🔧 2. Tránh tải ngang lên ty piston
Ty piston được thiết kế chủ yếu để truyền chuyển động theo phương trục. Khi lắp đặt, cần căn chỉnh xi lanh thẳng với cơ cấu chuyển động. Tải lệch tâm hoặc lực ngang kéo dài có thể làm tăng ma sát, gây mòn không đều và ảnh hưởng đến tuổi thọ của cụm làm kín.
🧹 3. Giữ sạch ty piston và khu vực lắp đặt
Cần hạn chế bụi bẩn, mạt kim loại, nước hoặc các tạp chất bám trên ty piston và khu vực cổng khí. Đặc biệt trong môi trường gia công cơ khí, nên có biện pháp bảo vệ phù hợp để hạn chế chất bẩn bám vào bề mặt ty khi piston chuyển động.
🔩 4. Kiểm tra ren và phụ kiện trước khi vận hành
Các loại khớp nối, đai ốc, chân đế, đế bích và phụ kiện gá phải đúng kích thước với xi lanh inox MA. Sau khi lắp đặt cần kiểm tra độ chắc chắn của các vị trí liên kết, tránh tình trạng phụ kiện bị lỏng trong quá trình máy hoạt động.
💨 5. Kiểm tra rò rỉ khí
Nếu hệ thống xuất hiện hiện tượng tụt áp, piston hoạt động yếu, chuyển động không ổn định hoặc có tiếng xì khí bất thường, cần kiểm tra các đầu nối, đường ống và vị trí làm kín. Không nên tiếp tục vận hành khi chưa xác định được nguyên nhân.
🛑 6. Ngắt nguồn khí trước khi tháo lắp
Trước khi tháo xi lanh, tháo phụ kiện hoặc bảo trì hệ thống, cần ngắt nguồn khí và xả áp suất còn lại trong mạch. Việc này giúp hạn chế chuyển động ngoài ý muốn của piston và bảo đảm an toàn cho người thực hiện bảo trì.
📌 Khuyến nghị khi đưa xi lanh vào máy
Đối với hệ thống tự động hóa, nên kiểm tra đồng thời đường kính piston, hành trình xi lanh, kiểu gá, phụ kiện đầu ty, áp suất làm việc và tải thực tế trước khi đặt hàng. Nếu chưa xác định được cấu hình phù hợp, nên cung cấp bản vẽ hoặc thông số cơ cấu để được tư vấn lựa chọn.
🔧 Bảo trì xi lanh inox MA
Bảo trì đúng cách giúp xi lanh inox MA duy trì chuyển động ổn định, hạn chế rò rỉ khí và kéo dài tuổi thọ của các bộ phận làm kín. Với hệ thống khí nén công nghiệp, nên xây dựng lịch kiểm tra định kỳ thay vì chỉ xử lý khi xi lanh đã xuất hiện sự cố.
🔍 1. Kiểm tra ty piston
Thường xuyên quan sát bề mặt ty piston trong quá trình vận hành. Ty cần giữ được bề mặt sạch, không xuất hiện vết xước sâu, biến dạng hoặc dấu hiệu ăn mòn bất thường. Nếu phát hiện ty piston bị cong hoặc hư hỏng, cần kiểm tra nguyên nhân trước khi tiếp tục sử dụng.
💨 2. Kiểm tra rò rỉ khí
Theo dõi các vị trí cổng khí, đầu nối, đường ống và khu vực làm kín. Hiện tượng xi lanh chạy yếu, tốc độ không ổn định hoặc có tiếng xì khí có thể là dấu hiệu cần kiểm tra hệ thống khí nén và các bộ phận làm kín.
🧹 3. Vệ sinh định kỳ
Loại bỏ bụi, dầu bẩn, mạt kim loại và các tạp chất bám trên thân cũng như ty piston. Đối với máy hoạt động trong môi trường nhiều bụi hoặc có chất lỏng bắn vào, cần tăng tần suất vệ sinh để hạn chế tạp chất đi vào khu vực làm kín.
🔩 4. Kiểm tra vị trí gá lắp
Kiểm tra các đai ốc, ren liên kết, khớp nối và phụ kiện gá xi lanh. Nếu vị trí lắp bị lệch hoặc liên kết bị lỏng, tải tác động lên ty piston có thể không còn đúng phương làm việc, dẫn đến tăng ma sát và mài mòn.
⚙️ 5. Theo dõi chuyển động của piston
Khi vận hành, piston cần chuyển động đều theo hành trình thiết kế. Các hiện tượng như giật, rung, chạy chậm bất thường hoặc không đạt hết hành trình nên được kiểm tra sớm để xác định nguyên nhân từ nguồn khí, đường ống, tải cơ khí hoặc chính xi lanh.
🛠️ 6. Kiểm tra và thay thế bộ phận làm kín khi cần
Nếu xi lanh xuất hiện rò khí bên trong hoặc bên ngoài, cần kiểm tra các bộ phận làm kín. Không nên tiếp tục sử dụng kéo dài khi phớt đã xuống cấp vì có thể làm giảm hiệu suất chuyển động và ảnh hưởng đến độ ổn định của hệ thống.
📌 Khuyến nghị bảo trì
Tần suất bảo trì nên được điều chỉnh theo tần suất hoạt động, môi trường làm việc, tải tác động và mức độ sạch của nguồn khí. Với dây chuyền chạy liên tục, nên đưa việc kiểm tra xi lanh vào kế hoạch bảo trì định kỳ của toàn bộ hệ thống khí nén.
❓ Lỗi thường gặp & Cách khắc phục xi lanh inox MA
Trong quá trình sử dụng xi lanh inox MA, một số hiện tượng như rò rỉ khí, piston chuyển động không đều, không đạt hết hành trình hoặc lực tác động giảm có thể xuất hiện do nguồn khí, đường ống, tải cơ khí, cách lắp đặt hoặc các bộ phận làm kín. Việc xác định đúng nguyên nhân sẽ giúp xử lý nhanh và tránh thay thế linh kiện không cần thiết.
💨 1. Xi lanh bị rò rỉ khí
Nguyên nhân có thể: đầu nối hoặc đường ống khí chưa kín, ren lắp đặt bị lỏng, bộ phận làm kín bị mòn hoặc bề mặt ty piston có vấn đề.
Cách khắc phục: kiểm tra lần lượt các cổng khí, đầu nối và đường ống; siết lại các vị trí liên kết nếu cần. Nếu vẫn còn rò khí, kiểm tra bộ phận làm kín và bề mặt ty piston để xác định nguyên nhân.
⚙️ 2. Piston chuyển động chậm hoặc không ổn định
Nguyên nhân có thể: áp suất hoặc lưu lượng khí chưa phù hợp, đường ống bị hạn chế dòng khí, tải cơ khí quá lớn hoặc cơ cấu lắp đặt bị lệch.
Cách khắc phục: kiểm tra nguồn khí và lưu lượng cấp cho xi lanh; kiểm tra đường ống, van điều khiển và các đầu nối. Đồng thời kiểm tra độ đồng tâm của cơ cấu truyền động và tình trạng ty piston.
📏 3. Xi lanh không đạt hết hành trình
Nguyên nhân có thể: hành trình lựa chọn không phù hợp với cơ cấu máy, vật cản cơ khí, áp suất khí không đủ hoặc tải tác động vượt khả năng làm việc.
Cách khắc phục: kiểm tra lại hành trình thực tế của cơ cấu, loại bỏ vật cản và kiểm tra áp suất làm việc. Khi thay thế xi lanh, cần lựa chọn đúng đường kính piston và hành trình theo yêu cầu của thiết bị.
🔩 4. Ty piston bị rung, lệch hoặc khó di chuyển
Nguyên nhân có thể: xi lanh lắp không đồng trục với cơ cấu dẫn động, tải ngang tác động lên ty piston hoặc các vị trí gá lắp bị lệch.
Cách khắc phục: kiểm tra lại vị trí gá, khớp nối và hướng chuyển động của tải. Cần hạn chế tải ngang lên ty piston và bảo đảm xi lanh làm việc đúng phương chuyển động thiết kế.
🧹 5. Xi lanh hoạt động giật cục hoặc phát tiếng ồn bất thường
Nguyên nhân có thể: nguồn khí không ổn định, tạp chất trong hệ thống, tốc độ chuyển động được điều chỉnh chưa phù hợp hoặc cơ cấu cơ khí đang chịu ma sát lớn.
Cách khắc phục: kiểm tra chất lượng nguồn khí, bộ lọc và đường ống; kiểm tra lại van điều chỉnh tốc độ. Đồng thời kiểm tra các điểm tiếp xúc cơ khí để loại bỏ nguyên nhân gây cản trở chuyển động.
🛠️ 6. Xi lanh bị giảm lực tác động
Nguyên nhân có thể: áp suất cấp không đủ, rò rỉ khí, tải thực tế lớn hơn thiết kế hoặc đường kính piston chưa phù hợp với yêu cầu lực.
Cách khắc phục: kiểm tra áp suất tại hệ thống, tìm vị trí rò khí và đánh giá lại tải làm việc. Nếu nguyên nhân đến từ việc chọn sai kích thước, cần tính toán lại lực yêu cầu trước khi lựa chọn xi lanh khí nén inox MA thay thế.
📌 Kiểm tra theo thứ tự để xử lý nhanh
Khi xi lanh inox MA hoạt động không bình thường, nên kiểm tra theo trình tự: nguồn khí → đường ống và đầu nối → van điều khiển → vị trí lắp đặt → tải cơ khí → ty piston và bộ phận làm kín. Cách kiểm tra này giúp khoanh vùng nguyên nhân trước khi tháo xi lanh hoặc thay thế linh kiện.
🖼️ Hình ảnh thực tế xi lanh inox MA
Hình ảnh thực tế xi lanh inox MA được ghi nhận trong quá trình đóng gói, kiểm tra và sử dụng sản phẩm. Các hình ảnh giúp khách hàng có thêm góc nhìn trực quan về thân xi lanh, ty piston, cổng khí, đầu ren và các kiểu kết cấu thực tế của dòng xi lanh khí nén inox MA.
Xi lanh inox MA32X25SCA – hình ảnh thực tế
Xi lanh inox MA – hình ảnh sản phẩm thực tế khi đóng gói
Xi lanh inox MA – hình ảnh thực tế trong khay hàng
Xi lanh inox MA – thân inox và kết cấu cổng khí
Xi lanh inox MA – nhiều kích thước và cấu hình thực
📌 Lưu ý: Hình ảnh thực tế có thể khác nhau về kích thước, hành trình, kiểu đầu nối hoặc phụ kiện đi kèm tùy theo từng cấu hình đặt hàng. Khi cần xác nhận đúng model, kích thước và hành trình, khách hàng nên cung cấp yêu cầu kỹ thuật để được kiểm tra trước khi đặt hàng.
🎬 Video sản phẩm Xi lanh inox MA
🚚 Cung cấp & giao hàng xi lanh inox MA toàn quốc
HOÀNG ĐĂNG INDUSTRIAL cung cấp xi lanh inox MA và các dòng xi lanh khí nén inox phục vụ nhà máy, xưởng cơ khí, đơn vị chế tạo máy, doanh nghiệp tự động hóa và bộ phận bảo trì thiết bị công nghiệp trên toàn quốc.
Dòng xi lanh MA có nhiều lựa chọn đường kính piston gồm MA16, MA20, MA25, MA32 và MA40, kết hợp nhiều lựa chọn hành trình từ ngắn đến dài. Nhờ đó, khách hàng có thể lựa chọn cấu hình phù hợp với không gian lắp đặt, khoảng dịch chuyển và yêu cầu chuyển động thực tế của máy.
Khách hàng không nhất thiết phải xác định chính xác model ngay từ đầu. Chỉ cần cung cấp mã xi lanh, đường kính piston, hành trình, kích thước lắp đặt, hình ảnh sản phẩm hoặc bản vẽ máy,
HDI có thể hỗ trợ đối chiếu và tư vấn cấu hình phù hợp.
📍 Khu vực cung cấp & hỗ trợ kỹ thuật
HOÀNG ĐĂNG INDUSTRIAL hỗ trợ cung cấp xi lanh inox MA cho khách hàng tại các tỉnh thành trên toàn quốc, đặc biệt là các khu vực tập trung nhiều nhà máy sản xuất, khu công nghiệp, xưởng cơ khí, doanh nghiệp chế tạo máy và hệ thống tự động hóa.
🇻🇳 MIỀN BẮC
Hà Nội – Bắc Ninh – Hải Phòng – Hưng Yên –
Hải Dương – Quảng Ninh – Thái Nguyên –
Vĩnh Phúc – Ninh Bình
Cung cấp cho nhà máy, xưởng cơ khí, dây chuyền sản xuất
và doanh nghiệp tự động hóa.
- KCN Yên Phong
- KCN Quế Võ
- KCN Tiên Sơn
- KCN VSIP Bắc Ninh
- KCN Quang Minh
- KCN Thăng Long
- KCN Tràng Duệ
- KCN Đình Vũ
🇻🇳 MIỀN TRUNG
Thanh Hóa – Nghệ An – Hà Tĩnh – Quảng Bình –
Đà Nẵng – Quảng Nam – Quảng Ngãi –
Bình Định – Khánh Hòa
Hỗ trợ các doanh nghiệp cơ khí, chế tạo máy,
gia công và tự động hóa.
- KCN VSIP Nghệ An
- KCN Nam Cấm
- KCN Vũng Áng
- KCN Hòa Khánh
- KCN Liên Chiểu
- KCN Hòa Cầm
- KCN Chu Lai
- KCN Dung Quất
🇻🇳 MIỀN NAM
TP. Hồ Chí Minh – Bình Dương – Đồng Nai –
Long An – Tây Ninh – Bà Rịa – Vũng Tàu –
Bình Phước – Cần Thơ
Phục vụ nhà máy sản xuất, xưởng cơ khí,
đơn vị chế tạo máy và hệ thống tự động hóa.
- KCN VSIP Bình Dương
- KCN Sóng Thần
- KCN Mỹ Phước
- KCN Biên Hòa
- KCN Amata
- KCN Long Thành
- KCN Nhơn Trạch
- KCN Hiệp Phước
🏭 Phục vụ nhà máy, xưởng cơ khí & doanh nghiệp tự động hóa
Xi lanh inox MA phù hợp với nhiều cơ cấu chuyển động tuyến tính trong máy móc công nghiệp. Sản phẩm có thể được sử dụng cho các hệ thống cần thiết kế gọn, chuyển động ổn định và thuận tiện cho việc tích hợp vào cơ cấu máy.
Chế tạo máy
Tích hợp vào máy chuyên dụng và cơ cấu truyền động.
Cơ khí
Phục vụ các cơ cấu kẹp, đẩy, kéo và định vị.
Tự động hóa
Tích hợp vào dây chuyền và hệ thống điều khiển khí nén.
Bảo trì
Thay thế xi lanh cũ và phục hồi cơ cấu máy.
📦 Hỗ trợ giao hàng xi lanh inox MA đến doanh nghiệp
HOÀNG ĐĂNG INDUSTRIAL hỗ trợ giao hàng đến:
- 🏭 Nhà máy và xưởng sản xuất trong khu công nghiệp.
- ⚙️ Xưởng cơ khí và đơn vị chế tạo máy.
- 🤖 Công ty tự động hóa và tích hợp hệ thống.
- 🔧 Bộ phận bảo trì, sửa chữa máy công nghiệp.
- 📦 Kho hàng và địa chỉ nhận hàng của doanh nghiệp.
- 🚚 Khách hàng tại các tỉnh thành trên toàn quốc.
Thời gian giao hàng được xác nhận theo model, kích thước, số lượng đặt hàng và địa điểm nhận hàng tại thời điểm khách hàng gửi yêu cầu.
🔧 Hỗ trợ kỹ thuật trước khi đặt hàng
Đối với xi lanh inox MA, lựa chọn đúng đường kính piston, hành trình và kiểu lắp ngay từ đầu sẽ giúp sản phẩm phù hợp hơn với không gian lắp đặt và yêu cầu chuyển động của máy.
Nếu chưa biết chính xác mã hàng, khách hàng có thể gửi hình ảnh xi lanh đang sử dụng, kích thước piston, hành trình, kích thước lắp đặt hoặc bản vẽ máy. HDI hỗ trợ đối chiếu thông số và tư vấn lựa chọn phù hợp.
Gửi yêu cầu
Gửi model, kích thước, hành trình hoặc hình ảnh.
Kiểm tra kỹ thuật
Đối chiếu kích thước và cấu hình phù hợp.
Báo giá
Xác nhận model, số lượng và phương án cung cấp.
Giao hàng
Đóng gói và bàn giao vận chuyển theo đơn hàng.
📋 Thông tin nên cung cấp khi đặt xi lanh inox MA
| Thông tin | Ví dụ / yêu cầu |
|---|---|
| Model | MA16 / MA20 / MA25 / MA32 / MA40 |
| Đường kính piston | 16 / 20 / 25 / 32 / 40 mm |
| Hành trình | Ví dụ: 25 / 50 / 100 / 200 / 300 / 500 mm |
| Kiểu lắp | Kiểu CA / CM / U hoặc theo thiết kế máy |
| Số lượng | Số lượng cần sử dụng |
| Ứng dụng | Máy tự động hóa, cơ cấu đẩy, kéo, kẹp, định vị… |
📞 Cần mua xi lanh inox MA? Gửi thông tin để HDI báo giá nhanh
Nếu doanh nghiệp đang tìm
xi lanh inox MA, xi lanh khí nén inox hoặc cần thay thế xi lanh đang sử dụng, anh/chị chỉ cần gửi cho HOÀNG ĐĂNG INDUSTRIAL một trong các thông tin: model, đường kính piston, hành trình, số lượng, hình ảnh sản phẩm hoặc bản vẽ lắp đặt.
HDI hỗ trợ
báo giá nhanh – giá tốt – tư vấn kỹ thuật giúp khách hàng xác định đúng kích thước và cấu hình trước khi đặt hàng.
Gửi mã hàng hoặc hình ảnh sản phẩm đang sử dụng,
HDI hỗ trợ kiểm tra và tư vấn cấu hình phù hợp.
HOÀNG ĐĂNG INDUSTRIAL – Cung cấp xi lanh khí nén, linh kiện cơ khí và vật tư công nghiệp cho doanh nghiệp trên toàn quốc.
🧠 Câu hỏi thường gặp về xi lanh inox MA
Xi lanh inox MA là dòng
xi lanh khí nén inox dạng thân tròn, được sử dụng
trong nhiều cơ cấu chuyển động tuyến tính của máy móc công nghiệp,
tự động hóa và thiết bị chế tạo máy.
Dưới đây là những câu hỏi thường gặp khi lựa chọn
xi lanh MA, bao gồm kích thước piston, hành trình,
kiểu lắp, ứng dụng, cách lựa chọn và khả năng thay thế.
Bấm vào từng câu hỏi để xem thông tin chi tiết.
📞 Cần tư vấn xi lanh inox MA?
Gửi model, hành trình, số lượng, hình ảnh hoặc bản vẽ
để HOÀNG ĐĂNG INDUSTRIAL hỗ trợ kiểm tra cấu hình,
báo giá nhanh – giá tốt – tư vấn kỹ thuật.
🔎 Từ khóa liên quan đến xi lanh inox MA
Nhóm từ khóa dưới đây được xây dựng xoay quanh chủ đề xi lanh inox MA, tập trung vào nhu cầu tìm kiếm sản phẩm, model, kích thước piston, hành trình, cấu tạo, nguyên lý hoạt động, ứng dụng và nhu cầu mua hàng trong lĩnh vực khí nén công nghiệp.
Các từ khóa được phân nhóm theo từng mục đích tìm kiếm nhằm mở rộng phạm vi SEO cho sản phẩm nhưng vẫn đảm bảo nội dung tự nhiên, phù hợp với khách hàng B2B như nhà máy, xưởng cơ khí, đơn vị chế tạo máy, doanh nghiệp tự động hóa và bộ phận bảo trì.
🎯 Từ khóa chính
- xi lanh inox MA
- xi lanh khí nén inox MA
- xi lanh MA
- xi lanh inox khí nén
- xi lanh khí nén MA
🔩 Từ khóa sản phẩm & model
- xi lanh MA16
- xi lanh MA20
- xi lanh MA25
- xi lanh MA32
- xi lanh MA40
- xi lanh inox MA16
- xi lanh inox MA20
- xi lanh inox MA25
- xi lanh inox MA32
- xi lanh inox MA40
- xi lanh MA dạng tròn
- xi lanh inox thân tròn
- xi lanh khí nén thân inox
- xi lanh khí nén thân tròn MA
📐 Từ khóa thông số kỹ thuật
- thông số xi lanh inox MA
- thông số xi lanh MA
- kích thước xi lanh MA
- đường kính piston xi lanh MA
- đường kính piston MA16
- đường kính piston MA20
- đường kính piston MA25
- đường kính piston MA32
- đường kính piston MA40
- áp suất làm việc xi lanh MA
- kích thước lắp đặt xi lanh MA
- bản vẽ xi lanh inox MA
- catalog xi lanh MA
- thông số kỹ thuật xi lanh khí nén inox
📏 Từ khóa theo hành trình
- xi lanh MA hành trình 25mm
- xi lanh MA hành trình 50mm
- xi lanh MA hành trình 100mm
- xi lanh MA hành trình 150mm
- xi lanh MA hành trình 200mm
- xi lanh MA hành trình 250mm
- xi lanh MA hành trình 300mm
- xi lanh MA hành trình 400mm
- xi lanh MA hành trình 500mm
- xi lanh inox MA hành trình dài
- xi lanh MA hành trình ngắn
- hành trình xi lanh khí nén MA
- chọn hành trình xi lanh MA
⚙️ Từ khóa cấu tạo & kỹ thuật
- cấu tạo xi lanh inox MA
- nguyên lý hoạt động xi lanh MA
- cấu tạo xi lanh khí nén inox
- ty piston xi lanh MA
- thân xi lanh inox MA
- phớt xi lanh MA
- cổng khí xi lanh MA
- kiểu lắp xi lanh MA
- phụ kiện xi lanh MA
- lắp đặt xi lanh inox MA
- bảo trì xi lanh MA
- sửa chữa xi lanh inox MA
🏭 Từ khóa theo ứng dụng công nghiệp
- xi lanh inox MA dùng cho máy tự động
- xi lanh MA cho máy chế tạo
- xi lanh khí nén inox cho nhà máy
- xi lanh MA cho máy công nghiệp
- xi lanh MA cho máy đóng gói
- xi lanh MA cho dây chuyền tự động hóa
- xi lanh MA cho cơ cấu kẹp
- xi lanh MA cho cơ cấu đẩy
- xi lanh MA cho cơ cấu kéo
- xi lanh MA cho cơ cấu định vị
- xi lanh khí nén inox công nghiệp
- xi lanh inox dùng trong tự động hóa
🛠️ Từ khóa kỹ thuật, lỗi & bảo trì
- xi lanh MA bị rò khí
- xi lanh MA chạy chậm
- xi lanh MA không đủ lực
- xi lanh MA không hồi
- xi lanh MA bị kẹt
- xi lanh MA hoạt động không ổn định
- cách kiểm tra xi lanh MA
- cách bảo trì xi lanh inox MA
- hướng dẫn lắp đặt xi lanh MA
- cách thay xi lanh MA
- kiểm tra phớt xi lanh MA
- kiểm tra ty piston xi lanh MA
🔍 Từ khóa theo nhu cầu mua hàng
- mua xi lanh inox MA
- giá xi lanh inox MA
- giá xi lanh khí nén inox
- xi lanh MA giá tốt
- xi lanh inox MA công nghiệp
- xi lanh MA cho nhà máy
- xi lanh MA thay thế
- thay thế xi lanh inox MA
- cung cấp xi lanh inox MA
- mua xi lanh khí nén inox
- xi lanh MA số lượng lớn
- xi lanh MA theo yêu cầu
- báo giá xi lanh inox MA
- tư vấn xi lanh MA
📍 Từ khóa địa phương
Có thể kết hợp từ khóa sản phẩm với khu vực khách hàng đang tìm
nguồn cung xi lanh khí nén công nghiệp:
- xi lanh inox MA Hà Nội
- xi lanh inox MA Bắc Ninh
- xi lanh inox MA Hải Phòng
- xi lanh inox MA Hưng Yên
- xi lanh inox MA Hải Dương
- xi lanh inox MA Thái Nguyên
- xi lanh inox MA Vĩnh Phúc
- xi lanh inox MA Đà Nẵng
- xi lanh inox MA Quảng Nam
- xi lanh inox MA Quảng Ngãi
- xi lanh inox MA Bình Dương
- xi lanh inox MA Đồng Nai
- xi lanh inox MA TP.HCM
- xi lanh inox MA Long An
📌 Lưu ý:
Các từ khóa được sử dụng nhằm mở rộng chủ đề tìm kiếm liên quan đến
xi lanh inox MA. Khi triển khai nội dung, nên ưu tiên
ngữ cảnh kỹ thuật và nhu cầu thực tế của khách hàng thay vì lặp lại
từ khóa một cách máy móc.
📊 Khám phá thêm sản phẩm & nội dung liên quan
Nếu anh đang tìm xi lanh inox MA cho máy tự động hóa,
xưởng cơ khí, dây chuyền sản xuất hoặc cần thay thế xi lanh đang sử dụng,
có thể tham khảo thêm các dòng sản phẩm và nội dung kỹ thuật liên quan
tại HOÀNG ĐĂNG INDUSTRIAL.
🔩 Xi lanh khí nén
Tham khảo các dòng xi lanh khí nén dùng cho cơ cấu
đẩy, kéo, kẹp, định vị và truyền động tuyến tính trong máy tự động hóa,
thiết bị công nghiệp và dây chuyền sản xuất.
⚙️ Xi lanh theo thương hiệu
Lựa chọn xi lanh theo thương hiệu và cấu hình kỹ thuật phù hợp
với hệ thống máy hiện có, đặc biệt khi cần thay thế hoặc đồng bộ
thiết bị khí nén trong dây chuyền.
🔧 Thiết bị khí nén liên quan
Các thiết bị điều khiển, xử lý khí và phụ kiện giúp hoàn thiện
hệ thống làm việc của xi lanh inox MA trong máy
tự động hóa và các cơ cấu khí nén công nghiệp.
🔗 Xi lanh inox liên quan
Tham khảo thêm danh mục xi lanh inox và các nội dung liên quan
với nhu cầu sử dụng.
📚 Nội dung kỹ thuật liên quan đến xi lanh inox
Ngoài thông tin sản phẩm, khách hàng có thể tham khảo các nội dung kỹ thuật liên quan để hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, lựa chọn, lắp đặt và bảo trì xi lanh khí nén.
🎯 Cần chọn xi lanh inox theo yêu cầu thực tế?
Nếu chưa xác định được đường kính piston, hành trình, kiểu lắp hoặc model xi lanh inox MA phù hợp, anh/chị có thể gửi cho HOÀNG ĐĂNG INDUSTRIAL hình ảnh, bản vẽ, thông số máy hoặc model đang sử dụng để được hỗ trợ kiểm tra và tư vấn cấu hình phù hợp.
📞 Báo giá nhanh – Giá tốt – Tư vấn kỹ thuật
☎ Hotline: 0947 381 886
💬 Zalo: 0947 381 886
🏆 Vì sao nên chọn HOÀNG ĐĂNG INDUSTRIAL (HDI)?
HOÀNG ĐĂNG INDUSTRIAL (HDI) định hướng trở thành đơn vị cung cấp thiết bị và giải pháp công nghiệp cho nhà máy, xưởng cơ khí, doanh nghiệp tự động hóa và các hệ thống sản xuất. Với các sản phẩm như xi lanh inox, xi lanh khí nén, thiết bị khí nén và linh kiện tự động hóa, HDI tập trung vào khả năng đáp ứng đúng yêu cầu kỹ thuật thay vì chỉ cung cấp sản phẩm đơn lẻ.
Từ khâu xác định model, kiểm tra thông số, tư vấn cấu hình, đặt hàng đến giao hàng và hỗ trợ sau bán, HDI hướng đến một quy trình cung cấp rõ ràng, thuận tiện và phù hợp với nhu cầu thực tế của từng hệ thống máy.
Chuyên cung cấp thiết bị công nghiệp
Tập trung vào nhóm thiết bị truyền động, khí nén, tự động hóa và linh kiện cơ khí phục vụ nhà máy, xưởng sản xuất và hệ thống máy công nghiệp.
Tư vấn theo yêu cầu kỹ thuật
Hỗ trợ kiểm tra model, đường kính piston, hành trình, lực ép, kiểu lắp và điều kiện làm việc để lựa chọn cấu hình phù hợp với ứng dụng.
Nguồn hàng & cấu hình đa dạng
Có nhiều lựa chọn về kích thước, lực ép, hành trình, kiểu lắp và phụ kiện, thuận tiện khi cần thay thế hoặc xây dựng cấu hình mới cho máy.
Giao hàng trên toàn quốc
Hỗ trợ giao thiết bị đến nhà máy, xưởng cơ khí, doanh nghiệp tự động hóa và khách hàng tại nhiều tỉnh thành trên toàn quốc.
Báo giá minh bạch – nhanh chóng
Tiếp nhận yêu cầu và phản hồi báo giá theo thông tin kỹ thuật thực tế, giúp bộ phận mua hàng dễ dàng kiểm tra model, số lượng và phương án cung cấp.
Hỗ trợ trước & sau bán hàng
Đồng hành trong quá trình lựa chọn, lắp đặt, kiểm tra và sử dụng thiết bị; hỗ trợ xử lý các vấn đề kỹ thuật khi phát sinh trong quá trình vận hành.
⭐ Cam kết từ HOÀNG ĐĂNG INDUSTRIAL
✅ Tư vấn dựa trên thông số và nhu cầu sử dụng thực tế.
✅ Cung cấp thông tin model và cấu hình rõ ràng.
✅ Hỗ trợ kiểm tra sản phẩm trước khi đặt hàng.
✅ Hỗ trợ khách hàng trong quá trình lắp đặt và sử dụng.
✅ Đáp ứng nhu cầu đơn hàng từ số lượng nhỏ đến dự án.
✅ Ưu tiên giải pháp phù hợp thay vì chỉ bán một model cố định.
📞 Cần tư vấn & báo giá xi lanh inox?
Gửi cho HOÀNG ĐĂNG INDUSTRIAL model, đường kính piston, hành trình hoặc bản vẽ kỹ thuật. Đội ngũ HDI sẽ hỗ trợ kiểm tra thông số và tư vấn xi lanh inox phù hợp với nhu cầu thực tế.
0947.381.886 📩 Gửi yêu cầu tư vấn
Đánh giá
Chưa có đánh giá nào.
