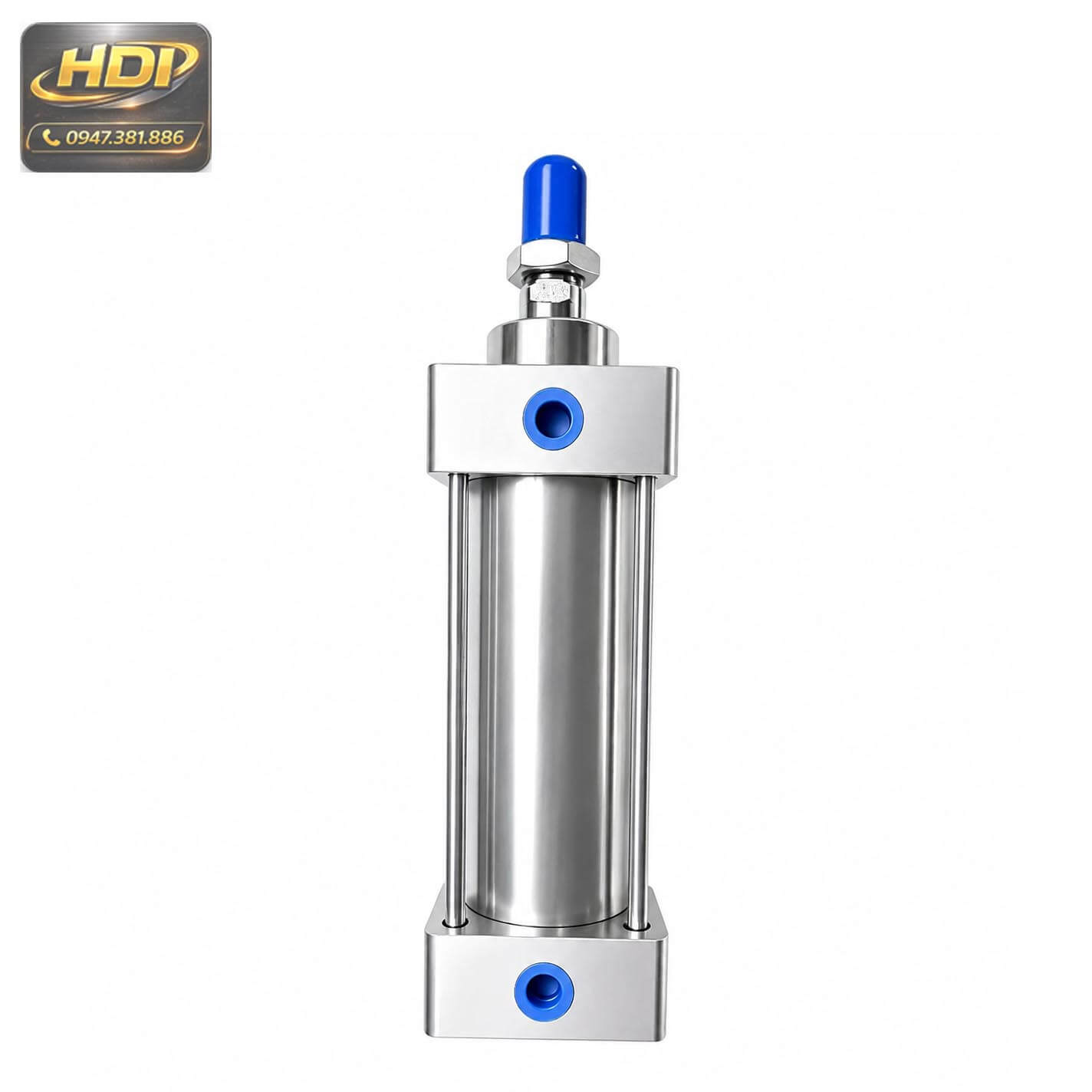

🔩 Sản phẩm xi lanh inox SC là gì?
Xi lanh inox SC là dòng xi lanh khí nén tác động kép được thiết kế theo dạng kết cấu SC, sử dụng thân xi lanh bằng inox cùng các chi tiết dẫn hướng và truyền động phù hợp cho hệ thống khí nén công nghiệp. Nhờ kết cấu chắc chắn, bề mặt inox dễ vệ sinh và khả năng làm việc trong nhiều điều kiện khác nhau, sản phẩm được sử dụng trong các hệ thống máy tự động hóa, máy sản xuất và thiết bị cơ khí.
Dòng xi lanh khí nén inox SC có nhiều lựa chọn đường kính piston từ 32 đến 250 mm, kết hợp với nhiều hành trình tiêu chuẩn và hành trình dài. Cấu hình tác động kép cho phép piston thực hiện chuyển động ra và về bằng khí nén, phù hợp với các cơ cấu cần kiểm soát chuyển động hai chiều.
Trong thực tế, xi lanh inox 304 thường được lựa chọn khi hệ thống yêu cầu bề mặt kim loại dễ vệ sinh, độ bền cơ học tốt và khả năng sử dụng trong môi trường sản xuất đặc thù. Với nhiều kích thước, hành trình và kiểu lắp, xi lanh SC có thể được lựa chọn theo tải, không gian lắp đặt và yêu cầu chuyển động của từng máy.

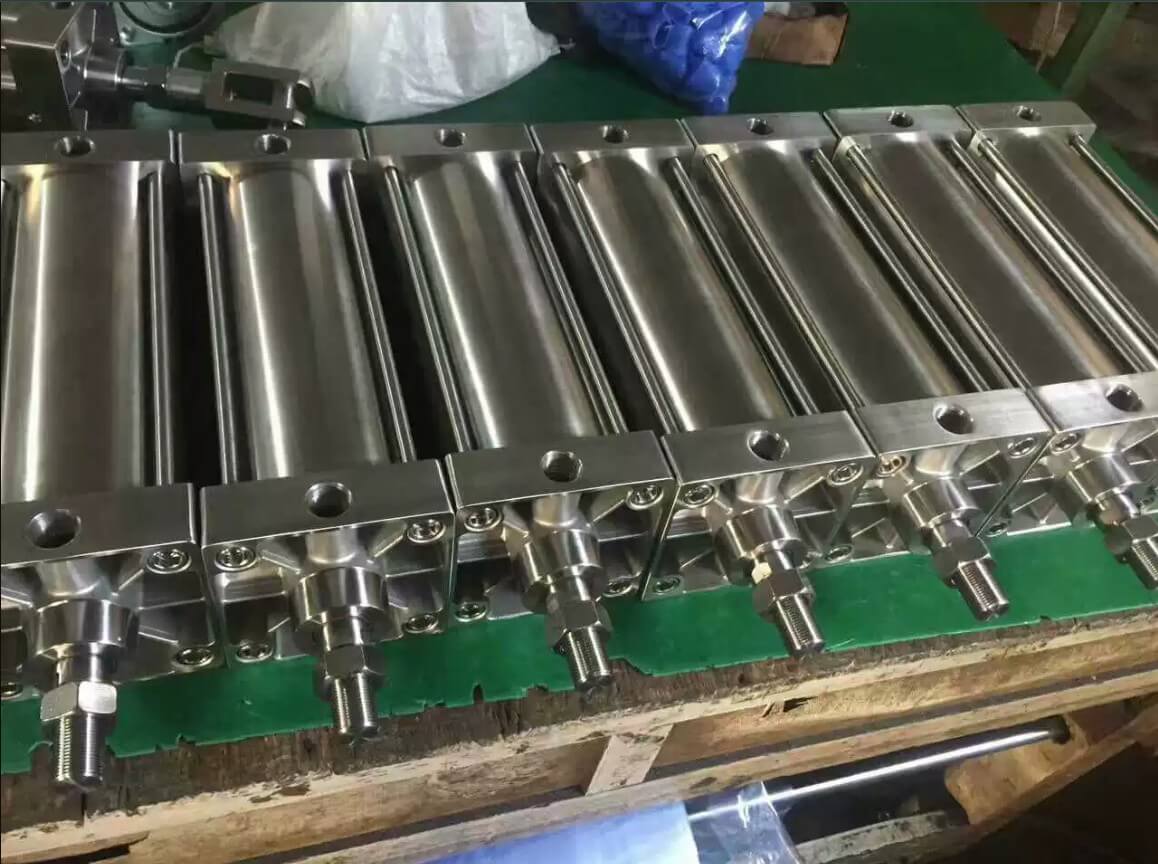

Xi lanh inox SC với nhiều kích thước và cấu hình phục vụ hệ thống khí nén công nghiệp.
Kết cấu xi lanh chắc chắn
Thân xi lanh và các chi tiết kết cấu được thiết kế hướng đến độ ổn định khi làm việc trong hệ thống khí nén công nghiệp.
Tác động kép
Khí nén được sử dụng để điều khiển chuyển động hai chiều của piston, phù hợp với các cơ cấu cần hành trình ra và về chủ động.
Nhiều lựa chọn kích thước
Có các đường kính từ SC32 đến SC250 và nhiều lựa chọn hành trình, thuận tiện khi thiết kế hoặc thay thế xi lanh cho máy.
📊 Một số thông tin nổi bật của dòng SC
• Đường kính piston: 32 – 250 mm
• Kiểu tác động: Tác động kép
• Áp suất hoạt động: 0.15 – 1.0 MPa
• Áp suất chịu được: 1.5 MPa
• Nhiệt độ làm việc: -20 – 70°C
• Tốc độ hoạt động: 30 – 800 mm/s
📞 Cần chọn xi lanh inox SC theo yêu cầu máy?
Anh/chị có thể gửi đường kính piston, hành trình, tải trọng, kiểu lắp hoặc bản vẽ kỹ thuật để HDI kiểm tra cấu hình và tư vấn dòng xi lanh khí nén inox SC phù hợp.
☎️ Hotline / Zalo: 0947 381 886
💬 Nhắn Zalo 📋 Yêu cầu báo giá

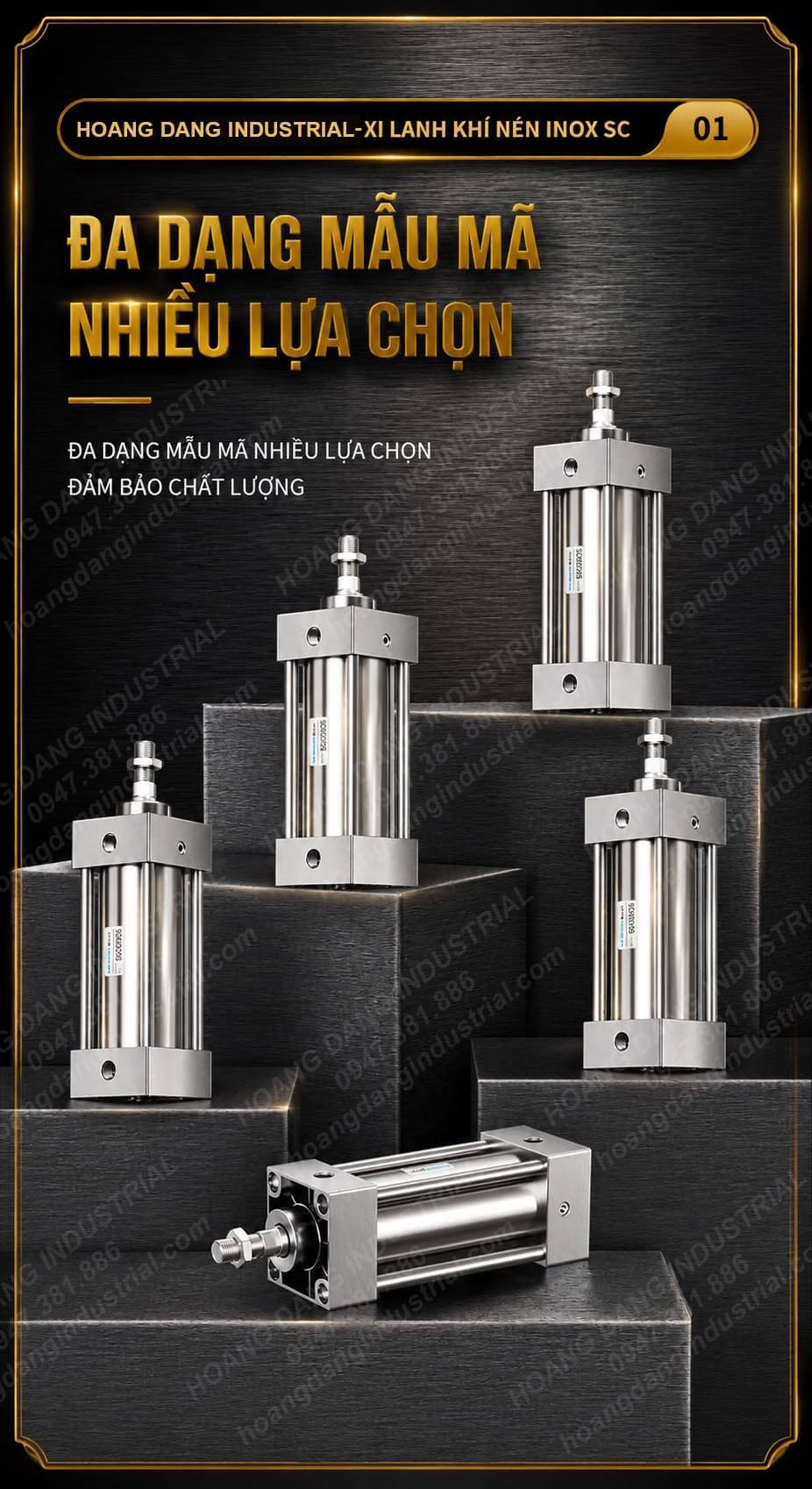

⚙️ Tổng quan dòng sản phẩm xi lanh inox SC
Xi lanh inox SC là dòng xi lanh khí nén tiêu chuẩn được phát triển theo cấu hình tác động kép, hướng đến các hệ thống máy tự động hóa, thiết bị cơ khí và dây chuyền sản xuất cần cơ cấu truyền động tuyến tính ổn định. Dòng sản phẩm có nhiều lựa chọn đường kính piston, hành trình và kiểu lắp, giúp kỹ sư dễ dàng lựa chọn theo tải trọng, không gian lắp đặt và yêu cầu chuyển động của máy.
Với cấu hình xi lanh khí nén inox, dòng SC có thể được lựa chọn từ các kích thước nhỏ như SC32, SC40, SC50 đến các đường kính lớn hơn như SC63, SC80, SC100, SC125, SC160, SC200 và SC250. Tùy từng model, người dùng có thể lựa chọn hành trình tiêu chuẩn hoặc hành trình dài để phù hợp với cơ cấu máy thực tế.

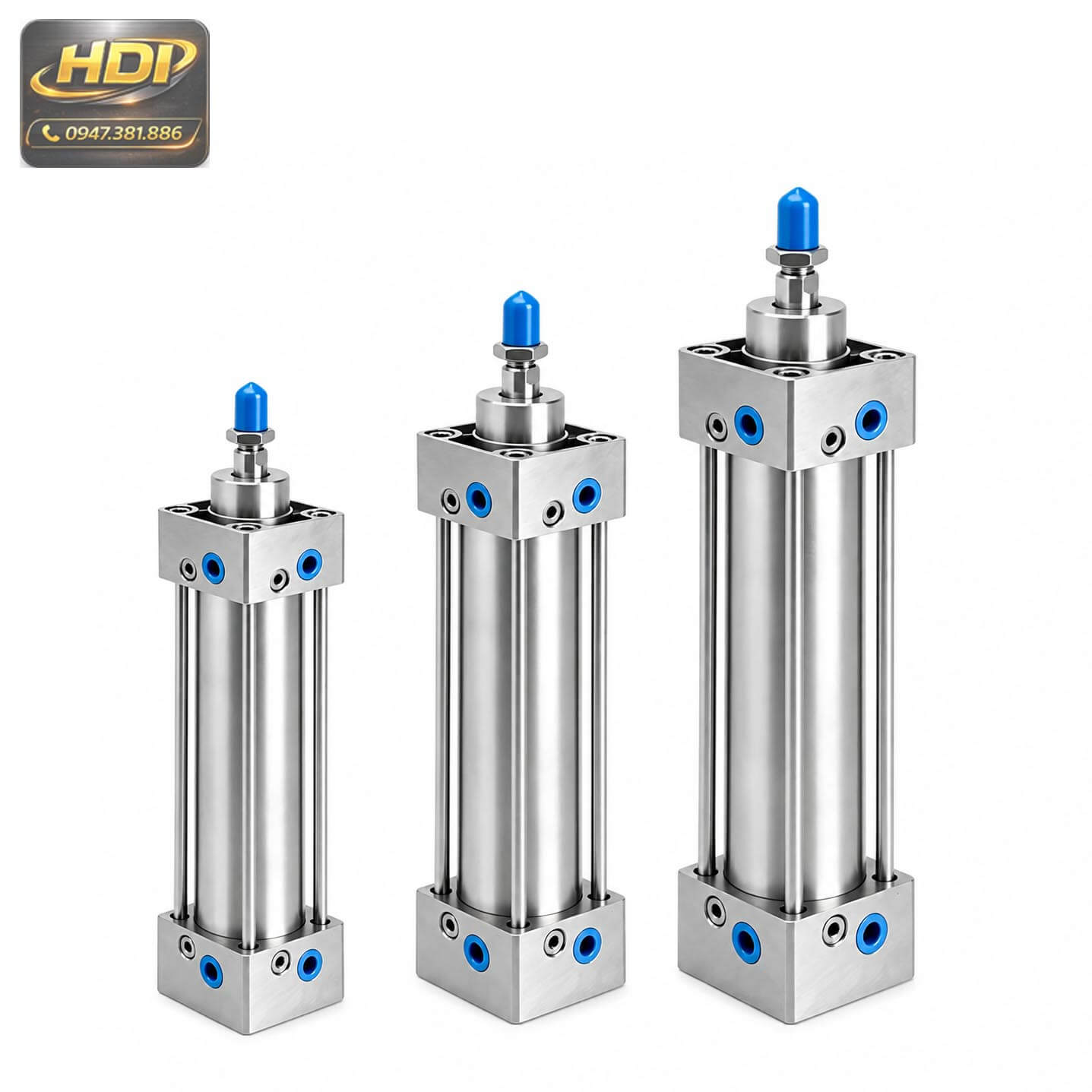

📏 Dải kích thước xi lanh SC
Dòng xi lanh SC được cung cấp với nhiều đường kính piston, đáp ứng từ các cơ cấu có tải nhỏ đến những ứng dụng cần lực tác động lớn hơn.
Ø32 mm
Ø40 mm
Ø50 mm
Ø63 mm
Ø80 mm
Ø100 mm
Ø125 mm
Ø160 mm
Ø200 mm
Ø250 mm
Tác động kép
Piston được điều khiển bằng khí nén theo cả hai chiều, phù hợp với các cơ cấu cần chuyển động ra – về chủ động và ổn định.
Nhiều lựa chọn hành trình
Có nhiều hành trình tiêu chuẩn từ ngắn đến dài, đồng thời có thể lựa chọn theo yêu cầu thiết kế và không gian chuyển động của máy.
Đa dạng kiểu lắp
Có thể lựa chọn kiểu lắp cơ bản và các dạng gá lắp như FA, FB, CA, CB, LB, TC, TCM1 tùy cấu hình của thiết bị.
📊 Cấu hình kỹ thuật nổi bật
🔹 Kiểu tác động: Tác động kép
🔹 Môi trường làm việc: Không khí sau khi lọc
🔹 Áp suất hoạt động: 0.15 – 1.0 MPa
🔹 Áp suất chịu được: 1.5 MPa
🔹 Nhiệt độ làm việc: -20 – 70°C
🔹 Tốc độ hoạt động: 30 – 800 mm/s
🔹 Kiểu giảm chấn: Giảm chấn điều chỉnh
🔹 Kích thước cổng kết nối: PT1/8 – PT3/4 tùy đường kính
🧩 Các cấu hình có thể lựa chọn
Tùy yêu cầu của hệ thống, xi lanh inox SC có thể được lựa chọn theo nhiều tiêu chí:
- Đường kính piston: SC32 đến SC250.
- Hành trình: lựa chọn theo khoảng dịch chuyển thực tế của cơ cấu.
- Kiểu lắp: cơ bản, FA, FB, CA, CB, LB, TC, TCM1 tùy model.
- Cổng kết nối: lựa chọn theo đường kính và cấu hình xi lanh.
- Nam châm cảm biến: có thể lựa chọn khi hệ thống cần phát hiện vị trí piston.
- Giảm chấn: sử dụng cấu hình giảm chấn điều chỉnh để hỗ trợ kiểm soát chuyển động cuối hành trình.
🎯 Chọn xi lanh inox SC theo thông số máy
Nếu chưa xác định được đường kính piston, hành trình, kiểu lắp hoặc cấu hình cảm biến, anh/chị có thể gửi thông số máy hoặc bản vẽ kỹ thuật. HDI hỗ trợ kiểm tra và tư vấn cấu hình xi lanh khí nén SC phù hợp.

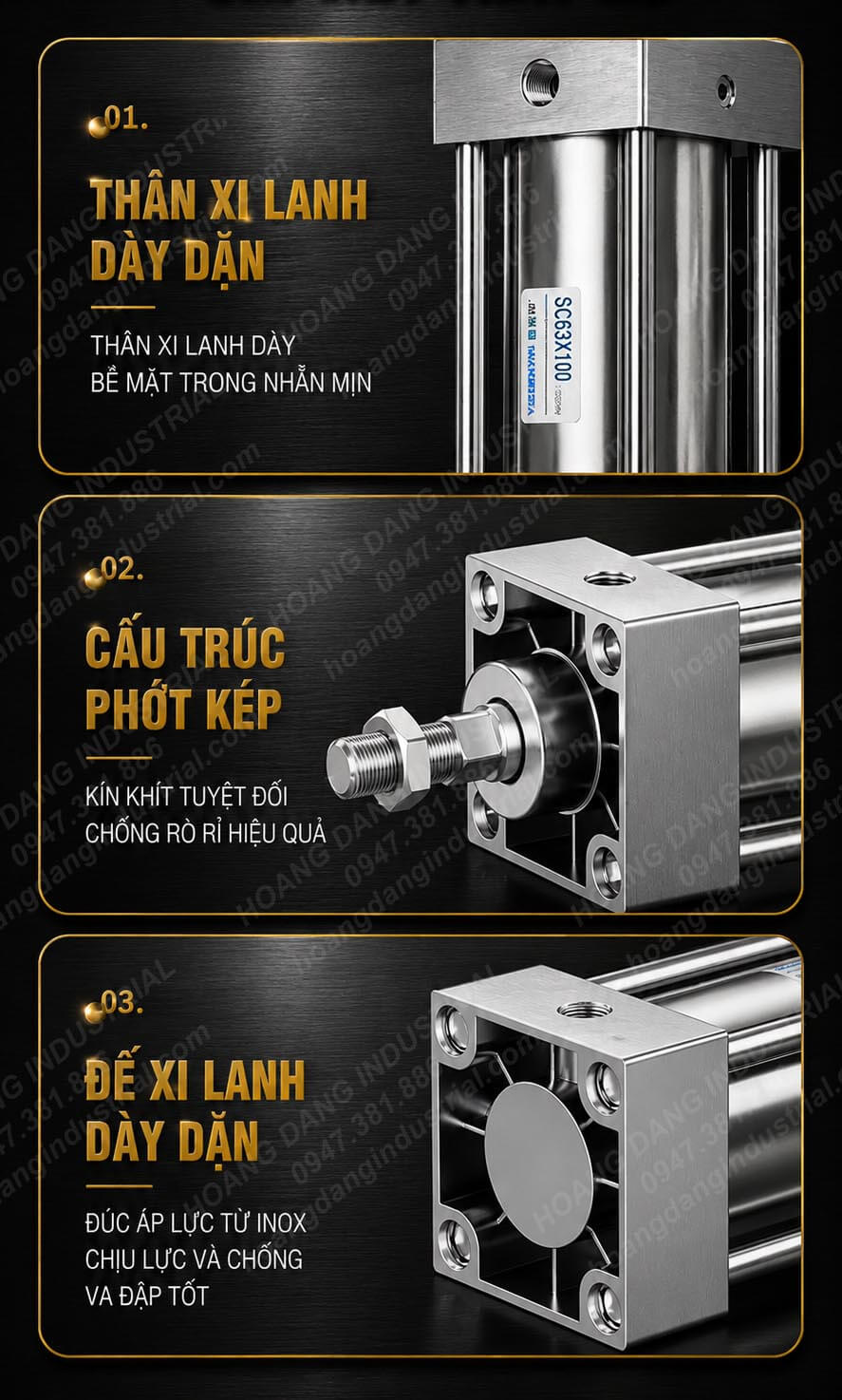

⭐ Đặc điểm nổi bật xi lanh inox SC
Xi lanh inox SC được thiết kế theo cấu trúc xi lanh khí nén tiêu chuẩn, tập trung vào độ chắc chắn của thân xi lanh, khả năng làm kín, độ ổn định khi chuyển động và khả năng đáp ứng nhiều cấu hình lắp đặt. Dòng SC phù hợp cho các hệ thống máy tự động hóa, máy cơ khí và thiết bị công nghiệp cần cơ cấu truyền động tuyến tính.
Thân xi lanh dày, bề mặt trong nhẵn
Thân xi lanh được gia công với bề mặt bên trong nhẵn, hỗ trợ piston chuyển động ổn định và góp phần giảm ma sát trong quá trình vận hành.
Cấu trúc phớt kép, tăng khả năng làm kín
Cấu trúc làm kín được bố trí tại các vị trí chuyển động quan trọng, giúp hạn chế rò rỉ khí và duy trì hiệu quả làm việc của xi lanh khí nén SC.
Đế xi lanh chắc chắn, chịu va đập tốt
Cụm nắp và đế xi lanh có kết cấu chắc chắn, giúp tăng độ ổn định của cụm truyền động khi làm việc trong các hệ thống máy công nghiệp.
Tác động kép, chuyển động hai chiều
Dòng SC sử dụng cấu hình tác động kép, cho phép khí nén điều khiển piston theo cả chiều tiến và chiều lùi, phù hợp với cơ cấu cần chuyển động chủ động hai chiều.
Giảm chấn điều chỉnh
Cơ cấu giảm chấn điều chỉnh hỗ trợ kiểm soát chuyển động ở cuối hành trình, giúp hạn chế va đập khi piston tiến đến vị trí cuối.
Nhiều đường kính và hành trình
Có nhiều lựa chọn đường kính từ Ø32 đến Ø250 mm cùng nhiều hành trình tiêu chuẩn, thuận tiện khi thiết kế hoặc thay thế cơ cấu truyền động của máy.
Nhiều kiểu lắp đặt
Dòng SC có thể lựa chọn nhiều kiểu gá lắp như kiểu cơ bản, FA, FB, CA, CB, LB, TC và TCM1 tùy theo model và yêu cầu thiết kế.
Có thể lựa chọn nam châm cảm biến
Tùy cấu hình, xi lanh có thể lựa chọn phiên bản có nam châm để kết hợp cảm biến vị trí piston trong các hệ thống điều khiển và tự động hóa.
Phù hợp nhiều hệ thống máy
Có thể sử dụng cho máy tự động hóa, máy gia công, cơ cấu kẹp – đẩy, máy đóng gói và nhiều thiết bị công nghiệp sử dụng truyền động khí nén.
⭐ Tóm tắt ưu điểm của xi lanh inox SC
✅ Thân xi lanh chắc chắn, bề mặt trong nhẵn.
✅ Cấu trúc làm kín tốt, hỗ trợ hạn chế rò rỉ khí.
✅ Cấu hình tác động kép, điều khiển hai chiều.
✅ Giảm chấn điều chỉnh giúp kiểm soát cuối hành trình.
✅ Nhiều đường kính từ Ø32 đến Ø250 mm.
✅ Nhiều hành trình và kiểu lắp để lựa chọn.
✅ Có thể lựa chọn cấu hình nam châm cảm biến.
✅ Phù hợp nhiều ứng dụng máy móc và tự động hóa.
🎯 Cần chọn xi lanh SC theo tải và hành trình?
Gửi cho HOÀNG ĐĂNG INDUSTRIAL đường kính piston, hành trình, tải trọng hoặc bản vẽ máy. HDI hỗ trợ kiểm tra thông số và tư vấn xi lanh inox SC phù hợp với yêu cầu thực tế.
🧩 Cấu tạo xi lanh khí nén SC
Xi lanh khí nén SC được cấu tạo từ nhiều bộ phận cơ khí và chi tiết làm kín phối hợp với nhau để chuyển đổi năng lượng của khí nén thành chuyển động tịnh tiến của piston. Cấu trúc của dòng xi lanh inox SC tập trung vào thân xi lanh, piston, ty piston, thanh giằng, nắp đầu, hệ thống phớt làm kín và cơ cấu giảm chấn.
Cấu tạo chi tiết xi lanh khí nén SC và các bộ phận chính
01. Thân xi lanh bằng inox
Thân xi lanh là phần bao quanh khoang làm việc của piston. Theo hình cấu tạo, thân được thể hiện bằng vật liệu inox với bề mặt bên trong nhẵn, tạo khoang chuyển động cho piston và góp phần duy trì sự ổn định trong quá trình vận hành.
02. Ty piston bằng inox
Ty piston truyền chuyển động từ piston ra cơ cấu bên ngoài. Ty được thể hiện bằng inox và có phần ren ở đầu để kết nối với đai ốc hoặc cơ cấu máy tùy theo phương án lắp đặt.
03. Piston bằng inox
Piston nằm bên trong thân xi lanh và là bộ phận nhận tác động của áp suất khí nén. Khi khí nén tác động lên hai phía piston, piston di chuyển và tạo ra chuyển động tịnh tiến của ty piston.
04. Thanh giằng bằng inox
Thanh giằng liên kết các cụm nắp đầu của xi lanh, tạo thành kết cấu chắc chắn cho toàn bộ cụm xi lanh. Hình cấu tạo thể hiện nhiều thanh giằng bố trí dọc theo thân.
05. Nắp đầu bằng inox
Nắp đầu xi lanh được bố trí ở hai đầu thân, có các cổng kết nối khí nén và vị trí lắp đặt các chi tiết làm kín, giảm chấn. Hai cụm nắp cùng thanh giằng tạo thành kết cấu hoàn chỉnh của xi lanh.
06. Phớt piston kiểu YCC
Phớt piston kiểu YCC được bố trí trên piston để hỗ trợ làm kín giữa piston và thành trong của thân xi lanh, giúp hạn chế khí nén đi qua hai phía piston ngoài đường làm việc cần thiết.
07. Phớt đầu ty
Phớt đầu ty nằm tại vị trí ty piston đi xuyên qua nắp đầu. Bộ phận này hỗ trợ làm kín khu vực ty piston đồng thời giúp hạn chế bụi và tạp chất xâm nhập vào bên trong xi lanh.
08. Phớt chống bụi
Phớt chống bụi được bố trí ở khu vực đầu ty để hạn chế bụi bẩn và các tác nhân bên ngoài đi vào khoang bên trong khi ty piston chuyển động.
09. Vòng đệm và vòng tù
Các vòng đệm và vòng tù được bố trí tại những vị trí liên kết và làm kín trong cụm piston. Chúng hỗ trợ định vị, làm kín và duy trì sự ổn định của các chi tiết khi xi lanh hoạt động.
10. Vít điều chỉnh giảm chấn inox
Vít điều chỉnh giảm chấn cho phép điều chỉnh đặc tính giảm chấn ở cuối hành trình. Việc điều chỉnh phù hợp giúp hạn chế hiện tượng piston va mạnh vào nắp đầu khi chuyển động đến cuối hành trình.
⚙️ Các bộ phận phối hợp như thế nào?
Khi khí nén được cấp vào một khoang của xi lanh SC, áp suất tác động lên piston tạo ra lực đẩy piston di chuyển bên trong thân xi lanh. Chuyển động này được truyền qua ty piston bằng inox đến cơ cấu máy bên ngoài. Khi cấp khí sang phía đối diện, piston và ty piston di chuyển theo chiều ngược lại, tạo thành chuyển động tác động kép.
Trong quá trình đó, hệ thống phớt piston, phớt đầu ty, phớt chống bụi và vòng đệm có nhiệm vụ hỗ trợ làm kín; còn cơ cấu giảm chấn và vít điều chỉnh giảm chấn hỗ trợ kiểm soát chuyển động ở cuối hành trình.
📐 Cần chọn xi lanh SC theo cấu tạo và thông số máy?
Nếu anh/chị chưa xác định được đường kính piston, hành trình, kiểu lắp hoặc cấu hình xi lanh SC, hãy gửi thông số máy hoặc bản vẽ kỹ thuật để HDI hỗ trợ kiểm tra và tư vấn model phù hợp.
☎️ Hotline: 0947 381 886
💬 Zalo:0947 381 886 📋 Gửi yêu cầu báo giá
🔄 Nguyên lý hoạt động xi lanh SC
Xi lanh SC hoạt động dựa trên nguyên lý chuyển đổi năng lượng của khí nén thành chuyển động tịnh tiến. Khi khí nén được cấp vào một trong hai khoang của xi lanh khí nén SC, áp suất tác động lên piston tạo lực đẩy piston và ty piston di chuyển theo một hướng. Khi khí nén được cấp sang khoang đối diện, piston và ty piston di chuyển ngược lại.
⚙️ Chu trình hoạt động của xi lanh SC
1. Cấp khí nén
Khí nén được đưa vào một khoang của xi lanh thông qua cổng cấp khí. Áp suất khí tác động lên bề mặt piston.
2. Piston di chuyển
Áp suất khí nén tạo lực tác động lên piston, làm piston chuyển động bên trong thân xi lanh.
3. Ty piston truyền lực
Chuyển động của piston được truyền qua ty piston, tạo chuyển động tuyến tính cho cơ cấu máy bên ngoài.
↔️ Nguyên lý tác động kép của xi lanh SC
➡️ Hành trình tiến
Khi khí nén được cấp vào khoang phía sau piston, áp suất tạo lực đẩy piston về phía trước. Piston kéo theo ty piston inox chuyển động ra ngoài và tạo lực cho cơ cấu máy.
⬅️ Hành trình lùi
Khi chuyển khí nén sang khoang đối diện, piston di chuyển ngược lại và kéo ty piston về vị trí ban đầu. Vì vậy, xi lanh SC tác động kép có thể chủ động điều khiển cả hai chiều chuyển động.
💪 Áp suất khí nén tạo lực như thế nào?
Lực lý thuyết của piston phụ thuộc chủ yếu vào áp suất khí nén và diện tích tác dụng của piston. Khi đường kính piston tăng, diện tích tác dụng của khí nén cũng tăng, từ đó lực tạo ra lớn hơn nếu các điều kiện áp suất khác không đổi.
F: lực lý thuyết • P: áp suất khí nén • A: diện tích tác dụng của piston
🛠️ Cơ chế giảm chấn cuối hành trình
Khi piston tiến gần đến cuối hành trình, cơ cấu giảm chấn điều chỉnh giúp kiểm soát dòng khí trong vùng giảm chấn để hạn chế tốc độ của piston trước khi chạm nắp xi lanh. Vít điều chỉnh giảm chấn cho phép thay đổi mức độ giảm chấn tùy theo tốc độ chuyển động và tải thực tế của cơ cấu.
🔒 Vai trò của hệ thống phớt làm kín
Phớt piston
Hỗ trợ làm kín giữa piston và thành trong của thân xi lanh.
Phớt đầu ty
Hỗ trợ làm kín tại vị trí ty piston đi qua nắp đầu.
Phớt chống bụi
Hạn chế bụi và tạp chất từ môi trường đi vào bên trong xi lanh.
📌 Tóm tắt nguyên lý hoạt động
✅ Khí nén được cấp vào một trong hai khoang của xi lanh.
✅ Áp suất khí tác động lên piston tạo lực chuyển động.
✅ Piston truyền chuyển động qua ty piston ra cơ cấu máy.
✅ Đổi khoang cấp khí để điều khiển chiều chuyển động ngược lại.
✅ Phớt làm kín giúp hạn chế rò rỉ khí trong quá trình vận hành.
✅ Giảm chấn điều chỉnh hỗ trợ kiểm soát tốc độ cuối hành trình.
📐 Thông số kỹ thuật xi lanh inox SC
Xi lanh inox SC là dòng xi lanh khí nén tác động kép với nhiều lựa chọn đường kính piston từ Ø32 đến Ø250 mm, đáp ứng nhiều yêu cầu về lực đẩy, hành trình và không gian lắp đặt trong hệ thống tự động hóa. Dòng xi lanh khí nén SC sử dụng khí nén sau khi lọc với kích thước tạp chất yêu cầu từ 40 μm, áp suất hoạt động từ 0.15 – 1.0 MPa và tốc độ hoạt động khoảng 30 – 800 mm/s.
| Thông số | Giá trị |
|---|---|
| Đường kính piston | Ø32, Ø40, Ø50, Ø63, Ø80, Ø100, Ø125, Ø160, Ø200, Ø250 mm |
| Kiểu tác động | Tác động kép |
| Môi trường làm việc | Không khí, sau khi lọc ≥ 40 μm |
| Áp suất hoạt động | 0.15 – 1.0 MPa (22 – 145 psi) (1.5 – 10.0 bar) |
| Áp suất chịu được | 1.5 MPa (215 psi) (15 bar) |
| Nhiệt độ làm việc | -20 ~ 70 °C |
| Tốc độ hoạt động | 30 ~ 800 mm/s |
| Kiểu giảm chấn | Giảm chấn điều chỉnh |
| Kiểu lắp đặt | SC: Kiểu cơ bản, FA, FB, CA, CB, LB, TC, TCM1 SCD, SCJ: Kiểu cơ bản, FA, LB, TC, TCM1 |
📏 Dung sai hành trình
| Phạm vi hành trình | Dung sai |
|---|---|
| 0 – 250 mm | +1.0 / 0 mm |
| 251 – 1000 mm | +1.5 / 0 mm |
| 1001 – 1500 mm | +2.0 / 0 mm |
Tham khảo: Khi lựa chọn xi lanh có hành trình dài, cần kiểm tra đồng thời tải trọng, tốc độ chuyển động, độ ổn định của ty piston và điều kiện lắp đặt thực tế.
🛠️ Hành trình giảm chấn theo đường kính
| Đường kính piston | Hành trình giảm chấn |
|---|---|
| Ø32 mm | 21 mm |
| Ø40 mm | 28 mm |
| Ø50 mm | 29 mm |
| Ø63 mm | 28 mm |
| Ø80 mm | 28 mm |
| Ø100 mm | 29 mm |
| Ø125 mm | 33 mm |
| Ø160 mm | 40 mm |
🔩 Kích thước cổng kết nối khí nén
| Đường kính piston | Cổng kết nối |
|---|---|
| Ø32 mm | PT1/8 |
| Ø40 – Ø50 mm | PT1/4 |
| Ø63 – Ø80 mm | PT3/8 |
| Ø100 – Ø200 mm | PT1/2 |
| Ø250 mm | PT3/4 |
Lưu ý:
Phạm vi hành trình cho phép trên 1000 mm được xem là hành trình phi tiêu chuẩn và cần kiểm tra theo yêu cầu thực tế.
📐 Bảng kích thước kỹ thuật xi lanh SC
Bảng kích thước dưới đây cung cấp các thông số hình học quan trọng của xi lanh SC theo từng đường kính piston. Các ký hiệu kích thước A đến W được sử dụng để đối chiếu trực tiếp với bản vẽ kỹ thuật, phục vụ thiết kế cơ cấu, lựa chọn không gian lắp đặt và gia công gá đỡ.
Kích thước A + hành trình và C + hành trình
phụ thuộc vào hành trình xi lanh được lựa chọn. Các giá trị A và C trong bảng
là kích thước cơ bản theo cấu hình SC.
🔩 Kích thước thân và đầu piston – Ký hiệu A đến K
| Đường kính | A | B | C | D | E | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø32 | 140 | 47 | 93 | 28 | 32 | 15 | 27.5 | 22 | 17 | 6 | M10×1.25 |
| Ø40 | 142 | 49 | 93 | 32 | 34 | 15 | 27.5 | 24 | 17 | 7 | M12×1.25 |
| Ø50 | 150 | 57 | 93 | 38 | 42 | 15 | 27.5 | 32 | 23 | 8 | M16×1.5 |
| Ø63 | 153 | 57 | 96 | 38 | 42 | 15 | 27.5 | 32 | 23 | 8 | M16×1.5 |
| Ø80 | 182 | 75 | 108 | 47 | 54 | 21 | 33 | 40 | 26 | 10 | M20×1.5 |
| Ø100 | 189 | 75 | 114 | 47 | 54 | 21 | 33 | 40 | 26 | 10 | M20×1.5 |
| Ø125 | 247 | 102 | 145 | 60 | 71 | 31 | 40 | 50 | 40 | 12 | M27×2 |
| Ø160 | 310 | 130 | 180 | 64 | 92 | 38 | 50 | 72 | 52 | 14 | M36×2 |
| Ø200 | 325 | 140 | 185 | 75 | 90 | 50 | 50 | 72 | 52 | 14 | M36×2 |
| Ø250 | 375 | 177 | 198 | 90 | 107 | 70 | 50 | 84 | 63 | 18 | M42×2 |
🔧 Kích thước ren, cổng khí và đầu lắp – Ký hiệu L đến W
| Đường kính | L | M | N | O | P | R | S | T | V | W |
|---|---|---|---|---|---|---|---|---|---|---|
| Ø32 | M6×1 | 9.5 | 13.7 | G1/8″ | 3.5 | 7 | 45 | 33 | 12 | 10 |
| Ø40 | M6×1 | 9.5 | 13.5 | G1/4″ | 6 | 9 | 50 | 37 | 16 | 14 |
| Ø50 | M6×1 | 9.5 | 13.5 | G1/4″ | 8.5 | 9 | 62 | 47 | 20 | 17 |
| Ø63 | M8×1.25 | 9.5 | 13.5 | G3/8″ | 7 | 8.5 | 75 | 56 | 20 | 17 |
| Ø80 | M10×1.5 | 11.5 | 16.5 | G3/8″ | 10 | 14 | 94 | 70 | 25 | 22 |
| Ø100 | M10×1.5 | 11.5 | 16.5 | G1/2″ | 11 | 14 | 112 | 84 | 25 | 22 |
| Ø125 | M12×1.75 | 20 | 20 | PT1/2 | – | – | 140 | 110 | 32 | 27 |
| Ø160 | M16×2 | 20 | 25 | PT1/2 | – | – | 180 | 140 | 40 | 36 |
| Ø200 | M16×2 | 20 | 25 | PT3/4 | – | – | 220 | 175 | 40 | 36 |
| Ø250 | M20×2.5 | 30 | 25 | PT3/4 | – | – | 280 | 220 | 50 | 46 |
Kích thước vòng từ và vòng không từ bên trong xi lanh được thể hiện là giống nhau theo tài liệu kỹ thuật.
Khi thiết kế máy, cần đối chiếu đồng thời đường kính piston, hành trình, kích thước A/C,
kích thước ren ty piston và cổng kết nối khí để đảm bảo xi lanh SC phù hợp với cơ cấu lắp đặt.

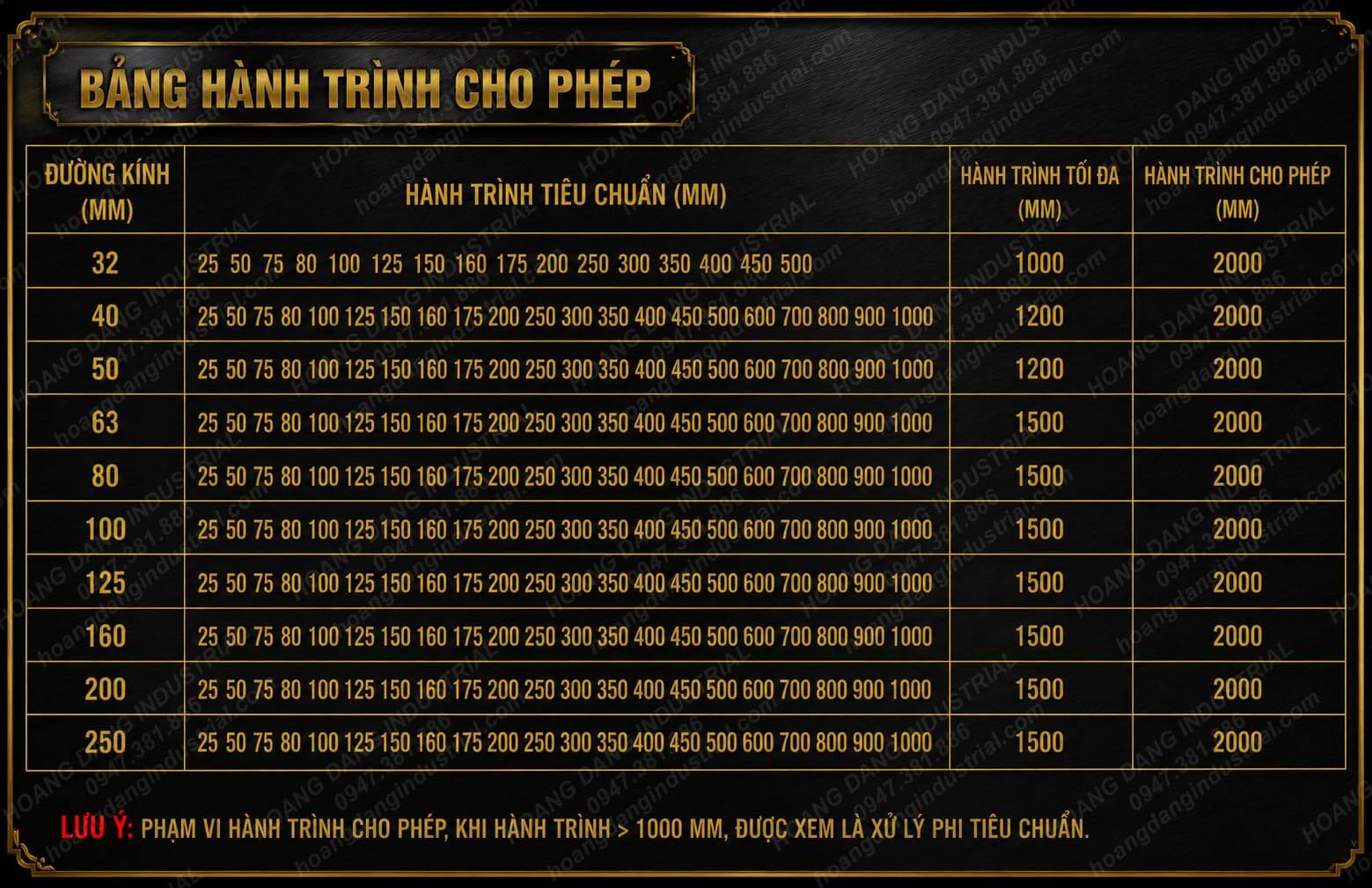

📏 Hành trình phổ biến của xi lanh inox SC
Xi lanh inox SC có nhiều lựa chọn hành trình, phù hợp với các cơ cấu chấp hành cần chiều dài chuyển động khác nhau trong máy móc công nghiệp. Việc lựa chọn hành trình cần dựa trên khoảng dịch chuyển thực tế của cơ cấu, không gian lắp đặt và yêu cầu vận hành của máy.
| Đường kính piston (mm) |
Hành trình tiêu chuẩn (mm) |
Hành trình tối đa (mm) |
Hành trình cho phép (mm) |
|---|---|---|---|
| Ø32 | 25, 50, 75, 80, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500 | 1000 | 2000 |
| Ø40 | 25, 50, 75, 80, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 | 1200 | 2000 |
| Ø50 | 25, 50, 75, 80, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 | 1200 | 2000 |
| Ø63 | 25, 50, 75, 80, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 | 1500 | 2000 |
| Ø80 | 25, 50, 75, 80, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 | 1500 | 2000 |
| Ø100 | 25, 50, 75, 80, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 | 1500 | 2000 |
| Ø125 | 25, 50, 75, 80, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 | 1500 | 2000 |
| Ø160 | 25, 50, 75, 80, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 | 1500 | 2000 |
| Ø200 | 25, 50, 75, 80, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 | 1500 | 2000 |
| Ø250 | 25, 50, 75, 80, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 | 1500 | 2000 |
⚠️ Lưu ý khi lựa chọn hành trình
Hành trình trên 1000 mm được xem là hành trình phi tiêu chuẩn
theo bảng kỹ thuật. Khi cần hành trình dài, nên kiểm tra thêm độ ổn định của
ty piston, tải tác động, tốc độ chuyển động và phương án gá lắp trước khi lựa chọn.
🔧 Cần chọn hành trình xi lanh SC?
Nếu anh chưa xác định được hành trình phù hợp, có thể gửi cho
HOÀNG ĐĂNG INDUSTRIAL khoảng dịch chuyển, đường kính piston
hoặc bản vẽ cơ cấu. HDI hỗ trợ kiểm tra và tư vấn cấu hình phù hợp.
📏 Hướng dẫn chọn đúng kích thước xi lanh khí nén inox SC
Khi lựa chọn xi lanh khí nén inox SC, không nên chỉ dựa vào đường kính piston. Cần đồng thời xác định đường kính xi lanh, hành trình, ren cổng khí, ren ty piston và kiểu lắp đặt để bảo đảm xi lanh phù hợp với cơ cấu máy và yêu cầu vận hành thực tế.
Theo bảng lựa chọn của dòng SC, mã sản phẩm có thể được hiểu theo dạng:
Mã tham khảo để xác định kiểu xi lanh, đường kính piston, hành trình và tùy chọn nam châm.
🔧 1. Chọn đường kính piston
Đường kính piston quyết định trực tiếp đến khả năng tạo lực của
xi lanh inox SC. Đường kính càng lớn thì diện tích piston càng lớn,
từ đó lực tác động lý thuyết cũng tăng khi làm việc ở cùng mức áp suất.
| Đường kính piston | Ren cổng khí | Ren ty piston | Ren lắp đặt | Lực lý thuyết |
|---|---|---|---|---|
| Ø32 mm | 1/8 | M10×1.25 | M6×1.0 | 40 kg |
| Ø40 mm | 1/4 | M12×1.25 | M6×1.0 | 63 kg |
| Ø50 mm | 1/4 | M16×1.5 | M6×1.0 | 98 kg |
| Ø63 mm | 3/8 | M16×1.5 | M8×1.25 | 156 kg |
| Ø80 mm | 3/8 | M20×1.5 | M10×1.5 | 251 kg |
| Ø100 mm | 1/2 | M20×1.5 | M10×1.5 | 393 kg |
| Ø125 mm | 1/2 | M27×2.0 | M12×1.75 | 614 kg |
📐 2. Chọn hành trình phù hợp
Hành trình của xi lanh khí nén inox SC cần tương ứng với quãng đường chuyển động
thực tế của cơ cấu máy. Việc lựa chọn hành trình phù hợp giúp tránh thiếu hành trình
hoặc làm xi lanh có kích thước tổng thể lớn hơn cần thiết.
Đường kính piston Ø32 mm, hành trình 50 mm.
Đường kính piston Ø32 mm, hành trình 100 mm.
Cần kiểm tra thêm tải, không gian và độ ổn định của ty piston.
⚙️ 3. Chọn theo lực yêu cầu
Không nên lựa chọn xi lanh chỉ vừa đủ lực lý thuyết. Khi thiết kế cơ cấu, nên có
khoảng dự phòng lực để hệ thống hoạt động ổn định hơn trong điều kiện tải thực tế.
Ví dụ, nếu cơ cấu cần khoảng 100 kg lực, không nên chọn Ø50 mm chỉ vì lực lý thuyết
khoảng 98 kg. Nên cân nhắc kích thước lớn hơn để có khoảng dự phòng phù hợp.
Lực thực tế còn phụ thuộc vào áp suất khí, điều kiện tải, ma sát, hướng chuyển động
và cách lắp đặt. Các giá trị trong bảng là lực lý thuyết theo thông số kỹ thuật được cung cấp.
🔩 4. Kiểm tra ren trước khi đặt hàng
Ngoài đường kính và hành trình, cần kiểm tra chính xác các loại ren để bảo đảm
xi lanh inox SC tương thích với hệ thống khí nén và cơ cấu gá lắp hiện có.
- Ren cổng khí: 1/8, 1/4, 3/8, 1/2…
- Ren ty piston: M10×1.25, M12×1.25, M16×1.5, M20×1.5, M27×2.0…
- Ren lắp đặt: M6×1.0, M8×1.25, M10×1.5, M12×1.75…
Việc kiểm tra ren giúp tránh tình trạng xi lanh đúng đường kính nhưng
không tương thích với đầu nối khí hoặc cơ cấu gá lắp của máy.
🧲 5. Xác định có cần nam châm hay không
Không có nam châm
Để trống ký hiệu tùy chọn khi hệ thống không yêu cầu cảm biến từ.
Có nam châm – S
Sử dụng khi hệ thống cần cảm biến từ để xác định vị trí piston.
✅ Quy trình chọn nhanh xi lanh SC
📞 Chưa biết nên chọn xi lanh SC kích thước nào?
Gửi cho HOÀNG ĐĂNG INDUSTRIAL (HDI) lực cần đẩy/nâng, hành trình, áp suất làm việc hoặc bản vẽ cơ cấu. HDI hỗ trợ kiểm tra thông số và tư vấn xi lanh khí nén inox SC phù hợp với nhu cầu thực tế.
📌 Khi nào nên sử dụng xi lanh SC?
Xi lanh SC inox phù hợp với các hệ thống khí nén cần cơ cấu chuyển động tuyến tính ổn định, kết cấu chắc chắn và khả năng làm việc trong môi trường công nghiệp. Dòng xi lanh này có nhiều lựa chọn về đường kính piston, hành trình và kiểu lắp đặt, giúp dễ dàng tích hợp vào nhiều loại máy móc và dây chuyền sản xuất.
Đặc biệt, kết cấu thân và các chi tiết chính bằng inox giúp xi lanh khí nén inox SC phù hợp khi thiết bị cần bề mặt dễ vệ sinh, độ bền cơ học tốt hoặc phải làm việc trong môi trường có yêu cầu cao về vật liệu.
Máy móc và dây chuyền công nghiệp
Sử dụng để tạo chuyển động đẩy, kéo, nâng, ép hoặc định vị
trong các cơ cấu tự động hóa và máy sản xuất công nghiệp.
Cơ cấu đóng – mở và kẹp giữ
Phù hợp với các cơ cấu cần chuyển động tuyến tính để đóng mở cửa máy,
kẹp giữ, đẩy phôi hoặc thao tác các cơ cấu cơ khí.
Môi trường cần vật liệu inox
Lựa chọn phù hợp khi thiết bị yêu cầu kết cấu inox, bề mặt dễ vệ sinh
và cần hạn chế sử dụng các chi tiết bằng vật liệu thông thường.
Hệ thống tự động hóa
Có thể tích hợp vào các hệ thống tự động hóa cần cơ cấu chấp hành
khí nén với nhiều lựa chọn đường kính và hành trình.
✅ Khi nào nên ưu tiên xi lanh inox SC?
✔ Khi cần kết cấu xi lanh bằng inox:
Phù hợp với các thiết kế yêu cầu thân xi lanh và các chi tiết liên quan có kết cấu inox.
✔ Khi cần nhiều lựa chọn kích thước:
Dòng SC có các đường kính từ Ø32 đến Ø250 mm theo bảng thông số được cung cấp,
giúp lựa chọn theo lực và không gian lắp đặt.
✔ Khi cần nhiều hành trình:
Có nhiều lựa chọn hành trình tiêu chuẩn, đồng thời có thể xem xét các hành trình dài
theo yêu cầu kỹ thuật của hệ thống.
✔ Khi cần cảm biến vị trí:
Có thể lựa chọn phiên bản có nam châm để sử dụng cùng cảm biến từ
khi hệ thống cần xác định vị trí piston.
🏗️ Một số ứng dụng thực tế
Máy đóng gói
Đẩy sản phẩm, đóng mở cơ cấu và thực hiện các chuyển động tuyến tính.
Máy gia công
Thực hiện các thao tác đẩy, ép, kẹp hoặc định vị trong cơ cấu máy.
Dây chuyền tự động
Làm cơ cấu chấp hành cho các thiết bị tự động hóa và hệ thống sản xuất.
Cơ cấu nâng – hạ
Tạo chuyển động tuyến tính cho các cơ cấu nâng, hạ hoặc điều chỉnh vị trí.
Cơ cấu kẹp giữ
Phù hợp với các cơ cấu cần lực đẩy hoặc kéo để giữ và định vị chi tiết.
Thiết bị tự động hóa
Tích hợp vào các hệ thống khí nén cần chuyển động ổn định và dễ điều khiển.
⚠️ Lưu ý khi lựa chọn
Trước khi đặt xi lanh khí nén inox SC, nên xác định đầy đủ
lực làm việc, áp suất khí, đường kính piston, hành trình, kiểu lắp, kích thước ren
và nhu cầu sử dụng cảm biến từ. Việc lựa chọn đúng ngay từ đầu giúp xi lanh
tương thích với cơ cấu máy và hạn chế phát sinh khi lắp đặt.
📞 Cần tư vấn xi lanh SC phù hợp?
Gửi cho HOÀNG ĐĂNG INDUSTRIAL (HDI) yêu cầu về lực, hành trình,
đường kính piston hoặc bản vẽ kỹ thuật. HDI hỗ trợ kiểm tra thông số và tư vấn
xi lanh inox SC phù hợp với hệ thống máy.
🏭 Ứng dụng xi lanh inox SC
Xi lanh inox SC được sử dụng làm cơ cấu chấp hành trong nhiều hệ thống máy móc, dây chuyền sản xuất và thiết bị tự động hóa. Nhờ khả năng tạo chuyển động tuyến tính theo hai chiều, dòng xi lanh khí nén inox SC có thể thực hiện các thao tác như đẩy, kéo, ép, kẹp, nâng – hạ và định vị chi tiết.
Với nhiều lựa chọn về đường kính piston, hành trình và kiểu lắp đặt, xi lanh SC có thể được lựa chọn theo yêu cầu lực và không gian lắp đặt của từng cơ cấu máy. Đây là giải pháp phù hợp cho các ứng dụng cần thiết bị truyền động khí nén có kết cấu chắc chắn và dễ tích hợp vào hệ thống tự động hóa.
🏭 1. Máy móc và dây chuyền sản xuất công nghiệp
Trong các dây chuyền sản xuất, xi lanh SC inox có thể được sử dụng để tạo chuyển động tuyến tính cho các cơ cấu tự động. Xi lanh đảm nhiệm các thao tác lặp lại như đẩy sản phẩm, đưa chi tiết đến vị trí làm việc, đóng mở cơ cấu hoặc điều chỉnh vị trí.
Đẩy sản phẩm
Đẩy sản phẩm hoặc phôi từ vị trí này sang vị trí khác trong dây chuyền.
Định vị chi tiết
Đưa chi tiết đến vị trí xác định trước khi thực hiện công đoạn tiếp theo.
Đóng mở cơ cấu
Điều khiển các cơ cấu đóng, mở hoặc chuyển đổi vị trí trong máy.
📦 2. Máy đóng gói và xử lý sản phẩm
Trong máy đóng gói, xi lanh khí nén inox SC có thể đảm nhiệm các chuyển động đóng mở, ép, đẩy hoặc giữ sản phẩm. Khi kết hợp với van điện từ và hệ thống điều khiển, xi lanh có thể thực hiện chu trình chuyển động tự động theo yêu cầu của máy.
- Đẩy sản phẩm trên băng tải.
- Đóng mở cơ cấu dẫn hướng hoặc cửa máy.
- Ép và giữ sản phẩm trong quá trình đóng gói.
- Điều khiển cơ cấu cấp liệu và phân loại sản phẩm.
⚙️ 3. Cơ cấu kẹp, ép và giữ chi tiết
Một ứng dụng phổ biến của xi lanh inox SC là tạo lực tuyến tính cho các cơ cấu kẹp giữ và ép. Tùy vào yêu cầu lực, người thiết kế có thể lựa chọn đường kính piston và hành trình phù hợp với cơ cấu.
🤖 4. Hệ thống tự động hóa
Xi lanh khí nén SC inox có thể được tích hợp vào các hệ thống tự động hóa làm cơ cấu chấp hành. Khi nhận tín hiệu điều khiển từ van điện từ, xi lanh thực hiện chuyển động đẩy hoặc kéo theo chu trình được thiết lập.
Máy tự động
Làm cơ cấu chấp hành cho các máy tự động và máy chuyên dụng.
Robot & cơ cấu phụ trợ
Thực hiện các chuyển động tuyến tính trong cơ cấu phụ trợ của hệ thống.
Dây chuyền sản xuất
Điều khiển các cơ cấu chuyển động theo chu trình tự động.
🧼 5. Thiết bị yêu cầu kết cấu inox
Trong những thiết bị mà vật liệu inox là một yêu cầu của thiết kế, xi lanh inox SC là một lựa chọn đáng cân nhắc. Kết cấu inox giúp thiết bị phù hợp hơn với các hệ thống cần bề mặt kim loại dễ vệ sinh và yêu cầu về vật liệu trong quá trình thiết kế máy.
Lưu ý:
Việc lựa chọn xi lanh cho môi trường đặc thù cần dựa trên điều kiện thực tế như nhiệt độ, hóa chất, độ ẩm, phương pháp vệ sinh và yêu cầu của toàn bộ hệ thống. Không nên chỉ dựa vào vật liệu inox để kết luận xi lanh phù hợp với mọi môi trường.
🏗️ 6. Cơ cấu nâng – hạ và điều chỉnh vị trí
Tùy theo thiết kế cơ cấu và tải trọng, xi lanh SC có thể được sử dụng để tạo chuyển động nâng, hạ hoặc điều chỉnh vị trí. Khi lựa chọn cho ứng dụng nâng – hạ, cần tính toán lực, hướng tải và điều kiện làm việc thay vì chỉ dựa vào lực lý thuyết của piston.
🔧 7. Máy gia công và cơ cấu cơ khí
Xi lanh khí nén inox SC có thể được ứng dụng trong các máy gia công và cơ cấu cơ khí cần chuyển động tuyến tính như đẩy phôi, kẹp chi tiết, đóng mở cơ cấu bảo vệ hoặc thực hiện các thao tác phụ trợ cho quá trình gia công.
📋 Tóm tắt ứng dụng xi lanh inox SC
| Ứng dụng | Chức năng | Yêu cầu cần kiểm tra |
|---|---|---|
| Dây chuyền sản xuất | Đẩy, kéo, định vị | Lực và hành trình |
| Máy đóng gói | Đóng mở, ép, đẩy | Tốc độ và chu kỳ |
| Cơ cấu kẹp | Kẹp, giữ, định vị | Lực và kiểu lắp |
| Tự động hóa | Cơ cấu chấp hành | Điều khiển và cảm biến |
| Máy gia công | Đẩy phôi, kẹp chi tiết | Tải và không gian lắp |
📞 Cần chọn xi lanh inox SC cho máy của bạn?
Gửi cho HOÀNG ĐĂNG INDUSTRIAL (HDI) đường kính piston, hành trình, áp suất làm việc, lực yêu cầu hoặc bản vẽ kỹ thuật. HDI hỗ trợ kiểm tra thông số, tư vấn cấu hình và báo giá xi lanh khí nén inox SC phù hợp.
⭐ Ưu điểm xi lanh inox SC
Xi lanh inox SC được thiết kế hướng đến độ bền cơ khí, khả năng làm kín và vận hành ổn định trong các hệ thống khí nén công nghiệp. Kết cấu thân xi lanh bằng inox kết hợp với hệ thống phớt làm kín giúp xi lanh khí nén inox SC đáp ứng tốt các cơ cấu đẩy – kéo, ép, kẹp và định vị trong máy móc tự động hóa.
Điểm nổi bật:
Hệ thống vòng đệm và phớt được bố trí tại các vị trí chuyển động quan trọng, giúp duy trì độ kín của buồng khí, hạn chế bụi và giảm nguy cơ rò rỉ trong quá trình vận hành khi được lắp đặt và bảo dưỡng đúng kỹ thuật.
🔒 1. Độ kín khí cao
Hệ thống phớt và vòng đệm làm kín giúp duy trì áp suất khí bên trong buồng xi lanh,
hạn chế thất thoát khí trong quá trình piston chuyển động. Độ kín tốt giúp cơ cấu hoạt động
ổn định và nâng cao hiệu quả sử dụng khí nén.
🛡️ 2. Hạn chế bụi xâm nhập
Cấu trúc phớt kín giúp hạn chế bụi và tạp chất xâm nhập vào khu vực piston và các bộ phận
chuyển động. Đây là ưu điểm quan trọng đối với các cơ cấu thường xuyên làm việc trong môi trường
có bụi hoặc phải vận hành liên tục.
🧲 3. Kết cấu inox chắc chắn
Thân và các chi tiết kết cấu bằng inox tạo nên tổng thể chắc chắn, phù hợp với nhiều thiết bị
công nghiệp yêu cầu độ bền cơ học và khả năng duy trì hình thức bề mặt trong quá trình sử dụng.
Inox cũng có khả năng chống oxy hóa và ăn mòn tốt trong nhiều môi trường thông thường.
⚙️ 4. Vận hành ổn định
Xi lanh SC inox sử dụng cơ cấu piston chuyển động tuyến tính và có thể thực hiện
chu trình đẩy – kéo liên tục. Khi lựa chọn đúng đường kính, hành trình, áp suất và tốc độ,
xi lanh có thể đáp ứng tốt các cơ cấu tự động hóa yêu cầu chuyển động lặp lại.
🔧 5. Nhiều lựa chọn kích thước
Dòng xi lanh khí nén SC có nhiều lựa chọn đường kính piston và hành trình,
giúp người dùng dễ lựa chọn theo lực tác động, không gian lắp đặt và yêu cầu chuyển động
của từng máy.
🏭 6. Phù hợp nhiều loại máy
Xi lanh inox SC có thể được sử dụng trong máy tự động, dây chuyền sản xuất,
máy đóng gói, cơ cấu kẹp – ép, thiết bị xử lý sản phẩm và nhiều hệ thống cơ khí sử dụng
truyền động khí nén.
🧼 7. Bề mặt dễ vệ sinh, phù hợp thiết bị yêu cầu sạch
Bề mặt inox nhẵn giúp việc lau chùi và vệ sinh bên ngoài xi lanh thuận tiện hơn so với nhiều vật liệu thông thường. Đây là một lợi thế khi thiết kế máy yêu cầu bề mặt dễ vệ sinh và hạn chế bám bẩn.
⚠️ Lưu ý:
Khả năng chống ăn mòn, độ kín và tuổi thọ thực tế của xi lanh phụ thuộc vào vật liệu, loại phớt, áp suất, nhiệt độ, môi trường làm việc và điều kiện lắp đặt. Vì vậy cần lựa chọn đúng cấu hình theo ứng dụng thực tế thay vì chỉ dựa vào vật liệu inox.
📞 Cần tư vấn xi lanh inox SC phù hợp?
Gửi cho HOÀNG ĐĂNG INDUSTRIAL (HDI) thông tin đường kính piston, hành trình, áp suất làm việc hoặc bản vẽ máy. Đội ngũ kỹ thuật hỗ trợ kiểm tra cấu hình, tư vấn lựa chọn và báo giá nhanh – giá tốt.
🔍 So sánh xi lanh inox SC với các giải pháp khác
Khi lựa chọn xi lanh inox SC, không nên chỉ dựa vào đường kính piston hoặc lực tác động. Vật liệu thân, kết cấu, môi trường làm việc, yêu cầu vệ sinh, hành trình và kiểu lắp đặt đều ảnh hưởng trực tiếp đến độ phù hợp của xi lanh với máy. Dưới đây là bảng so sánh giữa xi lanh khí nén inox SC và một số giải pháp thường gặp.
| Tiêu chí | Xi lanh inox SC | Xi lanh nhôm tiêu chuẩn | Xi lanh thép / kết cấu thép | Xi lanh inox chuyên dụng |
|---|---|---|---|---|
| Vật liệu | Inox, tùy cấu hình | Hợp kim nhôm | Thép hoặc thép mạ | Inox theo yêu cầu ứng dụng |
| Khả năng chống ăn mòn | Tốt, phù hợp nhiều môi trường công nghiệp | Khá, phụ thuộc xử lý bề mặt | Phụ thuộc lớp bảo vệ bề mặt | Rất tốt khi sử dụng đúng cấp inox |
| Khả năng vệ sinh | Tốt | Tốt | Trung bình | Rất tốt |
| Độ bền cơ khí | Tốt | Tốt | Rất tốt | Tốt đến rất tốt |
| Khối lượng | Trung bình | Nhẹ | Nặng hơn | Trung bình đến nặng |
| Môi trường phù hợp | Công nghiệp, khu vực có yêu cầu bề mặt inox | Máy tự động hóa thông thường | Ứng dụng tải nặng, môi trường phù hợp | Môi trường ăn mòn, wash-down hoặc yêu cầu vệ sinh cao |
| Chi phí | Trung bình đến cao | Thường thấp hơn | Tùy cấu hình | Thường cao hơn |
⚙️ Khi nào nên chọn xi lanh inox SC?
Xi lanh SC inox là lựa chọn hợp lý khi hệ thống cần kết hợp giữa kết cấu chắc chắn, bề mặt inox, khả năng chống oxy hóa và truyền động khí nén hai chiều. Dòng SC đặc biệt phù hợp khi doanh nghiệp muốn sử dụng một cấu hình tiêu chuẩn với nhiều lựa chọn đường kính, hành trình và kiểu lắp đặt.
🔧 So sánh theo từng nhu cầu thực tế
🏭 Máy tự động hóa thông thường
Nếu môi trường làm việc không có yêu cầu đặc biệt về chống ăn mòn hoặc vệ sinh,
xi lanh nhôm tiêu chuẩn có thể là phương án kinh tế hơn. Tuy nhiên,
SC inox có lợi thế khi doanh nghiệp ưu tiên độ bền bề mặt và khả năng vệ sinh.
💧 Môi trường có hơi ẩm hoặc yêu cầu vệ sinh
Trong môi trường có hơi ẩm, thường xuyên vệ sinh hoặc yêu cầu bề mặt dễ lau chùi,
xi lanh khí nén inox SC có thể phù hợp hơn so với cấu hình thép thông thường.
Cấp inox và loại phớt vẫn cần được xác nhận theo môi trường thực tế.
⚡ Cần tốc độ và hành trình linh hoạt
SC là dòng xi lanh tác động kép, có nhiều lựa chọn đường kính và hành trình.
Một số cấu hình SC tiêu chuẩn có tốc độ khoảng 30–800 mm/s và sử dụng giảm chấn điều chỉnh,
giúp thuận tiện khi thiết kế cơ cấu chuyển động.
🧪 Môi trường ăn mòn hoặc wash-down cao
Nếu máy phải tiếp xúc thường xuyên với nước, hóa chất hoặc quy trình vệ sinh mạnh,
không nên mặc định mọi sản phẩm mang tên “inox SC” đều tương đương nhau. Có thể cần
chuyển sang xi lanh inox chuyên dụng với cấp vật liệu và kết cấu được thiết kế riêng cho
môi trường đó. Một số dòng chuyên dụng sử dụng inox 304 hoặc 316 cho các bộ phận bên ngoài.
⚠️ Lưu ý kỹ thuật:
Không nên đánh giá xi lanh chỉ bằng vật liệu thân. Khả năng chịu ăn mòn, độ kín và tuổi thọ còn phụ thuộc vào piston rod, phớt, nắp đầu, cấp inox, chất lượng khí nén và môi trường sử dụng. Với dòng SC tiêu chuẩn, cấu hình phổ biến có thể sử dụng thân nhôm và ty piston inox hoặc thép mạ tùy nhà sản xuất; vì vậy khi đặt hàng cần xác nhận đúng cấu hình vật liệu thực tế.
📞 Cần chọn đúng loại xi lanh SC?
Gửi cho HOÀNG ĐĂNG INDUSTRIAL đường kính piston, hành trình, áp suất làm việc, kiểu lắp hoặc bản vẽ máy. HDI hỗ trợ tư vấn kỹ thuật, báo giá nhanh và lựa chọn cấu hình phù hợp.
☎️ Hotline 0947 381 886
💬 Zalo 0947 381 886
📋 Yêu cầu báo giá
🧱 Vật liệu chế tạo xi lanh inox SC
Xi lanh inox SC được thiết kế với kết cấu ưu tiên độ bền, khả năng làm kín và khả năng làm việc ổn định trong hệ thống khí nén công nghiệp. Theo cấu hình sản phẩm HDI đang giới thiệu, thân xi lanh và nắp đầu được chế tạo từ inox 304, kết hợp với các chi tiết dẫn hướng, piston, ty piston và hệ thống phớt làm kín để tạo thành cơ cấu truyền động khí nén tác động kép.
🔩 Cấu hình vật liệu nổi bật
Điểm đáng chú ý của cấu hình này là thân xi lanh inox 304, nắp đầu inox 304 và hệ thống vòng đệm – phớt làm kín. Sự kết hợp này giúp xi lanh có kết cấu chắc chắn, bề mặt dễ vệ sinh và phù hợp với nhiều hệ thống máy cần sử dụng thiết bị có bề mặt inox.
| Bộ phận | Vật liệu / cấu hình | Vai trò |
|---|---|---|
| Thân xi lanh | Inox 304 | Tạo buồng làm việc cho piston, duy trì kết cấu và độ cứng của xi lanh. |
| Nắp đầu / nắp cuối | Inox 304 | Đóng kín hai đầu thân xi lanh và liên kết với các bộ phận lắp đặt. |
| Ty piston | Inox / vật liệu theo cấu hình | Truyền lực từ piston ra cơ cấu bên ngoài. |
| Piston | Vật liệu kim loại theo cấu hình | Phân chia buồng khí và chuyển đổi áp suất khí thành chuyển động tuyến tính. |
| Phớt piston | Vật liệu phớt theo cấu hình | Duy trì độ kín giữa piston và thành trong xi lanh. |
| Phớt đầu ty | Vật liệu phớt theo cấu hình | Hạn chế rò rỉ khí tại vị trí ty piston đi qua nắp đầu. |
| Vòng đệm kín | Vật liệu làm kín theo cấu hình | Hỗ trợ làm kín các vị trí ghép nối giữa các bộ phận. |
🛡️ Inox 304 – vật liệu quan trọng của thân và nắp xi lanh
Inox 304 được sử dụng rộng rãi trong các loại xi lanh khí nén yêu cầu khả năng chống oxy hóa và bề mặt dễ vệ sinh. Các nhà sản xuất xi lanh inox công nghiệp cũng sử dụng inox 304 hoặc các dòng inox 300 series cho thân, nắp và các chi tiết bên ngoài tùy từng thiết kế.
Ví dụ, Parker công bố cấu hình xi lanh inox với thân và nắp bằng inox 304, trong khi SMC có các dòng xi lanh môi trường với các chi tiết bên ngoài bằng inox 304.
✨ Bề mặt inox chắc chắn
Thân inox tạo bề mặt kim loại chắc chắn, phù hợp với thiết bị công nghiệp cần độ bền và
hình thức bề mặt ổn định trong quá trình sử dụng.
🧼 Thuận tiện vệ sinh
Bề mặt inox nhẵn giúp việc lau chùi bên ngoài thuận tiện, phù hợp với những thiết bị cần
duy trì bề mặt sạch trong quá trình vận hành.
💧 Khả năng chống oxy hóa tốt
Inox 304 có khả năng chống ăn mòn tốt trong nhiều môi trường thông thường, giúp thân và
nắp xi lanh duy trì bề mặt ổn định hơn so với các vật liệu thép không được bảo vệ phù hợp.
⚙️ Phù hợp hệ thống khí nén công nghiệp
Kết cấu inox kết hợp với piston, ty piston và hệ thống phớt giúp tạo thành cơ cấu truyền động
tuyến tính phục vụ các ứng dụng đẩy, kéo, ép, kẹp và định vị.
🔧 Phớt và vòng đệm – yếu tố quyết định độ kín
Không chỉ vật liệu kim loại, hệ thống phớt và vòng đệm cũng đóng vai trò quan trọng đối với hiệu suất của xi lanh inox SC. Phớt piston giúp hạn chế khí đi qua hai phía của piston, trong khi phớt đầu ty giúp làm kín vị trí ty piston chuyển động qua nắp đầu.
Việc lựa chọn vật liệu phớt cần dựa trên áp suất, nhiệt độ, tốc độ và môi trường thực tế. Các dòng xi lanh inox chuyên dụng của các hãng khác nhau có thể sử dụng NBR, TPU, FKM hoặc vật liệu phớt khác tùy cấu hình.
⚠️ Lưu ý kỹ thuật:
Không nên hiểu “xi lanh inox” là toàn bộ mọi chi tiết bên trong đều làm bằng inox 304. Cấu hình vật liệu thay đổi theo từng nhà sản xuất và từng mã hàng. Chẳng hạn, một số xi lanh inox công nghiệp sử dụng inox 304 cho thân và nắp nhưng piston có thể bằng nhôm, ty piston dùng inox 303 và phớt sử dụng vật liệu polymer.
📞 Cần xác nhận vật liệu và cấu hình xi lanh SC?
Anh/chị gửi mã xi lanh, đường kính, hành trình hoặc bản vẽ kỹ thuật cho HOÀNG ĐĂNG INDUSTRIAL. HDI hỗ trợ kiểm tra cấu hình, tư vấn kỹ thuật – báo giá nhanh – giá tốt theo nhu cầu thực tế.
☎️ Hotline: 0947 381 886
💬 Zalo: 0947 381 886
📋 Yêu cầu báo giá
🛠️ Hướng dẫn lắp đặt xi lanh inox SC
Lắp đặt xi lanh inox SC đúng kỹ thuật giúp xi lanh khí nén inox hoạt động ổn định, giảm nguy cơ rò rỉ khí, hạn chế tải lệch lên ty piston và nâng cao tuổi thọ của hệ thống truyền động. Với dòng xi lanh SC inox 304, ngoài việc lựa chọn đúng đường kính và hành trình, người sử dụng cần chú ý đến vị trí lắp đặt, phương pháp cố định, đường ống khí nén, căn chỉnh ty piston và điều chỉnh giảm chấn.
Xi lanh khí nén SC có thể được sử dụng cho nhiều cơ cấu đẩy, kéo, ép, kẹp, nâng và định vị trong máy tự động hóa. Vì vậy, trước khi tiến hành lắp đặt xi lanh SC, cần kiểm tra đầy đủ thông số của xi lanh inox SC, bao gồm đường kính piston, hành trình, kiểu lắp, ren cổng khí và điều kiện làm việc thực tế.
🔎 1. Kiểm tra xi lanh trước khi lắp đặt
Trước khi lắp xi lanh inox SC vào máy, cần kiểm tra ngoại quan toàn bộ sản phẩm. Đảm bảo thân xi lanh inox 304, nắp đầu, ty piston, ren lắp đặt và các cổng khí không bị móp, xước hoặc biến dạng trong quá trình vận chuyển.
- Kiểm tra đúng mã xi lanh SC và đường kính piston.
- Kiểm tra đúng hành trình cần sử dụng.
- Kiểm tra ren cổng khí của xi lanh khí nén SC.
- Kiểm tra ty piston và đai ốc đầu ty.
- Kiểm tra các vị trí phớt, vòng đệm và bộ phận làm kín.
- Đảm bảo không có dị vật bên trong hoặc tại các cổng cấp khí.
📐 2. Xác định vị trí lắp xi lanh SC
Vị trí lắp đặt có ảnh hưởng trực tiếp đến độ ổn định của xi lanh khí nén inox. Nên bố trí xi lanh sao cho hướng chuyển động của ty piston trùng với hướng chuyển động của cơ cấu tải. Không nên để tải tác động lệch tâm hoặc tạo lực ngang lớn lên ty piston. Khi sử dụng xi lanh inox SC 304 trong máy tự động hóa, cần đảm bảo không gian xung quanh đủ để thao tác bảo trì, tháo đường ống khí và kiểm tra ty piston khi cần thiết.
🔩 3. Cố định thân xi lanh khí nén inox
Sử dụng đúng kiểu gá lắp phù hợp với xi lanh SC và kết cấu máy. Các bu lông, đai ốc hoặc phụ kiện gá phải được siết chắc chắn nhưng không làm biến dạng nắp hoặc thân xi lanh inox.
Sau khi cố định xi lanh khí nén SC, cần kiểm tra độ vuông góc và độ đồng tâm giữa xi lanh với cơ cấu chuyển động. Việc căn chỉnh tốt giúp ty piston chuyển động thẳng, giảm ma sát và hạn chế hiện tượng mài mòn phớt.
💨 4. Kết nối đường ống khí nén
Kết nối đường ống vào đúng cổng cấp khí của xi lanh inox SC. Đường ống cần được lắp chắc chắn, không bị gập, xoắn hoặc tạo lực kéo lên cổng khí. Trước khi cấp khí, cần kiểm tra đầu nối và các vị trí ren để hạn chế nguy cơ rò rỉ.
- Sử dụng đầu nối có kích thước ren phù hợp.
- Làm sạch đường ống trước khi kết nối.
- Không để bụi hoặc dị vật lọt vào cổng khí.
- Kiểm tra độ kín của các đầu nối sau khi lắp.
- Nên sử dụng khí nén đã được lọc phù hợp với yêu cầu của hệ thống.
⚙️ 5. Căn chỉnh ty piston và cơ cấu tải
Đây là bước quan trọng khi lắp đặt xi lanh khí nén SC. Ty piston cần nằm đúng trục chuyển động của tải. Khi nối ty piston với cơ cấu máy, nên kiểm tra khả năng chuyển động tự do ở cả vị trí thu về và đẩy ra hết hành trình.
Không nên sử dụng xi lanh inox SC để chịu tải ngang vượt quá khả năng thiết kế. Nếu cơ cấu có tải lệch hoặc chuyển động phức tạp, nên sử dụng thêm cơ cấu dẫn hướng để giảm lực ngang tác động lên ty piston.
🎚️ 6. Điều chỉnh tốc độ và giảm chấn
Sau khi hoàn thành kết nối, cấp khí từ từ và kiểm tra chuyển động của xi lanh khí nén inox. Không nên đưa áp suất lên mức cao ngay lập tức khi chưa kiểm tra toàn bộ hệ thống.
Điều chỉnh lưu lượng khí để đạt tốc độ phù hợp với máy. Với xi lanh SC có giảm chấn, cần điều chỉnh vít giảm chấn để piston giảm tốc hợp lý trước khi kết thúc hành trình, hạn chế va đập lên nắp đầu xi lanh.
🧪 7. Kiểm tra rò rỉ sau khi lắp xi lanh
Sau khi lắp xi lanh inox 304, tiến hành cấp khí ở mức phù hợp và kiểm tra các đầu nối, cổng khí, khu vực nắp đầu và vị trí ty piston. Nếu phát hiện tiếng xì khí bất thường, cần ngắt nguồn khí và kiểm tra lại hệ thống làm kín.
Độ kín của xi lanh khí nén inox phụ thuộc vào nhiều yếu tố như phớt, vòng đệm, bề mặt làm kín, đầu nối và chất lượng lắp đặt. Vì vậy không nên bỏ qua bước kiểm tra này trước khi đưa máy vào vận hành liên tục.
✅ Checklist lắp đặt xi lanh inox SC
- ☑ Đúng mã và đúng đường kính xi lanh SC.
- ☑ Đúng hành trình yêu cầu.
- ☑ Đúng kiểu lắp đặt.
- ☑ Thân xi lanh inox 304 được cố định chắc chắn.
- ☑ Ty piston thẳng hàng với cơ cấu tải.
- ☑ Đường ống khí được kết nối đúng cổng.
- ☑ Các đầu nối khí không bị rò rỉ.
- ☑ Tốc độ chuyển động được điều chỉnh phù hợp.
- ☑ Giảm chấn được điều chỉnh trước khi vận hành liên tục.
- ☑ Không có tải ngang bất thường tác động lên ty piston.
⚠️ Lưu ý khi sử dụng xi lanh khí nén inox SC
Thông số áp suất, tốc độ, nhiệt độ và hành trình của xi lanh inox SC cần được đối chiếu theo đúng cấu hình sản phẩm. Không nên tự ý vận hành xi lanh khí nén SC ngoài phạm vi kỹ thuật cho phép. Khi cần lựa chọn xi lanh theo lực, hành trình hoặc điều kiện làm việc đặc biệt, nên kiểm tra thông số trước khi đặt hàng.
📞 Cần tư vấn lắp đặt hoặc chọn xi lanh SC?
Nếu anh/chị chưa chắc chắn về đường kính xi lanh, hành trình xi lanh, kiểu lắp xi lanh, lực đẩy – lực kéo hoặc cần chọn xi lanh khí nén inox 304 phù hợp với máy, hãy gửi yêu cầu cho HOÀNG ĐĂNG INDUSTRIAL. HDI hỗ trợ tư vấn kỹ thuật, báo giá nhanh, giá tốt và lựa chọn xi lanh inox SC theo thông số thực tế.
☎️ Hotline: 0947 381 886💬 Zalo: 0947 381 886📋 Yêu cầu báo giá
⚠️ Lưu ý khi sử dụng xi lanh inox
Xi lanh inox SC được thiết kế cho các hệ thống tự động hóa và thiết bị sử dụng khí nén, đặc biệt phù hợp với môi trường yêu cầu độ bền, khả năng chống ăn mòn và độ kín tốt.
Tuy nhiên, để xi lanh khí nén inox hoạt động ổn định và đạt tuổi thọ cao, người sử dụng cần lựa chọn đúng thông số, lắp đặt đúng kỹ thuật và vận hành trong phạm vi cho phép của sản phẩm.
1️⃣ Sử dụng đúng áp suất làm việc
Không nên vận hành xi lanh khí nén SC vượt quá phạm vi áp suất làm việc được quy định cho sản phẩm. Áp suất quá cao có thể làm tăng tải lên piston, phớt và các bộ phận làm kín, từ đó ảnh hưởng đến độ bền và khả năng vận hành của xi lanh inox SC.
2️⃣ Đảm bảo khí nén sạch và phù hợp
Xi lanh khí nén inox cần được cấp nguồn khí sạch, hạn chế bụi bẩn, nước và tạp chất đi vào bên trong xi lanh. Hệ thống khí nên được trang bị bộ lọc và các thiết bị xử lý khí phù hợp trước khi đưa khí vào xi lanh SC.
Khí nén chứa nhiều hơi nước hoặc tạp chất có thể làm tăng nguy cơ mài mòn phớt, ảnh hưởng đến độ kín và làm giảm độ ổn định của xi lanh inox 304.
3️⃣ Không để ty piston chịu tải ngang quá mức
Trong quá trình vận hành xi lanh inox SC, cần hạn chế lực ngang hoặc tải lệch tác động trực tiếp lên ty piston. Tải ngang lớn có thể làm tăng ma sát, gây mài mòn phớt và ảnh hưởng đến độ thẳng của ty piston.
Đối với cơ cấu có tải lệch tâm hoặc chuyển động cần dẫn hướng, nên sử dụng thêm bộ phận dẫn hướng phù hợp thay vì để xi lanh khí nén SC trực tiếp chịu toàn bộ tải ngang.
4️⃣ Không tự ý thay đổi hành trình và kết cấu xi lanh
Khi sử dụng xi lanh SC inox 304, không nên tự ý gia công thân xi lanh, thay đổi kết cấu nắp đầu, ty piston hoặc điều chỉnh hành trình vượt quá thông số thiết kế. Mỗi mã xi lanh inox SC được lựa chọn theo đường kính, hành trình và kiểu lắp cụ thể.
5️⃣ Kiểm tra phớt và độ kín định kỳ
Các bộ phận làm kín như phớt piston, phớt ty và vòng đệm có vai trò quan trọng đối với khả năng giữ áp suất của xi lanh khí nén inox. Trong quá trình sử dụng, nếu phát hiện tiếng xì khí, tốc độ xi lanh giảm bất thường hoặc lực tác động không ổn định, cần kiểm tra hệ thống làm kín.
6️⃣ Kiểm tra ty piston và bề mặt thân xi lanh
Ty piston của xi lanh khí nén SC cần được giữ sạch, tránh va đập hoặc để các vật cứng làm xước bề mặt. Bề mặt ty piston bị xước có thể ảnh hưởng đến phớt và làm giảm khả năng làm kín của xi lanh inox SC.
Đối với xi lanh inox 304 sử dụng trong môi trường công nghiệp, nên kiểm tra định kỳ các vị trí ren, đầu nối khí, nắp xi lanh và các điểm cố định để phát hiện sớm dấu hiệu bất thường.
7️⃣ Điều chỉnh tốc độ và giảm chấn phù hợp
Không nên để xi lanh SC hoạt động với tốc độ quá cao so với yêu cầu của cơ cấu. Tốc độ chuyển động cần được điều chỉnh thông qua hệ thống điều khiển lưu lượng khí phù hợp. Nếu xi lanh có chức năng giảm chấn, cần điều chỉnh giảm chấn để hạn chế va đập khi piston đến cuối hành trình.
8️⃣ Lắp đặt đúng hướng và đúng phụ kiện
Khi lắp xi lanh inox SC vào máy, cần sử dụng đúng kiểu gá và phụ kiện phù hợp. Thân xi lanh phải được cố định chắc chắn, đồng thời ty piston phải nằm đúng hướng chuyển động của cơ cấu. Không nên ép hoặc bẻ lệch ty piston trong quá trình lắp đặt.
9️⃣ Kiểm tra trước khi đưa xi lanh vào vận hành
Trước khi đưa xi lanh khí nén inox vào vận hành chính thức, nên kiểm tra toàn bộ hệ thống từ nguồn khí, van điều khiển, đường ống, đầu nối đến cơ cấu tải.
- ☑ Đúng mã và thông số xi lanh inox SC.
- ☑ Đúng đường kính piston và hành trình.
- ☑ Đường ống khí được kết nối chắc chắn.
- ☑ Không có dấu hiệu rò rỉ khí.
- ☑ Ty piston chuyển động thẳng và ổn định.
- ☑ Không có tải ngang bất thường.
- ☑ Tốc độ và giảm chấn được điều chỉnh phù hợp.
- ☑ Các vị trí gá lắp và bu lông được cố định chắc chắn.
🔧 Bảo trì xi lanh inox SC
Bảo trì xi lanh inox SC định kỳ giúp duy trì độ kín, độ ổn định và khả năng chuyển động của xi lanh khí nén inox trong quá trình vận hành. Mặc dù xi lanh inox 304 có khả năng chống ăn mòn và phù hợp với nhiều môi trường công nghiệp, các bộ phận như ty piston, phớt, vòng đệm, cổng khí và cơ cấu giảm chấn vẫn cần được kiểm tra thường xuyên.
Đối với hệ thống tự động hóa sử dụng xi lanh SC, việc bảo trì đúng cách không chỉ giúp hạn chế rò rỉ khí mà còn hỗ trợ duy trì tốc độ, lực tác động và độ chính xác của cơ cấu. Tần suất kiểm tra nên được điều chỉnh theo số chu kỳ hoạt động, môi trường làm việc và mức độ tải của xi lanh khí nén SC.
🔎 1. Kiểm tra tổng thể xi lanh inox SC
Trong quá trình bảo trì xi lanh inox SC, trước tiên cần kiểm tra ngoại quan toàn bộ thân xi lanh, nắp đầu, ty piston, thanh giằng, cổng khí và các vị trí gá lắp. Phát hiện sớm các dấu hiệu bất thường giúp hạn chế tình trạng hư hỏng lan rộng.
- Kiểm tra thân xi lanh inox 304 có bị móp hoặc biến dạng hay không.
- Kiểm tra ty piston có bị xước, cong hoặc bám nhiều bụi bẩn.
- Kiểm tra các đầu nối và cổng cấp khí.
- Kiểm tra bu lông, đai ốc và các vị trí gá cố định.
- Kiểm tra dấu hiệu rò rỉ khí trong quá trình vận hành.
🧼 2. Vệ sinh ty piston và thân xi lanh
Ty piston là bộ phận chuyển động liên tục nên cần được giữ sạch trong quá trình sử dụng xi lanh khí nén inox. Bụi kim loại, dầu bẩn hoặc các tạp chất bám trên ty có thể ảnh hưởng đến phớt và bề mặt làm kín.
Khi vệ sinh xi lanh SC, nên sử dụng vật liệu mềm để làm sạch bề mặt. Không nên dùng dụng cụ cứng hoặc vật sắc nhọn tác động trực tiếp lên ty piston và các bề mặt làm kín.
💨 3. Kiểm tra rò rỉ khí nén
Rò rỉ khí là một trong những dấu hiệu cần chú ý khi bảo trì xi lanh khí nén SC. Nếu xi lanh hoạt động yếu, tốc độ chuyển động không ổn định hoặc xuất hiện tiếng xì khí, cần kiểm tra các đầu nối, đường ống, cổng khí và bộ phận làm kín.
Việc kiểm tra độ kín định kỳ giúp xi lanh inox SC duy trì hiệu suất làm việc và hạn chế tình trạng hệ thống phải tiêu thụ lượng khí nén lớn hơn cần thiết.
🔩 4. Kiểm tra phớt và vòng đệm
Phớt piston, phớt ty và vòng đệm đóng vai trò quan trọng trong khả năng làm kín của xi lanh khí nén inox. Trong quá trình sử dụng, các chi tiết làm kín có thể bị mài mòn theo số chu kỳ hoạt động.
Khi phát hiện rò rỉ khí kéo dài, chuyển động không ổn định hoặc hiệu suất xi lanh SC giảm, cần kiểm tra tình trạng phớt và thay thế khi cần thiết. Việc thay phớt nên sử dụng đúng loại và kích thước phù hợp với cấu hình của xi lanh inox 304.
⚙️ 5. Kiểm tra tốc độ và hành trình xi lanh
Trong quá trình bảo trì xi lanh inox SC, cần theo dõi tốc độ di chuyển và khả năng hoàn thành đầy đủ hành trình của piston. Nếu tốc độ thay đổi bất thường, có thể kiểm tra nguồn khí, van điều khiển, bộ điều chỉnh lưu lượng, đường ống và tình trạng làm kín.
Không nên tự ý tăng áp suất để bù cho tình trạng xi lanh khí nén SC hoạt động yếu khi chưa xác định nguyên nhân.
🎚️ 6. Kiểm tra và điều chỉnh giảm chấn
Nếu xi lanh SC được trang bị cơ cấu giảm chấn, cần kiểm tra khả năng giảm tốc của piston trước khi kết thúc hành trình. Giảm chấn không phù hợp có thể khiến piston va đập mạnh vào cuối hành trình và làm tăng tải lên các bộ phận bên trong.
Việc điều chỉnh cần thực hiện từ từ và kiểm tra chuyển động thực tế của xi lanh khí nén inox sau mỗi lần điều chỉnh.
🛠️ 7. Kiểm tra hệ thống gá và tải
Không chỉ kiểm tra riêng xi lanh inox SC, cần kiểm tra cả cơ cấu gá và tải được kết nối với ty piston. Bu lông lỏng, cơ cấu lệch tâm hoặc tải ngang có thể làm tăng ma sát và ảnh hưởng đến tuổi thọ của xi lanh khí nén SC.
Nếu phát hiện ty piston chuyển động không thẳng hoặc có hiện tượng rung, cần kiểm tra lại độ đồng tâm giữa xi lanh inox 304 và cơ cấu máy.
📋 8. Checklist bảo trì xi lanh inox SC
- ☑ Kiểm tra ngoại quan thân xi lanh inox SC.
- ☑ Vệ sinh ty piston và khu vực xung quanh.
- ☑ Kiểm tra cổng khí và các đầu nối.
- ☑ Kiểm tra rò rỉ khí.
- ☑ Kiểm tra phớt piston và phớt ty.
- ☑ Kiểm tra vòng đệm và các vị trí làm kín.
- ☑ Kiểm tra tốc độ và hành trình.
- ☑ Kiểm tra cơ cấu giảm chấn.
- ☑ Kiểm tra bu lông và phụ kiện gá lắp.
- ☑ Kiểm tra tải ngang và độ đồng tâm của cơ cấu.
⏱️ 9. Khi nào cần kiểm tra hoặc thay thế xi lanh?
Nên kiểm tra kỹ xi lanh khí nén inox khi xuất hiện các dấu hiệu như rò rỉ khí, piston chuyển động giật, tốc độ giảm, lực tác động không ổn định hoặc ty piston có dấu hiệu bất thường.
Nếu các bộ phận làm kín đã xuống cấp hoặc xi lanh bị hư hỏng cơ khí, cần đánh giá tình trạng thực tế để quyết định sửa chữa, thay phớt hoặc thay mới xi lanh inox SC. Không nên tiếp tục vận hành khi tình trạng hư hỏng có thể ảnh hưởng đến an toàn của máy.
❓ Lỗi thường gặp & Cách khắc phục xi lanh inox SC
Trong quá trình sử dụng xi lanh inox SC, một số hiện tượng như rò rỉ khí,
piston chuyển động không ổn định, lực đẩy giảm hoặc ty piston bị xước có thể xuất hiện do
điều kiện làm việc, chất lượng khí nén, cách lắp đặt hoặc hao mòn các bộ phận làm kín.
Việc xác định đúng nguyên nhân giúp xử lý nhanh và duy trì hiệu suất của
xi lanh khí nén inox.
Dưới đây là những lỗi thường gặp trên xi lanh SC và hướng kiểm tra,
khắc phục thực tế trong hệ thống khí nén công nghiệp.
1️⃣ Xi lanh inox SC bị rò rỉ khí
Rò rỉ khí ở xi lanh inox SC là một trong những lỗi thường gặp nhất. Hiện tượng
có thể xuất hiện tại phớt ty, phớt piston, vòng đệm, cổng khí, đầu nối hoặc vị trí kết nối
đường ống khí nén.
Nguyên nhân có thể gồm:
- Phớt xi lanh bị mòn hoặc hư hỏng.
- Vòng đệm bị chai, biến dạng hoặc lắp không đúng.
- Đầu nối khí hoặc đường ống bị hở.
- Ty piston bị xước làm ảnh hưởng đến khả năng làm kín.
- Bề mặt lắp ghép có bụi bẩn hoặc tạp chất.
Cách khắc phục: kiểm tra từng vị trí kết nối, xử lý lại đầu nối khí và thay
phớt hoặc vòng đệm nếu đã xuống cấp. Nếu rò rỉ xuất phát từ ty piston bị xước hoặc biến dạng,
cần kiểm tra kỹ trước khi tiếp tục vận hành xi lanh khí nén inox.
2️⃣ Xi lanh SC chạy chậm hoặc lực đẩy yếu
Khi xi lanh khí nén SC hoạt động chậm hơn bình thường hoặc không tạo đủ lực,
không nên chỉ tăng áp suất ngay lập tức. Cần kiểm tra toàn bộ hệ thống cấp khí và tải của
xi lanh.
Nguyên nhân thường gặp:
- Áp suất khí cấp vào xi lanh không đủ.
- Đường ống khí quá nhỏ hoặc bị hạn chế lưu lượng.
- Van điều khiển hoặc bộ điều chỉnh lưu lượng hoạt động không phù hợp.
- Tải thực tế lớn hơn khả năng làm việc của xi lanh.
- Ma sát tăng do ty piston hoặc phớt bị ảnh hưởng.
- Khí nén chứa nhiều nước hoặc tạp chất.
Cách khắc phục: kiểm tra áp suất nguồn khí, đường ống, van điều khiển,
bộ lọc khí và tải thực tế. Đồng thời kiểm tra tình trạng phớt và ty piston của
xi lanh inox 304.
3️⃣ Ty piston xi lanh inox SC bị xước
Ty piston của xi lanh inox SC thường xuyên chuyển động qua phớt làm kín.
Nếu bề mặt ty bị xước, bám bụi kim loại hoặc chịu tải lệch tâm, khả năng làm kín có thể
giảm và làm tăng tốc độ hao mòn của phớt.
Cách khắc phục:
- Vệ sinh sạch bề mặt ty piston.
- Kiểm tra xem ty có bị cong hoặc biến dạng hay không.
- Kiểm tra tải ngang và độ đồng tâm của cơ cấu máy.
- Kiểm tra phớt ty nếu xuất hiện dấu hiệu mòn bất thường.
- Không sử dụng vật cứng hoặc dụng cụ sắc để làm sạch ty piston.
4️⃣ Xi lanh khí nén inox chuyển động giật, không đều
Nếu xi lanh khí nén inox chuyển động giật cục hoặc không đều, nguyên nhân
có thể liên quan đến lưu lượng khí, ma sát, tải hoặc chất lượng khí nén.
- Lưu lượng khí cấp vào xi lanh không ổn định.
- Bộ điều chỉnh tốc độ được cài đặt chưa phù hợp.
- Phớt hoặc bề mặt làm kín bị mòn.
- Ty piston chịu tải ngang.
- Đường ray hoặc cơ cấu dẫn hướng của máy bị lệch.
- Khí nén có nước hoặc tạp chất.
Cách khắc phục: kiểm tra nguồn khí, bộ lọc khí, van điều chỉnh lưu lượng,
cơ cấu dẫn hướng và tình trạng ty piston. Với hệ thống sử dụng
xi lanh SC liên tục, nên kiểm tra nguyên nhân gốc thay vì chỉ điều chỉnh tốc độ.
5️⃣ Xi lanh SC không đạt đủ hành trình
Khi xi lanh inox SC không đạt đủ hành trình thiết kế, cần kiểm tra xem
piston có bị cản trở cơ khí hay không trước khi điều chỉnh hệ thống khí nén.
Các nguyên nhân có thể gồm:
- Cơ cấu máy giới hạn hành trình.
- Ty piston hoặc tải bị lệch.
- Áp suất khí không đủ.
- Phớt hoặc piston tạo ma sát lớn.
- Hành trình được lựa chọn không phù hợp với yêu cầu thực tế.
6️⃣ Cuối hành trình bị va đập mạnh
Hiện tượng piston va đập mạnh ở cuối hành trình có thể làm tăng tải lên
xi lanh khí nén SC và các cơ cấu liên kết. Đặc biệt với hệ thống có tốc độ
chuyển động cao, cần kiểm tra cơ cấu giảm chấn.
Cách khắc phục: kiểm tra và điều chỉnh giảm chấn theo điều kiện vận hành,
đồng thời kiểm tra tốc độ chuyển động của xi lanh inox 304. Không nên để
piston liên tục va đập mạnh vào cuối hành trình.
7️⃣ Xi lanh inox SC phát ra tiếng ồn bất thường
Tiếng ồn bất thường trong quá trình vận hành xi lanh inox SC có thể xuất phát
từ rò rỉ khí, va đập cuối hành trình, cơ cấu gá lắp lỏng hoặc chuyển động không đồng tâm.
Cách khắc phục: kiểm tra vị trí rò khí, giảm chấn, bu lông gá lắp,
độ đồng tâm của cơ cấu và tình trạng ty piston. Nếu tiếng ồn xuất hiện đồng thời với
hiện tượng rung hoặc giảm lực, nên kiểm tra toàn bộ xi lanh khí nén inox.
8️⃣ Xi lanh SC bị ăn mòn hoặc bám bẩn trong môi trường khắc nghiệt
Xi lanh inox 304 có khả năng chống ăn mòn tốt hơn nhiều loại xi lanh thông
thường, tuy nhiên điều này không có nghĩa là xi lanh có thể bỏ qua công tác vệ sinh và
bảo trì khi làm việc trong môi trường có nước, hóa chất, bụi hoặc chất ăn mòn.
Cách khắc phục: vệ sinh định kỳ, hạn chế để chất bẩn tích tụ trên bề mặt
và kiểm tra các vị trí ren, mối ghép, ty piston và phớt. Khi sử dụng
xi lanh khí nén inox trong môi trường đặc biệt, cần lựa chọn cấu hình
vật liệu và phớt phù hợp với điều kiện thực tế.
📋 Bảng xử lý nhanh lỗi xi lanh inox SC
| Hiện tượng | Nguyên nhân cần kiểm tra | Hướng xử lý |
|---|---|---|
| Rò rỉ khí | Phớt, vòng đệm, đầu nối, ty piston | Kiểm tra độ kín, siết lại kết nối, thay phớt khi cần |
| Chạy chậm, yếu | Áp suất, lưu lượng, tải, ma sát | Kiểm tra nguồn khí và tải thực tế |
| Chạy giật | Lưu lượng khí, phớt, tải lệch tâm | Kiểm tra van, phớt và cơ cấu dẫn hướng |
| Không đủ hành trình | Cản trở cơ khí, áp suất, tải | Kiểm tra cơ cấu và hành trình thiết kế |
| Va đập cuối hành trình | Giảm chấn hoặc tốc độ chưa phù hợp | Kiểm tra và điều chỉnh giảm chấn |
| Ty piston bị xước | Bụi bẩn, tải ngang, lệch tâm | Vệ sinh và kiểm tra phớt, tải, độ đồng tâm |
📞 Xi lanh inox SC gặp lỗi? HDI hỗ trợ kiểm tra và tư vấn
Nếu xi lanh inox SC bị rò khí, chạy yếu, chạy giật, không đủ hành trình hoặc cần thay phớt và phụ tùng, anh có thể gửi mã xi lanh, đường kính, hành trình, hình ảnh thực tế hoặc yêu cầu kỹ thuật để được hỗ trợ xác định phương án phù hợp.
HOÀNG ĐĂNG INDUSTRIAL hỗ trợ tư vấn kỹ thuật, báo giá nhanh và giá tốt cho các dòng xi lanh khí nén inox, xi lanh inox 304 và xi lanh SC.
☎️ Hotline: 0947 381 886
💬 Zalo: 0947 381 886
📋 Yêu cầu báo giá
🖼️ Hình ảnh thực tế xi lanh inox SC
Dưới đây là hình ảnh thực tế của xi lanh inox SC được sử dụng trong các hệ thống tự động hóa và thiết bị khí nén công nghiệp. Hình ảnh thực tế giúp khách hàng dễ dàng đối chiếu kiểu dáng, kết cấu thân xi lanh, đầu nắp, ty piston, thanh giằng và các vị trí cổng kết nối trước khi lựa chọn xi lanh khí nén inox.
Dòng xi lanh SC inox có nhiều lựa chọn về đường kính và hành trình, phù hợp với nhiều yêu cầu lắp đặt khác nhau. Tùy theo thiết bị, tải trọng và không gian lắp đặt, có thể lựa chọn cấu hình xi lanh inox 304 với kích thước phù hợp.
khác nhau.
sản phẩm tại xưởng.
ty piston được gia công đồng bộ.
thân xi lanh và kết cấu thanh giằng.
🔎 Đối chiếu xi lanh SC trước khi đặt hàng
Khi lựa chọn xi lanh inox SC, khách hàng nên đối chiếu đầy đủ đường kính xi lanh, hành trình, kiểu lắp đặt, kích thước cổng khí, ren ty piston, chiều dài tổng thể và yêu cầu về nam châm từ. Với các đơn hàng thay thế hoặc lắp mới, có thể gửi hình ảnh và thông số hiện tại để được hỗ trợ kiểm tra cấu hình xi lanh khí nén inox phù hợp.
🎬 Video sản phẩm xi lanh inox SC
🎥 Video xi lanh khí nén inox SC đang cập nhật
Video thực tế về xi lanh inox SC đang được
HOÀNG ĐĂNG INDUSTRIAL cập nhật. Nội dung video sẽ giúp khách hàng
quan sát trực quan hơn về thiết kế, kết cấu, chuyển động của
xi lanh khí nén inox SC và các phiên bản kích thước phổ biến.
Trong thời gian chờ video, anh/chị có thể liên hệ để nhận
hình ảnh thực tế, thông số kỹ thuật, tư vấn lựa chọn và báo giá xi lanh inox SC
theo nhu cầu sử dụng.
🚚 Cung cấp & giao hàng xi lanh inox SC toàn quốc
HOÀNG ĐĂNG INDUSTRIAL cung cấp xi lanh inox SC và các dòng xi lanh khí nén inox phục vụ đa dạng nhu cầu trong nhà máy, xưởng cơ khí, hệ thống tự động hóa, máy chuyên dụng, thiết bị chế tạo và công tác bảo trì công nghiệp trên toàn quốc.
Dòng xi lanh SC inox được thiết kế với nhiều lựa chọn đường kính piston từ Ø32 đến Ø250 mm, kết hợp đa dạng hành trình xi lanh từ ngắn đến dài, đáp ứng các yêu cầu khác nhau về lực tác động, khoảng dịch chuyển và không gian lắp đặt. Thân xi lanh bằng inox cùng kết cấu chắc chắn giúp sản phẩm phù hợp với nhiều hệ thống khí nén công nghiệp cần độ bền và khả năng làm việc ổn định.
Khi lựa chọn xi lanh khí nén SC, khách hàng không nhất thiết phải xác định chính xác model ngay từ đầu. Chỉ cần cung cấp mã xi lanh, đường kính, hành trình, kích thước lắp đặt, hình ảnh sản phẩm hoặc bản vẽ thiết bị, đội ngũ kỹ thuật HDI có thể hỗ trợ đối chiếu thông số, xác định cấu hình và tư vấn xi lanh inox SC phù hợp với ứng dụng thực tế.
📍 Khu vực cung cấp & hỗ trợ kỹ thuật
HOÀNG ĐĂNG INDUSTRIAL hỗ trợ cung cấp xi lanh inox SC cho khách hàng tại các tỉnh thành trên toàn quốc, đặc biệt là các khu vực tập trung nhiều nhà máy sản xuất, khu công nghiệp, xưởng cơ khí, doanh nghiệp chế tạo máy và hệ thống tự động hóa.
🇻🇳 MIỀN BẮC
Hà Nội – Bắc Ninh – Hải Phòng – Hưng Yên –
Hải Dương – Quảng Ninh – Thái Nguyên –
Vĩnh Phúc – Ninh Bình
Cung cấp cho nhà máy, xưởng cơ khí, dây chuyền sản xuất
và doanh nghiệp tự động hóa.
- KCN Yên Phong
- KCN Quế Võ
- KCN Tiên Sơn
- KCN VSIP Bắc Ninh
- KCN Quang Minh
- KCN Thăng Long
- KCN Tràng Duệ
- KCN Đình Vũ
🇻🇳 MIỀN TRUNG
Thanh Hóa – Nghệ An – Hà Tĩnh – Quảng Bình –
Đà Nẵng – Quảng Nam – Quảng Ngãi –
Bình Định – Khánh Hòa
Hỗ trợ các doanh nghiệp cơ khí, chế tạo máy,
gia công và tự động hóa.
- KCN VSIP Nghệ An
- KCN Nam Cấm
- KCN Vũng Áng
- KCN Hòa Khánh
- KCN Liên Chiểu
- KCN Hòa Cầm
- KCN Chu Lai
- KCN Dung Quất
🇻🇳 MIỀN NAM
TP. Hồ Chí Minh – Bình Dương – Đồng Nai –
Long An – Tây Ninh – Bà Rịa – Vũng Tàu –
Bình Phước – Cần Thơ
Phục vụ nhà máy sản xuất, xưởng cơ khí,
đơn vị chế tạo máy và hệ thống tự động hóa.
- KCN VSIP Bình Dương
- KCN Sóng Thần
- KCN Mỹ Phước
- KCN Biên Hòa
- KCN Amata
- KCN Long Thành
- KCN Nhơn Trạch
- KCN Hiệp Phước
🏭 Phục vụ nhà máy, xưởng cơ khí & doanh nghiệp tự động hóa
Xi lanh inox SC phù hợp với nhiều cơ cấu chuyển động tuyến tính trong máy móc công nghiệp. Sản phẩm có thể được sử dụng cho các hệ thống cần thiết kế gọn, chuyển động ổn định và thuận tiện cho việc tích hợp vào cơ cấu máy.
Chế tạo máy
Tích hợp vào máy chuyên dụng và cơ cấu truyền động.
Cơ khí
Phục vụ các cơ cấu kẹp, đẩy, kéo và định vị.
Tự động hóa
Tích hợp vào dây chuyền và hệ thống điều khiển khí nén.
Bảo trì
Thay thế xi lanh cũ và phục hồi cơ cấu máy.
📦 Hỗ trợ giao hàng xi lanh inox SC đến doanh nghiệp
HOÀNG ĐĂNG INDUSTRIAL hỗ trợ giao hàng đến:
- 🏭 Nhà máy và xưởng sản xuất trong khu công nghiệp.
- ⚙️ Xưởng cơ khí và đơn vị chế tạo máy.
- 🤖 Công ty tự động hóa và tích hợp hệ thống.
- 🔧 Bộ phận bảo trì, sửa chữa máy công nghiệp.
- 📦 Kho hàng và địa chỉ nhận hàng của doanh nghiệp.
- 🚚 Khách hàng tại các tỉnh thành trên toàn quốc.
Thời gian giao hàng được xác nhận theo model, kích thước, số lượng đặt hàng và địa điểm nhận hàng tại thời điểm khách hàng gửi yêu cầu.
🔧 Hỗ trợ kỹ thuật trước khi đặt hàng
Đối với xi lanh inox SC, lựa chọn đúng đường kính piston, hành trình và kiểu lắp ngay từ đầu sẽ giúp sản phẩm phù hợp hơn với không gian lắp đặt và yêu cầu chuyển động của máy.
Nếu chưa biết chính xác mã hàng, khách hàng có thể gửi hình ảnh xi lanh đang sử dụng, kích thước piston, hành trình, kích thước lắp đặt hoặc bản vẽ máy. HDI hỗ trợ đối chiếu thông số và tư vấn lựa chọn phù hợp.
Gửi yêu cầu
Gửi model, kích thước, hành trình hoặc hình ảnh.
Kiểm tra kỹ thuật
Đối chiếu kích thước và cấu hình phù hợp.
Báo giá
Xác nhận model, số lượng và phương án cung cấp.
Giao hàng
Đóng gói và bàn giao vận chuyển theo đơn hàng.
📋 Thông tin nên cung cấp khi đặt xi lanh inox SC
Để HOÀNG ĐĂNG INDUSTRIAL kiểm tra nhanh và tư vấn đúng cấu hình xi lanh inox SC, khách hàng có thể cung cấp một hoặc nhiều thông tin dưới đây. Không nhất thiết phải có đầy đủ model; hình ảnh sản phẩm hoặc bản vẽ cũng có thể được sử dụng để đối chiếu.
| Thông tin cần cung cấp | Ví dụ / yêu cầu |
|---|---|
| Model / mã xi lanh | Ví dụ: S4-SC, SC, SCD, SCJ hoặc mã tương đương trên sản phẩm |
| Đường kính xi lanh | Ø32 / Ø40 / Ø50 / Ø63 / Ø80 / Ø100 / Ø125 / Ø160 / Ø200 / Ø250 mm |
| Hành trình | Ví dụ: 25 / 50 / 75 / 100 / 150 / 200 / 300 / 500 / 1000 mm hoặc theo yêu cầu |
| Kiểu lắp đặt | Kiểu cơ bản SC, FA, FB, CA, CB, LB, TC, TCM1 hoặc theo thiết kế máy |
| Kiểu tác động | Tác động kép sử dụng khí nén để điều khiển hai chiều |
| Cổng kết nối khí | PT1/8 / PT1/4 / PT3/8 / PT1/2 / PT3/4 tùy đường kính xi lanh |
| Nam châm từ | Không nam châm hoặc yêu cầu phiên bản có nam châm để lắp cảm biến |
| Số lượng | Số lượng xi lanh inox SC cần sử dụng |
| Ứng dụng | Máy tự động hóa, cơ cấu đẩy – kéo, kẹp, nâng, định vị, đóng gói, chế tạo máy… |
| Hình ảnh / bản vẽ | Có thể gửi hình ảnh xi lanh đang sử dụng, tem model, bản vẽ hoặc kích thước lắp đặt |
💡 Không biết chọn mã nào?
Không sao. Anh/chị chỉ cần gửi hình ảnh xi lanh inox SC, mã sản phẩm, đường kính, hành trình hoặc bản vẽ lắp đặt. Đội ngũ kỹ thuật HOÀNG ĐĂNG INDUSTRIAL sẽ hỗ trợ đối chiếu thông số và tư vấn xi lanh khí nén inox SC phù hợp với thiết bị thực tế.
📞 Cần báo giá nhanh xi lanh inox SC?
Gửi mã hàng, kích thước hoặc hình ảnh sản phẩm qua Hotline / Zalo: 0947 381 886 để được tư vấn kỹ thuật, kiểm tra cấu hình và báo giá.
HOÀNG ĐĂNG INDUSTRIAL – Cung cấp xi lanh khí nén, linh kiện cơ khí và vật tư công nghiệp cho doanh nghiệp trên toàn quốc.
🧠 Câu hỏi thường gặp về xi lanh khí nén SC
Xi lanh khí nén SC là dòng xi lanh inox SC dạng tác động kép, được sử dụng để tạo chuyển động tuyến tính trong máy móc công nghiệp, hệ thống tự động hóa, máy chế tạo và các cơ cấu đẩy, kéo, kẹp, nâng hoặc định vị.
Dưới đây là những câu hỏi thường gặp khi lựa chọn xi lanh SC, bao gồm đường kính, hành trình, áp suất, kiểu lắp, ứng dụng, cách chọn model và khả năng thay thế. Bấm vào từng câu hỏi để xem thông tin chi tiết.
📞 Cần tư vấn xi lanh khí nén SC?
Gửi model, đường kính, hành trình, số lượng, hình ảnh hoặc bản vẽ để HOÀNG ĐĂNG INDUSTRIAL hỗ trợ kiểm tra cấu hình, báo giá nhanh – giá tốt – tư vấn kỹ thuật.
☎ Hotline / Zalo: 0947 381 886
🔎 Từ khóa liên quan đến xi lanh inox SC
Bên cạnh từ khóa chính xi lanh inox SC, khách hàng khi tìm kiếm sản phẩm thường sử dụng nhiều cách gọi khác nhau liên quan đến dòng xi lanh khí nén SC, vật liệu inox, kích thước, hành trình, ứng dụng và phụ kiện đi kèm. Các nhóm từ khóa dưới đây giúp mở rộng nội dung tìm kiếm và hỗ trợ khách hàng nhanh chóng tìm được đúng sản phẩm.
⭐ Từ khóa chính
xi lanh inox SC
xi lanh khí nén SC
xi lanh khí nén inox SC
xi lanh SC
xi lanh inox khí nén
🔩 Từ khóa sản phẩm & model
- xi lanh SC inox
- xi lanh SC tác động kép
- xi lanh SC hai chiều
- xi lanh khí nén inox
- xi lanh inox 304
- xi lanh inox công nghiệp
- xi lanh khí nén thân inox
- xi lanh SC Ø32
- xi lanh SC Ø40
- xi lanh SC Ø50
- xi lanh SC Ø63
- xi lanh SC Ø80
- xi lanh SC Ø100
- xi lanh SC Ø125
- xi lanh SC Ø160
- xi lanh SC Ø200
- xi lanh SC Ø250
📐 Từ khóa thông số kỹ thuật
- xi lanh inox SC hành trình 50mm
- xi lanh inox SC hành trình 100mm
- xi lanh inox SC hành trình 200mm
- xi lanh inox SC hành trình 300mm
- xi lanh inox SC hành trình 500mm
- xi lanh SC hành trình dài
- xi lanh SC đường kính lớn
- xi lanh khí nén SC áp suất cao
- thông số xi lanh inox SC
- kích thước xi lanh SC
- bản vẽ xi lanh SC
- catalog xi lanh SC
🎯 Từ khóa ngách & từ khóa có ý định mua hàng
- mua xi lanh inox SC
- giá xi lanh inox SC
- báo giá xi lanh SC
- xi lanh SC giá tốt
- xi lanh khí nén SC chính hãng
- nhà cung cấp xi lanh SC
- đơn vị cung cấp xi lanh inox
- xi lanh SC công nghiệp
- xi lanh SC cho máy tự động
- xi lanh SC dùng cho máy chế tạo
- xi lanh SC thay thế
- thay thế xi lanh khí nén SC
🏭 Từ khóa theo ứng dụng
- xi lanh SC cho máy tự động hóa
- xi lanh SC cho máy công nghiệp
- xi lanh SC cho máy chế tạo
- xi lanh SC cho xưởng cơ khí
- xi lanh SC cho dây chuyền sản xuất
- xi lanh SC cơ cấu đẩy
- xi lanh SC cơ cấu kéo
- xi lanh SC cơ cấu kẹp
- xi lanh SC cơ cấu nâng
- xi lanh SC cơ cấu định vị
- xi lanh khí nén inox cho nhà máy
🔧 Từ khóa phụ kiện & thiết bị liên quan
- phụ kiện xi lanh SC
- phớt xi lanh SC
- cảm biến xi lanh khí nén
- cảm biến từ xi lanh
- van điện từ điều khiển xi lanh
- van khí nén cho xi lanh SC
- đầu nối khí nén
- ống khí nén
- bộ điều chỉnh tốc độ xi lanh
- giá đỡ xi lanh khí nén
🔗 Cụm từ khóa semantic liên quan
xi lanh khí nén •
xi lanh inox •
xi lanh tác động kép •
piston khí nén •
ty piston inox •
thân xi lanh inox •
hành trình xi lanh •
đường kính piston •
áp suất khí nén •
cơ cấu truyền động tuyến tính •
thiết bị tự động hóa •
thiết bị khí nén công nghiệp •
linh kiện máy công nghiệp
📊 Khám phá thêm sản phẩm & nội dung liên quan
Nếu anh đang tìm xi lanh inox SC cho máy tự động hóa, xưởng cơ khí, dây chuyền sản xuất hoặc cần thay thế xi lanh đang sử dụng, có thể tham khảo thêm các dòng sản phẩm và nội dung kỹ thuật liên quan tại HOÀNG ĐĂNG INDUSTRIAL.
🔩 Xi lanh khí nén
Tham khảo các dòng xi lanh khí nén dùng cho cơ cấu
đẩy, kéo, kẹp, định vị và truyền động tuyến tính trong máy tự động hóa,
thiết bị công nghiệp và dây chuyền sản xuất.
⚙️ Xi lanh theo thương hiệu
Lựa chọn xi lanh theo thương hiệu và cấu hình kỹ thuật phù hợp
với hệ thống máy hiện có, đặc biệt khi cần thay thế hoặc đồng bộ
thiết bị khí nén trong dây chuyền.
🔧 Thiết bị khí nén liên quan
Các thiết bị điều khiển, xử lý khí và phụ kiện giúp hoàn thiện
hệ thống làm việc của xi lanh inox MA trong máy
tự động hóa và các cơ cấu khí nén công nghiệp.
🔗 Xi lanh inox liên quan
Tham khảo thêm danh mục xi lanh inox và các nội dung liên quan
với nhu cầu sử dụng.
🎯 Cần chọn xi lanh inox theo yêu cầu thực tế?
Nếu chưa xác định được đường kính piston, hành trình, kiểu lắp hoặc model xi lanh inox phù hợp, anh/chị có thể gửi cho HOÀNG ĐĂNG INDUSTRIAL hình ảnh, bản vẽ, thông số máy hoặc model đang sử dụng để được hỗ trợ kiểm tra và tư vấn cấu hình phù hợp.
📞 Báo giá nhanh – Giá tốt – Tư vấn kỹ thuật
☎ Hotline: 0947 381 886
💬 Zalo: 0947 381 886
🏆 Vì sao nên chọn HOÀNG ĐĂNG INDUSTRIAL (HDI)?
HOÀNG ĐĂNG INDUSTRIAL (HDI) định hướng trở thành đơn vị cung cấp thiết bị và giải pháp công nghiệp cho nhà máy, xưởng cơ khí, doanh nghiệp tự động hóa và các hệ thống sản xuất. Với các sản phẩm như xi lanh inox, xi lanh khí nén, thiết bị khí nén và linh kiện tự động hóa, HDI tập trung vào khả năng đáp ứng đúng yêu cầu kỹ thuật thay vì chỉ cung cấp sản phẩm đơn lẻ.
Từ khâu xác định model, kiểm tra thông số, tư vấn cấu hình, đặt hàng đến giao hàng và hỗ trợ sau bán, HDI hướng đến một quy trình cung cấp rõ ràng, thuận tiện và phù hợp với nhu cầu thực tế của từng hệ thống máy.
Chuyên cung cấp thiết bị công nghiệp
Tập trung vào nhóm thiết bị truyền động, khí nén, tự động hóa và linh kiện cơ khí phục vụ nhà máy, xưởng sản xuất và hệ thống máy công nghiệp.
Tư vấn theo yêu cầu kỹ thuật
Hỗ trợ kiểm tra model, đường kính piston, hành trình, lực ép, kiểu lắp và điều kiện làm việc để lựa chọn cấu hình phù hợp với ứng dụng.
Nguồn hàng & cấu hình đa dạng
Có nhiều lựa chọn về kích thước, lực ép, hành trình, kiểu lắp và phụ kiện, thuận tiện khi cần thay thế hoặc xây dựng cấu hình mới cho máy.
Giao hàng trên toàn quốc
Hỗ trợ giao thiết bị đến nhà máy, xưởng cơ khí, doanh nghiệp tự động hóa và khách hàng tại nhiều tỉnh thành trên toàn quốc.
Báo giá minh bạch – nhanh chóng
Tiếp nhận yêu cầu và phản hồi báo giá theo thông tin kỹ thuật thực tế, giúp bộ phận mua hàng dễ dàng kiểm tra model, số lượng và phương án cung cấp.
Hỗ trợ trước & sau bán hàng
Đồng hành trong quá trình lựa chọn, lắp đặt, kiểm tra và sử dụng thiết bị; hỗ trợ xử lý các vấn đề kỹ thuật khi phát sinh trong quá trình vận hành.
⭐ Cam kết từ HOÀNG ĐĂNG INDUSTRIAL
✅ Tư vấn dựa trên thông số và nhu cầu sử dụng thực tế.
✅ Cung cấp thông tin model và cấu hình rõ ràng.
✅ Hỗ trợ kiểm tra sản phẩm trước khi đặt hàng.
✅ Hỗ trợ khách hàng trong quá trình lắp đặt và sử dụng.
✅ Đáp ứng nhu cầu đơn hàng từ số lượng nhỏ đến dự án.
✅ Ưu tiên giải pháp phù hợp thay vì chỉ bán một model cố định.
📞 Cần tư vấn & báo giá xi lanh inox?
Gửi cho HOÀNG ĐĂNG INDUSTRIAL model, đường kính piston, hành trình hoặc bản vẽ kỹ thuật. Đội ngũ HDI sẽ hỗ trợ kiểm tra thông số và tư vấn xi lanh inox phù hợp với nhu cầu thực tế.
0947.381.886 📩 Gửi yêu cầu tư vấn
Đánh giá
Chưa có đánh giá nào.
