🔩 Bàn Trượt Tay Quay GGS80 Là Gì?
Bàn trượt tay quay GGS80 là thiết bị chuyển động tuyến tính sử dụng cơ cấu vitme bi kết hợp trục quang dẫn hướng, cho phép người dùng điều chỉnh vị trí bàn trượt bằng tay với độ chính xác cao.
Nhờ thiết kế chắc chắn và khả năng dịch chuyển ổn định, bàn trượt tay quay GGS80 được sử dụng rộng rãi trong các ứng dụng định vị cơ khí, đồ gá, thiết bị đo lường, nghiên cứu phát triển sản phẩm và các hệ thống cần điều chỉnh vị trí chính xác.
Khác với các dòng bàn trượt sử dụng động cơ, bàn trượt tay quay GGS80 vận hành bằng cơ cấu tay quay thủ công giúp người dùng dễ dàng kiểm soát vị trí dịch chuyển theo từng bước nhỏ. Sản phẩm có thể trang bị tay quay tiêu chuẩn hoặc tay quay chia độ để tăng khả năng định vị trong các ứng dụng yêu cầu độ chính xác cao.
Nhờ sử dụng vitme bi kết hợp hệ thống trục quang dẫn hướng kép, bàn trượt tay quay GGS80 mang lại chuyển động mượt mà, độ rơ thấp và độ lặp lại tốt. Đây là giải pháp phù hợp cho các hệ thống cơ khí chính xác, thiết bị thí nghiệm, bàn căn chỉnh, đồ gá kiểm tra và nhiều ứng dụng chuyển động tuyến tính khác.
Với nhiều tùy chọn hành trình từ 10mm đến 400mm cùng khả năng chịu tải ổn định, bàn trượt tay quay GGS80 đáp ứng linh hoạt nhu cầu thiết kế và chế tạo máy trong nhiều lĩnh vực công nghiệp khác nhau.
⚙️Đặc điểm |
Lợi ích thực tế |
|---|---|
| Vitme bi chính xác cao | Giúp bàn trượt tay quay GGS80 vận hành êm ái, giảm ma sát và tăng độ chính xác khi điều chỉnh vị trí. |
| Hai trục quang dẫn hướng | Tăng độ ổn định, hạn chế rung lắc và đảm bảo chuyển động tuyến tính chính xác. |
| Tay quay điều chỉnh thủ công | Dễ dàng điều chỉnh vị trí mà không cần nguồn điện hoặc bộ điều khiển. |
| Tùy chọn tay quay chia độ | Hỗ trợ định vị chính xác theo từng bước nhỏ trong các ứng dụng đo lường và căn chỉnh. |
| Cơ cấu hãm khóa vị trí | Tích hợp núm siết thủ công ngay trên block trượt, giúp cố định tọa độ chắc chắn và chống trôi hành trình do rung lắc. |
| Độ chính xác ±0.03mm | Phù hợp cho các hệ thống cơ khí chính xác, thiết bị kiểm tra và nghiên cứu kỹ thuật. |
| Hành trình đa dạng | Có nhiều lựa chọn từ 10mm đến 400mm đáp ứng nhiều nhu cầu sử dụng khác nhau. |
| Kết cấu nhôm cứng vững | Giúp bàn trượt tay quay GGS80 có trọng lượng nhẹ nhưng vẫn đảm bảo độ bền và khả năng chịu tải. |

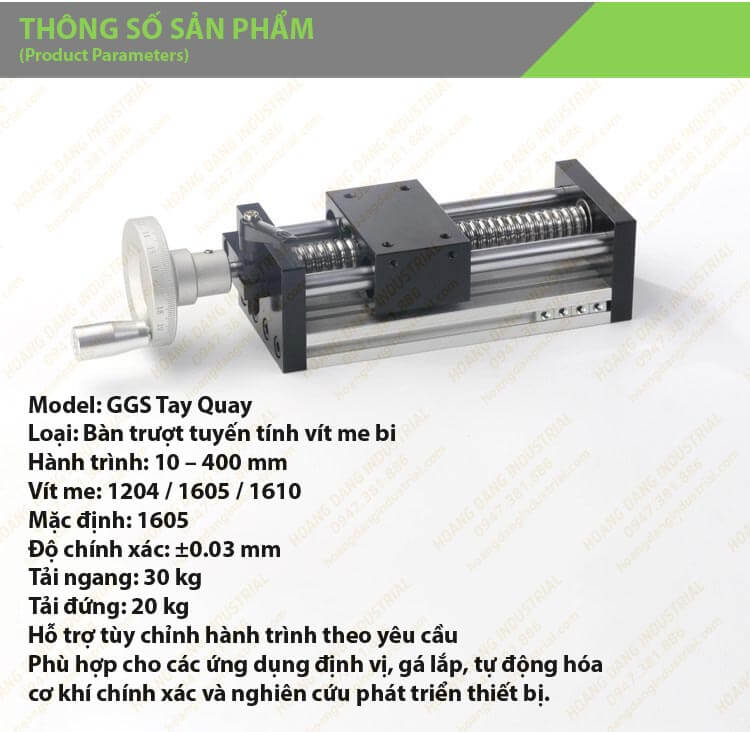

📐 THÔNG SỐ KỸ THUẬT BÀN TRƯỢT TAY QUAY GGS80
| Thông số | Giá trị |
|---|---|
| Model | GGS80 |
| Loại sản phẩm | Bàn trượt tay quay vitme bi |
| Cơ cấu truyền động | Tay quay cơ khí kết hợp vitme bi |
| Hành trình tiêu chuẩn | 50 mm / 100 mm / 200 mm / 300 mm / 400 mm |
| Vitme bi tùy chọn | 1204 / 1605 / 1610 |
| Vitme mặc định | 1605 (Ø16 mm, bước ren 5 mm) |
| Hệ thống dẫn hướng | 02 trục quang cứng Ø12 mm kết hợp bạc đạn tuyến tính |
| Độ chính xác lặp lại | ±0.03 mm |
| Tải trọng ngang | 30 kg |
| Tải trọng thẳng đứng | 20 kg |

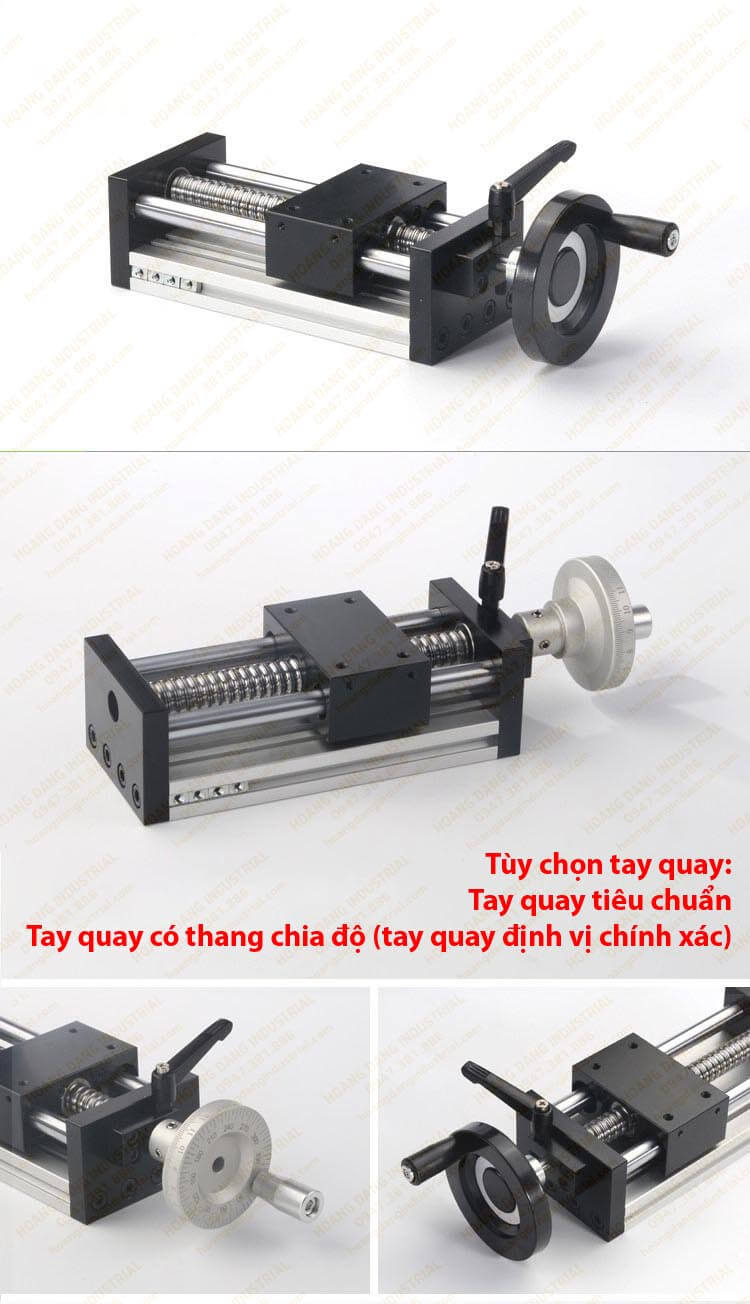

| Tùy chọn tay quay | Tay quay tiêu chuẩn hoặc tay quay chia độ chính xác |
| Vật liệu thân đế | Nhôm định hình cường độ cao |
| Phương thức lắp đặt | Lắp đặt cố định bằng bulong trên thân đế hoặc mặt đáy |
| Tùy chỉnh hành trình | Hỗ trợ gia công theo yêu cầu |
| Ứng dụng | Định vị cơ khí, đồ gá kiểm tra, thiết bị đo lường, căn chỉnh camera, hệ thống laser, nghiên cứu phát triển sản phẩm (R&D) |

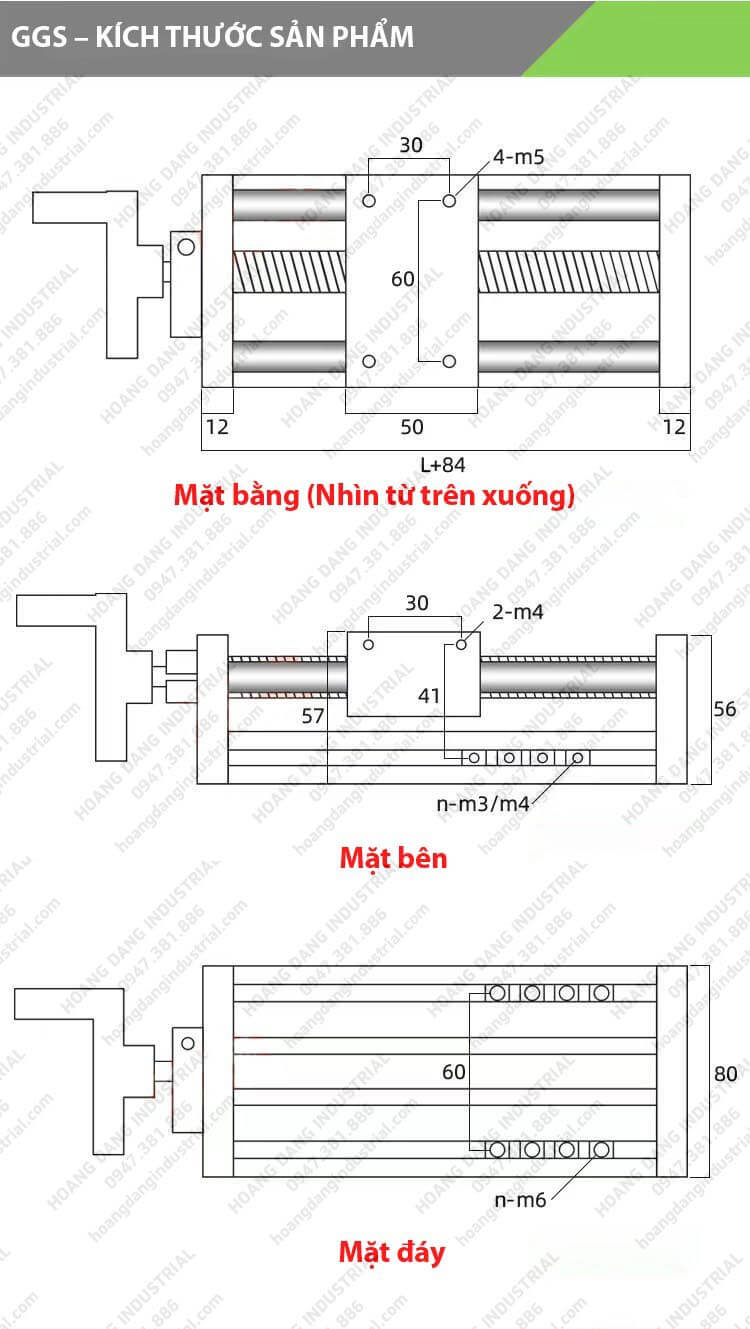

⚙️ BẢNG KÍCH THƯỚC THÔNG SỐ KỸ THUẬT GGS
| Thông số | Giá trị |
|---|---|
| Chiều rộng đế | 80 mm |
| Chiều rộng bàn trượt | 80 mm |
| Chiều dài bàn trượt | 50 mm |
| Chiều cao tổng thể | 56 mm |
| Chiều cao khoảng cách ốc | 41 mm |
| Khoảng cách lỗ lắp trên bàn trượt | 30×60 mm |
| Lỗ lắp bàn trượt | 4 lỗ × M5 |
| Lỗ ren mặt bên | 2 lỗ × M4 |
| Lỗ lắp mặt đáy | M6 |
| Chiều dài tổng thể | L hành trình + 84 mm |
📏 MODEL VÀ HÀNH TRÌNH BÀN TRƯỢT TAY QUAY GGS80
| Model | Hành trình (mm) | Ứng dụng khuyến nghị |
|---|---|---|
| GGS80-L50 | 50 mm | Định vị chi tiết nhỏ, đồ gá kiểm tra kính hiển vi, camera vision, thiết bị đo lường. |
| GGS80-L100 | 100 mm | Bàn căn chỉnh cao độ đồ gá, thiết bị thí nghiệm và nghiên cứu phát triển sản phẩm. |
| GGS80-L200 | 200 mm | Đồ gá cơ khí chính xác, hệ thống điều chỉnh vị trí và khoảng cách thủ công. |
| GGS80-L300 | 300 mm | Thiết bị kiểm tra sản phẩm, căn chỉnh cơ cấu máy và hệ thống dịch chuyển tuyến tính tầm trung. |
| GGS80-L400 | 400 mm | Ứng dụng yêu cầu hành trình dài, bàn trượt định vị phôi khổ lớn và cơ khí chính xác. |
Bàn trượt tay quay GGS80 được cung cấp với nhiều tùy chọn hành trình khác nhau từ 50mm đến 400mm, giúp khách hàng dễ dàng lựa chọn model phù hợp với nhu cầu định vị, căn chỉnh và dịch chuyển tuyến tính trong các ứng dụng cơ khí chính xác.
Các mã model tiêu chuẩn phổ biến hiện nay gồm:
GGS80-L50, GGS80-L100, GGS80-L200, GGS80-L300 và GGS80-L400.
Hoàng Đăng Industrial luôn hỗ trợ tư vấn lựa chọn hành trình phù hợp theo yêu cầu thực tế của từng dự án.
📏 Cách Chọn Đúng Kích Thước Bàn Trượt Tay Quay GGS80
Việc lựa chọn đúng bàn trượt tay quay GGS80 giúp tối ưu chi phí đầu tư, đảm bảo độ ổn định khi vận hành và đáp ứng chính xác yêu cầu kỹ thuật của hệ thống. Khi lựa chọn bàn trượt tay quay GGS80, khách hàng nên cân nhắc các yếu tố như hành trình làm việc, tải trọng, không gian lắp đặt và độ chính xác mong muốn.
| Yếu tố lựa chọn | Khuyến nghị |
|---|---|
| Hành trình làm việc | Chọn hành trình lớn hơn quãng đường dịch chuyển thực tế khoảng 10 ~ 20% để đảm bảo an toàn vận hành. |
| Tải trọng | Xác định tổng trọng lượng chi tiết, đồ gá hoặc thiết bị lắp trên bàn trượt để lựa chọn model phù hợp. |
| Không gian lắp đặt | Đo chính xác chiều dài khả dụng trước khi lựa chọn model GGS80-L50, GGS80-L100, GGS80-L200, GGS80-L300 hoặc GGS80-L400. |
| Độ chính xác định vị | Đối với ứng dụng yêu cầu căn chỉnh chính xác, nên sử dụng phiên bản tay quay chia độ để dễ dàng kiểm soát vị trí dịch chuyển. |
| Tần suất sử dụng | Đối với ứng dụng hoạt động thường xuyên, nên lựa chọn vitme bi 1605 để đảm bảo độ bền và khả năng vận hành ổn định lâu dài. |
Các model bàn trượt tay quay GGS80 hiện có gồm GGS80-L50, GGS80-L100, GGS80-L200, GGS80-L300 và GGS80-L400. Nếu chưa xác định được model phù hợp, khách hàng có thể liên hệ Hoàng Đăng Industrial để được tư vấn lựa chọn theo hành trình, tải trọng và yêu cầu lắp đặt thực tế.
🧩 Cấu Tạo Bàn Trượt Tay Quay GGS80
Bàn trượt tay quay GGS80 được thiết kế theo dạng bàn trượt tuyến tính vitme bi kết hợp trục quang dẫn hướng kép, giúp đảm bảo khả năng dịch chuyển chính xác, vận hành ổn định và tuổi thọ cao.
Mỗi bộ phận trên bàn trượt tay quay GGS80 đều được tối ưu cho các ứng dụng định vị cơ khí, đồ gá, thiết bị đo lường và nghiên cứu phát triển sản phẩm.
| Bộ phận | Chức năng |
|---|---|
| Vitme bi (Ball Screw) | Là bộ phận truyền động chính của bàn trượt tay quay GGS80, giúp chuyển đổi chuyển động quay thành chuyển động tịnh tiến với độ chính xác cao và ma sát thấp. |
| Đai ốc vitme bi | Tiếp nhận chuyển động từ vitme bi và truyền lực trực tiếp đến mặt bàn trượt. |
| Hệ thống dẫn hướng | Bàn trượt tay quay GGS80 sử dụng 02 trục quang cứng Ø12mm kết hợp bạc đạn trượt tuyến tính, giúp chuyển động ổn định, giảm ma sát và duy trì độ chính xác trong suốt hành trình làm việc. |
| Trục quang dẫn hướng kép | Giúp bàn trượt tay quay GGS80 di chuyển ổn định, hạn chế rung lắc và duy trì độ chính xác trong suốt hành trình làm việc. |
| Mặt bàn trượt | Bề mặt lắp đặt chi tiết, đồ gá, cảm biến hoặc các cơ cấu cơ khí cần dịch chuyển tuyến tính. |
| Tay quay điều khiển | Cho phép người vận hành điều chỉnh vị trí bàn trượt bằng tay một cách linh hoạt mà không cần sử dụng nguồn điện. |

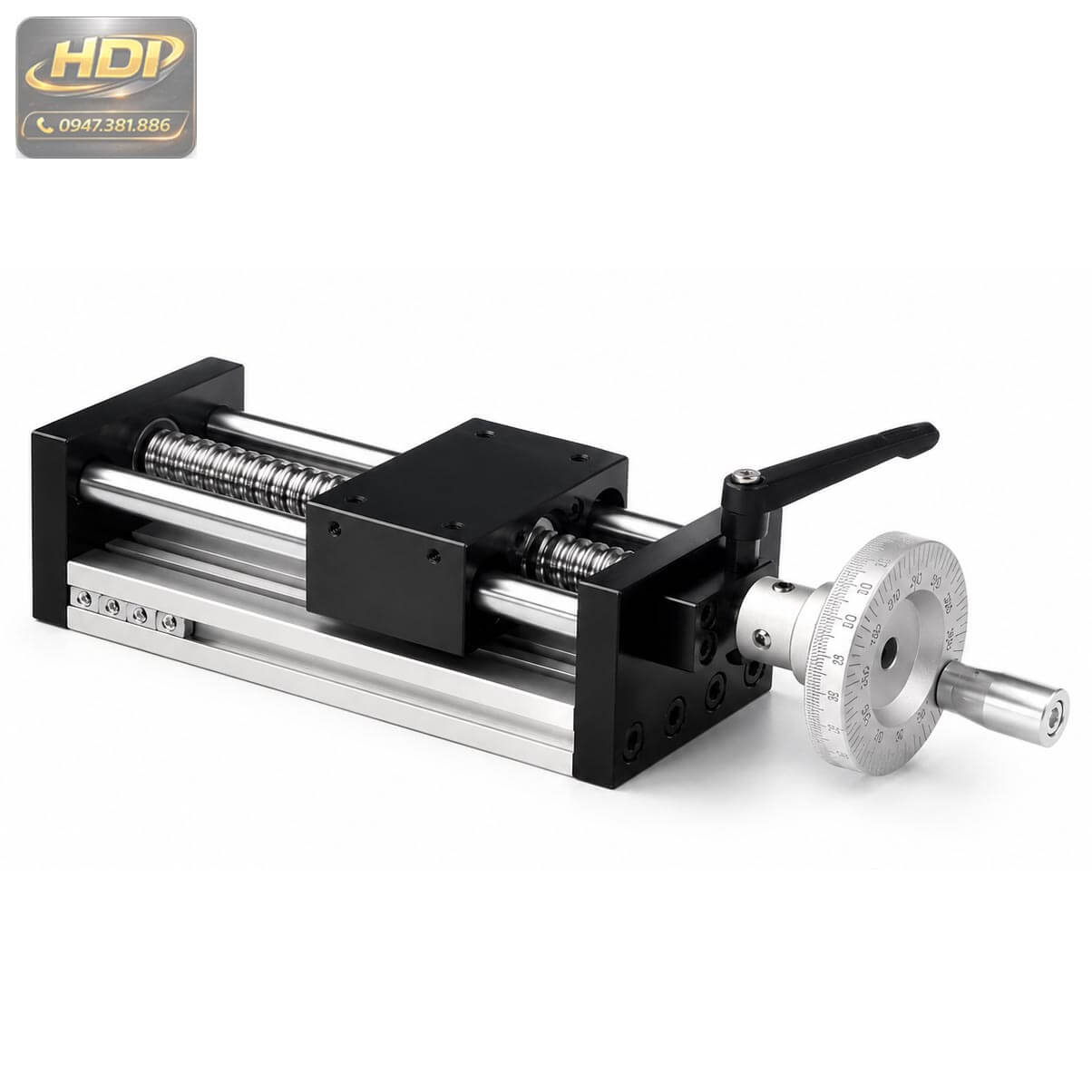

| Tay quay chia độ (tùy chọn) | Hỗ trợ định vị chính xác theo từng bước nhỏ, phù hợp cho các ứng dụng căn chỉnh và đo lường kỹ thuật. |
| Khung đế nhôm định hình | Tạo độ cứng vững cho toàn bộ hệ thống, đồng thời giảm trọng lượng và thuận tiện cho việc lắp đặt. |
| Gối đỡ hai đầu vitme | Cố định và đỡ trục vitme bi, giúp bàn trượt tay quay GGS80 vận hành ổn định và giảm độ rung khi làm việc. |
Nhờ sự kết hợp giữa vitme bi, trục quang dẫn hướng kép và cơ cấu tay quay điều chỉnh chính xác, bàn trượt tay quay GGS80 mang lại khả năng định vị ổn định, độ lặp lại cao và đáp ứng tốt các yêu cầu trong cơ khí chính xác, nghiên cứu phát triển sản phẩm và thiết bị đo lường kỹ thuật.
🔄 Nguyên Lý Hoạt Động Của Bàn Trượt Tay Quay GGS80
Bàn trượt tay quay GGS80 hoạt động dựa trên cơ cấu truyền động vitme bi kết hợp hệ thống trục quang dẫn hướng kép. Khi người vận hành tác động lên tay quay, chuyển động quay sẽ được truyền trực tiếp đến trục vitme bi, từ đó chuyển đổi thành chuyển động tịnh tiến của mặt bàn trượt theo phương thẳng.
Nhờ sử dụng vitme bi, bàn trượt tay quay GGS80 có khả năng truyền động với ma sát thấp, vận hành mượt mà và duy trì độ chính xác cao trong quá trình định vị. Đồng thời, hệ thống trục quang dẫn hướng giúp mặt bàn trượt di chuyển ổn định, hạn chế rung lắc và giảm sai lệch vị trí khi chịu tải.
| Giai đoạn hoạt động | Mô tả |
|---|---|
| Quay tay quay | Người vận hành xoay vô lăng hoặc tay quay chia độ để điều khiển chuyển động của hệ thống. |
| Vitme bi truyền động | Chuyển động quay của tay quay được truyền đến trục vitme bi, tạo ra chuyển động tịnh tiến chính xác. |
| Đai ốc vitme dịch chuyển | Đai ốc vitme di chuyển dọc theo trục vitme và kéo theo toàn bộ mặt bàn trượt. |
| Trục quang dẫn hướng | Duy trì độ thẳng của chuyển động, giúp bàn trượt tay quay GGS80 vận hành ổn định và chính xác. |
| Định vị vị trí | Người dùng có thể dừng tại bất kỳ vị trí nào trên hành trình để thực hiện căn chỉnh, đo lường hoặc gá đặt chi tiết. |
Đối với phiên bản tích hợp tay quay chia độ, bàn trượt tay quay GGS80 cho phép kiểm soát quãng đường dịch chuyển chính xác hơn, phù hợp với các ứng dụng cơ khí chính xác, thiết bị đo lường, phòng thí nghiệm và nghiên cứu phát triển sản phẩm.
Nhờ nguyên lý hoạt động đơn giản nhưng hiệu quả, bàn trượt tay quay GGS80 không cần nguồn điện, dễ vận hành, dễ bảo trì và vẫn đảm bảo độ chính xác cao trong nhiều ứng dụng định vị cơ khí.
📌 Khi Nào Nên Sử Dụng Bàn Trượt Tay Quay GGS80?
Bàn trượt tay quay GGS80 là giải pháp lý tưởng cho các ứng dụng yêu cầu điều chỉnh vị trí bằng tay với độ chính xác cao. Nhờ sử dụng cơ cấu vitme bi kết hợp trục quang dẫn hướng, bàn trượt tay quay GGS80 cho phép người dùng dễ dàng kiểm soát vị trí dịch chuyển mà không cần sử dụng động cơ hoặc hệ thống điều khiển điện tử.
Trong nhiều trường hợp, việc đầu tư hệ thống truyền động tự động là không cần thiết hoặc làm tăng chi phí thiết kế. Khi đó, bàn trượt tay quay GGS80 trở thành lựa chọn hiệu quả nhờ khả năng định vị chính xác, vận hành đơn giản và dễ dàng tích hợp vào các thiết bị cơ khí hiện có.
| Nhu cầu sử dụng | Giải pháp từ bàn trượt tay quay GGS80 |
|---|---|
| Định vị chi tiết cơ khí | Giúp điều chỉnh vị trí chính xác trong các công đoạn lắp ráp, kiểm tra và căn chỉnh cơ khí. |
| Thiết bị đo lường | Hỗ trợ dịch chuyển cảm biến, đầu đo hoặc cơ cấu đo với độ chính xác cao. |
| Đồ gá và Jig kiểm tra | Cho phép điều chỉnh vị trí sản phẩm hoặc cơ cấu gá đặt một cách linh hoạt. |
| Phòng thí nghiệm và R&D | Phù hợp cho các hệ thống thử nghiệm, nghiên cứu và phát triển sản phẩm mới. |
| Thiết bị quang học | Hỗ trợ căn chỉnh camera, laser, cảm biến hoặc các cụm quang học chính xác. |
| Điều chỉnh vị trí thủ công | Không cần nguồn điện, dễ vận hành và tiết kiệm chi phí đầu tư hệ thống. |
Nếu ứng dụng của bạn yêu cầu khả năng dịch chuyển tuyến tính chính xác, điều chỉnh vị trí linh hoạt và không cần sử dụng động cơ, bàn trượt tay quay GGS80 là giải pháp phù hợp. Sản phẩm được sử dụng rộng rãi trong cơ khí chính xác, thiết bị đo lường, nghiên cứu phát triển sản phẩm và các hệ thống định vị thủ công.
🏭 Giải Pháp Ứng Dụng Của Bàn Trượt Tay Quay GGS80
Nhờ khả năng định vị chính xác, vận hành ổn định và không yêu cầu nguồn điện, bàn trượt tay quay GGS80 được sử dụng rộng rãi trong các hệ thống căn chỉnh cơ khí, thiết bị đo lường, đồ gá kiểm tra và nghiên cứu phát triển sản phẩm. Cơ cấu vitme bi kết hợp trục quang dẫn hướng giúp bàn trượt tay quay GGS80 đáp ứng tốt các ứng dụng cần điều chỉnh vị trí thủ công với độ chính xác cao.
| Hệ thống ứng dụng | Giải pháp thực tế |
|---|---|
| Bàn căn chỉnh Camera Vision | Điều chỉnh vị trí camera công nghiệp theo từng bước nhỏ để tối ưu góc quan sát và độ chính xác khi kiểm tra sản phẩm. |
| Hệ thống căn chỉnh Laser | Dịch chuyển đầu phát hoặc đầu thu laser nhằm hiệu chỉnh vị trí tia chiếu trong các thiết bị đo lường và kiểm tra kỹ thuật. |
| Đồ gá kiểm tra chất lượng | Điều chỉnh vị trí cảm biến, đầu dò hoặc chi tiết kiểm tra để phù hợp với nhiều kích thước sản phẩm khác nhau. |
| Bàn định vị trong phòng thí nghiệm | Ứng dụng trong các mô hình nghiên cứu, thử nghiệm cơ khí và phát triển thiết bị mới. |
| Thiết bị quang học | Dùng để điều chỉnh vị trí thấu kính, cảm biến quang hoặc các cụm quang học yêu cầu độ chính xác cao. |
| Đồ gá lắp ráp cơ khí | Cho phép căn chỉnh vị trí chi tiết trong quá trình lắp ráp, kiểm tra hoặc hiệu chuẩn thiết bị. |
Với thiết kế sử dụng vitme bi, trục quang dẫn hướng kép và cơ cấu điều chỉnh bằng tay, bàn trượt tay quay GGS80 là giải pháp hiệu quả cho các ứng dụng cần độ chính xác cao nhưng không yêu cầu hệ thống điều khiển tự động phức tạp.
🖼️ Một Số Hình Ảnh Thực Tế Bàn Trượt Tay Quay GGS80

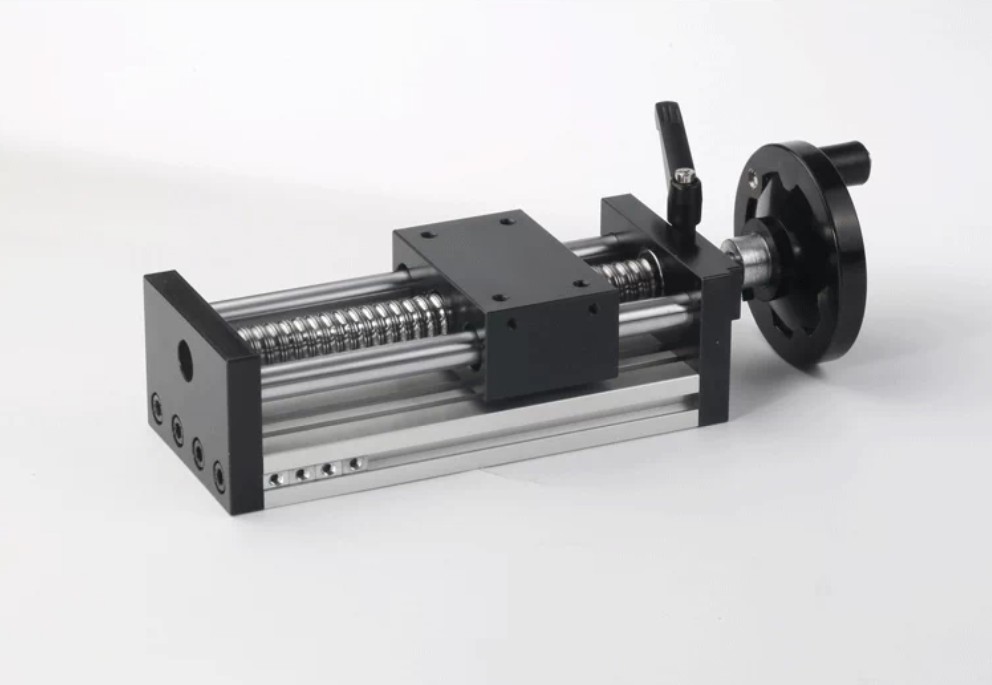

Dưới đây là một số hình ảnh thực tế của bàn trượt tay quay GGS80 do Hoàng Đăng Industrial cung cấp. Sản phẩm sử dụng cơ cấu vitme bi kết hợp trục quang dẫn hướng kép, mang lại khả năng dịch chuyển chính xác, vận hành ổn định và độ bền cao trong nhiều ứng dụng cơ khí chính xác.

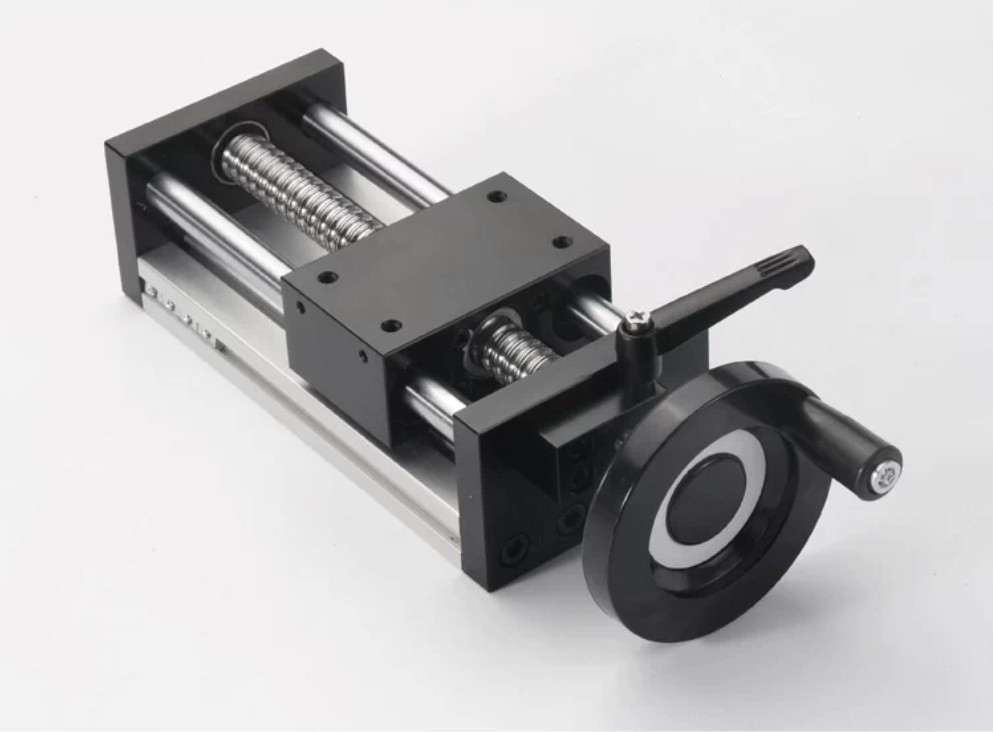

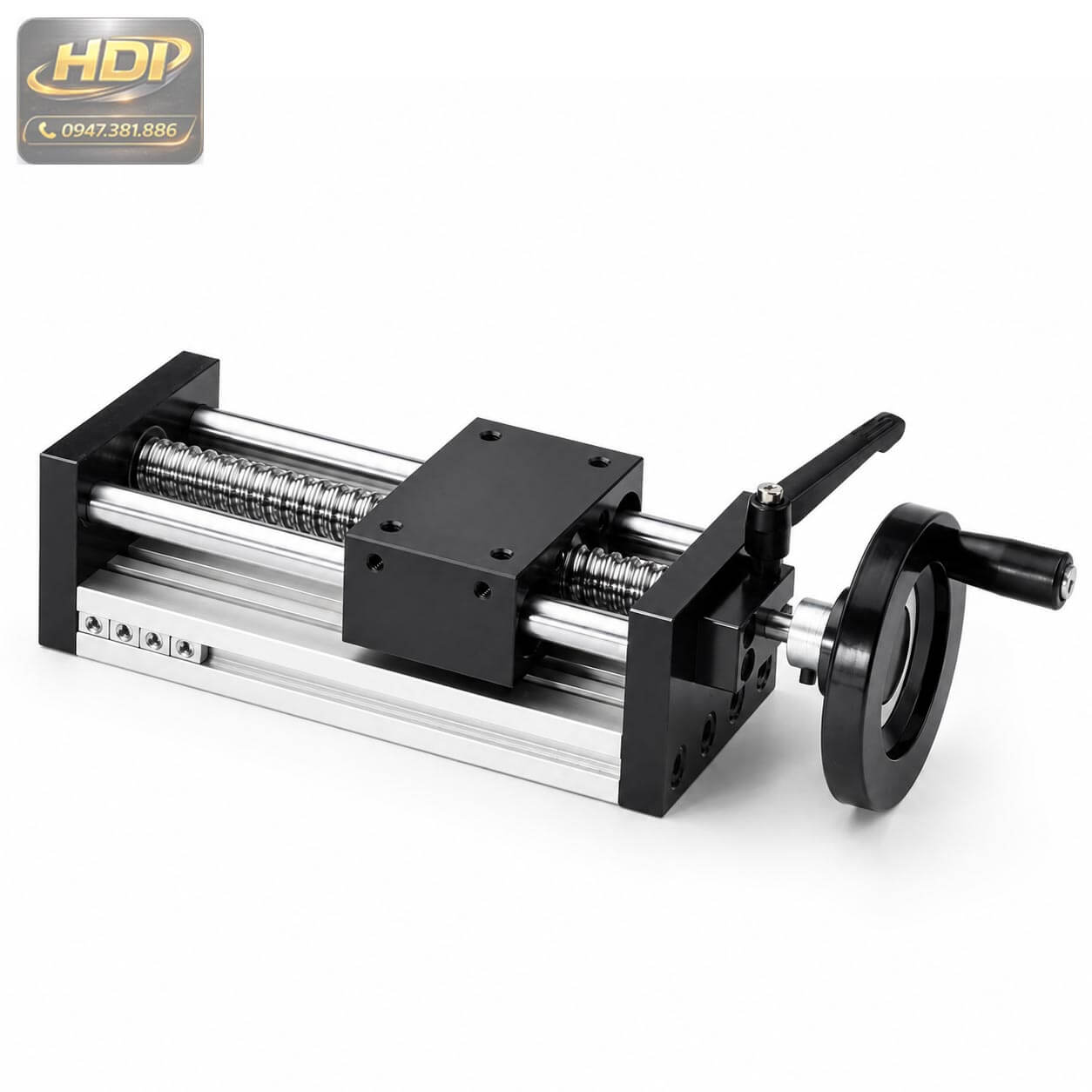

Hình ảnh cho thấy thiết kế nhỏ gọn của bàn trượt tay quay GGS80, phù hợp cho các hệ thống định vị thủ công, đồ gá kiểm tra, thiết bị đo lường, nghiên cứu phát triển sản phẩm và các ứng dụng cần điều chỉnh vị trí với độ chính xác cao.
⭐ Ưu Điểm Thiết Kế Vượt Trội Của Module GGS80
Bàn trượt tay quay GGS80 do Hoàng Đăng Industrial phân phối được gia công trên dây chuyền cơ khí chính xác, đáp ứng các tiêu chuẩn khắt khe trong môi trường công nghiệp và phòng thí nghiệm. Sự vượt trội của sản phẩm đến từ việc tối ưu hóa vật liệu cấu thành và độ chính xác trong chế tạo linh kiện lắp ráp.
| Tiêu chuẩn linh kiện | Lợi ích kỹ thuật thực tế từ Hoàng Đăng |
|---|---|
| Trục vitme bi 1605 tiêu chuẩn | Sử dụng trục vít cấp chính xác cao, các viên bi thép tuần hoàn giúp khử độ rơ dọc trục tối đa, tay quay vận hành nhẹ mượt và đạt độ chính xác lặp lại ±0.03mm. |
| Trục quang kép Ø12mm tôi cứng | Hai thanh dẫn hướng tròn đường kính 12mm được làm từ thép hợp kim tôi cao tần, mài nhẵn bề mặt giúp chống mài mòn, tăng khả năng chịu tải ngang lên đến 30kg. |
| Hệ con trượt bạc đạn tuyến tính | Bao bọc chặt chẽ quanh trục quang Ø12mm, giúp giảm ma sát tối đa khi tịnh tiến, vận hành êm ái và không gây tiếng ồn trong phòng thí nghiệm. |

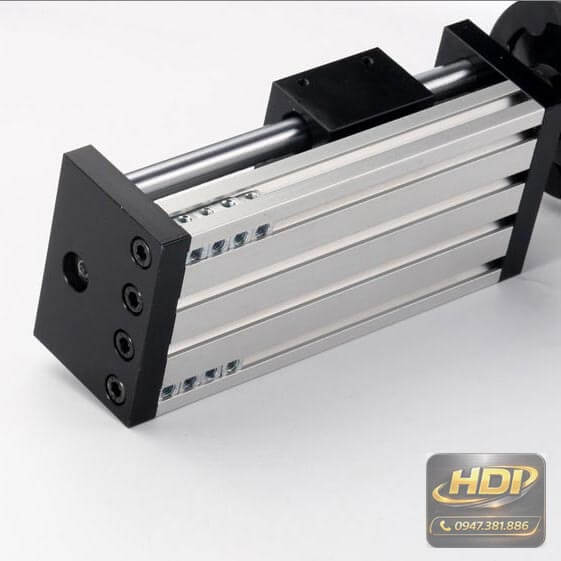

| Thân đế nhôm Anode hóa bản 80 | Hợp kim nhôm định hình bản rộng 80mm được xử lý anode hóa bề mặt, giúp chống trầy xước, chống oxy hóa và duy trì tính thẩm mỹ cơ khí lâu dài. |
| Khối gá vòng bi triệt tiêu lực axial | Hệ gối đỡ vòng bi ở đầu tay quay được gia công chính xác, giữ chặt trục vít để triệt tiêu hoàn toàn lực xô dọc trục khi người vận hành siết núm khóa hãm. |
Nhờ sự kết hợp giữa vitme bi 1605, 02 trục quang cứng Ø12mm và cơ cấu tay quay định vị chính xác, bàn trượt tay quay GGS80 là lựa chọn phù hợp cho các đơn vị chế tạo máy, phòng R&D, trường đại học kỹ thuật, phòng thí nghiệm và các ứng dụng cơ khí chính xác yêu cầu độ ổn định cao.
🔍 So Sánh Bàn Trượt Tay Quay GGS80 Với Các Giải Pháp Chuyển Động Khác
Việc lựa chọn đúng loại bàn trượt tuyến tính giúp tối ưu chi phí đầu tư và đáp ứng chính xác yêu cầu kỹ thuật của từng ứng dụng. Dưới đây là bảng so sánh trực quan giữa bàn trượt tay quay GGS80, bàn trượt đối hướng BGX80A và các dòng bàn trượt tự động sử dụng động cơ bước hoặc servo đang được Hoàng Đăng Industrial phân phối:
| Tiêu chí so sánh | GGS80 Tay Quay | BGX80A Đối Hướng | Bàn Trượt Động Cơ |
|---|---|---|---|
| Cơ chế truyền động | Vitme bi đơn chỉnh tay | Vitme bi ren trái-phải | Vitme bi chạy điện |
| Nguồn điện vận hành | Không cần điện | Không cần điện | Bắt buộc (24V/220V) |
| Sai số định vị lặp | ±0.03 mm (Phụ thuộc tay quay) | ±0.02 mm (Đồng bộ cơ học) | ±0.01 mm (Lập trình xung tự động) |
| Chi phí đầu tư vật tư | Tối ưu, kinh tế nhất | Trung bình | Cao (Thêm motor + driver) |
| Độ phức tạp lắp đặt | Rất đơn giản, bắt ốc là chạy | Đơn giản, gá lắp nhanh | Yêu cầu đấu nối dây và cài đặt driver |
| Chu kỳ bảo trì máy | Dễ dàng vệ sinh trục quang | Tra mỡ bôi trơn định kỳ | Kiểm tra hệ thống điện và cơ khí |
| Ứng dụng thực tế thích hợp | Căn chỉnh tiêu cự kính hiển vi, camera, đồ gá jig đo lường, R&D | Tay gắp robot, cơ cấu kẹp dán nhãn bao bì định tâm từ hai phía | Máy CNC, cánh tay gắp tốc độ cao, dây chuyền đóng gói tự động hoàn toàn |
Nếu bạn cần một giải pháp vi chỉnh tọa độ chính xác, chi phí tối ưu và không muốn phức tạp hóa hệ thống điện điều khiển, bàn trượt tay quay GGS80 chính là lựa chọn tốt nhất. Đối với các ứng dụng yêu cầu chuyển động đối xứng hai chiều đồng bộ, hãy tham khảo dòng bàn trượt tuyến tính đối hướng BGX80A. Trong khi đó, các hệ thống cần vận hành liên tục, tự động hoàn toàn ở tốc độ cao sẽ phù hợp với các dòng bàn trượt tích hợp động cơ servo hoặc step.
🧱 Vật Liệu Chế Tạo Bàn Trượt Tay Quay GGS80
Để đảm bảo độ chính xác, độ bền và khả năng vận hành ổn định trong thời gian dài, bàn trượt tay quay GGS80 được chế tạo từ các vật liệu cơ khí chất lượng cao. Mỗi bộ phận trên bàn trượt tay quay GGS80 đều được lựa chọn nhằm tối ưu độ cứng vững, khả năng chịu tải và tuổi thọ sử dụng.
| Bộ phận | Vật liệu |
|---|---|
| Thân đế bàn trượt | Nhôm định hình cường độ cao, trọng lượng nhẹ, chống ăn mòn và dễ lắp đặt. |
| Vitme bi | Thép hợp kim chính xác cao, bề mặt tôi cứng giúp tăng khả năng chịu tải và chống mài mòn. |
| Trục quang dẫn hướng Ø12mm | Thép tôi cứng mạ crom, độ cứng cao, khả năng chống mài mòn và duy trì độ chính xác lâu dài. |
| Bạc đạn tuyến tính | Thép chịu lực kết hợp bi tuần hoàn, giúp chuyển động mượt mà và giảm ma sát. |
| Mặt bàn trượt | Hợp kim nhôm gia công CNC chính xác, đảm bảo độ phẳng và độ cứng vững khi gá lắp thiết bị. |
| Tay quay điều khiển | Hợp kim kim loại có độ bền cao, thao tác nhẹ nhàng và ổn định. |
| Tấm đầu và gối đỡ | Hợp kim gia công CNC giúp cố định hệ thống vitme và tăng độ cứng tổng thể. |
Nhờ sự kết hợp giữa vitme bi thép hợp kim, 02 trục quang cứng Ø12mm, bạc đạn tuyến tính và khung nhôm định hình cường độ cao, bàn trượt tay quay GGS80 mang lại khả năng vận hành ổn định, độ chính xác cao và tuổi thọ bền bỉ trong môi trường sản xuất công nghiệp.
Đây là giải pháp phù hợp cho các ứng dụng định vị cơ khí, thiết bị đo lường, đồ gá kiểm tra, hệ thống quang học và nghiên cứu phát triển sản phẩm yêu cầu độ tin cậy cao trong quá trình vận hành.
🛠️ Hướng Dẫn Lắp Đặt Bàn Trượt Tay Quay GGS80
Để bàn trượt tay quay GGS80 hoạt động ổn định, đạt độ chính xác cao và kéo dài tuổi thọ sử dụng, việc lắp đặt đúng kỹ thuật là rất quan trọng. Trước khi đưa vào vận hành, cần kiểm tra bề mặt lắp đặt, độ cân bằng của hệ thống và các vị trí cố định nhằm đảm bảo bàn trượt tay quay GGS80 không bị biến dạng hoặc phát sinh sai số trong quá trình làm việc.
| Bước | Thao tác thực hiện |
|---|---|
| Bước 1 | Kiểm tra ngoại quan sản phẩm, đảm bảo bàn trượt tay quay GGS80 không bị va đập, cong vênh hoặc hư hỏng trong quá trình vận chuyển. |
| Bước 2 | Chuẩn bị bề mặt lắp đặt phẳng và chắc chắn. Loại bỏ bụi bẩn, dầu mỡ hoặc các vật cản có thể ảnh hưởng đến độ chính xác của hệ thống. |
| Bước 3 | Định vị bàn trượt tay quay GGS80 theo đúng hướng làm việc và cố định thân đế bằng bulong tại các vị trí lắp đặt được thiết kế sẵn. |
| Bước 4 | Siết bulong theo thứ tự đối xứng và lực siết phù hợp nhằm tránh làm biến dạng thân đế hoặc ảnh hưởng đến độ thẳng của hệ thống dẫn hướng. |
| Bước 5 | Quay tay điều khiển và kiểm tra toàn bộ hành trình để đảm bảo mặt bàn trượt di chuyển nhẹ nhàng, không bị kẹt hoặc rung lắc bất thường. |
| Bước 6 | Lắp đặt chi tiết, đồ gá hoặc thiết bị cần dịch chuyển lên mặt bàn trượt. Phân bổ tải trọng đều để đảm bảo độ ổn định khi vận hành. |
| Bước 7 | Tiến hành chạy thử và kiểm tra độ chính xác định vị trước khi đưa vào sử dụng chính thức. |
Sau khi hoàn tất lắp đặt, nên kiểm tra định kỳ độ chặt của bulong, tình trạng bôi trơn vitme bi và độ sạch của trục quang dẫn hướng để bàn trượt tay quay GGS80 luôn duy trì hiệu suất làm việc tối ưu.
⚠️ Lưu Ý Khi Sử Dụng Bàn Trượt Tay Quay GGS80
Để bàn trượt tay quay GGS80 vận hành ổn định, duy trì độ chính xác và kéo dài tuổi thọ sử dụng, người dùng cần tuân thủ một số lưu ý quan trọng trong quá trình vận hành và bảo dưỡng. Việc sử dụng đúng kỹ thuật không chỉ giúp bảo vệ hệ thống vitme bi và trục quang dẫn hướng Ø12mm mà còn đảm bảo hiệu suất làm việc lâu dài của thiết bị.
| Lưu ý | Khuyến nghị sử dụng |
|---|---|
| Không vượt quá tải trọng thiết kế | Đảm bảo tải trọng làm việc nằm trong giới hạn cho phép để tránh làm giảm độ chính xác và tuổi thọ của bàn trượt tay quay GGS80. |
| Phân bố tải trọng hợp lý | Nên đặt tải trọng gần tâm mặt bàn trượt để hạn chế mô-men xoắn và giảm hiện tượng lệch tải. |
| Tránh va đập mạnh | Không tác động lực đột ngột lên mặt bàn trượt hoặc tay quay vì có thể làm ảnh hưởng đến độ chính xác của hệ thống dẫn hướng. |
| Giữ sạch vitme và trục quang | Thường xuyên vệ sinh bụi bẩn, phoi kim loại hoặc tạp chất bám trên vitme bi và trục quang dẫn hướng để giảm mài mòn. |
| Không quay tay quá nhanh | Vận hành với tốc độ phù hợp nhằm hạn chế rung động và tăng tuổi thọ của vitme bi cũng như bạc đạn tuyến tính. |
| Kiểm tra bulong định kỳ | Đảm bảo các vị trí lắp đặt luôn chắc chắn, tránh hiện tượng lỏng bulong làm ảnh hưởng đến độ chính xác định vị. |
| Không sử dụng trong môi trường quá bẩn | Nếu làm việc trong môi trường nhiều bụi hoặc phoi kim loại, nên có biện pháp che chắn để bảo vệ hệ thống dẫn hướng và vitme bi. |
| Bôi trơn định kỳ | Thực hiện bôi trơn vitme bi và bạc đạn tuyến tính theo chu kỳ sử dụng để duy trì chuyển động mượt mà và giảm ma sát. |
Tuân thủ đúng các lưu ý trên sẽ giúp bàn trượt tay quay GGS80 duy trì độ chính xác lặp lại ±0.03mm, vận hành ổn định và kéo dài tuổi thọ của vitme bi, bạc đạn tuyến tính cũng như toàn bộ hệ thống chuyển động.
🔧 Cách Bảo Trì Bàn Trượt Tay Quay GGS80 Để Kéo Dài Tuổi Thọ
Việc bảo trì định kỳ giúp bàn trượt tay quay GGS80 duy trì độ chính xác, vận hành ổn định và kéo dài tuổi thọ của các bộ phận quan trọng như vitme bi, trục quang dẫn hướng Ø12mm và bạc đạn tuyến tính. Một kế hoạch bảo dưỡng hợp lý không chỉ giúp giảm chi phí sửa chữa mà còn hạn chế thời gian dừng máy trong quá trình sử dụng.
| Hạng mục | Chu kỳ | Công việc bảo trì |
|---|---|---|
| Vệ sinh trục quang | Hàng tuần | Lau sạch bụi bẩn, dầu cũ và tạp chất trên 02 trục quang Ø12mm bằng khăn mềm sạch. |
| Kiểm tra vitme bi | 1 tháng/lần | Kiểm tra độ mượt khi vận hành, tiếng ồn bất thường và tình trạng bề mặt vitme bi. |
| Bôi trơn vitme bi | 1 ~ 3 tháng/lần | Sử dụng mỡ bôi trơn hoặc dầu bôi trơn phù hợp để giảm ma sát và hạn chế mài mòn. |
| Bạc đạn tuyến tính | 1 ~ 3 tháng/lần | Kiểm tra độ rơ, độ mượt và bổ sung chất bôi trơn khi cần thiết. |
| Kiểm tra bulong | Hàng tháng | Kiểm tra và siết lại các bulong cố định thân đế, mặt bàn trượt và các cụm gối đỡ. |
| Kiểm tra tay quay | 3 tháng/lần | Đảm bảo tay quay không bị lỏng, kẹt hoặc xuất hiện hiện tượng rung lắc bất thường. |
| Kiểm tra tổng thể | 6 tháng/lần | Đánh giá độ chính xác dịch chuyển, độ mòn của các bộ phận và khả năng vận hành của toàn bộ hệ thống. |
Thực hiện đúng quy trình bảo trì sẽ giúp bàn trượt tay quay GGS80 duy trì độ chính xác lặp lại ±0.03mm, giảm hao mòn của vitme bi và bạc đạn tuyến tính, đồng thời kéo dài tuổi thọ thiết bị trong các ứng dụng cơ khí chính xác, đồ gá và thiết bị đo lường.
📦 Năng Lực Cung Cấp Và Giao Hàng Bàn Trượt Tuyến Tính Đối Hướng Toàn Quốc
Hoàng Đăng Industrial chuyên cung cấp bàn trượt tay quay GGS80, bàn trượt vitme bi, bàn trượt định vị cơ khí và các giải pháp chuyển động tuyến tính phục vụ ngành cơ khí chính xác, tự động hóa và nghiên cứu phát triển thiết bị trên toàn quốc. Chúng tôi hỗ trợ tư vấn kỹ thuật, lựa chọn model phù hợp và giao hàng nhanh đến nhà máy, khu công nghiệp, phòng R&D và đơn vị chế tạo máy.
🏭 Khu Vực Cung Cấp Và Giao Hàng Toàn Quốc
| Khu vực | Tỉnh thành trọng điểm | Khu công nghiệp & Đối tượng phục vụ |
|---|---|---|
| Miền Bắc | Hà Nội, Hải Phòng, Bắc Ninh, Hưng Yên, Hải Dương, Quảng Ninh, Nam Định, Thái Nguyên, Vĩnh Phúc, Bắc Giang. | Hỗ trợ giao hàng tới các khu công nghiệp lớn như VSIP Bắc Ninh, Quang Minh, Thăng Long, Yên Phong, Đình Vũ, Văn Trung và các nhà máy cơ khí, tự động hóa khu vực phía Bắc. |
| Miền Trung | Đà Nẵng, Huế, Quảng Nam, Quảng Ngãi, Nghệ An, Thanh Hóa, Bình Định, Khánh Hòa. | Phục vụ các đơn vị chế tạo máy, cơ khí hạng nặng, đóng tàu, gia công đồ gá và hệ thống tự động hóa tại khu vực miền Trung. |
| Miền Nam | TP.HCM, Bình Dương, Đồng Nai, Long An, Tây Ninh, Bà Rịa – Vũng Tàu, Cần Thơ, An Giang, Tiền Giang. | Giao hàng nhanh đến các KCN Sóng Thần, VSIP Bình Dương, Amata Đồng Nai, Long Hậu, Tân Bình, Hiệp Phước cùng nhiều nhà máy sản xuất và doanh nghiệp FDI. |
🔧 Hỗ Trợ Kỹ Thuật Và Tư Vấn Chọn Model
- Tư vấn lựa chọn model GGS80-L50, GGS80-L100, GGS80-L200, GGS80-L300 hoặc GGS80-L400 phù hợp.
- Hỗ trợ lựa chọn tay quay tiêu chuẩn hoặc tay quay chia độ chính xác.
- Tư vấn lựa chọn vitme bi 1204, 1605 hoặc 1610 theo tải trọng và độ chính xác yêu cầu.
- Hỗ trợ kỹ thuật lắp đặt, vận hành và bảo trì bàn trượt tay quay GGS80.
- Hỗ trợ đơn vị chế tạo máy, phòng thí nghiệm và dự án R&D.
📦Đóng Gói Chắc Chắn – Vận Chuyển An ToànTất cả sản phẩm trước khi xuất kho đều được kiểm tra và đóng gói cẩn thận nhằm hạn chế va đập trong quá trình vận chuyển.
- Kiểm tra ngoại quan và hành trình hoạt động trước khi giao hàng.
- Bọc chống va đập và chống trầy xước các chi tiết cơ khí.
- Đóng gói phù hợp với vận chuyển đường bộ, chuyển phát nhanh và chành xe.
- Hỗ trợ giao hàng đến nhà máy, khu công nghiệp và công trình trên toàn quốc.
🛡️Cam Kết Chất Lượng
- Cung cấp đúng model và đúng thông số kỹ thuật khách hàng yêu cầu.
- Kiểm tra sản phẩm trước khi xuất kho.
- Hỗ trợ kỹ thuật trong quá trình lắp đặt và sử dụng.
- Xuất hóa đơn VAT theo yêu cầu.
- Tư vấn giải pháp chuyển động tuyến tính phù hợp với từng ứng dụng thực tế.
Liên hệ ngay Hotline/Zalo: 0947 381 886 để được Hoàng Đăng Industrial hỗ trợ lựa chọn model phù hợp, nhận báo giá nhanh và tư vấn kỹ thuật.
🧠 Câu Hỏi Thường Gặp Về Bàn Trượt Tay Quay GGS80 (FAQ)
1. Bàn trượt tay quay GGS80 dùng để làm gì?
Bàn trượt tay quay GGS80 được sử dụng để định vị, dịch chuyển và căn chỉnh thiết bị theo phương tuyến tính với độ chính xác cao. Sản phẩm phù hợp cho đồ gá cơ khí, thiết bị đo lường, hệ thống camera vision, thiết bị laser, nghiên cứu phát triển sản phẩm (R&D) và nhiều ứng dụng tự động hóa khác.
2. Bàn trượt tay quay GGS80 có độ chính xác bao nhiêu?
Bàn trượt tay quay GGS80 sử dụng vitme bi chính xác cao, cho độ chính xác lặp lại lên đến ±0.03mm, đáp ứng tốt các ứng dụng định vị và căn chỉnh yêu cầu độ chính xác cao.
3. Bàn trượt tay quay GGS80 có những hành trình nào?
Hoàng Đăng Industrial hiện cung cấp các model:
GGS80-L50, GGS80-L100, GGS80-L200, GGS80-L300 và GGS80-L400,
tương ứng với hành trình 50mm, 100mm, 200mm, 300mm và 400mm.
Ngoài ra có thể hỗ trợ tùy chỉnh theo yêu cầu thực tế.
4. Bàn trượt tay quay GGS80 sử dụng loại vitme nào?
Bàn trượt tay quay GGS80 mặc định sử dụng vitme bi 1605 (đường kính 16mm, bước ren 5mm). Ngoài ra khách hàng có thể lựa chọn các phiên bản vitme bi 1204 hoặc 1610 tùy theo tốc độ và tải trọng yêu cầu.
5. Trục dẫn hướng của GGS80 có kích thước bao nhiêu?
Bàn trượt tay quay GGS80 sở hữu khung thân nhôm định hình bản rộng 80mm, kết hợp cùng 02 trục quang cứng Ø12mm…
6. Bàn trượt tay quay GGS80 có cơ cấu khóa cố định vị trí không?
Có. Mặt bàn trượt GGS80 được tích hợp sẵn một núm siết khóa hãm thủ công. Sau khi quay tay chỉnh đến đúng tọa độ mong muốn, người dùng chỉ cần siết nhẹ núm khóa này để cố định vị trí chắc chắn, chống hiện tượng trôi hành trình do rung lắc trong quá trình máy vận hành.
7. Bàn trượt tay quay GGS80 có chịu tải được bao nhiêu?
Tải trọng tham khảo của bàn trượt tay quay GGS80 là:
30kg theo phương ngang và
20kg theo phương thẳng đứng.
Đối với tải trọng đặc biệt hoặc hành trình dài, nên liên hệ kỹ thuật để được tư vấn chi tiết.
8. Có thể lắp tay quay chia độ cho GGS80 không?
Có. Bàn trượt tay quay GGS80 hỗ trợ tùy chọn tay quay chia độ chính xác, giúp người dùng dễ dàng điều chỉnh vị trí theo từng bước nhỏ và tăng độ chính xác khi thao tác.
9. Bàn trượt tay quay GGS80 có cần nguồn điện không?
Không. Bàn trượt tay quay GGS80 hoạt động hoàn toàn bằng cơ khí thông qua tay quay và vitme bi, không yêu cầu nguồn điện hoặc bộ điều khiển.
10. Bàn trượt tay quay GGS80 phù hợp với những ngành nào?
Bàn trượt tay quay GGS80 được ứng dụng rộng rãi trong cơ khí chính xác, chế tạo máy, tự động hóa, thiết bị đo lường, phòng thí nghiệm, trường đại học kỹ thuật, hệ thống camera vision, laser và các dự án R&D.
11. Hoàng Đăng Industrial có giao hàng toàn quốc không?
Có. Hoàng Đăng Industrial hỗ trợ giao hàng toàn quốc, cung cấp đầy đủ chứng từ, xuất hóa đơn VAT theo yêu cầu và hỗ trợ kỹ thuật trong quá trình lắp đặt, vận hành sản phẩm.
12. Tôi có thể nhận báo giá bàn trượt tay quay GGS80 như thế nào?
Quý khách vui lòng liên hệ Hotline/Zalo: 0947 381 886 để được tư vấn kỹ thuật, lựa chọn model phù hợp và nhận báo giá nhanh nhất.
🔎 Từ Khóa Liên Quan Đến Bàn Trượt Tay Quay GGS80
Dưới đây là các từ khóa liên quan đến bàn trượt tay quay GGS80, giúp khách hàng dễ dàng tìm kiếm và lựa chọn giải pháp chuyển động tuyến tính phù hợp cho cơ khí chính xác, chế tạo máy và tự động hóa công nghiệp.
- Từ khóa sản phẩm:
bàn trượt tay quay GGS80, bàn trượt GGS80, bàn trượt tay quay, bàn trượt tuyến tính tay quay, bàn trượt cơ khí chính xác, bàn trượt dẫn hướng tuyến tính - Từ khóa kỹ thuật:
bàn trượt vitme bi, bàn trượt vitme bi 1605, bàn trượt trục quang, bàn trượt dịch chuyển tuyến tính, bàn trượt điều chỉnh vị trí, bàn trượt một trục. - Từ khóa độ chính xác:
bàn trượt định vị, bàn trượt định vị chính xác, bàn trượt cơ khí, bàn trượt tay quay chia độ, bàn trượt dẫn hướng trục quang. - Từ khóa ứng dụng:
bàn trượt đồ gá cơ khí, bàn trượt thiết bị đo lường, bàn trượt camera vision, bàn trượt nghiên cứu phát triển, bàn trượt tự động hóa công nghiệp. - Từ khóa hành trình:
bàn trượt hành trình 50mm, bàn trượt hành trình 100mm, bàn trượt hành trình 200mm, bàn trượt hành trình 300mm, bàn trượt hành trình 400mm. - Từ khóa tiếng Anh:
linear stage manual, manual linear stage, precision positioning stage, handwheel linear stage, linear positioning stage.
Ngoài dòng bàn trượt tay quay GGS80, HOÀNG ĐĂNG INDUSTRIAL còn cung cấp các dòng bàn trượt ray vuông GXS, bàn trượt đối hướng BGX, vitme bi, ray trượt tuyến tính, con trượt ray vuông và nhiều linh kiện truyền động cơ khí phục vụ ngành chế tạo máy và tự động hóa.
📊 Sản Phẩm Và Danh Mục Liên Quan
Để xây dựng hoàn chỉnh hệ thống chuyển động tuyến tính và tự động hóa công nghiệp, quý khách có thể tham khảo thêm các sản phẩm và danh mục liên quan dưới đây:
- Hoàng Đăng Industrial
- Gối đỡ vít me và phụ kiện
- Đai ốc vít me bi
- Bàn trượt tuyến tính
- bàn trượt tuyến tính đối hướng
Nếu cần tư vấn lựa chọn bàn trượt tay quay GGS80 vitme bi hoặc giải pháp chuyển động phù hợp với hệ thống máy, vui lòng liên hệ Hoàng Đăng Industrial qua Hotline/Zalo 0947 381 886.
🏆 Vì Sao Nên Chọn HOÀNG ĐĂNG INDUSTRIAL
Hoàng Đăng Industrial là đơn vị chuyên cung cấp bàn trượt tuyến tính, vitme bi, linear module và các giải pháp chuyển động công nghiệp phục vụ nhà máy, đơn vị chế tạo máy và doanh nghiệp tự động hóa trên toàn quốc.
Với kinh nghiệm thực tế trong lĩnh vực cơ khí công nghiệp, chúng tôi không chỉ cung cấp sản phẩm mà còn hỗ trợ tư vấn kỹ thuật, lựa chọn hành trình, tải trọng và giải pháp lắp đặt phù hợp với từng ứng dụng thực tế.
| 🔩 Sản phẩm chất lượng cao Cung cấp đa dạng bàn trượt tuyến tính, bàn trượt vitme bi, bàn trượt đối hướng, bàn trượt tải nặng và linh kiện truyền động công nghiệp với độ chính xác cao và khả năng vận hành ổn định. |
⚙️ Tư vấn kỹ thuật chuyên sâu Hỗ trợ lựa chọn model theo hành trình, tải trọng, tốc độ làm việc, phương án lắp động cơ bước hoặc servo phù hợp với từng hệ thống máy. |
| 🏭 Phù hợp nhiều ngành công nghiệp Ứng dụng trong robot công nghiệp, cơ cấu kẹp tự động, máy đóng gói, máy cấp liệu, hệ thống định vị, dây chuyền sản xuất và thiết bị tự động hóa. |
📦 Giao hàng toàn quốc Hỗ trợ giao hàng nhanh đến Hà Nội, Hải Phòng, Bắc Ninh, Đà Nẵng, TP.HCM, Bình Dương, Đồng Nai cùng các khu công nghiệp trên toàn quốc. |
| 🔧 Hỗ trợ sau bán hàng Tư vấn lắp đặt, vận hành, bảo trì và hỗ trợ lựa chọn linh kiện thay thế trong suốt quá trình sử dụng. |
🤝 Đồng hành cùng doanh nghiệp Cam kết mang đến giải pháp chuyển động tuyến tính hiệu quả, chi phí hợp lý và giá trị sử dụng lâu dài cho khách hàng. |
HOÀNG ĐĂNG INDUSTRIAL cam kết cung cấp sản phẩm chính hãng, hỗ trợ kỹ thuật tận tâm và dịch vụ chuyên nghiệp cho khách hàng trên toàn quốc.
Đánh giá
Chưa có đánh giá nào.
