🔩 Đai ốc vít me bi SFU là gì?
Đai ốc vít me bi SFU (Ball Screw Nut SFU Series) là một bộ phận quan trọng trong hệ thống vít me bi, có chức năng chuyển đổi chuyển động quay thành chuyển động tịnh tiến với độ chính xác cao.
Dòng SFU là loại đai ốc mặt bích tiêu chuẩn DIN 69051 Form B, được thiết kế với hệ thống bi tuần hoàn bên trong giúp giảm ma sát và tăng hiệu suất truyền động.
So với vít me thường, vít me bi SFU có:
✔ Ma sát thấp
✔ Độ chính xác cao
✔ Chuyển động mượt
✔ Tuổi thọ dài
Đây là dòng đai ốc được sử dụng phổ biến nhất trong các hệ thống CNC và thiết bị tự động hóa.
⚙️ Đặc điểm nổi bật
✔ Thiết kế mặt bích tiêu chuẩn
✔ Độ chính xác cao
✔ Ma sát thấp
✔ Chuyển động mượt
✔ Hiệu suất cao
✔ Tuổi thọ dài
📐 Thông số kỹ thuật
Dòng: SFU
Tiêu chuẩn: DIN 69051 Form B
Kiểu: Mặt bích tròn
Kiểu bi: Bi tuần hoàn
Độ chính xác: Cao
Ứng dụng: CNC – tự động hóa

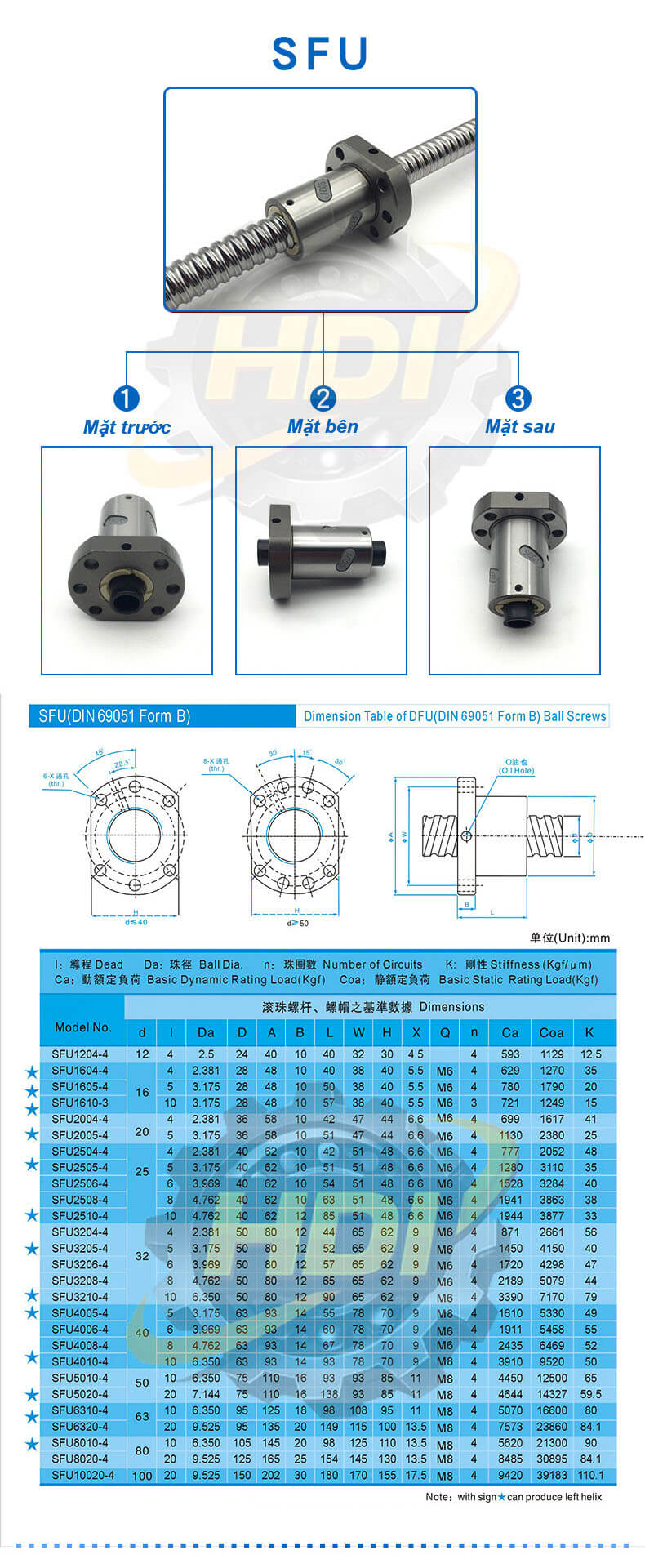

📐 Bảng thông số tổng hợp đai ốc vít me bi SFU
| Model | Đường kính trục (mm) | Bước ren (mm) |
|---|---|---|
| SFU1204 | 12 | 4 |
| SFU1604 | 16 | 4 |
| SFU1605 | 16 | 5 |
| SFU1610 | 16 | 10 |
| SFU2004 | 20 | 4 |
| SFU2005 | 20 | 5 |
| SFU2504 | 25 | 4 |
| SFU2505 | 25 | 5 |
| SFU2510 | 25 | 10 |
| SFU3204 | 32 | 4 |
| SFU3205 | 32 | 5 |
| SFU3210 | 32 | 10 |
| SFU4005 | 40 | 5 |
| SFU4006 | 40 | 6 |
| SFU4008 | 40 | 8 |
| SFU4010 | 40 | 10 |
| SFU5010 | 50 | 10 |
| SFU5020 | 50 | 20 |
| SFU6310 | 63 | 10 |
| SFU8010 | 80 | 10 |
| SFU8020 | 80 | 20 |
| SFU10020 | 100 | 20 |
📏 Kích thước phổ biến
Model phổ biến:
- SFU1204
- SFU1605
- SFU1610
- SFU2005
- SFU2010
- SFU2505
- SFU2510
- SFU3205
- SFU3210
- SFU4005
- SFU4010
Model tải lớn:
- SFU5010
- SFU5020
- SFU6310
- SFU6320
- SFU8010
- SFU8020
- SFU10020
🛠️ Bản vẽ gia công trục vít me bi tiêu chuẩn
Hình dưới đây là bản vẽ gia công trục vít me bi tiêu chuẩn, áp dụng cho nhiều dòng vít me bi như SFU, SFI, DFU, SFS, SFH và các dòng vít me CNC phổ biến. Bản vẽ giúp kỹ thuật viên dễ dàng thiết kế và gia công trục theo đúng tiêu chuẩn lắp đặt.
🧩 Cấu tạo
Đai ốc vít me bi SFU gồm:
- Thân đai ốc
- Bi tuần hoàn
- Đường dẫn bi
- Nắp hồi bi
- Mặt bích lắp đặt
🔄 Nguyên lý hoạt động
Khi trục vít quay, các viên bi bên trong sẽ lăn giữa ren vít và rãnh bi của đai ốc, giúp chuyển động quay thành chuyển động tịnh tiến với ma sát rất thấp.
Sau khi bi di chuyển hết hành trình, chúng sẽ quay trở lại theo đường hồi bi và tiếp tục chu trình hoạt động.
🏭 Ứng dụng
Đai ốc SFU được dùng trong:
- Máy CNC
- Máy khắc CNC
- Máy cắt laser
- Máy in 3D
- Máy tự động
- Hệ thống truyền động chính xác
⭐ Ưu điểm nổi bật
✔ Độ chính xác cao
✔ Vận hành êm
✔ Ít mài mòn
✔ Tuổi thọ dài
✔ Hiệu suất cao
🔍 So sánh SFU với SFI
| Loại | Đặc điểm |
|---|---|
| SFU | Mặt bích tròn |
| SFI | Mặt bích vuông |
🧱 Vật liệu chế tạo
- Thân: Thép hợp kim
- Bi: Thép chịu mài mòn
- Nắp hồi bi: Nhựa kỹ thuật
🛠️ Hướng dẫn lắp đặt
- Lắp đai ốc vào trục vít
- Cố định mặt bích
- Kiểm tra chuyển động
- Bôi trơn định kỳ
⚠️ Lưu ý khi sử dụng
- Không để bụi vào
- Không tháo bi ra ngoài
- Bôi trơn thường xuyên
- Tránh va đập mạnh
📦 Vì sao nên chọn đai ốc vít me bi SFU
✔ Chất lượng ổn định
✔ Độ chính xác cao
✔ Đầy đủ kích thước
✔ Dễ thay thế
✔ Phổ biến trên thị trường
🧠 FAQ – Câu hỏi thường gặp
Đai ốc SFU dùng cho loại vít nào?
Dùng cho trục vít me bi SFU cùng bước ren tương ứng.
SFU1605 nghĩa là gì?
16 là đường kính vít, 05 là bước ren 5mm.
Có dùng cho máy CNC không?
Có, đây là dòng phổ biến nhất cho CNC.
Có cần bôi trơn không?
Có, cần bôi trơn định kỳ để tăng tuổi thọ.
🔎 Từ khóa liên quan
- ball screw nut SFU
- đai ốc vít me bi SFU1605
- đai ốc vít me bi SFU2005
- đai ốc vít me bi SFU2505
- đai ốc vít me bi SFU3205
- đai ốc vít me bi mặt bích
- vít me bi SFU
- ball screw SFU
