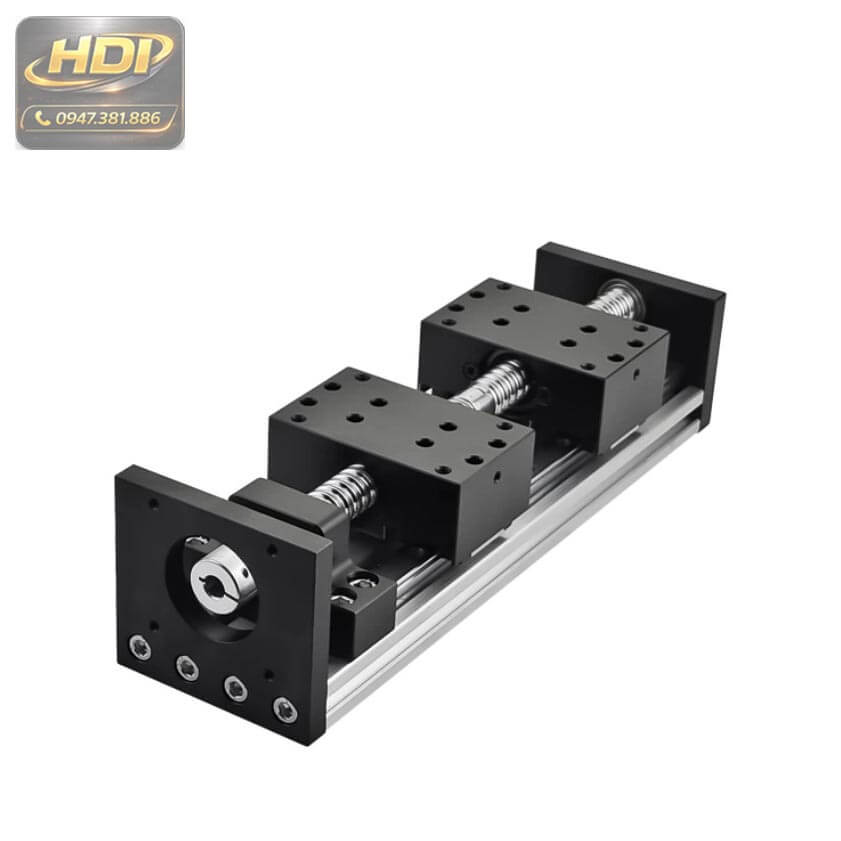

🔩 Bàn Trượt Tuyến Tính Đối Hướng BGX80A Là Gì?
Bàn trượt tuyến tính đối hướng BGX80A là cơ cấu chuyển động tuyến tính sử dụng vitme bi ren trái phải kết hợp với hai ray dẫn hướng tuyến tính, cho phép hai bàn trượt di chuyển đồng bộ theo hướng đối xứng. Khi trục vít quay, hai bàn trượt sẽ đồng thời mở rộng hoặc thu hẹp khoảng cách với độ chính xác cao và khả năng lặp lại ổn định.
Sản phẩm được thiết kế với thân nhôm định hình cứng vững, vitme bi chất lượng cao và hệ thống dẫn hướng chính xác, phù hợp cho các ứng dụng yêu cầu chuyển động hai chiều đồng bộ như cơ cấu kẹp robot, máy đóng gói, thiết bị cấp liệu, hệ thống định vị và các giải pháp tự động hóa công nghiệp.
BGX80A có nhiều tùy chọn hành trình từ 110mm đến 510mm, dễ dàng tích hợp với động cơ bước, servo hoặc vận hành thủ công tùy theo yêu cầu sử dụng.
Đặc điểm |
Mô tả |
|---|---|
| Chuyển động đối xứng hai chiều | Hai bàn trượt mở rộng hoặc thu hẹp đồng thời với độ chính xác cao. |
| Vitme bi ren trái phải | Giúp bàn trượt tuyến tính đối hướng vận hành ổn định và đồng bộ. |
| Ray dẫn hướng tuyến tính | Tăng độ cứng vững và đảm bảo chuyển động chính xác. |
| Đế nhôm định hình | Trọng lượng nhẹ, độ bền cao và dễ dàng lắp đặt. |
| Đa dạng hành trình | Có nhiều lựa chọn từ 110mm đến 510mm phù hợp nhiều ứng dụng. |
| Dễ tích hợp động cơ | Tương thích động cơ bước 57 và nhiều giải pháp truyền động khác. |
📐 Thông Số Kỹ Thuật Bàn Trượt Tuyến Tính Đối Hướng BGX80A
Bàn trượt tuyến tính đối hướng BGX80A được thiết kế với nhiều tùy chọn hành trình khác nhau nhằm đáp ứng đa dạng nhu cầu sử dụng trong cơ cấu kẹp tự động, robot công nghiệp, thiết bị cấp liệu và hệ thống chuyển động tuyến tính. Dưới đây là các thông số kỹ thuật cơ bản của bàn trượt tuyến tính đối hướng BGX80A.
| Thông số | Giá trị |
|---|---|
| Model | BGX80A |
| Loại sản phẩm | Bàn trượt tuyến tính đối hướng hai bàn trượt đồng bộ |
| Cơ cấu truyền động | Vitme bi ren trái phải |
| Dẫn hướng | Ray dẫn hướng tuyến tính chính xác cao |
| Vật liệu thân đế | Nhôm định hình cường lực |
| Kiểu chuyển động | Hai bàn trượt đóng mở đối xứng |
| Hành trình tùy chọn | 110mm / 160mm / 210mm / 310mm / 410mm / 510mm |
| Phương thức truyền động | Thủ công hoặc tích hợp động cơ theo yêu cầu |
| Ứng dụng | Robot công nghiệp, cơ cấu kẹp tự động, máy đóng gói, máy cấp liệu |
Nhờ sử dụng vitme bi chất lượng cao kết hợp ray dẫn hướng chính xác, bàn trượt tuyến tính đối hướng BGX80A mang lại khả năng vận hành ổn định, độ lặp lại cao và tuổi thọ bền bỉ trong môi trường công nghiệp. Đây là dòng bàn trượt tuyến tính đối hướng phù hợp cho các hệ thống tự động hóa yêu cầu chuyển động đồng bộ và chính xác.

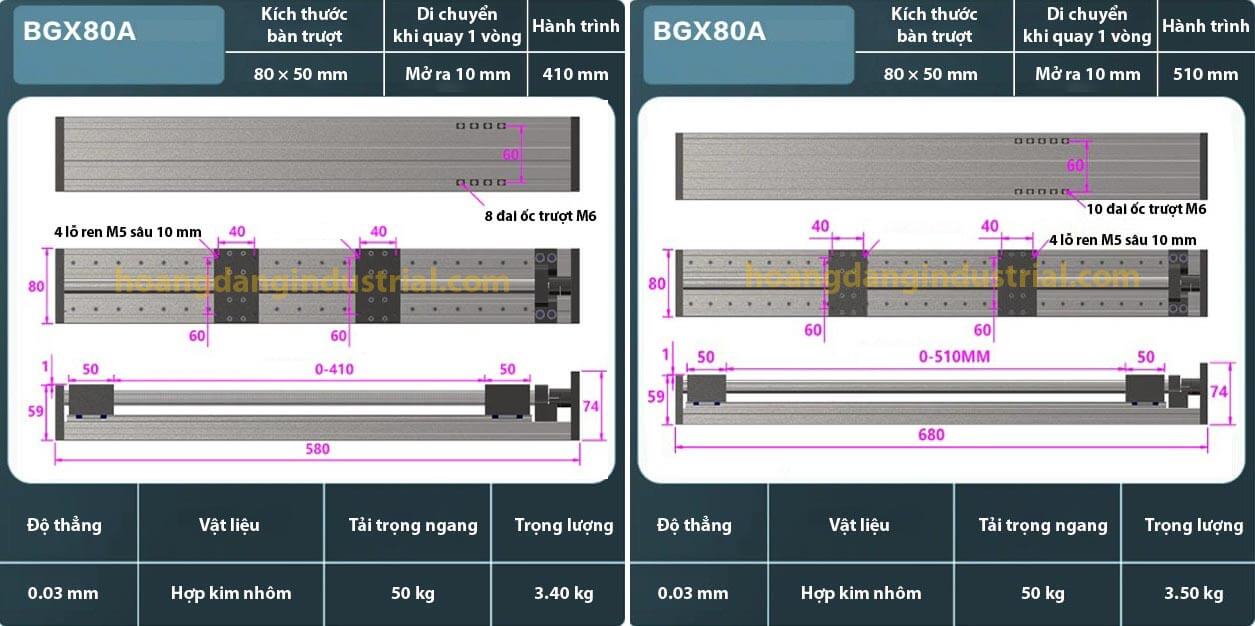

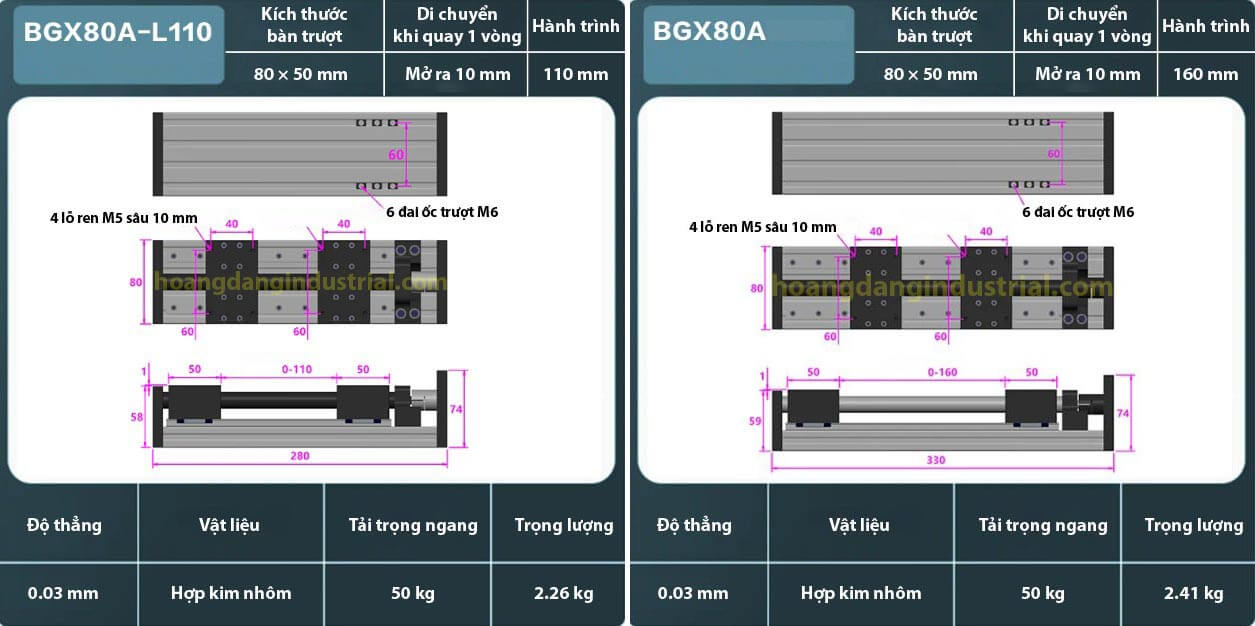

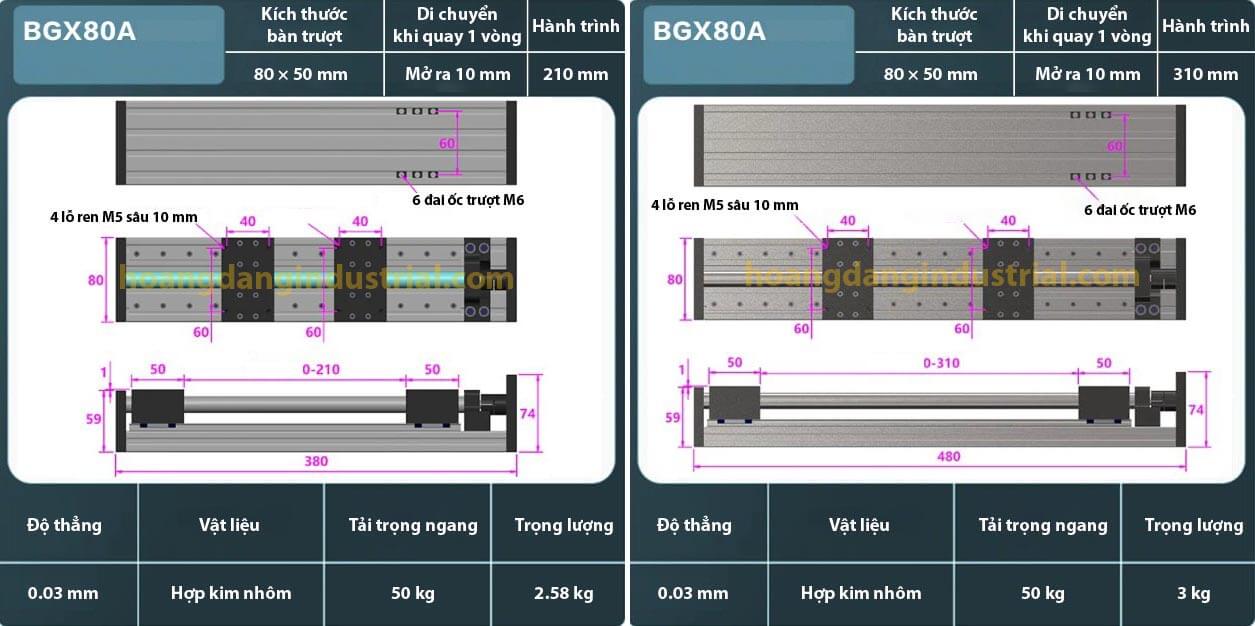

⚙️ BẢNG THÔNG SỐ KỸ THUẬT BGX80A
| Model | Kích thước bàn trượt | Hành trình | Di chuyển / vòng | Tải trọng | Trọng lượng |
|---|---|---|---|---|---|
| BGX80A-L110 | 80 × 50 mm | 110 mm | 10 mm | 50 kg | 2.26 kg |
| BGX80A-L160 | 80 × 50 mm | 160 mm | 10 mm | 50 kg | 2.41 kg |
| BGX80A-L210 | 80 × 50 mm | 210 mm | 10 mm | 50 kg | 2.58 kg |
| BGX80A-L310 | 80 × 50 mm | 310 mm | 10 mm | 50 kg | 3.00 kg |
| BGX80A-L410 | 80 × 50 mm | 410 mm | 10 mm | 50 kg | 3.40 kg |
| BGX80A-L510 | 80 × 50 mm | 510 mm | 10 mm | 50 kg | 3.50 kg |
📏 Model Và Hành Trình Bàn Trượt Tuyến Tính Đối Hướng BGX80A
Bàn trượt tuyến tính đối hướng BGX80A được cung cấp với nhiều tùy chọn hành trình khác nhau nhằm đáp ứng đa dạng nhu cầu thiết kế máy, robot công nghiệp, cơ cấu kẹp tự động và hệ thống chuyển động tuyến tính. Tùy theo khoảng cách mở yêu cầu, khách hàng có thể lựa chọn model bàn trượt tuyến tính đối hướng phù hợp với ứng dụng thực tế.
| Model | Hành trình mở tối đa | Chiều dài tổng thể | Ứng dụng phù hợp |
|---|---|---|---|
| BGX80A-L110 | 110 mm | 280 mm | Robot mini, cơ cấu kẹp nhỏ gọn. |
| BGX80A-L160 | 160 mm | 330 mm | Máy cấp liệu, thiết bị tự động hóa. |
| BGX80A-L210 | 210 mm | 380 mm | Định tâm sản phẩm, đồ gá tự động. |
| BGX80A-L310 | 310 mm | 480 mm | Robot công nghiệp, cơ cấu đóng mở. |
| BGX80A-L410 | 410 mm | 580 mm | Máy đóng gói và dây chuyền sản xuất. |
| BGX80A-L510 | 510 mm | 680 mm | Thiết bị tự động hóa tải lớn và hành trình dài. |
Ngoài các model tiêu chuẩn trên, Hoàng Đăng Industrial còn hỗ trợ tư vấn lựa chọn bàn trượt tuyến tính đối hướng phù hợp theo hành trình, tải trọng và yêu cầu lắp đặt thực tế của từng hệ thống máy.
📏 Cách Chọn Đúng Kích Thước Bàn Trượt Tuyến Tính Đối Hướng
Việc lựa chọn đúng kích thước bàn trượt tuyến tính đối hướng giúp hệ thống vận hành ổn định, tối ưu chi phí đầu tư và đáp ứng chính xác yêu cầu sử dụng thực tế. Khi lựa chọn bàn trượt tuyến tính đối hướng, người dùng cần xác định khoảng cách đóng mở cần thiết, tải trọng làm việc và không gian lắp đặt của thiết bị.
Dòng bàn trượt tuyến tính đối hướng BGX80A được cung cấp với nhiều tùy chọn hành trình khác nhau từ 110mm đến 510mm, phù hợp cho nhiều ứng dụng từ cơ cấu kẹp nhỏ gọn đến hệ thống tự động hóa công nghiệp có phạm vi chuyển động lớn.
| Model | Hành trình mở tối đa | Ứng dụng đề xuất |
|---|---|---|
| BGX80A-L110 | 110 mm | Cơ cấu kẹp nhỏ, thiết bị kiểm tra, đồ gá định vị. |
| BGX80A-L160 | 160 mm | Robot gắp sản phẩm, máy đóng gói cỡ nhỏ. |
| BGX80A-L210 | 210 mm | Máy cấp liệu, cơ cấu đóng mở tự động. |
| BGX80A-L310 | 310 mm | Hệ thống chuyển động tuyến tính trung bình. |
| BGX80A-L410 | 410 mm | Robot công nghiệp và thiết bị tự động hóa. |
| BGX80A-L510 | 510 mm | Ứng dụng yêu cầu khoảng mở lớn và hành trình dài. |
Đối với các ứng dụng cơ cấu kẹp tự động, người dùng nên lựa chọn bàn trượt tuyến tính đối hướng có hành trình lớn hơn khoảng 20% đến 30% so với khoảng mở thực tế nhằm đảm bảo hệ thống hoạt động ổn định và có dự phòng cho quá trình vận hành lâu dài.
Nếu chưa xác định được model phù hợp, đội ngũ kỹ thuật của Hoàng Đăng Industrial sẽ hỗ trợ tư vấn lựa chọn bàn trượt tuyến tính đối hướng theo tải trọng, kích thước sản phẩm cần kẹp và yêu cầu chuyển động thực tế của từng ứng dụng.

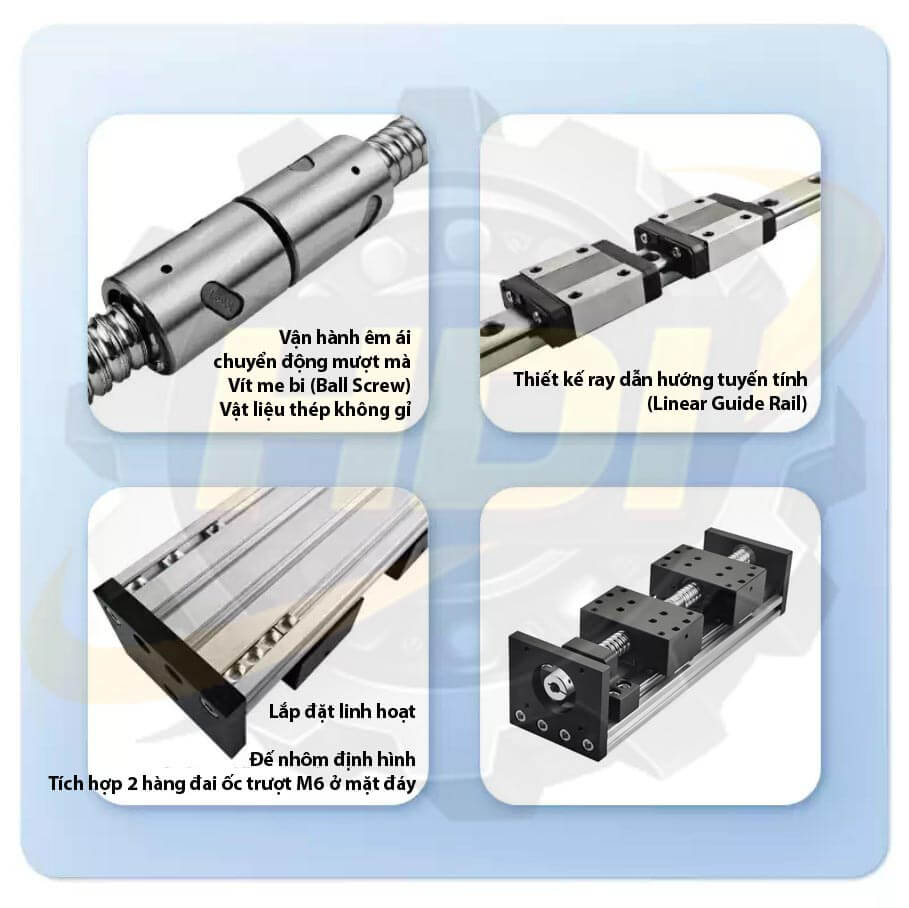

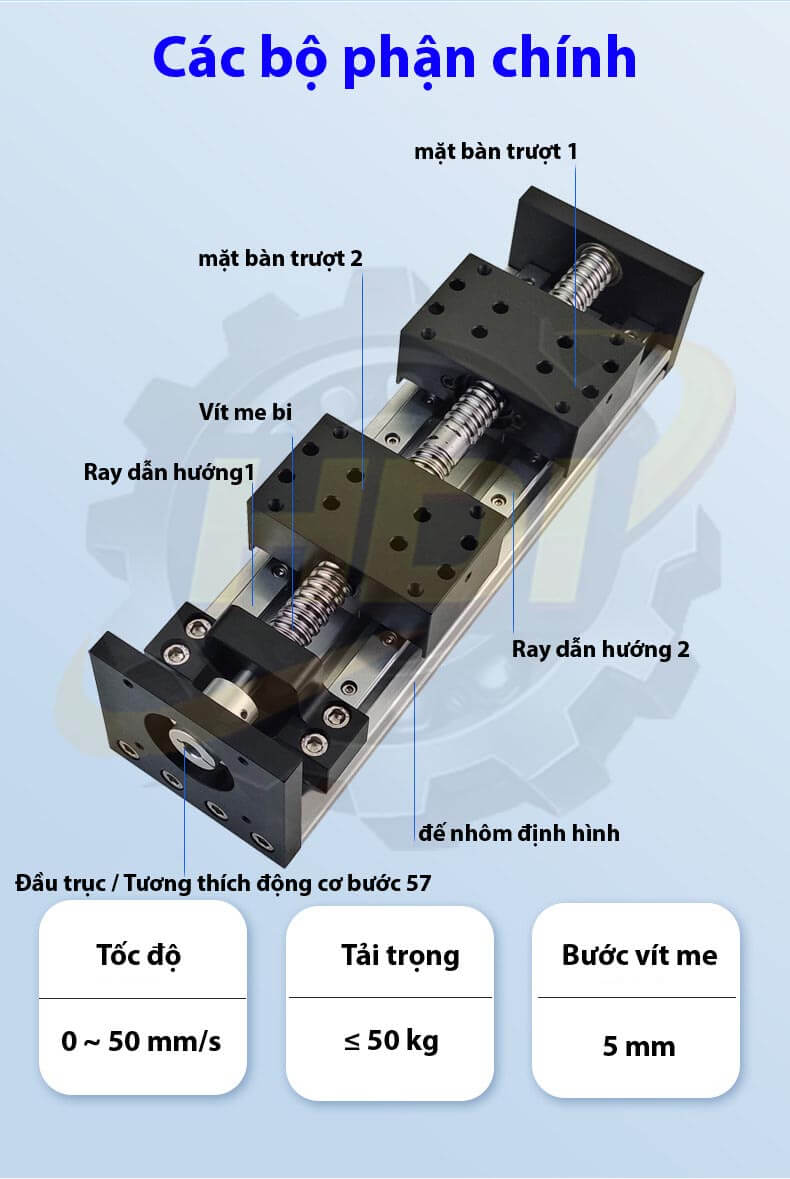

🧩 Cấu Tạo Bàn Trượt Tuyến Tính Đối Hướng BGX80A
Bàn trượt tuyến tính đối hướng BGX80A được thiết kế với kết cấu chắc chắn, khả năng vận hành ổn định và độ chính xác cao. Nhờ sử dụng cơ cấu vitme bi ren trái phải kết hợp ray dẫn hướng tuyến tính, bàn trượt tuyến tính đối hướng có thể thực hiện chuyển động đóng mở đồng bộ của hai bàn trượt với độ lặp lại cao.
Cấu tạo của bàn trượt tuyến tính đối hướng BGX80A bao gồm các bộ phận chính sau:
| Bộ phận | Mô tả |
|---|---|
| Vitme bi ren trái phải | Là bộ phận truyền động chính của bàn trượt tuyến tính đối hướng, giúp hai bàn trượt di chuyển đối xứng khi trục vít quay. |
| Hai bàn trượt đồng bộ | Được gia công chính xác, dùng để lắp đặt cơ cấu kẹp, chi tiết máy hoặc thiết bị cần dịch chuyển. |
| Ray dẫn hướng tuyến tính | Đảm bảo chuyển động ổn định, giảm rung lắc và tăng độ chính xác cho bàn trượt tuyến tính đối hướng. |
| Con trượt dẫn hướng | Giúp chuyển động mượt mà, tăng khả năng chịu tải và tuổi thọ hệ thống. |
| Đế nhôm định hình | Kết cấu cứng vững, trọng lượng nhẹ, dễ lắp đặt và phù hợp nhiều ứng dụng công nghiệp. |
| Đầu trục truyền động | Tương thích động cơ bước 57, servo hoặc tay quay thủ công tùy theo nhu cầu sử dụng. |
Nhờ thiết kế tối ưu giữa vitme bi, ray dẫn hướng và hai bàn trượt đồng bộ, bàn trượt tuyến tính đối hướng BGX80A có khả năng chịu tải tốt, vận hành êm ái và đáp ứng hiệu quả cho các hệ thống robot công nghiệp, cơ cấu kẹp tự động, máy đóng gói và thiết bị cấp liệu.

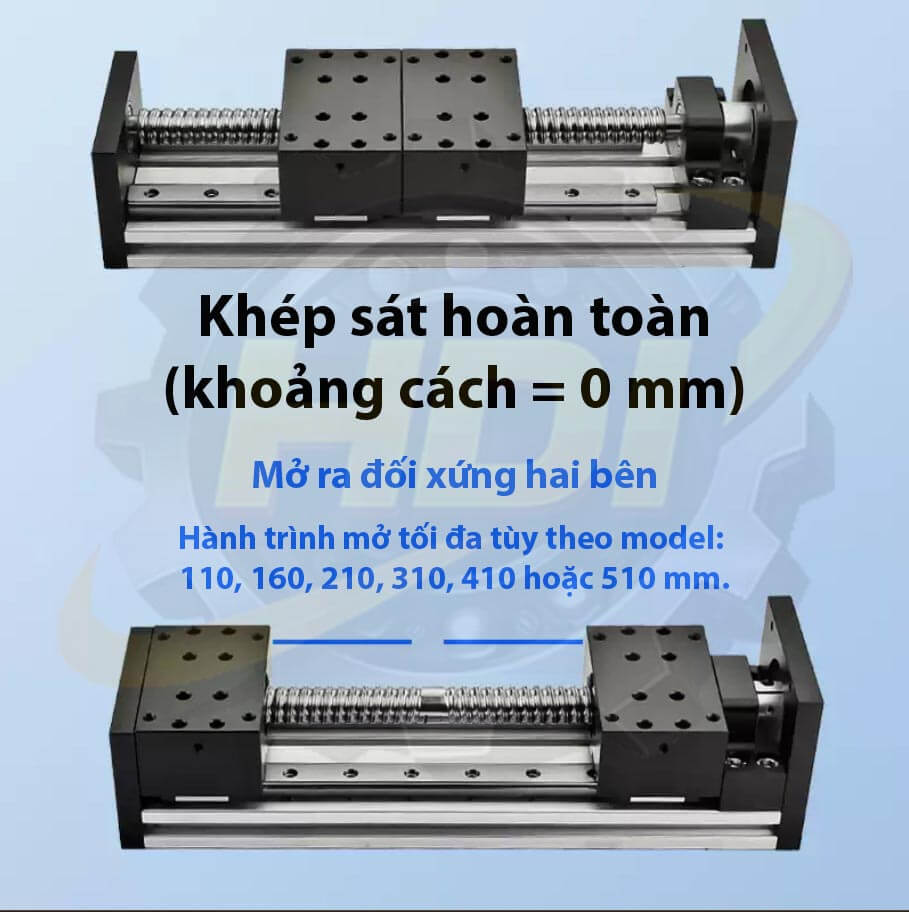

🔄 Nguyên Lý Hoạt Động Của Bàn Trượt Tuyến Tính Đối Hướng
Bàn trượt tuyến tính đối hướng BGX80A hoạt động dựa trên cơ cấu vitme bi ren trái phải, cho phép hai bàn trượt di chuyển đồng thời theo hai hướng ngược nhau. Đây là nguyên lý được sử dụng phổ biến trong các hệ thống kẹp tự động, robot công nghiệp và thiết bị yêu cầu chuyển động đối xứng với độ chính xác cao.
Khi trục vitme của bàn trượt tuyến tính đối hướng quay theo chiều thuận, hai bàn trượt sẽ đồng thời di chuyển ra hai phía, tạo khoảng mở đối xứng từ tâm. Ngược lại, khi vitme quay theo chiều ngược lại, hai bàn trượt sẽ dịch chuyển về phía trung tâm và khép sát vào nhau.
Nhờ sử dụng vitme bi kết hợp ray dẫn hướng tuyến tính chính xác, bàn trượt tuyến tính đối hướng BGX80A đảm bảo chuyển động đồng bộ, hạn chế sai lệch vị trí giữa hai bàn trượt và duy trì độ lặp lại ổn định trong thời gian dài.
| Trạng thái hoạt động | Mô tả |
|---|---|
| Khép sát hoàn toàn | Hai bàn trượt tiếp xúc gần nhau, khoảng cách giữa hai mặt bàn bằng 0mm. |
| Vitme quay theo chiều mở | Hai bàn trượt di chuyển đồng thời ra hai bên với khoảng cách bằng nhau. |
| Mở đối xứng | Tạo khoảng mở chính xác để kẹp, giữ hoặc định vị sản phẩm. |
| Vitme quay theo chiều đóng | Hai bàn trượt di chuyển về trung tâm và thu hẹp khoảng cách. |
| Định vị lặp lại | Bàn trượt tuyến tính đối hướng duy trì độ chính xác và độ đồng bộ cao qua nhiều chu kỳ hoạt động. |
Với nguyên lý chuyển động đối xứng từ tâm ra hai bên, bàn trượt tuyến tính đối hướng BGX80A đặc biệt phù hợp cho cơ cấu kẹp robot, máy đóng gói, thiết bị cấp liệu, hệ thống định vị và các ứng dụng tự động hóa công nghiệp yêu cầu chuyển động đồng bộ và chính xác.
📌 Khi Nào Nên Sử Dụng Bàn Trượt Tuyến Tính Đối Hướng?
Bàn trượt tuyến tính đối hướng là giải pháp lý tưởng cho các ứng dụng yêu cầu hai cơ cấu chuyển động đồng thời theo hướng đối xứng. Thay vì sử dụng hai bàn trượt độc lập hoặc nhiều cơ cấu truyền động khác nhau, bàn trượt tuyến tính đối hướng giúp đơn giản hóa thiết kế, giảm chi phí lắp đặt và nâng cao độ chính xác trong quá trình vận hành.
Người dùng nên lựa chọn bàn trượt tuyến tính đối hướng khi cần tạo chuyển động đóng mở đồng bộ, định vị chính xác hoặc điều khiển cơ cấu kẹp tự động trong môi trường công nghiệp. Với khả năng chuyển động đối xứng và độ lặp lại cao, bàn trượt tuyến tính đối hướng BGX80A được sử dụng rộng rãi trong các hệ thống tự động hóa hiện đại.
| Ứng dụng | Lý do nên sử dụng bàn trượt tuyến tính đối hướng |
|---|---|
| Robot gắp sản phẩm | Hai bàn trượt đóng mở đồng thời giúp cơ cấu kẹp hoạt động chính xác và ổn định. |
| Cơ cấu kẹp tự động | Bàn trượt tuyến tính đối hướng tạo lực kẹp cân bằng từ hai phía. |
| Máy đóng gói | Hỗ trợ định vị và giữ sản phẩm chính xác trong quá trình đóng gói. |
| Máy cấp liệu | Đảm bảo chuyển động đồng bộ khi giữ hoặc đưa sản phẩm vào vị trí làm việc. |
| Thiết bị kiểm tra sản phẩm | Tăng độ chính xác trong các hệ thống đo lường và định vị. |
| Hệ thống tự động hóa | Giảm số lượng cơ cấu truyền động và tối ưu không gian lắp đặt. |
Nếu ứng dụng của bạn yêu cầu hai cơ cấu di chuyển đồng thời với khoảng cách bằng nhau, cần độ chính xác cao và khả năng vận hành ổn định trong thời gian dài thì bàn trượt tuyến tính đối hướng chính là lựa chọn phù hợp. Đây là dòng bàn trượt tuyến tính đối hướng được nhiều kỹ sư tự động hóa, đơn vị chế tạo máy và nhà máy sản xuất lựa chọn nhờ hiệu quả vận hành và độ bền vượt trội.
🏭 Giải Pháp Ứng Dụng Của Bàn Trượt Tuyến Tính Đối Hướng BGX80A
Nhờ khả năng đóng mở đồng bộ, chuyển động đối xứng và độ chính xác cao, bàn trượt tuyến tính đối hướng BGX80A được ứng dụng rộng rãi trong nhiều lĩnh vực tự động hóa công nghiệp. Cơ cấu bàn trượt tuyến tính đối hướng giúp tối ưu không gian lắp đặt, giảm số lượng truyền động và nâng cao hiệu quả vận hành cho toàn bộ hệ thống.
| Cơ cấu máy sử dụng | Giải pháp vận hành thực tế |
|---|---|
| Tay gắp End-Effector Robot | Lắp trực tiếp lên cánh tay robot làm cơ cấu kẹp hành trình đối xứng, giúp gắp phôi định tâm tuyệt đối mà không làm lệch tâm robot. |
| Cụm dán nhãn / Co màng bao bì | Hai bàn trượt mang hai cụm đầu ép nhiệt di chuyển khép vào tâm đồng thời, đảm bảo lực ép cân bằng hai bên hộp sản phẩm. |
| Hệ thống phân loại Jig & Fixture | Sử dụng làm đồ gá vạn năng tự động định tâm phôi có kích thước thay đổi, giúp camera Vision kiểm tra ngoại quan chính xác. |
| Cụm cấp phôi thanh / Phôi cuộn | Ứng dụng để đóng mở má kẹp dẫn hướng cho dây chuyền xả cuộn tôn, cuộn màng plastic hoặc thanh nhôm công nghiệp. |
| Thiết bị y tế & Phòng sạch | Ứng dụng đóng mở cửa kính chắn bụi tự động hoặc dịch chuyển đối xứng hệ thống thấu kính quét quang học. |
Với thiết kế sử dụng vitme bi ren trái phải kết hợp ray dẫn hướng tuyến tính,
bàn trượt tuyến tính đối hướng BGX80A mang lại khả năng vận hành ổn định, độ lặp lại cao và tuổi thọ bền bỉ.
Nhờ khả năng đóng mở đồng bộ và định tâm chính xác,
bàn trượt tuyến tính đối hướng được ứng dụng rộng rãi trong các hệ thống robot công nghiệp, thiết bị tự động hóa, máy đóng gói và dây chuyền sản xuất hiện đại.
Đây là dòng bàn trượt tuyến tính đối hướng phù hợp cho các đơn vị chế tạo máy, tích hợp hệ thống và nhà máy sản xuất đang tìm kiếm giải pháp chuyển động chính xác cho tự động hóa công nghiệp.

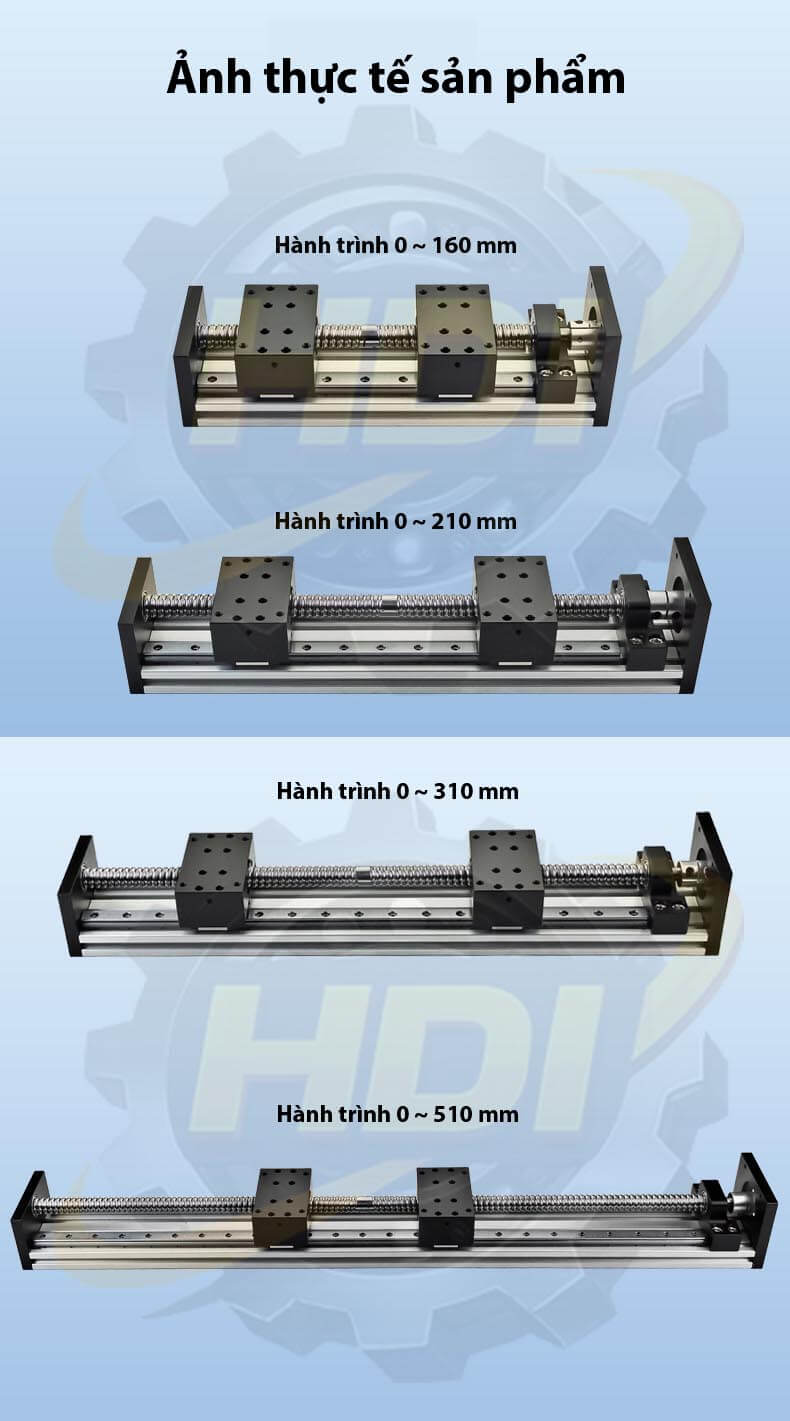

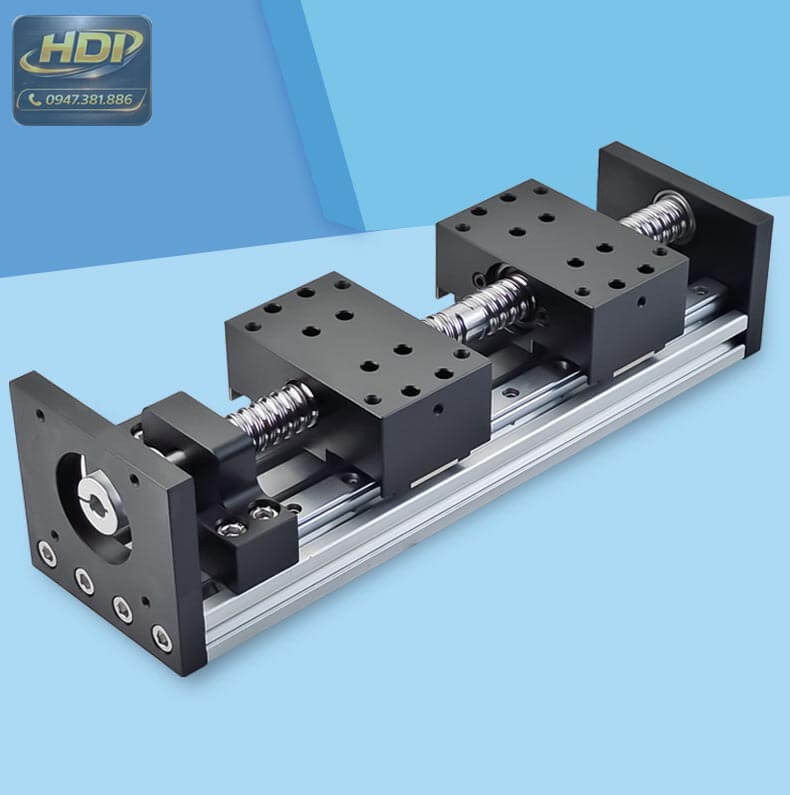

🖼️ Một Số Hình Ảnh Thực Tế Bàn Trượt Tuyến Tính Đối Hướng BGX80A
Dưới đây là một số hình ảnh thực tế của bàn trượt tuyến tính đối hướng BGX80A với nhiều tùy chọn hành trình khác nhau. Các hình ảnh giúp khách hàng dễ dàng quan sát cấu tạo, cơ chế đóng mở đồng bộ, vị trí lắp đặt ray dẫn hướng, vitme bi và kích thước tổng thể của bàn trượt tuyến tính đối hướng.
Sản phẩm bàn trượt tuyến tính đối hướng BGX80A được gia công với độ chính xác cao, sử dụng vitme bi ren trái phải kết hợp ray dẫn hướng tuyến tính giúp đảm bảo khả năng chuyển động đối xứng ổn định trong thời gian dài. Đây là giải pháp được nhiều đơn vị chế tạo máy, tích hợp hệ thống và doanh nghiệp sản xuất lựa chọn cho các ứng dụng cơ cấu kẹp tự động, robot công nghiệp và thiết bị chuyển động tuyến tính.
Quý khách có thể tham khảo các hình ảnh chi tiết bên dưới để lựa chọn phiên bản bàn trượt tuyến tính đối hướng phù hợp với nhu cầu sử dụng thực tế. Hoàng Đăng Industrial hỗ trợ tư vấn kỹ thuật, lựa chọn hành trình và gia công theo yêu cầu.
🎬 Video Bàn Trượt Tuyến Tính Đối Hướng BGX80A
Video dưới đây giúp khách hàng quan sát trực quan quá trình vận hành của bàn trượt tuyến tính đối hướng BGX80A trong thực tế. Thông qua cơ cấu vitme bi ren trái phải kết hợp ray dẫn hướng tuyến tính, bàn trượt tuyến tính đối hướng có khả năng đóng mở đồng bộ với độ chính xác cao, chuyển động ổn định và độ lặp lại tốt.
Qua video, khách hàng có thể dễ dàng đánh giá khả năng vận hành, tốc độ dịch chuyển, độ đồng bộ giữa hai bàn trượt cũng như ứng dụng thực tế của bàn trượt tuyến tính đối hướng trong các hệ thống robot công nghiệp, cơ cấu kẹp tự động, máy đóng gói và thiết bị tự động hóa.
▶ Xem video thực tế để hiểu rõ hơn về nguyên lý hoạt động và hiệu quả ứng dụng của bàn trượt tuyến tính đối hướng BGX80A.
⭐ Ưu Điểm Thiết Kế bàn trượt tuyến tính đối hướng BGX80A
Bàn trượt tuyến tính đối hướng BGX80A do Hoàng Đăng Industrial phân phối được sản xuất trên dây chuyền cơ khí chính xác, đáp ứng các tiêu chuẩn khắt khe trong môi trường công nghiệp nặng. Sự vượt trội của sản phẩm đến từ việc tối ưu hóa vật liệu cấu thành và độ chính xác trong gia công chế tạo.
| Tiêu chuẩn linh kiện | Lợi ích kỹ thuật thực tế |
|---|---|
| Trục vitme bi cấp chính xác cao | Sử dụng trục vitme bi khử độ rơ hoàn toàn, giúp hệ thống đạt độ chính xác lặp lại ổn định ở mức ±0.02mm. |
| Ray dẫn hướng chịu tải momen | Hệ thống đường ray thép tôi cứng bề mặt, chống mài mòn tốt khi hoạt động liên tục ở tần suất cao trong nhà máy. |
| Thân nhôm Anode hóa bề mặt | Hợp kim nhôm định hình bản rộng 80mm được xử lý anode hóa, chống oxy hóa, chống trầy xước và tăng tính thẩm mỹ cho máy. |
| Gối đỡ vòng bi kép | Hệ thống gối đỡ hai đầu trục vitme sử dụng vòng bi chịu lực chuyên dụng, triệt tiêu lực dọc trục khi hai bàn trượt ép kẹp phôi. |
| Thiết kế kín kẽ, chống bụi | Cấu trúc module hỗ trợ chắn bụi bẩn và phôi cơ khí rơi vào rãnh truyền động, giúp kéo dài chu kỳ tra mỡ bảo dưỡng. |
Với những ưu điểm vượt trội về mặt cơ khí chính xác, bàn trượt tuyến tính đối hướng BGX80A không chỉ đảm bảo hiệu suất vận hành cho máy móc mà còn giúp doanh nghiệp giảm thiểu tối đa chi phí dừng máy sửa chữa.
🔍 So Sánh Bàn Trượt Tuyến Tính Đối Hướng BGX80A Với Bàn Trượt Tuyến Tính Thông Thường
Nhiều khách hàng thường phân vân giữa bàn trượt tuyến tính đối hướng và các dòng bàn trượt tuyến tính một bàn trượt thông thường. Mặc dù đều sử dụng ray dẫn hướng tuyến tính và vitme bi, nhưng bàn trượt tuyến tính đối hướng BGX80A được thiết kế cho các ứng dụng yêu cầu chuyển động đối xứng và định tâm chính xác.
| Tiêu chí | Bàn trượt tuyến tính đối hướng BGX80A | Bàn trượt tuyến tính thông thường |
|---|---|---|
| Số lượng bàn trượt | 02 bàn trượt đồng bộ | 01 bàn trượt |
| Kiểu chuyển động | Đóng mở đối xứng từ tâm | Dịch chuyển một chiều |
| Khả năng định tâm | Rất cao | Cần thêm cơ cấu hỗ trợ |
| Cơ cấu kẹp sản phẩm | Phù hợp và tối ưu | Khó triển khai hơn |
| Độ đồng bộ hai bên | Đồng bộ tuyệt đối nhờ vitme ren trái phải | Không có |
| Tối ưu không gian | Cao | Trung bình |
| Ứng dụng phù hợp | Robot, cơ cấu kẹp, định tâm, tự động hóa | Dịch chuyển tuyến tính thông thường |
Nếu ứng dụng yêu cầu hai cơ cấu di chuyển đồng thời, định tâm chính xác hoặc đóng mở đối xứng, bàn trượt tuyến tính đối hướng BGX80A sẽ là giải pháp hiệu quả hơn nhiều so với các dòng bàn trượt tuyến tính thông thường. Đây cũng là lý do bàn trượt tuyến tính đối hướng được sử dụng phổ biến trong robot công nghiệp, cơ cấu kẹp tự động và các hệ thống tự động hóa hiện đại.
🧱 Vật Liệu Chế Tạo Bàn Trượt Tuyến Tính Đối Hướng BGX80A
Chất lượng vật liệu là yếu tố quan trọng quyết định độ bền, độ chính xác và tuổi thọ của bàn trượt tuyến tính đối hướng. Dòng bàn trượt tuyến tính đối hướng BGX80A được chế tạo từ các vật liệu công nghiệp chất lượng cao, đảm bảo khả năng vận hành ổn định trong môi trường sản xuất liên tục.
| Bộ phận | Vật liệu |
|---|---|
| Thân đế bàn trượt | Nhôm định hình cường lực, trọng lượng nhẹ, độ cứng cao và khả năng chống ăn mòn tốt. |
| Ray dẫn hướng tuyến tính | Thép hợp kim tôi cứng, bề mặt mài chính xác giúp tăng độ bền và độ ổn định chuyển động. |
| Con trượt | Thép chịu lực kết hợp bi tuần hoàn giúp giảm ma sát và tăng tuổi thọ vận hành. |
| Vitme bi ren trái phải | Thép hợp kim chất lượng cao, gia công chính xác giúp bàn trượt tuyến tính đối hướng vận hành đồng bộ và ổn định. |
| Đai ốc vitme bi | Thép hợp kim với hệ bi tuần hoàn giúp tăng hiệu suất truyền động và giảm mài mòn. |
| Phụ kiện lắp ráp | Bu lông, ốc vít và chi tiết liên kết bằng thép mạ chống gỉ. |
Nhờ sử dụng các vật liệu cơ khí chất lượng cao, bàn trượt tuyến tính đối hướng BGX80A có khả năng chịu tải tốt, vận hành ổn định và duy trì độ chính xác trong thời gian dài. Đây là một trong những ưu điểm giúp bàn trượt tuyến tính đối hướng được ứng dụng rộng rãi trong robot công nghiệp, thiết bị tự động hóa và các hệ thống chuyển động tuyến tính yêu cầu độ tin cậy cao.
🛠️ Hướng Dẫn Lắp Đặt Bàn Trượt Tuyến Tính Đối Hướng BGX80A
Để bàn trượt tuyến tính đối hướng BGX80A hoạt động ổn định và đạt độ chính xác cao, quá trình lắp đặt cần đảm bảo đúng kỹ thuật. Việc lắp đặt đúng cách giúp bàn trượt tuyến tính đối hướng vận hành êm ái, hạn chế sai lệch và kéo dài tuổi thọ của ray dẫn hướng cũng như vitme bi.
| Bước thực hiện | Hướng dẫn |
|---|---|
| 1. Kiểm tra bề mặt lắp đặt | Đảm bảo mặt lắp đặt phẳng, cứng vững và không bị cong vênh để bàn trượt tuyến tính đối hướng hoạt động chính xác. |
| 2. Cố định thân đế | Sử dụng bu lông phù hợp để cố định chắc chắn phần thân đế nhôm định hình xuống khung máy hoặc bệ đỡ. |
| 3. Kiểm tra hành trình | Di chuyển hai bàn trượt bằng tay để kiểm tra độ trơn tru trước khi kết nối hệ truyền động. |
| 4. Kết nối động cơ | Lắp động cơ bước hoặc servo vào đầu trục vitme theo đúng khớp nối và kiểm tra độ đồng tâm. |
| 5. Căn chỉnh cơ cấu làm việc | Lắp ngàm kẹp, đồ gá hoặc thiết bị cần dịch chuyển lên hai bàn trượt và cân chỉnh vị trí làm việc. |
| 6. Chạy thử và hiệu chỉnh | Cho bàn trượt tuyến tính đối hướng vận hành ở tốc độ thấp để kiểm tra độ đồng bộ trước khi đưa vào sử dụng chính thức. |
Trong quá trình lắp đặt bàn trượt tuyến tính đối hướng, cần tránh tác động lực mạnh lên ray dẫn hướng hoặc vitme bi nhằm hạn chế sai lệch cơ khí. Đối với các ứng dụng yêu cầu độ chính xác cao, nên kiểm tra độ song song và độ đồng tâm của hệ thống trước khi vận hành.
💡 Khuyến nghị kỹ thuật lắp đặt cảm biến hành trình an toàn:
- Vị trí lắp đặt: Do đặc thù bàn trượt tuyến tính đối hướng có hai bàn trượt di chuyển ngược chiều nhau trên cùng một trục, bạn nên lắp đặt tối thiểu 02 cảm biến tiệm cận (hoặc công tắc hành trình) ở hai đầu hành trình mở tối đa của một bên block trượt để giới hạn khoảng cách đóng-mở an toàn.
- Loại cảm biến khuyên dùng: Nên ưu tiên sử dụng cảm biến tiệm cận từ tính dạng vuông (ví dụ dòng NPN/PNP NO hoặc NC) để gá lắp gọn gàng vào rãnh nhôm định hình bản rộng 80mm của thân máy, giúp chống nhiễu tốt và không sợ bám bụi bẩn, phoi cơ khí.
- Cấu hình khoảng cách an toàn: Thiết lập vị trí kích hoạt cảm biến cách điểm dừng cơ khí cứng (Hard Stop) tối thiểu từ 5mm đến 10mm tùy thuộc vào tốc độ vận hành của động cơ bước hoặc servo, đảm bảo hệ thống có đủ thời gian phanh giảm tốc (Deceleration) an toàn.
Nếu cần hỗ trợ kỹ thuật hoặc tư vấn lựa chọn động cơ phù hợp cho bàn trượt tuyến tính đối hướng BGX80A, vui lòng liên hệ Hoàng Đăng Industrial qua Hotline/Zalo: 0947 381 886.
⚠️ Lưu Ý Khi Sử Dụng Bàn Trượt Tuyến Tính Đối Hướng BGX80A
Để bàn trượt tuyến tính đối hướng BGX80A hoạt động ổn định, duy trì độ chính xác cao và kéo dài tuổi thọ sử dụng, người dùng cần tuân thủ một số lưu ý quan trọng trong quá trình vận hành và bảo dưỡng. Việc sử dụng đúng kỹ thuật giúp bàn trượt tuyến tính đối hướng phát huy tối đa hiệu quả trong các hệ thống tự động hóa công nghiệp.
| Lưu ý | Khuyến nghị |
|---|---|
| Không vượt quá tải trọng thiết kế | Tránh để bàn trượt tuyến tính đối hướng làm việc vượt khả năng chịu tải nhằm hạn chế hư hỏng ray dẫn hướng và vitme bi. |
| Tránh va đập mạnh | Không để hai bàn trượt va chạm mạnh vào điểm cuối hành trình khi vận hành. |
| Bôi trơn định kỳ | Thực hiện bôi trơn ray dẫn hướng và vitme bi theo chu kỳ để giảm ma sát và tăng tuổi thọ thiết bị. |
| Giữ sạch bề mặt làm việc | Hạn chế bụi bẩn, phoi kim loại hoặc tạp chất bám vào ray dẫn hướng và cơ cấu truyền động. |
| Kiểm tra liên kết cơ khí | Thường xuyên kiểm tra bu lông, khớp nối và các chi tiết lắp ráp để đảm bảo độ chắc chắn. |
| Căn chỉnh đồng tâm động cơ | Khi sử dụng động cơ bước hoặc servo, cần đảm bảo trục động cơ và vitme được lắp đồng tâm. |
| Vận hành đúng hành trình | Không để bàn trượt tuyến tính đối hướng hoạt động vượt quá hành trình thiết kế của nhà sản xuất. |
Để bảo vệ hệ thống tránh khỏi rủi ro va đập cơ khí gây mẻ rãnh bi hoặc cong vênh trục vitme khi động cơ bước/servo chạy quá đà (overtravel), việc tích hợp công tắc hành trình (Limit Switch) hoặc cảm biến tiệm cận (Proximity Sensor) là bắt buộc đối với dòng BGX80A này.
Việc bảo dưỡng định kỳ và sử dụng đúng kỹ thuật không chỉ giúp bàn trượt tuyến tính đối hướng vận hành ổn định mà còn duy trì độ chính xác, giảm chi phí sửa chữa và kéo dài tuổi thọ của toàn bộ hệ thống. Đối với các ứng dụng làm việc liên tục trong môi trường công nghiệp, nên kiểm tra và vệ sinh bàn trượt tuyến tính đối hướng theo kế hoạch bảo trì định kỳ.
🔧 Cách Bảo Trì Bàn Trượt Tuyến Tính Đối Hướng Để Kéo Dài Tuổi Thọ
Việc bảo trì định kỳ giúp bàn trượt tuyến tính đối hướng BGX80A duy trì độ chính xác, vận hành ổn định và kéo dài tuổi thọ của vitme bi, ray dẫn hướng cũng như các chi tiết cơ khí liên quan. Đối với các hệ thống tự động hóa hoạt động liên tục, việc bảo dưỡng đúng cách sẽ giúp bàn trượt tuyến tính đối hướng giảm thiểu hao mòn và hạn chế các sự cố ngoài ý muốn.
| Hạng mục bảo trì | Khuyến nghị thực hiện |
|---|---|
| Vệ sinh ray dẫn hướng | Loại bỏ bụi bẩn, phoi kim loại và tạp chất bám trên ray để đảm bảo chuyển động trơn tru. |
| Bôi trơn vitme bi | Tra dầu hoặc mỡ bôi trơn chuyên dụng định kỳ để giảm ma sát và tăng tuổi thọ truyền động. |
| Kiểm tra con trượt | Theo dõi độ mượt khi di chuyển và phát hiện sớm dấu hiệu mài mòn bất thường. |
| Kiểm tra độ siết bu lông | Đảm bảo các vị trí liên kết luôn chắc chắn, hạn chế rung động khi vận hành. |
| Kiểm tra khớp nối động cơ | Đảm bảo khớp nối không bị lỏng hoặc lệch tâm gây ảnh hưởng đến độ chính xác. |
| Kiểm tra hành trình hoạt động | Theo dõi khả năng đóng mở đồng bộ của hai bàn trượt để phát hiện sớm sai lệch cơ khí. |
Đối với bàn trượt tuyến tính đối hướng làm việc trong môi trường nhiều bụi, độ ẩm cao hoặc vận hành liên tục, nên rút ngắn chu kỳ bảo trì để đảm bảo hiệu suất hoạt động. Việc vệ sinh và bôi trơn định kỳ không chỉ giúp bàn trượt tuyến tính đối hướng vận hành ổn định mà còn duy trì độ chính xác và kéo dài tuổi thọ của toàn bộ hệ thống.
Hoàng Đăng Industrial khuyến nghị kiểm tra tổng thể bàn trượt tuyến tính đối hướng theo định kỳ để đảm bảo thiết bị luôn hoạt động trong tình trạng tốt nhất và đáp ứng yêu cầu sản xuất lâu dài.
📦 Năng Lực Cung Cấp Và Giao Hàng Bàn Trượt Tuyến Tính Đối Hướng Toàn Quốc
Hoàng Đăng Industrial chuyên cung cấp bàn trượt tuyến tính đối hướng, bàn trượt vitme bi, linear module và các giải pháp chuyển động tuyến tính phục vụ ngành tự động hóa công nghiệp trên toàn quốc. Chúng tôi hỗ trợ tư vấn kỹ thuật, lựa chọn model phù hợp và giao hàng nhanh đến nhà máy, khu công nghiệp, đơn vị chế tạo máy và doanh nghiệp sản xuất.
🏭 Khu Vực Cung Cấp Và Giao Hàng Toàn Quốc
| Khu vực | Tỉnh thành trọng điểm | Khu công nghiệp & Đối tượng phục vụ |
|---|---|---|
| Miền Bắc | Hà Nội, Hải Phòng, Bắc Ninh, Hưng Yên, Hải Dương, Quảng Ninh, Nam Định, Thái Nguyên, Vĩnh Phúc, Bắc Giang. | Hỗ trợ giao hàng tới các khu công nghiệp lớn như VSIP Bắc Ninh, Quang Minh, Thăng Long, Yên Phong, Đình Vũ, Văn Trung và các nhà máy cơ khí, tự động hóa khu vực phía Bắc. |
| Miền Trung | Đà Nẵng, Huế, Quảng Nam, Quảng Ngãi, Nghệ An, Thanh Hóa, Bình Định, Khánh Hòa. | Phục vụ các đơn vị chế tạo máy, cơ khí hạng nặng, đóng tàu, gia công đồ gá và hệ thống tự động hóa tại khu vực miền Trung. |
| Miền Nam | TP.HCM, Bình Dương, Đồng Nai, Long An, Tây Ninh, Bà Rịa – Vũng Tàu, Cần Thơ, An Giang, Tiền Giang. | Giao hàng nhanh đến các KCN Sóng Thần, VSIP Bình Dương, Amata Đồng Nai, Long Hậu, Tân Bình, Hiệp Phước cùng nhiều nhà máy sản xuất và doanh nghiệp FDI. |
🔧Hỗ Trợ Kỹ Thuật Và Tư Vấn Chọn ModelKhông chỉ cung cấp sản phẩm, Hoàng Đăng Industrial còn hỗ trợ khách hàng trong quá trình lựa chọn và sử dụng bàn trượt tuyến tính đối hướng.
- Tư vấn lựa chọn hành trình phù hợp từ 110mm đến 510mm.
- Hỗ trợ lựa chọn động cơ bước hoặc servo tương thích.
- Tư vấn giải pháp cơ cấu kẹp, robot công nghiệp và hệ thống tự động hóa.
- Hỗ trợ kỹ thuật lắp đặt và vận hành sản phẩm.
📦Đóng Gói Chắc Chắn – Vận Chuyển An ToànTất cả sản phẩm bàn trượt tuyến tính đối hướng trước khi xuất kho đều được kiểm tra và đóng gói cẩn thận nhằm hạn chế va đập trong quá trình vận chuyển.
- Kiểm tra ngoại quan và hành trình hoạt động trước khi giao hàng.
- Bọc chống va đập và chống trầy xước các chi tiết cơ khí.
- Đóng gói phù hợp với vận chuyển đường bộ, chuyển phát nhanh và chành xe.
- Hỗ trợ giao hàng đến nhà máy, khu công nghiệp và công trình trên toàn quốc.
🛡️Cam Kết Chất Lượng
- Cung cấp đúng model và đúng thông số kỹ thuật khách hàng yêu cầu.
- Kiểm tra sản phẩm trước khi xuất kho.
- Hỗ trợ kỹ thuật trong quá trình lắp đặt và sử dụng.
- Xuất hóa đơn VAT theo yêu cầu.
- Tư vấn giải pháp chuyển động tuyến tính phù hợp với từng ứng dụng thực tế.
Liên hệ Hotline/Zalo 0947 381 886 để được tư vấn nhanh về bàn trượt tuyến tính đối hướng, nhận báo giá và hỗ trợ kỹ thuật từ đội ngũ Hoàng Đăng Industrial.
🧠 Câu Hỏi Thường Gặp Về Bàn Trượt Tuyến Tính Đối Hướng BGX80A
❓ Bàn trượt tuyến tính đối hướng là gì?Bàn trượt tuyến tính đối hướng là cơ cấu chuyển động sử dụng vitme bi ren trái phải giúp hai bàn trượt di chuyển đối xứng từ tâm ra hai bên hoặc ngược lại. Thiết kế này thường được sử dụng trong cơ cấu kẹp tự động, robot công nghiệp và thiết bị tự động hóa.
❓ Bàn trượt tuyến tính đối hướng BGX80A có những hành trình nào?BGX80A hiện có nhiều tùy chọn hành trình gồm 110mm, 160mm, 210mm, 310mm, 410mm và 510mm. Ngoài ra có thể lựa chọn theo yêu cầu tùy từng ứng dụng thực tế.
❓ Bàn trượt tuyến tính đối hướng chịu tải được bao nhiêu?Tải trọng tham khảo của bàn trượt tuyến tính đối hướng BGX80A lên đến khoảng 50kg theo phương ngang. Tải trọng thực tế còn phụ thuộc vào hành trình, tốc độ vận hành và cách lắp đặt.
❓ Có thể lắp động cơ bước hoặc servo không?Có. Bàn trượt tuyến tính đối hướng BGX80A hỗ trợ lắp động cơ bước 57, servo và nhiều giải pháp truyền động khác thông qua khớp nối phù hợp.
❓ Bàn trượt tuyến tính đối hướng phù hợp với ứng dụng nào?Sản phẩm phù hợp cho robot công nghiệp, cơ cấu kẹp tự động, máy đóng gói, máy cấp liệu, hệ thống định tâm sản phẩm, thiết bị kiểm tra và nhiều hệ thống tự động hóa khác.
❓ Có thể đặt hàng kích thước riêng không?Có. Hoàng Đăng Industrial hỗ trợ tư vấn lựa chọn hành trình phù hợp và cung cấp các phiên bản theo yêu cầu đối với một số ứng dụng đặc biệt.
❓ Bàn trượt tuyến tính đối hướng có cần bảo trì định kỳ không?Có. Người dùng nên vệ sinh ray dẫn hướng, kiểm tra khớp nối và bôi trơn vitme bi định kỳ để duy trì độ chính xác và kéo dài tuổi thọ thiết bị.
❓ Hoàng Đăng Industrial có giao hàng toàn quốc không?Có. Chúng tôi cung cấp bàn trượt tuyến tính đối hướng và các giải pháp chuyển động công nghiệp trên toàn quốc, hỗ trợ giao hàng đến nhà máy, khu công nghiệp và đơn vị chế tạo máy tại cả ba miền Bắc – Trung – Nam.
🔎 Từ Khóa Liên Quan
bàn trượt tuyến tính đối hướng, bàn trượt tuyến tính đối hướng BGX80A, bàn trượt vitme bi đối hướng, bàn trượt hai chiều đối xứng
bàn trượt mở hai bên, bàn trượt đóng mở đồng bộ, bàn trượt ren trái phải, bàn trượt vitme ren trái phải, bàn trượt cơ cấu kẹp tự động
bàn trượt robot công nghiệp, bàn trượt cấp liệu tự động, bàn trượt định tâm sản phẩm, bàn trượt chuyển động đối xứng, bàn trượt ray dẫn hướng tuyến tính, bàn trượt vitme bi chính xác cao, linear module đối hướng, linear module vitme bi
linear module robot công nghiệp, cơ cấu kẹp đối xứng, cơ cấu đóng mở hai chiều, cơ cấu định tâm tự động, cơ cấu truyền động vitme bi, cơ cấu kẹp robot, thiết bị chuyển động tuyến tính, hệ thống chuyển động tuyến tính, giải pháp tự động hóa công nghiệp
bàn trượt động cơ bước 57, bàn trượt servo, bàn trượt hành trình 110mm, bàn trượt hành trình 160mm, bàn trượt hành trình 210mm, bàn trượt hành trình 310mm, bàn trượt hành trình 410mm, bàn trượt hành trình 510mm, bàn trượt nhôm định hình, bàn trượt ray vuông, bàn trượt chịu tải 50kg.
📊 Sản Phẩm Và Danh Mục Liên Quan
Để xây dựng hoàn chỉnh hệ thống chuyển động tuyến tính và tự động hóa công nghiệp, quý khách có thể tham khảo thêm các sản phẩm và danh mục liên quan dưới đây:
Nếu cần tư vấn lựa chọn bàn trượt tuyến tính đối hướng, vitme bi hoặc giải pháp chuyển động phù hợp với hệ thống máy, vui lòng liên hệ Hoàng Đăng Industrial qua Hotline/Zalo 0947 381 886.
🏆 Vì Sao Nên Chọn HOÀNG ĐĂNG INDUSTRIAL
Hoàng Đăng Industrial là đơn vị chuyên cung cấp bàn trượt tuyến tính, vitme bi, linear module và các giải pháp chuyển động công nghiệp phục vụ nhà máy, đơn vị chế tạo máy và doanh nghiệp tự động hóa trên toàn quốc.
Với kinh nghiệm thực tế trong lĩnh vực cơ khí công nghiệp, chúng tôi không chỉ cung cấp sản phẩm mà còn hỗ trợ tư vấn kỹ thuật, lựa chọn hành trình, tải trọng và giải pháp lắp đặt phù hợp với từng ứng dụng thực tế.
| 🔩 Sản phẩm chất lượng cao Cung cấp đa dạng bàn trượt tuyến tính, bàn trượt vitme bi, bàn trượt đối hướng, bàn trượt tải nặng và linh kiện truyền động công nghiệp với độ chính xác cao và khả năng vận hành ổn định. |
⚙️ Tư vấn kỹ thuật chuyên sâu Hỗ trợ lựa chọn model theo hành trình, tải trọng, tốc độ làm việc, phương án lắp động cơ bước hoặc servo phù hợp với từng hệ thống máy. |
| 🏭 Phù hợp nhiều ngành công nghiệp Ứng dụng trong robot công nghiệp, cơ cấu kẹp tự động, máy đóng gói, máy cấp liệu, hệ thống định vị, dây chuyền sản xuất và thiết bị tự động hóa. |
📦 Giao hàng toàn quốc Hỗ trợ giao hàng nhanh đến Hà Nội, Hải Phòng, Bắc Ninh, Đà Nẵng, TP.HCM, Bình Dương, Đồng Nai cùng các khu công nghiệp trên toàn quốc. |
| 🔧 Hỗ trợ sau bán hàng Tư vấn lắp đặt, vận hành, bảo trì và hỗ trợ lựa chọn linh kiện thay thế trong suốt quá trình sử dụng. |
🤝 Đồng hành cùng doanh nghiệp Cam kết mang đến giải pháp chuyển động tuyến tính hiệu quả, chi phí hợp lý và giá trị sử dụng lâu dài cho khách hàng. |
HOÀNG ĐĂNG INDUSTRIAL cam kết cung cấp sản phẩm chính hãng, hỗ trợ kỹ thuật tận tâm và dịch vụ chuyên nghiệp cho khách hàng trên toàn quốc.
Đánh giá
Chưa có đánh giá nào.
