Ray Trượt & Con Trượt TBI TRH-V Chính Hãng

🔩 Giới Thiệu Về TBI Motion – Con Trượt TBI TRH-V Là Gì?

TBI Motion là thương hiệu nổi tiếng đến từ Đài Loan (Taiwan), chuyên nghiên cứu, sản xuất và phát triển các giải pháp truyền động tuyến tính như Linear Guide, Ball Screw, Linear Module cùng nhiều linh kiện cơ khí chính xác phục vụ ngành chế tạo máy và tự động hóa. Với hơn 30 năm kinh nghiệm, TBI Motion đã xây dựng hệ thống quản lý chất lượng hiện đại và trở thành đối tác tin cậy của hàng nghìn doanh nghiệp trên toàn thế giới.

Với triết lý Quality • Precision • Innovation, mọi sản phẩm của TBI Motion đều hướng đến độ chính xác cao, vận hành ổn định, tuổi thọ lâu dài và khả năng đáp ứng các yêu cầu kỹ thuật khắt khe trong lĩnh vực CNC, Robot công nghiệp, máy cắt Laser, máy đóng gói, máy điện tử và dây chuyền sản xuất tự động.

Con Trượt TBI TRH-V là dòng Con Trượt Vuông TBI thuộc Series TRH (High Assembly Type), được thiết kế theo kiểu Block Vuông (Square Type). Nhờ kết cấu thân vuông nhỏ gọn, độ cứng cao cùng hệ thống bi tuần hoàn tiếp xúc bốn hướng, sản phẩm mang lại khả năng chịu tải lớn, chuyển động tuyến tính chính xác và vận hành êm ái trong thời gian dài.

Block Trượt TBI Motion TRH-V là lựa chọn lý tưởng cho các hệ thống Linear Guide TBI TRH-V, đặc biệt phù hợp với những máy móc có không gian lắp đặt hẹp nhưng vẫn yêu cầu độ cứng vững cao. Khi kết hợp cùng Con Trượt & Ray Trượt TBI, hệ thống giúp giảm ma sát, hạn chế rung động, nâng cao độ chính xác và tăng tuổi thọ cho toàn bộ cơ cấu truyền động.

⚙️ Đặc Điểm Của Con Trượt TBI TRH-V

Con Trượt TBI TRH-V là dòng Con Trượt Vuông TBI thuộc series TRH của TBI Motion, được thiết kế với kết cấu block vuông (Square Type) có độ cứng cao, kích thước nhỏ gọn và khả năng chịu tải vượt trội. Sản phẩm sử dụng hệ thống bi tuần hoàn tiếp xúc bốn hướng giúp phân bố tải trọng đồng đều, giảm ma sát và duy trì độ chính xác ổn định trong suốt quá trình vận hành.

Nhờ thiết kế thân vuông tiêu chuẩn, Block Trượt TBI Motion TRH-V đặc biệt phù hợp với các hệ thống máy CNC, robot công nghiệp, máy cắt laser, máy in công nghiệp và dây chuyền tự động hóa có không gian lắp đặt hạn chế nhưng vẫn yêu cầu độ cứng vững và độ chính xác cao.

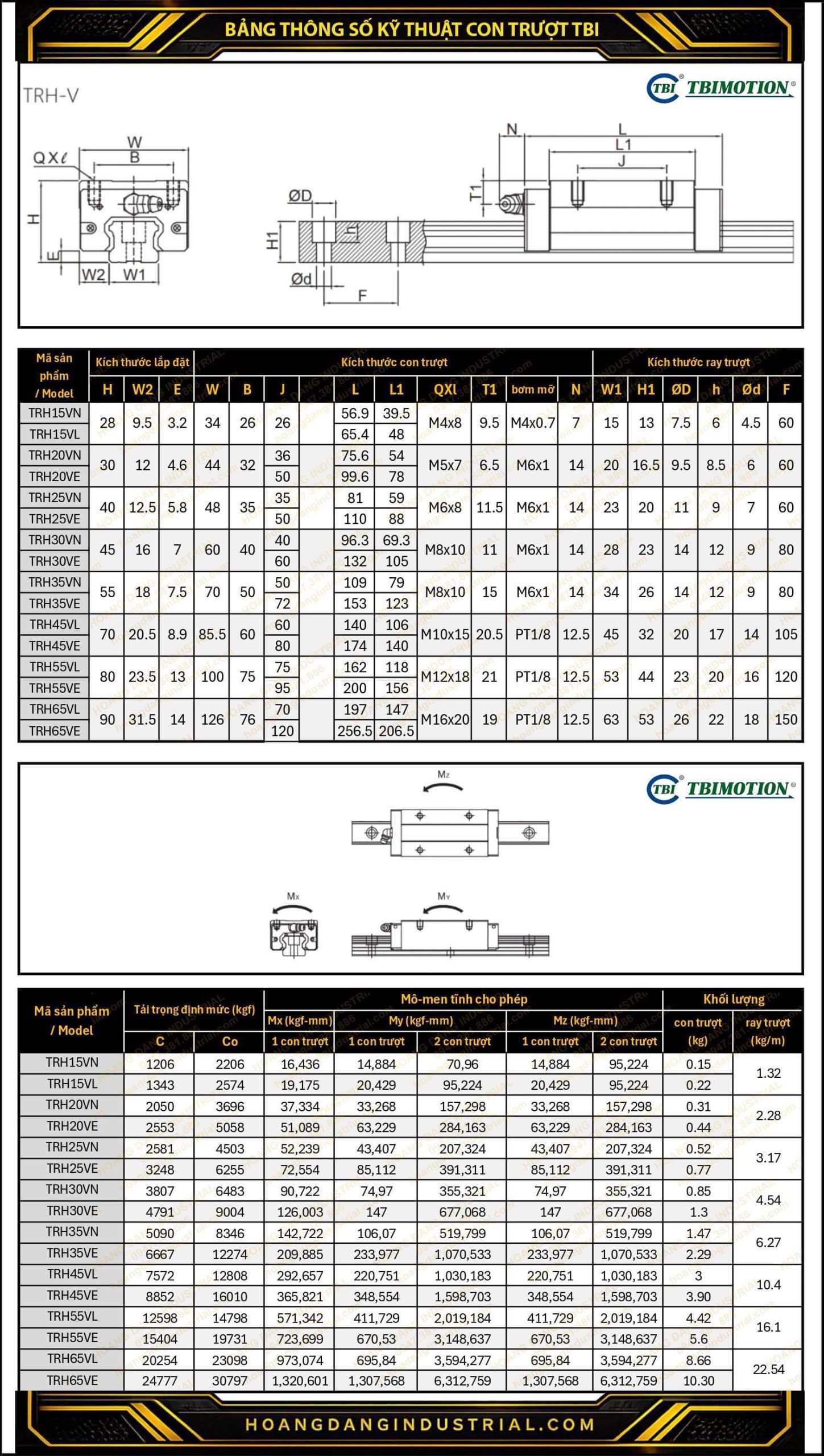

📐 Thông Số Kỹ Thuật Con Trượt TBI TRH-V

Con Trượt TBI TRH-V được thiết kế cho các hệ thống chuyển động tuyến tính yêu cầu độ chính xác cao, khả năng chịu tải lớn và tuổi thọ làm việc lâu dài. Dòng Con Trượt Vuông TBI sử dụng hệ thống bi tuần hoàn bốn hướng giúp phân bố tải trọng đồng đều, vận hành êm ái và ổn định trong nhiều điều kiện làm việc khác nhau.

Các model Block Trượt TBI Motion TRH-V có nhiều kích thước từ 15 đến 65 mm, đáp ứng đa dạng nhu cầu của máy CNC, robot công nghiệp, máy cắt laser, dây chuyền tự động hóa và các thiết bị cơ khí chính xác.

📏 Hướng Dẫn Cách Chọn Đúng Mã Con Trượt TBI TRH-V

Việc lựa chọn chính xác con trượt TBI TRH-V và kích thước ray đi kèm quyết định trực tiếp đến tải trọng, độ cứng vững và tuổi thọ vận hành của toàn bộ hệ thống cơ khí. Để tránh mua nhầm mã gây lãng phí hoặc không lắp vừa thiết bị, kỹ sư cần dựa vào các tiêu chí kỹ thuật cốt lõi dưới đây.

1. Chọn Cỡ Cốt Kích Thước Ray Trượt TBI (Kích Thước Bề Rộng)

Dòng con trượt vuông TBI được ký hiệu mã kích thước dựa trên bề rộng của thanh ray dẫn hướng tương ứng (Mục kích thước số ④ trên sơ đồ mã). Các cỡ thông dụng bao gồm:

• Mã TRH15: Sử dụng cho thanh ray trượt bản rộng 15mm (Máy CNC mini, cơ cấu trục nhẹ).
• Mã TRH20: Sử dụng cho thanh ray trượt bản rộng 20mm (Dòng máy phổ biến nhất hiện nay).
• Mã TRH25: Sử dụng cho thanh ray trượt bản rộng 25mm (Máy phay CNC gỗ, máy cắt plasma tải nặng).
• Mã TRH30 / TRH35: Sử dụng cho ray bản rộng 30mm và 35mm (Cơ cấu chịu tải lớn, hành trình dài).
• Mã TRH45 / TRH55 / TRH65: Các size tải cực nặng chuyên dụng cho trung tâm gia công lớn.

2. Chọn Kiểu con trượt Vuông & Chiều Dài Block Con Trượt (Mục ⑤ & ⑥)

Ký hiệu V (Mục ⑤) xác định đây là dòng con trượt vuông không mặt bích. Tùy vào yêu cầu tải trọng và không gian lắp ráp, bạn chọn tiếp ký hiệu chiều dài block trượt (Mục ⑥) bao gồm:

• Ký hiệu N (Tiêu chuẩn): Mã hoàn chỉnh là TRH-VN (Ví dụ: TRH20VN, TRH25VN) – Chiều dài khối trượt tiêu chuẩn, cân bằng giữa không gian và lực tải.
• Ký hiệu L (Dài): Mã hoàn chỉnh là TRH-VL (Ví dụ: TRH45VL, TRH55VL) – Thân con trượt dài hơn, chứa nhiều bi thép hơn, cho khả năng chịu tải nặng và chống lật mô-men tốt hơn.
• Ký hiệu E (Siêu dài): Mã hoàn chỉnh là TRH-VE – Dòng block trượt siêu trường chịu ứng suất cực cao.

3. Chọn Theo Cấp Chính Xác Và Độ Tiền Tải (Preload)

Khi đặt mua vật tư cho máy CNC chính xác, cần chú ý đến sai số dung sai của hãng (Mục ⑩ & ⑪):

• Cấp chính xác (Mục ⑩): Chọn mã N (Cấp tiêu chuẩn) cho máy móc thông thường hoặc mã H (Cấp cao) cho máy gia công kim loại yêu cầu độ chính xác phay cao.
• Độ tiền tải Preload (Mục ⑪): Ký hiệu ZF (Khe hở nhỏ – trượt rất nhẹ) hoặc Z0 (Không khe hở – độ cứng vững cao, chống rung lắc tối đa khi cắt gọt).

4. Cách Đọc Sơ Đồ Quy Tắc Đặt Mã Con Trượt TBI Motion TRH Series

Để giúp quý khách hàng, kỹ sư dễ dàng tra cứu và đối chiếu mã sản phẩm khi mua mới hoặc thay thế linh kiện cũ, HOÀNG ĐĂNG INDUSTRIAL cung cấp bảng giải mã ký tự chi tiết của hãng TBI Motion ngay dưới đây:

🔄 Nguyên Lý Hoạt Động Của Con Trượt TBI TRH-V

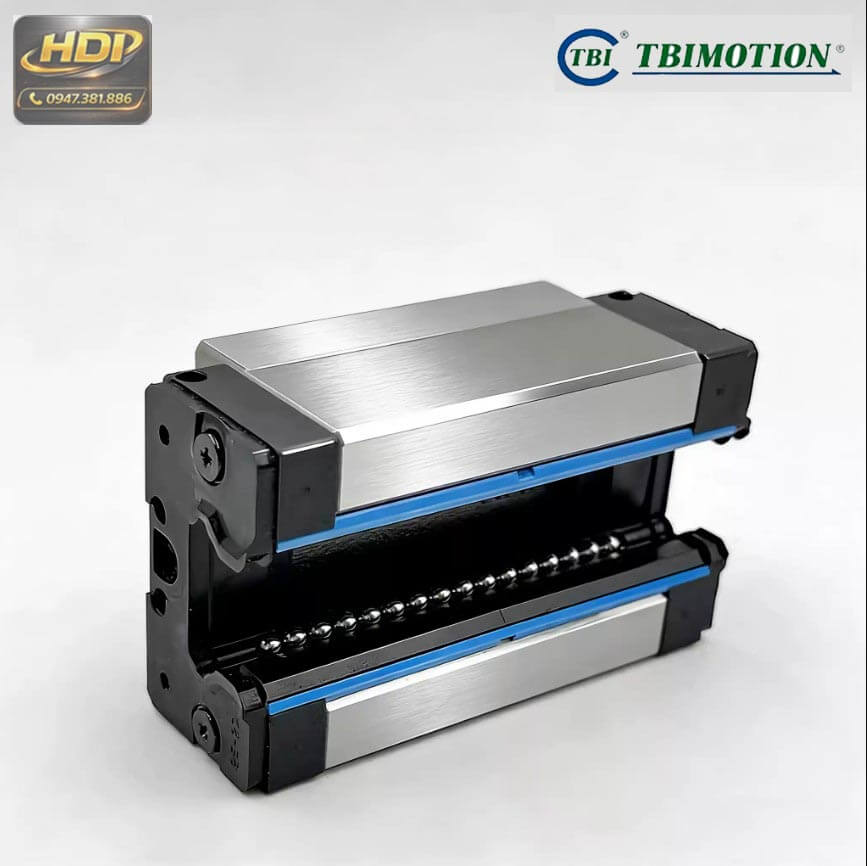

Con Trượt TBI TRH-V hoạt động theo nguyên lý bi tuần hoàn bốn hướng (4-Way Ball Recirculation). Khi cụm Block Trượt TBI Motion di chuyển trên ray trượt, các viên bi thép sẽ lăn trên bốn rãnh dẫn hướng được gia công chính xác, sau đó quay trở lại thông qua hệ thống tuần hoàn bên trong block để tạo thành một chu trình khép kín liên tục. Cơ chế này giúp giảm đáng kể ma sát, duy trì chuyển động ổn định và đạt độ chính xác cao.

Khác với cơ cấu trượt truyền thống sử dụng ma sát trượt, Linear Guide TBI TRH-V sử dụng ma sát lăn giữa bi thép và ray dẫn hướng. Nhờ đó, lực cản chuyển động chỉ còn rất nhỏ, giảm tiêu hao năng lượng, hạn chế sinh nhiệt và duy trì độ chính xác trong suốt quá trình vận hành ngay cả ở tốc độ cao.

📌 Khi Nào Nên Sử Dụng Con Trượt TBI TRH-V?

Con Trượt TBI TRH-V là dòng Con Trượt Vuông TBI được thiết kế cho các hệ thống chuyển động tuyến tính yêu cầu độ cứng cao, độ chính xác ổn định và khả năng chịu tải lớn. Với thiết kế block vuông (Square Type), sản phẩm đặc biệt phù hợp với các thiết bị có không gian lắp đặt hẹp nhưng vẫn cần đảm bảo khả năng dẫn hướng chính xác và vận hành bền bỉ.

Nếu hệ thống của bạn cần chuyển động êm ái, tốc độ cao, độ lặp lại chính xác và hoạt động liên tục trong môi trường công nghiệp, Block Trượt TBI Motion TRH-V sẽ là giải pháp tối ưu giúp nâng cao hiệu suất và kéo dài tuổi thọ thiết bị.

🏭 Ứng Dụng Của Con Trượt TBI TRH-V

Con Trượt TBI TRH-V được ứng dụng rộng rãi trong các hệ thống chuyển động tuyến tính nhờ thiết kế block vuông (Square Type) có độ cứng cao, khả năng chịu tải lớn và độ chính xác vượt trội. Với hệ thống bi tuần hoàn bốn hướng, Block Trượt TBI Motion giúp máy móc vận hành ổn định, giảm ma sát và duy trì độ chính xác trong thời gian dài.

Hiện nay, Con Trượt Vuông TBI được sử dụng trong nhiều ngành công nghiệp như cơ khí chế tạo, tự động hóa, điện tử, bán dẫn, thực phẩm, y tế và nhiều lĩnh vực sản xuất hiện đại khác.

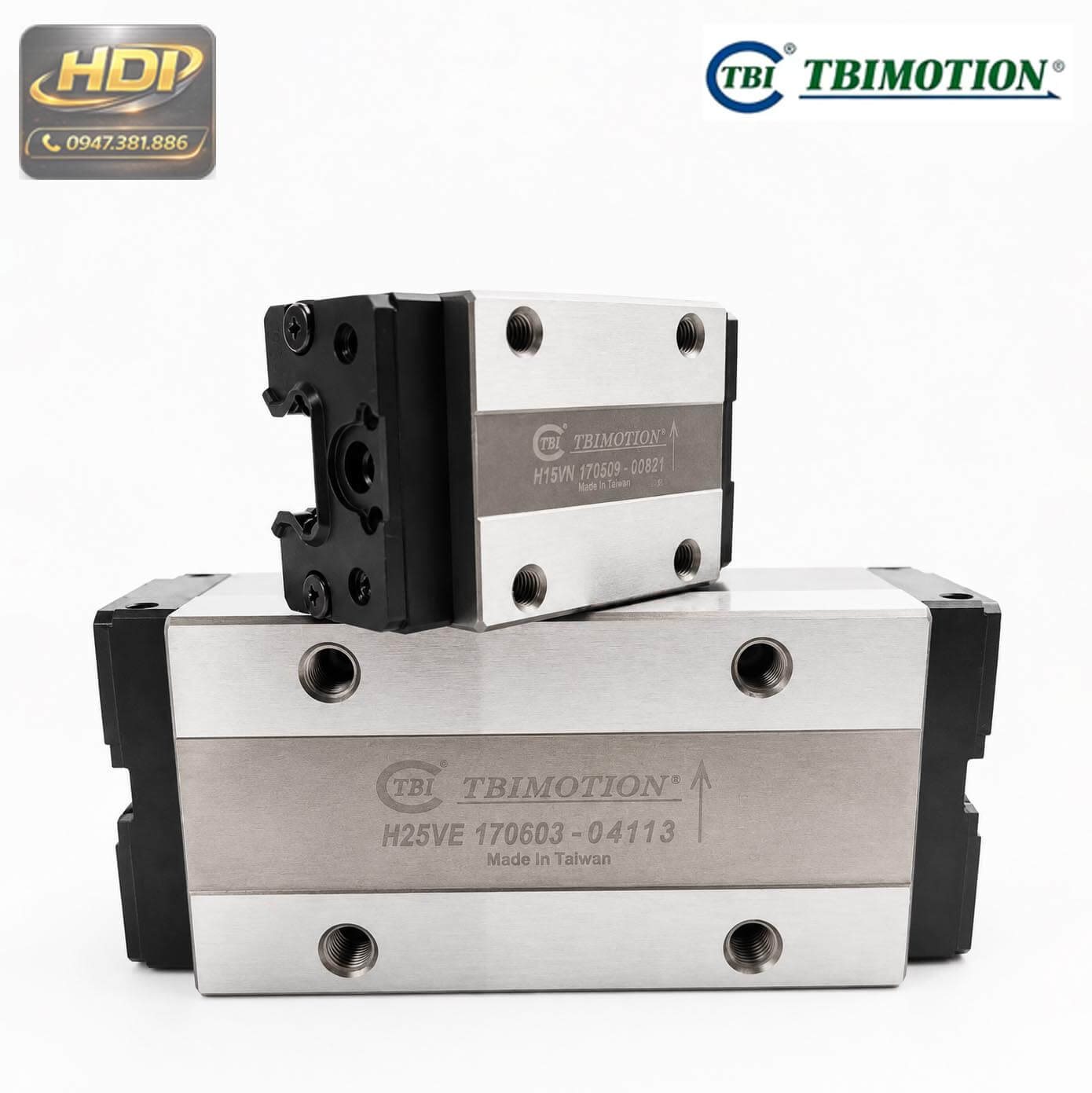

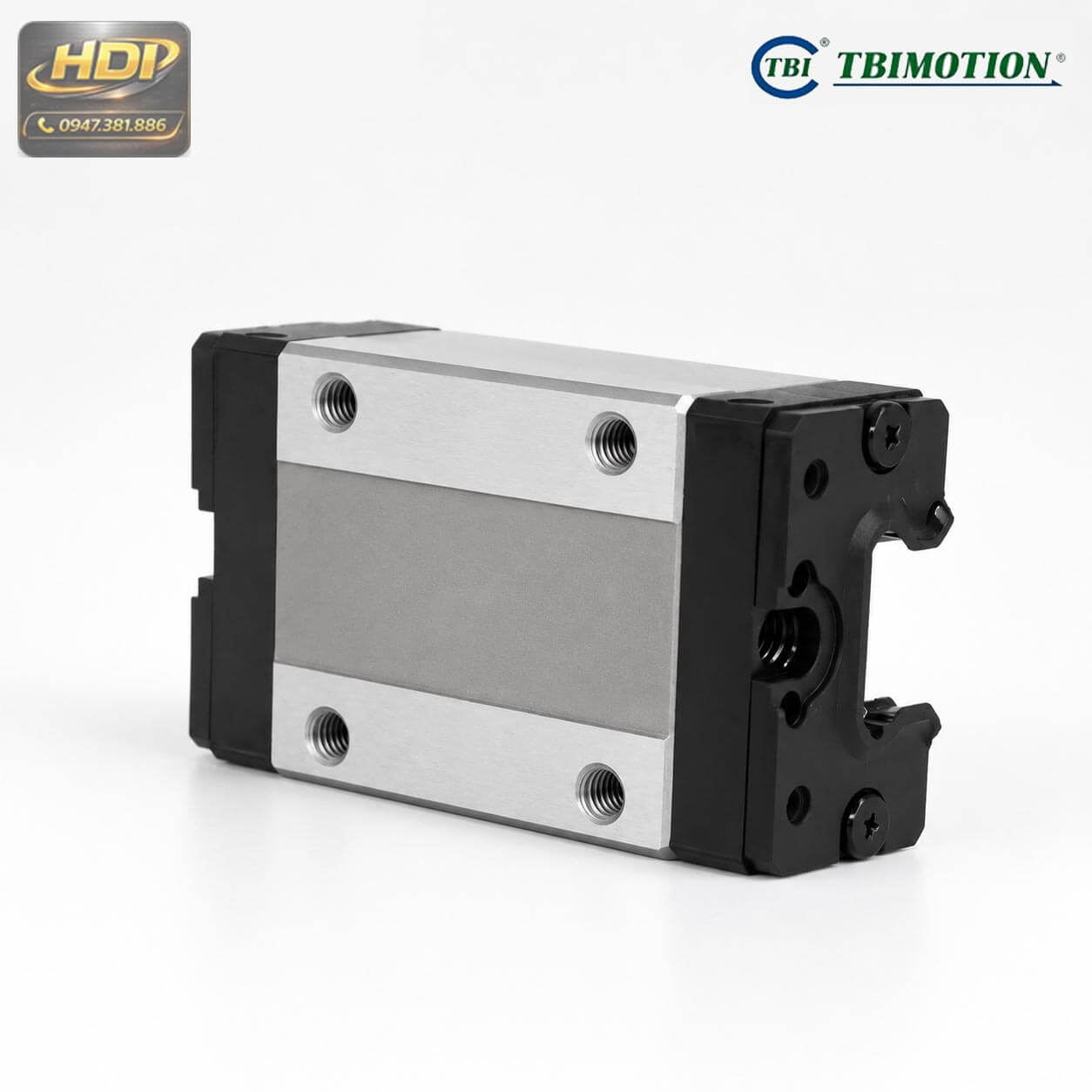

🖼️ Một Số Hình Ảnh Thực Tế Con Trượt TBI TRH-V

Dưới đây là một số hình ảnh thực tế của Con Trượt TBI TRH-V và Ray Trượt TBI Motion. Các sản phẩm đều được sản xuất tại Đài Loan, khắc laser mã sản phẩm trên thân con trượt và đóng gói bằng bao bì chống gỉ trước khi xuất xưởng. Đây cũng là đặc điểm giúp khách hàng dễ dàng nhận biết và kiểm tra sản phẩm khi nhận hàng.

Hình ảnh thực tế giúp khách hàng quan sát rõ bề mặt gia công, tem khắc laser, quy cách đóng gói và tình trạng sản phẩm trước khi lắp đặt vào hệ thống máy.

🎬 Video Con Trượt TBI TRH-V

HOÀNG ĐĂNG INDUSTRIAL đang cập nhật video chi tiết về Con Trượt TBI TRH-V, bao gồm cấu tạo, hướng dẫn lắp đặt, khả năng vận hành thực tế và các ứng dụng trong hệ thống Ray Trượt TBI.

Video sẽ giúp khách hàng dễ dàng nhận biết Thanh Trượt TBI, lựa chọn đúng Linear Guide TBI phù hợp với từng loại máy và tham khảo hiệu quả làm việc của Ray Trượt Tuyến Tính TBI trong môi trường công nghiệp.

⭐ Ưu Điểm Vượt Trội Của Con Trượt TBI Chính Hãng

Con Trượt TBI TRH-V được nghiên cứu và phát triển để đáp ứng các tiêu chuẩn vận hành nghiêm ngặt, liên tục trong môi trường công nghiệp nặng. Dòng sản phẩm nổi bật với thiết kế mặt bích tối ưu, giúp hệ thống dẫn hướng đạt độ cứng vững cao và tuổi thọ lâu dài. Dưới đây là 4 ưu điểm cốt lõi giúp dòng Ray Trượt TBI luôn là sự lựa chọn hàng đầu của các kỹ sư cơ khí chế tạo máy.

1. Vận Hành Êm Ái, Độ Chính Xác Cao

Con trượt TBI MOTION sử dụng hệ thống tuần hoàn bi được thiết kế tối ưu, giúp các viên bi chuyển động trơn tru trên ray dẫn hướng. Cơ chế ma sát thấp này mang lại khả năng vận hành cực kỳ êm ái, giảm thiểu tối đa tiếng ồn, hạn chế rung động và duy trì độ chuẩn xác cao cho thiết bị trong suốt hành trình.

2. Kết Cấu Gia Cường Cho Độ Ổn Định Cao

Block con trượt TBI MOTION được thiết kế với kết cấu gia cường độc quyền, tăng độ dày vật liệu tại các vị trí chịu lực then chốt. Sự cải tiến này giúp nâng cao đáng kể độ cứng, hạn chế tình trạng biến dạng cơ học và đảm bảo hệ thống thanh trượt di chuyển ổn định, chính xác ngay cả khi hoạt động ở tốc độ cao với gia tốc lớn.

3. Thiết Kế Tiếp Xúc Bi Đặc Biệt Giúp Độ Bền Cao

Con trượt TBI MOTION sử dụng thiết kế tiếp xúc bi đặc biệt kết hợp khả năng tự cân chỉnh thông minh, giúp phân bổ tải trọng đồng đều theo mọi hướng (lên, xuống, trái, phải). Nhờ đó, cụm ray trượt và bi thép hoạt động bền bỉ hơn, tăng tuổi thọ linh kiện vượt trội, đồng thời giảm thiểu tối đa sự hao mòn trong quá trình sử dụng lâu dài.

4. Thao Tác Thuận Tiện, Dễ Dàng Lắp Đặt Và Bảo Trì

Con trượt TBI MOTION được thiết kế thông minh giúp việc lắp đặt, căn chỉnh và bảo trì định kỳ trở nên vô cùng đơn giản, dễ dàng. Đặc biệt, hệ thống gạt bụi cấu tạo linh hoạt có thể thay thế, sử dụng chung cho cả đầu trên và đầu dưới, giúp bảo vệ đường ray hiệu quả, giảm chi phí bảo dưỡng và tiết kiệm thời gian tối đa cho nhà máy.

🔍 So Sánh Con Trượt TBI TRH-V Với Các Dòng Con Trượt Khác

Con Trượt TBI TRH-V là dòng Con Trượt Vuông TBI thuộc series TRH của TBI Motion, được thiết kế với kiểu block vuông (Square Type), mang lại độ cứng cao, khả năng chịu tải ổn định và tiết kiệm không gian lắp đặt. Để lựa chọn đúng sản phẩm cho từng ứng dụng, người dùng nên so sánh Block Trượt TBI Motion TRH-V với các dòng con trượt khác về thiết kế, khả năng chịu tải và phạm vi ứng dụng.

🔍 So Sánh Thanh Trượt TBI Motion, HIWIN Và PMI: Nên Chọn Hãng Nào?

Tại thị trường Việt Nam, TBI Motion, HIWIN và PMI là “bộ ba quyền lực” đến từ Đài Loan, chuyên cung cấp các giải pháp dẫn hướng tuyến tính cho ngành chế tạo máy. Để giúp quý khách hàng có cái nhìn khách quan và lựa chọn được dòng con trượt, ray trượt vuông phù hợp nhất với nhu cầu kỹ thuật cũng như ngân sách, HOÀNG ĐĂNG INDUSTRIAL đã lập bảng so sánh chi tiết dưới đây:

🧱 Vật Liệu Chế Tạo Con Trượt TBI TRH-F

Để đáp ứng tần suất vận hành liên tục và chịu ứng suất lớn trong môi trường công nghiệp, Con Trượt TBI TRH-V được chế tạo từ những nguồn nguyên vật liệu cao cấp, trải qua quy trình tôi luyện nhiệt và gia công cơ khí chính xác nghiêm ngặt:

Các bề mặt rãnh chạy của Con Trượt TBI TRH-V đều được mài chính xác bằng công nghệ CNC siêu tinh, kết hợp lớp xử lý bề mặt tiêu chuẩn giúp duy trì hệ số ma sát thấp và đảm bảo độ chính xác mượt mà sau hàng triệu chu kỳ chuyển động hành trình.

🛠️ Hướng Dẫn Quy Trình Lắp Đặt Con Trượt TBI TRH-V Đúng Kỹ Thuật

Việc lắp đặt hệ thống ray trượt vuông và con trượt TBI TRH-V đúng tiêu chuẩn kỹ thuật đóng vai trò quyết định đến 90% độ chính xác của máy CNC và tuổi thọ lâu dài của linh kiện. Hãy thực hiện tuần tự theo quy trình 6 bước chuẩn dưới đây:

Bước 1: Làm sạch và kiểm tra bề mặt bệ máy

Dùng dung dịch tẩy rửa lau sạch lớp dầu bảo quản trên thanh ray trượt và bề mặt bệ máy. Sử dụng thước rà hoặc đồng hồ so để kiểm tra độ phẳng, loại bỏ hoàn toàn các gờ xước, bụi bẩn tại vị trí sẽ áp ray vào.

Bước 2: Cố định tạm thời thanh ray trượt TBI

Đặt thanh ray lên bệ máy, căn thẳng theo vai đỡ (nếu có). Gá toàn bộ bu-lông vào các lỗ bắt vít. Lưu ý: Chỉ vặn nhẹ bằng tay để cố định vị trí, tuyệt đối không siết chặt hoàn toàn bất kỳ bu-lông nào ở bước này.

Bước 3: Lắp block con trượt TBI TRH-V vào ray

Căn thẳng trục và nhẹ nhàng đẩy Con Trượt TBI TRH-V từ thanh gá nhựa (thanh dẫn hướng của hãng) sang thanh ray thép. Chú ý quan trọng: Luôn giữ thanh gá nhựa nối liền với đầu ray khi đẩy block qua để tránh tình trạng các viên bi thép bị rơi ra ngoài.

Bước 4: Căn chỉnh độ song song (Đối với hệ thống chạy song song 2 ray)

Di chuyển block con trượt dọc theo chiều dài thanh ray để kiểm tra độ mượt. Nếu lắp song song hai thanh ray, hãy sử dụng đồng hồ so rà dọc theo thanh ray thứ hai để hiệu chỉnh độ song song tuyệt đối so với thanh ray tiêu chuẩn đầu tiên.

Bước 5: Siết bu-lông bằng cờ lê lực đúng tiêu chuẩn

Khi hệ thống đã thẳng hàng hoàn toàn, sử dụng cờ lê lực (Torque Wrench) để siết chặt các bu-lông cố định ray trượt theo quy tắc siết đối xứng từ giữa ra hai đầu. Lực siết phải tuân thủ đúng dải mô-men khuyến nghị của hãng TBI Motion cho từng cỡ vít (M3, M4, M5, M6…).

Bước 6: Bơm mỡ bôi trơn và chạy thử

Gắn đầu vú mỡ vào con trượt, tiến hành bơm lượng mỡ chuyên dụng vừa đủ vào bên trong block. Di chuyển con trượt qua lại bằng tay vài lần để mỡ bôi trơn điền đầy hệ thống bi tuần hoàn trước khi đóng điện cho động cơ vận hành thử nghiệm.

⚠️ Lưu ý khi sử dụng Con Trượt TBI TRH-V

Để Con Trượt TBI TRH-V hoạt động ổn định và đạt tuổi thọ tối đa, người sử dụng nên tuân thủ các khuyến nghị dưới đây.

• Chọn đúng kích thước Ray Trượt TBI theo tải trọng và yêu cầu của máy.
• Không vận hành vượt quá tải trọng định mức của nhà sản xuất.
• Giữ bề mặt Thanh Trượt TBI luôn sạch, tránh bụi bẩn, phoi kim loại và hóa chất ăn mòn.
• Không để nước hoặc dung dịch làm mát đọng lâu trên ray nếu không có biện pháp bảo vệ.
• Bơm mỡ bôi trơn định kỳ để hệ thống tuần hoàn bi hoạt động trơn tru.
• Không va đập mạnh vào con trượt hoặc ray trong quá trình vận chuyển và lắp đặt
• Kiểm tra độ song song của hai ray đối với hệ thống sử dụng hai thanh ray.
• Không tự ý tháo rời cụm bi tuần hoàn nếu không có hướng dẫn kỹ thuật.
• Khi phát hiện tiếng ồn bất thường hoặc chuyển động không mượt, cần kiểm tra và bảo trì ngay.

🔧 Cách bảo trì để kéo dài tuổi thọ Con Trượt TBI TRH-V

Bảo trì đúng cách giúp Con Trượt TBI TRH-V duy trì độ chính xác, giảm hao mòn và kéo dài thời gian sử dụng cho toàn bộ hệ thống Ray Trượt Tuyến Tính TBI.

Khuyến nghị bảo trì

• Bơm mỡ sau mỗi chu kỳ làm việc theo điều kiện vận hành thực tế.
• Vệ sinh hệ thống thường xuyên nếu làm việc trong môi trường nhiều bụi hoặc phoi kim loại.
• Thay mỡ mới khi mỡ cũ bị khô, đổi màu hoặc lẫn tạp chất.
• Kiểm tra độ chính xác của Linear Guide TBI theo định kỳ để đảm bảo chất lượng gia công.
• Nếu máy ngừng hoạt động trong thời gian dài, nên bôi lớp dầu chống gỉ lên Ray Trượt TBI.
