🔩 Giới Thiệu Về TBI Motion – Con Trượt TBI TRH-F Là Gì?
TBI Motion – Thương Hiệu Chuyển Động Tuyến Tính Hàng Đầu Đài Loan
TBI Motion là thương hiệu sản xuất linh kiện chuyển động tuyến tính hàng đầu tại Đài Loan. Các sản phẩm của hãng được nhiều nhà chế tạo máy CNC và doanh nghiệp tự động hóa trên toàn thế giới đánh giá cao nhờ chất lượng bền bỉ, độ chính xác vượt trội và giá thành hợp lý so với các thương hiệu từ Nhật Bản hay Châu Âu.
Tại Việt Nam, các dòng vật tư CNC TBI Motion được ứng dụng rộng rãi trong các hệ thống máy phay CNC, máy cắt laser, robot công nghiệp, máy đóng gói và các dây chuyền sản xuất tự động hóa yêu cầu vận hành liên tục.
Lịch Sử Phát Triển Và Uy Tín Thương Hiệu
Với nhiều năm kinh nghiệm trong ngành cơ khí chính xác, TBI Motion không ngừng cải tiến công nghệ, nâng cao độ cứng vững và mở rộng mạng lưới phân phối toàn cầu. Mọi sản phẩm trước khi xuất xưởng đều trải qua quy trình kiểm soát chất lượng nghiêm ngặt, đảm bảo các tiêu chuẩn kỹ thuật khắt khe về độ song song, độ thẳng và tuổi thọ linh kiện.
Các Dòng Sản Phẩm Chính Của TBI Motion
Để phục vụ toàn diện cho ngành chế tạo máy và tự động hóa, TBI Motion cung cấp hệ sinh thái thiết bị truyền động đa dạng bao gồm:
- Con trượt và ray trượt vuông tuyến tính (Linear Guide).
- Vít me bi TBI và đai ốc bi (Ball Screw) truyền động chính xác.
- Module trượt tuyến tính tích hợp (Linear Module).
- Trục spline bi (Ball Spline).
- Gối đỡ vít me, khớp nối và các phụ kiện truyền động cơ khí.
Con Trượt TBI TRH-F Là Gì?
Con Trượt TBI TRH-F là dòng con trượt vuông có thiết kế mặt bích (Flange Type) thuộc series TRH tải nặng của TBI Motion. Điểm khác biệt của dòng này là phần cánh mặt bích rộng, có lỗ bắt vít từ dưới lên hoặc từ trên xuống, giúp tăng diện tích tiếp xúc và tối ưu hóa khả năng chịu tải trọng theo cả 4 hướng (lên, xuống, trái, phải).
Hệ thống ray trượt TBI TRH-F sử dụng các dải bi thép tuần hoàn chạy trong rãnh mạ crom chống mài mòn. Thiết kế này giúp triệt tiêu ma sát, hạn chế tiếng ồn, giảm rung lắc và duy trì độ chính xác cơ khí ở tốc độ cao.
Hiện nay, dòng thanh trượt TBI TRH-F chính hãng được sản xuất với nhiều kích cỡ từ kích thước nhỏ như bản 15mm cho đến các bản lớn 65mm, đáp ứng đa dạng yêu cầu thiết kế của kỹ sư cơ khí.
Phân Khúc Và Ứng Dụng Của Dòng TRH-F
Trong hệ thống dẫn hướng, dòng TBI TRH-F được xếp vào phân khúc ray trượt tuyến tính tải nặng (Heavy Load). Sản phẩm là lựa chọn hoàn hảo cho các cơ cấu máy yêu cầu độ cứng vững cao, chịu được mô-men xoắn lớn và hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
Các model phổ biến như con trượt TRH15FN, TRH20FN, TRH25FL… được ứng dụng thực tế trong:
- Trục X, Y, Z của máy điêu khắc gỗ CNC, máy cắt plasma/laser đòi hỏi tốc độ và độ chuẩn xác cao.
- Cánh tay robot công nghiệp và hệ thống gantry.
- Thiết bị đo lường chính xác, máy trung tâm gia công phay cơ khí.
⚙️ Đặc điểm của con trượt ray vuông TBI Motion TRH-F
Con trượt ray vuông TBI Motion TRH-F được thiết kế theo tiêu chuẩn công nghiệp với kết cấu chắc chắn, khả năng lắp đặt linh hoạt và tương thích với nhiều hệ thống máy móc tự động hóa. Dòng sản phẩm này đáp ứng tốt yêu cầu về độ chính xác, khả năng thay thế và tính đồng bộ trong quá trình thiết kế máy.
1. Thiết kế mặt bích (Flange Type)
TRH-F sử dụng thiết kế mặt bích, giúp tăng diện tích bắt bu lông và phù hợp với các vị trí cần lắp đặt từ phía trên hoặc phía dưới.
2. Hệ thống bi tuần hoàn 4 hướng
Con trượt sử dụng hệ thống bi tuần hoàn tiếp xúc 4 hướng, cho phép làm việc với tải trọng theo nhiều phương khác nhau và duy trì chuyển động tuyến tính ổn định.
3. Đa dạng kích thước
Dòng TRH-F có nhiều kích thước từ 15, 20, 25, 30, 35, 45, 55 đến 65, đáp ứng nhu cầu từ máy nhỏ đến các hệ thống công nghiệp tải trọng lớn.
4. Nhiều cấp chính xác
Sản phẩm được sản xuất với nhiều cấp chính xác khác nhau, phù hợp cho các ứng dụng yêu cầu độ lặp lại và độ chính xác cao trong chuyển động tuyến tính.
5. Hỗ trợ nhiều mức tiền tải (Preload)
Con trượt có nhiều tùy chọn tiền tải giúp người dùng dễ dàng lựa chọn theo yêu cầu về độ cứng, độ ổn định và điều kiện làm việc của từng hệ thống.
6. Chuẩn lắp đặt quốc tế
Kích thước lắp đặt và vị trí lỗ bắt bu lông được thiết kế theo tiêu chuẩn quốc tế, giúp dễ dàng thay thế hoặc đồng bộ với nhiều hệ thống ray trượt phổ biến trên thị trường.
7. Hệ thống bôi trơn và chống bụi tích hợp
TRH-F được trang bị đầu bơm mỡ cùng hệ thống phớt chắn bụi ở hai đầu, giúp việc bảo trì thuận tiện và nâng cao khả năng bảo vệ các chi tiết bên trong.
🧩 Bản Vẽ Cấu Tạo Con Trượt TBI TRH-F Chi Tiết
Con Trượt TBI TRH-F chính hãng được thiết kế theo hệ thống dẫn hướng cơ khí thông minh, bao gồm các cấu kiện chịu tải, cơ chế tuần hoàn, bôi trơn và chống bụi toàn diện. Mỗi chi tiết được gia công tỉ mỉ, đảm bảo cho Ray Trượt TBI TRH-F vận hành êm ái, giảm ma sát tối đa và đạt tuổi thọ cao trong môi trường công nghiệp.
Các Bộ Phận Chính Của Hệ Thống Thanh Trượt TBI TRH-F
| STT | Bộ Phận | Chức Năng Chi Tiết |
|---|---|---|
| ① | Con trượt (Slider Block) | Bộ phận chính chịu tải trọng, liên kết cứng vững với bàn máy CNC thông qua mặt bích và di chuyển tuyến tính trên ray dẫn hướng. |
| ② | Ray trượt (Linear Rail) | Thanh ray định hình giúp dẫn hướng chuyển động thẳng, đảm bảo độ chính xác, độ thẳng và độ cứng vững cho toàn bộ hệ thống cơ khí. |
| ③ | Nắp chặn (End Cap) | Bộ phận nhựa kỹ thuật ở hai đầu giúp giữ cố định các chi tiết bên trong và hỗ trợ đổi hướng cho dòng bi thép khi chuyển động tuần hoàn. |
| ④ | Bi thép (Steel Balls) | Các viên bi chịu lực lăn trong rãnh, tiếp xúc trực tiếp giữa con trượt và thanh ray giúp truyền tải trọng và giảm thiểu lực ma sát tối đa. |
| ⑤ | Ống tuần hoàn bi (Ball Return Tube) | Rãnh dẫn hướng bên trong block giúp dòng bi thép quay trở lại vị trí ban đầu, tạo thành một chu trình lăn tuần hoàn kín và liên tục. |
| ⑥ | Đầu bơm mỡ (Grease Nipple) | Vú bơm mỡ chuyên dụng để bổ sung chất bôi trơn định kỳ, giúp giải nhiệt, giảm ma sát tối đa và kéo dài tuổi thọ cho bi và ray trượt. |
| ⑦ | Phớt chặn đầu (End Seal) | Tấm gạt bụi cao sụ dẻo lắp ở 2 đầu con trượt, có chức năng gạt sạch bụi bẩn, phoi cắt, tạp chất không cho lọt vào bên trong rãnh bi. |
| ⑧ | Phớt chặn dưới (Side Seal) | Lớp phớt dọc chạy dưới đáy con trượt, hạn chế tối đa bụi bẩn và hơi ẩm xâm nhập từ mặt dưới, bảo vệ an toàn cho đường ray và bi thép. |
| ⑨ | Nắp bịt lỗ (Cap) | Các nút nhựa che kín lỗ bắt vít trên thanh ray trượt, giúp bề mặt ray luôn phẳng mịn, tăng tính thẩm mỹ và ngăn phoi bám vào hốc vít. |
Tổng Kết Ưu Điểm Cơ Cấu
Sự phối hợp đồng bộ giữa hệ thống bi tuần hoàn chịu tải nặng, cơ chế bôi trơn tối ưu cùng hệ thống phớt chống bụi đa lớp giúp dòng Linear Guide TBI TRH-F luôn duy trì khả năng chuyển động chính xác cao, chịu mô-men xoắn lớn và hoạt động ổn định lâu dài dưới áp lực công việc khắc nghiệt.

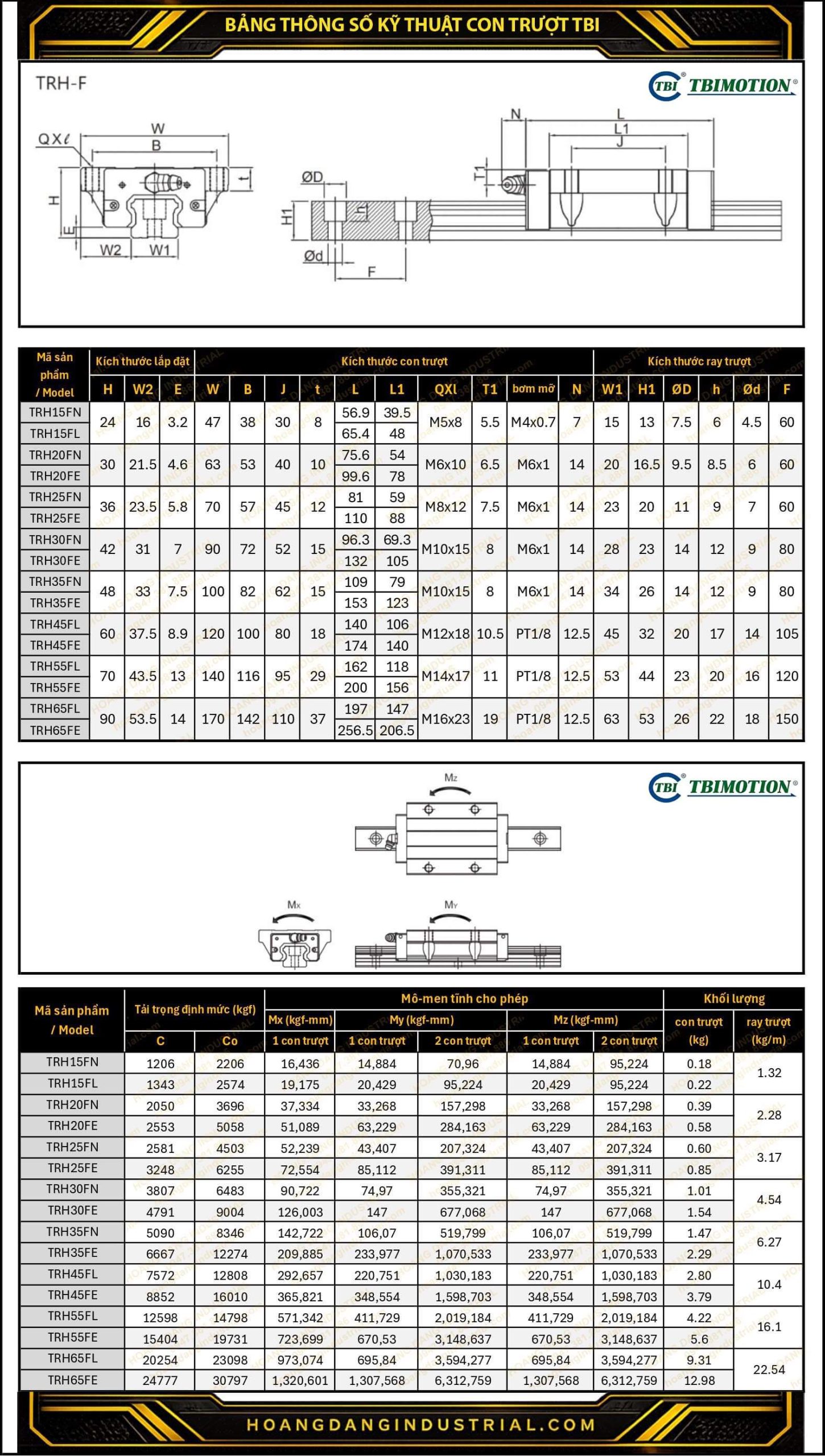

📐 Thông Số Kỹ Thuật Con Trượt TBI TRH-F
Con Trượt TBI TRH-F được phát triển cho các ứng dụng yêu cầu độ chính xác cao, khả năng chịu tải lớn và vận hành ổn định. Dòng sản phẩm gồm nhiều model với kích thước và khả năng chịu tải khác nhau, đáp ứng đa dạng nhu cầu của các hệ thống cơ khí và tự động hóa.
Mỗi model Ray Trượt TBI TRH-F đều có thông số riêng về kích thước, tải trọng, mô men cho phép và cấp chính xác. Người dùng nên lựa chọn model phù hợp với yêu cầu thiết kế và điều kiện làm việc của thiết bị.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | TBI Motion |
| Dòng sản phẩm | TRH-F (Flange Type) |
| Kiểu con trượt | Mặt bích (Flange) |
| Kiểu ray | Ray trượt vuông |
| Hệ thống dẫn hướng | Bi tuần hoàn 4 hướng |
| Kích thước ray | 15, 20, 25, 30, 35, 45, 55, 65 mm |
| Cấp chính xác | Thông thường, Cao, Chính xác (tùy model) |
| Cấp tiền tải | ZF, Z0 (tùy model) |
| Vật liệu | Thép hợp kim nhiệt luyện |
| Độ cứng bề mặt | Theo tiêu chuẩn TBI Motion |
| Bôi trơn | Mỡ bôi trơn qua đầu bơm mỡ |
| Nhiệt độ làm việc | Phù hợp với điều kiện công nghiệp thông thường |
| Ứng dụng | Máy CNC, Robot, Máy Laser, Máy đóng gói, Dây chuyền tự động hóa |
Lưu ý: Thông số tải trọng, kích thước lắp đặt, mô men cho phép và các thông số kỹ thuật chi tiết sẽ thay đổi theo từng model.
| Model | Chiều cao H (mm) |
Chiều rộng W (mm) |
Chiều dài L (mm) |
L1 (mm) |
Ren lắp | Ray W1 (mm) |
Ray H1 (mm) |
Bước lỗ F (mm) |
|---|---|---|---|---|---|---|---|---|
| TRH15FN | 24 | 47 | 56.9 | 39.5 | M5×8 | 15 | 13 | 60 |
| TRH15FL | 24 | 47 | 65.4 | 48 | M5×8 | 15 | 13 | 60 |
| TRH20FN | 30 | 63 | 75.6 | 54 | M6×10 | 20 | 16.5 | 60 |
| TRH20FE | 30 | 63 | 99.6 | 78 | M6×10 | 20 | 16.5 | 60 |
| TRH25FN | 36 | 70 | 81 | 59 | M8×12 | 23 | 20 | 60 |
| TRH25FE | 36 | 70 | 110 | 88 | M8×12 | 23 | 20 | 60 |
| TRH30FN | 42 | 90 | 96.3 | 69.3 | M10×15 | 28 | 23 | 80 |
| TRH30FE | 42 | 90 | 132 | 105 | M10×15 | 28 | 23 | 80 |
| TRH35FN | 48 | 100 | 109 | 79 | M10×15 | 34 | 26 | 80 |
| TRH35FE | 48 | 100 | 153 | 123 | M10×15 | 34 | 26 | 80 |
| TRH45FL | 60 | 120 | 140 | 106 | M12×18 | 45 | 32 | 105 |
| TRH45FE | 60 | 120 | 174 | 140 | M12×18 | 45 | 32 | 105 |
| TRH55FL | 70 | 140 | 162 | 118 | M14×17 | 53 | 44 | 120 |
| TRH55FE | 70 | 140 | 200 | 156 | M14×17 | 53 | 44 | 120 |
| TRH65FL | 90 | 170 | 197 | 147 | M16×23 | 63 | 53 | 150 |
| TRH65FE | 90 | 170 | 256.5 | 206.5 | M16×23 | 63 | 53 | 150 |
📏 Danh Sách Model Con Trượt TBI TRH Series
Dòng Con Trượt TBI TRH Series bao gồm nhiều model với các kiểu con trượt tiêu chuẩn đáp ứng đa dạng nhu cầu thiết kế máy và hệ thống tự động hóa.
| Model | Kích thước ray | Kiểu con trượt |
|---|---|---|
| TRH15FN | 15 mm | Mặt bích tiêu chuẩn |
| TRH15FL | 15 mm | Mặt bích dài |
| TRH20FN | 20 mm | Mặt bích tiêu chuẩn |
| TRH20FE | 20 mm | Mặt bích siêu dài |
| TRH25FN | 25 mm | Mặt bích tiêu chuẩn |
| TRH25FE | 25 mm | Mặt bích siêu dài |
| TRH30FN | 30 mm | Mặt bích tiêu chuẩn |
| TRH30FE | 30 mm | Mặt bích siêu dài |
| TRH35FN | 35 mm | Mặt bích tiêu chuẩn |
| TRH35FE | 35 mm | Mặt bích siêu dài |
| TRH45FL | 45 mm | Mặt bích dài |
| TRH45FE | 45 mm | Mặt bích siêu dài |
| TRH55FL | 55 mm | Mặt bích dài |
| TRH55FE | 55 mm | Mặt bích siêu dài |
| TRH65FL | 65 mm | Mặt bích dài |
| TRH65FE | 65 mm | Mặt bích siêu dài |
📏 Hướng Dẫn Cách Chọn Đúng Mã Con Trượt TBI TRH-F
Việc lựa chọn chính xác con trượt TBI TRH-F và kích thước ray đi kèm quyết định trực tiếp đến tải trọng, độ cứng vững và tuổi thọ vận hành của toàn bộ hệ thống cơ khí. Để tránh mua nhầm mã gây lãng phí hoặc không lắp vừa thiết bị, kỹ sư cần dựa vào các tiêu chí kỹ thuật cốt lõi dưới đây.
1. Chọn Cỡ Cốt Kích Thước Ray Trượt TBI (Kích Thước Bề Rộng)
Dòng con trượt vuông TBI mặt bích (Flange Type) được ký hiệu mã kích thước dựa trên bề rộng của thanh ray dẫn hướng tương ứng (Mục kích thước số ④ trên sơ đồ mã). Các cỡ thông dụng bao gồm:
- Mã TRH15: Sử dụng cho thanh ray trượt bản rộng 15mm (Máy CNC mini, cơ cấu trục nhẹ).
- Mã TRH20: Sử dụng cho thanh ray trượt bản rộng 20mm (Dòng máy phổ biến nhất hiện nay).
- Mã TRH25: Sử dụng cho thanh ray trượt bản rộng 25mm (Máy phay CNC gỗ, máy cắt plasma tải nặng).
- Mã TRH30 / TRH35: Sử dụng cho ray bản rộng 30mm và 35mm (Cơ cấu chịu tải lớn, hành trình dài).
- Mã TRH45 / TRH55 / TRH65: Các size tải cực nặng chuyên dụng cho trung tâm gia công lớn.
2. Chọn Kiểu Mặt Bích & Chiều Dài Block Con Trượt (Mục ⑤ & ⑥)
Ký hiệu F (Mục ⑤) xác định đây là dòng con trượt vuông có tai mặt bích rộng. Tùy vào yêu cầu tải trọng và không gian lắp ráp, bạn chọn tiếp ký hiệu chiều dài block trượt (Mục ⑥) bao gồm:
- Ký hiệu N (Tiêu chuẩn): Mã hoàn chỉnh là TRH-FN (Ví dụ: TRH20FN, TRH25FN) – Chiều dài khối trượt tiêu chuẩn, cân bằng giữa không gian và lực tải.
- Ký hiệu L (Dài): Mã hoàn chỉnh là TRH-FL (Ví dụ: TRH20FL, TRH25FL) – Thân con trượt dài hơn, chứa nhiều bi thép hơn, cho khả năng chịu tải nặng và chống lật mô-men tốt hơn.
- Ký hiệu E (Siêu dài): Mã hoàn chỉnh là TRH-FE – Dòng block trượt siêu trường chịu ứng suất cực cao.
3. Chọn Theo Cấp Chính Xác Và Độ Tiền Tải (Preload)
Khi đặt mua vật tư cho máy CNC chính xác, cần chú ý đến sai số dung sai của hãng (Mục ⑩ & ⑪):
- Cấp chính xác (Mục ⑩): Chọn mã N (Cấp tiêu chuẩn) cho máy móc thông thường hoặc mã H (Cấp cao) cho máy gia công kim loại yêu cầu độ chính xác phay cao.
- Độ tiền tải Preload (Mục ⑪): Ký hiệu ZF (Khe hở nhỏ – trượt rất nhẹ) hoặc Z0 (Không khe hở – độ cứng vững cao, chống rung lắc tối đa khi cắt gọt).
4. Cách Đọc Sơ Đồ Quy Tắc Đặt Mã Con Trượt TBI Motion TRH Series
Để giúp quý khách hàng, kỹ sư dễ dàng tra cứu và đối chiếu mã sản phẩm khi mua mới hoặc thay thế linh kiện cũ, HOÀNG ĐĂNG INDUSTRIAL cung cấp bảng giải mã ký tự chi tiết của hãng TBI Motion ngay dưới đây:
Ví dụ mã: TRH 20 FN – 2 – 1200 – N – Z0
Nghĩa là: Dòng sản phẩm TRH ➔ Cỡ ray 20mm ➔ Con trượt mặt bích tiêu chuẩn (FN) ➔ Gồm 2 con trượt trên 1 thanh ray ➔ Chiều dài thanh ray cắt dài 1200mm ➔ Cấp chính xác tiêu chuẩn (N) ➔ Độ tiền tải không khe hở (Z0).
🔄 Nguyên Lý Hoạt Động Của Con Trượt TBI TRH-F
Con Trượt TBI TRH-F hoạt động dựa trên nguyên lý bi thép tuần hoàn (Recirculating Ball System). Khi con trượt di chuyển trên ray, các viên bi lăn giữa rãnh bi của ray và con trượt, tạo nên chuyển động tuyến tính có độ chính xác cao với ma sát rất thấp.
1. Bi thép lăn trên rãnh dẫn hướng
Các viên bi tiếp xúc trực tiếp với rãnh dẫn hướng của ray và con trượt. Khi con trượt dịch chuyển, bi thép lăn liên tục thay vì trượt, giúp giảm ma sát và hạn chế mài mòn.
2. Hệ thống tuần hoàn bi
Sau khi hoàn thành một chu trình lăn, các viên bi sẽ đi qua ống tuần hoàn bên trong con trượt và quay trở lại vị trí ban đầu. Chu trình này diễn ra liên tục trong suốt quá trình vận hành.
3. Chịu tải theo nhiều hướng
Thiết kế tiếp xúc bi 4 hướng giúp Ray Trượt TBI TRH-F phân bố tải trọng đồng đều theo các phương ngang, dọc và mô-men xoắn. Nhờ đó hệ thống vẫn duy trì độ ổn định khi làm việc với tải trọng lớn.
4. Hệ thống bôi trơn
Mỡ bôi trơn được cấp qua đầu bơm mỡ và phân phối đến các viên bi cũng như rãnh dẫn hướng. Lớp mỡ này giúp giảm ma sát, giảm nhiệt và kéo dài tuổi thọ của cụm ray trượt.
5. Hệ thống chống bụi
Các phớt chắn bụi ở hai đầu con trượt có nhiệm vụ ngăn bụi bẩn, phoi kim loại và hơi ẩm xâm nhập vào bên trong. Điều này giúp bảo vệ bi tuần hoàn và duy trì độ chính xác trong thời gian dài.
Nhờ nguyên lý bi tuần hoàn kết hợp với hệ thống bôi trơn và chống bụi hiệu quả, Con Trượt TBI TRH-F mang lại chuyển động tuyến tính ổn định, chính xác và phù hợp với các hệ thống CNC, máy tự động hóa và thiết bị cơ khí chính xác.
📌 Khi Nào Nên Sử Dụng Con Trượt TBI TRH-F?
Con Trượt TBI TRH-F là lựa chọn phù hợp khi hệ thống yêu cầu độ cứng cao, khả năng chịu tải lớn và độ ổn định trong quá trình vận hành. Thiết kế mặt bích giúp tăng diện tích lắp đặt, phù hợp với nhiều kết cấu máy công nghiệp.
1. Khi cần khả năng chịu tải cao
TRH-F phù hợp với các hệ thống có tải trọng lớn hoặc tải thay đổi liên tục trong quá trình làm việc.
2. Khi cần độ cứng và độ ổn định
Thiết kế mặt bích giúp tăng độ vững chắc của cụm dẫn hướng, hạn chế rung động và biến dạng khi máy hoạt động ở tốc độ cao.
3. Khi không gian lắp đặt yêu cầu bắt bu lông từ phía trên
Kiểu mặt bích giúp việc lắp đặt và căn chỉnh trở nên thuận tiện trên nhiều kết cấu máy khác nhau.
4. Khi cần thay thế ray trượt cũ
Với kích thước tiêu chuẩn, Ray Trượt TBI TRH-F có thể thay thế cho nhiều hệ thống ray trượt tuyến tính đang sử dụng trong ngành cơ khí và tự động hóa.
5. Khi yêu cầu độ chính xác lâu dài
TRH-F thích hợp cho các thiết bị làm việc liên tục, yêu cầu duy trì độ chính xác và độ lặp lại trong thời gian dài.
🏭 Ứng Dụng Của Con Trượt TBI TRH-F
Nhờ khả năng chịu tải lớn, chuyển động chính xác và độ ổn định cao, Con Trượt TBI TRH-F được sử dụng rộng rãi trong nhiều lĩnh vực cơ khí chế tạo và tự động hóa công nghiệp.
- Máy CNC Router.
- Trung tâm gia công CNC.
- Máy cắt Laser Fiber.
- Máy cắt Plasma CNC.
- Máy khắc CNC.
- Robot công nghiệp.
- Dây chuyền sản xuất tự động.
- Máy đóng gói tự động.
- Máy in công nghiệp.
- Máy dán nhãn.
- Máy kiểm tra tự động.
- Thiết bị bán dẫn.
- Máy lắp ráp điện tử.
- Bàn trượt tuyến tính.
- Hệ thống định vị chính xác.
- Thiết bị đo lường.
- Máy ép công nghiệp.
- Máy chế biến gỗ.
- Máy gia công kim loại.
- Các hệ thống chuyển động tuyến tính trong nhà máy.
Với nhiều kích thước từ 15 mm đến 65 mm, Ray Trượt TBI TRH-F có thể đáp ứng từ các thiết bị tự động hóa cỡ nhỏ đến các hệ thống máy công nghiệp tải trọng lớn.

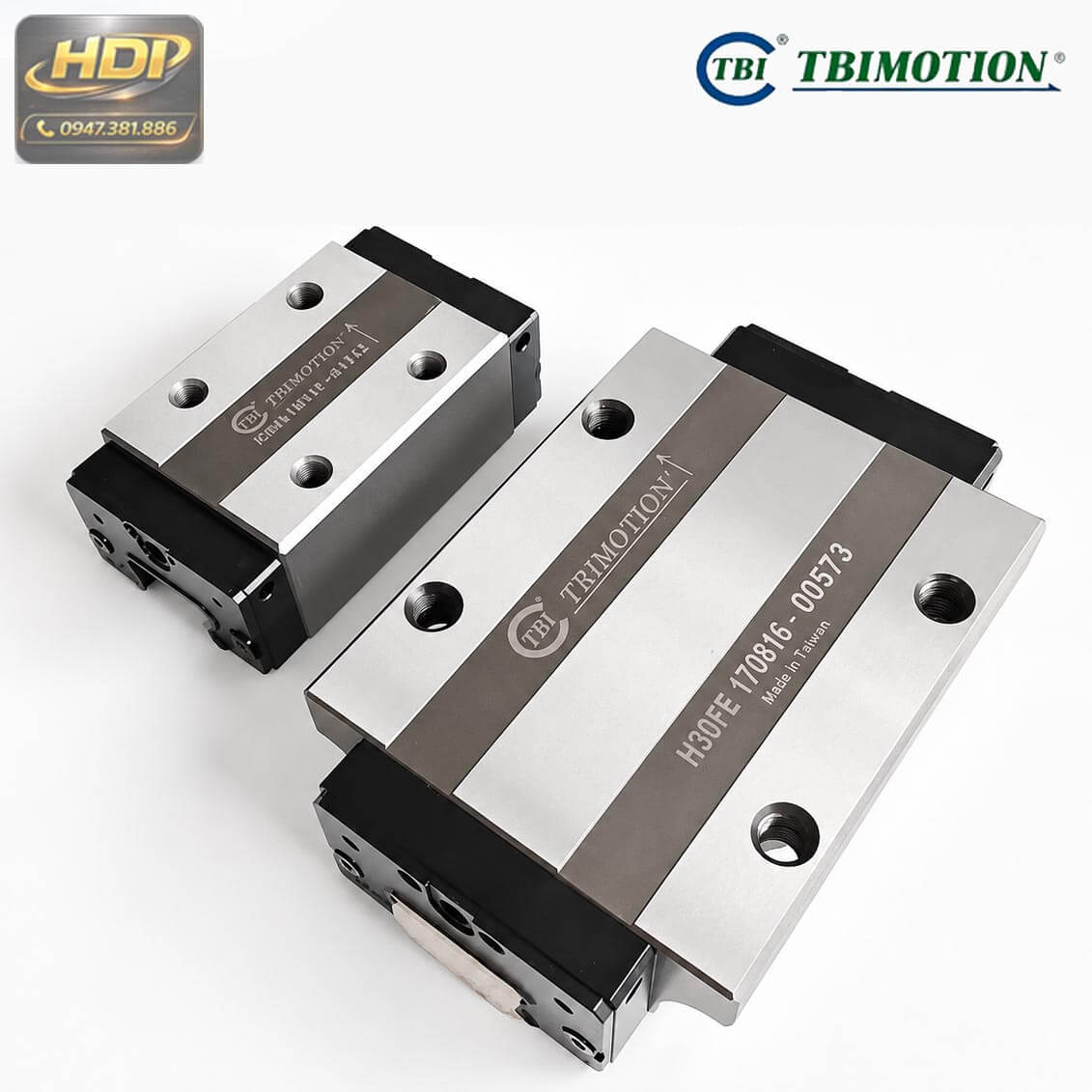

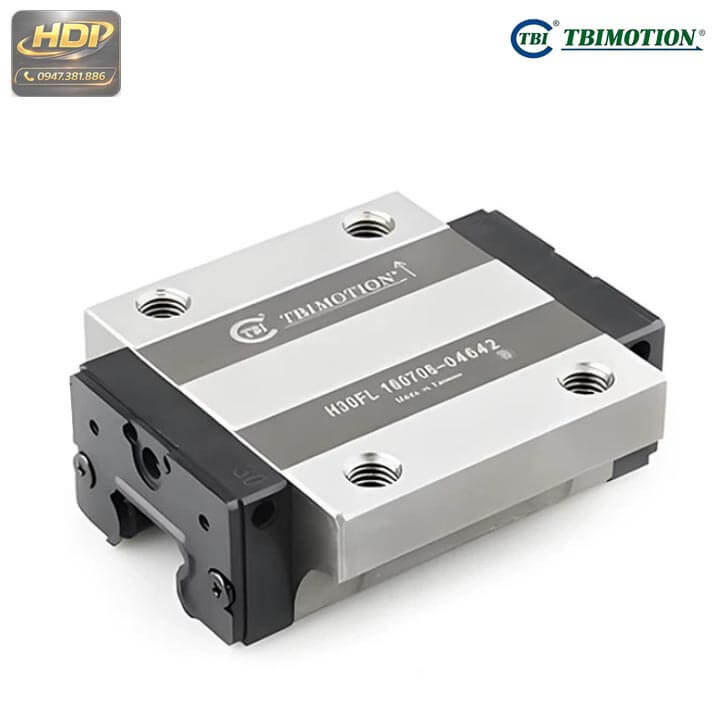

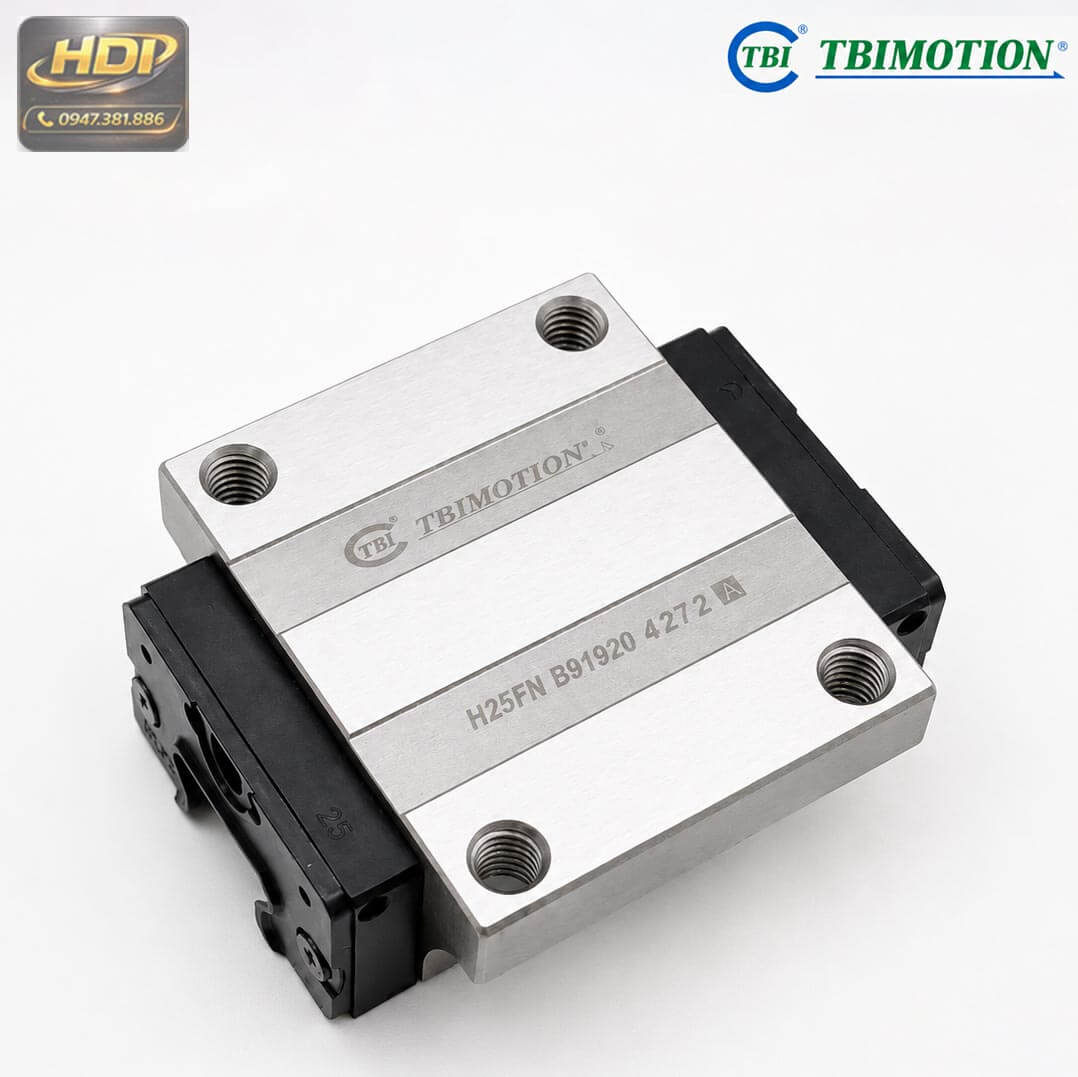

🖼️ Một Số Hình Ảnh Thực Tế Con Trượt TBI TRH-F
Dưới đây là một số hình ảnh thực tế của Con Trượt TBI TRH-F và Ray Trượt TBI Motion. Các sản phẩm đều được sản xuất tại Đài Loan, khắc laser mã sản phẩm trên thân con trượt và đóng gói bằng bao bì chống gỉ trước khi xuất xưởng. Đây cũng là đặc điểm giúp khách hàng dễ dàng nhận biết và kiểm tra sản phẩm khi nhận hàng.
Hình ảnh thực tế giúp khách hàng quan sát rõ bề mặt gia công, tem khắc laser, quy cách đóng gói và tình trạng sản phẩm trước khi lắp đặt vào hệ thống máy.
🎬 Video Con Trượt TBI TRH-F
HOÀNG ĐĂNG INDUSTRIAL đang cập nhật video chi tiết về Con Trượt TBI TRH-F, bao gồm cấu tạo, hướng dẫn lắp đặt, khả năng vận hành thực tế và các ứng dụng trong hệ thống Ray Trượt TBI.
Video sẽ giúp khách hàng dễ dàng nhận biết Thanh Trượt TBI, lựa chọn đúng Linear Guide TBI phù hợp với từng loại máy và tham khảo hiệu quả làm việc của Ray Trượt Tuyến Tính TBI trong môi trường công nghiệp.
🎥 Video đang được cập nhật…
HOÀNG ĐĂNG INDUSTRIAL sẽ sớm bổ sung video giới thiệu sản phẩm, hướng dẫn lắp đặt và ứng dụng thực tế.
⭐ Ưu Điểm Vượt Trội Của Con Trượt TBI TRH-F Chính Hãng
Con Trượt TBI TRH-F được nghiên cứu và phát triển để đáp ứng các tiêu chuẩn vận hành nghiêm ngặt, liên tục trong môi trường công nghiệp nặng. Dòng sản phẩm nổi bật với thiết kế mặt bích tối ưu, giúp hệ thống dẫn hướng đạt độ cứng vững cao và tuổi thọ lâu dài. Dưới đây là 4 ưu điểm cốt lõi giúp dòng Ray Trượt TBI luôn là sự lựa chọn hàng đầu của các kỹ sư cơ khí chế tạo máy.
1. Vận Hành Êm Ái, Độ Chính Xác Cao
Con trượt TBI MOTION sử dụng hệ thống tuần hoàn bi được thiết kế tối ưu, giúp các viên bi chuyển động trơn tru trên ray dẫn hướng. Cơ chế ma sát thấp này mang lại khả năng vận hành cực kỳ êm ái, giảm thiểu tối đa tiếng ồn, hạn chế rung động và duy trì độ chuẩn xác cao cho thiết bị trong suốt hành trình.
2. Kết Cấu Gia Cường Cho Độ Ổn Định Cao
Block con trượt TBI MOTION được thiết kế với kết cấu gia cường độc quyền, tăng độ dày vật liệu tại các vị trí chịu lực then chốt. Sự cải tiến này giúp nâng cao đáng kể độ cứng, hạn chế tình trạng biến dạng cơ học và đảm bảo hệ thống thanh trượt di chuyển ổn định, chính xác ngay cả khi hoạt động ở tốc độ cao với gia tốc lớn.
3. Thiết Kế Tiếp Xúc Bi Đặc Biệt Giúp Độ Bền Cao
Con trượt TBI MOTION sử dụng thiết kế tiếp xúc bi đặc biệt kết hợp khả năng tự cân chỉnh thông minh, giúp phân bổ tải trọng đồng đều theo mọi hướng (lên, xuống, trái, phải). Nhờ đó, cụm ray trượt và bi thép hoạt động bền bỉ hơn, tăng tuổi thọ linh kiện vượt trội, đồng thời giảm thiểu tối đa sự hao mòn trong quá trình sử dụng lâu dài.
4. Thao Tác Thuận Tiện, Dễ Dàng Lắp Đặt Và Bảo Trì
Con trượt TBI MOTION được thiết kế thông minh giúp việc lắp đặt, căn chỉnh và bảo trì định kỳ trở nên vô cùng đơn giản, dễ dàng. Đặc biệt, hệ thống gạt bụi cấu tạo linh hoạt có thể thay thế, sử dụng chung cho cả đầu trên và đầu dưới, giúp bảo vệ đường ray hiệu quả, giảm chi phí bảo dưỡng và tiết kiệm thời gian tối đa cho nhà máy.
🔍 So Sánh Con Trượt TBI TRH-F (Mặt Bích) Và TRH-V (Block Cao)
Con Trượt TBI TRH-F và TRH-V đều là hai dòng block trượt chịu tải nặng thuộc series TRH cao cấp của hãng TBI Motion. Điểm đặc biệt là cả hai dòng sản phẩm này **đều sử dụng chung một loại thanh ray trượt vuông TBI TRH**, tuy nhiên cấu trúc thân con trượt và phương thức lắp đặt bắt vít lại hoàn toàn khác nhau.
| Tiêu Chí So Sánh | Dòng TRH-F (Mặt Bích) | Dòng TRH-V (Block Vuông Cao) |
|---|---|---|
| Kiểu Con Trượt | Thiết kế kiểu mặt bích mở rộng sang hai bên (Flange Type), thân lùn và rộng. | Thiết kế hình khối chữ nhật vuông thuôn gọn (Square Type), thân hẹp và cao. |
| Hướng Bắt Vít (Bu-lông) | Các lỗ ren được gia công trên cánh mặt bích rộng, cho phép **bắt bu-lông từ dưới lên hoặc từ trên xuống** linh hoạt. | Các lỗ ren nằm ngay trên mặt lưng block, bắt buộc phải **bắt bu-lông từ trên xuống**. |
| Diện Tích Lắp Đặt | Diện tích tiếp xúc bề mặt lớn, tạo độ vững chãi cao cho bàn máy. | Diện tích tiếp xúc bề mặt hẹp, tối ưu độ tinh gọn. |
| Khả Năng Kháng Mô-men | Khả năng chống lật và kháng mô-men xoắn (hướng tĩnh và động) cực kỳ tốt nhờ bề ngang rộng. | Kháng mô-men ở mức tốt, phù hợp cơ cấu trượt đứng hoặc các trục di chuyển tốc độ cao. |
| Không Gian Bố Trí | Cần không gian bề ngang máy rộng rãi để tránh va chạm cơ cấu. | Tối ưu tốt, cực kỳ tiết kiệm không gian và diện tích thiết kế máy. |
| Ứng Dụng Thực Tế | Trục X, Y của máy phay CNC, máy cắt gỗ, máy cắt plasma tải nặng, trung tâm gia công lớn. | Trục Z máy CNC, cánh tay robot công nghiệp, hệ thống băng tải, thiết bị tự động hóa nhỏ gọn. |
Nên Chọn Con Trượt TBI Mặt Bích (TRH-F) Hay Block Cao (TRH-V)?
Việc quyết định lựa chọn dòng sản phẩm nào phụ thuộc hoàn toàn vào thiết kế kết cấu cơ khí của bạn:
- Chọn TBI TRH-F nếu hệ thống của bạn ưu tiên lực tải lớn, cần diện tích bắt vít rộng để cố định phôi nặng và kết cấu khung máy cho phép mở rộng bề ngang.
- Chọn TBI TRH-V khi bạn cần thiết kế cụm đầu trục nhỏ gọn, tối ưu trọng lượng di chuyển cho động cơ nhằm đạt gia tốc lớn và tiết kiệm hành trình trong không gian hẹp.
🔍 So Sánh Thanh Trượt TBI Motion, HIWIN Và PMI: Nên Chọn Hãng Nào?
Tại thị trường Việt Nam, TBI Motion, HIWIN và PMI là “bộ ba quyền lực” đến từ Đài Loan, chuyên cung cấp các giải pháp dẫn hướng tuyến tính cho ngành chế tạo máy. Để giúp quý khách hàng có cái nhìn khách quan và lựa chọn được dòng con trượt, ray trượt vuông phù hợp nhất với nhu cầu kỹ thuật cũng như ngân sách, HOÀNG ĐĂNG INDUSTRIAL đã lập bảng so sánh chi tiết dưới đây:
| Tiêu Chí So Sánh | TBI Motion | HIWIN | PMI |
|---|---|---|---|
| Xuất Xứ | Đài Loan (Taiwan) | Đài Loan (Taiwan) | Đài Loan (Taiwan) |
| Chất Lượng | ★★★★★ | ★★★★★ | ★★★★☆ |
| Độ Chính Xác | Cao (Đáp ứng xuất sắc các dòng máy CNC cơ khí, máy gỗ, plasma). | Rất cao (Phù hợp cho các dòng trung tâm gia công phay, tiện CNC đòi hỏi độ chính xác tuyệt đối). | Cao (Vận hành ổn định trong các cơ cấu máy công nghiệp tiêu chuẩn). |
| Độ Bền & Tuổi Thọ | Cao nhờ thiết kế block gia cường cường độ cao và hệ thống phớt chống bụi kín kẽ. | Rất cao nhờ công nghệ luyện kim hàng đầu, chịu tải va đập và tần suất làm việc khốc liệt tốt. | Cao, hoạt động bền bỉ nếu được bôi trơn và bảo dưỡng định kỳ đúng kỹ thuật. |
| Giá Thành Đầu Tư | Tốt / Hợp lý | Cao | Trung bình |
| Linh Kiện Thay Thế | Rất dễ tìm (Mã hàng phổ thông, lượng lưu kho tại Việt Nam rất lớn). | Dễ tìm (Tuy nhiên cần lưu ý để tránh mua phải hàng giả, hàng nhái tràn lan). | Trung bình (Ít phổ biến hơn, một số mã đặc biệt phải chờ nhập hàng). |
| Mức Độ Phổ Biến | Rất phổ biến | Rất phổ biến | Phổ biến |
| Ứng Dụng Tối Ưu | Máy phay CNC, máy cắt laser/plasma, cánh tay robot, dây chuyền tự động hóa. | Máy trung tâm gia công CNC cao cấp, thiết bị y tế, thiết bị bán dẫn chính xác cao. | Máy móc công nghiệp nặng, hệ thống băng tải, cơ cấu nâng hạ tự động. |
Cả ba thương hiệu trên đều có chất lượng rất tốt và đã được khẳng định vị thế vững chắc trên thị trường. Việc đưa ra quyết định lựa chọn phụ thuộc lớn vào yêu cầu tải trọng thực tế, độ chính xác định vị, ngân sách đầu tư ban đầu cũng như tính sẵn có của linh kiện thay thế.Trong đó, dòng con trượt vuông TBI Motion luôn là giải pháp được nhiều doanh nghiệp và nhà chế tạo máy ưu tiên lựa chọn nhờ khả năng cân bằng hoàn hảo giữa chất lượng bền bỉ, độ chính xác cao và chi phí đầu tư tối ưu nhất giúp nhanh thu hồi vốn.
🧱 Vật Liệu Chế Tạo Con Trượt TBI TRH-F
Để đáp ứng tần suất vận hành liên tục và chịu ứng suất lớn trong môi trường công nghiệp, Con Trượt TBI TRH-F được chế tạo từ những nguồn nguyên vật liệu cao cấp, trải qua quy trình tôi luyện nhiệt và gia công cơ khí chính xác nghiêm ngặt:
| Bộ Phận Cấu Tạo | Vật Liệu Chế Tạo | Chức Năng Kỹ Thuật |
|---|---|---|
| Thân block con trượt | Thép hợp kim chất lượng cao (Alloy Steel) | Chịu tải trọng động và mô-men xoắn lớn, chống biến dạng nứt vỡ dưới áp lực cao. |
| Thanh ray dẫn hướng | Thép carbon trung bình (như S55C) được tôi cao tần | Xử lý nhiệt đạt độ cứng bề mặt rãnh bi từ 58 – 62 HRC, tối ưu khả năng chống mài mòn cơ học. |
| Hệ thống bi thép | Thép ổ lăn đặc chủng (như SUJ2) | Độ cứng và độ tròn tuyệt đối, giảm thiểu ma sát lăn, tăng độ chính xác định vị và phân bổ lực đều. |
| Ống tuần hoàn bi | Nhựa Polymer kỹ thuật độ bền cao | Dẫn hướng dòng bi luân chuyển êm ái, cách âm, giảm tiếng ồn khi block trượt chạy ở tốc độ cao. |
| Hệ thống phớt chắn | Cao su tổng hợp NBR cao cấp | Gạt sạch tạp chất, ngăn bụi mịn bám vào rãnh bi và giữ lượng mỡ bôi trơn không bị rò rỉ ra ngoài. |
| Đầu vú bơm mỡ | Thép mạ Chrome / mạ Niken chống gỉ | Chống ăn mòn hóa học, kết nối chắc chắn với vòi bơm để cấp mỡ bảo dưỡng định kỳ. |
Các bề mặt rãnh chạy của Con Trượt TBI TRH-F đều được mài chính xác bằng công nghệ CNC siêu tinh, kết hợp lớp xử lý bề mặt tiêu chuẩn giúp duy trì hệ số ma sát thấp và đảm bảo độ chính xác mượt mà sau hàng triệu chu kỳ chuyển động hành trình.
🛠️ Hướng Dẫn Quy Trình Lắp Đặt Con Trượt TBI TRH-F Đúng Kỹ Thuật
Việc lắp đặt hệ thống ray trượt vuông và con trượt TBI TRH-F đúng tiêu chuẩn kỹ thuật đóng vai trò quyết định đến 90% độ chính xác của máy CNC và tuổi thọ lâu dài của linh kiện. Hãy thực hiện tuần tự theo quy trình 6 bước chuẩn dưới đây:
Bước 1: Làm sạch và kiểm tra bề mặt bệ máy
Dùng dung dịch tẩy rửa lau sạch lớp dầu bảo quản trên thanh ray trượt và bề mặt bệ máy. Sử dụng thước rà hoặc đồng hồ so để kiểm tra độ phẳng, loại bỏ hoàn toàn các gờ xước, bụi bẩn tại vị trí sẽ áp ray vào.
Bước 2: Cố định tạm thời thanh ray trượt TBI
Đặt thanh ray lên bệ máy, căn thẳng theo vai đỡ (nếu có). Gá toàn bộ bu-lông vào các lỗ bắt vít. Lưu ý: Chỉ vặn nhẹ bằng tay để cố định vị trí, tuyệt đối không siết chặt hoàn toàn bất kỳ bu-lông nào ở bước này.
Bước 3: Lắp block con trượt TBI TRH-F vào ray
Căn thẳng trục và nhẹ nhàng đẩy Con Trượt TBI TRH-F từ thanh gá nhựa (thanh dẫn hướng của hãng) sang thanh ray thép. Chú ý quan trọng: Luôn giữ thanh gá nhựa nối liền với đầu ray khi đẩy block qua để tránh tình trạng các viên bi thép bị rơi ra ngoài.
Bước 4: Căn chỉnh độ song song (Đối với hệ thống chạy song song 2 ray)
Di chuyển block con trượt dọc theo chiều dài thanh ray để kiểm tra độ mượt. Nếu lắp song song hai thanh ray, hãy sử dụng đồng hồ so rà dọc theo thanh ray thứ hai để hiệu chỉnh độ song song tuyệt đối so với thanh ray tiêu chuẩn đầu tiên.
Bước 5: Siết bu-lông bằng cờ lê lực đúng tiêu chuẩn
Khi hệ thống đã thẳng hàng hoàn toàn, sử dụng cờ lê lực (Torque Wrench) để siết chặt các bu-lông cố định ray trượt theo quy tắc siết đối xứng từ giữa ra hai đầu. Lực siết phải tuân thủ đúng dải mô-men khuyến nghị của hãng TBI Motion cho từng cỡ vít (M3, M4, M5, M6…).
Bước 6: Bơm mỡ bôi trơn và chạy thử
Gắn đầu vú mỡ vào con trượt, tiến hành bơm lượng mỡ chuyên dụng vừa đủ vào bên trong block. Di chuyển con trượt qua lại bằng tay vài lần để mỡ bôi trơn điền đầy hệ thống bi tuần hoàn trước khi đóng điện cho động cơ vận hành thử nghiệm.
⚠️ Những Lưu Ý Sống Còn Khi Thao Tác Lắp Đặt:
- Không tháo block trượt khỏi thanh gá nhựa : Chỉ tháo khi bắt đầu đẩy con trượt vào thanh ray thép.
- Tuyệt đối không dùng búa kim loại: Không gõ trực tiếp búa sắt lên thân con trượt hoặc bề mặt ray trượt, nếu cần căn chỉnh hãy dùng búa cao su hoặc thanh gỗ đệm.
- Giữ vệ sinh tuyệt đối: Môi trường lắp đặt phải sạch sẽ, không có phoi cắt, mạt sắt bám dính vào rãnh bi làm xước bề mặt mài chính xác.
- Kiểm tra định kỳ: Sau khi máy chạy roda ổn định, cần kiểm tra lại lực siết của các bu-lông để tránh hiện tượng lỏng vít do rung động.
⚠️ Lưu ý khi sử dụng Con Trượt TBI TRH-F
Để Con Trượt TBI TRH-F hoạt động ổn định và đạt tuổi thọ tối đa, người sử dụng nên tuân thủ các khuyến nghị dưới đây.
- Chọn đúng kích thước Ray Trượt TBI theo tải trọng và yêu cầu của máy.
- Không vận hành vượt quá tải trọng định mức của nhà sản xuất.
- Giữ bề mặt Thanh Trượt TBI luôn sạch, tránh bụi bẩn, phoi kim loại và hóa chất ăn mòn.
- Không để nước hoặc dung dịch làm mát đọng lâu trên ray nếu không có biện pháp bảo vệ.
- Bơm mỡ bôi trơn định kỳ để hệ thống tuần hoàn bi hoạt động trơn tru.
- Không va đập mạnh vào con trượt hoặc ray trong quá trình vận chuyển và lắp đặt.
- Kiểm tra độ song song của hai ray đối với hệ thống sử dụng hai thanh ray.
- Không tự ý tháo rời cụm bi tuần hoàn nếu không có hướng dẫn kỹ thuật.
- Khi phát hiện tiếng ồn bất thường hoặc chuyển động không mượt, cần kiểm tra và bảo trì ngay.
🔧 Cách bảo trì để kéo dài tuổi thọ Con Trượt TBI TRH-F
Bảo trì đúng cách giúp Con Trượt TBI TRH-F duy trì độ chính xác, giảm hao mòn và kéo dài thời gian sử dụng cho toàn bộ hệ thống Ray Trượt Tuyến Tính TBI.
| Hạng mục | Khuyến nghị |
|---|---|
| Vệ sinh ray trượt | Lau sạch bụi bẩn, dầu cũ và phoi kim loại bằng khăn mềm. |
| Bôi trơn | Bơm mỡ định kỳ theo tần suất làm việc của máy. |
| Kiểm tra phớt chắn bụi | Thay mới khi phớt bị rách hoặc mòn. |
| Kiểm tra bu lông | Đảm bảo bu lông luôn được siết đúng lực. |
| Kiểm tra tiếng ồn | Nếu phát sinh tiếng kêu bất thường cần kiểm tra ngay. |
| Kiểm tra độ mòn | Quan sát ray và con trượt để phát hiện hao mòn hoặc rỗ bề mặt. |
Khuyến nghị bảo trì
- Bơm mỡ sau mỗi chu kỳ làm việc theo điều kiện vận hành thực tế.
- Vệ sinh hệ thống thường xuyên nếu làm việc trong môi trường nhiều bụi hoặc phoi kim loại.
- Thay mỡ mới khi mỡ cũ bị khô, đổi màu hoặc lẫn tạp chất.
- Kiểm tra độ chính xác của Linear Guide TBI theo định kỳ để đảm bảo chất lượng gia công.
- Nếu máy ngừng hoạt động trong thời gian dài, nên bôi lớp dầu chống gỉ lên Ray Trượt TBI.
Việc vệ sinh và bôi trơn định kỳ không chỉ giúp kéo dài tuổi thọ của Con Trượt TBI TRH-F mà còn giảm chi phí sửa chữa, hạn chế thời gian dừng máy và duy trì độ chính xác của toàn bộ hệ thống.
🏢 HOÀNG ĐĂNG INDUSTRIAL Cung Cấp Con Trượt TBI Chính Hãng Toàn Quốc
HOÀNG ĐĂNG INDUSTRIAL (HDI) là đơn vị chuyên cung cấp Con Trượt TBI TRH-F, Ray Trượt TBI, Thanh Trượt TBI và Linear Guide TBI Motion chính hãng. Chúng tôi hỗ trợ tư vấn lựa chọn model, tra cứu mã sản phẩm, báo giá nhanh và giao hàng đến các doanh nghiệp sản xuất, nhà máy, khu công nghiệp trên toàn quốc.
Ngoài việc cung cấp sản phẩm, HDI còn hỗ trợ khách hàng lựa chọn model phù hợp theo tải trọng, kích thước ray, cấp chính xác, tiền tải và điều kiện vận hành thực tế nhằm tối ưu hiệu quả sử dụng và chi phí đầu tư.
📍 Miền Bắc
- Hà Nội: Cung ứng nhanh tại Nam Từ Liêm, Đông Anh, Gia Lâm, Long Biên, Hoài Đức…
- Bắc Ninh (VSIP, Yên Phong, Quế Võ, Tiên Sơn, Amkor)
- Bắc Giang (Quang Châu, Vân Trung, Foxconn)
- Hải Phòng (Tràng Duệ, Đình Vũ, VSIP, Deep C, LG)
- Hải Dương (Đại An, Nam Sách)
- Hưng Yên (Thăng Long II, Phố Nối A, Phố Nối B)
- Vĩnh Phúc (Khai Quang, Bá Thiện)
- Thái Nguyên (Yên Bình, Samsung)
- Quảng Ninh (Đông Mai, Hải Yên)
- Hà Nam, Ninh Bình, Phú Thọ
📍 Miền Trung
- Thanh Hóa (Nghi Sơn)
- Nghệ An (VSIP, WHA Industrial Zone)
- Hà Tĩnh (Vũng Áng)
- Huế (Phú Bài)
- Đà Nẵng (Hòa Khánh, Liên Chiểu)
- Quảng Nam (Điện Nam – Điện Ngọc, Tam Thăng)
- Quảng Ngãi (VSIP, Dung Quất)
- Bình Định (Nhơn Hội)
- Khánh Hòa (Suối Dầu)
📍 Miền Nam
- TP. Hồ Chí Minh (Hiệp Phước, Tân Tạo, Linh Trung)
- Bình Dương (VSIP I, VSIP II, VSIP III, Mỹ Phước, Nam Tân Uyên, Sóng Thần)
- Đồng Nai (Amata, Long Thành, Nhơn Trạch, Long Đức)
- Long An (Long Hậu, Thuận Đạo, Tân Đức)
- Tây Ninh (Phước Đông)
- Bà Rịa – Vũng Tàu (Phú Mỹ, Đông Xuyên)
- Cần Thơ (Trà Nóc, Hưng Phú)
- Bình Phước, Tiền Giang, Vĩnh Long, An Giang
🚚 Cam Kết Dịch Vụ
| Hạng mục | Nội dung |
|---|---|
| Tư vấn kỹ thuật | Hỗ trợ lựa chọn đúng model theo bản vẽ, tải trọng và điều kiện vận hành. |
| Tra cứu mã sản phẩm | Hỗ trợ kiểm tra model TBI Motion và lựa chọn sản phẩm thay thế tương đương. |
| Báo giá | Phản hồi nhanh cho khách hàng, đại lý và doanh nghiệp. |
| Hóa đơn VAT | Cung cấp đầy đủ hóa đơn và chứng từ theo quy định. |
| Giao hàng | Hỗ trợ giao hàng nhanh trên toàn quốc qua các đơn vị vận chuyển uy tín. |
| Hỗ trợ sau bán hàng | Tư vấn lắp đặt, bôi trơn, bảo trì và xử lý các vấn đề kỹ thuật. |
📞 Liên Hệ Nhận Báo Giá Con Trượt TBI TRH-F
Nếu Quý khách cần báo giá Con Trượt TBI TRH-F, Ray Trượt TBI, Thanh Trượt TBI hoặc Linear Guide TBI Motion, vui lòng liên hệ HOÀNG ĐĂNG INDUSTRIAL để được tư vấn và hỗ trợ nhanh nhất.
☎ Hotline / Zalo: 0947 381 886
💬 Zalo: https://zalo.me/0947381886
🕒 Thời gian làm việc: Thứ 2 – Thứ 7 | 07:30 – 17:30
🚚 Giao hàng nhanh trên toàn quốc.
🧠 Câu Hỏi Thường Gặp (FAQ) Về Con Trượt TBI TRH-F
1. Con Trượt TBI TRH-F là gì?
Con Trượt TBI TRH-F là dòng con trượt mặt bích (Flange Type) thuộc hệ thống Ray Trượt Tuyến Tính TBI Motion. Thiết kế bi tuần hoàn 4 hướng giúp sản phẩm chịu tải lớn, độ cứng cao và chuyển động chính xác trong các hệ thống cơ khí và tự động hóa.
2. Con Trượt TBI TRH-F và TRH-V khác nhau như thế nào?
TRH-F là dòng con trượt mặt bích có diện tích lắp đặt lớn và khả năng chịu mô-men cao. TRH-V là dòng con trượt vuông tiêu chuẩn với thiết kế nhỏ gọn, phù hợp khi không gian lắp đặt hạn chế.
3. Con Trượt TBI TRH-F có những kích thước nào?
TBI Motion cung cấp các kích thước phổ biến gồm TRH15F, TRH20F, TRH25F, TRH30F, TRH35F, TRH45F, TRH55F và TRH65F.
4. Con Trượt TBI TRH-F có những model nào?
Mỗi kích thước đều có nhiều phiên bản như bản tiêu chuẩn (FE) và bản dài tải nặng (FL), kết hợp với các cấp chính xác và tiền tải khác nhau để phù hợp với từng ứng dụng.
5. Con Trượt TBI TRH-F được sử dụng cho những loại máy nào?
Sản phẩm được sử dụng trong máy CNC, máy cắt laser, robot công nghiệp, máy đóng gói, dây chuyền tự động hóa, máy gia công cơ khí và nhiều hệ thống chuyển động tuyến tính khác.
6. Làm sao để chọn đúng model Con Trượt TBI TRH-F?
Việc lựa chọn model cần dựa trên tải trọng, chiều dài ray, cấp chính xác, tiền tải, tốc độ vận hành và điều kiện làm việc của hệ thống.
7. Con Trượt TBI TRH-F có thay thế được HIWIN không?
Trong nhiều trường hợp có thể thay thế nếu kích thước lắp đặt và thông số kỹ thuật tương thích. Nên đối chiếu bản vẽ trước khi thay thế.
8. Con Trượt TBI TRH-F có thay thế được PMI không?
Có thể thay thế cho một số dòng tương đương của PMI nếu các thông số lắp đặt và kích thước phù hợp.
9. Con Trượt TBI TRH-F có những cấp chính xác nào?
Các cấp chính xác phổ biến gồm N, H, P, SP và UP. Mỗi cấp phù hợp với yêu cầu về độ chính xác và độ lặp lại khác nhau.
10. Con Trượt TBI TRH-F có những cấp tiền tải nào?
Các cấp tiền tải phổ biến gồm Z0, ZA và ZB, được lựa chọn tùy theo yêu cầu về độ cứng và tải trọng của hệ thống.
11. Bao lâu nên bôi trơn Con Trượt TBI TRH-F?
Nên kiểm tra và bổ sung mỡ bôi trơn định kỳ theo điều kiện vận hành thực tế hoặc theo kế hoạch bảo trì của nhà máy.
12. Làm sao nhận biết Con Trượt TBI Motion chính hãng?
Sản phẩm chính hãng có mã sản phẩm khắc laser rõ ràng, bao bì đúng quy cách của TBI Motion và đầy đủ thông tin nhận dạng theo từng lô sản xuất.
13. HOÀNG ĐĂNG INDUSTRIAL có xuất hóa đơn VAT không?
HDI hỗ trợ cung cấp hóa đơn VAT theo quy định.
14. HOÀNG ĐĂNG INDUSTRIAL có giao hàng toàn quốc không?
Chúng tôi hỗ trợ giao hàng đến các tỉnh thành, khu công nghiệp và nhà máy trên toàn quốc thông qua các đơn vị vận chuyển uy tín.
15. Làm sao để nhận báo giá Con Trượt TBI TRH-F?
Quý khách vui lòng gửi mã sản phẩm, số lượng hoặc bản vẽ kỹ thuật qua Hotline/Zalo 0947 381 886. Đội ngũ HOÀNG ĐĂNG INDUSTRIAL sẽ hỗ trợ tư vấn và gửi báo giá phù hợp trong thời gian sớm nhất.
🔎 Danh Mục Từ Khóa Tìm Kiếm Liên Quan Về TBI TRH-F
Để thuận tiện cho việc tra cứu thông tin và tìm mua đúng chủng loại linh kiện cơ khí chính xác, dưới đây là hệ thống các cụm từ khóa phổ biến được giới kỹ thuật và các đơn vị thương mại tìm kiếm nhiều nhất về dòng Con Trượt TBI TRH-F:
Tags:
Con Trượt TBI TRH-FRay Trượt TBI TRH-FThanh Trượt TBI TRH-FLinear Guide TBI TRH-FRay Trượt Tuyến Tính TBICon Trượt Mặt Bích TBICon Trượt Flange TBIBlock Trượt TBIRay Dẫn Hướng Tuyến Tính TBIRay Trượt Bi TBICon Trượt CNC TBI
Ray Trượt Máy CNCCon Trượt Máy CNCLinear Motion GuideLinear Guide BlockLinear Guide RailTBI Motion TaiwanCon Trượt Chính HãngRay Trượt Chính HãngCon Trượt Chịu Tải CaoCon Trượt Tự Động HóaCon Trượt Robot Công NghiệpCon Trượt Máy LaserCon Trượt Máy Đóng Gói
📊 Khám Phá Các Con Trượt Và Sản Phẩm Liên Quan
Ngoài Con Trượt TBI TRH-F, HOÀNG ĐĂNG INDUSTRIAL còn cung cấp đa dạng các dòng Ray Trượt Tuyến Tính, Con Trượt TBI Motion, các thương hiệu dẫn hướng tuyến tính nổi tiếng cùng nhiều linh kiện truyền động và tự động hóa, đáp ứng nhu cầu thiết kế, chế tạo và bảo trì máy móc công nghiệp.
🔹 Các Series Con Trượt TBI Motion
- Con Trượt TBI TRH-V – Dòng block vuông tiêu chuẩn.
- Con Trượt TBI TRH-F – Dòng block mặt bích chịu tải cao.
- Con Trượt TBI TRS-V – Dòng block thấp tiêu chuẩn.
- Con Trượt TBI TRS-F – Dòng block thấp mặt bích.
- Con Trượt TBI Motion
🏆 Vì Sao Nên Chọn HOÀNG ĐĂNG INDUSTRIAL?
HOÀNG ĐĂNG INDUSTRIAL (HDI) là đơn vị chuyên cung cấp các giải pháp truyền động tuyến tính và linh kiện cơ khí công nghiệp, phân phối chính hãng nhiều thương hiệu uy tín như TBI Motion, HIWIN, PMI, CPC, STAF, THK, NSK… cùng đa dạng sản phẩm như Con Trượt Tuyến Tính, Ray Trượt, Vít Me Bi, Gối Đỡ, Khớp Nối, Vòng Bi và nhiều linh kiện tự động hóa khác phục vụ ngành cơ khí chế tạo máy trên toàn quốc.
Chúng tôi không chỉ cung cấp sản phẩm mà còn đồng hành cùng khách hàng từ khâu lựa chọn model, tư vấn kỹ thuật, lắp đặt đến bảo trì và thay thế linh kiện.
🏆 Vì Sao Nên Chọn HOÀNG ĐĂNG INDUSTRIAL (HDI)?
HOÀNG ĐĂNG INDUSTRIAL (HDI) là đơn vị chuyên cung cấp giải pháp truyền động tuyến tính và linh kiện cơ khí chính xác cho ngành chế tạo máy, CNC và tự động hóa. Chúng tôi phân phối chính hãng các thương hiệu như TBI Motion, HIWIN, PMI, CPC, THK, NSK, STAF… cùng đội ngũ kỹ thuật sẵn sàng hỗ trợ doanh nghiệp lựa chọn đúng sản phẩm với chi phí tối ưu.
Chuyên Gia Truyền Động Tuyến Tính
Cung cấp đầy đủ Con Trượt TBI, Ray Trượt TBI, Vít Me Bi, Gối Đỡ, Khớp Nối và nhiều linh kiện truyền động phục vụ máy CNC, Robot, máy Laser và dây chuyền tự động hóa.
Tư Vấn Kỹ Thuật Chuyên Sâu
Hỗ trợ đọc bản vẽ, tra mã sản phẩm, lựa chọn đúng model, tính toán tải trọng và tư vấn phương án thay thế tương đương phù hợp với từng ứng dụng.
Nguồn Hàng Đa Dạng
Kho hàng nhiều kích thước và model, đáp ứng nhanh nhu cầu thay thế, bảo trì và sản xuất của doanh nghiệp với thời gian giao hàng tối ưu.
Giao Hàng Toàn Quốc
Hỗ trợ giao hàng nhanh đến các nhà máy, khu công nghiệp và doanh nghiệp trên toàn quốc bằng các đơn vị vận chuyển uy tín.
Báo Giá Nhanh – Giá Cạnh Tranh
Tiếp nhận yêu cầu và phản hồi báo giá nhanh chóng. Hỗ trợ chiết khấu cho đại lý, doanh nghiệp và các dự án có số lượng lớn.
Đồng Hành Sau Bán Hàng
Hướng dẫn lắp đặt, bôi trơn, bảo trì định kỳ và hỗ trợ kỹ thuật trong suốt quá trình sử dụng nhằm giúp hệ thống vận hành ổn định lâu dài.
⭐ Cam Kết Từ HOÀNG ĐĂNG INDUSTRIAL
- ✅ Cung cấp sản phẩm chất lượng cao.
- ✅ Hỗ trợ tra cứu và lựa chọn đúng model.
- ✅ Báo giá nhanh, tư vấn tận tình.
- ✅Đầy đủ hóa đơn tài chính VAT hợp pháp và chứng từ đi kèm đơn hàng.
- ✅ Linh kiện được đóng gói cẩn thận, chống va đập, trầy xước, giao hàng nhanh
- ✅ Có trách nhiệm với các dịch vụ hỗ trợ kỹ thuật trước và sau bán hàng.
📞 Liên Hệ Nhận Báo Giá Ngay
Quý khách cần tư vấn kỹ thuật, lựa chọn model hoặc nhận báo giá Con Trượt TBI, vui lòng liên hệ HOÀNG ĐĂNG INDUSTRIAL.
☎️ Hotline hỗ trợ kỹ thuật: 0947 381 886
💬 Zalo tư vấn giải pháp nhanh: 0947 381 886
🌐 Hệ thống Website chính thức: hoangdangindustrial.com
📝 Yêu cầu báo giá: Gửi thông tin tại đây
🚀 HOÀNG ĐĂNG INDUSTRIAL – Luôn sẵn sàng đồng hành cùng sự phát triển và hiệu suất vận hành bền bỉ trong mọi dự án cơ khí và tự động hóa của bạn!
Đánh giá
Chưa có đánh giá nào.
