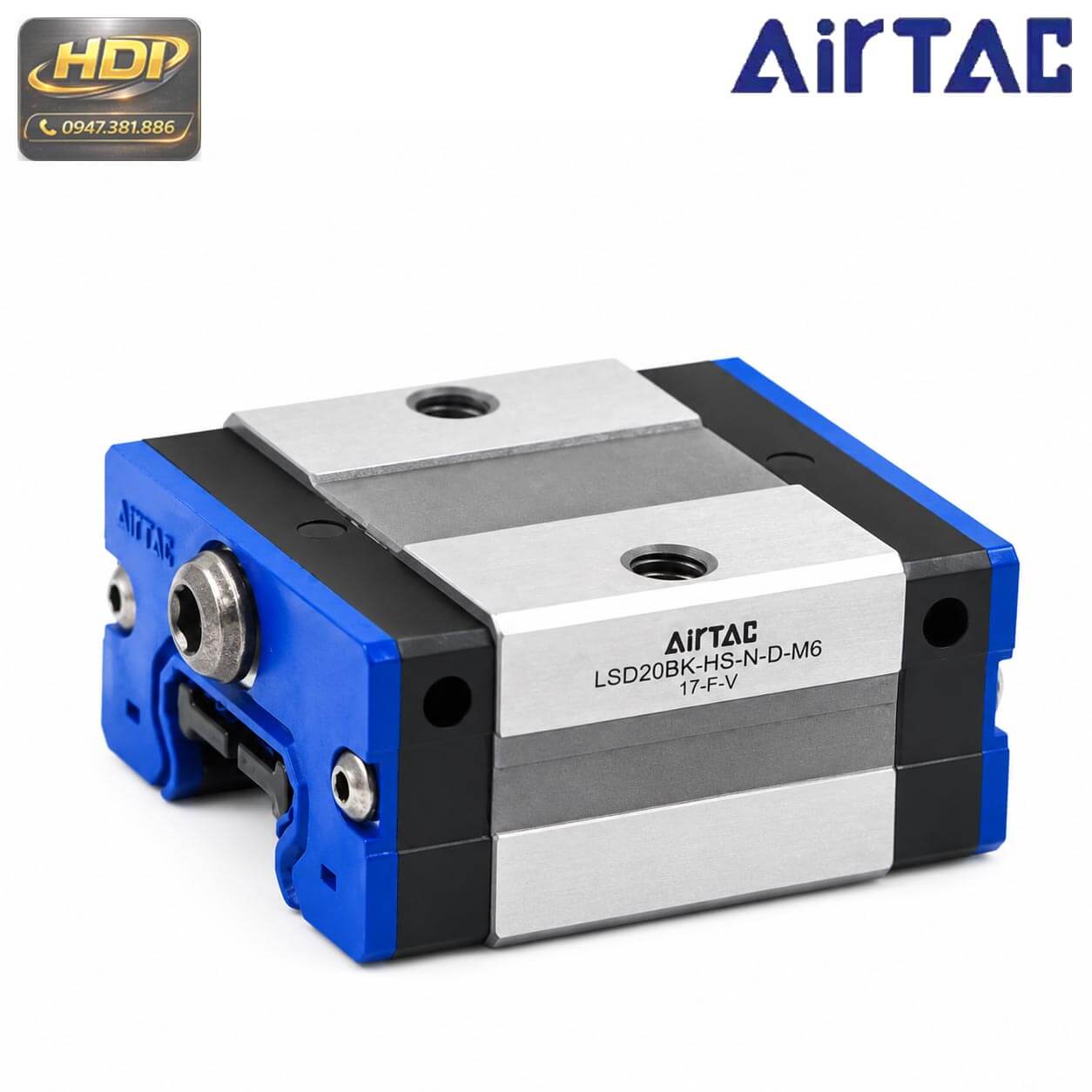

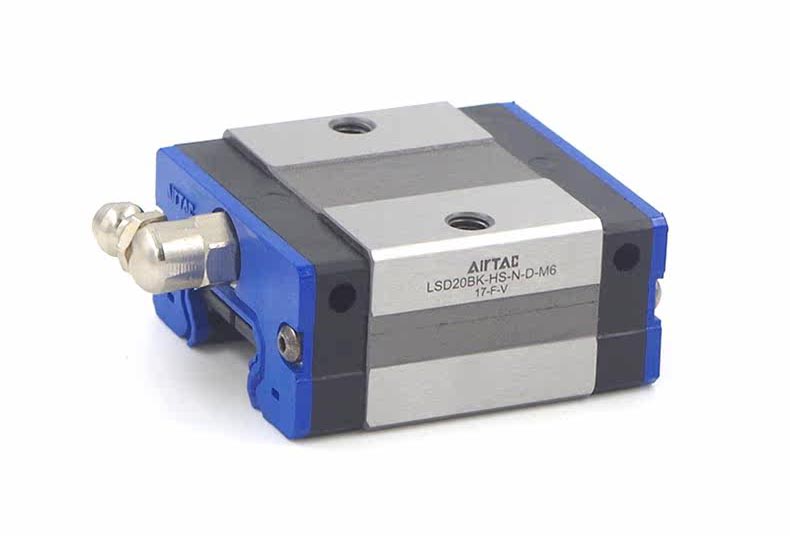

📖 Con Trượt Airtac LSD-H Là Gì?
Con Trượt Airtac LSD-H là dòng Con Trượt Tuyến Tính Airtac thuộc hệ thống Linear Guide Airtac LSD, được thiết kế theo kiểu block vuông lắp thấp (Low Profile Square Block), giúp tiết kiệm không gian nhưng vẫn đảm bảo độ cứng, khả năng chịu tải và độ chính xác trong quá trình vận hành.

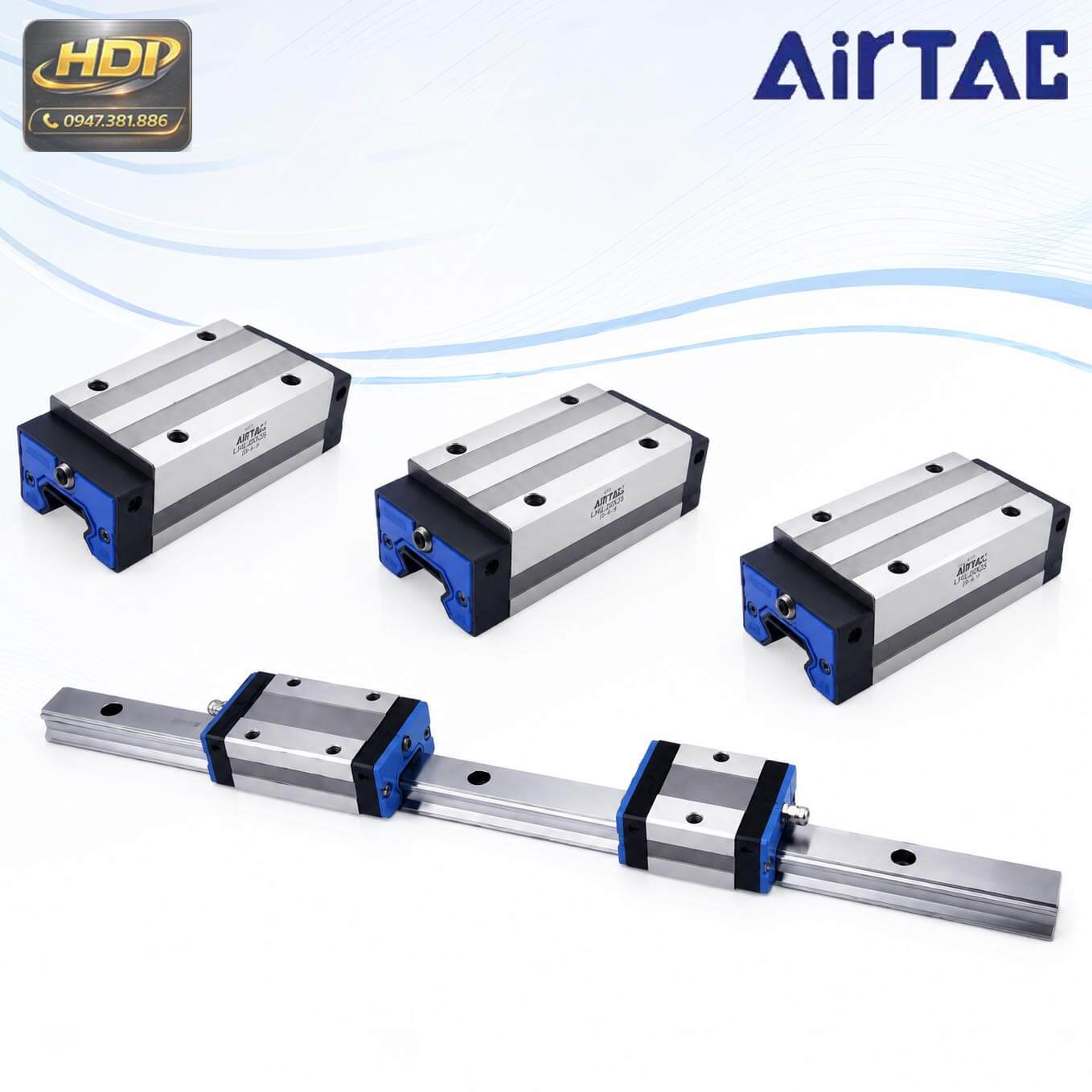

Sản phẩm hoạt động kết hợp với Ray Trượt Airtac LSD-H, sử dụng cơ cấu bi tuần hoàn bốn hướng cùng rãnh tiếp xúc Gothic 45° × 45°, cho phép chịu tải theo nhiều phương, giảm ma sát, tăng độ ổn định và kéo dài tuổi thọ hệ thống. Đây là giải pháp Ray Dẫn Hướng Airtac phù hợp với các máy móc yêu cầu chuyển động tuyến tính chính xác trong không gian lắp đặt hạn chế.
Dòng LSD-H được sản xuất với nhiều kích thước từ 15 mm đến 30 mm, gồm các phiên bản block ngắn (HS) và block tiêu chuẩn (HN), đáp ứng đa dạng nhu cầu thiết kế máy. Sản phẩm được ứng dụng rộng rãi trong máy CNC, robot công nghiệp, máy cắt laser, máy đóng gói, thiết bị điện tử, máy bán dẫn, dây chuyền lắp ráp và các hệ thống tự động hóa hiện đại.
💡 Tóm tắt nhanh
- Thiết kế block vuông lắp thấp (Low Profile Square Block).
- Bi tuần hoàn 4 hướng, vận hành êm và chính xác.
- Rãnh Gothic 45° × 45° phân bố tải đồng đều.
- Tiết kiệm không gian lắp đặt nhưng vẫn chịu tải tốt.
- Phù hợp máy CNC, Robot, Laser và hệ thống tự động hóa.

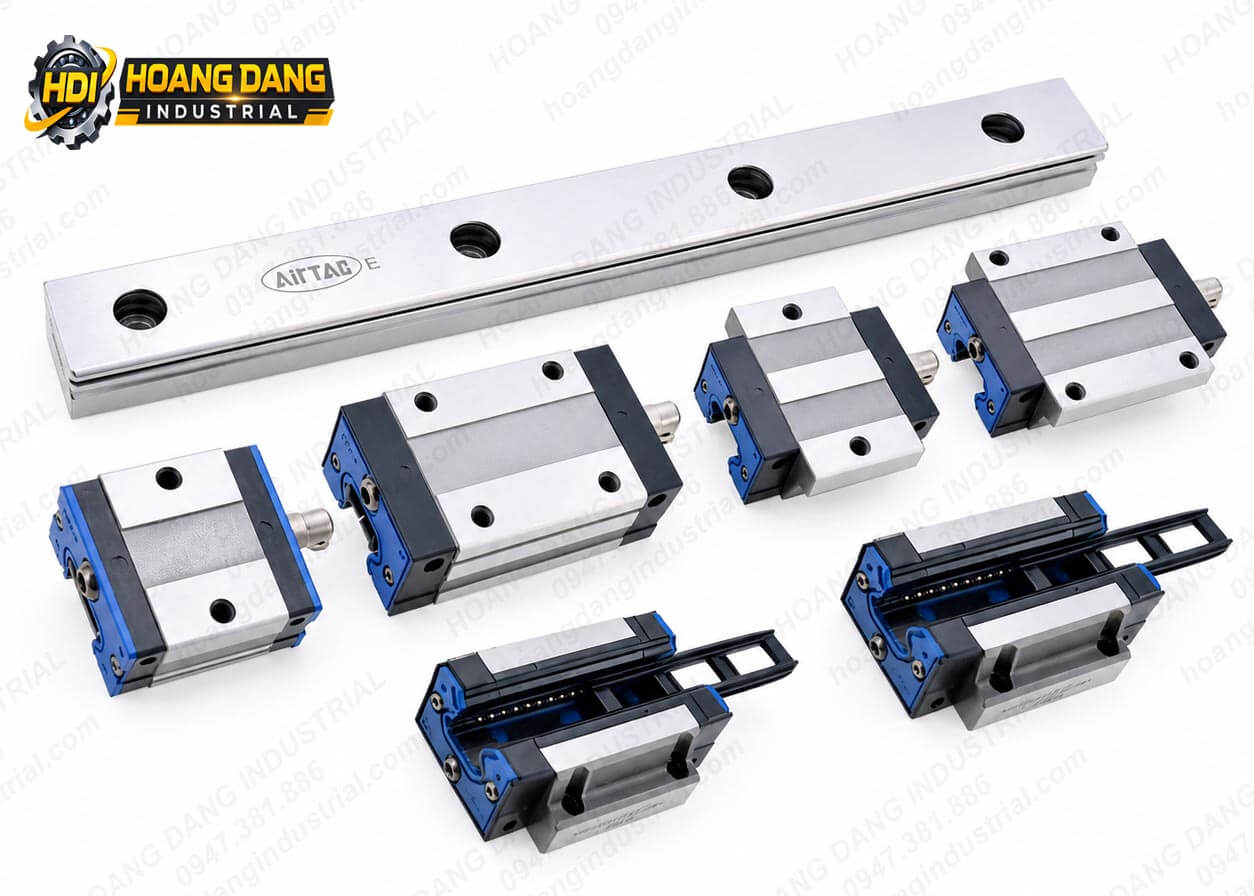

⚙️ Tổng Quan Dòng Con Trượt Airtac
Dòng Con Trượt Airtac là hệ thống Linear Guide Airtac được phát triển nhằm đáp ứng nhu cầu dẫn hướng tuyến tính trong các ngành cơ khí chính xác, tự động hóa, robot công nghiệp, máy CNC, máy cắt laser và thiết bị sản xuất hiện đại. Với kết cấu bi tuần hoàn 4 hướng kết hợp ray dẫn hướng có độ cứng cao, sản phẩm mang lại khả năng chuyển động êm ái, độ chính xác lớn và tuổi thọ vận hành lâu dài.

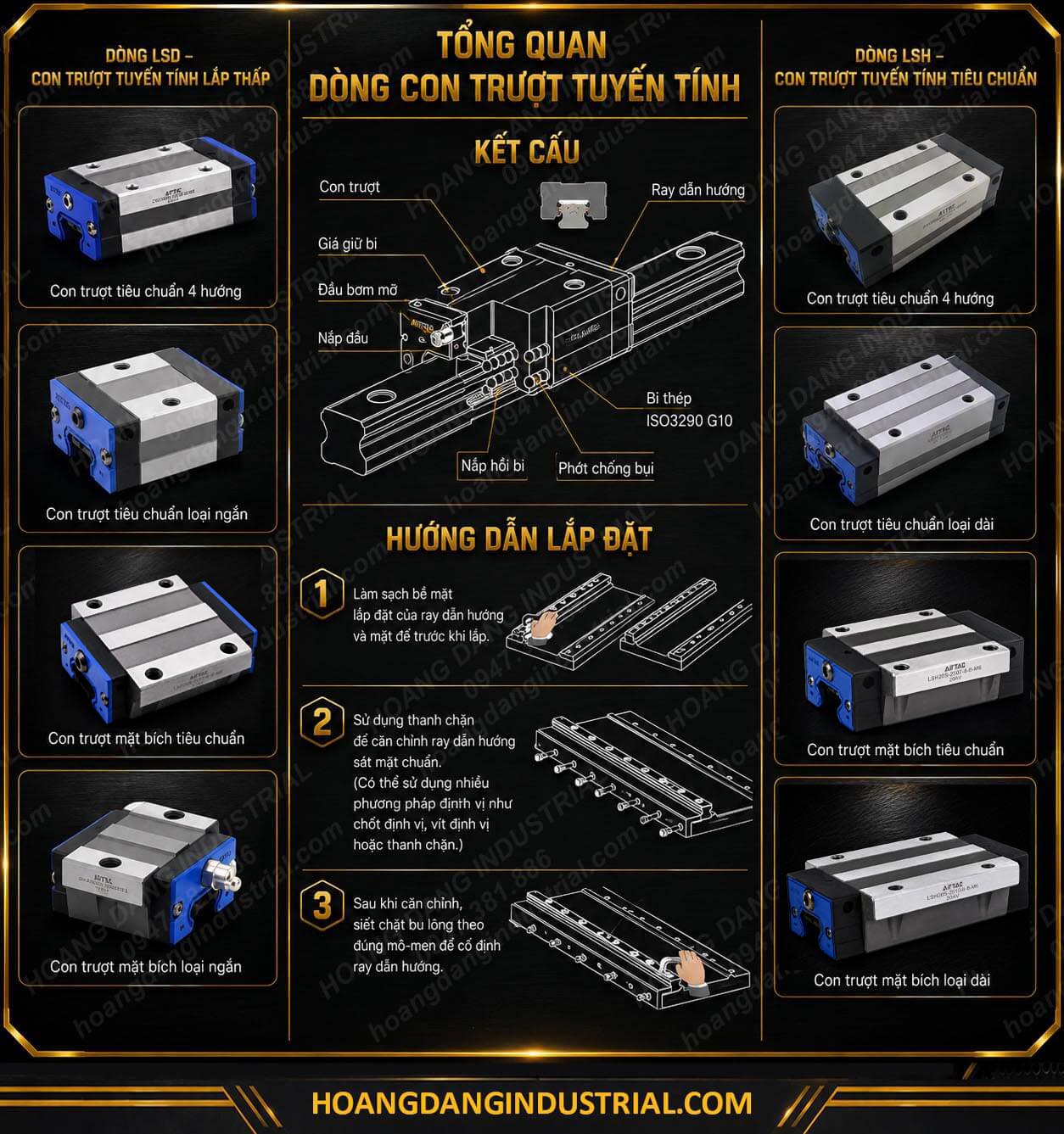

Hiện nay, dòng Ray Trượt Airtac được chia thành hai nhóm chính gồm Series LSD và Series LSH, đáp ứng nhiều yêu cầu thiết kế khác nhau về chiều cao lắp đặt, khả năng chịu tải và không gian làm việc.
- Series LSD (Low Assembly): Thiết kế lắp thấp, phù hợp với các hệ thống có không gian hạn chế, yêu cầu trọng tâm thấp và chuyển động ổn định.
- Series LSH (Standard Height): Thiết kế tiêu chuẩn với độ cứng cao, khả năng chịu tải lớn và phù hợp cho đa số máy móc công nghiệp.
Trong mỗi Series, Airtac tiếp tục phát triển nhiều kiểu Block Trượt Airtac nhằm đáp ứng từng mục đích sử dụng khác nhau như:
- Con trượt tiêu chuẩn 4 hướng.
- Con trượt tiêu chuẩn loại ngắn.
- Con trượt mặt bích tiêu chuẩn.
- Con trượt mặt bích loại ngắn.
- Con trượt mặt bích loại dài.
Các model này đều sử dụng chung Ray Dẫn Hướng Airtac, giúp người thiết kế dễ dàng thay đổi kiểu block mà không cần thay đổi kết cấu ray, từ đó tối ưu chi phí và tăng tính linh hoạt khi nâng cấp thiết bị.
Riêng Con Trượt Airtac LSH-H thuộc dòng LSH tiêu chuẩn, nổi bật với kết cấu block vuông, khả năng chịu tải đồng đều theo bốn hướng và độ cứng cao. Đây là lựa chọn phù hợp cho các hệ thống yêu cầu độ chính xác lớn, tải trọng ổn định và làm việc liên tục trong môi trường công nghiệp.
⭐ Các dòng Con Trượt Airtac phổ biến
- ✓ Series LSD – Con trượt tuyến tính lắp thấp (Low Assembly).
- ✓ Series LSH – Con trượt tuyến tính tiêu chuẩn (Standard Height).
- ✓ Block vuông tiêu chuẩn và block vuông loại ngắn.
- ✓ Block mặt bích tiêu chuẩn, mặt bích ngắn và mặt bích dài.
- ✓ Tương thích hoàn toàn với Ray Trượt Airtac cùng Series.
- ✓ Phù hợp cho máy CNC, robot công nghiệp, máy cắt laser, máy đóng gói và dây chuyền tự động hóa.
⭐ Đặc điểm nổi bật của Con Trượt Airtac LSD-H
Con Trượt Airtac LSD-H được phát triển nhằm đáp ứng yêu cầu về độ chính xác, độ cứng và khả năng tiết kiệm không gian lắp đặt trong các hệ thống truyền động tuyến tính. Khi kết hợp với Ray Trượt Airtac LSD-H, sản phẩm tạo thành bộ Linear Guide Airtac LSD có khả năng vận hành ổn định, tuổi thọ cao và phù hợp với nhiều ứng dụng cơ khí chính xác cũng như tự động hóa công nghiệp.
- Thiết kế block vuông lắp thấp (Low Profile Square Block): Giúp giảm chiều cao tổng thể của cụm dẫn hướng, tối ưu không gian lắp đặt nhưng vẫn duy trì độ cứng và khả năng chịu tải.
- Hệ thống bi tuần hoàn 4 hướng: Cho phép Con Trượt Tuyến Tính Airtac chịu tải đồng đều theo các hướng lên, xuống, trái và phải, đảm bảo chuyển động chính xác trong suốt quá trình vận hành.
- Rãnh tiếp xúc Gothic 45° × 45°: Phân bố tải trọng đều lên các viên bi, giảm ma sát, hạn chế mài mòn và nâng cao tuổi thọ của Ray Dẫn Hướng Airtac.

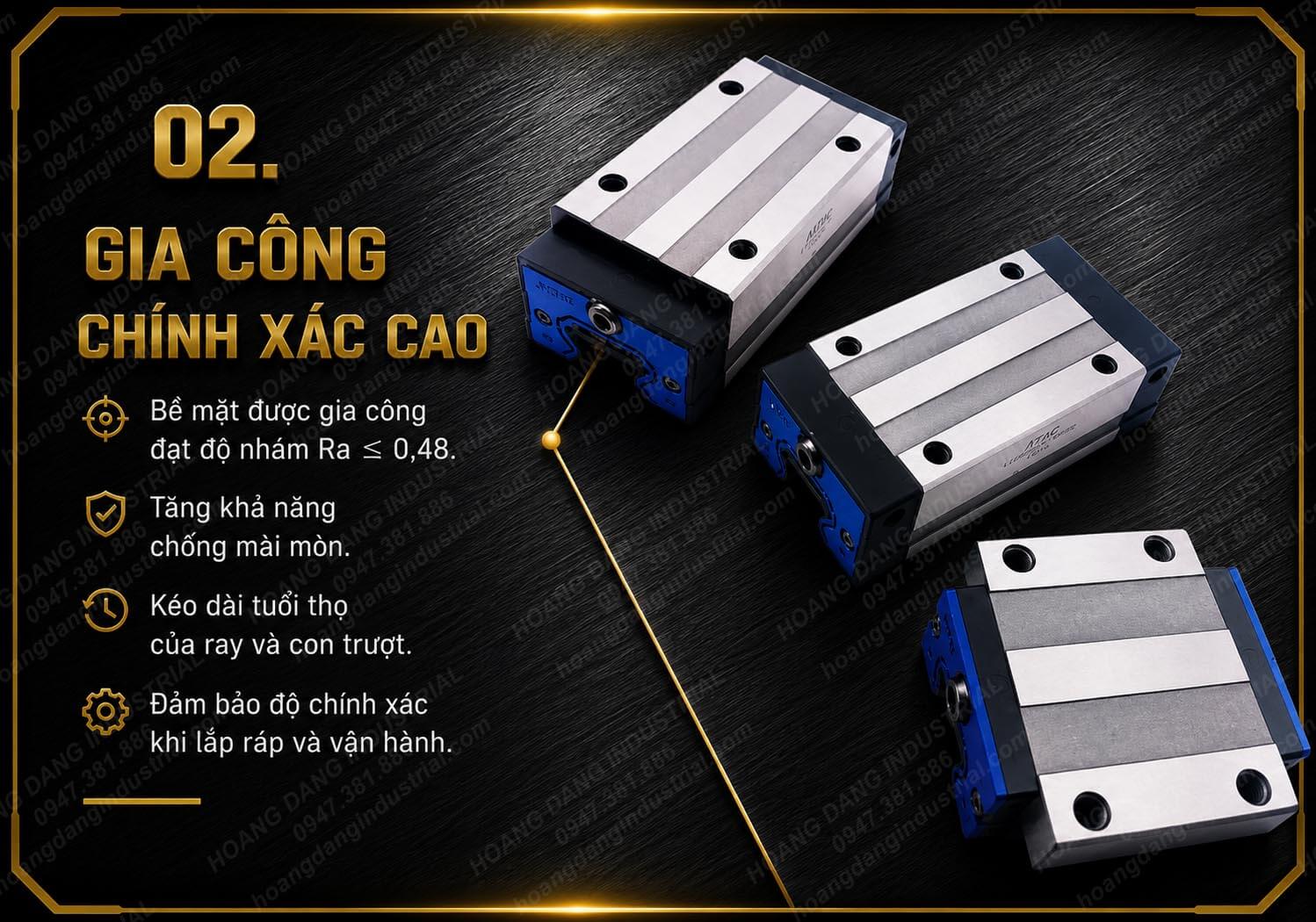

- Gia công chính xác: Bề mặt ray và block được gia công với độ chính xác cao, giúp giảm rung động, tăng độ ổn định và duy trì độ lặp lại trong các ứng dụng yêu cầu sai số nhỏ.
- Khả năng chịu tải và độ cứng cao: Phù hợp với các hệ thống CNC, robot công nghiệp, máy laser, máy đóng gói và nhiều dây chuyền tự động hóa hoạt động liên tục.
- Bôi trơn thuận tiện: Tích hợp đầu bơm mỡ tiêu chuẩn, giúp bảo trì nhanh chóng, giảm chi phí bảo dưỡng và kéo dài tuổi thọ vận hành.
- Nhiều kích thước và cấu hình: Linear Guide Airtac LSD có các kích thước phổ biến từ 15 mm đến 30 mm với hai phiên bản block ngắn (HS) và block tiêu chuẩn (HN), đáp ứng đa dạng nhu cầu thiết kế máy.
- Chi phí đầu tư hợp lý: Con Trượt Airtac LSD-H mang lại hiệu suất ổn định, chất lượng đồng đều và là lựa chọn tối ưu cho các doanh nghiệp cần giải pháp dẫn hướng tuyến tính chất lượng với chi phí cạnh tranh.

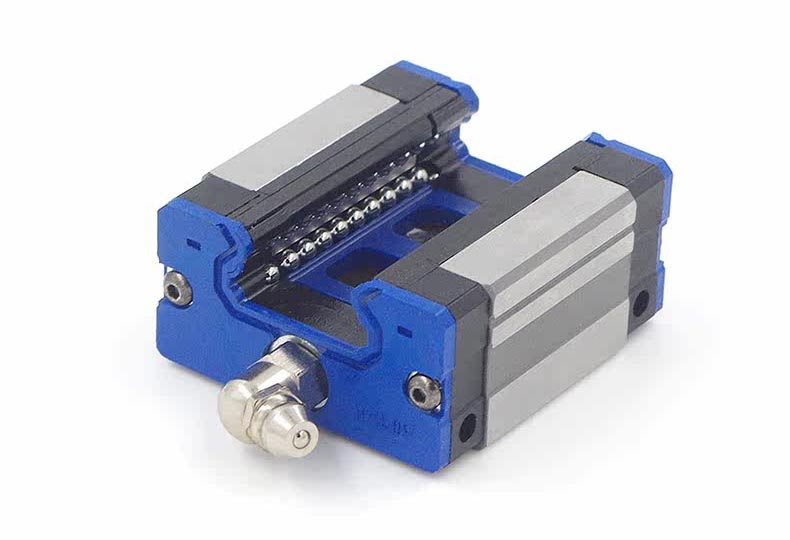

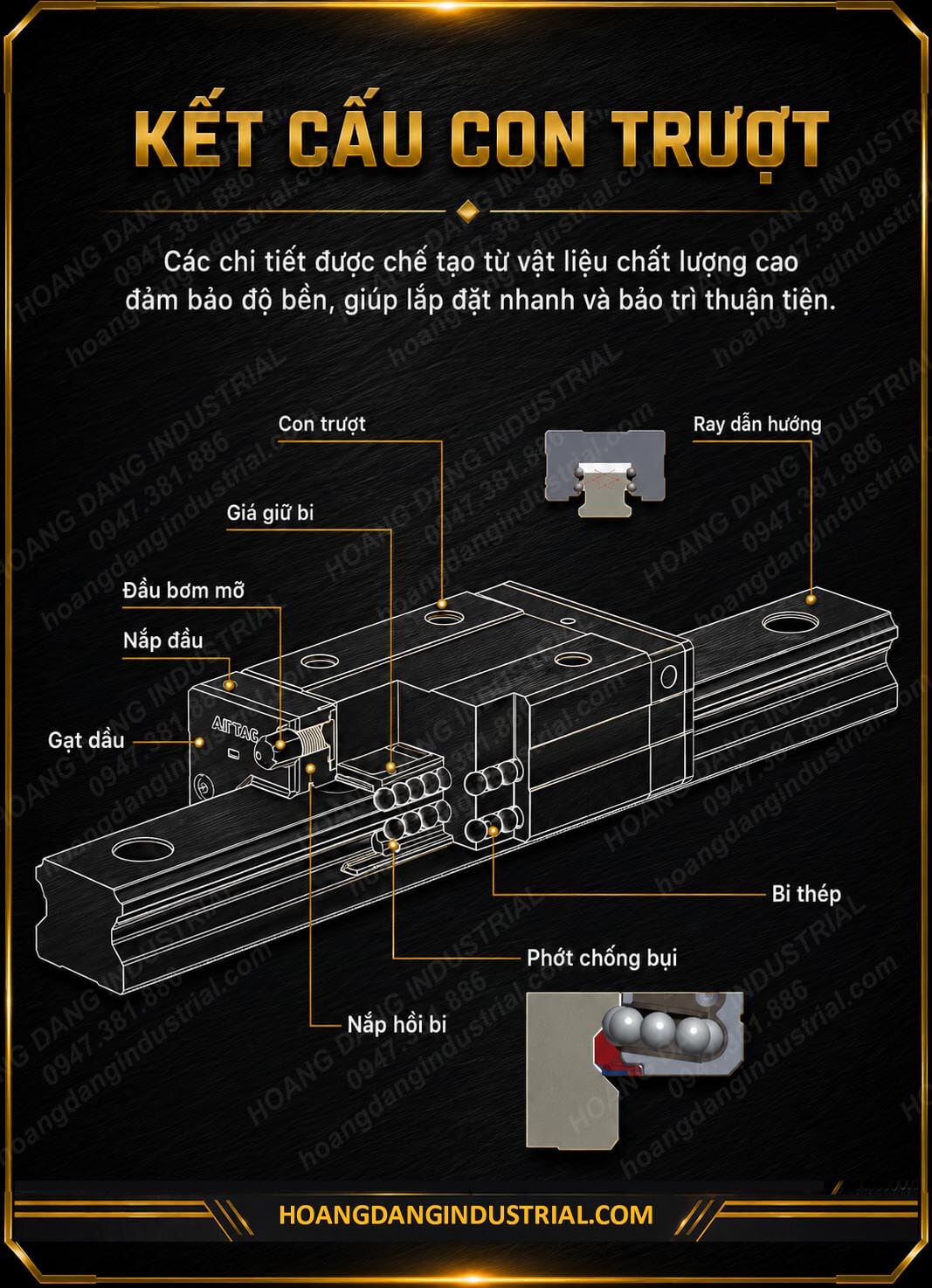

🧩 Kết cấu Con Trượt Airtac LSD-H
Con Trượt Airtac LSD-H được thiết kế theo cấu trúc bi tuần hoàn 4 hướng kết hợp với
Ray Trượt Airtac LSD-H, mang lại khả năng dẫn hướng chính xác, chuyển động mượt mà và độ ổn định cao.
Mỗi chi tiết trong Con Trượt Tuyến Tính Airtac đều được gia công chính xác từ vật liệu chất lượng cao nhằm nâng cao khả năng chịu tải, giảm ma sát và kéo dài tuổi thọ của toàn bộ Linear Guide Airtac LSD.
- Thân con trượt (Block): Được chế tạo từ thép hợp kim cường độ cao, xử lý nhiệt và mài chính xác, đảm bảo độ cứng, khả năng chịu tải và độ ổn định trong quá trình vận hành.
- Ray dẫn hướng: Gia công chính xác với rãnh tiếp xúc Gothic 45° × 45°, giúp Ray Dẫn Hướng Airtac phân bố tải trọng đồng đều theo bốn hướng và duy trì chuyển động tuyến tính ổn định.

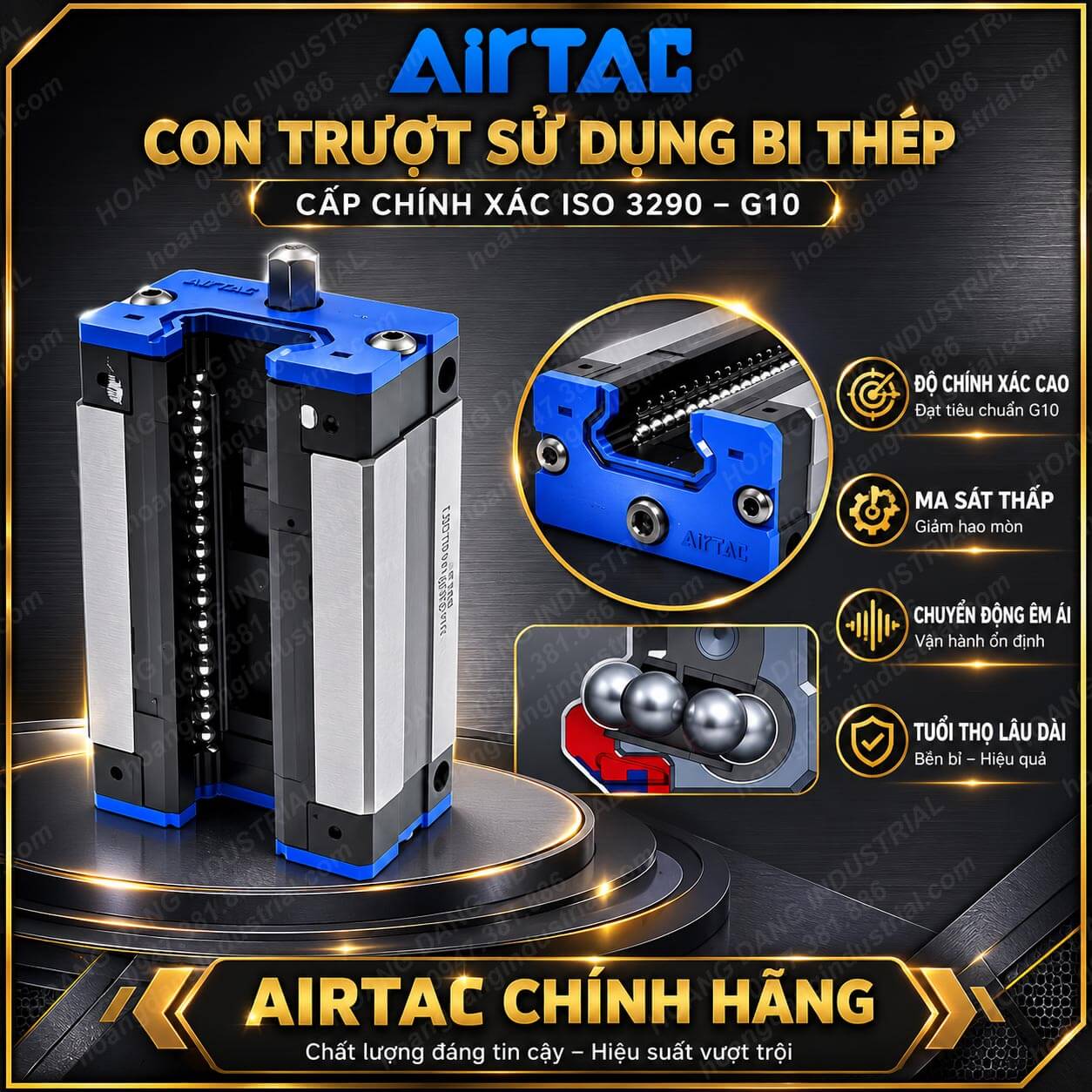

- Bi thép tuần hoàn: Bi thép đạt cấp chính xác cao chuyển động theo hệ thống tuần hoàn khép kín, giảm ma sát, tăng độ chính xác và kéo dài tuổi thọ vận hành.

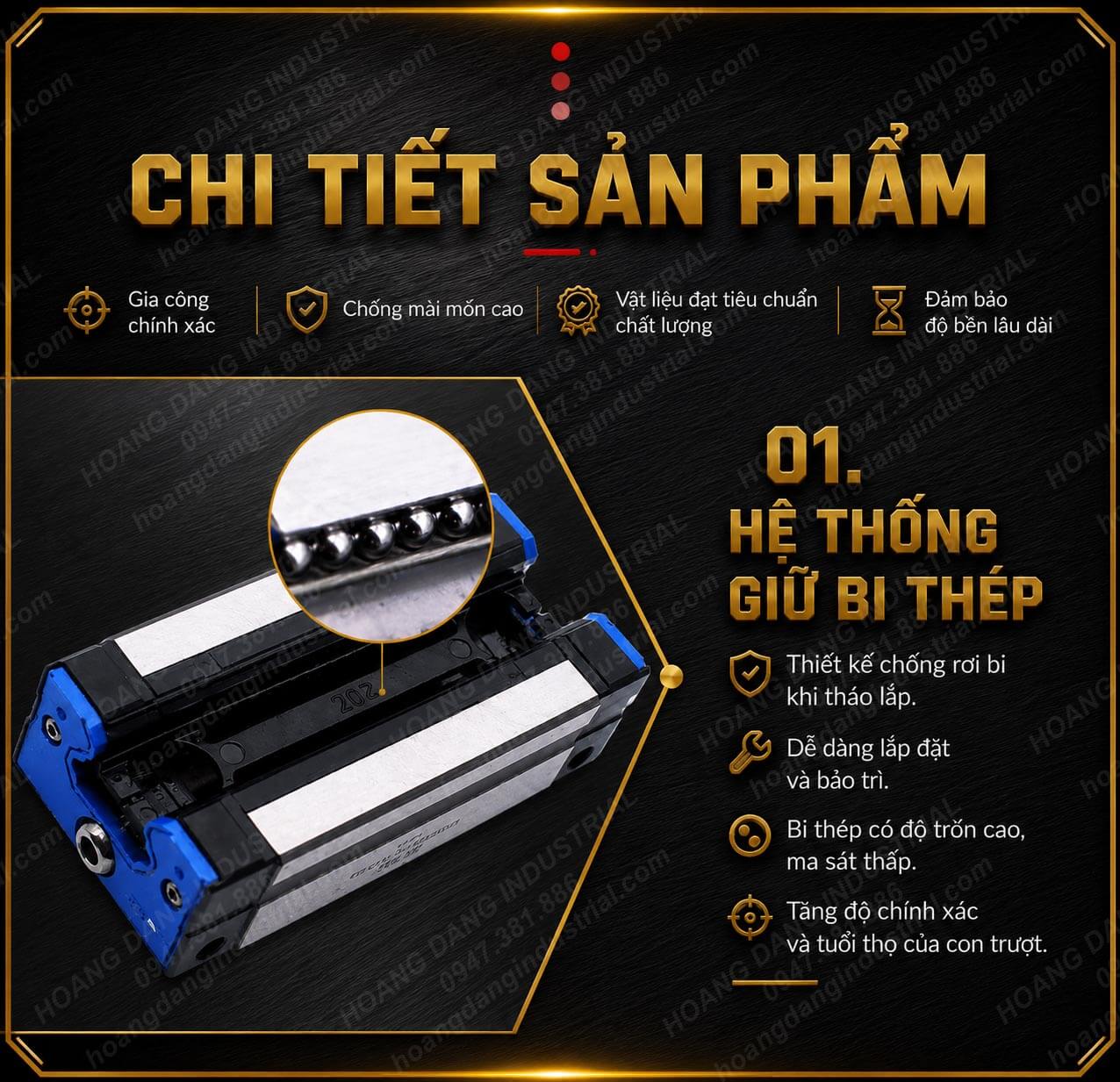

- Giá giữ bi: Dẫn hướng và giữ các viên bi tuần hoàn ổn định, hạn chế va chạm, giảm tiếng ồn và đảm bảo chuyển động liên tục.
- Phớt chắn bụi: Được lắp tại hai đầu con trượt nhằm ngăn bụi bẩn, phoi kim loại và tạp chất xâm nhập vào bên trong hệ thống dẫn hướng.
- Đầu bơm mỡ: Tích hợp sẵn đầu bơm mỡ tiêu chuẩn giúp việc bảo trì nhanh chóng, đảm bảo lượng bôi trơn luôn đầy đủ trong suốt quá trình sử dụng.

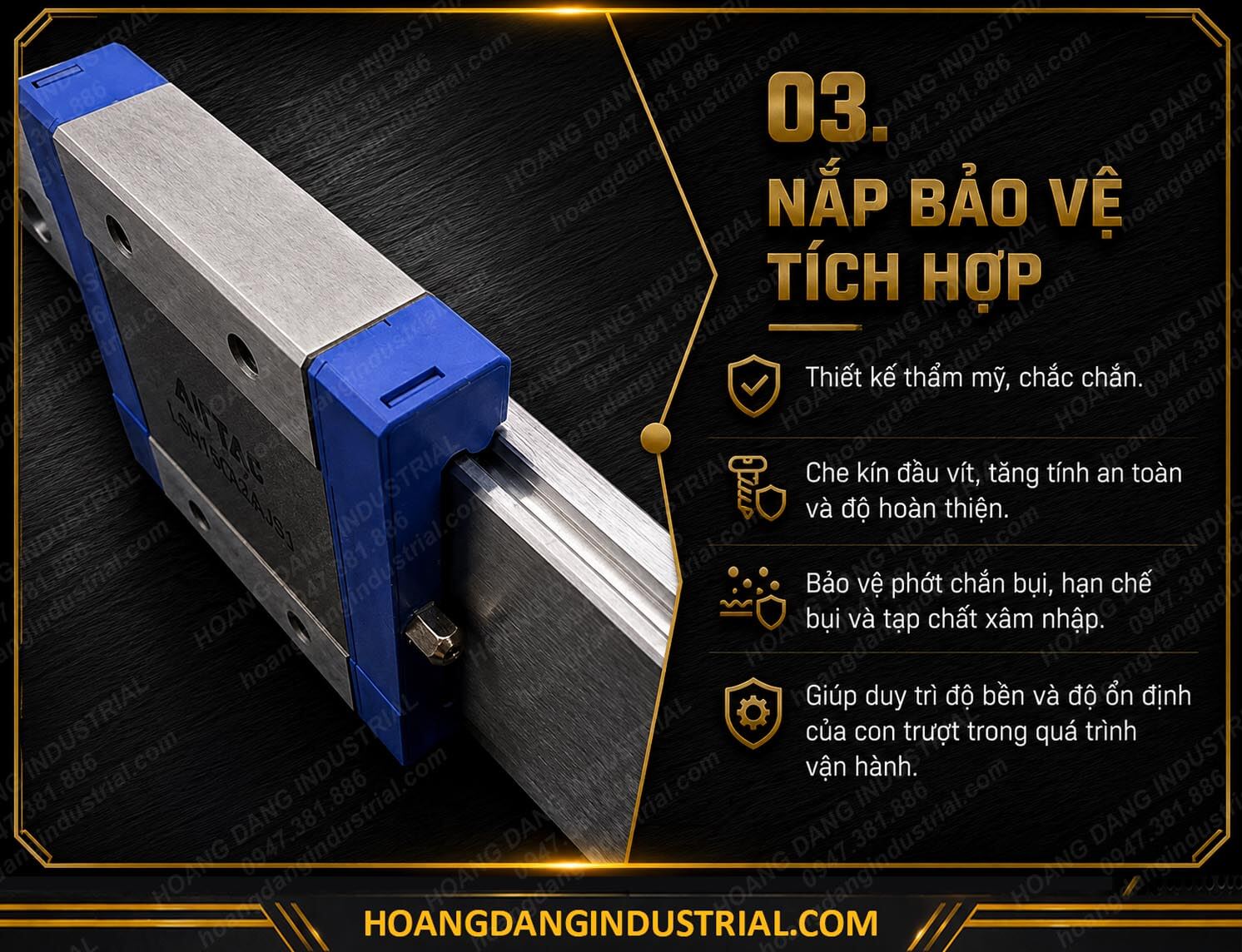

- Nắp hồi bi: Thiết kế tối ưu giúp hệ thống bi tuần hoàn vận hành êm ái, giảm rung động và nâng cao hiệu suất của Linear Guide Airtac LSD.
- Thiết kế vuông lắp thấp: Đây là đặc trưng của Con Trượt Airtac LSD-H, giúp tiết kiệm chiều cao lắp đặt nhưng vẫn duy trì độ cứng và khả năng chịu tải cao, phù hợp với các thiết bị có không gian hạn chế.
🔄 Nguyên Lý Hoạt Động Của Con Trượt Airtac LSD-H
Con Trượt Airtac LSD-H hoạt động dựa trên cơ cấu bi thép tuần hoàn 4 hướng kết hợp cùng
Ray Trượt Airtac LSD-H, tạo nên hệ thống Con Trượt Tuyến Tính Airtac có độ chính xác cao,
ma sát thấp và chuyển động ổn định. Khi con trượt di chuyển trên ray, các viên bi sẽ lăn trong rãnh dẫn hướng theo chu trình tuần hoàn khép kín, giúp giảm ma sát tiếp xúc và duy trì khả năng chịu tải lớn trong suốt quá trình vận hành.

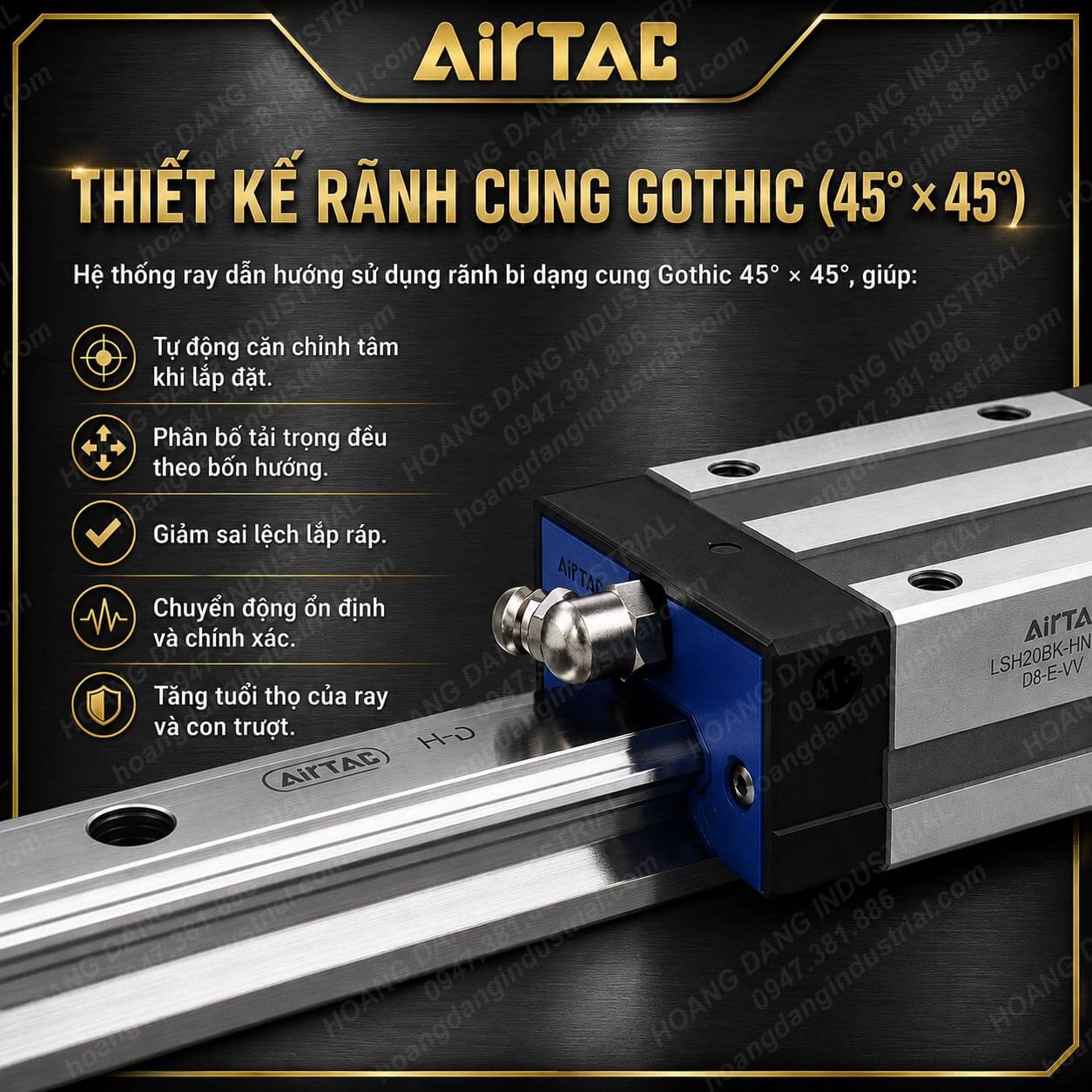

Linear Guide Airtac LSD sử dụng rãnh tiếp xúc dạng Gothic 45° × 45°, cho phép tải trọng được phân bố đồng đều theo bốn hướng (lên, xuống, trái và phải). Nhờ đó, hệ thống vẫn đảm bảo độ cứng vững, hạn chế rung động và duy trì độ chính xác ngay cả khi làm việc ở tốc độ cao hoặc chịu tải thay đổi liên tục.

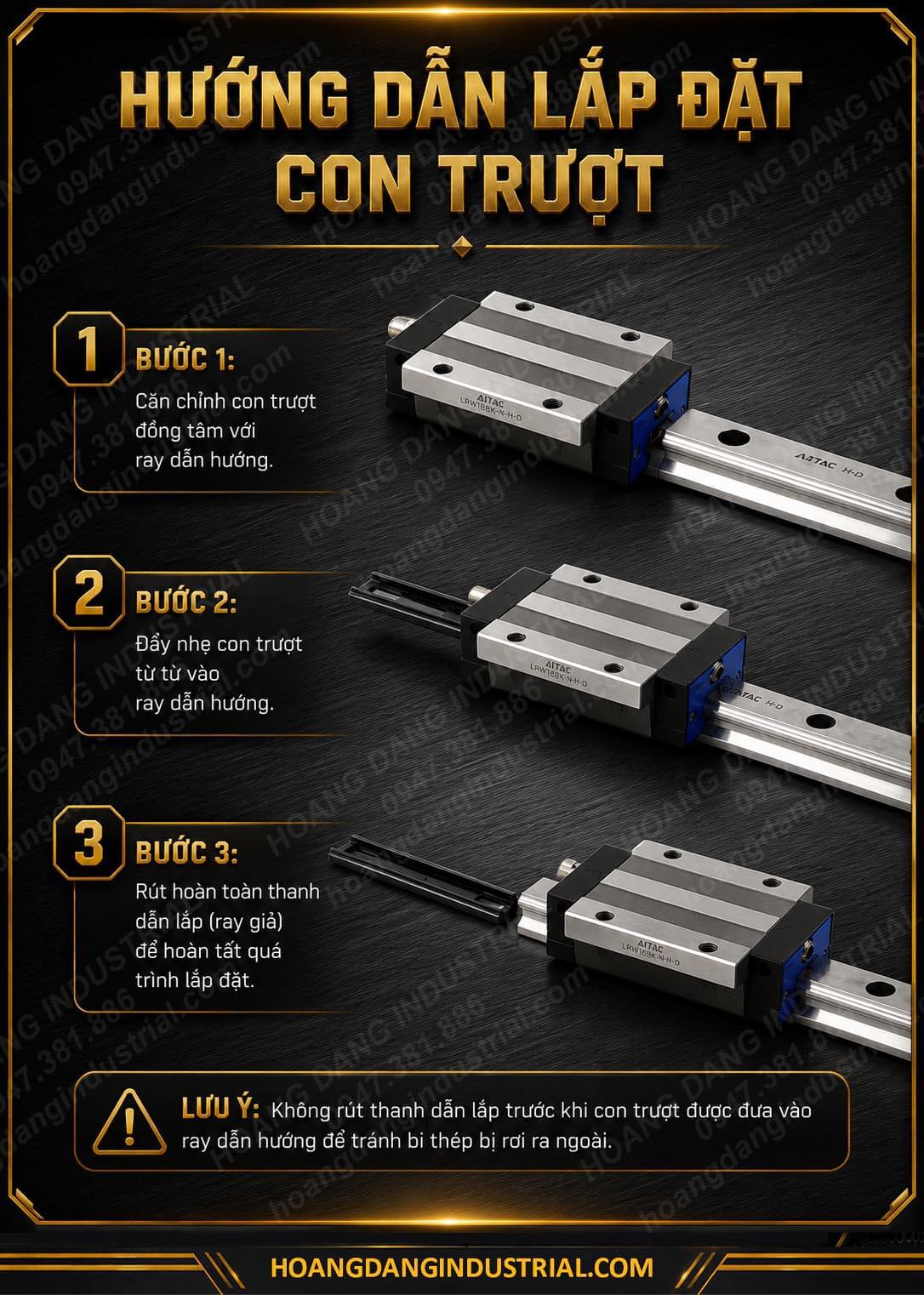

Quy trình hoạt động của Ray Dẫn Hướng Airtac:
- Con trượt được lắp chính xác lên ray dẫn hướng cùng kích thước.
- Khi cơ cấu truyền động hoạt động, con trượt bắt đầu chuyển động dọc theo ray.
- Các viên bi thép lăn giữa block và ray, sau đó tuần hoàn liên tục bên trong thân con trượt.
- Hệ thống bi tuần hoàn giúp giảm ma sát, giảm sinh nhiệt và tăng hiệu suất truyền động.
- Phớt chắn bụi giữ cho bi và rãnh dẫn hướng luôn sạch, trong khi đầu bơm mỡ duy trì lớp bôi trơn ổn định.
- Nhờ thiết kế Low Profile (lắp thấp), Con Trượt Airtac LSD-H giúp tiết kiệm chiều cao lắp đặt nhưng vẫn đảm bảo độ chính xác và khả năng chịu tải trong nhiều ứng dụng công nghiệp.
💡 Lợi ích của nguyên lý bi tuần hoàn 4 hướng
- Chuyển động tuyến tính êm ái và chính xác.
- Ma sát thấp, tiết kiệm năng lượng.
- Phân bố tải trọng đồng đều theo nhiều hướng.
- Giảm rung động và tiếng ồn khi vận hành.
- Tăng tuổi thọ cho cả con trượt và ray dẫn hướng.
- Dễ bảo trì nhờ hệ thống bôi trơn tiêu chuẩn.
- Phù hợp với máy CNC, robot, máy laser, thiết bị bán dẫn, máy đóng gói và dây chuyền tự động hóa.
📐 Thông Số Kỹ Thuật Con Trượt Airtac LSD-H
Con Trượt Airtac LSD-H thuộc dòng Con Trượt Tuyến Tính Airtac lắp thấp (Low Profile),
được thiết kế để làm việc cùng Ray Trượt Airtac LSD-H, đáp ứng yêu cầu về độ chính xác,
khả năng chịu tải và độ ổn định trong các hệ thống Linear Guide Airtac LSD.
Sản phẩm sử dụng bi tuần hoàn 4 hướng, rãnh tiếp xúc Gothic 45° × 45°, nhiều cấp chính xác và tiền tải khác nhau,
phù hợp cho máy CNC, robot, thiết bị bán dẫn và dây chuyền tự động hóa hiện đại. :contentReference[oaicite:0]{index=0}
| Thông số kỹ thuật | Chi tiết |
|---|---|
| 🏭 Thương hiệu | AirTAC |
| 📦 Dòng sản phẩm | LSD Series (Low Profile Linear Guide) |
| 🧩 Kiểu con trượt | Con trượt vuông lắp thấp (Low Profile Square Block) |
| 📏 Kiểu ray | Ray trượt lắp thấp |
| ⚙️ Hệ thống dẫn hướng | Bi tuần hoàn 4 hướng |
| 📐 Kích thước | 15 • 20 • 25 • 30 • 35 mm |
| 🎯 Góc tiếp xúc | Gothic 45° × 45° |
| 📊 Cấp chính xác | N / H / P |
| ⚖️ Tiền tải | A (Không tiền tải) • B (Tiền tải nhẹ) • C (Tiền tải trung bình) |
| 🛡️ Vật liệu | Thép hợp kim nhiệt luyện, mài chính xác |
| 💧 Bôi trơn | Đầu bơm mỡ tiêu chuẩn, hỗ trợ nhiều loại đầu nối |
| 🌡️ Điều kiện làm việc | Phù hợp môi trường công nghiệp và tự động hóa |
| 🏭 Ứng dụng | Máy CNC • Robot • Máy Laser • Máy SMT • Máy đóng gói • Thiết bị bán dẫn • Dây chuyền tự động hóa |
📌 Lưu ý:
Các thông số như kích thước lắp đặt, tải trọng động (C), tải trọng tĩnh (C₀), mô-men cho phép (MR, MP, MY), khối lượng, cấp chính xác và tiền tải sẽ thay đổi theo từng model của Con Trượt Airtac LSD-H. :contentReference[oaicite:1]{index=1}
Để lựa chọn đúng Ray Trượt Airtac LSD-H, Con Trượt Tuyến Tính Airtac hoặc Linear Guide Airtac LSD phù hợp với tải trọng, tốc độ, hành trình và điều kiện vận hành thực tế, Quý khách vui lòng tham khảo Catalog AirTAC hoặc liên hệ HOÀNG ĐĂNG INDUSTRIAL để được đội ngũ kỹ thuật tư vấn và báo giá nhanh chóng.

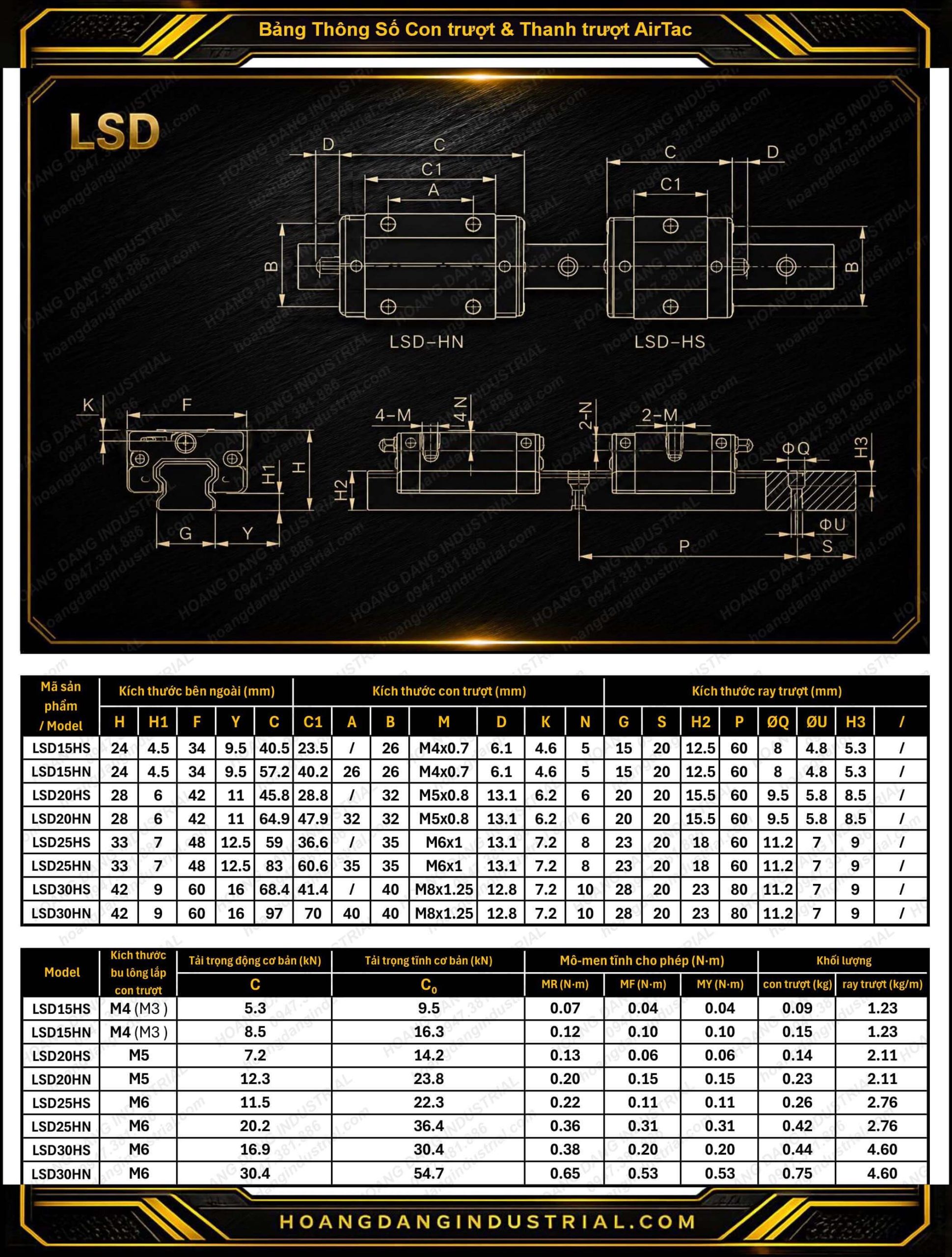

📐 BẢNG THÔNG SỐ KỸ THUẬT CON TRƯỢT AIRTAC LSD SERIES
Dòng Con Trượt Airtac LSD Series gồm các phiên bản
HS (ngắn) và HN (dài),
phù hợp cho các hệ thống dẫn hướng tuyến tính có tải trọng trung bình,
độ chính xác cao và vận hành ổn định.
| Model | H (mm) |
W (mm) |
C (mm) |
Block A × B |
Ren M |
Ray H2 |
Khoảng lỗ P (mm) |
|---|---|---|---|---|---|---|---|
| LSD15HS | 24 | 34 | 40.5 | — × 26 | M4×0.7 | 12.5 | 60 |
| LSD15HN | 24 | 34 | 57.2 | 26 × 26 | M4×0.7 | 12.5 | 60 |
| LSD20HS | 28 | 42 | 45.8 | — × 32 | M5×0.8 | 15.5 | 60 |
| LSD20HN | 28 | 42 | 64.9 | 32 × 32 | M5×0.8 | 15.5 | 60 |
| LSD25HS | 33 | 48 | 59 | — × 35 | M6×1 | 18 | 60 |
| LSD25HN | 33 | 48 | 83 | 35 × 35 | M6×1 | 18 | 60 |
| LSD30HS | 42 | 60 | 68.4 | — × 40 | M8×1.25 | 23 | 80 |
| LSD30HN | 42 | 60 | 97 | 40 × 40 | M8×1.25 | 23 | 80 |

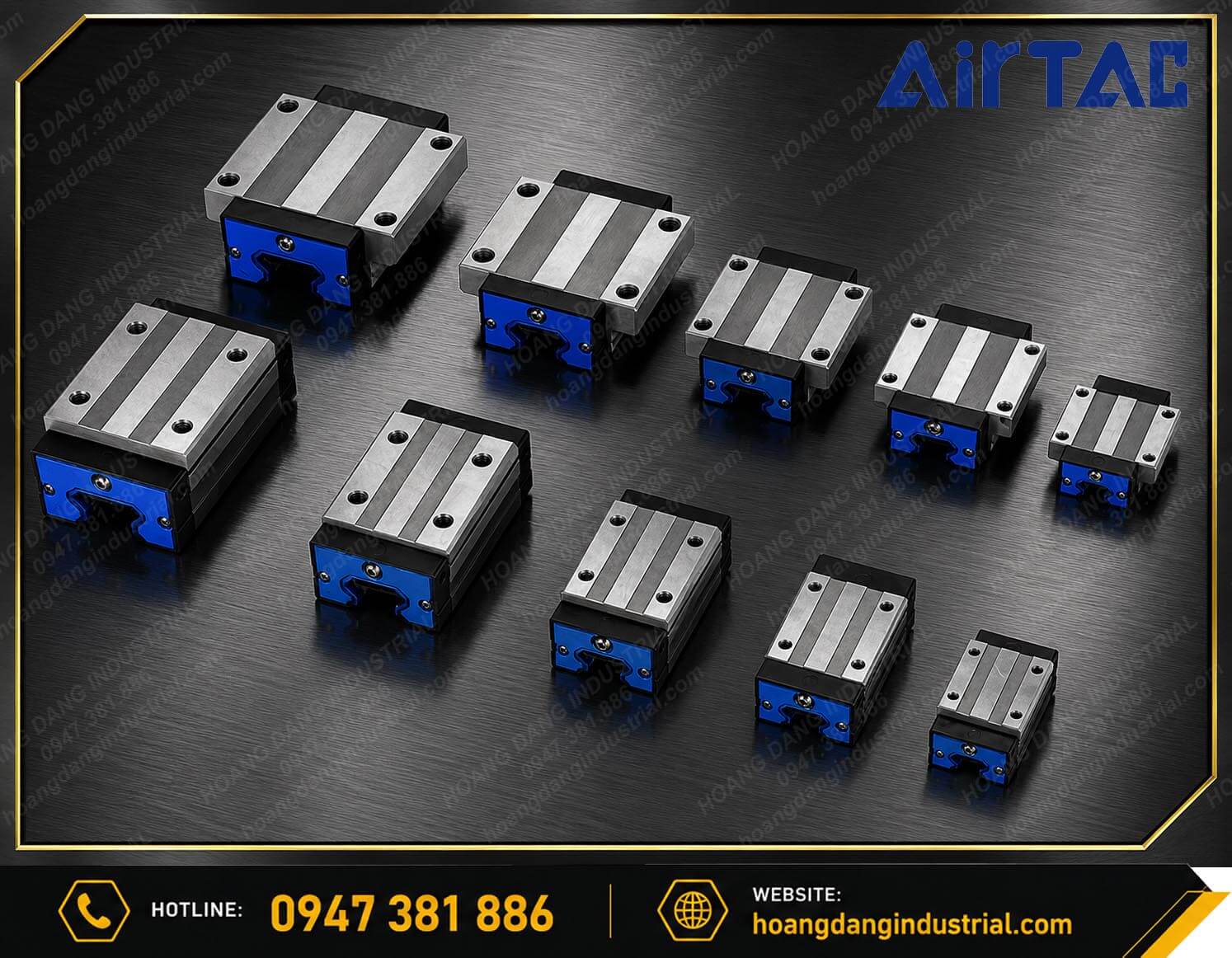

📏 Kích Thước Phổ Biến Của Con Trượt Airtac LSD-H
Con Trượt Airtac LSD-H được phát triển với nhiều kích thước tiêu chuẩn nhằm đáp ứng đa dạng nhu cầu thiết kế máy và hệ thống tự động hóa. Khi kết hợp cùng Ray Trượt Airtac LSD-H, sản phẩm tạo thành bộ Con Trượt Tuyến Tính Airtac có độ chính xác cao, khả năng chịu tải ổn định và phù hợp với nhiều không gian lắp đặt khác nhau. Mỗi kích thước của Linear Guide Airtac LSD đều được tối ưu về tải trọng, độ cứng và khả năng vận hành để đáp ứng yêu cầu của các hệ thống Ray Dẫn Hướng Airtac hiện đại.
| Kích thước | Model phổ biến | Đặc điểm | Ứng dụng |
|---|---|---|---|
| 15 mm | LSD15HS • LSD15HN | Nhỏ gọn, tiết kiệm chiều cao lắp đặt | Thiết bị điện tử, Robot mini, Máy tự động nhỏ |
| 20 mm | LSD20HS • LSD20HN | Cân bằng giữa tải trọng và kích thước | Máy CNC nhỏ, Máy Laser, Máy SMT |
| 25 mm | LSD25HS • LSD25HN | Khả năng chịu tải cao, vận hành ổn định | Robot công nghiệp, Máy đóng gói, Máy cắt |
| 30 mm | LSD30HS • LSD30HN | Độ cứng lớn, tải trọng nặng | Máy CNC, Trung tâm gia công, Máy công nghiệp |
| 35 mm | LSD35HS • LSD35HN | Khả năng chịu tải rất cao, độ ổn định vượt trội | Máy công nghiệp hạng nặng, Hệ thống tự động hóa lớn |
💡 Hướng dẫn lựa chọn kích thước
- LSD15: Phù hợp thiết bị nhỏ, yêu cầu tiết kiệm không gian.
- LSD20: Lựa chọn phổ biến cho máy CNC mini, máy laser và thiết bị tự động.
- LSD25: Cân bằng giữa tải trọng, độ cứng và chi phí đầu tư.
- LSD30: Phù hợp hệ thống yêu cầu độ cứng và tải trọng lớn.
- LSD35: Dành cho dây chuyền công nghiệp, robot tải nặng và máy gia công cỡ lớn.
📌 Lưu ý: Kích thước con trượt cần được lựa chọn đồng bộ với Ray Trượt Airtac LSD-H cùng series để đảm bảo khả năng lắp đặt, độ chính xác và tuổi thọ vận hành tối ưu.
📏 Hướng Dẫn Chọn Đúng Kích Thước Con Trượt Airtac LSD-H
Việc lựa chọn đúng Con Trượt Airtac LSD-H không chỉ giúp hệ thống vận hành ổn định mà còn tối ưu tuổi thọ của
Ray Trượt Airtac LSD-H. Mỗi kích thước của
Con Trượt Tuyến Tính Airtac được thiết kế để đáp ứng các yêu cầu khác nhau về tải trọng, không gian lắp đặt, hành trình và độ chính xác. Khi lựa chọn Linear Guide Airtac LSD, người dùng nên cân nhắc tổng thể kết cấu máy để đảm bảo hiệu quả làm việc cao nhất của Ray Dẫn Hướng Airtac.
| Kích thước | Phù hợp với | Ưu điểm |
|---|---|---|
| LSD15 | Máy nhỏ, Robot mini, Thiết bị điện tử | Tiết kiệm chiều cao, trọng lượng nhẹ |
| LSD20 | Máy CNC mini, Máy Laser, Máy SMT | Đa dụng, cân bằng tải trọng và kích thước |
| LSD25 | Robot công nghiệp, Máy đóng gói | Độ cứng cao, chịu tải tốt |
| LSD30 | Máy CNC, Trung tâm gia công | Vận hành ổn định khi tải lớn |
| LSD35 | Dây chuyền công nghiệp, Robot tải nặng | Độ cứng và tuổi thọ cao |
✅ Nên lựa chọn theo các tiêu chí sau:
- Theo tải trọng: Máy càng nặng, tải càng lớn thì nên chọn kích thước block lớn hơn.
- Theo không gian lắp đặt: Dòng LSD-H có thiết kế Low Profile (lắp thấp), phù hợp với các thiết bị bị giới hạn chiều cao.
- Theo hành trình: Hành trình dài nên sử dụng ray dài hơn hoặc bố trí nhiều con trượt để tăng độ ổn định.
- Theo tốc độ: Hệ thống chuyển động nhanh nên ưu tiên cấp chính xác cao và bôi trơn đầy đủ.
- Theo độ cứng: Máy CNC, Robot và thiết bị gia công chính xác nên sử dụng kích thước từ LSD20 trở lên để đảm bảo độ ổn định.
- Theo môi trường: Nếu làm việc trong môi trường nhiều bụi hoặc độ ẩm cao, cần lựa chọn phớt chắn bụi phù hợp và bảo trì định kỳ.
💡 Gợi ý lựa chọn nhanh
- 🔹 LSD15: Thiết bị nhỏ, không gian hẹp.
- 🔹 LSD20: Lựa chọn phổ biến nhất cho máy tự động.
- 🔹 LSD25: Robot công nghiệp và máy CNC cỡ vừa.
- 🔹 LSD30: Máy gia công yêu cầu độ cứng cao.
- 🔹 LSD35: Hệ thống tải nặng và dây chuyền sản xuất lớn.
Nếu chưa xác định được model phù hợp, Quý khách chỉ cần cung cấp tải trọng, hành trình, tốc độ và bản vẽ lắp đặt. HOÀNG ĐĂNG INDUSTRIAL sẽ hỗ trợ lựa chọn đúng Con Trượt Airtac LSD-H và Ray Trượt Airtac LSD-H phù hợp với ứng dụng thực tế.
📌 Khi Nào Nên Sử Dụng Con Trượt Airtac LSD-H?
Con Trượt Airtac LSD-H là lựa chọn phù hợp cho các hệ thống yêu cầu kích thước lắp đặt nhỏ gọn nhưng vẫn đảm bảo độ chính xác, độ cứng và khả năng chịu tải. Khi kết hợp cùng Ray Trượt Airtac LSD-H, sản phẩm tạo thành bộ Con Trượt Tuyến Tính Airtac có khả năng vận hành ổn định, đáp ứng tốt các ứng dụng trong máy CNC, robot công nghiệp và dây chuyền tự động hóa. Việc lựa chọn đúng Linear Guide Airtac LSD sẽ giúp hệ thống hoạt động bền bỉ và tối ưu hiệu suất của Ray Dẫn Hướng Airtac.
| Điều kiện sử dụng | Khuyến nghị |
|---|---|
| 📏 Không gian lắp đặt hạn chế | Thiết kế Low Profile giúp giảm chiều cao cụm dẫn hướng, phù hợp với các thiết bị có không gian lắp đặt thấp. |
| 🎯 Yêu cầu độ chính xác cao | Thích hợp cho các hệ thống cần chuyển động tuyến tính ổn định và độ lặp lại cao. |
| ⚙️ Chuyển động liên tục | Phù hợp với các dây chuyền sản xuất hoạt động liên tục nhờ hệ thống bi tuần hoàn và khả năng bôi trơn hiệu quả. |
| 🏭 Môi trường công nghiệp | Đáp ứng tốt trong nhà máy cơ khí, chế tạo máy, điện tử và hệ thống tự động hóa. |
| 🤖 Máy tự động và Robot | Là giải pháp phù hợp cho robot công nghiệp, máy CNC, máy Laser, máy SMT và máy đóng gói. |
| 💪 Yêu cầu độ cứng cao | Khả năng chịu tải theo nhiều hướng giúp hệ thống vận hành ổn định và hạn chế rung động. |
💡 Khuyến nghị từ HOÀNG ĐĂNG INDUSTRIAL
- ✔ Nên sử dụng khi cần tiết kiệm chiều cao lắp đặt nhưng vẫn đảm bảo độ cứng và khả năng chịu tải.
- ✔ Phù hợp với máy CNC, Robot công nghiệp, máy Laser, máy SMT và các dây chuyền tự động hóa.
- ✔ Lựa chọn đúng kích thước ray, tải trọng và cấp chính xác sẽ giúp hệ thống hoạt động ổn định hơn.
- ✔ Kết hợp đúng Con Trượt Airtac LSD-H với Ray Trượt Airtac LSD-H cùng series để đạt hiệu quả vận hành tối ưu.
- ✔ Bảo trì và bôi trơn định kỳ giúp kéo dài tuổi thọ của toàn bộ hệ thống Linear Guide Airtac LSD.
🏭 Ứng Dụng Của Con Trượt Airtac LSD-H
Con Trượt Airtac LSD-H được ứng dụng rộng rãi trong các hệ thống truyền động tuyến tính yêu cầu độ chính xác cao, kích thước nhỏ gọn và khả năng vận hành ổn định. Khi kết hợp với Ray Trượt Airtac LSD-H, sản phẩm tạo thành bộ Linear Guide Airtac LSD phù hợp với nhiều lĩnh vực công nghiệp, nhiều loại máy và các cơ cấu chuyển động tuyến tính hiện đại.
🏭 Theo Ngành Công Nghiệp
| Ngành | Ứng dụng |
|---|---|
| Cơ khí chế tạo | Máy CNC, trung tâm gia công, máy tiện, máy phay, máy mài. |
| Điện tử & SMT | Máy gắp linh kiện, máy SMT, thiết bị bán dẫn, dây chuyền điện tử. |
| Ô tô | Robot hàn, robot lắp ráp, dây chuyền sản xuất linh kiện ô tô. |
| Thực phẩm & Đồ uống | Máy chiết rót, máy đóng gói, dây chuyền sản xuất thực phẩm. |
| Bao bì | Máy cắt, máy dán thùng, máy in bao bì, máy đóng gói tự động. |
| Y tế | Thiết bị xét nghiệm, máy phân tích, thiết bị tự động trong phòng thí nghiệm. |
🤖 Theo Loại Thiết Bị
| Thiết bị | Ứng dụng |
|---|---|
| Máy CNC | Dẫn hướng các trục X, Y, Z. |
| Robot công nghiệp | Robot gắp, robot hàn, robot lắp ráp. |
| Máy Laser | Hệ thống chuyển động đầu cắt và bàn máy. |
| Máy SMT | Định vị đầu gắp linh kiện điện tử. |
| Máy đóng gói | Cơ cấu trượt, cấp liệu và định vị sản phẩm. |
| Máy in công nghiệp | Dẫn hướng cụm đầu in và bàn trượt. |
⚙️ Theo Chức Năng
| Chức năng | Mô tả |
|---|---|
| Dẫn hướng trục X / Y / Z | Đảm bảo chuyển động tuyến tính chính xác. |
| Cơ cấu nâng hạ | Hỗ trợ chuyển động lên xuống ổn định. |
| Bàn trượt tuyến tính | Sử dụng trong bàn trượt và cơ cấu dịch chuyển. |
| Cơ cấu định vị | Định vị chính xác trong máy tự động. |
| Module truyền động | Lắp trong các cụm Linear Module và hệ thống tự động hóa. |
💡 Ưu điểm khi ứng dụng Con Trượt Airtac LSD-H
- ✔ Thiết kế Low Profile giúp tiết kiệm chiều cao lắp đặt.
- ✔ Phù hợp nhiều ngành công nghiệp và nhiều loại thiết bị.
- ✔ Chịu tải theo bốn hướng, chuyển động chính xác và ổn định.
- ✔ Dễ tích hợp vào các hệ thống tự động hóa hiện đại.
- ✔ Vận hành bền bỉ, bảo trì đơn giản và tuổi thọ cao.
⭐ Ưu Điểm Của Con Trượt Airtac LSD-H
Con Trượt Airtac LSD-H được phát triển theo tiêu chuẩn Linear Guide Airtac hiện đại, mang lại khả năng dẫn hướng chính xác, chuyển động ổn định và tuổi thọ lâu dài. Khi kết hợp cùng Ray Trượt Airtac LSD-H, sản phẩm tạo thành hệ thống Con Trượt Tuyến Tính Airtac có độ cứng cao, ma sát thấp và đáp ứng tốt nhiều ứng dụng cơ khí chính xác cũng như tự động hóa công nghiệp.
① Hệ Thống Giữ Bi Thép Chính Xác
- ✔ Bi thép tuần hoàn có độ tròn cao giúp chuyển động mượt.
- ✔ Thiết kế giữ bi chống rơi khi tháo lắp.
- ✔ Ma sát thấp giúp giảm nhiệt trong quá trình vận hành.
- ✔ Tăng độ chính xác và tuổi thọ của Con Trượt Airtac LSD-H.
② Gia Công Chính Xác
- ✔ Bề mặt ray và block được gia công có độ chính xác cao.
- ✔ Giảm sai số lắp ráp và tăng khả năng đồng bộ.
- ✔ Chống mài mòn tốt khi vận hành liên tục.
- ✔ Đảm bảo chuyển động ổn định trong hệ thống Linear Guide Airtac.
③ Nắp Đầu Bảo Vệ Tích Hợp
- ✔ Phớt chắn bụi giúp hạn chế bụi và tạp chất.
- ✔ Che kín đầu vít, tăng tính thẩm mỹ.
- ✔ Bảo vệ hệ thống bi và rãnh dẫn hướng.
- ✔ Giảm chi phí bảo trì và kéo dài tuổi thọ Ray Trượt Airtac LSD-H.
🏆 Những Giá Trị Nổi Bật
| Ưu điểm | Lợi ích mang lại |
|---|---|
| 🎯 Độ chính xác cao | Giúp máy vận hành ổn định, giảm sai số gia công. |
| ⚙️ Ma sát thấp | Giảm hao mòn, chuyển động êm và tiết kiệm năng lượng. |
| 💪 Chịu tải bốn hướng | Đáp ứng nhiều điều kiện tải trọng trong thực tế. |
| 🛡️ Chống bụi hiệu quả | Bảo vệ bi tuần hoàn và kéo dài tuổi thọ hệ thống. |
| 🔧 Bảo trì đơn giản | Có đầu bơm mỡ tiêu chuẩn, dễ dàng bảo dưỡng định kỳ. |
| 🏭 Thiết kế Low Profile | Tiết kiệm không gian lắp đặt, phù hợp các máy có chiều cao hạn chế. |
💡 Lợi ích khi lựa chọn Con Trượt Airtac LSD-H
- ✔ Thiết kế Low Profile tối ưu cho các hệ thống có không gian lắp đặt thấp.
- ✔ Chuyển động tuyến tính chính xác, ổn định và êm ái.
- ✔ Khả năng chịu tải tốt theo nhiều hướng.
- ✔ Dễ dàng kết hợp với Ray Trượt Airtac LSD-H cùng series.
- ✔ Phù hợp cho máy CNC, Robot, Laser, SMT và dây chuyền tự động hóa.
- ✔ Chi phí đầu tư hợp lý nhưng vẫn đảm bảo hiệu suất vận hành cao.
🔍 So Sánh Các Dòng Con Trượt Airtac
Dòng Con Trượt Airtac được phát triển với nhiều kiểu kết cấu khác nhau nhằm đáp ứng đa dạng yêu cầu về tải trọng, không gian lắp đặt và phương pháp cố định. Mỗi dòng thuộc hệ thống Linear Guide Airtac đều sử dụng cơ cấu bi tuần hoàn 4 hướng, đảm bảo chuyển động tuyến tính chính xác, ma sát thấp và tuổi thọ cao.
Việc lựa chọn đúng Con Trượt Tuyến Tính Airtac sẽ giúp hệ thống hoạt động ổn định hơn, tối ưu chi phí đầu tư và nâng cao tuổi thọ thiết bị. Bảng dưới đây giúp Quý khách dễ dàng phân biệt bốn dòng phổ biến nhất gồm LSH, LSD, LSHF và LSDF.
| Tiêu chí | LSH | LSD | LSHF | LSDF |
|---|---|---|---|---|
| Kiểu block | Tiêu chuẩn | Lắp thấp (Low Profile) | Mặt bích | Mặt bích lắp thấp |
| Chiều cao | Tiêu chuẩn | Thấp | Tiêu chuẩn | Thấp |
| Kiểu lắp | Không mặt bích | Không mặt bích | Có mặt bích | Có mặt bích |
| Khả năng chịu tải | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| Độ cứng | Rất cao | Cao | Rất cao | Cao |
| Ưu điểm nổi bật | Cân bằng giữa tải trọng và độ chính xác | Tiết kiệm không gian lắp đặt | Độ ổn định cao nhờ mặt bích | Mặt bích kết hợp thiết kế Low Profile |
| Ứng dụng phù hợp | Máy CNC, Robot, Laser | Máy nhỏ gọn, Robot Compact | Máy tải trọng lớn, bàn trượt | Thiết bị tự động hóa cần tiết kiệm chiều cao |
💡 Nên Chọn Dòng Nào?
- LSH: Dòng tiêu chuẩn, phù hợp cho đa số máy CNC, Robot, Laser và hệ thống tự động hóa yêu cầu độ cứng cao.
- LSD: Thiết kế Low Profile giúp tiết kiệm chiều cao, thích hợp cho các thiết bị có không gian lắp đặt hạn chế.
- LSHF: Block mặt bích tăng diện tích liên kết, phù hợp với hệ thống chịu tải lớn hoặc rung động cao.
- LSDF: Kết hợp ưu điểm của mặt bích và thiết kế lắp thấp, phù hợp cho các máy compact nhưng vẫn yêu cầu khả năng chịu tải và độ ổn định tốt.
🔍 So Sánh Linear Guide Airtac Với HIWIN, PMI Và THK
Con Trượt Airtac LSD-H thuộc hệ thống Linear Guide Airtac LSD, sử dụng cơ cấu bi tuần hoàn 4 hướng, mang đến khả năng dẫn hướng chính xác, vận hành ổn định và tuổi thọ cao. Dòng sản phẩm này được ứng dụng rộng rãi trong máy CNC, robot công nghiệp, thiết bị tự động hóa, máy laser, máy SMT và nhiều hệ thống truyền động tuyến tính hiện đại.
Bên cạnh Airtac, thị trường còn có nhiều thương hiệu nổi tiếng như HIWIN, PMI và THK. Mỗi hãng đều có những ưu điểm riêng về danh mục sản phẩm, cấp chính xác, khả năng chịu tải và lĩnh vực ứng dụng. Bảng dưới đây giúp Quý khách dễ dàng so sánh và lựa chọn giải pháp phù hợp với yêu cầu kỹ thuật của từng dự án.
| Tiêu chí | AirTAC | HIWIN | PMI | THK |
|---|---|---|---|---|
| Xuất xứ | Đài Loan (Taiwan) | Đài Loan (Taiwan) | Đài Loan (Taiwan) | Nhật Bản (Japan) |
| Công nghệ dẫn hướng | Bi tuần hoàn 4 hướng | Bi tuần hoàn 4 hướng | Bi tuần hoàn 4 hướng | Bi tuần hoàn 4 hướng |
| Series phổ biến | LSH • LSD • LSHF • LSDF | HG • EG • MG • QH | MSA • MSB • MSR | HSR • SHS • SSR |
| Cấp chính xác | N / H / P | N / H / P / SP / UP | N / H / P / SP / UP | N / H / P / SP / UP |
| Khả năng chịu tải | ⭐⭐⭐⭐☆ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| Lĩnh vực ứng dụng | CNC, Robot, Laser, Tự động hóa | Máy CNC, Trung tâm gia công | Máy công nghiệp, Robot | Thiết bị chính xác, Robot, Máy công cụ |
| Khả năng thay thế | Theo kích thước tương đương | ✔ | ✔ | ✔ |
💡 Đánh Giá Tổng Quan
Con Trượt Airtac LSD-H là lựa chọn phù hợp cho các hệ thống cơ khí và tự động hóa yêu cầu độ chính xác cao với chi phí đầu tư hợp lý. Nhờ thiết kế Low Profile (lắp thấp), sản phẩm đặc biệt thích hợp cho những thiết bị có không gian lắp đặt hạn chế nhưng vẫn cần khả năng dẫn hướng ổn định và tuổi thọ lâu dài.
Trong khi đó, HIWIN, PMI và THK có lợi thế về danh mục sản phẩm rất lớn và nhiều cấp chính xác chuyên dụng cho các hệ thống tải trọng cao hoặc máy công cụ cao cấp. Việc lựa chọn thương hiệu nên dựa trên bản vẽ thiết kế, kích thước lắp đặt, tải trọng làm việc, môi trường vận hành và ngân sách đầu tư thay vì chỉ dựa vào tên thương hiệu.
HOÀNG ĐĂNG INDUSTRIAL hỗ trợ tư vấn lựa chọn Con Trượt Airtac, Ray Trượt Airtac cũng như các giải pháp thay thế tương đương HIWIN, PMI và THK theo đúng thông số kỹ thuật của từng ứng dụng thực tế.
🧱 Vật Liệu Chế Tạo Con Trượt Airtac LSD-H
Con Trượt Airtac LSD-H được chế tạo từ các vật liệu chất lượng cao nhằm đảm bảo độ chính xác, khả năng chịu tải và tuổi thọ lâu dài trong môi trường công nghiệp. Từng chi tiết của Con Trượt Tuyến Tính Airtac đều được gia công chính xác và kiểm soát nghiêm ngặt theo tiêu chuẩn của Linear Guide Airtac, giúp hệ thống vận hành ổn định trong thời gian dài.
🔩 Các vật liệu chính
- Thân con trượt (Block): Thép hợp kim cường độ cao, xử lý nhiệt và mài chính xác giúp tăng độ cứng, khả năng chịu tải và chống biến dạng.
- Ray dẫn hướng: Thép hợp kim chất lượng cao được tôi cứng bề mặt, đảm bảo khả năng chống mài mòn và duy trì độ chính xác trong quá trình làm việc.
- Bi tuần hoàn: Bi thép có độ cứng và độ tròn cao, giảm ma sát, chuyển động êm ái và nâng cao tuổi thọ của Ray Trượt Airtac LSD-H.
- Giá giữ bi (Retainer): Polymer kỹ thuật có độ bền cao giúp giữ bi tuần hoàn ổn định, hạn chế rơi bi khi tháo lắp và giảm tiếng ồn khi vận hành.
- Phớt chắn bụi: Cao su kỹ thuật chống mài mòn, ngăn bụi bẩn, dầu cắt gọt và tạp chất xâm nhập vào bên trong hệ thống dẫn hướng.
- Đầu bơm mỡ: Thép mạ chống gỉ, thuận tiện cho việc bảo dưỡng và bổ sung mỡ bôi trơn định kỳ.
⭐ Lợi ích của vật liệu chất lượng cao
- ✔ Gia tăng độ cứng và khả năng chịu tải.
- ✔ Chống mài mòn hiệu quả trong môi trường làm việc liên tục.
- ✔ Giảm ma sát, vận hành êm và chính xác.
- ✔ Chống oxy hóa và ăn mòn tốt khi làm việc trong môi trường công nghiệp.
- ✔ Kéo dài tuổi thọ cho Con Trượt Airtac LSD-H và Ray Dẫn Hướng Airtac.
- ✔ Giảm chi phí bảo trì và thay thế trong quá trình sử dụng.
Nhờ sử dụng vật liệu đạt tiêu chuẩn cùng quy trình xử lý nhiệt và gia công chính xác, Con Trượt Airtac LSD-H luôn duy trì độ ổn định cao, đáp ứng tốt các yêu cầu về độ chính xác, tốc độ và tải trọng trong các hệ thống máy CNC, robot công nghiệp, thiết bị tự động hóa và nhiều ứng dụng cơ khí hiện đại.
🛠️ Hướng Dẫn Lắp Đặt Con Trượt Airtac LSD-H
Việc lắp đặt đúng kỹ thuật giúp Con Trượt Airtac LSD-H hoạt động ổn định, duy trì độ chính xác và kéo dài tuổi thọ của Ray Trượt Airtac LSD-H. Trong quá trình lắp đặt, cần đảm bảo bề mặt gá đạt độ phẳng, ray dẫn hướng được căn chỉnh chính xác và con trượt luôn được giữ đúng vị trí để tránh làm rơi bi tuần hoàn.
🔧 Quy trình lắp đặt
- Bước 1 – Căn chỉnh ray dẫn hướng
Lắp Ray Dẫn Hướng Airtac lên bề mặt máy, vệ sinh sạch sẽ và siết bu lông tạm thời để căn chỉnh đúng vị trí theo bản vẽ thiết kế. - Bước 2 – Đưa con trượt lên ray
Đặt Con Trượt Tuyến Tính Airtac thẳng hàng với đầu ray, sau đó đẩy nhẹ nhàng để con trượt chuyển từ thanh dẫn lắp (ray giả) sang ray dẫn hướng chính. - Bước 3 – Rút thanh dẫn lắp
Sau khi con trượt đã ăn khớp hoàn toàn với ray, từ từ rút thanh dẫn lắp ra để hoàn tất quá trình lắp đặt mà không làm ảnh hưởng đến hệ thống bi tuần hoàn. - Bước 4 – Cố định và kiểm tra
Siết bu lông theo đúng mô-men khuyến nghị, kiểm tra chuyển động của con trượt trên toàn bộ hành trình và bổ sung mỡ bôi trơn nếu cần thiết.
⚠️ Lưu ý quan trọng khi lắp đặt
- Không rút thanh dẫn lắp trước khi con trượt được đưa hoàn toàn lên ray dẫn hướng.
- Không để bi thép rơi khỏi hệ thống tuần hoàn trong quá trình tháo lắp.
- Không dùng búa hoặc lực va đập mạnh lên Con Trượt Airtac LSD-H.
- Đảm bảo ray và bề mặt lắp đặt sạch bụi, không có ba via hoặc dị vật.
- Siết bu lông theo trình tự đối xứng để tránh biến dạng ray.
- Kiểm tra hành trình di chuyển trước khi đưa thiết bị vào vận hành.
💡 Khuyến nghị từ HOÀNG ĐĂNG INDUSTRIAL
Để đảm bảo Linear Guide Airtac đạt hiệu suất và tuổi thọ tối đa, nên sử dụng đúng mã Con Trượt Airtac LSD-H tương ứng với Ray Trượt Airtac LSD-H cùng kích thước và series. Sau khi lắp đặt, cần kiểm tra độ song song của ray, hành trình chuyển động và thực hiện bôi trơn định kỳ theo khuyến nghị của nhà sản xuất.
⚠️ Lưu Ý Khi Sử Dụng Con Trượt Airtac LSD-H
Để Con Trượt Airtac LSD-H và Ray Trượt Airtac LSD-H hoạt động ổn định, đạt độ chính xác cao và có tuổi thọ lâu dài, người sử dụng cần tuân thủ đúng các hướng dẫn về lắp đặt, vận hành và bảo dưỡng. Việc sử dụng đúng kỹ thuật không chỉ giúp hệ thống Linear Guide Airtac vận hành êm ái mà còn hạn chế hư hỏng và giảm chi phí bảo trì trong quá trình sử dụng.
📌 Những lưu ý quan trọng
- ✔ Chỉ sử dụng Con Trượt Airtac LSD-H với đúng Ray Dẫn Hướng Airtac cùng series và kích thước.
- ✔ Không tháo rời con trượt khỏi ray nếu không có thanh dẫn lắp (Ray giả) để tránh rơi bi tuần hoàn.
- ✔ Luôn giữ ray dẫn hướng và con trượt sạch sẽ, tránh bụi kim loại, cát, phoi sắt hoặc tạp chất bám vào bề mặt làm việc.
- ✔ Bổ sung mỡ bôi trơn định kỳ theo điều kiện vận hành và khuyến nghị của nhà sản xuất.
- ✔ Không vận hành vượt quá tải trọng, tốc độ hoặc mô-men cho phép của từng model.
- ✔ Tránh va đập mạnh hoặc dùng lực ép trực tiếp lên block trong quá trình lắp đặt và sử dụng.
- ✔ Kiểm tra định kỳ độ song song của ray, độ chặt bu lông và hành trình chuyển động để phát hiện sớm các dấu hiệu bất thường.
- ✔ Nếu làm việc trong môi trường nhiều bụi, nước làm mát hoặc hóa chất, nên trang bị thêm nắp che hoặc hệ thống bảo vệ ray dẫn hướng.
💡 Khuyến nghị từ HOÀNG ĐĂNG INDUSTRIAL
Để đảm bảo Con Trượt Tuyến Tính Airtac luôn đạt hiệu suất tối ưu, Quý khách nên lựa chọn đúng model theo tải trọng, hành trình, tốc độ, cấp chính xác và điều kiện làm việc thực tế. Trước khi đưa thiết bị vào vận hành chính thức, cần kiểm tra toàn bộ hệ thống, chạy thử không tải và xác nhận chuyển động ổn định trên toàn bộ hành trình.
Nếu cần thay thế hoặc lựa chọn model tương đương, đội ngũ kỹ thuật của HOÀNG ĐĂNG INDUSTRIAL sẵn sàng hỗ trợ tra cứu thông số và tư vấn giải pháp phù hợp cho từng ứng dụng cơ khí, CNC và tự động hóa.
🔧 Bảo Trì Con Trượt Airtac LSD-H
Việc bảo trì định kỳ giúp Con Trượt Airtac LSD-H duy trì độ chính xác, giảm ma sát, hạn chế mài mòn và kéo dài tuổi thọ của Ray Trượt Airtac LSD-H. Đối với các hệ thống Linear Guide Airtac hoạt động liên tục trong môi trường công nghiệp, việc kiểm tra và bôi trơn đúng chu kỳ sẽ giúp thiết bị vận hành ổn định, giảm thời gian dừng máy và tiết kiệm chi phí bảo dưỡng.
🛠️ Các hạng mục cần bảo trì
- Vệ sinh ray dẫn hướng: Loại bỏ bụi bẩn, phoi kim loại và dầu cũ bám trên bề mặt ray trước khi bổ sung mỡ bôi trơn.
- Bổ sung mỡ bôi trơn: Bơm mỡ đúng chủng loại thông qua đầu bơm mỡ của Con Trượt Tuyến Tính Airtac theo chu kỳ vận hành.
- Kiểm tra phớt chắn bụi: Đảm bảo phớt không bị rách, mòn hoặc hư hỏng để ngăn bụi và tạp chất xâm nhập.
- Kiểm tra độ siết bu lông: Định kỳ kiểm tra các bu lông cố định ray và con trượt nhằm tránh hiện tượng lỏng gây sai lệch vị trí.
- Kiểm tra chuyển động: Quan sát hành trình của block trên Ray Dẫn Hướng Airtac, nếu xuất hiện tiếng ồn, rung hoặc kẹt cần kiểm tra ngay.
- Kiểm tra mài mòn: Theo dõi tình trạng ray, bi tuần hoàn và bề mặt tiếp xúc để có kế hoạch thay thế khi cần thiết.
📅 Chu kỳ bảo trì khuyến nghị
| Hạng mục | Chu kỳ khuyến nghị |
|---|---|
| Vệ sinh ray và con trượt | Hàng tuần hoặc theo môi trường làm việc |
| Bổ sung mỡ bôi trơn | 3 – 6 tháng hoặc sau 100 – 300 km hành trình |
| Kiểm tra bu lông lắp đặt | Mỗi 3 tháng |
| Kiểm tra phớt chắn bụi | Mỗi 6 tháng |
| Kiểm tra tổng thể hệ thống | Mỗi 12 tháng hoặc theo số giờ vận hành |
💡 Khuyến nghị từ HOÀNG ĐĂNG INDUSTRIAL
Để Con Trượt Airtac LSD-H luôn đạt hiệu suất cao nhất, nên sử dụng mỡ bôi trơn chuyên dụng dành cho hệ thống dẫn hướng tuyến tính, đồng thời bảo trì theo đúng điều kiện làm việc thực tế. Đối với môi trường có nhiều bụi, hơi ẩm, nước làm mát hoặc tải trọng lớn, chu kỳ bảo dưỡng nên được rút ngắn để đảm bảo độ chính xác và kéo dài tuổi thọ của toàn bộ hệ thống Linear Guide Airtac.

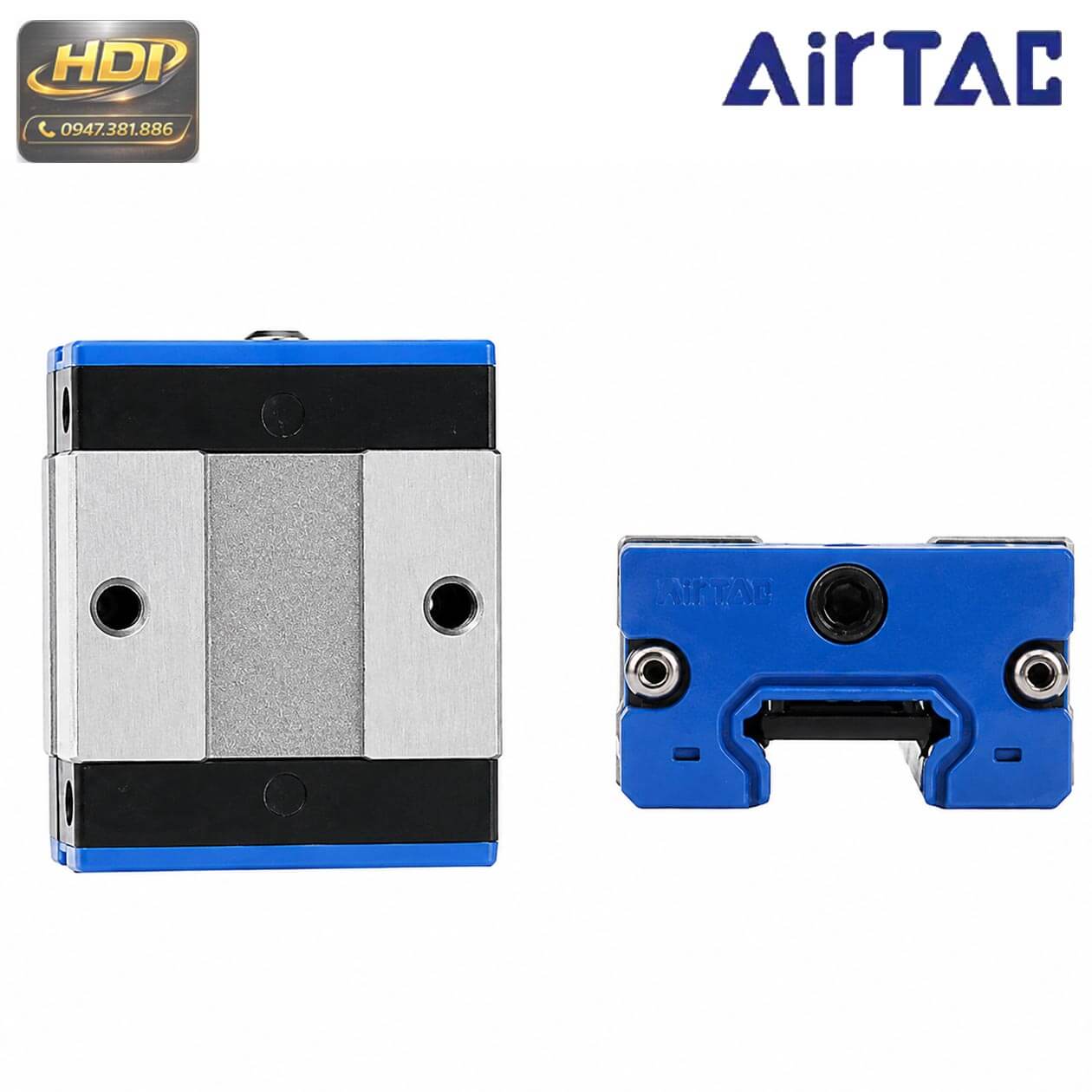

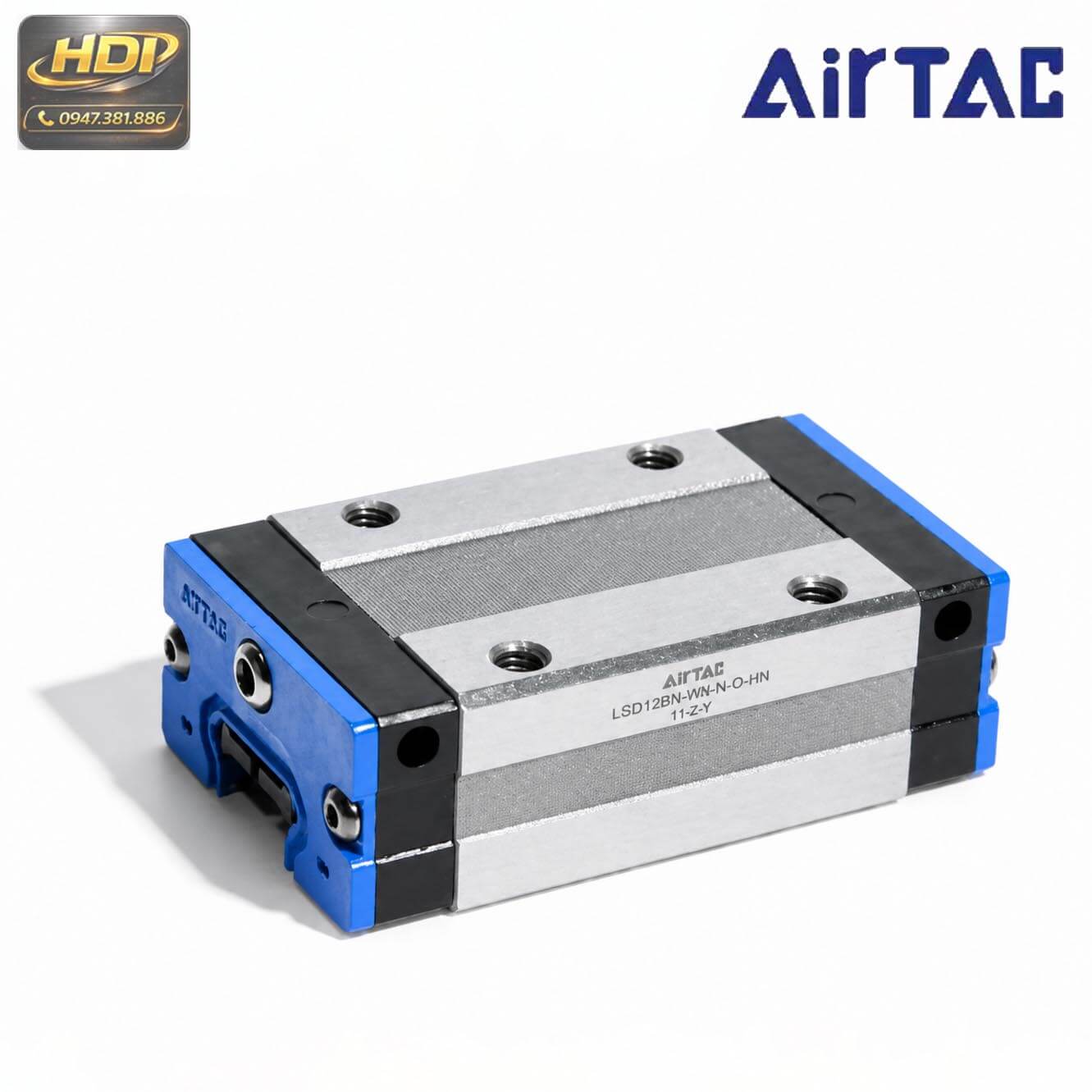

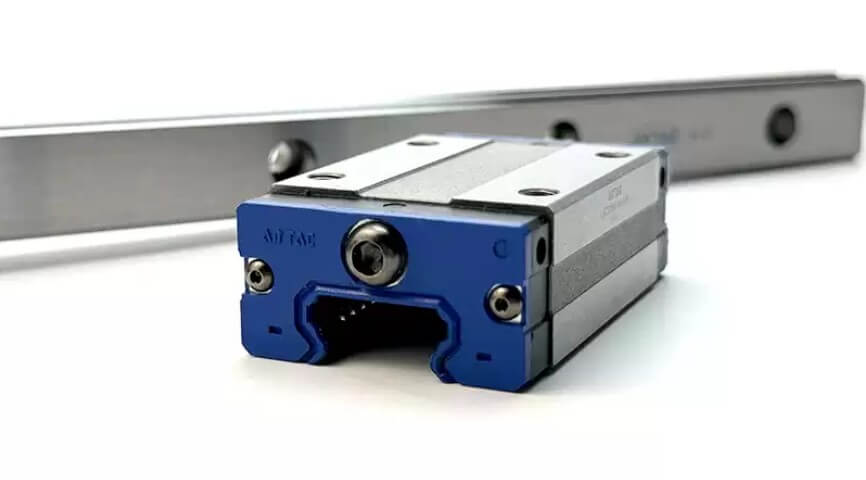

🖼️ Hình Ảnh Thực Tế Con Trượt Airtac LSD-H
Dưới đây là một số hình ảnh thực tế Con Trượt Airtac LSD-H do HOÀNG ĐĂNG INDUSTRIAL tổng hợp. Các hình ảnh thể hiện rõ thiết kế bên ngoài, kết cấu bi tuần hoàn, ray dẫn hướng, khả năng lắp đặt cũng như sản phẩm thực tế trước khi giao đến khách hàng.
Thông qua những hình ảnh này, Quý khách có thể dễ dàng nhận biết đặc điểm của Con Trượt Tuyến Tính Airtac, đánh giá chất lượng gia công, cấu tạo của Ray Trượt Airtac LSD-H và lựa chọn model phù hợp với hệ thống máy CNC, Robot, Laser hoặc dây chuyền tự động hóa.
💡 Lưu ý
Màu sắc, ký hiệu laser trên thân block và hình thức đóng gói có thể thay đổi theo từng lô sản xuất của nhà máy AirTAC nhưng không ảnh hưởng đến thông số kỹ thuật, khả năng lắp đặt hoặc chất lượng của sản phẩm. Nếu Quý khách cần hình ảnh đúng theo model hoặc kích thước cụ thể, vui lòng liên hệ HOÀNG ĐĂNG INDUSTRIAL để được hỗ trợ nhanh nhất.
🎬 Video Con Trượt Airtac LSD-H
HOÀNG ĐĂNG INDUSTRIAL đang cập nhật video thực tế về Con Trượt Airtac LSD-H,
Ray Trượt Airtac LSD-H, hướng dẫn lắp đặt, vận hành và bảo trì sản phẩm.
Video sẽ giúp Quý khách dễ dàng quan sát kết cấu, nguyên lý hoạt động, quy trình lắp đặt và ứng dụng thực tế của
Con Trượt Tuyến Tính Airtac trong các hệ thống máy CNC, robot và dây chuyền tự động hóa.
🎥 Video đang được cập nhật…
HOÀNG ĐĂNG INDUSTRIAL sẽ bổ sung video sản phẩm trong thời gian sớm nhất.
🏢 HOÀNG ĐĂNG INDUSTRIAL Cung Cấp Con Trượt Airtac LSD-H Chính Hãng Toàn Quốc
HOÀNG ĐĂNG INDUSTRIAL (HDI) là đơn vị chuyên cung cấp Con Trượt Airtac LSD-H, Ray Trượt Airtac LSD-H, Con Trượt Tuyến Tính Airtac, Linear Guide Airtac LSD và các dòng Ray Dẫn Hướng Airtac chính hãng, đáp ứng nhu cầu của nhà máy, doanh nghiệp cơ khí, hệ thống CNC và dây chuyền tự động hóa trên toàn quốc.
HDI hỗ trợ tra cứu model, tư vấn lựa chọn kích thước ray, loại con trượt, cấp chính xác, cấp tiền tải và cấu hình phù hợp theo yêu cầu kỹ thuật của từng ứng dụng. Đội ngũ kỹ thuật luôn sẵn sàng hỗ trợ giúp khách hàng lựa chọn đúng sản phẩm, tối ưu hiệu suất vận hành và chi phí đầu tư.
Chúng tôi cung cấp dịch vụ báo giá nhanh, giao hàng toàn quốc và hỗ trợ kỹ thuật trước, trong và sau bán hàng, giúp khách hàng dễ dàng triển khai các hệ thống Linear Guide Airtac LSH trong nhiều lĩnh vực công nghiệp hiện đại.
📍 Miền Bắc
- Hà Nội: Cung ứng nhanh tại Nam Từ Liêm, Đông Anh, Gia Lâm, Long Biên, Hoài Đức…
- Bắc Ninh (VSIP, Yên Phong, Quế Võ, Tiên Sơn, Amkor)
- Bắc Giang (Quang Châu, Vân Trung, Foxconn)
- Hải Phòng (Tràng Duệ, Đình Vũ, VSIP, Deep C, LG)
- Hải Dương (Đại An, Nam Sách)
- Hưng Yên (Thăng Long II, Phố Nối A, Phố Nối B)
- Vĩnh Phúc (Khai Quang, Bá Thiện)
- Thái Nguyên (Yên Bình, Samsung)
- Quảng Ninh (Đông Mai, Hải Yên)
- Hà Nam, Ninh Bình, Phú Thọ
📍 Miền Trung
- Thanh Hóa (Nghi Sơn)
- Nghệ An (VSIP, WHA Industrial Zone)
- Hà Tĩnh (Vũng Áng)
- Huế (Phú Bài)
- Đà Nẵng (Hòa Khánh, Liên Chiểu)
- Quảng Nam (Điện Nam – Điện Ngọc, Tam Thăng)
- Quảng Ngãi (VSIP, Dung Quất)
- Bình Định (Nhơn Hội)
- Khánh Hòa (Suối Dầu)
📍 Miền Nam
- TP. Hồ Chí Minh (Hiệp Phước, Tân Tạo, Linh Trung)
- Bình Dương (VSIP I, VSIP II, VSIP III, Mỹ Phước, Nam Tân Uyên, Sóng Thần)
- Đồng Nai (Amata, Long Thành, Nhơn Trạch, Long Đức)
- Long An (Long Hậu, Thuận Đạo, Tân Đức)
- Tây Ninh (Phước Đông)
- Bà Rịa – Vũng Tàu (Phú Mỹ, Đông Xuyên)
- Cần Thơ (Trà Nóc, Hưng Phú)
- Bình Phước, Tiền Giang, Vĩnh Long, An Giang
🚚 Cam Kết Cung Cấp & Hỗ Trợ Khách Hàng
| Hạng mục | Nội dung |
|---|---|
| 📌 Tư vấn lựa chọn Model | Hỗ trợ lựa chọn đúng Con Trượt Airtac LSD-H, kích thước ray, cấp chính xác và cấu hình phù hợp với từng ứng dụng. |
| 🔍 Tra cứu mã sản phẩm | Hỗ trợ kiểm tra model Ray Trượt Airtac LSD-H, Linear Guide Airtac và tư vấn sản phẩm tương đương khi cần. |
| 💰 Báo giá nhanh | Phản hồi báo giá nhanh cho doanh nghiệp, nhà máy, đại lý và đơn vị chế tạo máy. |
| 📄 Hóa đơn & Chứng từ | Cung cấp đầy đủ hóa đơn VAT, |
| 🚚 Giao hàng toàn quốc | Giao hàng nhanh đến Hà Nội, Hải Phòng, Đà Nẵng, TP.HCM, Bình Dương, Đồng Nai và các khu công nghiệp trên toàn quốc. |
| 🛠️ Hỗ trợ kỹ thuật | Hỗ trợ lắp đặt, bôi trơn, bảo trì và tư vấn sử dụng Linear Guide Airtac LSD đúng kỹ thuật. |
| 🤝 Hỗ trợ sau bán hàng | Đồng hành cùng khách hàng trong suốt quá trình sử dụng, hỗ trợ xử lý các vấn đề kỹ thuật và lựa chọn sản phẩm thay thế khi cần. |
📞 Liên Hệ Nhận Báo Giá Con Trượt Airtac LSD-H
Nếu Quý khách cần báo giá Con Trượt Airtac LSD-H, Ray Trượt Airtac LSD-H hoặc Linear Guide Airtac, vui lòng liên hệ HOÀNG ĐĂNG INDUSTRIAL để được tư vấn và hỗ trợ nhanh nhất.
☎ Hotline / Zalo: 0947 381 886
💬 Zalo: https://zalo.me/0947381886
🕒 Thời gian làm việc: Thứ 2 – Thứ 7 | 08:00 – 17:30
🚚 Giao hàng nhanh trên toàn quốc.
🧠 Câu Hỏi Thường Gặp (FAQ)
Dưới đây là những câu hỏi thường gặp khi lựa chọn
Con Trượt Airtac LSD-H,
Ray Trượt Airtac LSD-H,
Con Trượt Tuyến Tính Airtac và
Linear Guide Airtac.
Nội dung giúp Quý khách hiểu rõ đặc điểm kỹ thuật, cách lựa chọn, lắp đặt và sử dụng đúng sản phẩm.
1. Con Trượt Airtac LSD-H là gì? Có đặc điểm nổi bật nào?
Con Trượt Airtac LSD-H là dòng
Con Trượt Tuyến Tính Airtac
thuộc hệ
Linear Guide Airtac LSD,
được thiết kế theo kiểu Low Profile (lắp thấp), giúp tiết kiệm chiều cao lắp đặt nhưng vẫn duy trì độ cứng và khả năng chịu tải tốt. Cơ cấu bi tuần hoàn 4 hướng giúp chuyển động mượt, ma sát thấp và độ chính xác cao trong quá trình vận hành.
2. Con Trượt Airtac LSD-H có những model phổ biến nào?
Các model thông dụng gồm
LSD15HN, LSD15HL, LSD20HN, LSD20HL, LSD25HN, LSD25HL, LSD30HN, LSD30HL, LSD35HN và LSD35HL.
Mỗi model tương ứng với kích thước ray khác nhau, đáp ứng nhiều mức tải trọng và yêu cầu thiết kế của hệ thống cơ khí chính xác.
3. Con Trượt Airtac LSD-H sử dụng với loại ray nào?
Con Trượt Airtac LSD-H chỉ nên kết hợp với
Ray Trượt Airtac LSD-H
cùng series và cùng kích thước để đảm bảo độ chính xác, khả năng chịu tải và tuổi thọ của toàn bộ hệ thống dẫn hướng tuyến tính.
4. Con Trượt Airtac LSD-H khác LSH-H như thế nào?
LSD-H là dòng block lắp thấp (Low Profile) giúp tiết kiệm không gian, trong khi LSH-H là block tiêu chuẩn có chiều cao lớn hơn và độ cứng cao hơn. Việc lựa chọn phụ thuộc vào không gian lắp đặt, tải trọng và kết cấu của máy.
5. Con Trượt Airtac LSD-H phù hợp với những ứng dụng nào?
Sản phẩm được ứng dụng rộng rãi trong máy CNC, robot công nghiệp, máy laser, máy đóng gói, máy điện tử, máy SMT, thiết bị y tế, dây chuyền tự động hóa và nhiều hệ thống truyền động tuyến tính yêu cầu độ chính xác cao.
6. Khả năng chịu tải của Con Trượt Airtac LSD-H ra sao?
Khả năng chịu tải phụ thuộc vào từng model. Catalog AirTAC sẽ cung cấp đầy đủ tải trọng động (C), tải trọng tĩnh (C0) và mô-men MR, MP, MY để người dùng lựa chọn đúng sản phẩm theo điều kiện làm việc thực tế.
7. Dòng Airtac LSD-H có những cấp chính xác nào?
Thông thường sản phẩm có các cấp chính xác như N, H và P, phù hợp từ các ứng dụng thông thường đến các hệ thống cơ khí chính xác, robot và thiết bị tự động hóa tốc độ cao.
8. Có thể thay thế HIWIN hoặc PMI bằng Airtac LSD-H không?
Trong nhiều trường hợp, Airtac có thể thay thế các dòng tương đương của HIWIN hoặc PMI nếu kích thước lắp đặt, tải trọng và cấp chính xác phù hợp. Nên đối chiếu Catalog trước khi thay thế để đảm bảo khả năng tương thích.
9. Con Trượt Airtac LSD-H có cần bôi trơn định kỳ không?
Có. Việc bổ sung mỡ bôi trơn định kỳ giúp giảm ma sát, hạn chế mài mòn và kéo dài tuổi thọ của bi tuần hoàn. Chu kỳ bôi trơn phụ thuộc vào tải trọng, tốc độ và môi trường làm việc.
10. Bao lâu nên vệ sinh Ray Trượt Airtac LSD-H?
Nên vệ sinh ray định kỳ bằng khăn sạch và dung dịch phù hợp để loại bỏ bụi, dầu bẩn và phoi kim loại. Sau khi vệ sinh cần bổ sung mỡ bôi trơn trước khi đưa hệ thống trở lại hoạt động.
11. Làm sao để chọn đúng model Con Trượt Airtac LSD-H?
Người dùng nên lựa chọn theo tải trọng, hành trình, kích thước ray, không gian lắp đặt, tốc độ vận hành và cấp chính xác yêu cầu. Nếu chưa xác định được model phù hợp nên tham khảo Catalog hoặc liên hệ kỹ thuật để được tư vấn.
12. Con Trượt Airtac LSD-H có ưu điểm gì so với các dòng thông thường?
Ưu điểm nổi bật gồm thiết kế lắp thấp, chuyển động ổn định, ma sát thấp, độ chính xác cao, tuổi thọ dài, dễ lắp đặt và phù hợp với các hệ thống có không gian hạn chế.
13. HOÀNG ĐĂNG INDUSTRIAL có hỗ trợ lựa chọn model không?
Có. Đội ngũ kỹ thuật của HOÀNG ĐĂNG INDUSTRIAL hỗ trợ tra cứu model, đọc Catalog, lựa chọn ray và block phù hợp với tải trọng, hành trình và điều kiện làm việc thực tế.
14. Làm thế nào để nhận báo giá Con Trượt Airtac LSD-H nhanh nhất?
Chỉ cần gửi mã sản phẩm, hình ảnh, bản vẽ hoặc Catalog qua Hotline, Email hoặc Zalo. HOÀNG ĐĂNG INDUSTRIAL sẽ hỗ trợ kiểm tra tồn kho, tư vấn model tương đương và gửi báo giá trong thời gian sớm nhất.
15. HOÀNG ĐĂNG INDUSTRIAL có nhận đặt hàng theo yêu cầu không?
Có. Chúng tôi hỗ trợ đặt hàng theo chiều dài ray, số lượng con trượt, cấp chính xác, tiền tải và các yêu cầu kỹ thuật riêng của từng dự án. Đồng thời hỗ trợ giao hàng trên toàn quốc và tư vấn kỹ thuật trong suốt quá trình sử dụng.
🔎 Trung Tâm Tìm Kiếm & Tra Cứu Con Trượt Airtac LSD-H
Để thuận tiện cho việc tra cứu Con Trượt Airtac LSD-H,
Ray Trượt Airtac LSD-H, lựa chọn đúng model, kích thước và ứng dụng,
dưới đây là hệ thống từ khóa được kỹ sư, nhà máy và doanh nghiệp cơ khí tìm kiếm nhiều.
Danh mục này giúp người dùng tra cứu nhanh, tăng khả năng liên kết nội bộ (Internal Link)
và tối ưu SEO cho website.
🏷️ Từ khóa chính:
Con Trượt Airtac LSD-HRay Trượt Airtac LSD-HCon Trượt Tuyến Tính AirtacLinear Guide Airtac LSD-HRay Dẫn Hướng Airtac
📦 Model phổ biến:
LSD15HSLSD15HNLSD20HSLSD20HNLSD25HSLSD25HNLSD30HSLSD30HN
🔍 Từ khóa mở rộng:
Con Trượt AirtacRay Trượt AirtacLinear Guide AirtacLinear Rail AirtacGuide Block AirtacGuide Rail Airtac
Con Trượt Máy CNCRay Trượt Máy CNCCon Trượt Robot Công NghiệpCon Trượt Máy LaserCon Trượt Máy Đóng GóiCon Trượt Low Profile
Ray Dẫn Hướng Tuyến TínhLinear Motion GuideLinear Guide BlockLinear Guide RailBlock Ray TrượtThanh Trượt Tuyến Tính
Con Trượt Chính HãngRay Trượt Chính HãngAirtac TaiwanBáo Giá Con Trượt AirtacGiá Con Trượt Airtac LSD-HMua Con Trượt Airtac
Đại Lý Airtac Việt NamNhà Phân Phối AirtacCon Trượt Chính Xác CaoCon Trượt Bi Tuần HoànRay Trượt Chính Xác
📊 Khám Phá Các Con Trượt Và Sản Phẩm Liên Quan
Ngoài Con trượt tuyến tính Airtac , HOÀNG ĐĂNG INDUSTRIAL còn cung cấp đa dạng các dòng Ray Trượt Tuyến Tính, Con trượt tuyến tính , các thương hiệu dẫn hướng tuyến tính nổi tiếng cùng nhiều linh kiện truyền động và tự động hóa, đáp ứng nhu cầu thiết kế, chế tạo và bảo trì máy móc công nghiệp.
🔹 Các Series Con Trượt Airtac
- Con Trượt Airtac LSH-H
- Con Trượt Airtac LSH-F
- Con Trượt Airtac LSD-H
- Con Trượt Airtac LSD-F
- Con Trượt Airtac LRW
- Con Trượt Airtac LRM
- Con Trượt Airtac
🏆 Vì Sao Nên Chọn HOÀNG ĐĂNG INDUSTRIAL (HDI)?
HOÀNG ĐĂNG INDUSTRIAL (HDI) là đơn vị chuyên cung cấp các giải pháp truyền động tuyến tính và linh kiện cơ khí công nghiệp, phân phối chính hãng nhiều thương hiệu uy tín như AirTac, TBI Motion, HIWIN, PMI, CPC, STAF, THK, NSK… cùng đa dạng sản phẩm như Con Trượt Tuyến Tính, Ray Trượt, Vít Me Bi, Gối Đỡ, Khớp Nối, Vòng Bi và nhiều linh kiện tự động hóa khác phục vụ ngành cơ khí chế tạo máy trên toàn quốc.
Chúng tôi không chỉ cung cấp sản phẩm mà còn đồng hành cùng khách hàng từ khâu lựa chọn model, tư vấn kỹ thuật, lắp đặt đến bảo trì và thay thế linh kiện.
Chuyên Gia Truyền Động Tuyến Tính
Cung cấp đầy đủ Con Trượt, Ray Trượt, Vít Me Bi, Gối Đỡ, Khớp Nối và nhiều linh kiện truyền động phục vụ máy CNC, Robot, máy Laser và dây chuyền tự động hóa.
Tư Vấn Kỹ Thuật Chuyên Sâu
Hỗ trợ đọc bản vẽ, tra mã sản phẩm, lựa chọn đúng model, tính toán tải trọng và tư vấn phương án thay thế tương đương phù hợp với từng ứng dụng.
Nguồn Hàng Đa Dạng
Kho hàng nhiều kích thước và model, đáp ứng nhanh nhu cầu thay thế, bảo trì và sản xuất của doanh nghiệp với thời gian giao hàng tối ưu.
Giao Hàng Toàn Quốc
Hỗ trợ giao hàng nhanh đến các nhà máy, khu công nghiệp và doanh nghiệp trên toàn quốc bằng các đơn vị vận chuyển uy tín.
Báo Giá Nhanh – Giá Cạnh Tranh
Tiếp nhận yêu cầu và phản hồi báo giá nhanh chóng. Hỗ trợ chiết khấu cho đại lý, doanh nghiệp và các dự án có số lượng lớn.
Đồng Hành Sau Bán Hàng
Hướng dẫn lắp đặt, bôi trơn, bảo trì định kỳ và hỗ trợ kỹ thuật trong suốt quá trình sử dụng nhằm giúp hệ thống vận hành ổn định lâu dài.
⭐ Cam Kết Từ HOÀNG ĐĂNG INDUSTRIAL
- ✅ Cung cấp sản phẩm chất lượng cao.
- ✅ Hỗ trợ tra cứu và lựa chọn đúng model.
- ✅ Báo giá nhanh, tư vấn tận tình.
- ✅Đầy đủ hóa đơn tài chính VAT hợp pháp và chứng từ đi kèm đơn hàng.
- ✅ Linh kiện được đóng gói cẩn thận, chống va đập, trầy xước, giao hàng nhanh
- ✅ Có trách nhiệm với các dịch vụ hỗ trợ kỹ thuật trước và sau bán hàng.
📞 Liên Hệ Nhận Báo Giá Ngay
Quý khách cần tư vấn kỹ thuật, lựa chọn model hoặc nhận báo giá Con Trượt Airtac, vui lòng liên hệ HOÀNG ĐĂNG INDUSTRIAL.
☎️ Hotline hỗ trợ kỹ thuật: 0947 381 886
💬 Zalo tư vấn giải pháp nhanh: 0947 381 886
🌐 Hệ thống Website chính thức: hoangdangindustrial.com
📝 Yêu cầu báo giá: Gửi thông tin tại đây
🚀 HOÀNG ĐĂNG INDUSTRIAL – Luôn sẵn sàng đồng hành cùng sự phát triển và hiệu suất vận hành bền bỉ trong mọi dự án cơ khí và tự động hóa của bạn!
Đánh giá
Chưa có đánh giá nào.
