Con Trượt Airtac LSD-F Chính Hãng | Thanh trượt Airtac LSD-F

💡 Tóm tắt nhanh

• Dòng sản phẩm: Linear Guide Airtac LSD-F.
• Thiết kế: Con trượt mặt bích lắp thấp (Low Profile Flange Block).
• Kiểu bi: Bi tuần hoàn 4 hướng.
• Đặc điểm: Chịu tải cao, diện tích lắp lớn, độ cứng vững tốt, chiều cao thấp.
• Model: LSD15F1S, LSD15F1N, LSD20F1S, LSD20F1N, LSD25F1S, LSD25F1N, LSD30F1S, LSD30F1N.

⭐ Các dòng Con Trượt Airtac phổ biến

• ✓ Series LSD – Con trượt tuyến tính lắp thấp (Low Assembly).
• ✓ Series LSH – Con trượt tuyến tính tiêu chuẩn (Standard Height).
• ✓ Block vuông tiêu chuẩn và block vuông loại ngắn.
• ✓ Block mặt bích tiêu chuẩn, mặt bích ngắn và mặt bích dài.
• ✓ Tương thích hoàn toàn với Ray Trượt Airtac cùng Series.
• ✓ Phù hợp cho máy CNC, robot công nghiệp, máy cắt laser, máy đóng gói và dây chuyền tự động hóa.

💡 Lưu ý: Thông số tải trọng, kích thước lắp đặt, mô-men cho phép và kích thước chi tiết của từng model LSD15F1S, LSD15F1N, LSD20F1S, LSD20F1N, LSD25F1S, LSD25F1N, LSD30F1S, LSD30F1N… sẽ khác nhau. Vui lòng tham khảo bảng thông số kỹ thuật hoặc liên hệ HOÀNG ĐĂNG INDUSTRIAL để được cung cấp Catalogue Airtac và tư vấn lựa chọn đúng model.

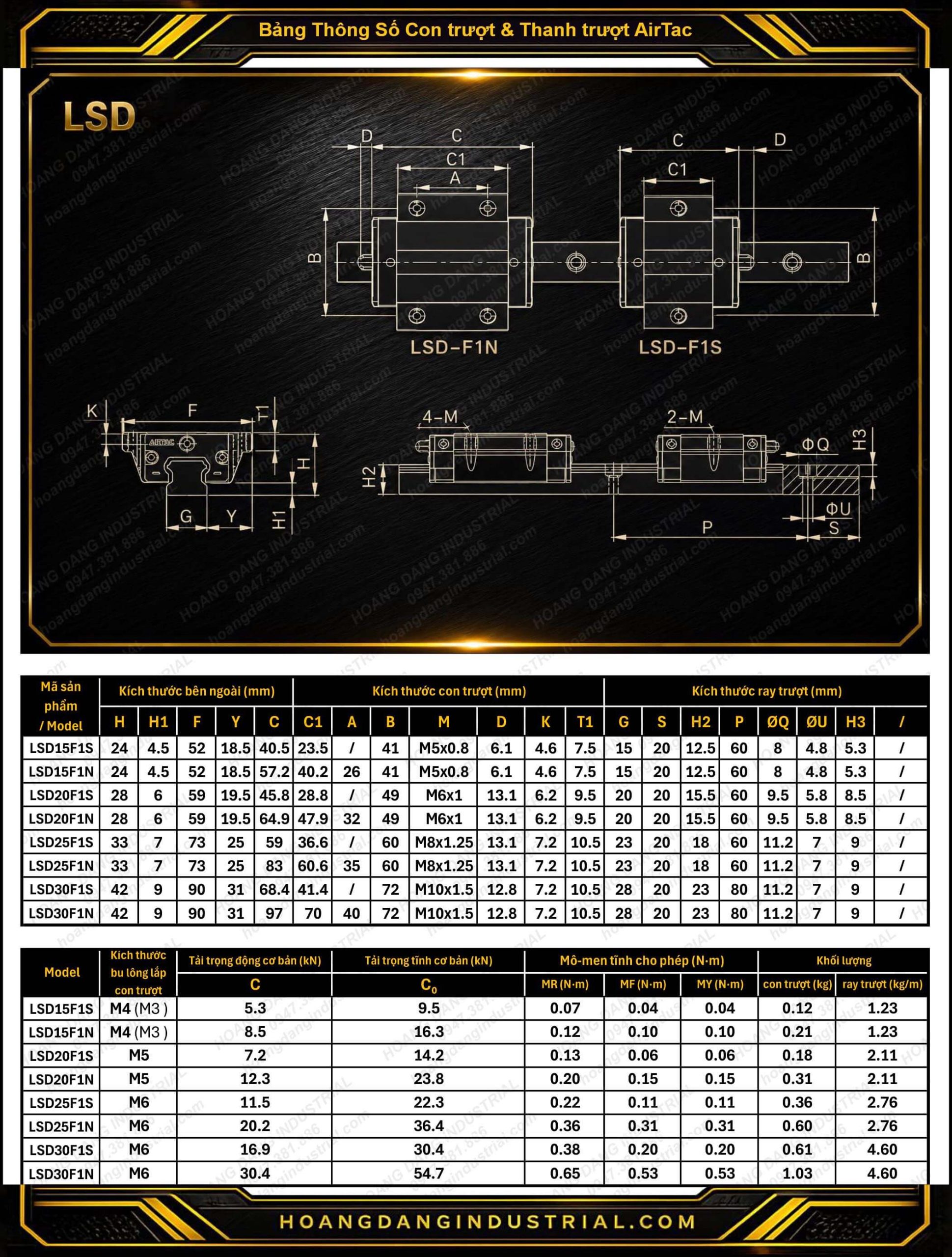

📐 BẢNG THÔNG SỐ KỸ THUẬT AIRTAC LSD-F SERIES

Con trượt Airtac LSD-F Series gồm hai phiên bản
F1S (ngắn) và
F1N (dài),
thiết kế mặt bích giúp tăng khả năng chịu tải, độ cứng cao và phù hợp cho các hệ thống tự động hóa yêu cầu độ chính xác lớn.

💡 Gợi ý lựa chọn:

• Size 15: Phù hợp cho thiết bị điện tử, Robot mini, cơ cấu dẫn hướng tải nhẹ.
• Size 20: Lựa chọn phổ biến cho máy CNC mini, máy Laser, máy tự động hóa.
• Size 25: Đáp ứng tốt các hệ thống Robot, máy đóng gói và thiết bị cơ khí chính xác.
• Size 30: Thích hợp cho các ứng dụng tải trọng lớn, yêu cầu độ cứng cao và vận hành liên tục.
• Loại S (Short): Block ngắn, tiết kiệm không gian, phù hợp khi hành trình ngắn.
• Loại N (Standard): Block tiêu chuẩn, khả năng chịu tải và mô-men lớn hơn, phù hợp đa số hệ thống công nghiệp.

💡 Lời khuyên từ HOÀNG ĐĂNG INDUSTRIAL:

Nếu chưa xác định được kích thước phù hợp, hãy cung cấp các thông tin như tải trọng, chiều dài ray, hành trình làm việc, hướng chịu lực và môi trường vận hành. Đội ngũ kỹ thuật sẽ hỗ trợ lựa chọn đúng Con Trượt Airtac LSD-F, giúp hệ thống hoạt động ổn định, tăng tuổi thọ và tối ưu chi phí đầu tư.

✅ Nên sử dụng Con Trượt Airtac LSD-F khi:

• Cần tăng diện tích lắp đặt để cố định chắc chắn trên bàn máy hoặc cụm cơ cấu.
• Không gian theo chiều cao bị hạn chế nhưng vẫn yêu cầu độ cứng và khả năng chịu tải cao.
• Hệ thống thường xuyên chịu mô-men lật, mô-men xoắn hoặc tải lệch tâm.
• Cần dẫn hướng chính xác cho các cơ cấu chuyển động tốc độ cao.
• Máy hoạt động liên tục với yêu cầu độ ổn định và tuổi thọ lớn.
• Cần giảm rung động, giảm sai số trong quá trình gia công hoặc định vị.
• Muốn thay thế hoặc nâng cấp các hệ thống Ray Dẫn Hướng Airtac có cùng kích thước lắp đặt.

🎯 Dòng LSD-F đặc biệt phù hợp với:

• Máy CNC và trung tâm gia công.
• Robot công nghiệp và Robot gắp sản phẩm.
• Máy cắt Laser, Plasma.
• Máy đóng gói, máy dán nhãn tốc độ cao.
• Thiết bị SMT và dây chuyền lắp ráp điện tử.
• Bàn trượt định vị chính xác.
• Máy in công nghiệp và hệ thống tự động hóa.
• Các cơ cấu truyền động tuyến tính yêu cầu độ cứng lớn.

💡 Mẹo lựa chọn:

Nếu hệ thống cần tiết kiệm chiều cao lắp đặt nhưng phải tăng khả năng cố định và chịu mô-men, hãy ưu tiên Con Trượt Airtac LSD-F. Thiết kế mặt bích giúp phân bố lực đều hơn so với block tiêu chuẩn, đặc biệt phù hợp với các thiết bị công nghiệp yêu cầu độ cứng và độ chính xác cao trong thời gian vận hành dài.

🏭 Theo ngành công nghiệp

• ✔ Cơ khí chế tạo máy.
• ✔ Tự động hóa công nghiệp.
• ✔ Điện tử và bán dẫn.
• ✔ Ô tô và linh kiện ô tô.
• ✔ Thực phẩm và đồ uống.
• ✔ Bao bì và in ấn.
• ✔ Thiết bị y tế.
• ✔ Logistics và kho vận thông minh.
• ✔ Năng lượng và thiết bị công nghiệp.

🤖 Theo loại thiết bị

• ✔ Máy CNC và trung tâm gia công.
• ✔ Robot công nghiệp.
• ✔ Máy cắt Laser, Plasma.
• ✔ Máy SMT.
• ✔ Máy đóng gói tự động.
• ✔ Máy dán nhãn.
• ✔ Máy in công nghiệp.
• ✔ Máy kiểm tra và đo lường.
• ✔ Dây chuyền lắp ráp tự động.

⚙️ Theo chức năng

• ✔ Dẫn hướng trục X, Y, Z.
• ✔ Bàn trượt tuyến tính.
• ✔ Cơ cấu nâng hạ.
• ✔ Cơ cấu định vị chính xác.
• ✔ Cơ cấu gắp và dịch chuyển Robot.
• ✔ Module truyền động tuyến tính.
• ✔ Hệ thống Pick & Place.
• ✔ Cơ cấu trượt chịu tải cao.
• ✔ Hệ thống chuyển động chính xác trong dây chuyền tự động hóa.

💡 Gợi ý lựa chọn

Nếu hệ thống cần khả năng chịu mô-men lớn, độ cứng cao và không gian lắp đặt hạn chế theo chiều cao, Con Trượt Airtac LSD-F là lựa chọn phù hợp hơn so với các dòng block tiêu chuẩn. Thiết kế mặt bích giúp tăng diện tích bắt bulong, nâng cao độ ổn định và đáp ứng tốt các yêu cầu của máy CNC, robot công nghiệp và dây chuyền tự động hóa hiện đại.

① Hệ thống giữ bi thép thông minh

• ✔ Thiết kế giữ bi chống rơi khi tháo lắp con trượt.
• ✔ Bi thép đạt cấp chính xác cao, chuyển động mượt và ổn định.
• ✔ Ma sát thấp, giảm hao mòn trong quá trình vận hành.
• ✔ Dễ dàng bảo trì, thay thế và lắp đặt.
• ✔ Nâng cao tuổi thọ của Con Trượt Tuyến Tính Airtac và ray dẫn hướng.

② Gia công chính xác cao

• ✔ Bề mặt ray và block được mài chính xác, độ nhám thấp.
• ✔ Độ chính xác lắp ghép cao, giảm sai số khi vận hành.
• ✔ Tăng khả năng chống mài mòn trong môi trường làm việc liên tục.
• ✔ Chuyển động tuyến tính êm ái, ít rung động.
• ✔ Phù hợp với các hệ thống yêu cầu độ chính xác cao như CNC và Robot.

③ Thiết kế mặt bích lắp thấp chắc chắn

• ✔ Thiết kế mặt bích (Flange Type) giúp tăng diện tích bắt bulông.
• ✔ Khả năng chịu mô-men xoắn và tải trọng nhiều hướng tốt hơn.
• ✔ Chiều cao block thấp giúp tiết kiệm không gian lắp đặt.
• ✔ Phân bố lực đều trên bề mặt máy, tăng độ cứng vững cho toàn hệ thống.
• ✔ Phù hợp với các thiết bị yêu cầu độ ổn định và tải trọng lớn.

④ Vận hành bền bỉ trong môi trường công nghiệp

• ✔ Phớt chắn bụi hạn chế bụi bẩn và tạp chất xâm nhập.
• ✔ Hệ thống bôi trơn giúp duy trì chuyển động ổn định.
• ✔ Làm việc liên tục với độ tin cậy cao.
• ✔ Tuổi thọ dài, giảm chi phí bảo trì và thay thế.
• ✔ Thích hợp cho dây chuyền sản xuất hoạt động 24/7.

💡 Lợi thế nổi bật của Airtac LSD-F

So với dòng LSD-H, Con Trượt Airtac LSD-F được bổ sung mặt bích mở rộng, giúp tăng diện tích lắp đặt, nâng cao khả năng chịu tải và chịu mô-men xoắn. Đây là lựa chọn lý tưởng cho các hệ thống yêu cầu độ cứng cao, độ ổn định lớn và không gian lắp đặt theo chiều cao hạn chế như máy CNC, robot công nghiệp, máy laser và dây chuyền tự động hóa.

💡 Nên Chọn Dòng Nào?

• LSH: Dòng tiêu chuẩn, phù hợp cho hầu hết các hệ thống cơ khí và tự động hóa.
• LSD: Thiết kế lắp thấp, thích hợp khi cần giảm chiều cao cụm dẫn hướng.
• LSH-F: Thiết kế mặt bích tiêu chuẩn, tăng diện tích lắp đặt và khả năng chịu mô-men.
• LSD-F: Kết hợp ưu điểm của block lắp thấp và mặt bích, giúp tiết kiệm không gian nhưng vẫn đảm bảo độ cứng, khả năng chịu tải và chịu mô-men cao. Đây là lựa chọn tối ưu cho các hệ thống yêu cầu độ chính xác, độ ổn định và tải trọng lớn trong không gian lắp đặt hạn chế.

💡 Đánh Giá Tổng Quan

• AirTAC: Mang lại hiệu quả đầu tư cao, chất lượng ổn định, đầy đủ cấp chính xác và dễ thay thế theo tiêu chuẩn quốc tế. Phù hợp cho đa số hệ thống cơ khí và tự động hóa.
• HIWIN: Thương hiệu phổ biến với nhiều Series và cấp chính xác, được sử dụng rộng rãi trong ngành máy CNC.
• PMI: Có khả năng chịu tải tốt, độ bền cao và được nhiều nhà chế tạo máy công nghiệp lựa chọn.
• THK: Thương hiệu tiên phong về ray dẫn hướng tuyến tính, nổi bật với độ chính xác rất cao và tuổi thọ dài.

Đối với các hệ thống yêu cầu block mặt bích lắp thấp, khả năng chịu tải lớn và tiết kiệm không gian, Con Trượt Airtac LSD-F là giải pháp có hiệu quả kinh tế cao, dễ thay thế và tương thích với nhiều hệ thống Ray Trượt Airtac, đồng thời đáp ứng tốt các yêu cầu về độ chính xác trong máy CNC, Robot, máy Laser và dây chuyền tự động hóa.

⭐ Ưu điểm của vật liệu chế tạo

• ✔ Thân block bằng thép hợp kim có độ cứng cao, chịu tải và chịu va đập tốt.
• ✔ Bi thép đạt tiêu chuẩn ISO 3290 – G10, đảm bảo chuyển động chính xác và ổn định.
• ✔ Bề mặt được tôi cứng và mài chính xác giúp giảm ma sát, chống mài mòn hiệu quả.
• ✔ Phớt chắn bụi chất lượng cao giúp bảo vệ hệ thống bi tuần hoàn trong môi trường công nghiệp.
• ✔ Vật liệu có khả năng chống oxy hóa, làm việc bền bỉ trong điều kiện vận hành liên tục.
• ✔ Góp phần kéo dài tuổi thọ của Con Trượt Airtac LSD-F và Ray Dẫn Hướng Airtac.

💡 Lưu ý:

Để phát huy tối đa tuổi thọ của Con Trượt Tuyến Tính Airtac LSD-F, nên sử dụng đúng loại mỡ bôi trơn, vệ sinh ray định kỳ và tránh để bụi kim loại hoặc nước làm mát xâm nhập trực tiếp vào hệ thống bi tuần hoàn.

🔹 Bước 1: Chuẩn bị bề mặt lắp đặt

• ✔ Làm sạch hoàn toàn bề mặt lắp đặt của ray và đế máy.
• ✔ Kiểm tra độ phẳng và độ song song của mặt lắp.
• ✔ Loại bỏ bụi bẩn, dầu cũ và ba via trước khi lắp.
• ✔ Chuẩn bị đầy đủ bulông, cờ lê lực và mỡ bôi trơn.

🔹 Bước 2: Đưa con trượt lên ray dẫn hướng

• ✔ Đặt Con Trượt Airtac LSD-F thẳng hàng với đầu ray.
• ✔ Sử dụng thanh dẫn lắp (Ray giả) đi kèm để chuyển block sang ray chính.
• ✔ Đẩy nhẹ và liên tục, tránh rung lắc hoặc va đập.
• ✔ Không dùng lực mạnh hoặc đóng búa trực tiếp lên block.

🔹 Bước 3: Cố định ray và mặt bích

• ✔ Lắp ray dẫn hướng vào thân máy và siết bulông theo thứ tự từ giữa ra hai đầu.
• ✔ Đặt cụm máy lên mặt bích của block rồi lắp bulông cố định.
• ✔ Siết bulông theo mô-men khuyến nghị của nhà sản xuất.
• ✔ Kiểm tra lại độ song song của hai ray trước khi vận hành.

🔹 Bước 4: Bôi trơn và kiểm tra vận hành

• ✔ Bơm mỡ qua đầu bơm mỡ cho đến khi mỡ mới phân bố đều.
• ✔ Di chuyển block qua lại nhiều lần để mỡ phủ đều hệ thống bi tuần hoàn.
• ✔ Kiểm tra chuyển động phải êm, không có tiếng kêu bất thường.
• ✔ Chạy thử không tải trước khi đưa máy vào vận hành chính thức.

⚠️ Lưu Ý Khi Lắp Đặt

• ❗ Không rút thanh dẫn lắp (ray giả) trước khi block được đưa hoàn toàn lên ray chính.
• ❗ Không để bi thép rơi ra khỏi hệ thống tuần hoàn.
• ❗ Không lắp lệch tâm hoặc siết bulông quá lực quy định.
• ❗ Không để bụi kim loại hoặc vật cứng lọt vào rãnh ray.
• ❗ Sau khi hoàn thành lắp đặt, nên bôi trơn trước khi vận hành lần đầu.

💡 Mẹo kỹ thuật từ HOÀNG ĐĂNG INDUSTRIAL

Đối với Con Trượt Airtac LSD-F, nhờ thiết kế mặt bích lắp thấp, nên ưu tiên sử dụng toàn bộ các lỗ bắt bulông trên mặt bích để phân bố tải trọng đồng đều. Điều này giúp tăng độ cứng vững, cải thiện khả năng chịu mô-men và kéo dài tuổi thọ của hệ thống Ray Trượt Airtac LSD-F, đặc biệt trên máy CNC, Robot công nghiệp và các thiết bị tự động hóa có tải trọng lớn.

🔸 Trong quá trình lắp đặt

• ✔ Không tháo rời block khỏi ray khi không có thanh dẫn lắp (ray giả).
• ✔ Không để bi thép rơi ra ngoài hệ thống tuần hoàn.
• ✔ Lắp đúng chiều chuyển động của con trượt và ray dẫn hướng.
• ✔ Siết bulông đúng mô-men theo khuyến nghị của nhà sản xuất.
• ✔ Kiểm tra độ song song của các ray trước khi đưa máy vào vận hành.

🔸 Trong quá trình vận hành

• ✔ Không vận hành vượt quá tải trọng và mô-men cho phép.
• ✔ Tránh va đập mạnh hoặc chịu tải xung kích liên tục.
• ✔ Không để bụi kim loại, phoi cắt hoặc tạp chất bám vào ray.
• ✔ Hạn chế để nước, dung dịch làm mát hoặc hóa chất ăn mòn tiếp xúc trực tiếp với con trượt.
• ✔ Đảm bảo tải trọng được phân bố đều trên mặt bích của block.

🔸 Bôi trơn và vệ sinh

• ✔ Bôi trơn định kỳ bằng mỡ chuyên dụng cho Linear Guide.
• ✔ Vệ sinh bề mặt ray trước khi bổ sung mỡ mới.
• ✔ Kiểm tra tình trạng phớt chắn bụi và đầu bơm mỡ thường xuyên.
• ✔ Nếu thiết bị hoạt động trong môi trường nhiều bụi, nên rút ngắn chu kỳ bảo dưỡng.
• ✔ Không sử dụng mỡ bôi trơn đã nhiễm bụi hoặc lẫn tạp chất.

🔸 Kiểm tra định kỳ

• ✔ Kiểm tra độ êm khi con trượt di chuyển trên ray.
• ✔ Theo dõi tiếng ồn, rung động hoặc hiện tượng kẹt bất thường.
• ✔ Kiểm tra độ lỏng của bulông cố định ray và mặt bích.
• ✔ Thay thế phớt chắn bụi nếu có dấu hiệu mòn hoặc hư hỏng.
• ✔ Ngừng vận hành và kiểm tra ngay khi phát hiện dấu hiệu bất thường.

⚠️ Khuyến nghị từ HOÀNG ĐĂNG INDUSTRIAL

Đối với Con Trượt Airtac LSD-F, nên tận dụng đầy đủ các vị trí bắt bulông trên mặt bích để tăng độ cứng vững và phân bố tải trọng đồng đều. Đồng thời, cần bôi trơn định kỳ và giữ sạch Ray Trượt Airtac LSD-F nhằm duy trì độ chính xác của hệ thống Linear Guide Airtac, đặc biệt trong các ứng dụng CNC, Robot công nghiệp, máy Laser và dây chuyền tự động hóa hoạt động liên tục.

🛢️ Bôi trơn định kỳ

• ✔ Sử dụng mỡ bôi trơn chuyên dụng dành cho Linear Guide Airtac.
• ✔ Bơm mỡ qua đầu bơm mỡ của block đến khi mỡ mới phân bố đều trong hệ thống bi tuần hoàn.
• ✔ Bổ sung mỡ sau mỗi 100 ~ 300 km hành trình hoặc 3 ~ 6 tháng tùy theo điều kiện làm việc.
• ✔ Với môi trường nhiều bụi, nhiệt độ cao hoặc tải nặng, nên rút ngắn chu kỳ bôi trơn.

🧹 Vệ sinh hệ thống

• ✔ Lau sạch bề mặt ray bằng khăn mềm trước khi bôi mỡ mới.
• ✔ Loại bỏ bụi, phoi kim loại và dầu bẩn bám trên ray dẫn hướng.
• ✔ Không sử dụng dung môi có tính ăn mòn mạnh để vệ sinh.
• ✔ Giữ sạch khu vực xung quanh con trượt nhằm hạn chế tạp chất xâm nhập.

🔍 Kiểm tra định kỳ

• ✔ Kiểm tra độ êm của chuyển động khi block di chuyển trên ray.
• ✔ Kiểm tra độ lỏng của bulông cố định ray và mặt bích.
• ✔ Theo dõi tiếng ồn, rung động hoặc hiện tượng kẹt bất thường.
• ✔ Kiểm tra phớt chắn bụi, đầu bơm mỡ và tình trạng rò rỉ mỡ bôi trơn.
• ✔ Thay thế linh kiện khi phát hiện dấu hiệu mòn hoặc hư hỏng.

📅 Chu kỳ bảo trì khuyến nghị

💡 Khuyến nghị từ HOÀNG ĐĂNG INDUSTRIAL

Đối với Con Trượt Airtac LSD-F, việc bảo trì đúng chu kỳ sẽ giúp hệ thống Con Trượt Tuyến Tính Airtac luôn vận hành chính xác, giảm chi phí sửa chữa và kéo dài tuổi thọ của Ray Dẫn Hướng Airtac. Trong môi trường nhiều bụi, độ ẩm cao hoặc làm việc liên tục 24/7, nên tăng tần suất vệ sinh và bôi trơn để đảm bảo hiệu suất tối ưu.

📷 Hình ảnh minh họa bao gồm

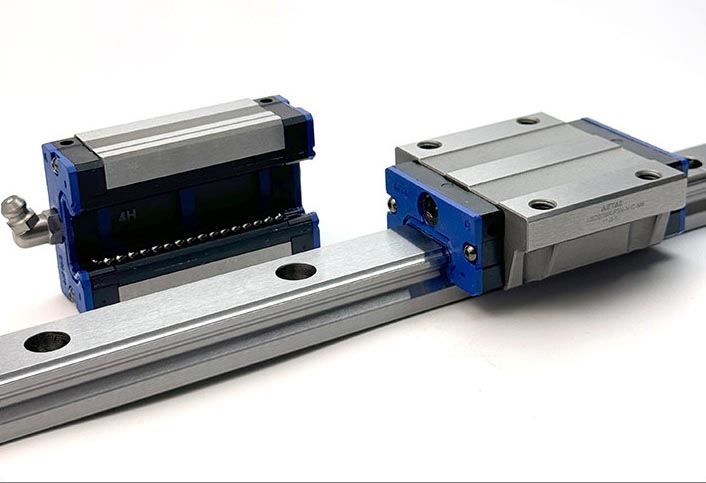

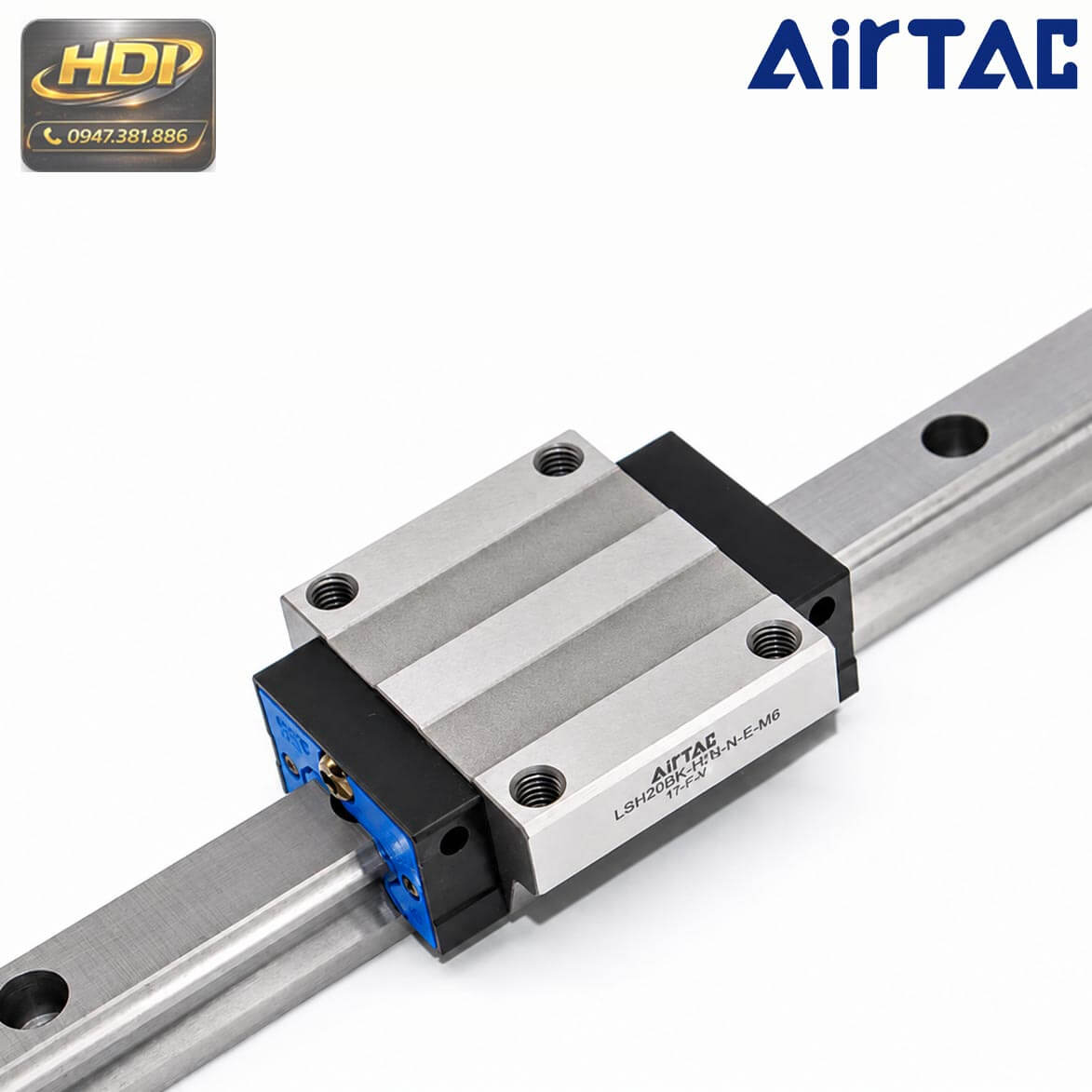

• ✔ Con Trượt AirTAC LSH-F lắp trên Ray Trượt AirTAC.

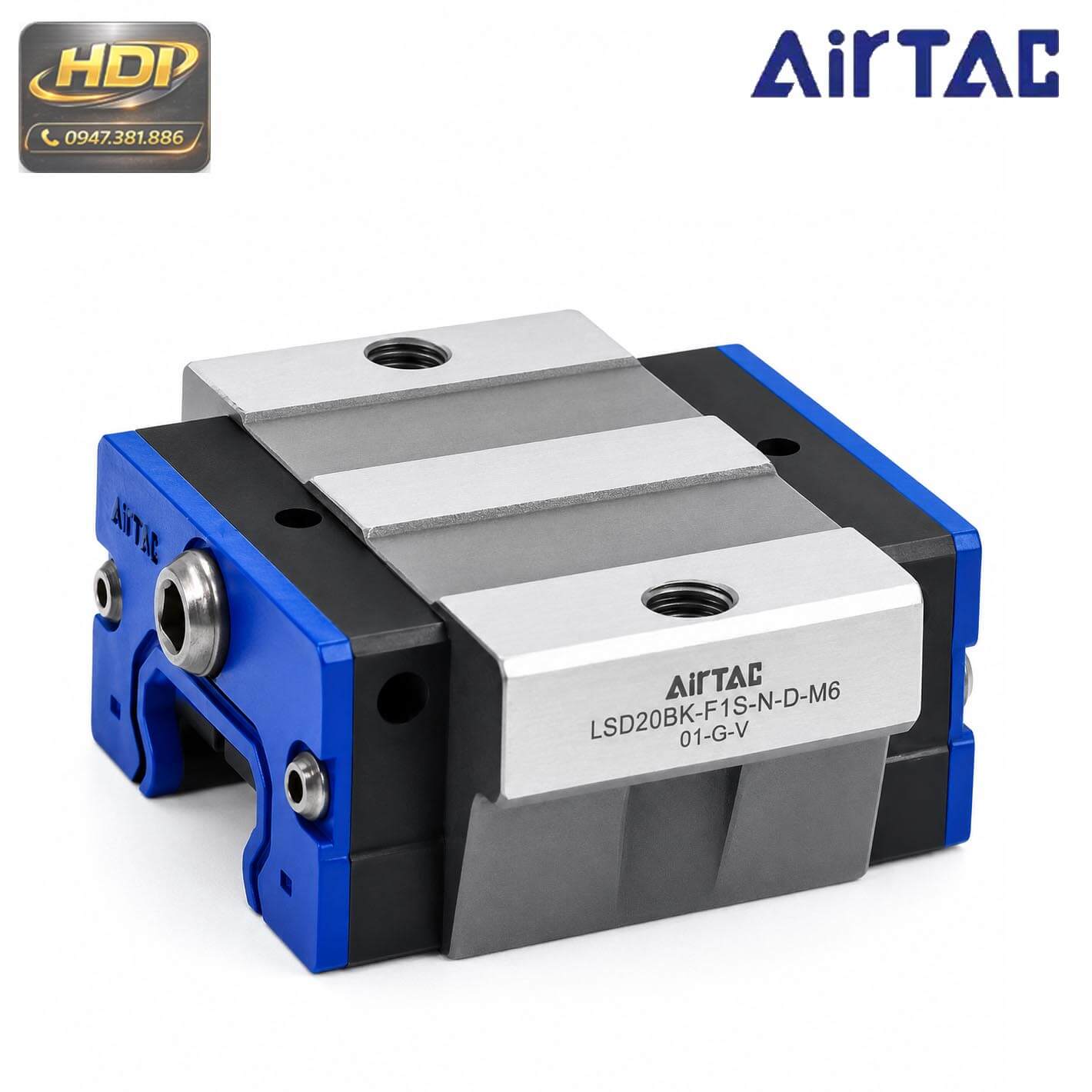

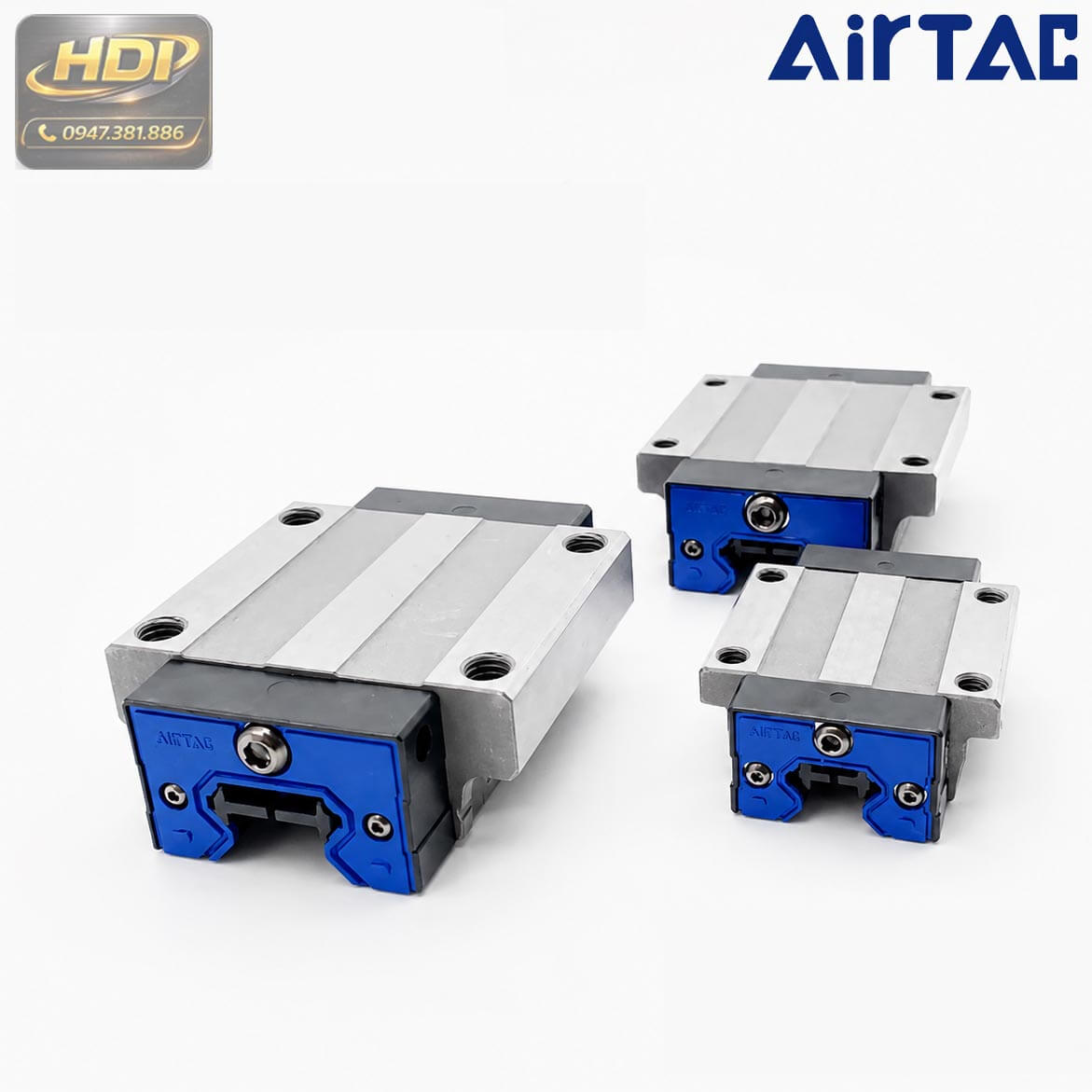

• ✔ Hình ảnh sản phẩm thực tế ở nhiều góc nhìn.
• ✔ Hệ thống bi tuần hoàn và kết cấu bên trong con trượt.

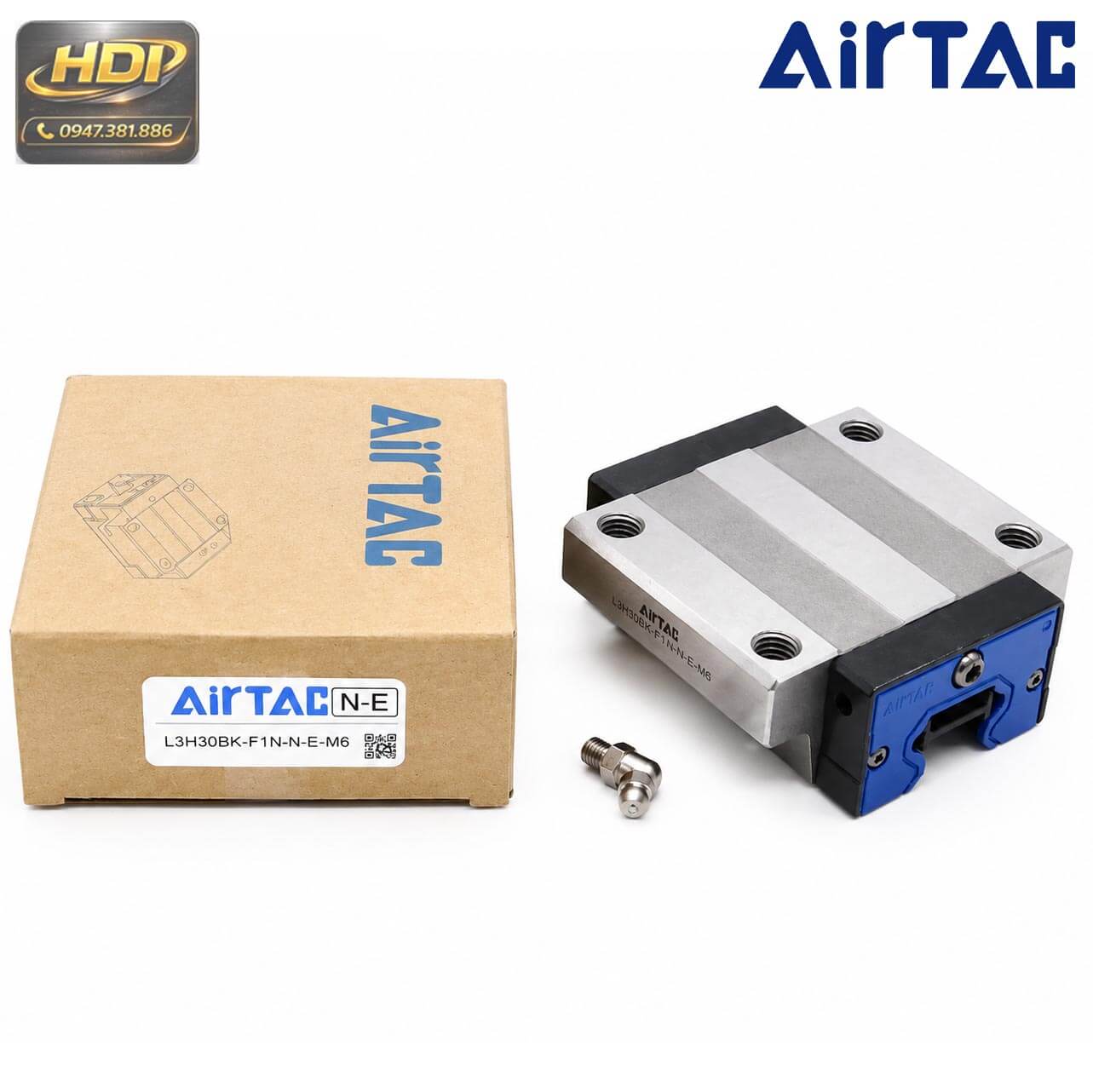

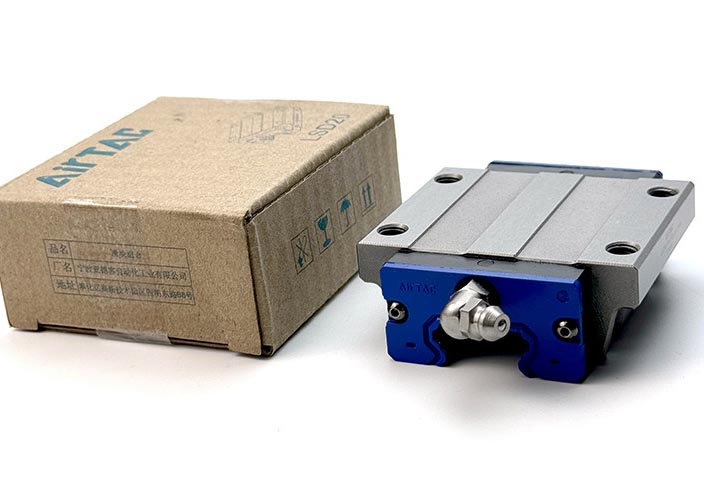

• ✔ Hình ảnh đóng gói chính hãng AirTAC.
• ✔ Chi tiết đầu bơm mỡ, phớt chắn bụi và các vị trí lắp đặt.
• ✔ Ứng dụng thực tế trong hệ thống Linear Guide AirTAC.

📌 Lưu ý:

Hình ảnh có thể khác nhau giữa từng model, kích thước hoặc phiên bản của dòng Con Trượt AirTAC LSD-F. Để xác nhận đúng mã sản phẩm, kích thước và cấu hình theo yêu cầu, vui lòng liên hệ HOÀNG ĐĂNG INDUSTRIAL để được tư vấn và gửi hình ảnh thực tế của model tương ứng.

🎬 Video Con Trượt Airtac LSD-F

HOÀNG ĐĂNG INDUSTRIAL đang cập nhật video thực tế về Con Trượt Airtac LSD-F,
Ray Trượt Airtac LSD-F, hướng dẫn lắp đặt, vận hành và bảo trì sản phẩm.
Video sẽ giúp Quý khách dễ dàng quan sát kết cấu, nguyên lý hoạt động, quy trình lắp đặt và ứng dụng thực tế của
Con Trượt Tuyến Tính Airtac trong các hệ thống máy CNC, robot và dây chuyền tự động hóa.
