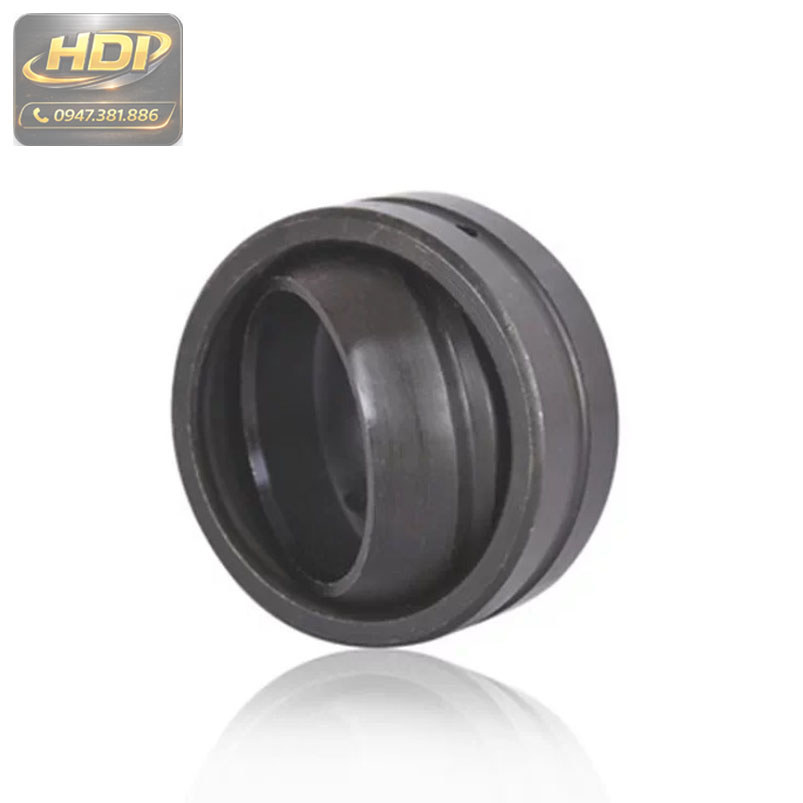

🔩 Vòng Bi Mắt Trâu GEG Là Gì?
Vòng bi mắt trâu GEG (Spherical Plain Bearing GEG..ES, GEG..ES-2RS) là dòng vòng bi khớp cầu chịu tải nặng, được thiết kế để làm việc trong điều kiện tải trọng lớn và môi trường công nghiệp khắc nghiệt. So với dòng GE tiêu chuẩn, vòng bi GEG có kết cấu chắc chắn hơn, khả năng chịu lực tốt hơn và thường được sử dụng trong các thiết bị cơ khí tải nặng.
Vòng bi GEG có cấu tạo gồm vòng trong và vòng ngoài với bề mặt cầu tiếp xúc trực tiếp với nhau. Nhờ cấu trúc này, vòng bi có thể chịu được tải trọng hướng tâm lớn và cho phép chuyển động góc linh hoạt.
Dòng GEG thường có hai loại chính:
- GEG..ES – loại tiêu chuẩn
- GEG..ES-2RS – loại có phớt chắn bụi
Hai loại này giúp tăng độ bền và giảm hao mòn trong quá trình sử dụng.
⚙️ Đặc Điểm
Vòng bi mắt trâu GEG có nhiều đặc điểm nổi bật:
- Khả năng chịu tải trọng lớn
- Kết cấu chắc chắn
- Chịu lực tốt
- Chuyển động linh hoạt
- Hoạt động ổn định
- Tuổi thọ cao
- Có loại chống bụi
- Phù hợp môi trường tải nặng
Dòng GEG đặc biệt phù hợp cho các thiết bị yêu cầu độ bền cao.
📐 Bảng Thông Số Kỹ Thuật Vòng Bi Mắt Trâu GEG
(Dựa đúng theo bảng bạn gửi)
| Model | d (mm) | D (mm) | B (mm) | C (mm) | d1 min (mm) |
|---|---|---|---|---|---|
| GEG4E | 4 | 14 | 7 | 4 | 7 |
| GEG5E | 5 | 16 | 9 | 5 | 8 |
| GEG6E | 6 | 16 | 9 | 5 | 9 |
| GEG8E | 8 | 19 | 11 | 6 | 11 |
| GEG10ES | 10 | 22 | 12 | 7 | 13 |
| GEG12ES | 12 | 26 | 15 | 9 | 16 |
| GEG15ES | 15 | 30 | 16 | 10 | 19 |
| GEG17ES | 17 | 35 | 20 | 12 | 21 |
| GEG20ES | 20 | 42 | 25 | 16 | 24 |
| GEG25ES | 25 | 47 | 28 | 18 | 29 |
| GEG30ES | 30 | 55 | 32 | 20 | 34 |
| GEG35ES | 35 | 62 | 35 | 22 | 39 |
| GEG40ES | 40 | 68 | 40 | 25 | 44 |
| GEG45ES | 45 | 75 | 43 | 28 | 50 |
| GEG50ES | 50 | 90 | 56 | 36 | 57 |
| GEG60ES | 60 | 105 | 63 | 44 | 67 |
| GEG70ES | 70 | 120 | 70 | 45 | 77 |
| GEG80ES | 80 | 130 | 75 | 50 | 87 |
| GEG90ES | 90 | 150 | 85 | 55 | 98 |
| GEG100ES | 100 | 160 | 85 | 55 | 110 |
| GEG110ES | 110 | 180 | 100 | 70 | 122 |
| GEG120ES | 120 | 210 | 115 | 70 | 132 |
| GEG140ES | 140 | 230 | 130 | 80 | 151 |
| GEG160ES | 160 | 260 | 135 | 80 | 176 |
| GEG180ES | 180 | 290 | 155 | 100 | 196 |
| GEG200ES | 200 | 320 | 165 | 100 | 220 |
| GEG220ES | 220 | 340 | 175 | 100 | 243 |
| GEG240ES | 240 | 370 | 190 | 100 | 263 |
| GEG260ES | 260 | 400 | 205 | 120 | 285 |
📏 Kích Thước Phổ Biến
Một số model được sử dụng nhiều:
GEG25ES
GEG30ES
GEG35ES
GEG40ES
GEG50ES
GEG60ES
Đây là nhóm kích thước phổ biến nhất.
🧩 Cấu Tạo
Vòng bi GEG gồm:
- Vòng trong chịu tải
- Vòng ngoài chịu lực
- Bề mặt cầu
- Lỗ bôi trơn
- Phớt chắn bụi (tùy loại)
Thiết kế này giúp tăng độ bền.
🔄 Nguyên Lý Hoạt Động
Vòng bi GEG hoạt động dựa trên chuyển động trượt giữa hai bề mặt cầu.
Khi tải trọng tác động:
- Vòng trong quay
- Cho phép chuyển động góc
- Giảm ma sát
- Tăng độ ổn định
Nhờ đó hệ thống vận hành trơn tru.
🏭 Ứng Dụng
Vòng bi GEG thường dùng trong:
- Máy xây dựng
- Máy công nghiệp
- Thiết bị thủy lực
- Máy khai thác
- Máy nông nghiệp
- Cơ cấu chịu tải lớn
- Hệ thống truyền động
Đây là dòng rất phổ biến trong ngành cơ khí nặng.
⭐ Ưu Điểm
Các ưu điểm nổi bật:
- Chịu tải lớn
- Độ bền cao
- Hoạt động ổn định
- Tuổi thọ dài
- Giảm ma sát
- Hiệu suất cao
🔍 So Sánh Với GE
| Loại | Đặc điểm |
|---|---|
| GE | tải trung bình |
| GEG | tải nặng |
👉 GEG chịu lực tốt hơn.
🧱 Vật Liệu Chế Tạo
Vòng bi GEG được sản xuất từ:
- Thép chịu lực
- Thép hợp kim
- Thép nhiệt luyện
- Vật liệu chống mài mòn
Giúp tăng độ bền.
🛠️ Hướng Dẫn Lắp Đặt
Các bước:
- Làm sạch vị trí lắp
- Đặt vòng bi đúng vị trí
- Lắp trục
- Kiểm tra độ chắc
- Bôi trơn nếu cần
⚠️ Lưu Ý Khi Sử Dụng
- Không vượt tải
- Kiểm tra định kỳ
- Bảo dưỡng thường xuyên
- Tránh môi trường ăn mòn mạnh
📦 Vì Sao Nên Chọn
Hoàng Đăng Industrial cung cấp:
- Đầy đủ kích thước
- Hàng chất lượng cao
- Giá tốt
- Hỗ trợ kỹ thuật
- Giao hàng nhanh
🧠 Câu Hỏi Thường Gặp (FAQ)
GEG chịu tải bao nhiêu?
Phụ thuộc kích thước, phù hợp tải lớn.
GEG khác GE thế nào?
GEG chịu tải lớn hơn GE.
Có loại chống bụi không?
Có, GEG..ES-2RS.
