🔩 Máy Ép Khí Nén 4 Trụ 40mm là gì?
Máy Ép Khí Nén 4 Trụ 40mm là thiết bị tạo lực ép sử dụng xi lanh khí nén làm cơ cấu truyền động, kết hợp hệ thống 4 trụ dẫn hướng và bàn làm việc để thực hiện các thao tác ép trong sản xuất công nghiệp.
Với kết cấu 4 trụ, cụm bàn ép được định hướng trong quá trình chuyển động, tạo nền tảng phù hợp cho các công đoạn cần đưa lực theo phương ép xuống. Tùy cấu hình, dòng máy có thể sử dụng xi lanh 40-50, 40-63 hoặc 40-80, tương ứng mức lực ép theo thông số cung cấp là 100 kg, 160 kg và 260 kg.
Trong thực tế, máy ép khí nén có thể được bố trí khuôn hoặc đồ gá trên bàn làm việc để thực hiện các công đoạn như ép phôi khí nén, ép lắp, dập định hình hoặc các thao tác gia công phù hợp với yêu cầu của từng dây chuyền.
Nhờ sử dụng nguồn khí nén và cơ cấu xi lanh, thiết bị phù hợp với các doanh nghiệp, xưởng cơ khí và dây chuyền sản xuất đang cần một giải pháp máy ép bằng xilanh có kết cấu 4 trụ. Trong những ứng dụng phù hợp, máy cũng có thể được sử dụng như một dạng máy dập khí nén cho các thao tác cần lực ép theo phương thẳng đứng.
⚙️ Tổng quan máy ép khí nén 4 Trụ 40mm
Máy Ép Khí Nén 4 Trụ 40mm là dòng thiết bị được thiết kế cho các công đoạn tạo lực ép trong sản xuất công nghiệp, sử dụng xi lanh khí nén kết hợp với hệ thống 4 trụ dẫn hướng và bàn làm việc. Cấu trúc này tạo thành một cụm ép tương đối gọn, phù hợp với những dây chuyền, xưởng cơ khí và vị trí sản xuất cần bố trí thiết bị có kích thước không quá lớn.
Điểm đáng chú ý của dòng máy ép khí nén 4 trụ 40mm là có nhiều cấu hình xi lanh để lựa chọn theo nhu cầu lực ép. Các phiên bản được cung cấp gồm 40-50, 40-63 và 40-80, tương ứng mức lực ép theo thông số của sản phẩm là 100 kg, 160 kg và 260 kg. Nhờ đó, doanh nghiệp có thể lựa chọn cấu hình gần với yêu cầu thực tế thay vì sử dụng một mức lực cố định cho mọi ứng dụng.
Lực ép: 100 kg
Lực ép: 160 kg
Lực ép: 260 kg
🔧 Kết cấu và không gian làm việc
Máy sử dụng kết cấu 4 trụ để định hướng chuyển động của cụm bàn ép. Bàn làm việc có thể bố trí khuôn hoặc đồ gá tùy theo công đoạn sản xuất.
Theo thông số cung cấp, kích thước máy là 400 × 350 × 700 mm, phạm vi làm việc khoảng 300 × 200 mm và chiều cao làm việc trong khoảng 65–165 mm.
Với không gian làm việc này, máy ép phôi khí nén có thể được bố trí cho các chi tiết, phôi hoặc cụm sản phẩm có kích thước phù hợp với khuôn và đồ gá thực tế. Việc lựa chọn khuôn cần căn cứ vào hình dạng sản phẩm, vị trí tác động lực và yêu cầu của từng công đoạn.
💨 Hệ thống khí nén và cơ cấu ép
Cơ cấu tạo lực của máy ép bằng xilanh dựa trên nguồn khí nén đưa vào xi lanh để tạo chuyển động của piston. Thông số nguồn khí được cung cấp cho dòng máy là 0.3–0.8 MPa. Khi kết hợp với khuôn hoặc đồ gá phù hợp, chuyển động của xi lanh có thể được sử dụng cho các thao tác ép, lắp ráp hoặc tạo hình theo yêu cầu ứng dụng.
Máy Ép Khí Nén 4 Trụ 40mm phù hợp với doanh nghiệp đang tìm giải pháp ép sử dụng khí nén, có kết cấu 4 trụ, nhiều lựa chọn lực ép từ 100–260 kg và bàn làm việc có thể bố trí khuôn hoặc đồ gá.
Đây là dòng máy hướng đến các ứng dụng ép phôi, ép lắp, dập định hình và những công đoạn gia công cần cơ cấu tạo lực bằng xi lanh.
✨ Đặc điểm nổi bật máy ép khí nén
Máy Ép Khí Nén 4 Trụ 40mm được thiết kế theo kết cấu 4 trụ dẫn hướng, sử dụng xi lanh khí nén để tạo lực ép và có nhiều lựa chọn cấu hình theo nhu cầu sử dụng. Đây là giải pháp phù hợp cho các doanh nghiệp cần máy ép khí nén nhỏ gọn, dễ bố trí và có thể kết hợp khuôn hoặc đồ gá cho từng công đoạn sản xuất.
Kết cấu 4 trụ ổn định
Hệ thống 4 trụ tạo kết cấu dẫn hướng cho cụm bàn ép, hỗ trợ duy trì chuyển động
theo phương ép trong quá trình làm việc. Bàn làm việc có thể bố trí khuôn hoặc
đồ gá tùy theo yêu cầu của từng công đoạn.
Tạo lực bằng xi lanh khí nén
Cơ cấu máy ép bằng xilanh sử dụng khí nén để tạo chuyển động
ép. Nguồn khí theo thông số cung cấp nằm trong khoảng 0.3–0.8 MPa,
phù hợp với hệ thống khí nén được chuẩn bị cho thiết bị.
Nhiều mức lực ép
Dòng máy có các cấu hình 40-50, 40-63 và 40-80, tương ứng
lực ép theo thông số là 100 kg, 160 kg và 260 kg. Doanh nghiệp
có thể lựa chọn model dựa trên yêu cầu lực của công đoạn thực tế.
Không gian làm việc rõ ràng
Theo thông số cung cấp, máy có kích thước ngoài 400 × 350 × 700 mm,
phạm vi làm việc khoảng 300 × 200 mm và chiều cao làm việc
65–165 mm, thuận tiện cho việc xác định không gian bố trí khuôn.
Có thể kết hợp khuôn & đồ gá
Bàn làm việc được thiết kế để có thể bố trí khuôn hoặc đồ gá phục vụ từng
công đoạn. Đây là ưu điểm đáng chú ý khi sử dụng máy ép phôi khí nén
cho các chi tiết có hình dạng và yêu cầu gia công khác nhau.
Phù hợp môi trường sản xuất
Với kích thước tương đối gọn và cơ cấu ép bằng khí nén, thiết bị có thể được
xem xét cho xưởng cơ khí, dây chuyền lắp ráp và các công đoạn sản xuất cần
máy dập khí nén hoặc máy ép tạo lực ở quy mô phù hợp.
Từ kết cấu 4 trụ, cơ cấu máy ép bằng xilanh, nhiều mức lực ép đến khả năng bố trí khuôn và đồ gá, dòng
Máy Ép Khí Nén 4 Trụ 40mm hướng đến những ứng dụng cần giải pháp tạo lực bằng khí nén có cấu hình rõ ràng.
Việc lựa chọn model nên dựa trên lực ép yêu cầu, kích thước phôi, khuôn và điều kiện vận hành thực tế.
🧩 Cấu tạo máy ép khí nén 40mm
Máy Ép Khí Nén 4 Trụ 40mm được xây dựng theo kết cấu máy ép nhỏ gọn, trong đó xi lanh khí nén đảm nhiệm chức năng tạo lực, hệ thống 4 trụ định hướng chuyển động và bàn làm việc là khu vực bố trí phôi, khuôn hoặc đồ gá. Các bộ phận phối hợp với nhau tạo thành một cụm máy ép bằng xilanh phục vụ các công đoạn ép và gia công phù hợp.
1. Xi lanh khí nén
Xi lanh là cơ cấu chấp hành chính tạo chuyển động ép của máy.
Tùy cấu hình, dòng 40mm sử dụng các lựa chọn xi lanh tương ứng
với các model 40-50, 40-63 và 40-80.
2. Hệ thống 4 trụ
Bốn trụ được bố trí quanh khu vực làm việc, tạo kết cấu dẫn hướng
cho cụm ép. Đây là thành phần đặc trưng của thiết kế
máy ép khí nén 4 trụ.
3. Bàn làm việc
Bàn làm việc là vị trí đặt phôi, khuôn hoặc đồ gá.
Theo thông số cung cấp, phạm vi làm việc của máy khoảng
300 × 200 mm.
4. Cụm ép & đầu tác động
Cụm ép nhận chuyển động từ xi lanh và truyền tác động xuống
khu vực khuôn hoặc phôi. Cấu hình đầu ép có thể được lựa chọn
theo yêu cầu của công đoạn thực tế.
5. Khu vực lắp khuôn & đồ gá
Khu vực làm việc cho phép bố trí khuôn hoặc đồ gá phù hợp với
từng sản phẩm. Khi sử dụng làm máy ép phôi khí nén,
khuôn cần được thiết kế và cố định phù hợp với phôi.
6. Hệ thống cấp & điều khiển khí
Hệ thống khí nén cung cấp và điều khiển nguồn khí cho xi lanh.
Dải áp suất khí theo thông số cung cấp của máy là 0.3–0.8 MPa.
📊 Cấu hình xi lanh theo model
| Model | Cấu hình xi lanh | Lực ép |
|---|---|---|
| 40-50 | Xi lanh Ø50 | 100 kg |
| 40-63 | Xi lanh Ø63 | 160 kg |
| 40-80 | Xi lanh Ø80 | 260 kg |
📌 Lưu ý khi lựa chọn cấu hình
Lực ép của máy ép khí nén 40mm cần được xác định theo cấu hình xi lanh, áp suất khí và yêu cầu thực tế của công đoạn. Không nên chỉ dựa vào đường kính xi lanh để xác định khả năng gia công.
Khi lựa chọn máy dập khí nén hoặc máy ép bằng xilanh, cần đồng thời kiểm tra phôi, khuôn, hành trình và điều kiện vận hành.
💪 Cơ chế tạo lực máy ép khí nén
Máy Ép Khí Nén 4 Trụ 40mm tạo lực dựa trên nguyên lý chuyển đổi áp suất khí nén thành lực cơ học.
Khi khí nén được đưa vào xi lanh, áp suất tác động lên bề mặt piston và tạo ra lực đẩy ty xi lanh. Lực này được truyền xuống cụm ép để tác động lên khuôn, đồ gá hoặc phôi cần gia công.
P = áp suất khí nén |
A = diện tích tác dụng của piston
1. Khí nén tạo áp suất
Nguồn khí được cấp vào hệ thống của máy. Theo thông số cung cấp,
dòng máy sử dụng dải áp suất khí khoảng 0.3–0.8 MPa.
Áp suất này là yếu tố trực tiếp tham gia vào quá trình tạo lực của xi lanh.
2. Piston nhận áp suất
Khi khí nén tác động lên piston, áp suất được chuyển đổi thành lực tác dụng
lên piston. Đường kính piston càng lớn thì diện tích chịu áp suất càng lớn,
từ đó khả năng tạo lực theo cùng một mức áp suất cũng thay đổi.
3. Ty xi lanh truyền chuyển động
Lực sinh ra trên piston làm ty xi lanh chuyển động theo phương làm việc.
Ty xi lanh truyền chuyển động này tới cụm ép, từ đó tạo tác động xuống
khu vực khuôn hoặc phôi.
4. Cụm ép truyền lực xuống phôi
Cụm ép nhận lực từ xi lanh và truyền tới vị trí gia công.
Khi sử dụng làm máy ép phôi khí nén, lực được đưa vào
khuôn hoặc đồ gá để tác động lên phôi theo yêu cầu của công đoạn.
📊 Lực ép thay đổi theo cấu hình xi lanh
Với dòng máy ép bằng xilanh 40mm, các cấu hình xi lanh khác nhau tạo ra mức lực ép khác nhau theo thông số của từng phiên bản:
| Model | Xi lanh | Lực ép theo thông số |
|---|---|---|
| 40-50 | Ø50 | 100 kg |
| 40-63 | Ø63 | 160 kg |
| 40-80 | Ø80 | 260 kg |
📌 Lưu ý về lực ép thực tế
Lực ép thực tế của máy ép khí nén 4 trụ 40mm phụ thuộc vào áp suất khí, đường kính xi lanh và điều kiện làm việc thực tế. Các mức 100 kg, 160 kg và 260 kg là thông số cấu hình được cung cấp cho từng model, không nên hiểu là mọi điều kiện vận hành đều tạo ra đúng một mức lực cố định.
Như vậy, cơ chế của máy ép khí nén có thể hiểu theo chuỗi: áp suất khí → piston → ty xi lanh → cụm ép → khuôn/phôi.
Cấu hình xi lanh là một trong những yếu tố quyết định khả năng tạo lực của máy dập khí nén và các ứng dụng máy ép phôi khí nén.
🔄 Nguyên lý hoạt động máy ép khí nén
Máy Ép Khí Nén 4 Trụ 40mm hoạt động dựa trên nguyên lý sử dụng áp suất khí nén để điều khiển xi lanh, từ đó tạo chuyển động ép theo phương thẳng đứng. Khi hệ thống được cấp khí và kích hoạt, xi lanh thực hiện hành trình làm việc, truyền lực qua cụm ép xuống khuôn, đồ gá hoặc phôi cần gia công.
Cấp khí nén vào hệ thống
Khí nén được đưa vào hệ thống của máy thông qua đường cấp khí.
Theo thông số của dòng máy, dải áp suất khí sử dụng nằm trong khoảng
0.3–0.8 MPa. Nguồn khí cung cấp là cơ sở để xi lanh
thực hiện chuyển động tạo lực.
Điều khiển hướng chuyển động
Hệ thống điều khiển khí nén phân phối khí tới xi lanh để thực hiện
hành trình làm việc. Tùy cấu hình điều khiển của máy, người vận hành
kích hoạt chu kỳ ép theo yêu cầu của công đoạn.
Xi lanh chuyển áp suất thành lực
Khi khí nén tác động lên piston, áp suất khí tạo ra lực trên piston.
Lực này làm ty xi lanh di chuyển theo phương làm việc và trở thành
nguồn lực chính cho quá trình ép.
Cụm ép truyền lực xuống khu vực làm việc
Chuyển động của ty xi lanh được truyền tới cụm ép. Đầu ép tác động
xuống khuôn, đồ gá hoặc trực tiếp lên chi tiết tùy theo phương án
bố trí của từng công đoạn.
Khuôn tác động lên phôi
Khi đầu ép đi xuống, lực được truyền tới khuôn hoặc đồ gá để thực hiện công đoạn yêu cầu. Đây là giai đoạn máy ép phôi khí nén thực hiện tác động trực tiếp lên sản phẩm. Hình dạng khuôn và cách bố trí phôi quyết định công việc mà máy có thể thực hiện.
↩️ Giai đoạn kết thúc hành trình ép
Sau khi hoàn thành hành trình làm việc, hệ thống điều khiển thay đổi trạng thái cấp khí để xi lanh trở về vị trí tương ứng với chu kỳ vận hành. Cụm ép được đưa khỏi khu vực phôi, tạo khoảng trống cho việc lấy sản phẩm hoặc chuẩn bị chu kỳ tiếp theo.
🔩 Vai trò của kết cấu 4 trụ trong quá trình ép
Bốn trụ tạo thành hệ thống dẫn hướng xung quanh khu vực bàn làm việc, giúp cụm ép được định hướng trong quá trình di chuyển. Nhờ đó, máy ép khí nén 4 trụ 40mm có kết cấu phù hợp cho việc bố trí khuôn và đồ gá trong không gian làm việc khoảng 300 × 200 mm theo thông số cung cấp.
📊 Nguyên lý tạo lực theo từng cấu hình
Dòng máy ép bằng xilanh 40mm có nhiều cấu hình xi lanh. Đường kính xi lanh khác nhau tạo ra các mức lực ép theo thông số của từng model:
| Model | Xi lanh | Lực ép |
|---|---|---|
| 40-50 | Ø50 | 100 kg |
| 40-63 | Ø63 | 160 kg |
| 40-80 | Ø80 | 260 kg |
📌 Tóm tắt nguyên lý
Có thể hình dung chu trình của máy dập khí nén theo trình tự: cấp khí → điều khiển → xi lanh tạo lực → ty xi lanh di chuyển → cụm ép tác động → khuôn thực hiện công việc → xi lanh hồi về.
Toàn bộ quá trình phụ thuộc vào cấu hình khí nén, xi lanh, khuôn và yêu cầu thực tế của ứng dụng.
📐 Thông số kỹ thuật máy ép khí nén 4 trụ 40mm
Dưới đây là các thông số kỹ thuật chính của Máy Ép Khí Nén 4 Trụ 40mm.
Dòng máy có 3 cấu hình xi lanh với lực ép lần lượt 100 kg, 160 kg và 260 kg, phù hợp để lựa chọn theo yêu cầu của từng công đoạn máy ép khí nén, ép phôi và dập định hình.
| Hạng mục | Thông số | Ghi chú |
|---|---|---|
| Dòng máy | Máy ép khí nén 4 trụ | Kết cấu 4 trụ dẫn hướng |
| Đường kính xi lanh | Ø50 / Ø63 / Ø80 mm | Theo từng cấu hình |
| Cấu hình | 40-50 / 40-63 / 40-80 | 3 phiên bản |
| Lực ép | 100 / 160 / 260 kg | Theo từng cấu hình xi lanh |
| Áp suất khí | 0.3 – 0.8 MPa | Nguồn khí nén sử dụng |
| Nguồn điện | 220V | Theo cấu hình được cung cấp |
| Phạm vi làm việc | 300 × 200 mm | Khu vực bố trí phôi/khuôn |
| Chiều cao làm việc | 65 – 165 mm | Theo thông số sản phẩm |
| Kích thước máy | 400 × 350 × 700 mm | Kích thước tổng thể |
🔩 Thông số theo từng model
| Model | Xi lanh | Lực ép | Phạm vi làm việc |
|---|---|---|---|
| 40-50 | Ø50 mm | 100 kg |
300 × 200 mm |
| 40-63 | Ø63 mm | 160 kg | |
| 40-80 | Ø80 mm | 260 kg |
📌 Thông tin cần lưu ý
Các thông số trên được phân chia theo từng cấu hình của máy ép khí nén 4 trụ 40mm.
Khi lựa chọn thiết bị cho ứng dụng thực tế, cần đối chiếu đồng thời lực ép yêu cầu, kích thước phôi, khuôn/đồ gá, phạm vi làm việc và điều kiện cấp khí. Không nên lựa chọn chỉ dựa trên đường kính xi lanh.
🏋️ Lực ép & khả năng gia công máy ép khí nén
Khả năng tạo lực là yếu tố quan trọng khi lựa chọn máy ép khí nén 4 trụ 40mm.
Dòng máy được cung cấp với nhiều cấu hình xi lanh khác nhau, cho mức lực ép theo thông số từ 100 kg đến 260 kg. Việc lựa chọn model cần dựa trên lực cần thiết của công đoạn, kích thước phôi, khuôn và điều kiện vận hành thực tế.
💪 Lực ép thay đổi theo cấu hình xi lanh
Trong cùng dòng máy, đường kính xi lanh là một trong những yếu tố ảnh hưởng đến khả năng tạo lực. Với các cấu hình 40-50, 40-63 và 40-80, lực ép được cung cấp lần lượt là 100 kg, 160 kg và 260 kg.
Do đó, doanh nghiệp có thể lựa chọn cấu hình phù hợp hơn với yêu cầu của từng công đoạn thay vì sử dụng một mức lực duy nhất cho tất cả ứng dụng.
🔩 Khả năng gia công và phạm vi ứng dụng
Với kết cấu 4 trụ và bàn làm việc có phạm vi khoảng 300 × 200 mm, máy có thể được bố trí khuôn hoặc đồ gá để thực hiện các công đoạn ép phù hợp với kích thước và yêu cầu của sản phẩm.
Đây là cơ sở để sử dụng thiết bị trong các ứng dụng máy ép phôi khí nén, ép lắp, định vị hoặc tạo hình ở quy mô phù hợp với lực ép của từng model.
Ép lắp chi tiết
Có thể sử dụng cho các công đoạn ép lắp khi phôi và đồ gá yêu cầu lực tác động theo phương ép. Khuôn và đồ gá cần được thiết kế phù hợp với sản phẩm.
Ép định hình
Khi kết hợp khuôn phù hợp, máy có thể được xem xét cho các công đoạn tạo hình hoặc ép chi tiết trong giới hạn lực và không gian làm việc của thiết bị.
Ép phôi bằng khí nén
Cấu hình 4 trụ tạo không gian để bố trí phôi, khuôn và cơ cấu ép, phù hợp với các bài toán cần máy ép phôi khí nén trong phạm vi lực được thiết kế.
Dập chi tiết quy mô nhỏ
Có thể xem xét sử dụng như một dạng máy dập khí nén cho các công đoạn phù hợp với lực ép, hành trình, khuôn và đặc tính vật liệu cần gia công.
📐 Không gian làm việc ảnh hưởng đến khả năng gia công
Phạm vi làm việc
Chiều cao làm việc
Kích thước máy
Khi xác định khả năng gia công, cần kiểm tra kích thước thực tế của phôi và khuôn so với không gian làm việc. Một máy có lực ép phù hợp nhưng khuôn hoặc phôi vượt quá không gian cho phép vẫn không phải là cấu hình phù hợp.
⚠️ Không nên lựa chọn máy chỉ dựa vào lực ép
Lực ép là một tiêu chí quan trọng nhưng chưa đủ để xác định máy có gia công được một sản phẩm cụ thể hay không. Khi lựa chọn máy ép khí nén, cần đồng thời xem xét kích thước phôi, hình dạng khuôn, chiều cao làm việc, hành trình, áp suất khí và yêu cầu của công đoạn. Đặc biệt với các ứng dụng dập, việc kiểm tra khuôn và tải tác động thực tế là cần thiết trước khi đưa máy vào sản xuất.
Với 3 cấu hình lực ép 100 kg – 160 kg – 260 kg, dòng Máy Ép Khí Nén 4 Trụ 40mm hướng đến các công đoạn ép và gia công quy mô phù hợp với kết cấu máy. Việc chọn máy ép bằng xilanh cần dựa trên yêu cầu thực tế của phôi, khuôn và lực cần thiết, thay vì chỉ dựa trên tên model.
🧱 Vật liệu có thể gia công
Máy Ép Khí Nén 4 Trụ 40mm có thể được xem xét cho nhiều công đoạn ép, lắp ráp và tạo hình khác nhau. Tuy nhiên, khả năng gia công thực tế không chỉ phụ thuộc vào vật liệu mà còn phụ thuộc vào lực ép, kích thước phôi, hình dạng khuôn, chiều cao làm việc và yêu cầu của từng công đoạn.
Với các ứng dụng phù hợp với lực ép của máy, doanh nghiệp có thể xem xét sử dụng máy ép khí nén để xử lý các chi tiết bằng kim loại mỏng, nhựa kỹ thuật, cao su, vật liệu tổng hợp hoặc các chi tiết cần ép lắp. Việc xác nhận máy có phù hợp hay không cần dựa trên mẫu thực tế và yêu cầu công nghệ.
Kim loại & chi tiết kim loại
Có thể xem xét cho các chi tiết kim loại có kích thước và độ dày phù hợp
với lực ép của từng model. Các công việc thường gặp có thể bao gồm
ép lắp, ép định vị hoặc tạo hình bằng khuôn.
lực và khuôn theo từng ứng dụng.
Nhựa kỹ thuật & vật liệu polymer
Phù hợp để xem xét trong các công đoạn ép lắp, ép định hình hoặc tạo áp lực
lên chi tiết nhựa khi lực ép yêu cầu nằm trong phạm vi của thiết bị.
Khuôn cần được thiết kế phù hợp để tránh làm biến dạng sản phẩm ngoài ý muốn.
Cao su & vật liệu đàn hồi
Có thể sử dụng trong một số công đoạn ép hoặc lắp ráp chi tiết cao su,
gioăng và vật liệu đàn hồi khi yêu cầu lực và hành trình phù hợp.
Đặc tính đàn hồi của vật liệu cần được tính đến khi lựa chọn khuôn.
Vật liệu tổng hợp
Các chi tiết composite hoặc vật liệu tổng hợp có thể được xem xét
cho những công đoạn ép phù hợp. Cần đánh giá riêng độ cứng, khả năng
chịu lực và nguy cơ nứt hoặc biến dạng của từng loại vật liệu.
📊 Đánh giá nhanh theo nhóm vật liệu
| Nhóm vật liệu | Có thể xem xét | Yếu tố cần kiểm tra |
|---|---|---|
| Kim loại | ✓ | Độ dày, độ cứng, lực ép và khuôn |
| Nhựa kỹ thuật | ✓ | Độ cứng, biến dạng và hình dạng khuôn |
| Cao su | ✓ | Độ đàn hồi, lực nén và hành trình |
| Vật liệu tổng hợp | ✓ | Khả năng chịu lực và nguy cơ nứt |
⚠️ Không xác định vật liệu chỉ dựa vào tên máy
Máy ép khí nén không có một danh sách vật liệu cố định mà máy chắc chắn có thể gia công trong mọi trường hợp. Cùng một vật liệu nhưng khác kích thước, độ dày, hình dạng hoặc yêu cầu tạo hình có thể cần lực ép hoàn toàn khác nhau.
Đặc biệt đối với ứng dụng máy ép phôi khí nén hoặc máy dập khí nén, cần kiểm tra lực cần thiết của khuôn và phôi trước khi lựa chọn model 40-50, 40-63 hoặc 40-80.
Gửi hình ảnh phôi, kích thước, độ dày và yêu cầu công đoạn cho HDI.
Chúng tôi sẽ dựa trên thông tin thực tế để xem xét cấu hình máy ép khí nén phù hợp.
🔧 Khuôn & dụng cụ sử dụng
Đối với Máy Ép Khí Nén 4 Trụ 40mm, khuôn và dụng cụ là bộ phận quyết định trực tiếp cách lực ép tác động lên phôi. Bản thân máy tạo ra lực từ xi lanh khí nén, trong khi khuôn, đầu ép và đồ gá đảm nhiệm việc định vị và truyền lực đến đúng vị trí cần gia công.
Vì vậy, khi sử dụng máy ép khí nén, không nên chỉ quan tâm đến lực ép của máy mà cần đồng thời xác định loại khuôn, kích thước phôi, vị trí tác động lực và không gian làm việc. Cấu hình phù hợp sẽ giúp máy ép phôi khí nén thực hiện đúng chức năng của từng công đoạn.
1. Khuôn ép
Khuôn ép được sử dụng để định hình vị trí tiếp xúc giữa đầu ép và phôi.
Tùy sản phẩm, khuôn có thể được thiết kế theo hình dạng riêng để phân bố
lực phù hợp với công đoạn.
2. Đầu ép
Đầu ép là bộ phận tiếp nhận lực từ cơ cấu xi lanh và tác động lên
khuôn hoặc trực tiếp lên chi tiết tùy cấu hình. Hình dạng đầu ép cần
phù hợp với vị trí và bề mặt cần tác động.
3. Đồ gá định vị
Đồ gá có nhiệm vụ giữ và định vị phôi trong khu vực làm việc.
Đối với sản xuất lặp lại, đồ gá phù hợp giúp vị trí phôi ổn định
giữa các chu kỳ ép.
4. Khuôn dập
Với những ứng dụng phù hợp, máy có thể kết hợp khuôn dập để thực hiện
thao tác dập quy mô nhỏ. Khi sử dụng như máy dập khí nén,
khuôn phải được thiết kế theo lực và đặc tính của phôi.
🛠️ Dụng cụ hỗ trợ trong quá trình ép
Đồ gá định vị
Tấm đỡ
Đầu ép
Khuôn chuyên dụng
📐 Nguyên tắc lựa chọn khuôn cho máy ép khí nén
① Đúng kích thước
Kích thước khuôn phải nằm trong không gian làm việc phù hợp của máy.
② Đúng vị trí lực
Điểm tác động lực cần được xác định rõ để tránh tải lệch không phù hợp.
③ Đúng lực ép
Khuôn và phôi phải phù hợp với lực ép của model được lựa chọn.
④ Đúng hành trình
Cần kiểm tra khoảng di chuyển và chiều cao làm việc của cụm ép.
📊 Khuôn phù hợp theo nhu cầu sử dụng
| Nhu cầu | Dụng cụ đề xuất | Mục đích |
|---|---|---|
| Ép lắp | Đầu ép + đồ gá | Định vị và truyền lực vào chi tiết |
| Ép phôi | Khuôn ép + tấm đỡ | Định hình hoặc ép theo khuôn |
| Dập chi tiết | Khuôn dập + đồ gá | Tạo tác động dập theo thiết kế khuôn |
| Định vị / nén | Đầu ép phẳng + đồ gá | Tác động lực lên bề mặt chi tiết |
⚠️ Lưu ý khi thiết kế và sử dụng khuôn
Khuôn phải được thiết kế phù hợp với lực ép, kích thước phôi và hành trình của máy ép khí nén 4 trụ 40mm. Đặc biệt với các công đoạn dập hoặc tạo hình, cần đánh giá tải tác động và khả năng chịu lực của khuôn trước khi vận hành.
Không nên sử dụng một khuôn bất kỳ chỉ vì khuôn có thể lắp vào máy. Việc lựa chọn đúng khuôn và đồ gá giúp máy ép bằng xilanh tác động đúng vị trí, hạn chế tải lệch và phù hợp hơn với yêu cầu sản xuất.
Gửi hình ảnh sản phẩm, kích thước phôi, yêu cầu ép hoặc bản vẽ khuôn.
HDI có thể dựa trên thông tin thực tế để tư vấn cấu hình máy ép khí nén và phương án khuôn phù hợp.

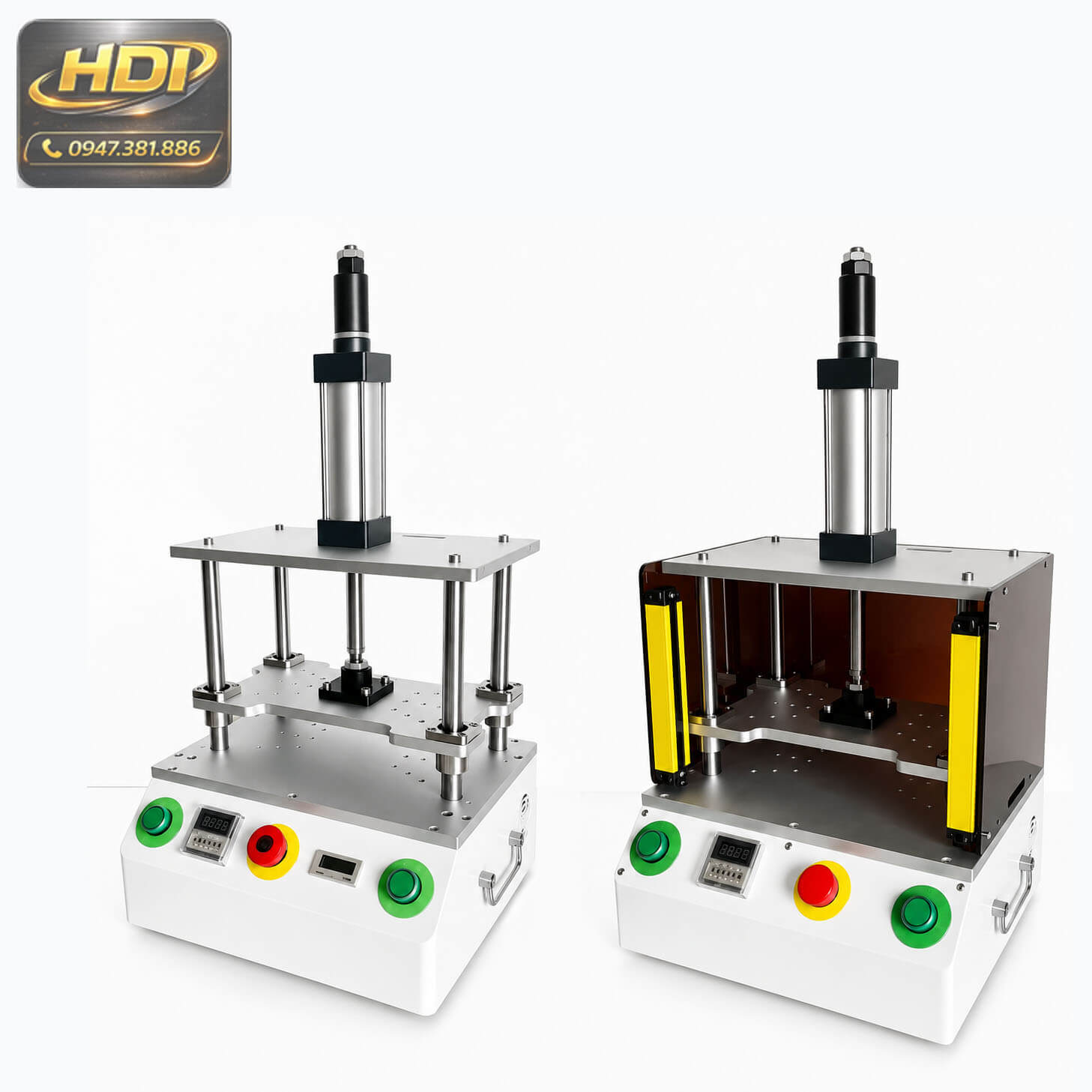

📦 Model / Cấu hình máy ép khí nén
Máy Ép Khí Nén 4 Trụ 40mm được cung cấp với nhiều cấu hình để doanh nghiệp lựa chọn theo yêu cầu vận hành thực tế.
Bên cạnh việc thay đổi cấu hình xi lanh và lực ép, máy còn có các phiên bản với mức độ trang bị điều khiển khác nhau, từ cấu hình tiêu chuẩn đến phiên bản nâng cao có thêm các tính năng hỗ trợ vận hành.
Cấu hình tiêu chuẩn
Phiên bản cơ bản dành cho những ứng dụng cần một
máy ép khí nén với kết cấu 4 trụ và hệ thống ép bằng
xi lanh khí nén.
không trang bị bàn đạp chân; có vị trí để lắp bàn đạp chân nếu cần.
Cấu hình + bàn đạp chân
Phù hợp với dây chuyền cần thao tác thuận tiện hơn khi người vận hành
cần điều khiển chu kỳ ép bằng chân trong quá trình làm việc.
bàn đạp chân để khởi động thao tác ép.
Cấu hình + bàn đạp + hiển thị áp suất
Phiên bản được bổ sung khả năng hiển thị áp suất, phù hợp khi doanh nghiệp
cần theo dõi thông tin áp suất trong quá trình vận hành
máy ép bằng xilanh.
bàn đạp chân + đồng hồ hiển thị áp suất.
Cấu hình + bàn đạp + bộ đếm
Phiên bản cao cấp được bổ sung bộ đếm số sản phẩm, phù hợp với những
công đoạn sản xuất cần theo dõi số chu kỳ hoặc số lượng sản phẩm đã ép.
bộ đếm số + bàn đạp chân.
📊 So sánh nhanh 4 phiên bản cấu hình
| Cấu hình | Bàn đạp chân | Hiển thị áp suất | Bộ đếm |
|---|---|---|---|
| ① Tiêu chuẩn | Có vị trí lắp | — | — |
| ② Tiêu chuẩn nâng cấp | ✓ | — | — |
| ③ Nâng cấp | ✓ | ✓ | — |
| ④ Cao cấp | ✓ | — | ✓ |
⚙️ Lựa chọn model theo lực ép
Ngoài cấp độ trang bị, dòng máy còn có các cấu hình xi lanh khác nhau.
Với Model 40, các cấu hình được cung cấp gồm:
40-50
40-63
40-80
🎯 Chọn cấu hình nào cho nhu cầu sản xuất?
Nếu doanh nghiệp chỉ cần một cấu hình cơ bản cho công đoạn ép, phiên bản tiêu chuẩn có thể là lựa chọn phù hợp. Nếu cần thao tác bằng chân, có thể lựa chọn phiên bản tiêu chuẩn nâng cấp. Với nhu cầu theo dõi áp suất, phiên bản nâng cấp có hiển thị áp suất sẽ thuận tiện hơn; trong khi phiên bản cao cấp có bộ đếm phù hợp hơn với các công đoạn cần theo dõi số lượng hoặc chu kỳ sản xuất.
Gửi cho HDI lực ép yêu cầu, kích thước phôi, khuôn và nhu cầu vận hành.
Đội ngũ kỹ thuật có thể hỗ trợ xác định cấu hình máy ép khí nén 4 trụ 40mm phù hợp với công đoạn thực tế.
🎯 Hướng dẫn chọn máy ép khí nén 4 trụ 40mm
Khi lựa chọn máy ép khí nén 4 trụ 40mm, yếu tố quan trọng đầu tiên là xác định lực ép cần thiết cho công đoạn thực tế. Dòng máy này có các cấu hình xi lanh 40-50, 40-63 và 40-80, tương ứng mức lực ép theo thông số lần lượt 100 kg, 160 kg và 260 kg.
Sau khi xác định lực, doanh nghiệp có thể lựa chọn tiếp phiên bản điều khiển phù hợp: cấu hình tiêu chuẩn, phiên bản có bàn đạp chân, phiên bản có bộ đếm hoặc phiên bản có hiển thị áp suất. Cách lựa chọn này giúp cấu hình máy ép phôi khí nén sát hơn với yêu cầu sản xuất thực tế.
① Chọn máy theo lực ép yêu cầu
Với máy ép bằng xilanh, đường kính xi lanh là một trong những yếu tố ảnh hưởng trực tiếp đến khả năng tạo lực.
Model 40 được cung cấp với ba lựa chọn chính để doanh nghiệp cân nhắc theo yêu cầu của từng công đoạn.
| Model | Kích thước xi lanh | Lực ép theo thông số | Định hướng lựa chọn |
|---|---|---|---|
| 40-50 | 50 × 100–50 mm | 100 kg | Phù hợp khi yêu cầu lực ép ở mức 100 kg theo cấu hình. |
| 40-63 | 63 × 100–50 mm | 160 kg | Lựa chọn khi công đoạn cần mức lực ép 160 kg theo cấu hình. |
| 40-80 | 80 × 100–50 mm | 260 kg | Lựa chọn khi công đoạn cần mức lực ép 260 kg theo cấu hình. |
② Chọn phiên bản máy theo nhu cầu vận hành
Sau khi chọn được lực ép, bước tiếp theo là xác định trang bị điều khiển. Theo cấu hình cung cấp, mỗi mức lực 40-50, 40-63 và 40-80 đều có thể lựa chọn nhiều phiên bản khác nhau.
Phiên bản tiêu chuẩn
Cấu hình cơ bản, phù hợp với các công đoạn cần
máy ép khí nén thực hiện thao tác ép theo yêu cầu sản xuất.
Tiêu chuẩn + bàn đạp
Bổ sung bàn đạp chân, phù hợp với nhu cầu thao tác bằng chân
trong quá trình vận hành máy ép bằng xilanh.
Cao cấp + bàn đạp + bộ đếm
Trang bị thêm bộ đếm, phù hợp khi doanh nghiệp cần theo dõi
số lượng hoặc chu kỳ thao tác trong quá trình sản xuất.
Nâng cấp + bàn đạp + hiển thị áp suất
Có bàn đạp chân và hiển thị áp suất, phù hợp với các ứng dụng
cần quan sát thông tin áp suất trong quá trình vận hành.
③ Chọn cấu hình theo công việc thực tế
Nếu doanh nghiệp chỉ cần một cấu hình cơ bản để thực hiện công đoạn ép, phiên bản tiêu chuẩn có thể là lựa chọn phù hợp. Nếu người vận hành cần thao tác bằng chân, có thể chọn phiên bản tích hợp bàn đạp.
Với những quy trình cần quản lý số lượng thao tác hoặc quan sát áp suất, nên cân nhắc phiên bản có bộ đếm hoặc hiển thị áp suất. Việc lựa chọn trang bị nên dựa trên yêu cầu thực tế của từng công đoạn thay vì chỉ lựa chọn phiên bản cao nhất.
| Nhu cầu | Lựa chọn lực | Phiên bản phù hợp |
|---|---|---|
| Công đoạn ép cơ bản | 100 / 160 / 260 kg | Phiên bản tiêu chuẩn |
| Cần thao tác bằng chân | 100 / 160 / 260 kg | Tiêu chuẩn + bàn đạp |
| Cần theo dõi số lượng | 100 / 160 / 260 kg | Bàn đạp + bộ đếm |
| Cần quan sát áp suất | 100 / 160 / 260 kg | Bàn đạp + hiển thị áp suất |
⚡ Chọn nhanh Model 40mm
40-50
Lực ép theo thông số: 100 kg
40-63
Lực ép theo thông số: 160 kg
40-80
Lực ép theo thông số: 260 kg
⚠️ Lưu ý khi lựa chọn
Mức lực ép trong bảng là thông số cấu hình được cung cấp. Lực thực tế cần được xem xét theo điều kiện làm việc, phôi, khuôn và yêu cầu của từng công đoạn. Không nên lựa chọn máy chỉ dựa vào khối lượng phôi hoặc kích thước chi tiết.
Gửi cho HOÀNG ĐĂNG INDUSTRIAL thông tin về phôi, khuôn, lực ép mong muốn và phương thức vận hành.
HDI hỗ trợ tư vấn lựa chọn máy ép khí nén 4 trụ 40mm theo nhu cầu sử dụng thực tế.
🏭 Ứng dụng máy ép khí nén 4 trụ 40mm
Máy ép khí nén 4 trụ 40mm được sử dụng để tạo lực ép theo phương thẳng đứng, phù hợp với nhiều công đoạn trong gia công cơ khí, lắp ráp và sản xuất công nghiệp. Kết cấu 4 trụ giúp bàn ép chuyển động ổn định, thuận tiện khi kết hợp với khuôn ép, đồ gá và dụng cụ gia công.
Với các phiên bản xi lanh 40-50, 40-63 và 40-80, máy có thể đáp ứng nhiều mức lực ép khác nhau. Tùy cấu hình, máy ép phôi khí nén có thể được sử dụng cho các công việc ép lắp, ép chặt, tạo hình, uốn, đột lỗ và giữ cố định chi tiết.
Ép lắp trục vào ổ bi
Sử dụng lực ép từ xi lanh để hỗ trợ các công đoạn
ép lắp trục, bạc, ổ bi và chi tiết cơ khí.
Khuôn hoặc đồ gá giúp định vị chi tiết trong quá trình ép.
Cắt bằng lực ép
Khi lắp bộ khuôn phù hợp, máy có thể hỗ trợ một số công đoạn
cắt phôi bằng lực ép. Lực cần thiết phụ thuộc vào
vật liệu, kích thước và hình dạng phôi.
Lắp ghép chi tiết
Máy ép bằng xilanh phù hợp với các công đoạn đưa chi tiết
vào vị trí lắp, ép chặt hoặc tạo lực giữ trong quá trình lắp ráp.
Uốn cong
Kết hợp với khuôn uốn chuyên dụng để tạo lực ép lên phôi,
hỗ trợ các công đoạn uốn cong và định hình chi tiết
theo yêu cầu sản xuất.
Tán đinh / khóa chặt
Có thể sử dụng đầu ép hoặc khuôn chuyên dụng để thực hiện
các công đoạn tán, ép chặt và khóa chi tiết
trong quá trình lắp ráp.
Tạo hình phôi
Phù hợp với những công đoạn đưa phôi vào khuôn và tạo hình bằng lực ép,
đặc biệt trong các quy trình sản xuất cần thao tác lặp lại.
Ép chặt
Tạo lực ép ổn định để ép chặt các chi tiết,
hỗ trợ công đoạn lắp ráp và cố định sản phẩm trong quá trình gia công.
Đục lỗ theo khuôn
Kết hợp bộ khuôn đột phù hợp để thực hiện một số công đoạn
đục hoặc đột lỗ trên phôi, tùy thuộc vào vật liệu
và lực ép yêu cầu.
Lắp ráp sản xuất
Có thể bố trí máy tại bàn thao tác hoặc dây chuyền để thực hiện
các công đoạn ép và lắp ráp cần lực tác động ổn định,
giúp giảm thao tác thủ công.
🔧 Linh hoạt theo từng công đoạn sản xuất
Máy ép khí nén 4 trụ 40mm có thể thay đổi khuôn và đồ gá để phù hợp với từng công việc cụ thể.
Từ ép lắp, ép phôi, ép chặt, uốn, tạo hình đến đột lỗ, việc lựa chọn đúng lực ép, hành trình và bộ khuôn sẽ quyết định hiệu quả gia công thực tế.
⚠️ Lưu ý:
Khả năng gia công thực tế phụ thuộc vào lực ép, vật liệu, kích thước phôi, khuôn sử dụng và yêu cầu của từng ứng dụng. Cần lựa chọn cấu hình máy phù hợp trước khi đưa vào sản xuất.
⭐ Ưu điểm máy ép khí nén 4 trụ 40mm
Máy ép khí nén 4 trụ 40mm được thiết kế theo dạng khung 4 trụ, sử dụng xi lanh khí nén để tạo lực ép theo phương thẳng đứng. Cấu hình này phù hợp với nhiều công đoạn ép phôi khí nén, ép lắp và gia công cần lực tác động ổn định trong môi trường sản xuất. Với nhiều mức lực ép từ 100 kg đến 260 kg, máy có thể lựa chọn theo yêu cầu thực tế của từng công việc.
⚙️
Kết cấu 4 trụ ổn định
Hệ thống 4 trụ tạo thành khung dẫn hướng cho bàn ép, giúp kết cấu máy chắc chắn và
hỗ trợ quá trình ép theo phương thẳng đứng. Đây là ưu điểm quan trọng khi sử dụng
máy ép khí nén với khuôn hoặc đồ gá.
💪
Nhiều mức lực ép
Dòng 40mm có các cấu hình lực ép khác nhau như 100 kg, 160 kg và 260 kg.
Người sử dụng có thể lựa chọn xi lanh phù hợp với yêu cầu của từng công đoạn thay vì
sử dụng một cấu hình cố định cho mọi ứng dụng.
🔧
Dễ kết hợp khuôn & đồ gá
Bàn làm việc có thể bố trí khuôn, đầu ép hoặc đồ gá tùy theo sản phẩm.
Nhờ đó máy ép bằng xilanh có thể được cấu hình cho nhiều công đoạn
ép lắp, ép chặt, tạo hình hoặc định vị chi tiết.
🎯
Phù hợp gia công lặp lại
Khi khuôn và vị trí đặt phôi được thiết lập phù hợp, máy có thể hỗ trợ các công đoạn
cần thao tác lặp lại trong sản xuất. Điều này giúp giảm sự phụ thuộc vào thao tác
ép thủ công ở những công việc phù hợp.
📐
Không gian làm việc phù hợp
Theo thông số cấu hình, máy có phạm vi làm việc khoảng
300 × 200 mm và chiều cao làm việc khoảng
65–165 mm, thuận tiện cho việc bố trí khuôn và phôi trong phạm vi cho phép.
🏭
Phù hợp nhiều công đoạn
Tùy khuôn và yêu cầu thực tế, máy ép phôi khí nén có thể được ứng dụng
trong các công việc ép lắp, ép chặt, tạo hình, uốn hoặc các thao tác gia công bằng lực
khác trong phạm vi phù hợp.
🔩 Linh hoạt trong cấu hình và sử dụng
Một trong những điểm đáng chú ý của máy ép khí nén 4 trụ 40mm là khả năng lựa chọn cấu hình theo lực ép và nhu cầu vận hành. Từ phiên bản tiêu chuẩn đến các phiên bản có thêm bàn đạp, bộ đếm hoặc hiển thị áp lực theo cấu hình cung cấp, người dùng có thể lựa chọn phương án phù hợp với yêu cầu của dây chuyền và công đoạn sản xuất.
Lựa chọn đúng cấu hình là yếu tố quan trọng.
Lực ép thực tế cần được xác định dựa trên vật liệu, kích thước phôi, khuôn, phương pháp gia công và yêu cầu của từng ứng dụng. Không nên lựa chọn máy chỉ dựa trên mức lực ép danh nghĩa.
🔍 So sánh máy ép khí nén với các phương án khác
Khi lựa chọn thiết bị tạo lực cho xưởng cơ khí hoặc dây chuyền sản xuất, máy ép khí nén 4 trụ 40mm là một trong những phương án phù hợp cho các công đoạn cần lực ép tương đối gọn, thao tác lặp lại và có thể kết hợp khuôn.
Tuy nhiên, máy ép khí nén không phải lựa chọn tối ưu cho mọi trường hợp. Việc so sánh với máy ép thủy lực, máy ép cơ khí và các phương án ép thủ công giúp doanh nghiệp lựa chọn đúng thiết bị theo yêu cầu thực tế.
| Tiêu chí | Máy ép khí nén | Máy ép thủy lực | Máy ép cơ khí | Ép thủ công |
|---|---|---|---|---|
| Nguồn tạo lực | Khí nén tác động lên xi lanh | Dầu thủy lực tạo áp suất | Cơ cấu truyền động cơ khí | Sức người hoặc dụng cụ cơ bản |
| Khả năng tạo lực | Phù hợp các công việc cần lực ép trong phạm vi cấu hình máy | Phù hợp khi cần lực ép lớn hơn | Phụ thuộc thiết kế và cơ cấu truyền động | Hạn chế và phụ thuộc người vận hành |
| Tốc độ thao tác | Phù hợp với các chu kỳ ép lặp lại | Có thể kiểm soát tốt theo hệ thống thủy lực | Thường phù hợp với sản xuất có chu kỳ cố định | Chậm hơn khi sản lượng tăng |
| Kết cấu | Gọn, có thể bố trí bàn ép và khuôn | Thường có hệ thống nguồn thủy lực đi kèm | Có cơ cấu truyền động cơ khí riêng | Đơn giản |
| Khả năng kết hợp khuôn | Linh hoạt, có thể thay đổi khuôn theo công việc | Có thể kết hợp nhiều loại khuôn | Phụ thuộc cơ cấu máy và khuôn | Hạn chế |
| Phù hợp | Ép lắp, ép chặt, tạo hình và các công đoạn cần lực ép phù hợp | Công việc cần lực ép lớn hoặc yêu cầu thủy lực | Sản xuất chuyên biệt theo cơ cấu máy | Công việc đơn giản, sản lượng thấp |
🟨 Khi nào nên chọn máy ép khí nén?
Máy ép khí nén phù hợp khi doanh nghiệp đã có hệ thống khí nén
và cần một thiết bị ép gọn cho các công đoạn có lực yêu cầu phù hợp với cấu hình máy.
Đây cũng là lựa chọn đáng cân nhắc khi cần thao tác lặp lại và thay đổi khuôn theo từng sản phẩm.
💧 Khi nào nên chọn máy ép thủy lực?
Máy ép thủy lực thường được cân nhắc khi ứng dụng yêu cầu lực ép lớn hơn hoặc cần
đặc tính làm việc của hệ thống thủy lực. Không nên thay thế hai phương án chỉ dựa vào
kích thước máy mà cần xem xét lực và yêu cầu công nghệ cụ thể.
⚙️ Khi nào nên chọn máy ép cơ khí?
Máy ép cơ khí có thể phù hợp với những quy trình sản xuất được thiết kế chuyên biệt
theo cơ cấu truyền động. Lựa chọn này cần xem xét yêu cầu về chu kỳ, hành trình,
khuôn và phương pháp truyền lực của từng máy.
🔧 Khi nào ép thủ công là đủ?
Với công việc đơn giản, sản lượng thấp và lực ép nhỏ, phương án thủ công có thể đáp ứng.
Khi số lượng sản phẩm tăng hoặc yêu cầu thao tác ổn định hơn, máy ép bằng xilanh
có thể giúp chuyển công đoạn sang phương thức vận hành có tính lặp lại cao hơn.
🎯 Chọn thiết bị theo đúng yêu cầu công nghệ
Không có một phương án ép phù hợp cho tất cả ứng dụng. Đối với máy ép khí nén 4 trụ 40mm, yếu tố cần xem xét gồm lực ép yêu cầu, kích thước phôi, hành trình, khuôn sử dụng, tần suất làm việc và điều kiện khí nén tại xưởng.
Đối với các công việc cần lực lớn hơn, doanh nghiệp có thể cân nhắc phương án thủy lực hoặc cấu hình máy khác phù hợp hơn.
📌 Lưu ý:
Việc lựa chọn máy cần dựa trên thông số thực tế của phôi, khuôn và công đoạn gia công. Bảng trên mang tính định hướng lựa chọn giữa các phương án tạo lực, không thay thế việc tính toán và xác nhận cấu hình cho từng ứng dụng cụ thể.
🛠️ Hướng dẫn lắp đặt máy ép khí nén
Việc lắp đặt đúng cách giúp máy ép khí nén 4 trụ 40mm hoạt động ổn định, tạo lực ép đồng đều và hạn chế các sự cố trong quá trình vận hành.
Với thiết kế sử dụng xi lanh khí nén, hệ thống cần được kết nối đúng giữa nguồn khí, bộ xử lý khí nén, đường ống và cơ cấu chấp hành.
Trước khi đưa máy ép khí nén vào sản xuất, cần kiểm tra toàn bộ hệ thống cơ khí, khí nén và điện điều khiển.
Bộ xử lý khí nén giúp lọc nước, điều chỉnh áp suất và kiểm soát lượng dầu trước khi cấp khí cho xi lanh.
1️⃣ Kiểm tra vị trí lắp đặt máy ép khí nén
Đặt máy ép khí nén 4 trụ 40mm trên nền phẳng, chắc chắn và có đủ không gian để thao tác khuôn, đặt phôi và bảo trì thiết bị. Máy cần được bố trí sao cho người vận hành có thể tiếp cận nút điều khiển, nút dừng khẩn cấp và khu vực làm việc một cách thuận tiện.
Không nên đặt máy tại vị trí có rung động mạnh, nhiều nước hoặc môi trường có nguy cơ làm ảnh hưởng đến hệ thống điện và khí nén.
2️⃣ Kiểm tra hệ thống khí nén trước khi kết nối
Trước khi cấp khí cho máy ép bằng xilanh, cần kiểm tra nguồn khí của xưởng, đường ống dẫn khí và các đầu nối. Nguồn khí phải đáp ứng dải áp suất làm việc của máy.
Theo cấu hình tham khảo của dòng máy này, nguồn khí nằm trong khoảng 0,3 – 0,8 MPa. Không nên cấp áp suất vượt quá giới hạn cho phép của xi lanh và các linh kiện khí nén.
3️⃣ Lắp bộ xử lý khí nén
Bộ xử lý khí nén nên được bố trí trên đường cấp khí trước khi khí đi vào xi lanh khí nén. Cụm xử lý có nhiệm vụ lọc tạp chất và nước, điều chỉnh áp suất làm việc và kiểm soát dầu bôi trơn nếu cấu hình yêu cầu. Đây là bộ phận quan trọng giúp hệ thống khí nén hoạt động ổn định hơn.
Thứ tự kết nối tham khảo:
Nguồn khí nén → bộ lọc/điều áp → van điều khiển → đường ống → xi lanh khí nén.
4️⃣ Kết nối đường ống khí nén
Sử dụng đường ống và đầu nối phù hợp với cổng khí của thiết bị. Khi lắp đặt, cần bảo đảm các đầu nối được siết chắc nhưng không làm hư ren hoặc biến dạng đầu nối. Đường ống nên được bố trí gọn, tránh vị trí có thể bị kéo căng, gập, cọ xát hoặc tiếp xúc với các bộ phận chuyển động của máy ép phôi khí nén.
5️⃣ Kết nối nguồn điện và hệ thống điều khiển
Sau khi hoàn thành đường khí, tiến hành kiểm tra và kết nối nguồn điện theo đúng cấu hình của máy. Kiểm tra công tắc nguồn, nút khởi động, bộ điều khiển thời gian, bộ đếm sản phẩm nếu có và nút dừng khẩn cấp. Phần điện nên được thực hiện bởi người có chuyên môn, đặc biệt khi máy được tích hợp thêm cảm biến hoặc thiết bị tự động hóa.
6️⃣ Kiểm tra cơ cấu 4 trụ và bàn làm việc
Kiểm tra bốn trụ dẫn hướng, bàn làm việc, bàn ép trên và cơ cấu truyền lực. Các trụ phải được lắp chắc chắn và chuyển động của cụm ép phải ổn định. Khi lắp khuôn, cần bảo đảm khuôn nằm đúng vị trí và không gây lệch tải. Với máy ép khí nén 4 trụ 40mm, việc phân bố lực hợp lý trên bàn ép giúp hạn chế tình trạng phôi hoặc khuôn bị xô lệch trong quá trình làm việc.
7️⃣ Kiểm tra không tải
Sau khi hoàn thành lắp đặt, chưa nên đưa phôi vào ngay. Trước tiên cần cho máy hoạt động không tải để kiểm tra chuyển động của xi lanh, bàn ép và các cơ cấu dẫn hướng.
Quan sát xem có hiện tượng rung bất thường, rò rỉ khí, tiếng ồn hoặc chuyển động không đều hay không. Nếu phát hiện bất thường, cần ngắt nguồn khí và nguồn điện để kiểm tra trước khi tiếp tục.
8️⃣ Kiểm tra thử với phôi
Khi máy đã hoạt động ổn định ở chế độ không tải, có thể tiến hành thử với phôi mẫu. Đặt phôi đúng tâm khuôn, điều chỉnh áp suất khí phù hợp với công việc và kiểm tra hành trình ép. Không nên tăng áp suất đột ngột khi chưa xác định được lực ép cần thiết. Đối với các sản phẩm yêu cầu độ chính xác cao, nên thử từng bước trước khi chuyển sang sản xuất liên tục.
✅ Checklist trước khi đưa máy vào sử dụng
⚠️ Lưu ý:
Không tiến hành lắp đặt hoặc điều chỉnh hệ thống khí khi máy đang có áp suất. Trước khi tháo đường ống, thay khuôn hoặc bảo trì máy ép khí nén, cần ngắt nguồn khí và xả áp trong hệ thống. Thông số áp suất và cách đấu nối thực tế cần được xác nhận theo cấu hình máy và linh kiện được cung cấp.
▶️ Hướng dẫn vận hành máy ép khí nén
Vận hành đúng quy trình giúp máy ép khí nén 4 trụ 40mm phát huy ổn định khả năng tạo lực, kiểm soát hành trình và duy trì chất lượng sản phẩm.
Trước mỗi chu kỳ ép, người vận hành cần kiểm tra nguồn khí, khuôn, vị trí phôi và trạng thái của hệ thống điều khiển. Với máy ép bằng xilanh, lực ép phụ thuộc vào áp suất khí cấp và kích thước xi lanh, vì vậy không nên tự ý tăng áp suất chỉ để đạt lực ép cao hơn.
1️⃣ Kiểm tra máy trước khi khởi động
Trước khi vận hành máy ép khí nén, kiểm tra nhanh toàn bộ khu vực làm việc. Bàn ép, bốn trụ dẫn hướng và khuôn phải được cố định chắc chắn. Không để dụng cụ, phôi thừa hoặc vật lạ nằm trong vùng ép. Đồng thời kiểm tra đường ống khí, đầu nối, bộ xử lý khí nén và các vị trí có khả năng rò rỉ.
khuôn → phôi → trụ dẫn hướng → đường khí → áp suất → nút điều khiển → nút dừng khẩn cấp.
2️⃣ Cấp khí và điều chỉnh áp suất
Mở nguồn khí từ từ và quan sát đồng hồ trên bộ xử lý khí nén. Điều chỉnh áp suất theo yêu cầu thực tế của công việc thay vì sử dụng mức áp suất cao nhất ngay từ đầu.
Đối với cấu hình máy được giới thiệu, nguồn khí tham khảo nằm trong khoảng 0,3 – 0,8 MPa. Mức áp suất sử dụng thực tế cần được xác định theo phôi, khuôn và lực ép cần thiết.
3️⃣ Đặt khuôn và phôi vào vị trí ép
Đặt khuôn dưới đúng tâm của đầu ép và cố định chắc chắn trên bàn làm việc. Tiếp theo đặt phôi vào đúng vị trí định hình. Với các công việc yêu cầu độ chính xác, nên sử dụng chốt định vị hoặc cơ cấu gá phù hợp để hạn chế phôi bị xê dịch khi máy ép phôi khí nén bắt đầu tạo lực.
Lưu ý: Không đưa tay vào vùng khuôn khi hệ thống đang ở trạng thái sẵn sàng ép.
4️⃣ Thiết lập hành trình và thời gian ép
Điều chỉnh hành trình của đầu ép sao cho phù hợp với chiều cao khuôn và kích thước phôi. Nếu máy được trang bị bộ điều khiển thời gian, có thể thiết lập thời gian giữ ép theo yêu cầu của từng công đoạn. Hành trình nên được giới hạn ở mức vừa đủ để hoàn thành thao tác, tránh cho xi lanh di chuyển quá sâu hoặc tạo lực không cần thiết lên khuôn.
5️⃣ Thực hiện chu kỳ ép
Sau khi phôi đã được đặt đúng vị trí, người vận hành kích hoạt chu kỳ ép theo cấu hình của máy. Máy ép khí nén 4 trụ 40mm điều khiển xi lanh di chuyển đầu ép xuống để tác động lực lên phôi thông qua khuôn hoặc dụng cụ gia công. Trong quá trình này cần quan sát chuyển động của đầu ép, vị trí phôi và trạng thái của khuôn.
6️⃣ Kiểm soát quá trình giữ ép
Đối với các công việc cần duy trì lực trong một khoảng thời gian nhất định, đầu ép được giữ tại vị trí làm việc trước khi hồi về. Thời gian giữ ép cần được thiết lập phù hợp với vật liệu và yêu cầu công nghệ. Không nên kéo dài thời gian giữ ép nếu không mang lại lợi ích cho sản phẩm vì có thể làm giảm năng suất chu kỳ.
7️⃣ Hồi đầu ép và lấy sản phẩm
Sau khi hoàn thành chu kỳ, xi lanh hồi về vị trí ban đầu. Chờ đầu ép dừng hoàn toàn trước khi lấy sản phẩm ra khỏi khuôn. Kiểm tra nhanh bề mặt, kích thước hoặc hình dạng của sản phẩm để xác định kết quả ép. Nếu sản phẩm chưa đạt, cần điều chỉnh từng thông số như vị trí khuôn, hành trình, thời gian hoặc áp suất thay vì thay đổi đồng thời nhiều yếu tố.
8️⃣ Kiểm tra sản phẩm và tối ưu chu kỳ
Khi đã xác định được thông số phù hợp, nên duy trì cùng một điều kiện vận hành cho các sản phẩm trong cùng một lô. Việc kiểm soát ổn định áp suất, hành trình và thời gian giúp máy ép bằng xilanh tạo ra kết quả đồng đều hơn giữa các chu kỳ.
Đối với sản xuất số lượng lớn, có thể kết hợp bộ đếm sản phẩm và bộ điều khiển thời gian để thuận tiện theo dõi năng suất.
📋 Quy trình vận hành nhanh
| Bước | Thao tác | Mục đích |
|---|---|---|
| 01 | Kiểm tra máy | Đảm bảo máy và khu vực ép an toàn |
| 02 | Cấp khí | Thiết lập áp suất phù hợp |
| 03 | Đặt khuôn và phôi | Đảm bảo đúng vị trí gia công |
| 04 | Cài đặt hành trình/thời gian | Thiết lập chu kỳ ép |
| 05 | Khởi động chu kỳ | Tạo lực ép lên phôi |
| 06 | Giữ ép | Ổn định quá trình tạo hình/lắp ép |
| 07 | Hồi đầu ép | Đưa xi lanh về vị trí ban đầu |
| 08 | Kiểm tra sản phẩm | Đánh giá và tối ưu chu kỳ |
⚠️ Lưu ý khi vận hành:
Không đưa tay hoặc dụng cụ vào vùng ép khi máy đang trong chu kỳ. Nếu phát hiện tiếng ồn bất thường, rò rỉ khí, đầu ép di chuyển không ổn định hoặc phôi bị lệch, cần dừng máy và kiểm tra nguyên nhân trước khi tiếp tục.
Khi cần thay khuôn, điều chỉnh cơ cấu hoặc bảo trì, phải ngắt nguồn khí và xả áp khỏi hệ thống trước khi thao tác.
⚠️ An toàn & lưu ý sử dụng máy ép khí nén
Khi sử dụng máy ép khí nén 4 trụ 40mm, an toàn phải được ưu tiên trong toàn bộ quá trình lắp đặt, vận hành và bảo trì. Máy sử dụng xi lanh khí nén để tạo lực ép nên đầu ép và khu vực khuôn có thể tạo ra lực đáng kể trong quá trình làm việc. Người vận hành cần hiểu rõ cơ cấu máy, hệ thống khí nén và các thiết bị bảo vệ trước khi đưa máy ép khí nén vào sản xuất.
Các thiết bị bảo vệ như rào chắn quang, nút khởi động hai tay và nút dừng khẩn cấp
giúp giảm nguy cơ xảy ra sự cố trong quá trình vận hành.
🛡️ 1. Bảo vệ vùng làm việc của máy ép khí nén
Khu vực giữa bàn ép, khuôn và đầu ép là vùng có nguy cơ cao trong quá trình máy hoạt động. Không đưa tay, ngón tay hoặc dụng cụ vào vùng ép khi máy ép bằng xilanh đang ở trạng thái sẵn sàng làm việc. Nếu máy được trang bị rào chắn quang hoặc cơ cấu bảo vệ, cần kiểm tra thiết bị hoạt động bình thường trước khi bắt đầu ca sản xuất.
✋ 2. Sử dụng nút khởi động hai tay đúng cách
Với cấu hình có nút khởi động hai tay, người vận hành cần sử dụng đúng hai nút theo thiết kế của máy. Cơ chế này giúp hạn chế khả năng một tay đang ở trong vùng làm việc trong khi tay còn lại kích hoạt chu kỳ ép. Không tự ý đấu tắt, vô hiệu hóa hoặc thay đổi chức năng của hệ thống khởi động an toàn.
Hai tay điều khiển → kiểm tra vùng ép → kích hoạt chu kỳ → giữ khoảng cách an toàn.
🛑 3. Nắm rõ vị trí nút dừng khẩn cấp
Nút dừng khẩn cấp phải luôn ở vị trí dễ quan sát và dễ tiếp cận. Khi phát hiện tình huống bất thường như phôi bị lệch, khuôn dịch chuyển, xi lanh hoạt động không ổn định hoặc có nguy cơ gây mất an toàn, cần sử dụng nút dừng khẩn cấp để đưa máy về trạng thái dừng. Sau khi dừng máy, phải xác định nguyên nhân trước khi khởi động lại.
💨 4. Kiểm soát áp suất khí nén
Không cấp khí vượt quá giới hạn cho phép của hệ thống. Với cấu hình máy được giới thiệu, nguồn khí tham khảo nằm trong khoảng 0,3 – 0,8 MPa. Áp suất cần được điều chỉnh phù hợp với công việc thực tế và khả năng của khuôn, phôi. Không nên tăng áp suất tùy ý để cố tạo lực lớn hơn cho máy ép phôi khí nén.
🔧 5. Không điều chỉnh khuôn khi máy còn áp suất
Khi cần thay khuôn, căn chỉnh phôi, tháo dụng cụ hoặc xử lý kẹt phôi, phải đưa máy về trạng thái dừng an toàn. Đồng thời ngắt nguồn khí và xả áp khỏi hệ thống trước khi thao tác.
Tuyệt đối không đưa tay vào vùng ép chỉ vì đầu ép đang đứng yên, bởi hệ thống vẫn có thể còn áp suất tích trữ.
👷 6. Chỉ vận hành khi đã được hướng dẫn
Người vận hành cần được hướng dẫn về cách khởi động, dừng máy, điều chỉnh áp suất, sử dụng khuôn và xử lý tình huống khẩn cấp. Không để người chưa được đào tạo tự ý vận hành máy ép khí nén 4 trụ 40mm, đặc biệt trong môi trường sản xuất có nhiều thiết bị tự động hoặc nhiều máy hoạt động đồng thời.
🥽 7. Trang bị bảo hộ phù hợp
Tùy theo loại phôi và công việc, người vận hành cần sử dụng trang bị bảo hộ phù hợp như kính bảo hộ, giày bảo hộ và các phương tiện bảo vệ khác theo yêu cầu của nhà xưởng. Không sử dụng quần áo quá rộng hoặc phụ kiện có khả năng vướng vào các bộ phận chuyển động.
🔌 8. An toàn điện và khí nén
Kiểm tra dây nguồn, công tắc và các kết nối điện trước khi sử dụng. Đường ống khí phải được cố định gọn gàng, không bị gập hoặc cọ xát với các bộ phận chuyển động.
Khi phát hiện rò rỉ khí, dây điện hư hỏng hoặc linh kiện có dấu hiệu bất thường, cần dừng máy và tiến hành kiểm tra trước khi tiếp tục vận hành.
🚨 9. Xử lý khi xảy ra tình huống bất thường
Nếu máy phát ra tiếng động bất thường, đầu ép không hồi về, phôi bị kẹt, khuôn bị lệch hoặc phát hiện rò rỉ khí, cần dừng chu kỳ ép ngay khi cần thiết.
Không cố tiếp tục sản xuất để kiểm tra xem sự cố có tự hết hay không. Sau khi máy dừng, ngắt nguồn khí và thực hiện kiểm tra theo đúng quy trình bảo trì.
📋 Những việc NÊN và KHÔNG NÊN
| ✅ NÊN | ❌ KHÔNG NÊN |
|---|---|
| Kiểm tra máy trước mỗi ca làm việc | Vận hành máy khi chưa kiểm tra |
| Kiểm tra rào chắn và cơ cấu an toàn | Vô hiệu hóa thiết bị bảo vệ |
| Điều chỉnh áp suất phù hợp | Tự ý tăng áp suất vượt giới hạn |
| Xả áp trước khi bảo trì | Tháo ống khí khi hệ thống còn áp suất |
| Sử dụng nút dừng khẩn cấp khi cần | Tiếp tục chạy máy khi phát hiện bất thường |
⚠️ NGUYÊN TẮC AN TOÀN QUAN TRỌNG
Trước khi đưa tay vào khu vực khuôn hoặc thực hiện bất kỳ thao tác điều chỉnh nào, phải đảm bảo máy đã dừng, nguồn khí đã được ngắt và áp suất trong hệ thống đã được xả.
Không tự ý thay đổi kết cấu, đấu tắt thiết bị bảo vệ hoặc sửa đổi hệ thống điều khiển khi chưa đánh giá đầy đủ rủi ro.
🔧 Bảo trì & xử lý sự cố máy ép khí nén
Bảo trì đúng cách giúp máy ép khí nén 4 trụ 40mm duy trì lực ép ổn định, chuyển động chính xác và hạn chế thời gian dừng máy trong quá trình sản xuất. Do sử dụng xi lanh khí nén làm cơ cấu tạo lực, máy cần được kiểm tra định kỳ cả phần cơ khí, hệ thống khí nén và bộ điều khiển.
Đối với máy ép phôi khí nén, việc phát hiện sớm các dấu hiệu như rò khí, tốc độ xi lanh thay đổi, bàn ép không song song hoặc lực ép không ổn định sẽ giúp hạn chế ảnh hưởng đến chất lượng sản phẩm và tuổi thọ khuôn. Khi cần sửa chữa, phải đưa máy về trạng thái dừng an toàn và xả áp trước khi thao tác.
📅 1. Lịch bảo trì máy ép khí nén
Nên chia việc bảo trì thành các cấp độ kiểm tra khác nhau thay vì chỉ kiểm tra khi máy phát sinh sự cố. Tần suất thực tế có thể điều chỉnh theo số chu kỳ ép, môi trường làm việc, chất lượng nguồn khí và mức độ sử dụng của máy ép bằng xilanh.
| Chu kỳ kiểm tra | Hạng mục | Nội dung thực hiện |
|---|---|---|
| Mỗi ca | Ngoại quan | Kiểm tra dây khí, đầu nối, bàn ép, khuôn và các bộ phận bảo vệ. |
| Định kỳ | Hệ thống khí nén | Kiểm tra rò rỉ, áp suất, bộ lọc và tình trạng đường ống. |
| Định kỳ | Cơ cấu 4 trụ | Kiểm tra độ chắc chắn, độ sạch và sự đồng đều của cơ cấu dẫn hướng. |
| Định kỳ | Xi lanh | Kiểm tra chuyển động, tốc độ, tiếng động và dấu hiệu rò khí. |
| Khi cần | Khuôn & bàn ép | Vệ sinh, căn chỉnh và kiểm tra độ chắc chắn trước khi tiếp tục sản xuất. |
💨 2. Bảo trì hệ thống khí nén
Hệ thống khí nén ảnh hưởng trực tiếp đến tốc độ và lực làm việc của xi lanh. Cần kiểm tra các đầu nối, ống khí, van điều khiển và bộ xử lý khí để phát hiện rò rỉ hoặc bụi bẩn. Với nguồn khí tham khảo của dòng máy này khoảng 0,3 – 0,8 MPa, áp suất phải được điều chỉnh phù hợp với công việc và không tự ý vượt giới hạn thiết kế.
- Kiểm tra các đầu nối và ống dẫn khí.
- Kiểm tra đồng hồ áp suất và bộ điều áp.
- Kiểm tra bộ lọc khí, xả nước nếu có tích tụ.
- Phát hiện và xử lý vị trí rò rỉ khí.
- Không để bụi bẩn hoặc tạp chất đi vào hệ thống khí.
⚙️ 3. Kiểm tra và bảo trì xi lanh khí nén
Xi lanh là bộ phận trực tiếp tạo lực cho máy ép khí nén. Trong quá trình sử dụng, cần theo dõi chuyển động của ty xi lanh và phát hiện sớm các biểu hiện bất thường. Ty phải chuyển động ổn định, không bị kẹt, giật hoặc phát ra tiếng động bất thường.
Xi lanh xuống chậm bất thường • Xi lanh không hồi về • Chuyển động giật cục • Có tiếng xì khí • Lực ép không ổn định • Ty xi lanh có dấu hiệu bất thường.
🔩 4. Bảo trì hệ thống 4 trụ dẫn hướng
Cơ cấu 4 trụ giúp bàn ép duy trì chuyển động ổn định và hỗ trợ phân bố lực trong quá trình gia công. Bề mặt trụ cần được giữ sạch, không để bụi kim loại, dầu bẩn hoặc tạp chất tích tụ gây ảnh hưởng đến chuyển động của bàn ép.
- Vệ sinh bề mặt các trụ dẫn hướng.
- Kiểm tra độ chắc chắn của các liên kết cơ khí.
- Kiểm tra bàn ép có chuyển động ổn định hay không.
- Kiểm tra dấu hiệu lệch hoặc kẹt trong quá trình ép.
- Thực hiện bôi trơn theo yêu cầu của cấu hình thực tế và loại cơ cấu dẫn hướng.
🧱 5. Kiểm tra khuôn và bàn làm việc
Khuôn phải được cố định chắc chắn trên bàn làm việc và nằm đúng vị trí trước mỗi chu kỳ ép. Nếu khuôn bị lệch, bề mặt bàn bị bẩn hoặc các điểm gá không chắc chắn, sản phẩm có thể bị sai vị trí hoặc lực ép phân bố không đều.
Khi thay đổi khuôn cho máy ép phôi khí nén, cần kiểm tra lại chiều cao làm việc, khoảng hở và hành trình ép để đảm bảo đầu ép không va chạm với khuôn hoặc các bộ phận khác.
🛠️ 6. Bảng xử lý sự cố thường gặp
| Hiện tượng | Nguyên nhân có thể | Hướng kiểm tra |
|---|---|---|
| Xi lanh xuống chậm | Áp suất thấp, lưu lượng khí không đủ, đường ống hoặc van có vấn đề. | Kiểm tra áp suất, đường khí, van điều khiển và bộ xử lý khí. |
| Xi lanh không hoạt động | Không có nguồn khí, van chưa hoạt động hoặc hệ thống điều khiển có lỗi. | Kiểm tra nguồn khí, kết nối và tín hiệu điều khiển. |
| Lực ép không ổn định | Áp suất thay đổi, rò khí hoặc phôi/khuôn đặt không đúng vị trí. | Kiểm tra áp suất, rò rỉ và vị trí gá phôi. |
| Bàn ép bị lệch | Cơ cấu dẫn hướng hoặc liên kết cơ khí có vấn đề. | Kiểm tra 4 trụ, liên kết và độ song song của bàn ép. |
| Có tiếng xì khí | Rò rỉ tại ống, đầu nối, van hoặc xi lanh. | Ngắt và xả áp, sau đó kiểm tra từng vị trí kết nối. |
| Máy không khởi động | Nguồn điện, nút dừng khẩn cấp hoặc mạch điều khiển chưa ở trạng thái sẵn sàng. | Kiểm tra nguồn điện và trạng thái các thiết bị điều khiển an toàn. |
🚨 7. Xử lý khi phôi hoặc khuôn bị kẹt
Khi phôi bị kẹt trong khuôn, không cố dùng tay kéo phôi ra trong khi máy còn áp suất. Trước tiên cần dừng máy, ngắt nguồn khí và xả áp trong hệ thống. Chỉ tiến hành tháo hoặc điều chỉnh khuôn sau khi xác nhận đầu ép đã ở trạng thái an toàn.
- Dừng chu kỳ ép.
- Ngắt nguồn khí cấp vào máy.
- Xả áp suất còn lại trong hệ thống.
- Kiểm tra vị trí phôi và khuôn.
- Tháo phôi bằng dụng cụ phù hợp nếu cần.
- Kiểm tra nguyên nhân gây kẹt trước khi vận hành lại.
👨🔧 8. Khi nào nên dừng máy và gọi kỹ thuật?
Không nên tự ý tháo sâu hoặc thay đổi kết cấu của máy ép khí nén 4 trụ 40mm nếu chưa xác định được nguyên nhân. Nên dừng máy và liên hệ kỹ thuật khi xuất hiện rò khí nghiêm trọng, xi lanh hoạt động bất thường, bàn ép bị lệch rõ rệt, hệ thống điều khiển không hoạt động hoặc thiết bị bảo vệ không còn làm việc đúng chức năng.
✅ Bảo trì đúng – máy hoạt động ổn định hơn
Việc vệ sinh, kiểm tra nguồn khí, theo dõi xi lanh, kiểm tra cơ cấu 4 trụ và xử lý sớm các dấu hiệu bất thường giúp duy trì hiệu suất làm việc của máy. Đối với các ứng dụng sản xuất liên tục, nên xây dựng lịch kiểm tra riêng dựa trên tần suất sử dụng và điều kiện thực tế của từng dây chuyền.
🖼️ Hình ảnh thực tế máy ép khí nén 4 trụ
Một số hình ảnh thực tế của máy ép khí nén 4 trụ 40mm được bố trí trong môi trường sản xuất, thể hiện cấu trúc máy, khu vực bàn ép và khả năng tích hợp khuôn hoặc đồ gá theo từng công đoạn. Đây là dòng máy ép khí nén phù hợp để triển khai các ứng dụng ép phôi, dập và lắp ráp trong xưởng cơ khí, nhà máy và dây chuyền sản xuất.

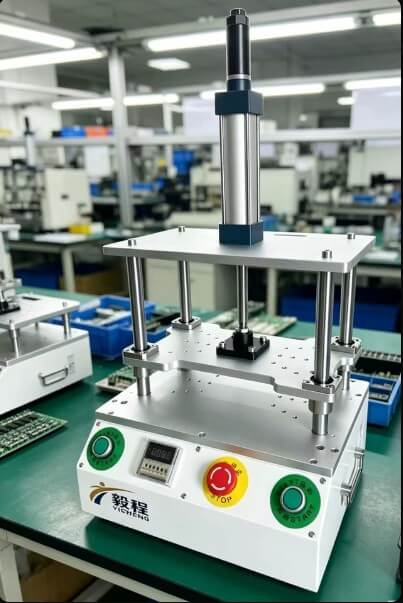

Máy ép khí nén 4 trụ tại xưởng sản xuất:
Hình ảnh cho thấy máy được bố trí trực tiếp tại khu vực sản xuất, với xi lanh khí nén đặt phía trên
và bàn ép được dẫn hướng bởi hệ thống 4 trụ. Cấu hình này tạo không gian làm việc thuận tiện cho việc
lắp đặt khuôn hoặc đồ gá theo yêu cầu của từng sản phẩm.
Máy ép phôi khí nén trong thực tế:
Hình ảnh thể hiện khu vực bàn làm việc của máy được sử dụng cùng khuôn hoặc đồ gá.
Máy ép phôi khí nén có thể được cấu hình theo kích thước chi tiết và yêu cầu của
từng công đoạn ép, lắp ráp hoặc định hình trong sản xuất công nghiệp.
Máy dập khí nén mini trong môi trường nhà máy:
Hình ảnh thực tế cho thấy thiết bị có thể được bố trí trên bàn thao tác trong dây chuyền sản xuất.
Với thiết kế dạng máy ép 4 trụ, thiết bị có thể phục vụ các công đoạn
máy dập khí nén mini, ép hoặc lắp ráp khi sử dụng đúng khuôn và đồ gá.
Hình ảnh được sử dụng để minh họa cấu hình và môi trường ứng dụng thực tế. Khả năng ép hoặc dập cụ thể cần được lựa chọn dựa trên lực ép, khuôn, đồ gá và yêu cầu của từng sản phẩm.
🎬 Video máy ép khí nén 4 trụ
Video thực tế giới thiệu máy ép khí nén 4 trụ 40mm và nguyên lý vận hành của máy ép khí nén. Qua video, khách hàng có thể quan sát trực quan kết cấu 4 trụ, xi lanh khí nén, bàn làm việc và cơ cấu ép, từ đó hình dung rõ hơn khả năng sử dụng máy ép phôi khí nén và máy dập khí nén trong các công đoạn sản xuất.
Video giúp khách hàng có thêm góc nhìn trực quan về thiết bị trước khi lựa chọn cấu hình máy ép khí nén 4 trụ 40mm phù hợp với khuôn, phôi và yêu cầu sản xuất thực tế.
🔩 Máy ép khí nén 4 trụ – Cung cấp & hỗ trợ toàn quốc
HOÀNG ĐĂNG INDUSTRIAL cung cấp máy ép khí nén 4 trụ phục vụ nhà máy, xưởng cơ khí, đơn vị chế tạo máy, doanh nghiệp tự động hóa, bộ phận sản xuất và bảo trì thiết bị công nghiệp.
Dòng máy ép khí nén sử dụng xi lanh khí nén để tạo lực ép theo phương thẳng đứng, kết hợp kết cấu 4 trụ và bàn làm việc để bố trí khuôn hoặc đồ gá. Model 40 có các cấu hình xi lanh như 40-50, 40-63 và 40-80, với lực ép theo thông số lần lượt khoảng 100 kg, 160 kg và 260 kg.
Khi lựa chọn máy ép phôi khí nén, khách hàng không nhất thiết phải xác định chính xác cấu hình ngay từ đầu. Có thể gửi cho HDI lực ép yêu cầu, kích thước phôi, kích thước khuôn, hình ảnh sản phẩm hoặc bản vẽ công đoạn. HDI hỗ trợ đối chiếu và tư vấn cấu hình máy dập khí nén phù hợp với nhu cầu thực tế.
📍 Khu vực cung cấp & hỗ trợ kỹ thuật
HOÀNG ĐĂNG INDUSTRIAL hỗ trợ cung cấp máy ép khí nén 4 trụ 40mm cho khách hàng trên toàn quốc, đặc biệt là các khu vực tập trung nhiều nhà máy, xưởng cơ khí, doanh nghiệp chế tạo máy và hệ thống tự động hóa.
🇻🇳 MIỀN BẮC
Hà Nội – Bắc Ninh – Hải Phòng – Hưng Yên –
Hải Dương – Quảng Ninh – Thái Nguyên –
Vĩnh Phúc – Ninh Bình
Cung cấp cho nhà máy, xưởng cơ khí, dây chuyền sản xuất
và doanh nghiệp tự động hóa.
- KCN Yên Phong
- KCN Quế Võ
- KCN Tiên Sơn
- KCN VSIP Bắc Ninh
- KCN Quang Minh
- KCN Thăng Long
- KCN Tràng Duệ
- KCN Đình Vũ
🇻🇳 MIỀN TRUNG
Thanh Hóa – Nghệ An – Hà Tĩnh – Quảng Bình –
Đà Nẵng – Quảng Nam – Quảng Ngãi –
Bình Định – Khánh Hòa
Hỗ trợ các doanh nghiệp cơ khí, chế tạo máy,
gia công và tự động hóa.
- KCN VSIP Nghệ An
- KCN Nam Cấm
- KCN Vũng Áng
- KCN Hòa Khánh
- KCN Liên Chiểu
- KCN Hòa Cầm
- KCN Chu Lai
- KCN Dung Quất
🇻🇳 MIỀN NAM
TP. Hồ Chí Minh – Bình Dương – Đồng Nai –
Long An – Tây Ninh – Bà Rịa – Vũng Tàu –
Bình Phước – Cần Thơ
Phục vụ nhà máy sản xuất, xưởng cơ khí,
đơn vị chế tạo máy và hệ thống tự động hóa.
- KCN VSIP Bình Dương
- KCN Sóng Thần
- KCN Mỹ Phước
- KCN Biên Hòa
- KCN Amata
- KCN Long Thành
- KCN Nhơn Trạch
- KCN Hiệp Phước
🏭 Phục vụ nhà máy, xưởng cơ khí & doanh nghiệp tự động hóa
Máy ép khí nén 4 trụ 40mm phù hợp với các doanh nghiệp cần một thiết bị tạo lực ép bằng khí nén cho những công đoạn có tính lặp lại. Máy có thể kết hợp với khuôn, đồ gá và cơ cấu điều khiển tùy theo yêu cầu của từng ứng dụng.
Chế tạo máy
Tích hợp vào máy chuyên dụng và cơ cấu ép theo yêu cầu.
Xưởng cơ khí
Phục vụ các công đoạn ép, lắp ráp và tạo hình phù hợp.
Tự động hóa
Kết hợp với hệ thống khí nén và thiết bị điều khiển.
Bảo trì
Hỗ trợ thay thế hoặc bổ sung thiết bị ép cho công đoạn hiện hữu.
📦 Hỗ trợ giao hàng máy ép khí nén đến doanh nghiệp
HOÀNG ĐĂNG INDUSTRIAL hỗ trợ giao hàng đến:
- 🏭 Nhà máy và xưởng sản xuất trong khu công nghiệp.
- ⚙️ Xưởng cơ khí và đơn vị chế tạo máy.
- 🤖 Công ty tự động hóa và tích hợp hệ thống.
- 🔧 Bộ phận bảo trì, sửa chữa máy công nghiệp.
- 📦 Kho hàng và địa chỉ nhận hàng của doanh nghiệp.
- 🚚 Khách hàng tại các tỉnh thành trên toàn quốc.
Thời gian giao hàng được xác nhận theo cấu hình máy, model, số lượng đặt hàng và địa điểm nhận hàng tại thời điểm khách hàng gửi yêu cầu.
🔧 Hỗ trợ kỹ thuật trước khi đặt máy
Đối với máy ép khí nén, việc xác định đúng lực ép, kích thước phôi, khuôn và không gian làm việc ngay từ đầu giúp doanh nghiệp lựa chọn cấu hình phù hợp hơn với công đoạn thực tế.
Nếu chưa biết chính xác cấu hình, khách hàng có thể gửi hình ảnh sản phẩm cần ép, kích thước phôi, lực ép yêu cầu, bản vẽ khuôn hoặc video công đoạn hiện tại. HDI hỗ trợ đối chiếu để lựa chọn máy ép phôi khí nén phù hợp.
Gửi yêu cầu
Gửi hình ảnh, kích thước phôi hoặc yêu cầu lực ép.
Kiểm tra kỹ thuật
Đối chiếu lực ép, kích thước và cấu hình phù hợp.
Báo giá
Xác nhận cấu hình, số lượng và phương án cung cấp.
Giao hàng
Đóng gói và bàn giao vận chuyển theo đơn hàng.
📋 Thông tin nên cung cấp khi đặt máy ép khí nén
| Thông tin | Ví dụ / yêu cầu |
|---|---|
| Model / cấu hình | Model 40 và cấu hình xi lanh tương ứng |
| Lực ép yêu cầu | Lực ép cần thiết cho công đoạn thực tế |
| Kích thước phôi | Chiều dài, chiều rộng, chiều cao hoặc đường kính phôi |
| Khuôn / đồ gá | Kích thước khuôn, hình ảnh hoặc bản vẽ nếu có |
| Hành trình làm việc | Khoảng dịch chuyển cần thiết của đầu ép |
| Sản lượng | Số chu kỳ hoặc sản lượng dự kiến trong quá trình sản xuất |
| Phương thức vận hành | Nút điều khiển, bàn đạp hoặc cấu hình điều khiển phù hợp |
| Ứng dụng | Ép lắp, ép phôi, dập, tạo hình, tán, định vị hoặc công đoạn tương ứng |
🎯 Lựa chọn cấu hình máy ép khí nén 4 trụ 40mm
| Cấu hình | Lực ép theo thông số | Định hướng sử dụng |
|---|---|---|
| 40-50 | 100 kg | Công đoạn cần mức lực ép thấp hơn trong phạm vi Model 40. |
| 40-63 | 160 kg | Công đoạn cần mức lực ép trung bình trong phạm vi cấu hình. |
| 40-80 | 260 kg | Công đoạn cần mức lực ép cao hơn trong phạm vi Model 40. |
📞 Cần mua máy ép khí nén 4 trụ? Gửi thông tin để HDI báo giá
Nếu doanh nghiệp đang tìm máy ép khí nén, máy ép phôi khí nén, máy dập khí nén hoặc máy dập khí nén mini, anh/chị chỉ cần gửi cho HOÀNG ĐĂNG INDUSTRIAL một trong các thông tin: model, lực ép yêu cầu, kích thước phôi, hình ảnh sản phẩm, khuôn hoặc bản vẽ công đoạn.
HDI hỗ trợ tư vấn kỹ thuật – xác định cấu hình – báo giá
giúp doanh nghiệp lựa chọn máy ép khí nén 4 trụ phù hợp trước khi đặt hàng.
Gửi hình ảnh sản phẩm hoặc yêu cầu lực ép,
HDI hỗ trợ kiểm tra và tư vấn cấu hình phù hợp.
HOÀNG ĐĂNG INDUSTRIAL – Cung cấp máy ép khí nén, máy dập khí nén và thiết bị công nghiệp cho doanh nghiệp trên toàn quốc.
🧠 Câu hỏi thường gặp về máy ép khí nén 4 trụ 40mm
Máy ép khí nén 4 trụ 40mm là dòng máy ép sử dụng xi lanh khí nén đường kính 40mm để tạo lực theo phương thẳng đứng, kết hợp kết cấu 4 trụ dẫn hướng và bàn làm việc để bố trí khuôn, đồ gá hoặc phôi theo từng công đoạn.
Dòng máy có nhiều cấu hình lực ép từ khoảng 100kg đến 260kg, phù hợp với các công việc ép phôi, ép lắp, dập, tạo hình và gia công trong xưởng cơ khí, nhà máy, dây chuyền sản xuất và thiết bị tự động hóa.
Bấm vào từng câu hỏi để xem thông tin chi tiết.
📞 Cần tư vấn máy ép khí nén 4 trụ 40mm?
Gửi lực ép, kích thước phôi, khuôn, hành trình, hình ảnh hoặc bản vẽ
HOÀNG ĐĂNG INDUSTRIAL hỗ trợ kiểm tra cấu hình máy ép khí nén, máy ép phôi khí nén hoặc máy ép bằng xilanh phù hợp.
☎ Hotline / Zalo: 0947 381 886
🔎 Từ khóa liên quan đến máy ép khí nén 4 trụ 40mm
Hệ thống từ khóa dưới đây được mở rộng từ nhóm tìm kiếm chính máy ép khí nén 4 trụ 40mm, tập trung vào nhu cầu tìm kiếm của xưởng cơ khí, nhà máy, đơn vị chế tạo máy, dây chuyền tự động hóa và bộ phận mua hàng công nghiệp.
Các cụm từ được phân nhóm theo từ khóa sản phẩm, từ khóa máy ép phôi, từ khóa máy dập khí nén, từ khóa kỹ thuật, ứng dụng công nghiệp, nhu cầu tìm mua và từ khóa ngách Long-tail nhằm mở rộng độ phủ SEO cho toàn bộ chủ đề.
🔩 Nhóm từ khóa sản phẩm
máy ép khí nén 4 trụ 40mm
máy ép khí nén
máy ép phôi khí nén
máy ép bằng xilanh
máy ép khí nén 40mm
máy ép khí nén mini 4 trụ
máy ép xi lanh khí nén
🧩 Nhóm từ khóa máy ép phôi
máy ép phôi khí nén
máy ép phôi
máy ép phôi bằng khí nén
máy ép phôi công nghiệp
máy ép phôi 4 trụ
máy ép định hình khí nén
máy ép chi tiết cơ khí
⚒️ Nhóm từ khóa máy dập khí nén
máy dập khí nén
máy dập khí nén mini
máy dập phôi khí nén
máy dập 4 trụ khí nén
máy dập bằng khí nén
máy dập đột khí nén
máy đột dập khí nén
⚙️ Nhóm từ khóa kỹ thuật
máy ép khí nén 40mm
xi lanh khí nén 40mm
máy ép xi lanh khí nén
máy ép 4 trụ
máy ép khí nén lực 100kg
máy ép khí nén lực 160kg
máy ép khí nén lực 260kg
máy ép khí nén điều chỉnh áp suất
cơ cấu ép khí nén
thiết bị tạo lực khí nén
🏭 Nhóm từ khóa ứng dụng công nghiệp
máy ép trong nhà máy
máy ép cho xưởng cơ khí
máy ép cho ngành cơ khí
máy ép trong sản xuất
máy ép cho dây chuyền tự động hóa
máy ép chế tạo máy
máy ép lắp ráp linh kiện
máy ép vòng bi
máy ép bạc
máy ép định vị
🎯 Nhóm từ khóa nhu cầu tìm mua
mua máy ép khí nén
máy ép khí nén giá tốt
máy ép khí nén công nghiệp
máy ép khí nén mini giá tốt
báo giá máy ép khí nén
máy ép khí nén cho nhà máy
nhà cung cấp máy ép khí nén
máy ép khí nén tại Việt Nam
🔎 Từ khóa ngách & Long-tail
máy ép khí nén 4 trụ lực 100kg
máy ép khí nén 4 trụ lực 160kg
máy ép khí nén 4 trụ lực 260kg
máy ép khí nén 40-50
máy ép khí nén 40-63
máy ép khí nén 40-80
máy ép phôi khí nén 4 trụ
máy ép bằng xilanh khí nén 40mm
máy ép khí nén 4 trụ cho xưởng cơ khí
máy ép khí nén 4 trụ cho nhà máy
máy ép khí nén dùng khuôn
máy ép khí nén có bàn đạp
máy ép khí nén có đồng hồ áp suất
🎯 Cụm chủ đề SEO trọng tâm
→ Máy ép khí nén 40mm
→ Máy ép khí nén mini
→ Máy ép phôi bằng khí nén
→ Máy ép chi tiết cơ khí
→ Máy ép xi lanh khí nén
→ Cơ cấu ép khí nén
→ Máy dập 4 trụ khí nén
→ Máy đột dập khí nén
→ Máy ép khí nén 160kg
→ Máy ép khí nén 260kg
→ Máy ép cho nhà máy
→ Máy ép cho dây chuyền tự động hóa
→ Báo giá máy ép khí nén
→ Nhà cung cấp máy ép khí nén
→ Máy ép phôi khí nén
→ Máy ép bằng xilanh
🔗 Internal Link
Để mở rộng thông tin kỹ thuật và giúp khách hàng dễ dàng tìm hiểu các sản phẩm liên quan, HOÀNG ĐĂNG INDUSTRIAL xây dựng hệ thống liên kết nội bộ xoay quanh nhóm máy ép khí nén, thiết bị khí nén, máy dập và các sản phẩm phục vụ gia công công nghiệp.
Các liên kết dưới đây được phân bổ theo từng chủ đề nhằm hỗ trợ người dùng tiếp tục tìm hiểu đúng nhu cầu, đồng thời tạo cấu trúc Topical SEO rõ ràng cho website.
⚙️ Sản phẩm liên quan
💨 Thiết bị khí nén liên quan
Xi lanh khí nén
Tìm hiểu cấu tạo, nguyên lý và các dòng xi lanh dùng trong hệ thống khí nén.
Van điện từ khí nén
Thiết bị điều khiển dòng khí thường được sử dụng trong hệ thống khí nén.
Bộ lọc điều áp khí nén
Thiết bị xử lý và điều chỉnh khí trước khi đưa vào hệ thống.
Phụ kiện khí nén
Các phụ kiện phục vụ lắp đặt và kết nối hệ thống khí nén công nghiệp.
🏭 Thiết bị công nghiệp liên quan
📞 Cần tư vấn máy ép khí nén?
Gửi lực ép, kích thước phôi, khuôn, hình ảnh hoặc bản vẽ để HOÀNG ĐĂNG INDUSTRIAL hỗ trợ lựa chọn cấu hình máy ép khí nén 4 trụ phù hợp.
☎ Hotline / Zalo: 0947 381 886
🏢 Vì sao chọn HOÀNG ĐĂNG INDUSTRIAL
Giải pháp máy ép – máy dập – thiết bị tạo lực cho sản xuất công nghiệp
HOÀNG ĐĂNG INDUSTRIAL (HDI)
định hướng cung cấp các thiết bị công nghiệp phục vụ ép, dập, đột, tạo hình, lắp ráp và gia công cho nhà máy, xưởng cơ khí, doanh nghiệp chế tạo máy và hệ thống tự động hóa.
Thay vì chỉ tập trung vào một dòng thiết bị, HDI xây dựng danh mục theo nhóm giải pháp tạo lực, bao gồm máy ép khí nén, máy dập khí nén, máy đột dập, máy ép thủy lực, xi lanh tăng áp và các cụm ép chuyên dụng.
Với khách hàng B2B, điều quan trọng không chỉ là mua một chiếc máy, mà là lựa chọn được đúng phương án tạo lực, đúng cấu hình, đúng khuôn và phù hợp với công đoạn sản xuất. Đây là cách HDI tiếp cận từng yêu cầu trước khi đề xuất thiết bị.
⚙️ Hệ thống thiết bị ép & tạo lực công nghiệp
HDI phát triển danh mục sản phẩm theo từng phương án tạo lực, giúp doanh nghiệp có thể lựa chọn thiết bị dựa trên yêu cầu thực tế thay vì bị giới hạn trong một loại máy duy nhất.
Máy ép khí nén
Máy ép khí nén mini, máy ép 4 trụ và các cấu hình sử dụng
xi lanh khí nén để thực hiện công đoạn ép, lắp ráp,
định vị và tạo hình phù hợp.
Máy đột dập
Các dòng máy phục vụ công đoạn đột, dập và gia công
theo khuôn, phù hợp với nhu cầu sản xuất cơ khí
và gia công chi tiết.
Máy ép thủy lực
Giải pháp tạo lực bằng thủy lực cho những ứng dụng
cần mức lực lớn hoặc yêu cầu đặc tính làm việc
phù hợp với hệ thống thủy lực.
Xi lanh tăng áp
Cụm xi lanh tăng áp dùng để tạo lực lớn hơn
từ nguồn khí nén trong những ứng dụng cần kết hợp
giữa hệ thống khí nén và cơ cấu tạo lực.
Cụm ép chuyên dụng
Cấu hình máy và cụm tạo lực được lựa chọn theo
khuôn, phôi, hành trình, lực ép và yêu cầu riêng
của từng công đoạn.
Tích hợp tự động hóa
Có thể xem xét tích hợp cơ cấu ép vào máy chuyên dụng,
dây chuyền hoặc hệ thống tự động hóa theo yêu cầu
của từng bài toán sản xuất.
🎯 HDI không chỉ cung cấp một chiếc máy – chúng tôi tập trung vào bài toán tạo lực
Cùng một công đoạn ép có thể có nhiều phương án thực hiện: khí nén, thủy lực, cơ khí hoặc kết hợp nhiều cơ cấu.
Việc chọn đúng phương án phụ thuộc vào lực cần thiết, hành trình, tốc độ, tần suất làm việc, kích thước sản phẩm và yêu cầu của dây chuyền.
Vì vậy, khi khách hàng gửi yêu cầu cho HDI, chúng tôi ưu tiên tìm hiểu sản phẩm cần ép, khuôn, phôi và công đoạn thực tế trước khi xác định thiết bị phù hợp.
🧠 Quy trình tư vấn thiết bị của HOÀNG ĐĂNG INDUSTRIAL
Tiếp nhận
Tiếp nhận yêu cầu và thông tin công đoạn.
Phân tích
Xác định lực, hành trình, phôi và khuôn.
Đề xuất
Đề xuất phương án tạo lực phù hợp.
Xác nhận
Xác nhận model, cấu hình và yêu cầu.
Cung cấp
Tiến hành cung cấp và hỗ trợ theo đơn hàng.
🏭 Phục vụ nhiều nhóm khách hàng công nghiệp
⭐ Những giá trị HDI tập trung mang lại
01. Tư vấn theo ứng dụng
Không chỉ hỏi khách hàng cần model nào, HDI tập trung tìm hiểu
công đoạn cần thực hiện để xác định thiết bị phù hợp hơn.
02. Nhiều phương án tạo lực
Từ máy ép khí nén, máy dập, máy ép thủy lực đến xi lanh tăng áp
và cụm ép chuyên dụng, khách hàng có thêm nhiều phương án để cân nhắc.
03. Hướng đến khách hàng B2B
Nội dung và tư vấn tập trung vào thông số, ứng dụng,
cấu hình, khả năng tích hợp và yêu cầu sản xuất.
04. Minh bạch thông tin kỹ thuật
Thông số được phân biệt theo từng model và cấu hình;
các yêu cầu chưa đủ dữ liệu sẽ được xác nhận trước khi tư vấn.
🔩 Danh mục giải pháp tạo lực của HDI
Máy ép khí nén
Máy ép khí nén mini
Máy ép 4 trụ
Máy dập khí nén
Máy đột dập
Máy ép thủy lực
Xi lanh tăng áp
Cụm ép chuyên dụng
Thiết bị tự động hóa
Hãy gửi cho HDI hình ảnh sản phẩm,bản vẽ, kích thước phôi, lực ép yêu cầu hoặc video công đoạn.
Đội ngũ HDI sẽ dựa trên thông tin thực tế để cùng bạn xác địnhphương án phù hợp: máy ép khí nén,máy đột dập, máy ép thủy lực, xi lanh tăng áp hoặc cụm ép chuyên dụng.
Đánh giá
Chưa có đánh giá nào.
