Vòng Bi Mâm Xoay Răng Ngoài Tải Nặng Series 011 / 012 (D602 – D1940mm)

🔩 Vòng Bi Mâm Xoay Răng Ngoài Tải Nặng Series 011/012 là gì?

Vòng bi mâm xoay răng ngoài tải nặng Series 011 / 012 là dòng slewing bearing công nghiệp chuyên dùng cho các hệ thống quay chịu tải lớn, tải mô-men cao và môi trường vận hành liên tục trong ngành cơ khí công nghiệp nặng.

Sản phẩm được thiết kế với hệ bánh răng ngoài gia công trực tiếp trên thân vòng bi, sử dụng Module M5 – M16 giúp tăng khả năng truyền động, chịu lực và vận hành ổn định cho các thiết bị công suất lớn.

Dòng vòng bi mâm xoay răng ngoài tải nặng có kích thước từ D602mm đến D1940mm, phù hợp cho các ứng dụng yêu cầu khả năng chịu tải cao như cẩu xoay, bàn xoay công nghiệp, thiết bị nâng hạ, robot tải lớn và hệ thống truyền động cơ khí hạng nặng.

Mâm xoay răng ngoài tải nặng 011 / 012 nổi bật với kết cấu chịu lực bền bỉ, độ đồng tâm cao, khả năng truyền động mạnh và dễ dàng kết hợp với motor giảm tốc hoặc hộp số công nghiệp.

Nhờ khả năng chịu tải vượt trội cùng độ ổn định cao, vòng bi mâm xoay răng ngoài tải nặng được ứng dụng rộng rãi trong các hệ thống công nghiệp yêu cầu vận hành liên tục và độ bền lâu dài.

---

⚙️ Đặc điểm kỹ thuật nổi bật của dòng mâm xoay răng ngoài tải nặng

Vòng bi mâm xoay răng ngoài tải nặng Series 011 / 012 sở hữu những đặc tính cơ khí vượt trội, được thiết kế để định hình lại tiêu chuẩn chịu lực trong các ngành công nghiệp nặng:

• Kích thước siêu trường siêu trọng: Đường kính ngoài khủng dải rộng từ D602mm đến D1940mm, trọng lượng bệ mâm đạt từ 85kg lên tới hơn 600kg, phù hợp hoàn hảo cho các kết cấu kết cấu máy khổng lồ.
• Vành răng mô-men lực kéo cao: Tích hợp hệ bánh răng ngoài thô hệ Module lớn từ M5 đến M16. Kết cấu răng bản rộng (từ 60mm đến 90mm) giúp chịu ứng lực va đập cực tốt, truyền lực kéo mạnh mẽ và triệt tiêu nguy cơ mẻ răng khi đảo chiều quay đột ngột.
• Năng lực chịu ứng lực bệ máy vượt trội: Thiết kế lòng rãnh bi gia cường đặc biệt, giúp mâm xoay phân bổ ứng lực đều, chịu đồng thời lực nén hướng trục tĩnh/động cực đại, lực đẩy ngang hướng kính và hệ số mô-men lật ở mức siêu tải.
• Liên kết bệ máy siêu cường lực: Hệ thống lỗ định vị được khoan dày đặc (từ 20 lỗ lên đến 45 lỗ siết lực tùy mã), sử dụng hệ ren lớn từ M16, M20 cho đến M24, đảm bảo toàn bộ khối mâm xoay được cố định chắc chắn tuyệt đối vào khung bệ máy, không bị lỏng hay biến dạng trục.
• Phôi thép hợp kim đúc khối: Toàn bộ sản phẩm được chế tạo từ dòng thép cường độ cao chuyên dụng 50Mn hoặc 42CrMo, mang lại kết cấu bền bỉ, chống nứt gãy cơ học xuất sắc dưới áp lực làm việc khắc nghiệt.
• Xử lý tôi cao tần nghiêm ngặt: Cả đường chạy bi bên trong lẫn bề mặt hệ bánh răng ngoài đều trải qua quy trình tôi nhiệt luyện kỹ thuật cao đạt độ cứng tối ưu 55 ~ 62 HRC, giúp chống chịu mài mòn hoàn hảo và gia tăng tuổi thọ vận hành lên gấp nhiều lần.
• Tối ưu hóa không gian truyền động trực tiếp: Cơ cấu vành răng ngoài cho phép nhông bánh răng của motor giảm tốc hành tinh, động cơ servo công suất lớn hoặc mô-tơ thủy lực ăn khớp trực tiếp gọn gàng, bỏ qua hoàn toàn các bộ truyền động xích rời cồng kềnh.
• Gia công CNC cấp chính xác quốc tế: Độ đảo mặt đầu và hướng kính bánh răng được kiểm soát chặt chẽ bằng máy CNC tiên tiến, đảm bảo quỹ đạo chuyển động tròn láng mịn, đồng tâm tuyệt đối và triệt tiêu hoàn toàn hiện tượng rung lắc cơ khí khi máy chạy tải nặng.

---

---

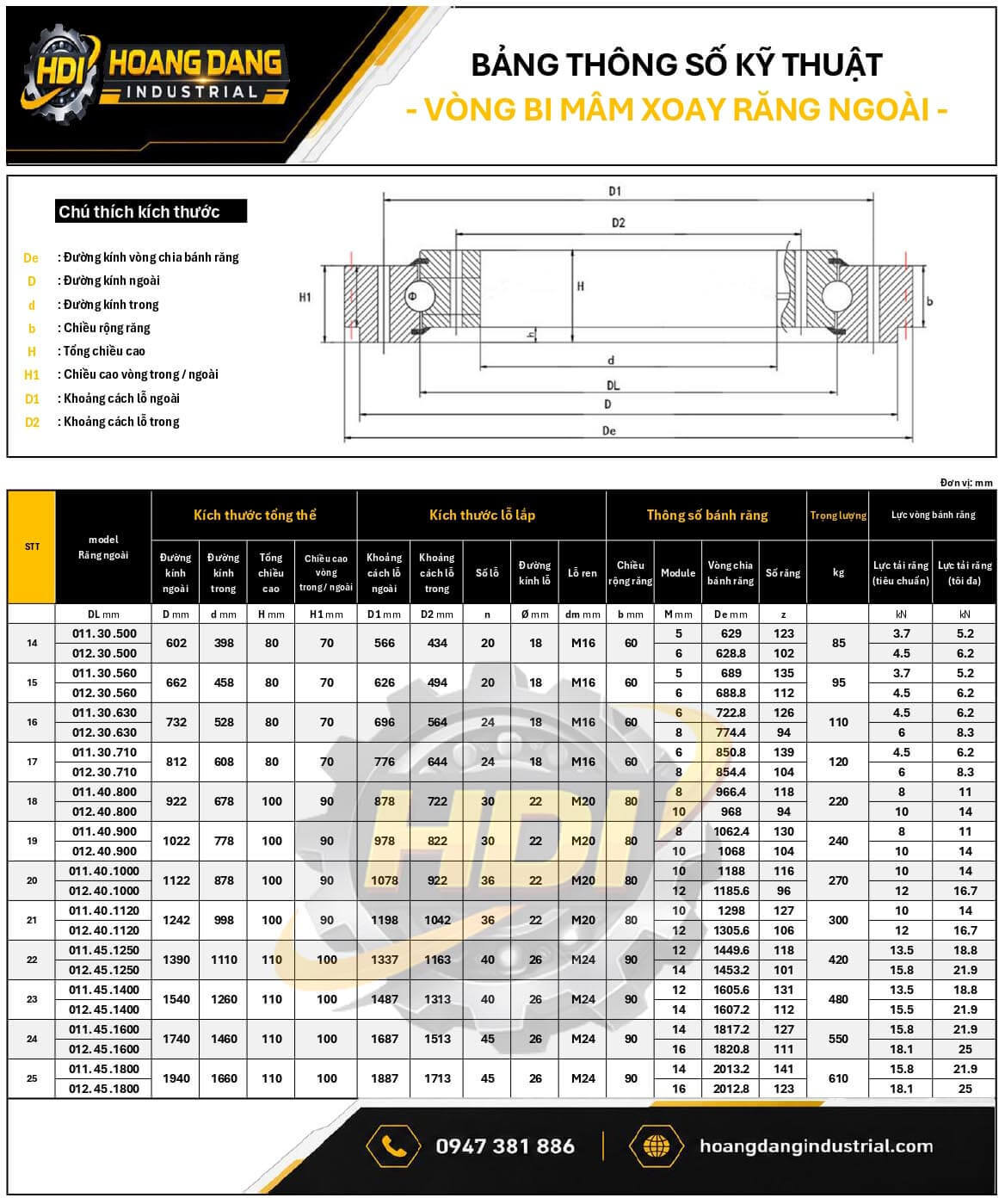

📐 Thông số kỹ thuật mâm xoay răng ngoài tải nặng Series 011/012

---

📏 Cách chọn đúng kích thước vòng bi mâm xoay răng ngoài tải nặng

Đối với các hệ thống máy móc hạng nặng, việc lựa chọn đúng kích thước và cấu hình vòng bi mâm xoay răng ngoài tải nặng đóng vai trò quyết định đến sự an toàn của toàn bộ công trình, giúp hệ thống phân bổ đều ứng lực, nâng cao tuổi thọ linh kiện và tối ưu hiệu suất truyền tải lực kéo.

• Tính toán chính xác biểu đồ tải trọng bệ máy: Đây là bước cốt lõi nhất. Kỹ sư cần tính toán kỹ lưỡng lực nén hướng trục tĩnh/động, lực đẩy ngang hướng kính và đặc biệt là hệ số mô-men lật (Overturning Moment). Dòng tải nặng tại Hoàng Đăng đảm bảo khả năng chịu lật bệ máy cực kỳ kiên cố dưới áp lực đè hàng chục tấn.
• Lựa chọn theo dải đường kính hình học: Dòng mâm xoay răng ngoài tải nặng Series 011 / 012 cung cấp dải đường kính ngoài khủng từ D602mm đến D1940mm, cho phép các đơn vị chế tạo dễ dàng cân đối không gian lắp đặt cho các kết cấu khổng lồ như cẩu xoay hay bàn quay công nghiệp lớn.
• Cân nhắc Module bánh răng và tỷ số truyền: Điểm đặc biệt của dòng siêu tải là cùng một kích thước đường kính ngoài sẽ có 2 tùy chọn Module răng khác nhau (ví dụ từ M5 đến M16). Bạn cần dựa vào nhông bánh răng chủ động của motor hoặc hộp số hành tinh để chọn đúng hệ răng tương ứng, giúp tối ưu hóa lực kéo và tránh hiện tượng mòn vẹt răng.
• Rà soát tọa độ hệ lỗ lắp đặt cường lực: Cần rà soát chính xác các thông số hình học đắt giá bao gồm khoảng cách tâm lỗ bắt vít vành trong (D2), vành ngoài (D1), chiều cao tổng (H) và chiều cao vành răng (H1) để gia công bệ máy khớp hoàn toàn với bản vẽ, sử dụng đúng hệ bulong cường độ cao từ M16 đến M24.
• Tương thích theo điều kiện môi trường làm việc: Với các thiết bị vận hành liên tục ngoài trời, chịu mưa nắng hoặc bụi cát bến cảng (như cẩu tháp, cẩu trục), bắt buộc phải chọn các model sử dụng phôi thép hợp kim cao cấp 50Mn/42CrMo được tôi cứng rãnh lăn nghiêm ngặt và có phớt làm kín gia cường bảo vệ lòng bi.
• Các model vòng bi mâm xoay răng ngoài tải nặng phổ biến gồm:
• 011.30.500
• 011.30.560
• 011.30.630
• 011.30.710
• 011.40.800
• 011.40.900
• 011.40.1000
• 011.40.1120
• 011.45.1250
• 011.45.1400
• 011.45.1600
• 011.45.1800

💡 Nếu bạn đang lên phương án thiết kế và chưa xác định được mã sản phẩm tối ưu, hãy kết nối ngay với chúng tôi. Hoàng Đăng Industrial hỗ trợ tính toán tải trọng, tư vấn lựa chọn model và cung cấp bản vẽ kỹ thuật hoàn toàn miễn phí. Click ngay Liên hệ nhận tư vấn kỹ thuật hoặc Hotline/Zalo: 0947 381 886!

---

🧩 Cấu tạo chi tiết vòng bi mâm xoay răng ngoài tải nặng

Vòng bi mâm xoay răng ngoài tải nặng được cấu thành từ nhiều bộ phận cơ khí chính xác giúp đảm bảo khả năng chịu tải, truyền động ổn định và vận hành bền bỉ trong các hệ thống công nghiệp.

Nhờ cấu tạo đồng bộ và gia công chính xác cao, vòng bi mâm xoay răng ngoài tải nặng Series 011/012 mang lại khả năng truyền động ổn định, chịu tải tốt và phù hợp cho nhiều hệ thống tự động hóa công nghiệp hiện đại.

1. Vòng trong:
   Là phần liên kết với trục hoặc bệ máy, hỗ trợ định vị và chịu tải trong quá trình vận hành.
2. Vòng ngoài:
   Tích hợp hệ bánh răng truyền động bên ngoài, đồng thời hỗ trợ kết cấu quay và khả năng chịu lực tổng thể.
3. Bi lăn / phần tử lăn:
   Các viên bi thép chịu lực giúp giảm ma sát, hỗ trợ chuyển động quay ổn định và tăng độ bền hoạt động.
4. Khối cách bi:
   Giữ khoảng cách đồng đều giữa các viên bi, hạn chế va chạm và giúp chuyển động mượt hơn.
5. Lỗ lắp trong / ngoài:
   Hệ lỗ bắt vít được gia công chính xác để hỗ trợ lắp đặt và căn chỉnh dễ dàng với bệ máy.
6. Phớt làm kín:
   Ngăn bụi bẩn, nước và tạp chất xâm nhập vào bên trong vòng bi, giúp tăng tuổi thọ sử dụng.
7. Chốt bịt / chốt chặn:
   Dùng để cố định kết cấu bên trong và hỗ trợ quá trình lắp ráp, bảo trì vòng bi.
8. Răng bánh răng:
   Hệ răng ngoài được gia công CNC chính xác giúp ăn khớp ổn định với motor hoặc hộp số truyền động.
9. Lỗ bơm mỡ:
   Hỗ trợ tra mỡ định kỳ giúp giảm ma sát và duy trì khả năng vận hành ổn định lâu dài.

---

🔄 Nguyên lý hoạt động của vòng bi mâm xoay răng ngoài tải nặng Series 011 / 012

Vòng bi mâm xoay răng ngoài tải nặng Series 011 / 012 vận hành dựa trên cơ chế truyền động ăn khớp trực tiếp thông qua hệ vành răng mô-men lớn được gia công trực tiếp trên thân phôi thép đúc.

Khi motor giảm tốc công suất lớn, hộp số hành tinh hoặc hệ thống mô-tơ thủy lực truyền động kích hoạt bánh răng dẫn động quay, lực kéo sẽ tác động trực tiếp vào vành răng ngoài để tạo cơ năng xoay mạnh mẽ cho toàn bộ kết cấu khổng lồ phía trên.

• Truyền lực ăn khớp Module lớn: Nhông bánh răng động cơ ăn khớp trực tiếp với vành răng ngoài hệ Module khủng từ M5 đến M16. Bản vành răng siêu rộng giúp truyền tải mô-men lực kéo ở mức cực đại, triệt tiêu hoàn toàn hiện tượng trượt hành trình và chịu lực vặn cực tốt khi đảo chiều quay đột ngột.
• Chu kỳ chuyển động giảm ma sát: Hệ thống hạt bi thép cường lực chuyển động tuần hoàn liên tục dọc theo rãnh lăn đã qua xử lý tôi nhiệt luyện. Cơ cấu này giúp giảm ma sát xuống mức tối thiểu, hỗ trợ mâm xoay chịu đồng thời lực đè hướng trục tĩnh/động, lực đẩy ngang hướng kính và đặc biệt là hệ số mô-men lật (Overturning Moment) siêu nặng.
• Phân bổ tải đồng tâm lý tưởng: Kết cấu vành trong (bắt cố định bệ) và vành ngoài (v vành răng quay tự do) được gia công cơ khí chính xác với độ đồng tâm hoàn hảo, giúp mọi ứng lực phá hủy đè nặng từ công trình được phân bổ đều lên toàn bộ hệ bi chịu lực, kéo dài tuổi thọ cơ khí.
• Vận hành bền bỉ dưới cường độ cao: Nhờ hệ thống phớt cao su làm kín gia cường bảo vệ lòng bi, mỡ chịu nhiệt chịu tải công nghiệp luôn được giữ ổn định bên trong, giúp hệ vành mâm duy trì chu kỳ hoạt động liên tục với tần suất cao trong môi trường khắc nghiệt ngoài trời hoặc bến cảng.
• Triệt tiêu xung động và tiếng ồn: Hệ rãnh lăn gia công CNC cấp chính xác cao với khe hở kỹ thuật tối ưu (0.04 ~ 0.20 mm), giúp mâm xoay vận hành cực kỳ mượt mà, láng mịn hành trình và hạn chế tối đa hiện tượng rung lắc cơ khí khi cẩu kéo khối lượng lớn.

Nhờ nguyên lý truyền động ăn khớp trực tiếp gọn gàng cấu trúc bệ máy cùng kết cấu chịu tải cường lực vững chắc này, vòng bi mâm xoay răng ngoài tải nặng Series 011 / 012 loại bỏ hoàn toàn các cơ cấu nhông xích rời cồng kềnh, mang lại giải pháp cơ khí tối ưu nhất cho các đơn vị chế tạo máy công trình siêu trường siêu trọng.

---

📌 Khi nào nên sử dụng vòng bi mâm xoay răng ngoài tải nặng?

Vòng bi mâm xoay răng ngoài tải nặng Series 011 / 012 là giải pháp cơ khí tối cao, được thiết kế riêng biệt cho các kết cấu siêu trường siêu trọng. Bạn nên ưu tiên lựa chọn và đưa dòng linh kiện cường lực này vào bản vẽ thiết kế bệ máy khi hệ thống đạt các tiêu chuẩn kỹ thuật sau:

• Khi kết cấu chịu lực nén bệ máy và mô-men lật cực đại: Phù hợp cho các thiết bị công nghiệp quy mô lớn liên tục chịu lực đè đè hàng chục tấn hướng trục, lực đẩy ngang hướng kính mạnh và đặc biệt là hệ số mô-men lật (Overturning Moment) siêu lớn, vượt quá dải đáp ứng an toàn của các dòng mâm xoay hạng trung.
• Yêu cầu hệ thống truyền động nhông răng công suất lớn: Khi cơ cấu bệ máy cần truyền tải một lực kéo mô-men lớn từ các động cơ thủy lực hoặc motor giảm tốc hành tinh. Hệ vành răng ngoài bản rộng hệ Module khủng M5 – M16 sẽ đảm bảo khả năng ăn khớp khỏe khoắn, triệt tiêu nguy cơ gãy mẻ răng.
• Khi thiết kế bệ máy sử dụng hệ bulong định vị cường lực: Khung máy đòi hỏi sự liên kết cứng vững tuyệt đối, bắt buộc phải sử dụng hệ thống bulong siết lực hạng nặng từ M16, M20 đến M24 với số lượng lỗ bắt vít dày đặc (lên đến 45 lỗ lắp đặt) để phân bổ đều ứng lực, chống xoắn bệ máy.
• Môi trường làm việc tần suất cao ngoài trời, bến cảng: Thiết bị vận hành trong điều kiện thời tiết khắc nghiệt, bụi bẩn, cát đá hoặc môi trường biển ăn mòn lớn (như cẩu tháp, cẩu xoay cảng biển), yêu cầu linh kiện đúc từ phôi thép hợp kim cao cấp 50Mn/42CrMo và có hệ phớt cao su bảo vệ rãnh bi nghiêm ngặt.
• Hệ thống cơ khí quy mô lớn và siêu lớn: Khi không gian hình học của bản vẽ bệ quay tương thích hoàn hảo với dải đường kính ngoài khủng từ D602mm đến D1940mm, và trọng lượng bản thân mâm xoay đạt từ gần 1 tạ lên tới hơn 600kg.
• Đòi hỏi triệt tiêu tối đa độ rơ lắc cơ học: Hệ thống cần cẩu kéo tải trọng lớn liên tục nhưng yêu cầu quỹ đạo chuyển động tròn phải láng mịn hành trình, triệt tiêu hoàn toàn các xung động rung lắc có thể gây mất an toàn cho công trình công nghiệp.

Việc quyết định ứng dụng đúng dòng vòng bi mâm xoay răng ngoài tải nặng Series 011 / 012 vào các kết cấu máy khổng lồ không chỉ là bài toán đảm bảo an toàn tuyệt đối cho người và thiết bị, mà còn giúp doanh nghiệp tối ưu hóa hiệu suất truyền động của hệ thống motor, giảm thiểu tối đa các rủi ro nứt vỡ bệ máy ngoài ý muốn.

---

🏭 Ứng dụng thực tế của vòng bi mâm xoay răng ngoài tải nặng Series 011 / 012

Nhờ sở hữu kết cấu siêu cường lực đúc từ phôi thép hợp kim cao cấp cùng vành bánh răng ngoài mô-men lớn, vòng bi mâm xoay răng ngoài tải nặng Series 011 / 012 là linh kiện truyền động bệ máy xương sống, không thể thay thế trong các công trình và thiết bị khổng lồ sau:

• Hệ thống cần cẩu và thiết bị nâng hạ cảng biển: Ứng dụng làm bệ quay trung tâm cho cẩu tháp xây dựng, cẩu xoay bờ bến cảng, cẩu gantry và các dòng xe cẩu tự hành tải trọng lớn. Hệ vành răng ngoài giúp cần cẩu vươn xa gắp hàng chục tấn hàng mà vẫn đảm bảo an toàn tuyệt đối trước hệ số mô-men lật cực đại.
• Máy xúc đào và máy công trình hạng nặng: Làm mâm xoay cơ sở liên kết giữa xích truyền động bệ đỡ và cabin của máy xúc, máy đào cỡ lớn, xe đào hầm hoặc thiết bị khoan nhồi chuyên dụng chịu áp lực rung va đập cơ học rất mạnh từ lòng đất.
• Bàn xoay công nghiệp siêu tải: Sử dụng cho các bàn quay phân độ phân khúc lớn, đồ gá xoay lật các cấu kiện đúc nguyên khối, bệ hàn thông minh cho vỏ tàu thủy hoặc bệ quay bồn trộn bê tông công suất cao cần vận hành liên tục ca kíp.
• Cánh tay robot công nghiệp tải trọng lớn: Tích hợp tại các khớp xoay cơ sở của robot tự động hóa hạng nặng, robot nâng dỡ pallet xi măng, cuộn thép, hoặc hệ thống cánh tay gắp ô tô nguyên chiếc trong các nhà máy lắp ráp tự động.
• Hệ thống radar và đài quan sát siêu lớn: Cơ cấu vành răng ngoài ăn khớp với motor servo giúp quay điều hướng bệ phóng tên lửa, đài rada quét quân sự cỡ lớn, hoặc kính thiên văn vũ trụ yêu cầu quỹ đạo chuyển động tròn láng mịn hành trình, triệt tiêu hoàn toàn độ rơ lắc.
• Ngành năng lượng tái tạo tầm trung: Làm mâm xoay điều hướng hướng gió (Yaw Bearing) cho các tua-bin gió tầm trung, hỗ trợ xoay trở vành cánh quạt khổng lồ đón đúng hướng gió để tối ưu hóa hiệu suất phát điện.

Có thể khẳng định, vòng bi mâm xoay răng ngoài tải nặng Series 011 / 012 là giải pháp liên kết lực tối cao, giúp đồng bộ hóa hoàn hảo công suất truyền động của động cơ giảm tốc tải nặng với các bệ máy khổng lồ, đảm bảo cho các công trình công nghiệp vận hành an toàn và bền bỉ theo năm tháng.

---

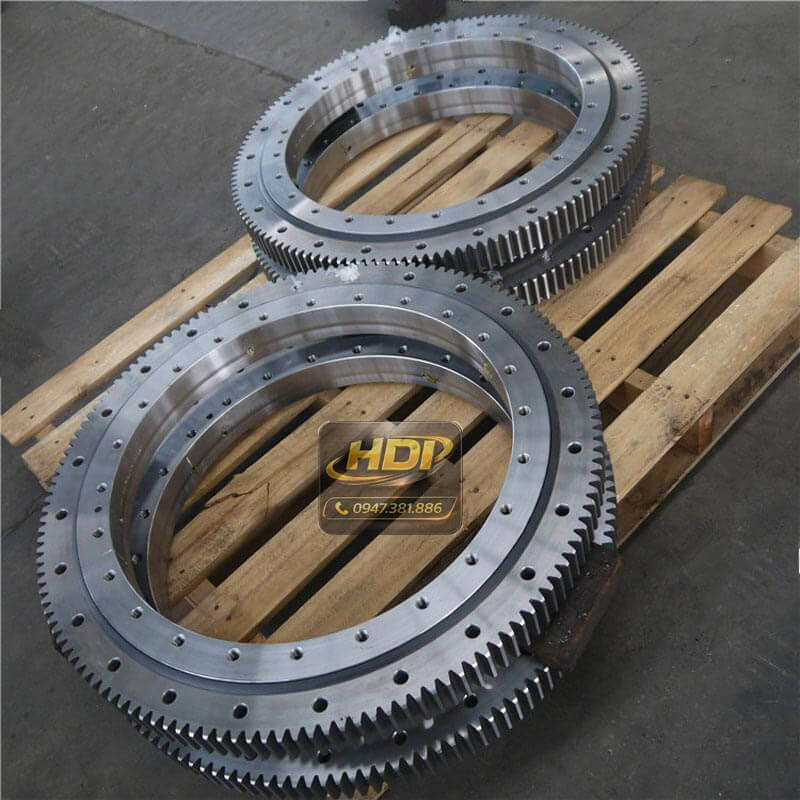

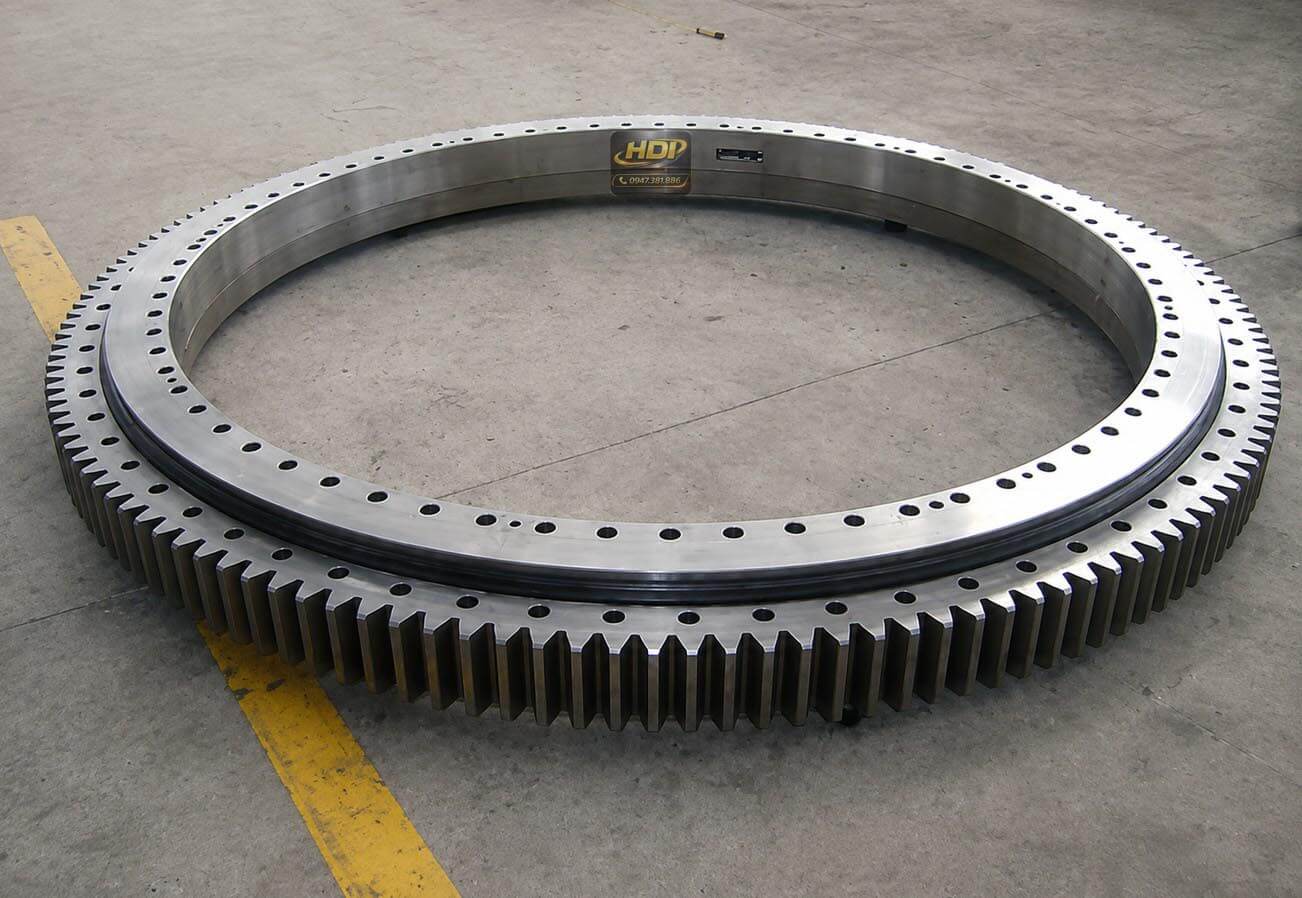

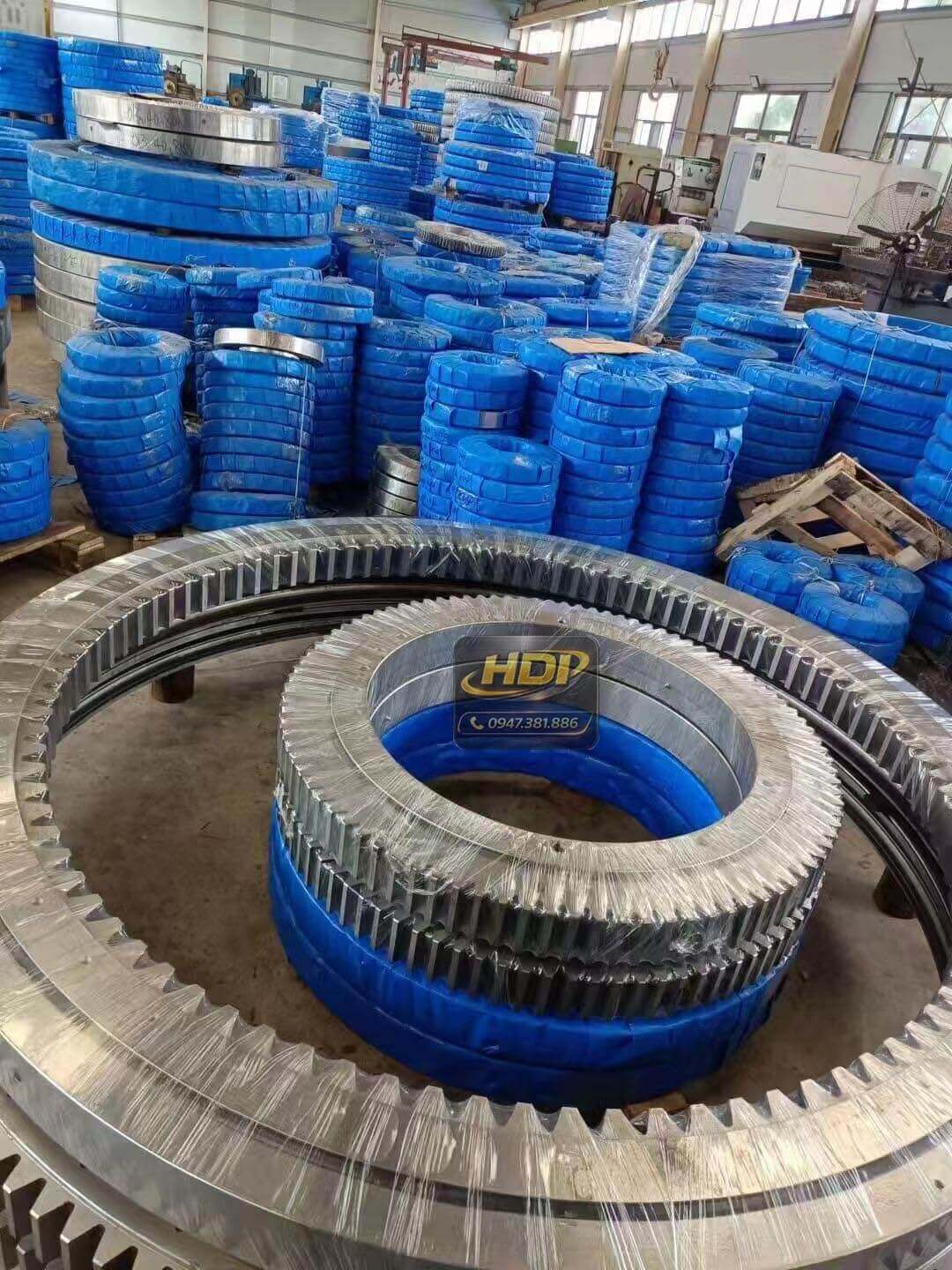

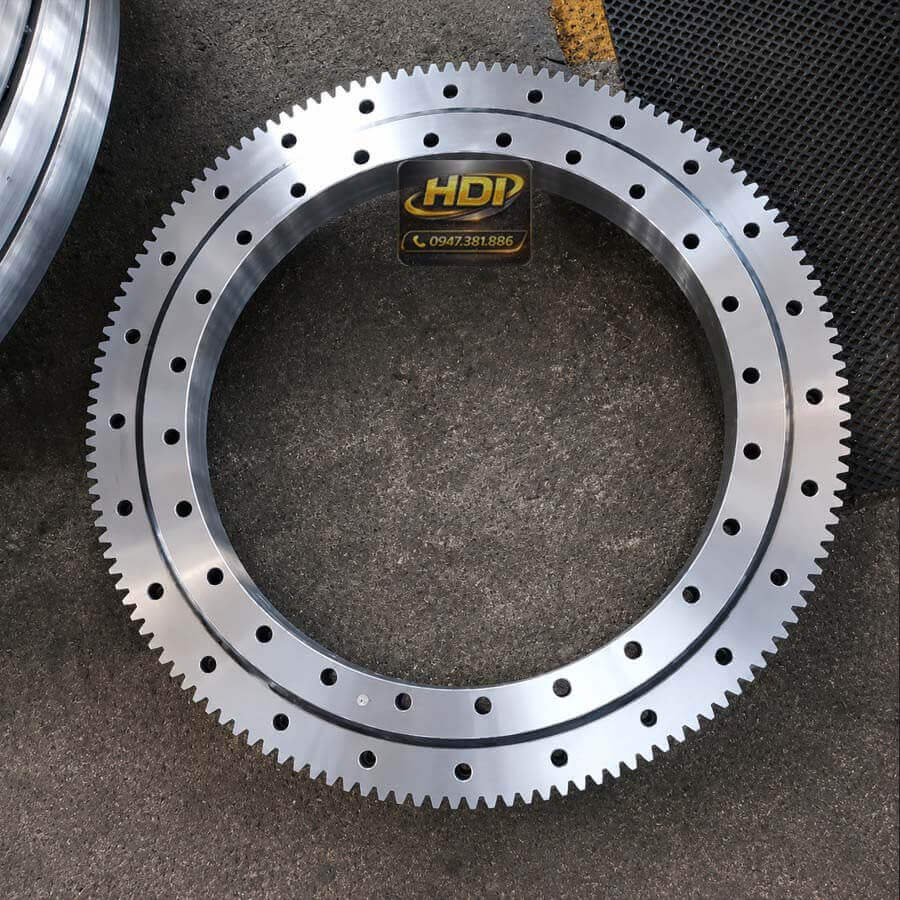

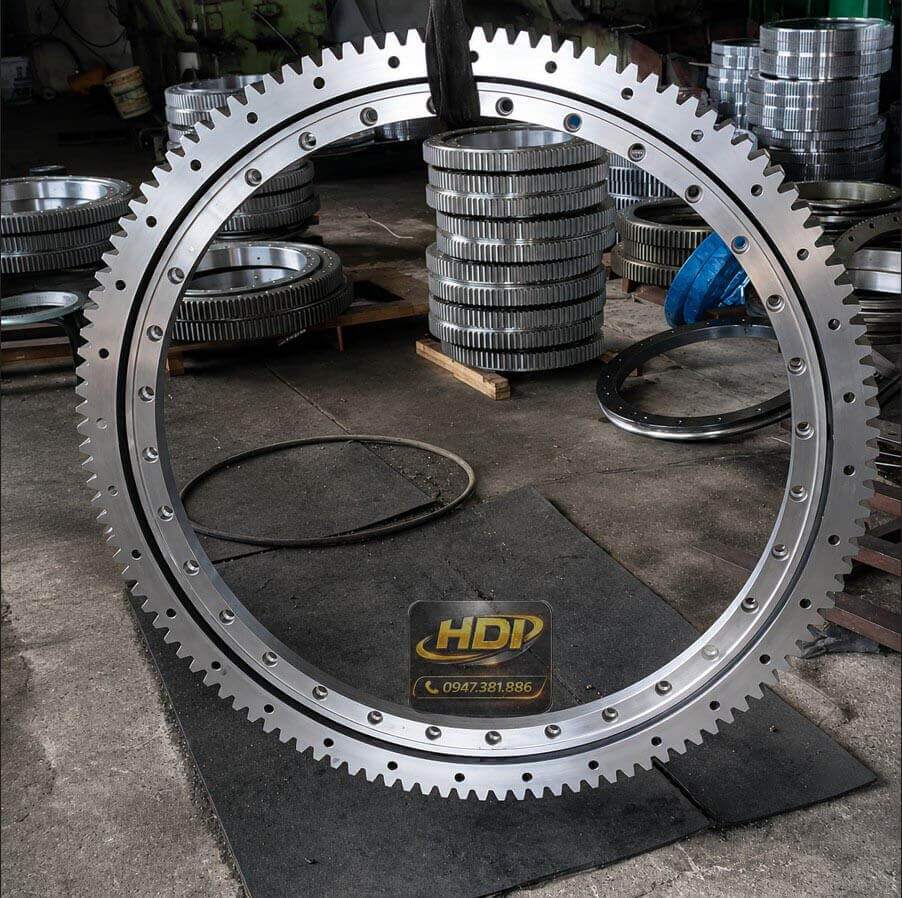

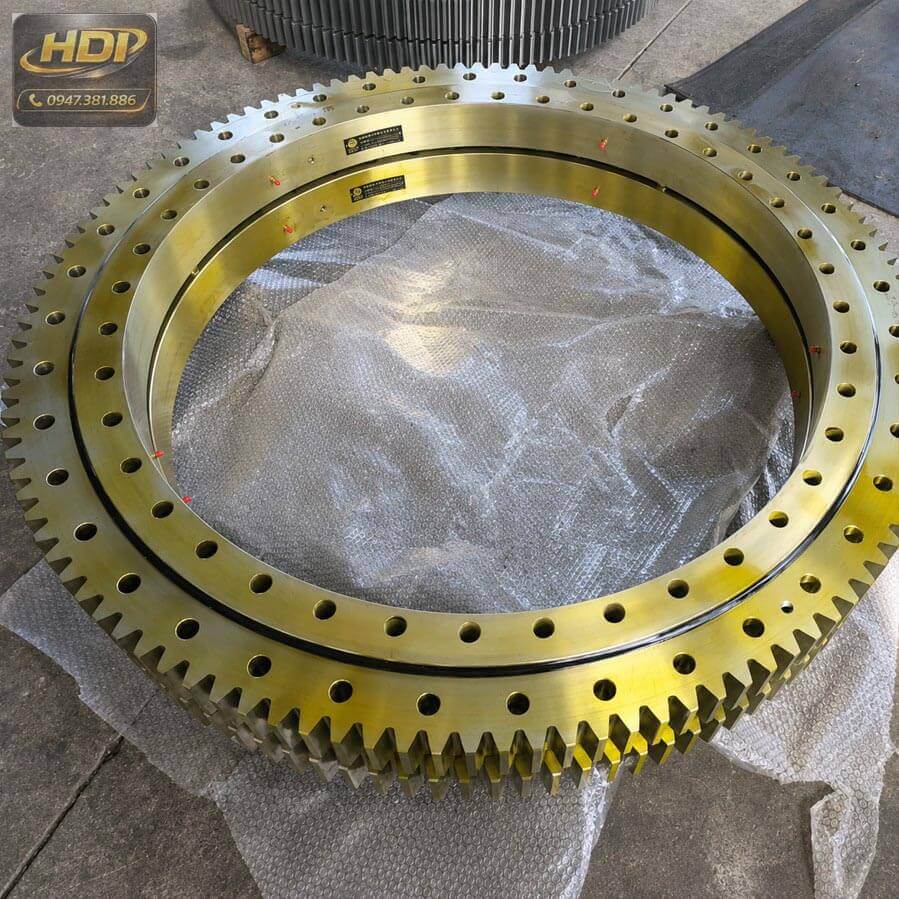

🖼️ Một Số Hình Ảnh Thực Tế Sản Phẩm vòng bi mâm xoay răng ngoài tải nặng Series 011



---

🎬 Video vòng bi mâm xoay răng ngoài tải nặng Series 011/012

Video thực tế vòng bi mâm xoay răng ngoài tải nặng Series 011/012 tại Hoàng Đăng Industrial

---

⭐ Ưu điểm vượt trội của vòng bi mâm xoay răng ngoài tải nặng Series 011 / 012

Việc ứng dụng dòng vòng bi mâm xoay răng ngoài tải nặng Series 011 / 012 vào các kết cấu cơ khí khổng lồ mang lại những lợi thế cạnh tranh tuyệt đối về cả hiệu suất vận hành lẫn tính kinh tế lâu dài:

• Đảm bảo an toàn tuyệt đối cho kết cấu công trình: Lợi thế lớn nhất của dòng mâm xoay răng ngoài tải nặng là năng lực chống chịu mô-men lật cực đại vô cùng kiên cố. Kết cấu phôi thép hợp kim 50Mn/42CrMo gia cường và hệ lỗ bắt vít dày đặc giúp bệ máy của cần cẩu hay máy công trình lớn luôn vững chắc, loại bỏ hoàn toàn rủi ro nứt vỡ bệ quay gây mất an toàn nghiêm trọng.
• Hiệu suất truyền tải lực kéo đạt mức tối đa: Hệ vành răng ngoài Module khủng từ M5 đến M16 bản rộng ăn khớp trực tiếp với nhông động cơ giúp truyền mô-men lực kéo ở mức cực đại. Cơ chế truyền động trực tiếp này triệt tiêu hoàn toàn hiện tượng trượt hành trình hay tổn hao công suất, giúp máy vận hành khỏe khoắn dưới tải trọng hàng chục tấn.
• Tinh giản kết cấu bệ máy khổng lồ: Việc tích hợp vành bánh răng trực tiếp lên thân vòng bi phẳng dẹt giúp các kỹ sư cơ khí loại bỏ được rất nhiều linh kiện trung gian cồng kềnh (trục quay phụ, nhông xích rời rời, gối đỡ phụ). Nhờ đó, tổng thể kết cấu bệ máy được thu gọn đáng kể không gian, giảm tải trọng bản thân và tiết kiệm rất nhiều chi phí vật tư gia công.
• Khả năng chống chịu mỏi và chống mài mòn xuất sắc: Quy trình tôi cứng cao tần rãnh chạy bi và bề mặt vành răng (đạt 55 ~ 62 HRC) giúp sản phẩm miễn nhiễm trước hiện tượng lún rãnh bi, biến dạng rãnh lăn hay mẻ răng. Mâm xoay có thể chạy ca kíp liên tục nhiều năm liền trong môi trường khắc nghiệt ngoài trời hoặc bến cảng mà không bị giảm cấp chính xác.
• Quỹ đạo chuyển động tròn láng mịn hành trình: Quá trình gia công CNC chính xác cao kiểm soát chặt chẽ độ đảo mặt đầu (0.15 mm) và độ đảo hướng kính bánh răng (0.25 mm), giúp bệ máy khổng lồ khi cẩu kéo vận hành cực kỳ mượt mà, triệt tiêu tiếng ồn gầm rú và hạn chế tối đa xung động rung lắc có hại cho hệ khung bệ.

---

🔍 So sánh vòng bi mâm xoay răng ngoài với các dòng mâm xoay phổ biến

Mỗi dòng vòng bi mâm xoay công nghiệp sở hữu kết cấu hình học và cơ chế truyền động riêng biệt nhằm tối ưu hóa cho từng bài toán thiết kế thực tế. Việc hiểu rõ sự khác biệt giữa mâm xoay răng ngoài, răng trong, phẳng không răng và mâm xoay con lăn chéo (bi côn) sẽ giúp kỹ sư lựa chọn đúng giải pháp kỹ thuật tốt nhất cho bệ máy.

Tổng kết lại, trong các dòng sản phẩm trên, vòng bi mâm xoay răng ngoài luôn là lựa chọn phổ biến hàng đầu nhờ tính linh hoạt cao trong lắp đặt, khả năng truyền động trực tiếp khỏe khoắn và dải kích thước đa dạng đáp ứng hoàn hảo cho đa số hệ thống tự động hóa công nghiệp hiện nay.

---

🧱 Vật liệu chế tạo và tiêu chuẩn tôi cứng mâm xoay răng ngoài tải nặng

Đối với phân khúc mâm xoay răng ngoài tải nặng, nền tảng vật liệu phôi và công nghệ xử lý nhiệt luyện là yếu tố cốt lõi quyết định đến sự an toàn của toàn bộ kết cấu công trình. Vòng bi mâm xoay răng ngoài tải nặng Series 011 / 012 tại Hoàng Đăng được chế tạo dựa trên những tiêu chuẩn luyện kim nghiêm ngặt nhất, đáp ứng các đặc tính cơ học ở mức cực đại:

• Thép hợp kim gia cường 50Mn: Được ứng dụng đúc phôi khối cho vòng trong và vòng ngoài của các model tải lớn thông thường. Mác thép này sở hữu giới hạn bền kéo cực cao, khả năng chịu lực nén hướng trục ổn định và chống biến dạng kết cấu bệ máy xuất sắc dưới tần suất làm việc liên tục.
• Thép cường lực cao cấp 42CrMo: Đây là mác thép Crôm – Molypden đặc chủng, chuyên dùng cho các model siêu trường siêu trọng (từ dải đường kính 1 mét trở lên). Vật liệu này cung cấp năng lực chống chịu hệ số mô-men lật (Overturning Moment) ở mức cực đại, hạn chế tối đa nguy cơ nứt gãy cơ học khi thiết bị chịu tải vặn lớn.
• Phần tử lăn (Bi thép cường độ cao): Hệ thống hạt bi lăn được tuyển chọn từ dòng thép carbon chịu lực cao, gia công mài bóng chính xác, giúp triệt tiêu ma sát tiêu hao, hỗ trợ quỹ đạo quay luôn mượt mà và phân bổ đều ứng lực đè từ bệ máy.
• V vành răng ngoài cắt CNC Module lớn: Hệ thống vành răng thô Module từ M5 đến M16 bản rộng được gia công bằng máy phay răng CNC tiên tiến. Quy trình này kiểm soát chặt chẽ biên dạng răng ăn khớp, giảm sai số hình học xuống mức tối thiểu nhằm hạn chế tiếng ồn gầm rú và hiện tượng cấn bó răng.
• Công nghệ tôi cao tần rãnh bi và és vành răng: Toàn bộ lòng rãnh chạy bi bên trong và bề mặt hệ răng ăn khớp ngoài đều trải qua quy trình tôi nhiệt luyện cao tần nghiêm ngặt, đạt độ cứng lý tưởng từ 55 ~ 62 HRC. Lớp tôi cứng sâu giúp mâm xoay miễn nhiễm hoàn toàn trước hiện tượng lún rãnh hay mẻ răng.
• Hệ thống phớt làm kín nitrile chịu lực: Tích hợp vòng phớt cao su Nitrile (NBR) chuyên dụng cho môi trường công nghiệp có đặc tính chịu dầu, chống mài mòn và chịu nhiệt tốt, ngăn chặn triệt tiêu nước mưa, bụi cát công trình xâm nhập vào lòng bi.
• Xử lý vát mép cạnh kỹ thuật: Các biên cạnh mặt đầu được xử lý vát mép chuẩn 1.5 × 45°, giúp loại bỏ hoàn toàn ba via cơ khí sau gia công, đảm bảo độ đồng tâm cao khi gá đặt và tăng tính an toàn cho kỹ sư trong quá trình lắp ráp bệ máy.

Sự kết hợp đồng bộ giữa phôi thép hợp kim đúc khối chất lượng cao và quy trình kiểm soát độ cứng nhiệt luyện khắt khe giúp dòng vòng bi mâm xoay răng ngoài tải nặng Series 011 / 012 trở thành giải pháp truyền động đáng tin cậy nhất, đồng hành bền bỉ cùng các dự án công nghiệp nặng trên toàn quốc.

---

🛠️ Quy trình hướng dẫn lắp đặt vòng bi mâm xoay răng ngoài tải nặng

Đối với các cấu kiện khổng lồ chịu ứng lực đè hàng chục tấn, việc gá lắp mâm xoay răng ngoài tải nặng Series 011 / 012 đòi hỏi độ chính xác tuyệt đối. Quá trình lắp dựng tại công trường hoặc nhà xưởng phải được giám sát nghiêm ngặt theo đúng các bước kỹ thuật cơ khí sau:

• Kiểm tra cao độ và độ phẳng của bệ máy: Bệ gá lắp cần được gia công cơ khí phẳng mịn, làm sạch hoàn toàn phôi gỉ sắt và tạp chất. Khung bệ đỡ bắt buộc phải đạt độ cứng vững kết cấu cao nhằm triệt tiêu hoàn toàn hiện tượng vênh trục hoặc biến dạng bệ quay dưới áp lực tải trọng nén tĩnh cực đại.
• Xác định chính xác tọa độ hướng lắp: Định vị đúng vị trí vành trong (liên kết cứng vào khung bệ đỡ cố định) và vành ngoài (v vành răng quay tự do liên kết với cụm tải xoay). Căn chỉnh sao cho hệ thống lỗ lắp đặt của mâm xoay đồng tâm tuyệt đối với hệ lỗ trên bệ máy.
• Sử dụng hệ bulong cường độ cao tiêu chuẩn: Do mâm xoay tải nặng liên tục chịu mô-men xoắn kéo, bắt buộc phải sử dụng hệ thống bulong cường lực có cấp bền tối thiểu từ 8.8 trở lên (khuyến cáo dùng cấp bền 10.9) tương thích với hệ lỗ ren của từng model từ M16, M20 cho đến M24.
• Siết lực bulong theo sơ đồ đối xứng hình ngôi sao: Tra bulong vào hệ lỗ định vị dày đặc (từ 20 đến 45 lỗ tùy mã model). Tiến hành siết lực từ từ theo thứ tự đối xứng chéo nhau (sơ đồ hình ngôi sao) bằng cờ lê lực chuyên dụng, giúp ứng lực bệ máy phân bổ đồng đều, tránh hiện tượng co ngót cục bộ làm kẹt rãnh bi.
• Căn chỉnh độ ăn khớp bánh răng thô Module lớn: Kiểm tra độ ăn khớp kỹ lưỡng giữa nhông chủ động của động cơ giảm tốc và vành răng ngoài Module M5 – M16 của mâm xoay. Cần rà soát đường kính vòng chia (De) sao cho vệt tiếp xúc răng đồng đều, hạn chế tình trạng bó răng gây mẻ nhông hoặc khoảng cách quá xa gây rơ lắc, tiếng ồn gầm rú.
• Điều chỉnh khe hở hướng trục và hướng kính: Sử dụng thước lá chuyên dụng đo đạc khe hở kỹ thuật trong lòng mâm xoay (tiêu chuẩn dao động 0.04 ~ 0.20 mm tùy model), đảm bảo vành răng quay tự do mượt mà, không sinh nhiệt và giảm thiểu tối đa tải mỏi cho hệ thống motor điều khiển.
• Bơm mỡ tái bôi trơn gia cường trước khi vận hành: Tiến hành bơm mỡ chịu nhiệt, chịu tải áp lực cao công nghiệp chuyên dụng thông qua các cổng lỗ vú mỡ bố trí sẵn trên thân mâm. Vừa bơm vừa quay nhẹ mâm xoay từ từ để mỡ cũ bẩn và không khí tồn đọng được đẩy hết ra ngoài qua mép phớt làm kín.
• Thao tác vận hành chạy thử không tải: Sau khi hoàn tất cơ cấu cơ khí, bắt buộc phải kích hoạt hệ thống chạy rà thử không tải (quay đảo chiều liên tục) nhằm đánh giá độ láng mịn hành trình, giám sát tiếng ồn ăn khớp răng và rà soát độ đồng tâm thực tế trước khi đưa vào chạy tải trọng nặng.
• Thiết lập quy trình kiểm tra định kỳ sau vận hành: Dưới xung lực của tải nặng liên tục, bulong bệ máy rất dễ bị nới lỏng theo thời gian. Khuyến cáo kỹ thuật cần siết lại toàn bộ hệ bulong M16 – M24 sau 100 giờ chạy máy đầu tiên và duy trì lịch kiểm tra định kỳ mỗi 3 – 6 tháng để đảm bảo kết cấu luôn vững chắc.

Việc tuân thủ nghiêm ngặt quy trình hướng dẫn lắp đặt kỹ thuật không chỉ giúp vòng bi mâm xoay răng ngoài tải nặng Series 011 / 012 duy trì năng lực chịu tải đỉnh cao, vận hành láng mịn hành trình, mà còn là giải pháp an toàn tối cao giúp doanh nghiệp phòng ngừa sớm các rủi ro mẻ răng, gãy trục bệ máy ngoài ý muốn.

---

⚠️ Quy trình bảo trì kỹ thuật giúp kéo dài tuổi thọ mâm xoay răng ngoài tải nặng

Đối với các kết cấu máy khổng lồ vận hành liên tục dưới ứng lực đè hàng chục tấn, việc thiết lập và thực hiện một lịch trình bảo dưỡng nghiêm ngặt là yếu tố sống còn. Hoàng Đăng Industrial khuyến nghị bộ phận cơ điện nhà xưởng tuân thủ chu kỳ bảo trì kỹ thuật theo các mốc thời gian tiêu chuẩn sau:

• Giai đoạn chạy rà máy (Sau 100 giờ vận hành đầu tiên): Đây là thời điểm cực kỳ quan trọng đối với thiết bị mới lắp dựng. Kỹ sư bắt buộc phải dùng cờ lê lực để rà soát và siết lại toàn bộ hệ thống bulong định vị cường lực M16 – M24 (cấp bền 8.8 hoặc 10.9) để bù trừ ứng lực nới lỏng do rung lắc bệ máy. Đồng thời, kiểm tra vệt tiếp xúc ăn khớp răng ngoài xem có bị cấn phôi hay lệch tâm trục không.
• Kiểm tra hằng ngày trước mỗi ca làm việc: Thực hiện rà soát nhanh bằng mắt thường bề mặt hệ vành răng ngoài Module M5 – M16. Tiến hành loại bỏ ngay bụi bẩn, phôi gỉ sắt, mạt đá hoặc dị vật bám vào khe răng để tránh nguy cơ cấn vỡ mẻ nhông. Lắng nghe tiếng chuyển động ăn khớp của động cơ để phát hiện sớm các âm thanh lạch cạch bất thường.
• Chu kỳ bơm mỡ tái bôi trơn gia cường (Mỗi 100 – 150 giờ chạy máy): Tiến hành bổ sung mỡ chịu nhiệt, chịu tải áp lực cao công nghiệp chuyên dụng qua hệ thống cổng vú mỡ bố trí sẵn trên thân mâm. Quy trình bơm chuẩn là vừa bơm vừa quay đều mâm xoay từ từ để lượng mỡ cũ bẩn cùng bụi bặm được đẩy hoàn toàn ra ngoài qua mép phớt làm kín nitrile.
• Tổng kiểm tra kỹ thuật chuyên sâu (Định kỳ mỗi 6 tháng đến 1 năm): Sử dụng thước lá và đồng hồ so chuyên dụng để đo đạc khe hở hướng trục, khe hở hướng kính (tiêu chuẩn 0.04 ~ 0.20 mm) và độ đảo mặt đầu (0.15 mm) nhằm đánh giá chính xác mức độ hao mòn của rãnh lăn bên trong. Rà soát biên dạng răng ngoài xem có xuất hiện vết nứt mỏi hay mòn vẹt quá mức cho phép để lên phương án hạ tải hoặc thay thế kịp thời.
• Tiêu chuẩn bảo quản thiết bị lưu kho (Khi chưa gá lắp): Trong trường hợp mâm xoay siêu tải chưa đưa vào kết cấu máy, bắt buộc phải bảo quản linh kiện nằm phẳng trên bệ gỗ bọc màng co nguyên bản tại khu vực khô ráo, thoáng mát. Tuyệt đối không dựng đứng và vành mâm (gây biến dạng kết cấu bi) và tránh xa môi trường ẩm ướt hoặc hóa chất ăn mòn.

Việc nghiêm túc thực hiện quy trình bảo trì kỹ thuật đồng bộ không chỉ giúp vòng bi mâm xoay răng ngoài tải nặng Series 011 / 012 vận hành láng mịn hành trình ở hiệu suất cao nhất, mà còn là bài toán kinh tế tối ưu giúp các chủ đầu tư kéo dài tuổi thọ công trình lên gấp nhiều lần, hạn chế tối đa rủi ro dừng máy sửa chữa cực kỳ tốn kém.

---

🔧 Quy trình bảo trì kỹ thuật giúp kéo dài tuổi thọ mâm xoay răng ngoài tải nặng

Đối với các cơ cấu khổng lồ vận hành liên tục dưới ứng lực đè hàng chục tấn, việc thực hiện một lịch trình bảo dưỡng nghiêm ngặt là yếu tố sống còn. Hoàng Đăng Industrial khuyến nghị bộ phận cơ điện nhà xưởng tuân thủ chu kỳ bảo trì kỹ thuật theo các tiêu chuẩn cơ khí sau:

• Giai đoạn chạy rà máy (Sau 100 giờ vận hành đầu tiên): Đây là thời điểm cực kỳ quan trọng đối với thiết bị mới lắp dựng. Kỹ sư bắt buộc phải dùng cờ lê lực để rà soát và siết lại toàn bộ hệ thống bulong định vị cường lực M16 – M24 (cấp bền 8.8 hoặc 10.9) để bù trừ ứng lực nới lỏng do rung lắc bệ máy. Đồng thời, kiểm tra vệt tiếp xúc ăn khớp răng ngoài xem có bị cấn phôi hay lệch tâm trục không.
• Kiểm tra hằng ngày trước mỗi ca làm việc: Thực hiện rà soát nhanh bằng mắt thường bề mặt hệ vành răng ngoài Module M5 – M16. Tiến hành loại bỏ ngay bụi bẩn, phôi gỉ sắt, mạt đá hoặc dầu mỡ cũ bám vào khe răng để duy trì khả năng ăn khớp ổn định, tránh nguy cơ cấn vỡ mẻ nhông. Lắng nghe tiếng chuyển động ăn khớp của động cơ để phát hiện sớm các âm thanh lạch cạch bất thường.
• Chu kỳ bơm mỡ tái bôi trơn gia cường (Mỗi 100 – 150 giờ chạy máy): Tiến hành bổ sung mỡ chịu nhiệt, chịu tải áp lực cao công nghiệp chuyên dụng qua hệ thống cổng vú mỡ bố trí sẵn trên thân mâm. Quy trình bơm chuẩn là vừa bơm vừa quay đều mâm xoay từ từ để lượng mỡ cũ bẩn cùng bụi bặm được đẩy hoàn toàn ra ngoài qua mép phớt làm kín nitrile.
• Kiểm tra phớt làm kín và độ đồng tâm: Rà soát định kỳ hệ thống phớt chặn bụi xem có bị rách hoặc hở không nhằm hạn chế nước và tạp chất xâm nhập vào lòng bi. Đối với hệ thống tải nặng vận hành liên tục, cần kiểm tra định kỳ độ đồng tâm hình học và độ ổn định của cơ cấu quay để phân bổ ứng lực đều lên toàn bộ hệ bi có độ cứng 55 – 62 HRC.
• Tổng kiểm tra kỹ thuật chuyên sâu (Định kỳ mỗi 6 tháng đến 1 năm): Sử dụng thước lá và đồng hồ so chuyên dụng để đo đạc khe hở hướng trục, khe hở hướng kính (tiêu chuẩn 0.04 ~ 0.20 mm) nhằm đánh giá chính xác mức độ hao mòn của rãnh lăn bên trong. Rà soát biên dạng răng ngoài xem có xuất hiện vết nứt mỏi hay mòn vẹt quá mức để tránh thiết bị hoạt động quá tải kéo dài, giảm áp lực lên hệ bánh răng truyền động.
• Tiêu chuẩn bảo quản thiết bị lưu kho (Khi chưa gá lắp): Trong trường hợp mâm xoay siêu tải chưa đưa vào kết cấu máy, bắt buộc phải bảo quản linh kiện nằm phẳng trên bệ gỗ bọc màng co nguyên bản tại khu vực khô ráo, thoáng mát. Tuyệt đối không dựng đứng và vành mâm (gây biến dạng kết cấu bi) và tránh xa môi trường ẩm ướt hoặc hóa chất ăn mòn.

Việc nghiêm túc thực hiện quy trình bảo trì kỹ thuật đồng bộ không chỉ giúp vòng bi mâm xoay răng ngoài tải nặng Series 011 / 012 vận hành láng mịn hành trình ở hiệu suất cao nhất, mà còn là bài toán kinh tế tối ưu giúp các chủ đầu tư kéo dài tuổi thọ công trình lên gấp nhiều lần, hạn chế tối đa rủi ro dừng máy sửa chữa cực kỳ tốn kém.

---

📦 Năng lực cung cấp và chính sách giao hàng mâm xoay toàn quốc

Hoàng Đăng Industrial là nhà nhập khẩu và phân phối tổng lực dòng sản phẩm Vòng bi mâm xoay răng ngoài hạng trung Series 011 chất lượng cao.

Chúng tôi sở hữu nguồn hàng sẵn kho dồi dào, sẵn sàng đáp ứng nhanh chóng mọi nhu cầu lắp đặt mới, thay thế định kỳ và chế tạo máy B2B của các doanh nghiệp trên toàn quốc.

Với quy trình vận hành chuyên nghiệp, chúng tôi cam kết hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng hỏa tốc đến tận nhà xưởng, xí nghiệp thuộc các tỉnh thành và khu công nghiệp lớn tại Việt Nam:

1. Khu vực thị trường Miền Bắc

Hoàng Đăng hỗ trợ điều phối giao hàng nhanh trong ngày đến các trung tâm cơ khí:

• Các tỉnh thành trọng điểm: Hà Nội, Hải Phòng, Bắc Ninh, Hưng Yên, Hải Dương, Quảng Ninh, Nam Định, Thái Nguyên, Vĩnh Phúc, Bắc Giang.
• Hỗ trợ giao thẳng vào các Khu công nghiệp lớn: KCN VSIP Bắc Ninh, KCN Quang Minh, KCN Thăng Long, KCN Yên Phong, KCN Đình Vũ, KCN Vân Trung…

2. Khu vực thị trường Miền Trung

Đáp ứng kịp thời tiến độ sản xuất cho các đơn vị chế tạo máy tại dải đất miền Trung:

• Các tỉnh thành tiếp nhận: Đà Nẵng, Thừa Thiên Huế, Quảng Nam, Quảng Ngãi, Nghệ An, Thanh Hóa, Khánh Hòa, Bình Định.
• Đối tượng phục vụ: Các nhà xưởng đóng tàu, cơ khí hạng nặng, xí nghiệp gia công đồ gá hàn và hệ thống tự động hóa miền Trung.

3. Khu vực thị trường Miền Nam

Mạng lưới logistics kết nối liên tục, giao hàng nhanh chóng đến thủ phủ công nghiệp phía Nam:

• Các tỉnh thành cung cấp: TP.Hồ Chí Minh, Bình Dương, Đồng Nai, Long An, Cần Thơ, Bà Rịa – Vũng Tàu, Tây Ninh, An Giang, Tiền Giang.
• Giao hàng tận nơi tại các Khu công nghiệp mũi nhọn: KCN Sóng Thần, KCN VSIP Bình Dương, KCN Amata Đồng Nai, KCN Long Hậu, KCN Tân Bình, KCN Hiệp Phước…

🛠️ Dịch vụ hỗ trợ kỹ thuật chuyên sâu đi kèm

Không chỉ bán sản phẩm, đội ngũ kỹ sư giàu kinh nghiệm của Hoàng Đăng Industrial luôn sẵn sàng đồng hành cùng quý khách hàng thông qua các dịch vụ:

• Khảo sát và Tính toán: Tư vấn lựa chọn model mâm xoay tương thích dựa trên thông số tải trọng hướng trục, tải hướng kính và hệ số mô-men lật thực tế.
• Hỗ trợ kỹ thuật thiết kế: Cung cấp bản vẽ kỹ thuật chi tiết (file CAD 2D), hỗ trợ kỹ sư tính toán thông số ăn khớp bánh răng Module M3 – M6 chuẩn xác.
• Định dịch mã tương đương: Tiếp nhận hình ảnh mâm xoay cũ, kích thước đo đạc thực tế tại xưởng hoặc thông số bệ máy để tra cứu mã thay thế tương thích hoàn hảo.

🚚 Hình thức vận chuyển linh hoạt và đóng gói an toàn

Để sản phẩm mâm xoay răng ngoài hạng trung luôn đạt trạng thái hoàn hảo nhất khi đến tay khách hàng, Hoàng Đăng áp dụng đa dạng phương thức vận chuyển:

• Đóng gói an toàn: Toàn bộ mâm xoay được phủ mỡ chống gỉ chuyên dụng, bọc màng co bảo vệ phớt làm kín và đóng gói chắc chắn trong quá trình di chuyển.
• Vận tải linh hoạt: Giao nhanh hỏa tốc bằng xe máy/xe tải nội thành, gửi chành xe liên tỉnh uy tín trong ngày hoặc bàn giao qua các đơn vị chuyển phát nhanh hàng nặng (Viettel Post, GHN, GHTK…).

🤝 Cam kết chất lượng từ Hoàng Đăng Industrial

• 100% sản phẩm chính hãng, bề mặt gia công láng mịn, rãnh bi tôi cứng đạt chuẩn 55 – 62 HRC.
• Chính sách giá cạnh tranh bậc nhất thị trường, chiết khấu thương mại hấp dẫn cho đơn vị chế tạo máy B2B.
• Bảo hành kỹ thuật dài hạn, hỗ trợ đổi trả linh hoạt nếu phát hiện lỗi từ nhà sản xuất.

Quý khách hàng doanh nghiệp, xưởng cơ khí, đơn vị tự động hóa có nhu cầu mua sắm hoặc tìm hiểu thông số dòng Vòng bi mâm xoay răng ngoài hạng trung Series 011, vui lòng liên hệ với chúng tôi để nhận sự hỗ trợ nhanh chóng nhất!
