🔍Kích Vít Me Nâng Hạ SWL1T Là Gì?

Kích Vít Me Nâng Hạ SWL1T là thiết bị nâng hạ cơ khí sử dụng bộ truyền trục vít – bánh vít để chuyển đổi chuyển động quay thành chuyển động tịnh tiến theo phương thẳng đứng. Sản phẩm được thiết kế cho các ứng dụng tải trọng nhỏ, yêu cầu độ chính xác cao, khả năng tự hãm an toàn và không gian lắp đặt gọn gàng.

Trong các hệ thống tự động hóa hiện đại, Trục Vít Me Nâng Hạ SWL1T thường được sử dụng để nâng hạ bàn thao tác, điều chỉnh độ cao băng tải, định vị chi tiết máy, cơ cấu nâng hạ AGV, Robot và các thiết bị sản xuất thông minh. Nhờ nguyên lý truyền động cơ khí, sản phẩm có khả năng giữ nguyên vị trí tải khi dừng vận hành mà không cần hệ thống khóa bổ sung.

Khác với xi lanh khí nén hoặc xi lanh thủy lực, Kích Nâng Công Nghiệp SWL1T không gặp hiện tượng tụt tải do rò rỉ áp suất và không yêu cầu hệ thống nguồn thủy lực phức tạp. Điều này giúp giảm chi phí vận hành, tăng độ ổn định và phù hợp với các dây chuyền sản xuất yêu cầu độ chính xác cao.

Với tải trọng danh nghĩa 1 tấn và tải làm việc khuyến nghị từ 200kg đến 400kg, Hộp Vít Me Nâng Hạ SWL1T là lựa chọn phù hợp cho các ứng dụng nâng hạ tải nhẹ trong ngành cơ khí chế tạo máy, điện tử, thực phẩm, đóng gói và tự động hóa công nghiệp.

Hiện nay, Screw Jack SWL1T có thể được lắp đặt độc lập hoặc kết hợp thành hệ thống nâng đồng bộ nhiều điểm thông qua trục truyền động và hộp số côn, đáp ứng linh hoạt các yêu cầu thiết kế máy và dây chuyền sản xuất hiện đại.

---

⚙️ Đặc Điểm Và Ưu Điểm Vượt Trội Của Kích Vít Me Nâng Hạ SWL1T

Kích Vít Me Nâng Hạ SWL1T được thiết kế dành cho các ứng dụng yêu cầu độ chính xác cao và tải trọng nhỏ đến trung bình.

So với các giải pháp nâng hạ bằng xi lanh khí nén hoặc thủy lực, cơ cấu này mang lại khả năng vận hành ổn định trong thời gian dài.

Cơ cấu vít me – bánh vít của SWL1T giúp kiểm soát vị trí chính xác hơn, an toàn hơn và giảm đáng kể chi phí bảo trì.

Một trong những ưu điểm nổi bật nhất của dòng sản phẩm này là khả năng tự hãm (Self-Locking) vô cùng an toàn.

Khi ngừng cấp lực quay từ động cơ hoặc tay quay, trục vít sẽ giữ nguyên vị trí tải mà không bị tụt xuống do trọng lượng vật nâng.

Tính năng này đặc biệt quan trọng đối với các hệ thống nâng hạ bàn thao tác, băng tải điều chỉnh độ cao hay cơ cấu gá đặt máy móc tự động.

Bên cạnh khả năng tự khóa, Trục Vít Me Nâng Hạ SWL1T còn sở hữu độ chính xác dịch chuyển cao nhờ bước ren nhỏ.

Mỗi vòng quay của trục đầu vào sẽ tạo ra hành trình nâng hạ ổn định, giúp người vận hành dễ dàng kiểm soát vị trí theo yêu cầu.

Điều này đặc biệt phù hợp với các hệ thống căn chỉnh độ cao, đồ gá cơ khí và các thiết bị tự động hóa thông minh trong nhà máy.

Kích Nâng Công Nghiệp SWL1T hoạt động hoàn toàn bằng truyền động cơ khí nên không phát sinh hiện tượng rò rỉ dầu.

Hệ thống không phụ thuộc vào áp suất khí nén, giúp không gian làm việc luôn sạch sẽ và phù hợp với môi trường yêu cầu độ tin cậy cao.

Ngoài ra, Hộp Vít Me Nâng Hạ SWL1T có kết cấu nhỏ gọn, dễ dàng lắp đặt theo nhiều phương án như lắp đứng, lắp ngang hoặc lắp ngược.

Thiết bị có thể hoạt động độc lập hoặc tích hợp thành hệ thống liên động đồng bộ đa điểm, mang lại hiệu quả đầu tư tối ưu cho doanh nghiệp.

• ✔️ Screw Jack SWL1T tự hãm an toàn, giữ tải vững chắc ngay cả khi mất điện đột ngột.
• ✔️ Độ chính xác dịch chuyển và nâng hạ phôi cực cao.
• ✔️ Không rò rỉ dầu, không cần bảo trì hệ thống thủy lực phức tạp.
• ✔️ Vận hành êm ái, cấu trúc cơ khí bền bỉ với tuổi thọ dài lâu.
• ✔️ Thiết kế linh hoạt, dễ dàng kết hợp với động cơ điện hoặc tay quay thủ công.
• ✔️ Hỗ trợ liên kết động học hoàn hảo cho hệ thống liên động đồng bộ nhiều điểm nâng.

🔩 Cấu Tạo Chi Tiết Và Vật Liệu Chế Tạo Kích Vít Me Nâng Hạ SWL1T

Độ bền của Kích Vít Me Nâng Hạ SWL1T được quyết định bởi chất lượng vật liệu và độ chính xác của từng chi tiết cơ khí bên trong.

Mặc dù có kích thước nhỏ gọn, sản phẩm vẫn được thiết kế khắt khe theo các tiêu chuẩn công nghiệp hạng nặng hiện nay.

Hệ thống truyền động bánh vít – trục vít mang lại khả năng chịu tải cao, vận hành êm ái và kéo dài tuổi thọ định kỳ.

Trục Vít Me Nâng Hạ SWL1T được cấu thành từ nhiều chi tiết cơ khí chính xác kết hợp với nhau tạo thành kết cấu hoàn chỉnh.

Toàn bộ hệ thống được tối ưu để đảm bảo khả năng tự hãm, truyền tải lực ổn định và duy trì độ chính xác khi vận hành.

—

⚙️ 17 Chi Tiết Chính Cấu Thành SWL

Để giúp các kỹ sư dễ dàng hình dung khi bóc tách bản vẽ hoặc bảo dưỡng, dưới đây là danh mục linh kiện cấu thành sản phẩm:

Mỗi chi tiết đều được gia công với độ chính xác cao nhằm đảm bảo khả năng truyền mô-men quay luôn ổn định.

Giải pháp này giúp hạn chế tối đa độ rơ lắc cơ học, giảm độ ồn và nâng cao tuổi thọ làm việc cho toàn bộ hệ thống liên động.

—

🏗️ Vỏ Hộp Gang Đúc Chịu Lực Cao

Phần thân của Cơ Cấu Nâng Hạ SWL1T được chế tạo từ vật liệu gang đúc nguyên khối cường độ cao.

Lớp vỏ dày giúp thiết bị hấp thụ tốt các rung động cơ học và chống biến dạng khi phải chịu tải trọng tĩnh liên tục.

Đây là loại vật liệu lý tưởng cho các thiết bị truyền động nhờ đặc tính chịu nén cực tốt và chống chịu va đập môi trường vượt trội.

—

🥇 Bánh Vít Đồng Hợp Kim 94 Chống Mài Mòn

Bánh vít bên trong sử dụng dòng đồng hợp kim 94 có khả năng chịu tải nặng và chống mài mòn răng tối đa.

Khi làm việc ăn khớp cùng trục vít thép tôi cứng, cặp truyền động này tạo ra hệ số ma sát trượt tối ưu cho cơ cấu.

Hệ thống nhờ đó vận hành rất êm ái, không gây ồn và ngăn ngừa hiện tượng kẹt răng do sinh nhiệt cục bộ.

Đây cũng là bộ phận quyết định khả năng tự hãm cơ học nổi tiếng của dòng Kích Nâng Công Nghiệp SWL1T khi dừng cấp nguồn động lực.

—

🔧 Trục Vít Thép 45# Tôi Cứng

Vít me nâng hạ được chế tạo trực tiếp từ phôi thép carbon 45# chất lượng cao, trải qua quá trình gia nhiệt tôi cứng bề mặt.

Nhờ quy trình nhiệt luyện khắt khe, ty ren vuông có khả năng chống uốn dọc trục và chống mài mòn hoàn hảo.

Bề mặt các bước ren vuông được mài chính xác cao giúp Screw Jack SWL1T đạt độ dịch chuyển mịn màng.

Cơ cấu đảm bảo sai số hành trình ở mức thấp nhất, đáp ứng tốt tần suất làm việc liên tục trong các nhà máy tự động hóa.

📌 Ưu Điểm Của Kết Cấu Truyền Động SWL1T

• ✔️ Khả năng tự hãm cơ học an toàn, giữ vững vị trí phôi gá khi mất điện đột ngột.
• ✔️ Chịu tĩnh tải và động tải ổn định cao trong suốt thời gian dài vận hành.
• ✔️ Bánh vít đồng hợp kim 94 tối ưu hóa hiệu suất ma sát, chống mài mòn răng vượt trội.
• ✔️ Trục vít thép 45# nhiệt luyện tăng cứng, chịu lực uốn xuất sắc.
• ✔️ Kết cấu tổng thể vuông vắn, nhỏ gọn, dễ dàng tích hợp vào không gian hẹp của Robot, AGV.
• ✔️ Thiết kế tối giản linh kiện giúp giảm thiểu tối đa chi phí bảo trì và thay thế định kỳ.

🔄 Nguyên Lý Hoạt Động Của Kích Vít Me Nâng Hạ SWL1T

Nguyên lý hoạt động của Kích Vít Me Nâng Hạ SWL1T dựa trên sự ăn khớp của bộ truyền trục vít – bánh vít.

Cơ cấu này giúp chuyển đổi động năng quay từ trục vào thành chuyển động tịnh tiến theo phương thẳng đứng.

Đây là giải pháp truyền động cơ khí được ưu chuộng nhờ khả năng tự hãm, độ chính xác cao và vận hành ổn định.

—

⚙️ Chuyển Đổi Chuyển Động Quay Thành Chuyển Động Nâng Hạ

Khi động cơ điện hoặc tay quay tác động lên trục đầu vào của kích, trục vít bắt đầu quay tròn.

Chuyển động quay này ngay lập tức được truyền tới bánh vít bằng đồng thông qua các răng ăn khớp bên trong thân hộp số.

Do bánh vít liên kết trực tiếp với Trục Vít Me Nâng Hạ SWL1T, mô-men xoắn sẽ được biến đổi thành lực dọc trục.

Lực cơ học này làm cho ty ren hoặc đai ốc dịch chuyển đi lên hoặc đi xuống theo yêu cầu điều khiển.

Nhờ cơ cấu ren vuông gia công tỉ mỉ, toàn bộ hành trình nâng hạ diễn ra rất mịn màng và chính xác từng milimet.

—

🔩 Hai Phương Án Chuyển Động Phổ Biến

Tùy thuộc vào không gian gá đặt thiết bị, Screw Jack SWL1T có thể vận hành theo hai phương án động học:

• Kiểu 1 – Vít me tịnh tiến (Translating Screw): Trục vít me chuyển động lên xuống trực tiếp trong khi phần thân hộp số được cố định vào khung máy.
• Kiểu 2 – Đai ốc tịnh tiến (Rotating Screw): Trục vít me chỉ quay tại chỗ, đai ốc đồng bên ngoài sẽ thực hiện chuyển động nâng hạ tịnh tiến dọc trục.

Mỗi phương án thiết kế đều sở hữu những ưu điểm riêng về mặt không gian, hành trình làm việc và kết cấu cơ khí tổng thể.

—

🛡️ Cơ Chế Tự Hãm An Toàn (Self-Locking)

Một trong những giá trị lớn nhất của Hộp Vít Me Nâng Hạ SWL1T chính là khả năng tự hãm cơ học tuyệt vời.

Khi ta ngừng cấp lực quay vào cốt trục, lực ma sát giữa trục vít và bánh vít sẽ tự động giữ chặt vị trí tải trọng.

Vật nâng được treo cố định trên cao và không bị tụt xuống dưới tác động của trọng lực mặt đất.

Nhờ đó, hệ thống gá đặt máy không cần phải thiết kế thêm các cụm phanh phụ hoặc cơ cấu khóa cơ khí phức tạp.

—

📈 Ưu Điểm Của Nguyên Lý Truyền Động Trục Vít – Bánh Vít

• ✔️ Khả năng tự hãm cơ học tối ưu, giữ vững tải trọng phôi gá khi mất điện.
• ✔️ Độ chính xác định vị và kiểm soát hành trình cực cao.
• ✔️ Chịu tĩnh tải đứng vững chắc và ổn định trong thời gian dài làm việc.
• ✔️ Kết cấu ăn khớp ngập dầu giúp máy hoạt động êm, giảm thiểu rung động cơ học.
• ✔️ Linh hoạt kết nối đầu vào với các loại motor điện, servo hoặc tay quay thủ công.
• ✔️ Giải pháp hoàn hảo cho các cơ cấu định vị phôi chính xác cao.

Nhờ nguyên lý truyền động cơ khí bền bỉ này, Kích Nâng Công Nghiệp SWL1T hiện đang là linh kiện cốt lõi trong các hệ thống xe tự hành AGV.

Sản phẩm cũng xuất hiện liên tục trong kết cấu Robot công nghiệp, bàn thao tác kỹ thuật và các cụm băng tải điều chỉnh độ cao tự động.

📊 Thông Số Kỹ Thuật Kích Vít Me Nâng Hạ SWL1T

Để lựa chọn đúng Kích Vít Me Nâng Hạ SWL1T, người dùng cần đặc biệt quan tâm đến các thông số cốt lõi của thiết bị.

Các đại lượng như tỷ số truyền, bước vít, mô-men đầu vào và tốc độ hành trình quyết định trực tiếp đến hiệu suất vận hành.

Việc tính toán chính xác tải trọng làm việc thực tế giúp hệ thống đạt độ bền bỉ cao nhất và kéo dài tuổi thọ bộ truyền.

Tùy theo yêu cầu về tốc độ và lực đẩy, Trục Vít Me Nâng Hạ SWL1T có nhiều tùy chọn tỷ số truyền khác nhau.

Sự đa dạng này giúp các kỹ sư cơ khí dễ dàng tối ưu hóa giữa tốc độ tịnh tiến và mô-men xoắn từ động cơ cấp vào.

⚙️ Bảng Thông Số Kỹ Thuật SWL1T

🔍 Ý Nghĩa Các Thông Số Quan Trọng

Tỷ số truyền (Gear Ratio): Đại lượng này quyết định mối quan hệ mật thiết giữa tốc độ nâng hạ và mô-men xoắn đầu vào.

Tỷ số truyền càng lớn thì tốc độ nâng hành trình càng chậm, tuy nhiên lực đẩy tạo ra sẽ càng mạnh mẽ và tối ưu.

Bước vít (Lead): Đây là quãng đường tịnh tiến thẳng đứng của trục vít sau khi cốt trục vào quay được một vòng hoàn chỉnh.

Bước vít lớn giúp tăng tốc độ dịch chuyển của phôi gá, nhưng đòi hỏi lực kéo từ động cơ điện phải lớn hơn tương ứng.

Mô-men đầu vào (Input Torque): Đây là lực xoắn cơ học cần thiết tác động lên cốt trục để vận hành Screw Jack SWL1T.

Khi lựa chọn motor hoặc servo, thông số này bắt buộc phải được tính toán kỹ lưỡng dựa trên công thức tải trọng thực tế.

Tính toán chuẩn xác giúp hệ thống tránh khỏi các rủi ro nguy hiểm như quá tải dòng, kẹt cơ học hoặc chập cháy động cơ.

Đối với các hệ thống tự động hóa, việc chọn đúng thông số sẽ giúp Hộp Vít Me Nâng Hạ SWL1T vận hành vô cùng êm ái.

Giải pháp kỹ thuật đồng bộ này giúp nâng cao tuổi thọ linh kiện và tiết kiệm tối đa chi phí bảo dưỡng cho nhà máy.

Bên cạnh đó, Kích Nâng Công Nghiệp SWL1T khi hoạt động đúng dải thông số khuyến nghị sẽ phát huy tối đa khả năng tự hãm an toàn.

📏 Kích Thước Phổ Biến Và Cách Chọn Đúng Kích Thước SWL1T

Lựa chọn đúng kích thước và hành trình là yếu tố quyết định độ bền của Kích Vít Me Nâng Hạ SWL1T.

Trong thực tế, nhiều hệ thống gặp hiện tượng rung lắc, cong trục hoặc giảm tuổi thọ do chọn sai hành trình.

Sử dụng vượt quá tải trọng làm việc khuyến nghị cũng là nguyên nhân chính dẫn đến hư hỏng cơ cấu.

Khi lựa chọn Trục Vít Me Nâng Hạ SWL1T, người dùng cần đồng thời xem xét ba yếu tố kỹ thuật cốt lõi.

Các yếu tố này bao gồm tải trọng thực tế, hành trình nâng hạ và chế độ làm việc của hệ thống máy.

—

📐 Các Hành Trình Phổ Biến

HOÀNG ĐĂNG INDUSTRIAL cung cấp hành trình tiêu chuẩn hoặc gia công cắt ty ren theo yêu cầu của khách hàng.

—

⚖️ Cách Chọn Tải Trọng Làm Việc Thực Tế

Một sai lầm rất phổ biến của người mua là sử dụng tải trọng danh nghĩa để lựa chọn model thiết bị.

Trên thực tế, tải trọng làm việc an toàn luôn phải thấp hơn tải danh nghĩa để bảo vệ răng bánh vít.

Sự chênh lệch này giúp đảm bảo tuổi thọ vòng bi và duy trì độ ổn định lâu dài cho toàn bộ hệ thống.

Đối với các ứng dụng tự động hóa làm việc liên tục, việc tính toán hệ số tải là bắt buộc.

HOÀNG ĐĂNG INDUSTRIAL khuyến nghị lựa chọn tải làm việc trong khoảng 20% đến 40% tải trọng danh nghĩa.

Tỷ lệ an toàn này giúp Screw Jack SWL1T không bị quá nhiệt và bảo vệ lớp mỡ bôi trơn.

—

🚫 Những Sai Lầm Thường Gặp Khi Chọn Hành Trình

• ❌ Chọn hành trình quá dài so với nhu cầu thực tế gây lãng phí không gian máy.
• ❌ Không tính đến lực quán tính của tải trọng động khi hệ thống tăng tốc hoặc giảm tốc.
• ❌ Chỉ dựa vào tải danh nghĩa của model mà bỏ qua hệ số an toàn làm việc.
• ❌ Không kiểm tra độ ổn định, độ uốn dọc trục của ty ren khi hành trình vượt quá 500mm.
• ❌ Chọn sai tỷ số truyền của hộp số dẫn đến hiện tượng thiếu mô-men xoắn động cơ đầu vào.

—

💡 Khuyến Nghị Từ HOÀNG ĐĂNG INDUSTRIAL

Đối với các ứng dụng AGV hay Robot, bạn nên ưu tiên chọn hành trình ngắn nhất có thể đáp ứng thiết kế.

Việc giảm bớt hành trình thừa sẽ giúp tăng đáng kể độ cứng vững cơ học cho hệ thống gá.

Giải pháp này giúp triệt tiêu rung động và kéo dài tuổi thọ cho Hộp Vít Me Nâng Hạ SWL1T.

Nếu chưa xác định được tải trọng phù hợp, khách hàng hãy gửi ngay thông số sơ đồ lắp đặt cho chúng tôi.

HOÀNG ĐĂNG INDUSTRIAL sẽ hỗ trợ tính toán mô-men và chọn model Kích Nâng Công Nghiệp SWL1T tối ưu nhất.

🔩 Các Kiểu Đầu Trục Vít Đa Dạng Của Kích Vít Me Nâng Hạ SWL1T

Một trong những ưu điểm lớn của Kích Vít Me Nâng Hạ SWL1T là khả năng tùy biến đầu trục vít rất linh hoạt.

Tùy thuộc vào phương án lắp đặt và kết cấu máy, khách hàng có thể chọn nhiều kiểu đầu trục để tối ưu hiệu quả.

Trục Vít Me Nâng Hạ SWL1T có thể được gia công theo bản vẽ riêng hoặc cung cấp theo các tiêu chuẩn có sẵn.

Sự đa dạng này nhằm đáp ứng chính xác dải nhu cầu rộng trong ngành cơ khí chế tạo máy và tự động hóa hiện nay.

—

⚪ Đầu Trục (Plain End – Kiểu I)

Đầu trục là lựa chọn phổ biến trong các hệ thống OEM hoặc các thiết kế máy đặc chủng của nhà máy.

Phần đầu trục được gia công dạng trụ tròn trơn phi 10mm để kỹ sư tự do chế tạo chi tiết liên kết theo ý muốn.

Kiểu đầu này thường xuất hiện trong các hệ thống xe tự hành AGV hoặc cánh tay Robot công nghiệp cần độ tùy biến cao.

• ✔️ Tự do tùy biến hình học đầu trục theo tư duy thiết kế riêng.
• ✔️ Dễ dàng gia công cơ khí chính xác sau khi nhập hàng.
• ✔️ Giải pháp tối ưu cho các đơn vị chế tạo máy chuyên sâu.

—

🔵 Đầu Bích (Flange End – Kiểu II)

Đầu bích là kiểu kết nối được ứng dụng nhiều nhất trong các kết cấu cơ khí nhờ độ gá đặt phẳng tối ưu.

Mặt bích được gia công sẵn 4 lỗ bắt bulong giúp liên kết trực tiếp với bàn nâng, đồ gá hoặc khung dầm chịu lực.

Ưu điểm của đầu bích là khả năng chịu tĩnh tải đứng cực tốt, lắp đặt chắc chắn và rất dễ căn chỉnh đồng trục.

• ✔️ Liên kết cơ khí chắc chắn, chống vặn xoắn đầu trục tốt.
• ✔️ Dễ dàng lắp đặt và tháo dỡ khi bảo dưỡng định kỳ.
• ✔️ Phù hợp tuyệt đối cho hệ thống bàn nâng và cơ cấu tự động hóa.

—

🧵 Đầu Ren Ngoài (Thread End – Kiểu III)

Đầu ren ngoài được tiện các bước ren tiêu chuẩn (M12*1.5) nhằm kết nối trực tiếp với đai ốc gá hoặc khớp nối.

Kiểu đầu này phù hợp với các hệ thống yêu cầu căn chỉnh cao độ mịn hoặc cần tháo lắp thường xuyên.

• ✔️ Dễ kết nối với các chi tiết ren tiêu chuẩn ngoài thị trường.
• ✔️ Linh hoạt trong việc thay đổi chiều cao hành trình gá đặt.
• ✔️ Phù hợp cho các cơ cấu căn chỉnh khuôn, cữ chặn cơ học.

—

🔗 Đầu Mắt Treo (Clevis / Eye End – Kiểu IV)

Đầu mắt treo được thiết kế tích hợp lỗ liên kết chốt khóa nhằm kết nối gá với các cụm khớp bản lề quay.

Đây là lựa chọn bắt buộc cho các hệ thống cần chuyển động lắc, nghiêng hoặc thay đổi góc độ khi nâng hạ.

• ✔️ Hỗ trợ chuyển động xoay góc linh hoạt mà không gây bó kẹt cơ học.
• ✔️ Giảm thiểu tối đa ứng suất uốn lệch tâm tác động lên ty ren vuông.
• ✔️ Phù hợp hoàn hảo cho các cơ cấu lật bửng, nâng hạ góc nghiêng đặc biệt.

—

📌 Nên Chọn Kiểu Đầu Trục Nào Cho Thiết Kế Máy?

Để giúp bạn có cái nhìn tổng quan khi chọn cấu hình cho Screw Jack SWL1T, dưới đây là bảng tra cứu ứng dụng nhanh:

HOÀNG ĐĂNG INDUSTRIAL hỗ trợ gia công đầu trục theo bản vẽ riêng nhằm đáp ứng các yêu cầu khắt khe nhất.

Khách hàng chỉ cần gửi bản vẽ phác thảo để nhận tư vấn giải pháp tối ưu cho Hộp Vít Me Nâng Hạ SWL1T.

Chúng tôi luôn đồng hành để đảm bảo cụm Kích Nâng Công Nghiệp SWL1T của bạn vận hành với hiệu suất cao nhất.

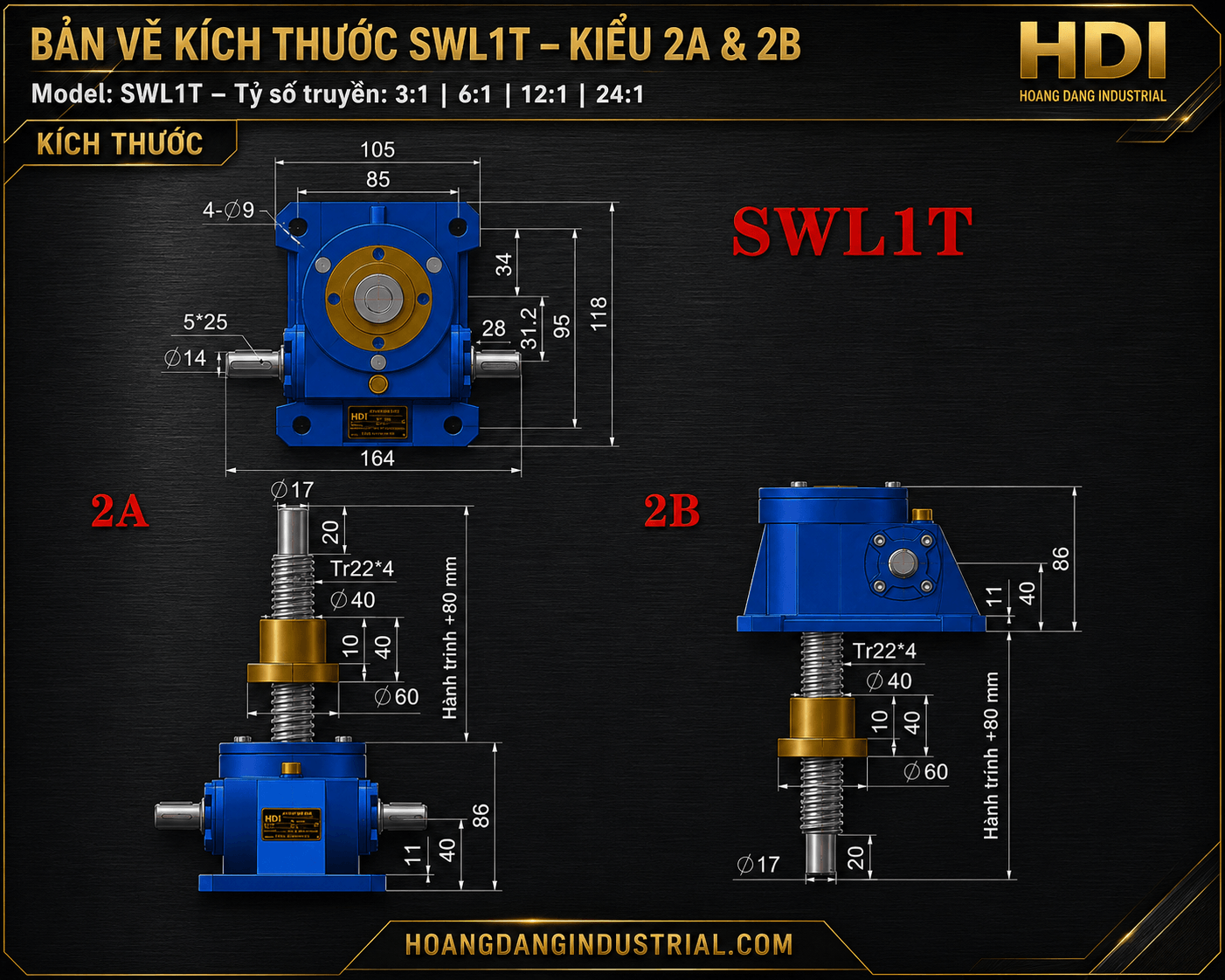

⚙️ Các Kiểu Kết Cấu Động Học 1A – 1B – 2A – 2B Của Kích Vít Me Nâng Hạ SWL1T

Để phù hợp với nhiều phương án thiết kế máy khác nhau, Kích Vít Me Nâng Hạ SWL1T được cung cấp với 4 cấu hình động học.

Các kiểu kết cấu phổ biến bao gồm 1A, 1B, 2A và 2B với các phương thức dịch chuyển khác nhau giữa trục vít và đai ốc.

Sự linh hoạt này giúp kỹ sư dễ dàng lựa chọn giải pháp phù hợp với không gian lắp đặt và yêu cầu vận hành thực tế của dự án.

—

🔹 Kiểu 1A – Vít Me Nâng (Trục Vít Đi Lên)

Ở cấu hình kiểu 1A, phần thân vỏ hộp số của kích được bắt cố định vào khung máy bệ đỡ.

Khi cốt trục đầu vào quay, trục vít me ren vuông sẽ dịch chuyển tịnh tiến theo phương đi lên thẳng đứng để nâng tải.

• ✔️ Kiểu kết cấu cơ khí được sử dụng phổ biến nhất trên thị trường hiện nay.
• ✔️ Quy trình thiết kế layout máy đơn giản và cực kỳ dễ dàng lắp đặt.
• ✔️ Phù hợp hoàn hảo cho hệ thống bàn nâng phôi, băng tải nâng và cơ cấu nâng hạ máy móc.

—

🔹 Kiểu 1B – Vít Me Hạ (Trục Vít Đi Xuống)

Nguyên lý truyền động cơ học của kiểu 1B hoàn toàn tương tự như dòng cấu hình 1A tiêu chuẩn kể trên.

Tuy nhiên, trục vít me ren vuông sẽ dịch chuyển tịnh tiến xuống phía dưới thân kích khi nhận được lực quay đầu vào.

Kiểu kết cấu này thường được ưu tiên khi không gian phía trên đỉnh máy bị giới hạn diện tích gá đặt.

• ✔️ Tận dụng tối đa khoảng không gian trống phía dưới gầm máy.
• ✔️ Phù hợp xuất sắc cho các hệ thống yêu cầu nâng đỡ tải trọng từ phần đáy.
• ✔️ Dễ dàng kết hợp linh hoạt với những dòng khung máy có kết cấu thấp.

—

🔹 Kiểu 2A – Đai Ốc Nâng (Đai Ốc Đi Lên)

Ở cấu hình kiểu 2A, trục vít me ren vuông được giữ cố định theo phương dọc trục và chỉ thực hiện chuyển động quay tại chỗ.

Đai ốc tải bằng đồng hợp kim sẽ ăn khớp và dịch chuyển đi lên phía trên để tạo ra hành trình nâng hạ phôi.

Giải pháp kỹ thuật này là lựa chọn tối ưu khi hệ thống máy yêu cầu hành trình tịnh tiến tương đối dài.

• ✔️ Tiết kiệm tối đa diện tích không gian đứng khi vận hành nâng hạ.
• ✔️ Loại bỏ hoàn toàn rủi ro uốn dọc trục đối với các ứng dụng có hành trình dài.
• ✔️ Mang lại độ cứng vững và độ ổn định cơ học rất cao cho toàn bộ hệ thống gá.

—

🔹 Kiểu 2B – Đai Ốc Hạ (Đai Ốc Đi Xuống)

Tương tự như kiểu 2A, trục vít me của kích chỉ quay tròn tại chỗ chứ không dịch chuyển tịnh tiến dọc trục.

Mặc dù vậy, đai ốc tải đồng ăn khớp bên ngoài sẽ thực hiện hành trình dịch chuyển xuống phía dưới khi máy vận hành.

Đây là phương án chuyên dụng cho các hệ thống gá yêu cầu tải trọng di chuyển xuống thấp hoặc đặt dưới sàn máy.

• ✔️ Tối ưu hóa tối đa không gian làm việc của các dòng cánh tay Robot hoặc AGV.
• ✔️ Giải pháp kết cấu đặc biệt phù hợp cho các cơ cấu hạ phôi vào bồn hoặc lật bửng máy.
• ✔️ Rất thuận tiện khi tính toán thiết kế cho hệ thống liên động đồng bộ đa điểm nâng hạ.

📊 So Sánh Nhanh Các Kiểu Kết Cấu Động Học SWL1T

Để giúp bạn dễ dàng chọn đúng cấu hình cho bản vẽ thiết kế, dưới đây là bảng tổng hợp so sánh nhanh 4 dòng biến thể:

—

Việc lựa chọn đúng kiểu kết cấu hình học sẽ giúp Trục Vít Me Nâng Hạ SWL1T hoạt động vô cùng ổn định.

Giải pháp chuẩn xác này giúp tiết kiệm đáng kể không gian lắp đặt và tối ưu hóa tuổi thọ của bộ răng bánh vít.

Đội ngũ kỹ thuật giàu kinh nghiệm của HOÀNG ĐĂNG INDUSTRIAL luôn sẵn sàng hỗ trợ tính toán mô-men tải trọng.

Chúng tôi sẽ giúp bạn nhanh chóng lựa chọn cấu hình Hộp Vít Me Nâng Hạ SWL1T phù hợp nhất theo từng dự án.

Hãy liên hệ ngay hôm nay để nhận báo giá ưu đãi cho dòng sản phẩm Kích Nâng Công Nghiệp SWL1T chính hãng HDI.

Sản phẩm Screw Jack SWL1T chất lượng cao sẽ là mảnh ghép hoàn hảo nâng tầm dây chuyền tự động hóa của bạn.

🔒 Giải Pháp Rãnh Chống Xoay (Anti-Rotation Groove) Cho Trục Vít Me Nâng Hạ SWL1T

Khi thiết kế cơ cấu máy, nhiều kỹ sư thường bỏ qua hiện tượng trục vít quay tự do theo ren.

Đây là nguyên nhân chính khiến cụm kích góc vuông không thể tạo ra chuyển động tịnh tiến theo yêu cầu.

Hiện tượng quay vô định này làm mất tính ổn định và ảnh hưởng nghiêm trọng đến hiệu suất vận hành.

Để khắc phục triệt để, HOÀNG ĐĂNG INDUSTRIAL cung cấp giải pháp Rãnh Chống Xoay (Anti-Rotation Groove).

Tùy chọn kỹ thuật cao cấp này giúp định hướng chính xác hành trình nâng hạ của hệ thống cơ khí.

🔹 Phiên Bản 1: Đầu Trục Vít Được Cố Định Vào Kết Cấu

Trong cấu hình này, đầu trục vít me được liên kết bắt bulong trực tiếp với tải trọng hoặc cụm đồ gá dầm phẳng.

Do tải trọng hoặc hệ thống dẫn hướng bên ngoài đã khóa cứng góc quay nên ty ren không thể tự xoay tròn.

Khi hộp số kích hoạt động, trục vít me ren vuông chỉ thực hiện chuyển động nâng hoặc hạ thẳng đứng.

• ✔️ Không cần gia công thêm rãnh chống xoay trên thân ty ren để tiết kiệm chi phí.
• ✔️ Kết cấu tổng thể đơn giản, giúp rút ngắn thời gian gia công lắp ráp phôi.
• ✔️ Lựa chọn hoàn hảo cho cụm bàn nâng, hệ thống băng tải và các kết cấu dầm thép cứng vững.

—

🔹 Phiên Bản 2: Đầu Trục Vít Không Được Cố Định Lắp Gá

Khi đầu trục vít ở trạng thái tự do, không liên kết với tải hoặc không có cơ cấu thanh dẫn hướng định vị.

Trong tình huống này, toàn bộ ty ren vuông sẽ bị xoay tròn tại chỗ theo chiều quay của bánh vít đồng bên trong.

Do chuyển động quay không được chuyển hóa thành lực đẩy tịnh tiến, kích gần như không thể nâng tải lên.

• ⚠️ Trục vít me bị xoay tròn tại chỗ và không tạo ra hành trình nâng hạ thực tế.
• ⚠️ Gây ra lỗi động học nghiêm trọng khiến toàn bộ hệ thống máy bị tê liệt vận hành.
• ⚠️ Làm tăng ma sát sinh nhiệt tại bộ truyền bánh vít và gây nhanh mòn ren.

—

🔹 Phiên Bản 3: Đầu Trục Vít Không Cố Định Tích Hợp Rãnh Chống Xoay

Đây là giải pháp bắt buộc khi cụm tải trọng không thể tự giữ chống xoay hoặc hệ máy thiếu ray dẫn hướng tuyến tính.

Một rãnh dọc được phay cơ khí chính xác suốt dọc chiều dài thân của trục vít me ren vuông.

Chốt dẫn hướng bằng thép nằm trong lòng hộp số sẽ ăn khớp vào rãnh phay này để khóa chặt chuyển động quay.

Giải pháp thông minh này giúp ty ren vừa chống xoay tự do vừa tịnh tiến lên xuống một cách trơn tru.

• ✔️ Ngăn chặn tuyệt đối hiện tượng tự xoay tròn của ty ren mà không cần gá đầu trục.
• ✔️ Đảm bảo hành trình dịch chuyển tịnh tiến vô cùng chính xác và êm ái khi đẩy tải.
• ✔️ Ứng dụng xuất sắc cho các cơ cấu xi lanh điện cơ, cụm máy ép hoặc cụm đẩy tuyến tính độc lập.

—

📊 Khi Nào Nên Sử Dụng Rãnh Chống Xoay Cho Hệ Thống?

Để đảm bảo cơ cấu hoạt động đúng nguyên lý, dưới đây là bảng tra cứu điều kiện sử dụng rãnh chống xoay:

💡 Khuyến Nghị Kỹ Thuật Từ HOÀNG ĐĂNG INDUSTRIAL

Nếu đầu trục không liên kết trực tiếp với tải, bạn nên chọn tùy chọn Rãnh Chống Xoay (Anti-Rotation Groove).

Giải pháp kỹ thuật đồng bộ này giúp Trục Vít Me Nâng Hạ SWL1T vận hành vô cùng ổn định trong mọi điều kiện.

Ty ren được bảo vệ sẽ loại bỏ hoàn toàn hiện tượng tự xoay, đảm bảo hành trình đẩy chính xác cho cụm máy.

Hãy liên hệ ngay với phòng kỹ thuật của HOÀNG ĐĂNG INDUSTRIAL để được tư vấn bóc tách kết cấu cơ khí chi tiết.

Chúng tôi sẽ hỗ trợ tính toán lực đẩy và mô-men xoắn để bạn chọn đúng model Hộp Vít Me Nâng Hạ SWL1T tối ưu.

Sản phẩm Kích Nâng Công Nghiệp SWL1T mang thương hiệu HDI luôn cam kết đem lại chất lượng vượt trội cho nhà máy.

Lựa chọn dòng sản phẩm Screw Jack SWL1T chính hãng là giải pháp đầu tư an toàn và bền bỉ cho doanh nghiệp của bạn.

🛠️ Phụ Kiện Tùy Chọn Nâng Cao Cho Kích Vít Me Nâng Hạ SWL1T

Ngoài phiên bản tiêu chuẩn, Kích Vít Me Nâng Hạ SWL1T có thể lắp thêm nhiều phụ kiện nâng cao.

Các tùy chọn này giúp tối ưu hóa độ bền, tăng tính an toàn và đáp ứng tốt các môi trường đặc biệt.

Việc lựa chọn phụ kiện sẽ căn cứ trực tiếp vào điều kiện làm việc thực tế của từng nhà máy hiện nay.

Các yếu tố cần xét bao gồm mức độ bụi bẩn, hành trình ty ren hoặc nhu cầu gá quay tay thủ công.

—

🔹 Ống Bọc Xếp Đàn Hồi (Bellows Cover / Chụp Bụi)

Ống bọc xếp đàn hồi được lắp bao bọc hoàn toàn bên ngoài phần Trục Vít Me Nâng Hạ SWL1T.

Phụ kiện này có nhiệm vụ che chắn toàn bộ các bước ren vuông khỏi bụi bẩn, nước và phoi cắt cơ khí.

Nhờ cấu trúc co giãn thông minh, cao su bọc xếp bảo vệ lớp mỡ bôi trơn không bị khô hoặc nhiễm bẩn.

• ✔️ Ngăn chặn tuyệt đối bụi mịn, cát gốm và dị vật sắc nhọn bám dính vào bước ren.
• ✔️ Bảo vệ màng mỡ bôi trơn bám dính, giữ cho hành trình tịnh tiến luôn trơn tru.
• ✔️ Giảm thiểu tối đa tốc độ mài mòn cơ học của cặp ren vít me và đai ốc tải đồng.
• ✔️ Kéo dài đáng kể tuổi thọ vận hành tổng thể cho toàn bộ hộp số kích góc vuông.

Đây là giải pháp gá đặt bắt buộc trong các xưởng mộc, nhà máy xi măng, luyện kim hoặc cắt gọt phôi.

—

🔹 Ống Bảo Vệ Trục Vít Thép (Protective Tube)

Đối với các dòng máy gá có hành trình đẩy lớn, ống bảo vệ trục vít là một tùy chọn cực kỳ đáng giá.

Phần ống thép cứng này được bắt cố định vào phần đáy của hộp số để che phần ty ren dư thừa.

Ống giúp ngăn chặn các va đập cơ học từ bên ngoài và bảo vệ an toàn cho công nhân đứng máy.

• ✔️ Che chắn kín kẽ phần trục vít me ren vuông khi thụt về phía dưới đáy hộp số.
• ✔️ Hạn chế tối đa các nguy cơ va đập móp méo ty ren do ngoại lực bên ngoài tác động.
• ✔️ Ngăn ngừa tai nạn lao động, tránh việc người vận hành vô tình chạm vào ty đang quay.
• ✔️ Tăng tính thẩm mỹ chuyên nghiệp và độ cứng vững cho kết cấu máy tự động hóa.

—

🔹 Tay Quay Thủ Công Cơ Học (Handwheel)

Tay quay vô lăng cơ học là giải pháp thay thế hoàn hảo khi hệ thống máy không lắp động cơ điện.

Phụ kiện quay tay này gá trực tiếp vào trục vào phi 10mm giúp kỹ sư điều chỉnh cao độ bằng tay.

Đây cũng là phương án dự phòng cứu cánh tuyệt vời khi hệ thống lưới điện nhà máy gặp sự cố.

• ✔️ Vận hành cơ học độc lập, không phụ thuộc vào nguồn điện hay tủ điều khiển biến tần.
• ✔️ Cho phép căn chỉnh vị trí hành trình, độ cao phôi với độ chính xác cực kỳ cao.
• ✔️ Chi phí đầu tư vật tư rất thấp, kết cấu cơ khí tháo lắp vô cùng nhanh chóng.
• ✔️ Không đòi hỏi bảo trì phức tạp, độ bền cơ học đồng hành cùng tuổi thọ của kích.

📊 Bảng Tổng Hợp Ứng Dụng Các Phụ Kiện Tùy Chọn SWL1T

Để dễ dàng lựa chọn option phù hợp cho bệ gá máy, bạn có thể tham khảo bảng tra cứu nhanh dưới đây:

—

HOÀNG ĐĂNG INDUSTRIAL luôn sẵn sàng tư vấn đồng bộ phụ kiện cho Hộp Vít Me Nâng Hạ SWL1T.

Mỗi món option gá đặt sẽ được tính toán chuẩn xác dựa theo hành trình thực tế và môi trường của bạn.

Lưu ý kỹ thuật: Các dòng phụ kiện trên đều là tùy chọn bổ sung và được báo giá riêng biệt theo từng model.

Sự kết hợp hoàn hảo này giúp cụm Kích Nâng Công Nghiệp SWL1T của bạn đạt được tuổi thọ vận hành bền bỉ nhất.

Hãy liên hệ ngay hôm nay để nhận trọn bộ giải pháp Screw Jack SWL1T chính hãng HDI từ chúng tôi.

⚙️ Khi Nào Nên Sử Dụng Kích Vít Me Nâng Hạ SWL1T?

Trong các hệ thống nâng hạ tải trọng nhỏ và trung bình từ 200kg đến 400kg, việc lựa chọn cơ cấu truyền động phù hợp ảnh hưởng trực tiếp đến độ ổn định, độ chính xác và chi phí vận hành của thiết bị.

Hiện nay, các kỹ sư cơ khí thường cân nhắc giữa Kích Vít Me Nâng Hạ SWL1T, xi lanh thủy lực hoặc xi lanh khí nén tùy theo yêu cầu ứng dụng thực tế.

Đối với những hệ thống yêu cầu độ chính xác cao, khả năng giữ tải an toàn và vận hành ổn định trong thời gian dài, Trục Vít Me Nâng Hạ SWL1T là giải pháp được nhiều nhà máy và đơn vị chế tạo máy ưu tiên lựa chọn.

Nhờ cơ cấu truyền động cơ khí bằng bánh vít – trục vít, thiết bị có khả năng nâng hạ chính xác, giữ tải ổn định và dễ dàng tích hợp vào các hệ thống tự động hóa hiện đại. Đây cũng là lý do Hộp Vít Me Nâng Hạ SWL1T được sử dụng rộng rãi trong các dây chuyền sản xuất công nghiệp, băng tải, robot công nghiệp, bàn nâng và hệ thống AGV.

✅ Ưu Điểm Nổi Bật Của Kích Vít Me Nâng Hạ SWL1T

Khác với các hệ thống thủy lực hoặc khí nén cần duy trì áp suất liên tục để giữ tải, Kích Vít Me Nâng Hạ SWL1T hoạt động hoàn toàn bằng cơ cấu truyền động cơ khí. Điều này giúp hệ thống duy trì vị trí nâng hạ ổn định ngay cả khi mất nguồn điện hoặc dừng động cơ.

Cơ cấu bánh vít – trục vít được thiết kế nhằm tạo hiệu ứng tự hãm cơ học (Self-Locking), giúp tăng mức độ an toàn cho thiết bị và người vận hành trong nhiều ứng dụng công nghiệp.

• Giữ tải ổn định khi dừng máy hoặc mất điện đột ngột.
• Không phát sinh hiện tượng rò rỉ dầu như hệ thống thủy lực.
• Không phụ thuộc vào nguồn khí nén trung tâm của nhà máy.
• Độ chính xác định vị cao nhờ cơ cấu ren vít gia công chính xác.
• Dễ dàng đồng bộ nhiều điểm nâng thông qua trục truyền động.
• Chi phí bảo trì thấp, chỉ cần kiểm tra và bôi trơn định kỳ.
• Tuổi thọ vận hành dài, phù hợp cho các hệ thống làm việc liên tục.

Với những ưu điểm trên, Kích Nâng Công Nghiệp SWL1T là lựa chọn phù hợp cho các doanh nghiệp muốn tối ưu độ tin cậy của thiết bị đồng thời giảm chi phí vận hành lâu dài.

Ngoài ra, dòng Screw Jack SWL1T còn cho phép kết hợp với động cơ điện, hộp giảm tốc và các bộ truyền động khác để tạo thành hệ thống nâng hạ đồng bộ nhiều điểm với độ chính xác cao.

📊 So Sánh Kích Vít Me Nâng Hạ SWL1T Với Xi Lanh Thủy Lực Và Khí Nén

Tiêu Chí	Kích Vít Me Nâng Hạ SWL1T	Xi Lanh Thủy Lực	Xi Lanh Khí Nén
Giữ tải khi mất điện	✅ Tự hãm cơ khí	⚠ Cần van khóa	❌ Mất áp, tụt tải
Độ chính xác vị trí	✅ Cao	⚠ Trung bình	⚠ Thấp
Rò rỉ môi chất	✅ Không	❌ Có nguy cơ rò dầu	⚠ Rò khí nén
Chi phí bảo trì	✅ Thấp	❌ Cao	⚠ Trung bình
Đồng bộ nhiều điểm nâng	✅ Dễ dàng	⚠ Khó cân bằng lưu lượng	⚠ Độ chính xác thấp
Tuổi thọ cơ cấu	✅ Cao	⚠ Phụ thuộc dầu thủy lực	⚠ Phụ thuộc chất lượng khí
Ứng dụng phù hợp	Bàn nâng, robot, AGV, băng tải	Tải lớn, tốc độ cao	Đóng mở cơ cấu đơn giản

🎯 Kết Luận

Thông qua các tiêu chí đánh giá về độ chính xác, khả năng giữ tải, chi phí vận hành và mức độ an toàn, có thể thấy Trục Vít Me Nâng Hạ SWL1T là giải pháp phù hợp cho phần lớn các ứng dụng nâng hạ tải trọng nhỏ và trung bình trong ngành cơ khí chế tạo máy.

Việc lựa chọn Hộp Vít Me Nâng Hạ SWL1T không chỉ giúp tăng độ ổn định cho hệ thống mà còn góp phần giảm chi phí bảo trì trong suốt vòng đời thiết bị.

Nếu cần tư vấn lựa chọn Kích Nâng Công Nghiệp SWL1T phù hợp với tải trọng, hành trình và phương án truyền động thực tế, hãy liên hệ HOÀNG ĐĂNG INDUSTRIAL để được hỗ trợ kỹ thuật chi tiết.

☎️ Hotline / Zalo: 0947 381 886

🔧 Hướng Dẫn Lắp Đặt & Các Phương Án Thực Tế Của Kích Vít Me Nâng Hạ SWL1T

Một ưu điểm nổi bật của Kích Vít Me Nâng Hạ SWL1T là khả năng tùy biến gá đặt rất linh hoạt.

Nhờ kết cấu hộp số cơ khí nhỏ gọn, dòng cụm Hộp Vít Me Nâng Hạ SWL1T có thể lắp theo nhiều tư thế máy.

Kỹ sư có thể chọn lắp đứng, lắp ngang, lắp úp ngược hoặc kết hợp vô lăng tay quay thủ công cơ học.

Trong thực tế, dòng Trục Vít Me Nâng Hạ SWL1T thường ứng dụng cho các hệ thống bàn nâng tự động.

Cơ cấu cũng xuất hiện phổ biến trong cụm xe tự hành AGV, Robot công nghiệp và đồ gá kẹp phôi nhà máy.

Thiết bị Kích Nâng Công Nghiệp SWL1T là giải pháp tối ưu cho không gian lắp đặt bị giới hạn chật hẹp.

Lựa chọn dòng Screw Jack SWL1T chính hãng HDI giúp toàn bộ hệ thống máy vận hành vô cùng chính xác.

📌 Các Kiểu Gá Đặt Vận Hành Phổ Biến

Hệ thống Kích Vít Me Nâng Hạ SWL1T cho phép triển khai đa dạng phương án kết nối truyền động cơ học:

• Lắp thẳng đứng tiêu chuẩn: Đây là phương án phổ biến nhất cho cụm bàn nâng và bệ đẩy tuyến tính.
• Lắp nằm ngang độc lập: Phù hợp cho các cơ cấu đẩy kéo phôi xi lanh điện hoặc tịnh tiến ngang bệ máy.
• Lắp hướng úp ngược: Ứng dụng xuất sắc khi cụm tải trọng dạng treo hoặc cần thu gọn khoảng trống đáy.
• Lắp tích hợp vô lăng cơ: Kết hợp tay quay thủ công cho vị trí không có điện hoặc tần suất chỉnh thấp.
• Lắp mặt bích động cơ: Liên kết trực tiếp với motor giảm tốc thông qua cụm bích gá mặt đầu chuẩn mã.

Mỗi kiểu gá đều giúp Trục Vít Me Nâng Hạ SWL1T phát huy tối đa lực đẩy cơ học bền bỉ của mình.

HOÀNG ĐĂNG INDUSTRIAL luôn sẵn sàng bóc tách bản vẽ Hộp Vít Me Nâng Hạ SWL1T chi tiết cho bạn.

🏭 Các Cấu Hình Ứng Dụng Thực Tế Trong Sản Xuất

Tùy theo yêu cầu tải trọng, cụm Kích Vít Me Nâng Hạ SWL1T được chia thành nhiều mã cấu hình:

• Mã 1AII tiêu chuẩn: Ty ren vuông tịnh tiến đi lên theo phương thẳng đứng gá mặt bích phẳng.
• Mã 2AI-SL nâng cao: Đai ốc đồng dịch chuyển kết hợp cụm vô lăng tay quay điều chỉnh thủ công.
• Mã D-2BI-SF/BJ: Phiên bản truyền động đai ốc tịnh tiến kết hợp gá mặt bích động cơ điện cơ.
• Mã D-1AIV-Y đặc chủng: Đầu mắt treo liên kết khớp bản lề dùng cho hành trình kéo tải trọng lớn.
• Mã D-1BIII-Y ren ngoài: Ty ren chuyển động quay tròn làm đai ốc ngoài tịnh tiến kéo cụm cơ khí.
• Mã D-1BIV-SF-Z kết hợp: Cấu hình ty ren có đầu mắt liên kết tích hợp sẵn bích nối motor giảm tốc.

Sự đa dạng này giúp dòng Trục Vít Me Nâng Hạ SWL1T xử lý mượt mà mọi bài toán thiết kế cơ khí chế tạo.

Cụm Hộp Vít Me Nâng Hạ SWL1T đáp ứng hoàn hảo các tiêu chuẩn tự động hóa khắt khe của Robot công nghiệp.

Hãy tin dùng hệ Kích Nâng Công Nghiệp SWL1T thương hiệu HDI để nâng cao giá trị công nghệ cho máy móc của bạn.

Mỗi bộ Screw Jack SWL1T xuất xưởng đều được kiểm định chất lượng phôi và bước ren vô cùng nghiêm ngặt.

—

⚙️ Lưu Ý Kỹ Thuật Khi Lựa Chọn Phương Án Gá Lắp

Để hệ thống Kích Vít Me Nâng Hạ SWL1T đạt độ bền cao, bạn cần chọn đúng kiểu lắp phù hợp công năng:

—

Chọn đúng cấu hình Kích Vít Me Nâng Hạ SWL1T từ đầu giúp giảm thiểu lực ma sát có hại cực tốt.

Điều này giúp bảo vệ tối đa mô-men xoắn của motor và tăng tuổi thọ cho Trục Vít Me Nâng Hạ SWL1T.

HOÀNG ĐĂNG INDUSTRIAL cam kết cung cấp giải pháp Cơ Cấu Nâng Hạ SWL1T đồng bộ và chất lượng nhất.

Hãy liên hệ ngay hôm nay để nhận báo giá vật tư cụm Kích Nâng Công Nghiệp SWL1T với ưu đãi cạnh tranh.

Sử dụng dòng sản phẩm Screw Jack SWL1T chính hãng thương hiệu HDI là bước đi công nghệ bền vững của bạn.

⚙️ Phiên Bản Lắp Động Cơ Trực Tiếp Cho Kích Vít Me Nâng Hạ SWL1T

Để đáp ứng nhu cầu tự động hóa, Kích Vít Me Nâng Hạ SWL1T được tích hợp mặt bích động cơ trực tiếp.

Giải pháp gá đặt này giúp hệ thống máy vận hành ổn định, nâng cao độ chính xác tịnh tiến tuyến tính.

Khi liên kết motor giảm tốc, cụm Trục Vít Me Nâng Hạ SWL1T hoạt động liên tục với hiệu suất rất cao.

Cơ cấu xuất hiện phổ biến trong hệ bàn nâng tự động, cụm xe tự hành AGV và robot công nghiệp xưởng.

Sự kết hợp này biến cụm Hộp Vít Me Nâng Hạ SWL1T thành giải pháp truyền động điện cơ tối ưu bậc nhất.

Lựa chọn dòng sản phẩm Kích Nâng Cơ Khí SWL1T giúp doanh nghiệp tiết kiệm đáng kể sức lao động thủ công.

Mỗi bộ Screw Jack SWL1T chính hãng HDI đều đạt độ cứng vững hoàn hảo khi kết nối động cơ điện.

—

🔩 Ưu Điểm Của Phiên Bản Lắp Motor Trực Tiếp

Cấu hình chạy điện giúp dòng Kích Vít Me Nâng Hạ SWL1T sở hữu những đặc tính công nghệ vượt trội:

• ✔ Đạt hiệu suất tự động hóa toàn phần, loại bỏ hoàn toàn các thao tác quay tay cơ học thủ công.
• ✔ Mặt bích gia công chuẩn kích thước hình học, dễ gá nối trực tiếp với các dòng motor giảm tốc tiêu chuẩn.
• ✔ Duy trì khả năng tự hãm cơ khí an toàn tuyệt đối ngay khi động cơ điện dừng quay hoặc mất nguồn.
• ✔ Kết cấu trục vào đồng tâm giúp hệ thống hoạt động êm ái, giảm ma sát và ít tốn chi phí bảo trì.
• ✔ Dễ dàng tích hợp đồng bộ với tủ điện PLC, biến tần và các hệ thống cảm biến hành trình nhà máy.
• ✔ Tăng tối đa năng suất gá phôi, rút ngắn thời gian chu kỳ và tối ưu hóa độ chính xác vận hành máy.

Sử dụng motor điện giúp Trục Vít Me Nâng Hạ SWL1T kiểm soát hành trình nâng hạ cực kỳ mịn màng.

Hệ truyền động điện cơ này nâng tầm công nghệ cho dòng Hộp Vít Me Nâng Hạ SWL1T lên một tiêu chuẩn mới.

📊 Thông Số Mặt Bích Kết Nối Động Cơ Tham Khảo

Dưới đây là bảng tra thông số kỹ thuật lỗ cốt trục vào gá motor của hệ sản phẩm HDI:

Mô-men xoắn motor phụ thuộc tải làm việc thực tế, hành trình ty ren và số điểm nâng hoạt động đồng bộ.

Kỹ sư cần tính toán kỹ lưỡng vận tốc tịnh tiến để lựa chọn đúng công suất cho Kích Nâng Công Nghiệp SWL1T.

Chọn đúng motor giúp hệ Screw Jack SWL1T vận hành bền bỉ, loại bỏ hoàn toàn các rủi ro quá tải nhiệt.

🏭 Các Cấu Hình Motor Được Sử Dụng Phổ Biến

Tại HOÀNG ĐĂNG INDUSTRIAL, cụm Kích Vít Me Nâng Hạ SWL1T thường gá nối với các hệ truyền động sau:

• Motor giảm tốc bánh vít dòng RV: Tạo ra hệ truyền động vuông góc kép siêu nhỏ gọn và tự hãm cao.
• Cụm motor giảm tốc cốt âm: Gá trực tiếp vào trục vào cốt dương của kích giúp tiết kiệm chiều dài bệ máy.
• Động cơ điện AC dòng 1 pha hoặc 3 pha: Giải pháp kinh tế, phổ biến, dễ dàng đấu nối đảo chiều quay.
• Hệ thống Servo Motor chính xác: Dành riêng cho các ứng dụng thông minh yêu cầu định vị cao độ chính xác.
• Động cơ điện tích hợp biến tần điều tốc: Giúp khởi động mềm, tăng hạ tốc mịn màng, bảo vệ cơ cấu răng đồng.

Mỗi phương án kết nối đều giúp hệ Trục Vít Me Nâng Hạ SWL1T tối ưu hóa lực đẩy định mức 500kg.

Chọn đúng tỷ số truyền gá đặt quyết định trực tiếp đến tuổi thọ lâu dài của Hộp Vít Me Nâng Hạ SWL1T.

Đội ngũ kỹ thuật HOÀNG ĐĂNG INDUSTRIAL luôn sẵn sàng tính toán mô-men xoắn cụm Kích Nâng Công Nghiệp SWL1T .

Chúng tôi cam kết dòng Screw Jack SWL1T chính hãng HDI đem lại giải pháp tự động hóa tin cậy cho nhà máy.

🎥 Video Vận Hành Thực Tế Kích Vít Me Nâng Hạ SWL1T

Video thực tế của Kích Vít Me Nâng Hạ SWL1T đang được HOÀNG ĐĂNG INDUSTRIAL cập nhật liên tục từ các dự án, hệ thống nâng hạ và mô hình thử nghiệm thực tế.

Thông qua video vận hành, khách hàng có thể quan sát trực quan khả năng nâng hạ, tốc độ làm việc, độ ổn định, độ chính xác cũng như các phương án lắp đặt của Trục Vít Me Nâng Hạ SWL1T trong môi trường sản xuất công nghiệp.

Trong thời gian chờ cập nhật video, quý khách có thể liên hệ trực tiếp để nhận hình ảnh, video test tải hoặc tài liệu kỹ thuật của Hộp Vít Me Nâng Hạ SWL1T, Kích Nâng Công Nghiệp SWL1T và Trục Vít Me Nâng Hạ SWL1T.

📞 Hotline/Zalo kỹ thuật: 0947 381 886

---

🔗 Tổng Quan Hệ Thống Liên Động Tuyến Tính Bằng Kích Vít Me Nâng Hạ SWL1T

Ngoài gá lắp độc lập, dòng Kích Vít Me Nâng Hạ SWL1T có thể kết hợp thành cụm liên động.

Hệ thống cho phép đồng bộ nhiều điểm nâng thông qua trục truyền cơ khí và khớp nối các-đăng.

Giải pháp này ứng dụng rộng rãi cho các kết cấu máy yêu cầu dịch chuyển song song tuyệt đối.

Thay vì dùng nhiều động cơ điện độc lập, hệ thống chỉ cần một nguồn động lực duy nhất gá vào.

Điều này giúp đồng bộ hóa tốc độ quay của từng bộ Trục Vít Me Nâng Hạ SWL1T trong hệ thống.

Phương án cơ khí này giúp giảm đáng kể chi phí tủ điện điều khiển cho nhà máy của bạn.

Sử dụng dòng cụm Hộp Vít Me Nâng Hạ SWL1T liên động giúp tăng độ ổn định vận hành lên mức tối đa.

Thiết bị Kích Nâng Công Nghiệp SWL1T chính hãng HDI bảo vệ kết cấu cơ khí khỏi mọi rủi ro biến dạng.

Hệ Screw Jack SWL1T liên động là bước đột phá công nghệ cho các kỹ sư chế tạo máy.

—

⚙️ Cấu Tạo Cơ Bản Của Hệ Thống Liên Động Tuyến Tính

Một hệ thống kết nối đồng bộ cơ học tiêu chuẩn bao gồm các thành phần vật tư cốt lõi sau:

• Kích Vít Me Nâng Hạ SWL1T: Đóng vai trò cụm cơ cấu chấp hành chịu tải và kích đẩy tuyến tính.
• Hệ trục nối truyền động: Định hình khoảng cách gá đặt và truyền mô-men xoắn giữa các hộp số bánh vít.
• Cụm khớp nối trục bù sai: Triệt tiêu độ lệch tâm lắp ráp và giảm rung chấn có hại khi vận hành tốc độ cao.
• Gối đỡ trục trung gian: Chống võng trục xoay chuyển động đối với các hệ thống dầm nâng có khoảng cách dài.
• Động cơ giảm tốc điện cơ: Cung cấp toàn bộ nguồn mô-men xoắn lực kéo cho tổ hợp các điểm nâng.

Sự liên kết chặt chẽ giúp cụm Trục Vít Me Nâng Hạ SWL1T hoạt động vô cùng nhịp nhàng, êm ái.

Mỗi chi tiết đều bổ trợ trực tiếp cho hiệu suất của dòng Hộp Vít Me Nâng Hạ SWL1T trong nhà xưởng.

Các kỹ sư luôn ưu tiên hệ Kích Nâng Công Nghiệp SWL1T của HOÀNG ĐĂNG INDUSTRIAL cho ứng dụng này.

Sản phẩm Screw Jack SWL1T mang lại sự an tâm tuyệt đối nhờ phôi thép chế tạo đạt chuẩn ISO.

🏭 Nguyên Lý Vận Hành Cơ Học

Khi motor điện quay, mô-men lực được phân phối đều qua hệ trục truyền đến các hộp số Kích Vít Me Nâng Hạ SWL1T.

Do liên kết cứng cơ học, tốc độ tịnh tiến của các đầu Trục Vít Me Nâng Hạ SWL1T luôn bằng nhau.

Cơ chế đồng bộ cơ khí này loại bỏ hoàn toàn hiện tượng lệch hành trình giữa các góc dầm gá.

Tải trọng phân bổ đều lên các cụm răng đồng của Hộp Vít Me Nâng Hạ SWL1T giúp giảm mài mòn.

Hệ thống không bị kẹt cơ do nghiêng bệ gá khi nâng các tấm sàn thao tác khổ lớn siêu trường.

Điều này chứng minh tính ưu việt vượt trội của giải pháp Kích Nâng Công Nghiệp SWL1T liên động cơ khí.

Mọi dòng máy tự động hóa đều vận hành mượt mà hơn nhờ hệ Screw Jack SWL1T đồng bộ của HDI.

—

✅ Ưu Điểm Công Nghệ Của Hệ Thống Liên Động

Dưới đây là bảng phân tích lợi ích công nghệ khi vận hành tổ hợp kích nâng thương hiệu HDI:

—

🎯 Ứng Dụng Thực Tế Trong Công Nghiệp Chế Tạo

Hệ thống tích hợp Kích Vít Me Nâng Hạ SWL1T liên động là mảnh ghép hoàn hảo cho nhiều thiết bị:

• ♦ Bàn nâng phôi công nghiệp khổ lớn phục vụ cấp liệu tự động cho máy dập khuôn, máy cắt laser.
• ♦ Cơ cấu điều chỉnh độ cao đồng bộ cho hệ thống băng tải con lăn dài trong kho vận thông minh.
• ♦ Cụm sàn nâng bốc xếp hàng hóa tích hợp trên dòng xe tự hành AGV công suất lớn của nhà máy.
• ♦ Hệ thống bệ gá kiểm tra sản phẩm chính xác, đồ gá Robot công nghiệp hàn vỏ xe ô tô.

Tổ hợp Trục Vít Me Nâng Hạ SWL1T xử lý hoàn hảo các yêu cầu kỹ thuật khắt khe nhất.

Bản vẽ truyền động Hộp Vít Me Nâng Hạ SWL1T luôn được HDI tối ưu hóa theo từng kích thước dầm.

Sự hoạt động bền bỉ của hệ Kích Nâng Công Nghiệp SWL1T giúp dây chuyền sản xuất không bị gián đoạn.

Hãy liên hệ HOÀNG ĐĂNG INDUSTRIAL để sở hữu trọn bộ giải pháp Screw Jack SWL1T đồng bộ tối ưu.

🔗 Hệ Thống Nâng Hạ Đồng Bộ 2 Điểm & 3 Điểm – Bố Tr Trí Chữ I Và Chữ T

Khi gá lắp nhiều góc nâng cùng lúc, dòng Kích Vít Me Nâng Hạ SWL1T là ưu tiên số một.

Hệ thống cho phép liên kết linh hoạt 2 điểm hoặc 3 điểm nâng qua một động cơ duy nhất.

Cơ cấu này thường xuất hiện trong dây chuyền băng tải chuyển hàng hoặc Robot bốc xếp nhà kho.

Mỗi cụm Trục Vít Me Nâng Hạ SWL1T kết nối cứng cơ học giúp triệt tiêu hoàn toàn sai số hành trình.

Giải pháp này tối ưu lực đẩy của cụm Hộp Vít Me Nâng Hạ SWL1T cho bệ máy công nghiệp khổ lớn.

Vận hành tổ hợp Kích Nâng Công Nghiệp SWL1T giúp bảo vệ tải sản phẩm luôn nằm ngang cân bằng.

Sản phẩm Screw Jack SWL1T từ HOÀNG ĐĂNG INDUSTRIAL giải quyết triệt để bài toán đồng bộ cơ học.

—

⚙️ Hệ Thống Nâng Hạ Đồng Bộ 2 Điểm (Kiểu Sơ Đồ Chữ I)

Hệ thống 2 điểm sử dụng cặp song hành Kích Vít Me Nâng Hạ SWL1T nối thẳng trục truyền.

Động cơ giảm tốc có thể gá trực tiếp vào một đầu hộp số bánh vít để truyền động.

Kiểu bố trí này rất thích hợp cho các mặt sàn dài nhưng có bề ngang hẹp trong xưởng.

Khoảng cách gá hai bộ Trục Vít Me Nâng Hạ SWL1T được căn chỉnh chính xác theo lòng dầm bệ.

Ứng dụng thực tế phổ biến của cụm sơ đồ 2 điểm nâng chữ I bao gồm:

• ♦ Hệ thống cơ cấu nâng hạ thay đổi cao độ các tầng băng tải con lăn cấp phôi.
• ♦ Bàn thao tác tinh chỉnh cơ học cho công nhân đóng gói sản phẩm đầu ra dây chuyền.
• ♦ Hệ sàn nâng của xe tự hành AGV nhà kho vận chuyển pallet hàng tự động hóa.

Phương án lắp này giúp dòng Hộp Vít Me Nâng Hạ SWL1T hoạt động vô cùng êm ái, bền bỉ.

Tải trọng phân bổ đều giúp cụm Kích Nâng Công Nghiệp SWL1T tránh được hiện tượng mòn lệch bánh răng.

Hệ thống Screw Jack SWL1T chữ I mang lại hiệu quả đầu tư tối ưu nhất cho doanh nghiệp.

⚙️ Hệ Thống Nâng Hạ Đồng Bộ 3 Điểm (Kiểu Sơ Đồ Chữ T)

Đối với bệ máy dạng tam giác, hệ thống 3 đầu Kích Vít Me Nâng Hạ SWL1T là giải pháp chuẩn.

Hộp phân phối chuyển hướng góc vuông được tích hợp để chia đều mô-men lực quay motor.

Ba trục ty của cụm Trục Vít Me Nâng Hạ SWL1T tịnh tiến song song với tốc độ tuyệt đối.

Kết cấu này chống võng trọng tâm sàn nâng cho các khung máy siêu trường siêu trọng tốt hơn.

Tổ hợp 3 điểm nâng Hộp Vít Me Nâng Hạ SWL1T ứng dụng mạnh mẽ trong các lĩnh vực:

• ♦ Khung gá định vị chính xác cho tay gắp Robot hàn vỏ xe ô tô thông minh.
• ♦ Bệ gá nâng hạ cụm pin xe điện trong dây chuyền lắp ráp cơ khí chính xác.
• ♦ Bàn nâng hạ máy kiểm tra chất lượng sản phẩm trước khi xuất xưởng nhà máy.

Sự ổn định của hệ Kích Nâng Công Nghiệp SWL1T chữ T giúp tăng độ an toàn vận hành.

Kỹ sư cơ khí đánh giá cao dòng Screw Jack SWL1T chính hãng HDI nhờ độ cứng vững phôi.

📊 Bảng So Sánh Các Tiêu Chí Kỹ Thuật Hệ 2 Điểm Và 3 Điểm

Dưới đây là bảng thông số so sánh chi tiết giữa hai sơ đồ liên động phổ biến:

—

🎯 Khuyến Nghị Kỹ Thuật Thực Tế Từ HOÀNG ĐĂNG INDUSTRIAL

Khi lắp đặt Kích Vít Me Nâng Hạ SWL1T, bạn nên duy trì tải động dưới 200kg mỗi điểm.

Ngưỡng chịu tải an toàn này giúp kéo dài tuổi thọ định mức của vòng bi chặn lực bên trong.

Khi dùng nhiều Trục Vít Me Nâng Hạ SWL1T liên kết, hãy chú ý bôi trơn đều cho các gối đỡ.

Mô-men xoắn toàn hệ thống phải tính thêm lực ma sát của các đoạn trục truyền động nối dài.

Chọn đúng công suất motor giúp cụm Hộp Vít Me Nâng Hạ SWL1T vận hành mượt mà, không bị sinh nhiệt.

Hãy tin tưởng lựa chọn dòng Kích Nâng Công Nghiệp SWL1T để tối ưu hóa dây chuyền sản xuất của bạn.

Giải pháp cụm Screw Jack SWL1T đồng bộ cơ khí tự tin đáp ứng mọi tiêu chuẩn chế tạo máy.

🏗️ Hệ Thống Nâng Hạ Đồng Bộ 4 Điểm (Tuyến Tính & Kiểu Chữ H)

Khi tải trọng lớn, kết cấu dài hoặc yêu cầu độ ổn định cao trong quá trình vận hành, việc sử dụng một Kích Vít Me Nâng Hạ SWL1T riêng lẻ không còn đáp ứng tối ưu. Lúc này giải pháp được các kỹ sư lựa chọn là hệ thống liên động đồng bộ 4 điểm nhằm phân bổ tải đều, giảm biến dạng kết cấu và nâng cao độ an toàn cho toàn bộ thiết bị.

Thông qua các hộp chuyển hướng, trục truyền động và khớp nối đàn hồi, nhiều Trục Vít Me Nâng Hạ SWL1T có thể vận hành đồng thời bằng một động cơ duy nhất, đảm bảo tất cả các điểm nâng di chuyển cùng tốc độ và cùng hành trình.

⚙️ Hệ Thống Đồng Bộ 4 Điểm Tuyến Tính

Hệ thống tuyến tính 4 điểm thường được bố trí trên các kết cấu hình chữ nhật dài hoặc bàn nâng có chiều dài lớn. Các Hộp Vít Me Nâng Hạ SWL1T được liên kết liên tục thông qua các hộp chuyển hướng và trục truyền động tạo thành một chuỗi đồng bộ.

Ưu điểm nổi bật:

• Phân bổ tải trọng đều trên toàn bộ khung nâng.
• Giảm hiện tượng võng giữa kết cấu.
• Tăng độ ổn định khi nâng tải dài.
• Dễ dàng mở rộng thành hệ thống 6 điểm hoặc 8 điểm.
• Vận hành đồng bộ bằng một động cơ duy nhất.

Giải pháp này thường được sử dụng cho bàn nâng công nghiệp, băng tải điều chỉnh độ cao, giàn nâng thiết bị tự động hóa và hệ thống nâng hạ kết cấu thép.

⚙️ Hệ Thống Đồng Bộ 4 Điểm Kiểu Chữ H

Đối với các tải có kích thước lớn theo cả chiều dài và chiều rộng, hệ thống chữ H được xem là giải pháp tiêu chuẩn trong ngành cơ khí chế tạo. Một hộp phân phối trung tâm sẽ chia mô-men xoắn đến bốn Kích Nâng Công Nghiệp SWL1T đặt tại bốn góc của kết cấu.

Nhờ kết cấu đối xứng, tải trọng được phân bố đồng đều hơn giúp giảm đáng kể nguy cơ xoắn khung hoặc lệch tải trong quá trình vận hành.

Các ứng dụng phổ biến gồm:

• Sàn nâng công nghiệp.
• Bệ nâng máy móc.
• Hệ thống nâng hạ khuôn mẫu.
• Bàn nâng Robot và AGV.
• Giàn nâng kiểm tra sản phẩm.
• Hệ thống nâng hạ pin xe điện.

📊 So Sánh Hệ Thống 4 Điểm Tuyến Tính Và Kiểu Chữ H

🎯 Khuyến Nghị Kỹ Thuật Từ HOÀNG ĐĂNG INDUSTRIAL

Đối với các dự án sử dụng nhiều Hộp Vít Me Nâng Hạ SWL1T trong cùng một hệ thống, việc tính toán tải trọng phân bổ, mô-men đầu vào, tốc độ nâng và độ võng của kết cấu là yếu tố quyết định tuổi thọ thiết bị.

HOÀNG ĐĂNG INDUSTRIAL khuyến nghị sử dụng hệ số an toàn phù hợp và lựa chọn tải làm việc thực tế từ 200kg đến 400kg trên mỗi điểm nâng để đảm bảo hệ thống vận hành ổn định, bền bỉ trong thời gian dài.

---

🏭 Hệ Thống Nâng Hạ Đồng Bộ Siêu Tải 8 Điểm

Đối với kết cấu cơ khí khổ lớn, cụm Kích Vít Me Nâng Hạ SWL1T liên động là giải pháp tối ưu.

Hệ thống cho phép kết nối đồng thời 8 góc đẩy thông qua một motor trung tâm duy nhất.

Sơ đồ này đáp ứng hoàn hảo cho các dự án tự động hóa quy mô lớn trong nhà máy.

Từng bộ đầu Trục Vít Me Nâng Hạ SWL1T di chuyển tịnh tiến song song với độ chính xác tuyệt đối.

Sự liên kết cơ học cứng giúp cụm Cơ Cấu Nâng Hạ SWL1T triệt tiêu mọi rủi ro lệch hành trình.

Lựa chọn dòng sản phẩm Kích Nâng Công Nghiệp SWL1T giúp phân bổ tải trọng bệ gá cực kỳ đồng đều.

Hệ tổ hợp Screw Jack SWL1T chính hãng HDI mang lại sự an toàn cơ học rất cao.

—

⚙️ Cấu Tạo Tổ Hợp Hệ Thống Đồng Bộ 8 Điểm

Một hệ thống truyền động liên kết đa điểm tiêu chuẩn bao gồm các thành phần vật tư sau:

• ♦ 08 bộ cụm gá đặt đứng Kích Vít Me Nâng Hạ SWL1T chịu tải trọng trực tiếp tại các góc.
• ♦ 01 động cơ điện trung tâm cung cấp mô-men xoắn lực kéo cho toàn bộ dây chuyền.
• ♦ Hệ thống hộp phân phối chuyển hướng góc vuông dạng chữ T và chữ thập đồng tâm.
• ♦ Hệ trục truyền động nối dài gia công phôi thép cứng chịu xoắn cường độ cao cực tốt.
• ♦ Cụm khớp nối trục bù sai lệch đàn hồi bọc cao su chống rung giật cơ học.

Sự đồng bộ giúp hệ Trục Vít Me Nâng Hạ SWL1T vận hành vô cùng mịn màng, không tiếng ồn.

Mỗi linh kiện gá nối đều tối ưu hóa hiệu suất của cụm Hộp Vít Me Nâng Hạ SWL1T siêu tải.

HOÀNG ĐĂNG INDUSTRIAL cam kết cung cấp trọn bộ thiết bị Kích Nâng Công Nghiệp SWL1T chính xác nhất.

Mã sản phẩm Screw Jack SWL1T của HDI luôn dẫn đầu về độ bền bỉ cơ học răng đồng.

🏗️ Khi Nào Kỹ Sư Nên Triển Khai Hệ Sơ Đồ 8 Điểm?

Giải pháp 8 đầu Kích Vít Me Nâng Hạ SWL1T song hành được chọn khi diện tích bệ máy rộng rộng.

Hệ thống giúp loại bỏ hoàn toàn hiện tượng võng dầm thép chữ I của sàn gá sản phẩm.

Các ứng dụng công nghiệp nặng phổ biến của cụm Trục Vít Me Nâng Hạ SWL1T bao gồm:

• ✔ Sàn nâng hạ phôi tấm lớn trong dây chuyền sản xuất tôn, thép và gia công áp lực.
• ✔ Giàn nâng hạ kết cấu cốp pha trượt, khung giàn giáo thông minh ngành xây dựng cầu đường.
• ✔ Cơ cấu nâng hạ điều chỉnh đồng bộ góc nghiêng bệ pin năng lượng mặt trời công suất lớn.
• ✔ Bàn nâng hạ sân khấu tự động hóa, bệ thử nghiệm thử tải trọng xưởng cơ khí chế tạo.

Tổ hợp giúp dòng Kích Nâng Công Nghiệp SWL1T phát huy tối đa khả năng chịu tải trọng hướng trục.

Chọn giải pháp Kích Nâng Cơ Khí SWL1T liên động giúp tăng hiệu quả tự động hóa nhà xưởng.

Hệ cụm Screw Jack SWL1T chính hãng HDI đáp ứng mọi thông số kỹ thuật khắt khe nhất.

—

📊 Bảng Phân Tích Lợi Ích Thực Tế Tại Nhà Máy

Dưới đây là những giá trị công nghệ vượt trội khi vận hành sơ đồ liên động siêu tải HDI:

—

⚠️ Lưu Ý Quan Trọng Khi Thiết Kế Hệ Sơ Đồ Siêu Tải

Khi ghép cụm nhiều bộ Kích Vít Me Nâng Hạ SWL1T, kỹ sư cần tính lực cản trục nối.

Lực đẩy tại mỗi điểm nên duy trì ổn định quanh mức 300kg để đạt độ bền cơ học cao nhất.

Mô-men xoắn đầu vào motor cần nhân thêm hệ số tổn hao qua các gối đỡ Trục Vít Me Nâng Hạ SWL1T.

Việc cân chỉnh đồng tâm khi gá đặt cụm Hộp Vít Me Nâng Hạ SWL1T quyết định tuổi thọ vòng bi.

Sử dụng mỡ bôi trơn chuyên dụng giúp hệ Kích Nâng Công Nghiệp SWL1T hoạt động liên tục không nóng.

Đội ngũ chuyên gia của HDI luôn sẵn sàng bóc tách bản vẽ sơ đồ liên động free cho bạn.

Hãy liên hệ HOÀNG ĐĂNG INDUSTRIAL để nhận giải pháp trọn bộ cụm Screw Jack SWL1T giá ưu đãi nhất.

🏭 Một Số Hình Ảnh Thực Tế Sản Phẩm Và Dự Án

HOÀNG ĐĂNG INDUSTRIAL cung cấp Kích Vít Me Nâng Hạ SWL1T,
Trục Vít Me Nâng Hạ SWL1T,
Cơ Cấu Nâng Hạ SWL1T
cho nhiều dự án cơ khí chế tạo, tự động hóa và thiết bị công nghiệp trên toàn quốc.

Dưới đây là một số hình ảnh thực tế trong quá trình sản xuất, lắp ráp và bàn giao sản phẩm tại nhà máy. Toàn bộ sản phẩm đều được kiểm tra kích thước, hành trình làm việc và độ ổn định trước khi xuất xưởng.

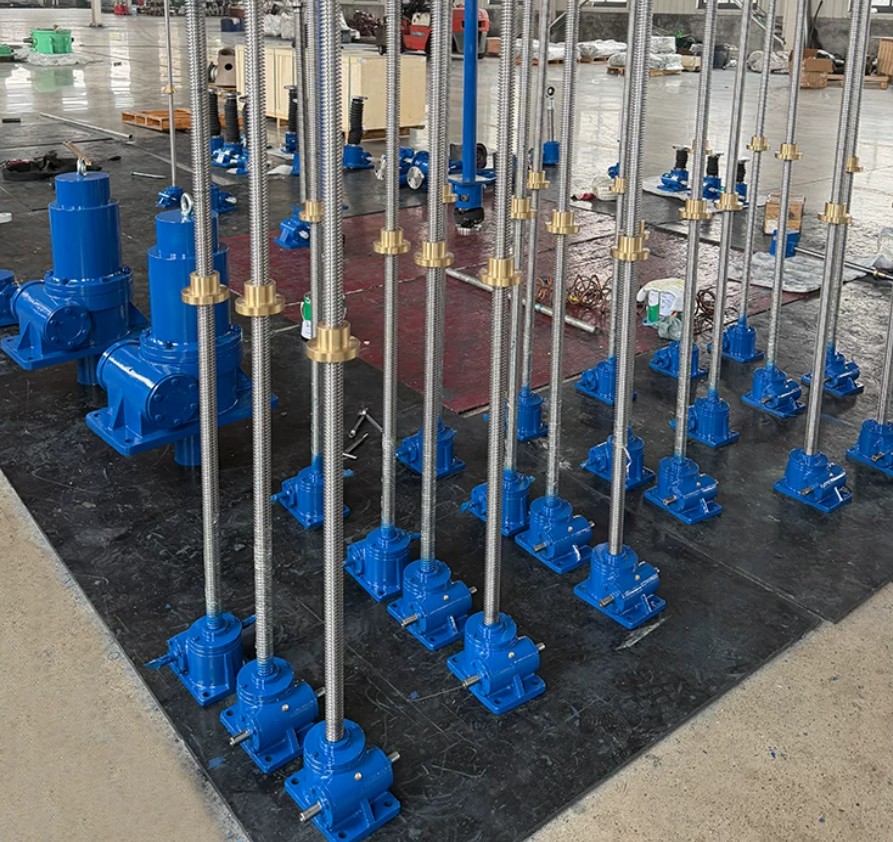

Hình ảnh lô Kích Nâng Cơ Khí SWL1T được sản xuất và lắp ráp theo đơn hàng số lượng lớn phục vụ các hệ thống nâng hạ công nghiệp.

Khu vực kho thành phẩm với nhiều model Cơ Cấu Vít Me Nâng Hạ SWL1T sẵn sàng kiểm tra và đóng gói trước khi bàn giao cho khách hàng.

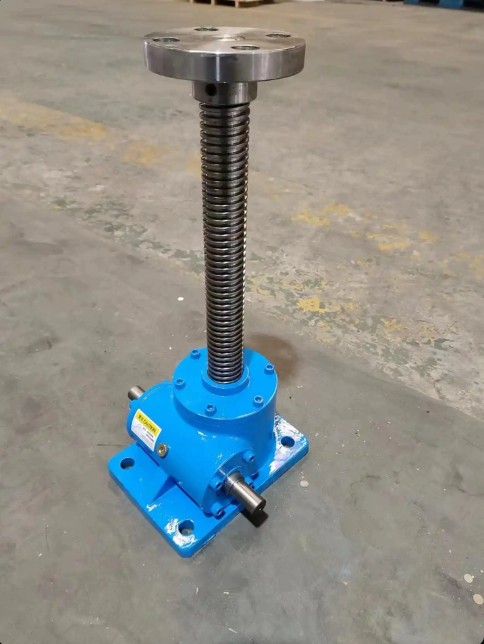

Hình ảnh thực tế sản phẩm hoàn thiện cho thấy kết cấu vỏ gang chắc chắn, trục vít gia công chính xác và khả năng tùy chỉnh hành trình theo yêu cầu.

Ngoài các model tiêu chuẩn, HOÀNG ĐĂNG INDUSTRIAL còn hỗ trợ thiết kế hệ thống liên động đồng bộ 2 điểm, 3 điểm, 4 điểm và 8 điểm theo yêu cầu thực tế của từng dự án.

---

🏭 Ứng Dụng Thực Tế Của Kích Vít Me Nâng Hạ SWL1T

Kích Vít Me Nâng Hạ SWL1T được sử dụng rộng rãi trong các hệ thống nâng hạ tải trọng nhỏ và trung bình tại nhà máy sản xuất, xưởng cơ khí chế tạo, dây chuyền tự động hóa và thiết bị phụ trợ công nghiệp.

Nhờ cơ cấu truyền động bằng bánh vít – trục vít, thiết bị có khả năng nâng hạ ổn định, giữ tải khi dừng vận hành và dễ dàng tích hợp với động cơ điện hoặc hệ thống truyền động đồng bộ nhiều điểm.

Trục Vít Me Nâng Hạ SWL1T phù hợp với các ứng dụng yêu cầu độ chính xác vị trí cao, tốc độ nâng hạ ổn định và chi phí bảo trì thấp trong quá trình sử dụng.

Bên cạnh đó, Hộp Vít Me Nâng Hạ SWL1T còn cho phép thiết kế đồng bộ 2 điểm, 4 điểm hoặc 8 điểm nâng thông qua hệ thống trục truyền động, đáp ứng nhiều yêu cầu kỹ thuật trong ngành cơ khí chế tạo máy.

🏗️ Ứng Dụng Trong Ngành Cơ Khí Chế Tạo Máy

• Điều chỉnh độ cao bàn gá gia công cơ khí.
• Nâng hạ bàn kiểm tra và bàn lắp ráp sản phẩm.
• Điều chỉnh vị trí đầu máy hoặc cụm cơ cấu phụ trợ.
• Nâng hạ đồ gá, khuôn mẫu và các cơ cấu thử nghiệm.
• Đồng bộ nhiều điểm nâng trên các hệ thống máy chuyên dụng.

🤖 Ứng Dụng Trong Hệ Thống Tự Động Hóa

• Nâng hạ khay chứa hàng trong hệ thống AGV.
• Điều chỉnh cao độ băng tải sản xuất.
• Nâng hạ cụm robot hoặc thiết bị gắp sản phẩm.
• Điều chỉnh vị trí cụm cảm biến và cơ cấu thao tác tự động.
• Ứng dụng trong các hệ thống kho thông minh và dây chuyền tự động hóa.

🚗 Ứng Dụng Trong Ngành Khuôn Mẫu Và Lắp Ráp

• Nâng hạ bệ gá khuôn ép nhựa.
• Điều chỉnh vị trí bàn thử nghiệm sản phẩm.
• Nâng hạ cụm linh kiện trong dây chuyền lắp ráp.
• Hỗ trợ bảo trì và căn chỉnh thiết bị sản xuất.

☀️ Ứng Dụng Trong Năng Lượng Và Hạ Tầng

• Điều chỉnh góc nghiêng hệ thống pin năng lượng mặt trời.
• Nâng hạ cửa van thủy lợi cỡ nhỏ.
• Điều chỉnh vị trí giàn đèn và thiết bị sân khấu.
• Nâng hạ màn hình LED và thiết bị trình chiếu.

🛠️ Lưu Ý Khi Sử Dụng & Cách Bảo Trì Kích Vít Me Nâng Hạ SWL1T

Vận hành dòng sản phẩm Kích Vít Me Nâng Hạ SWL1T đúng cách giúp duy trì hiệu suất hoạt động định mức.

Việc bảo dưỡng định kỳ giữ cho hệ Trục Vít Me Nâng Hạ SWL1T luôn chạy êm ái ổn định.

Quy trình này làm giảm hao mòn phôi của cụm Cơ Cấu Nâng Hạ SWL1T trong xưởng sản xuất.

Đồng thời, kiểm tra kỹ thuật giúp tổ hợp Kích Nâng Cơ Khí SWL1T hạn chế tối đa các sự cố ngoài ý muốn.

Sản phẩm Screw Jack SWL1T từ HOÀNG ĐĂNG INDUSTRIAL cần được chăm sóc theo các tiêu chí dưới đây.

—

🔧 Không Vận Hành Quá Tải Trọng Làm Việc Khuyến Nghị

Model SWL1T có tải danh nghĩa 1000kg nhưng tải làm việc thực tế cần tính toán hệ số an toàn cơ học.

Kỹ sư vận hành cụm Kích Vít Me Nâng Hạ SWL1T nên tuân thủ nghiêm ngặt các ngưỡng chịu tải sau:

• ♦ Tải trọng động liên tục liên tục: Duy trì ổn định quanh mức 200kg mỗi đầu kích đẩy đứng.
• ♦ Tải trọng động ngắn hạn chu kỳ nhanh: Giới hạn tối đa không vượt quá mức 400kg trên một điểm nâng.
• ♦ Tuyệt đối không để hệ Trục Vít Me Nâng Hạ SWL1T làm việc liên tục ở mức tải cực đại 1000kg.

Chạy đúng tải giúp cụm Hộp Vít Me Nâng Hạ SWL1T tránh được hiện tượng rơ ren vuông hành trình.

Điều này cũng làm giảm áp lực ma sát mài mòn lên dòng Kích Nâng Cơ Khí SWL1T khi chạy tốc độ cao.

Việc ép tải quá mức sẽ phá hủy kết cấu răng đồng của bộ cụm Screw Jack SWL1T rất nhanh.

—

🛢️ Tra Mỡ Bôi Trơn Chịu Nhiệt Định Kỳ Cho Hộp Số

Bộ truyền bánh vít đồng của cụm Hộp Vít Me Nâng Hạ SWL1T là nơi sinh nhiệt lớn nhất.

Do đó, việc bổ sung mỡ bôi trơn cho Trục Vít Me Nâng Hạ SWL1T là yêu cầu bắt buộc định kỳ:

• ✔ Đối với môi trường nhà xưởng thông thường: Tiến hành bơm mỡ bổ sung định kỳ từ 3 đến 6 tháng một lần.
• ✔ Môi trường bụi bẩn, nhiệt độ cao: Rút ngắn thời gian bảo dưỡng định kỳ từ 1 đến 3 tháng một lần.
• ✔ Chỉ sử dụng các dòng mỡ chịu tải công nghiệp chất lượng cao, có độ nhớt tốt để bôi trơn bánh răng.

Mỡ chuẩn giúp bộ truyền Cơ Cấu Nâng Hạ SWL1T tản nhiệt nhanh, vận hành mượt mà không tiếng ồn.

Chất bôi trơn màng mỏng bảo vệ răng Kích Nâng Công Nghiệp SWL1T khỏi nguy cơ bị cào xước bề mặt phôi.

HOÀNG ĐĂNG INDUSTRIAL luôn khuyến nghị khách hàng kiểm tra mức mỡ bên trong hộp số Screw Jack SWL1T định kỳ.

—

🔍 Kiểm Tra Tình Trạng Trục Vít, Bánh Vít Và Đai Ốc Nâng

Kỹ thuật viên cần thường xuyên lau sạch ty ren Kích Vít Me Nâng Hạ SWL1T để kiểm tra bề mặt cơ học.

Hãy chú ý quan sát xem bước ren của Trục Vít Me Nâng Hạ SWL1T có bị mòn lệch hay biến dạng không.

Các dấu hiệu bất thường trên cụm Hộp Vít Me Nâng Hạ SWL1T cần được phát hiện sớm bao gồm:

• ♦ Bề mặt ren vuông bị xước dăm sâu hoặc có hiện tượng ăn mòn do hóa chất môi trường xâm nhập.
• ♦ Xuất hiện tiếng kêu lục cục lạ phát ra từ lòng hộp số bánh vít đồng của Kích Nâng Cơ Khí SWL1T.
• ♦ Độ rơ dọc trục của ty ren tăng lên bất thường vượt quá dung sai cho phép của nhà sản xuất.

Nếu phát hiện hư hỏng, hãy liên hệ HDI để thay thế linh kiện Screw Jack SWL1T chính hãng kịp thời.

—

🧹 Giữ Sạch Khu Vực Làm Việc Và Lắp Ống Che Bụi Chuyên Dụng

Mạt sắt bám vào ren Kích Vít Me Nâng Hạ SWL1T sẽ hoạt động như một chất mài mòn nguy hiểm.

Chúng làm rách các rãnh ren của cụm Trục Vít Me Nâng Hạ SWL1T khi ty tịnh tiến lên xuống.

Để bảo vệ cụm Hộp Vít Me Nâng Hạ SWL1T trong môi trường nhiều bụi phôi, kỹ sư nên:

• ✔ Trang bị thêm ống bọc xếp cao su dạng cổ bồng (Bellows Cover) để bao bọc kín phần ty ren hở.
• ✔ Lắp đặt phần ống thép bảo vệ phía đuôi kích gá đứng đối với dòng Kích Nâng Công Nghiệp SWL1T kiểu di chuyển.
• ✔ Thiết kế thêm vách che chắn cơ học xung quanh khu vực vận hành cụm Screw Jack SWL1T tự động.

—

⚠️ Kiểm Tra Độ Đồng Bộ Hành Trình Của Hệ Thống Liên Động Đa Điểm

Khi ghép nhiều bộ Kích Vít Me Nâng Hạ SWL1T thành cụm, độ đồng bộ quyết định tính ổn định sàn nâng.

Kiểm tra định kỳ các khớp nối các-đăng liên kết trục truyền Trục Vít Me Nâng Hạ SWL1T là rất quan trọng.

Đảm bảo các bu lông gá chân đế cụm Hộp Vít Me Nâng Hạ SWL1T luôn được siết chặt với lực mô-men chuẩn.

Sai lệch cao độ giữa các đầu Kích Nâng Cơ Khí SWL1T phải được hiệu chỉnh ngay để tránh kẹt bệ máy.

Bảo trì đúng kỹ thuật giúp tổ hợp Screw Jack SWL1T của bạn đạt tuổi thọ vận hành cao nhất.

🏆 Vì Sao Nên Chọn HOÀNG ĐĂNG INDUSTRIAL?

HOÀNG ĐĂNG INDUSTRIAL không chỉ cung cấp Kích Vít Me Nâng Hạ SWL mà còn đồng hành cùng khách hàng từ khâu tư vấn kỹ thuật, lựa chọn model, thiết kế hệ thống đến hỗ trợ vận hành thực tế.

---

📦 Chính Sách Cung Cấp Và Giao Hàng Toàn Quốc

HOÀNG ĐĂNG INDUSTRIAL chuyên cung cấp Kích Vít Me Nâng Hạ SWL, Trục Vít Me Nâng Hạ SWL, hệ thống nâng hạ đồng bộ và các giải pháp truyền động công nghiệp cho nhà máy, khu công nghiệp và đơn vị chế tạo máy trên toàn quốc.

Chúng tôi hỗ trợ tư vấn kỹ thuật, lựa chọn model phù hợp, tính toán tải trọng thực tế và cung cấp giải pháp nâng hạ theo yêu cầu của từng dự án.

🚚 Khu Vực Cung Cấp Và Giao Hàng Toàn Quốc

Khu vực	Tỉnh thành trọng điểm	Khu công nghiệp & Đối tượng phục vụ
Miền Bắc	Hà Nội, Hải Phòng, Bắc Ninh, Hưng Yên, Hải Dương, Quảng Ninh, Nam Định, Thái Nguyên, Vĩnh Phúc, Bắc Giang.	Hỗ trợ giao hàng tới các khu công nghiệp VSIP Bắc Ninh, Quang Minh, Thăng Long, Yên Phong, Đình Vũ và các nhà máy cơ khí, tự động hóa tại khu vực phía Bắc.
Miền Trung	Đà Nẵng, Huế, Quảng Nam, Quảng Ngãi, Nghệ An, Thanh Hóa, Bình Định, Khánh Hòa.	Cung cấp giải pháp Cơ Cấu Nâng Hạ SWL cho ngành cơ khí chế tạo, đóng tàu, kết cấu thép và tự động hóa công nghiệp.
Miền Nam	TP.HCM, Bình Dương, Đồng Nai, Long An, Tây Ninh, Bà Rịa – Vũng Tàu, Cần Thơ, An Giang, Tiền Giang.	Giao hàng nhanh đến các KCN VSIP Bình Dương, Amata Đồng Nai, Long Hậu, Tân Bình, Hiệp Phước và các doanh nghiệp FDI trên toàn khu vực phía Nam.

🛠️ Hỗ Trợ Kỹ Thuật Và Tư Vấn Giải Pháp

• Tư vấn lựa chọn Kích Vít Me Nâng Hạ SWL phù hợp với tải trọng và hành trình thực tế.
• Tính toán tải trọng động, tải trọng tĩnh và tuổi thọ vận hành.
• Hỗ trợ lựa chọn động cơ điện, hộp giảm tốc và biến tần điều khiển.
• Tư vấn hệ thống nâng hạ đồng bộ 2 điểm, 3 điểm, 4 điểm và 8 điểm.
• Hỗ trợ bản vẽ lắp đặt và phương án truyền động thực tế.
• Tư vấn các giải pháp tự động hóa sử dụng Trục Vít Me Nâng Hạ SWL.

📦 Đóng Gói Chắc Chắn – Vận Chuyển An Toàn

Tất cả sản phẩm trước khi xuất kho đều được kiểm tra và đóng gói cẩn thận nhằm hạn chế va đập trong quá trình vận chuyển.

• Kiểm tra ngoại quan trước khi giao hàng.
• Đóng gói chống va đập và chống trầy xước.
• Kiểm tra hành trình hoạt động của thiết bị.
• Hỗ trợ giao hàng tận nơi theo yêu cầu.
• Hỗ trợ giao hàng đến nhà máy và khu công nghiệp trên toàn quốc.

🛡️ Cam Kết Chất Lượng

• Cung cấp đúng model và thông số kỹ thuật.
• Hỗ trợ đầy đủ tài liệu kỹ thuật khi cần.
• Tư vấn đúng tải trọng làm việc thực tế.
• Hỗ trợ kỹ thuật trước và sau bán hàng.
• Đồng hành cùng khách hàng trong suốt quá trình sử dụng sản phẩm.

---

❓ Câu Hỏi Thường Gặp Về Kích Vít Me Nâng Hạ SWL1T

1. Kích Vít Me Nâng Hạ SWL1T có khả năng tự hãm không?

Có. Kích Vít Me Nâng Hạ SWL1T sử dụng cơ cấu truyền động bánh vít – trục vít nên có khả năng tự hãm cơ học. Khi dừng động cơ hoặc mất điện, tải trọng vẫn được giữ ổn định tại vị trí làm việc.

2. Hành trình nâng tối đa của SWL1T là bao nhiêu?

Hành trình tiêu chuẩn thường từ 100mm đến 1000mm. Ngoài ra có thể gia công hành trình dài hơn theo yêu cầu thực tế của từng hệ thống nâng hạ.

3. Tải trọng làm việc thực tế của SWL1T là bao nhiêu?

Mặc dù có tải trọng danh nghĩa 1 tấn, tải làm việc khuyến nghị của Kích Nâng Công Nghiệp SWL1T thường từ 200kg đến 400kg để đảm bảo tuổi thọ và độ ổn định lâu dài.

4. Trục Vít Me Nâng Hạ SWL1T có thể lắp động cơ điện không?

Có. Trục Vít Me Nâng Hạ SWL1T có thể kết hợp với động cơ điện, hộp giảm tốc, biến tần hoặc servo để vận hành tự động theo yêu cầu của hệ thống.

5. Có thể ghép nhiều kích SWL1T chạy đồng bộ không?

Có. Hộp Vít Me Nâng Hạ SWL1T có thể thiết kế thành hệ thống đồng bộ 2 điểm, 4 điểm hoặc nhiều điểm nâng thông qua trục truyền động, hộp chia công suất và khớp nối.

6. Có hỗ trợ sản xuất theo kích thước riêng không?

Có. Khách hàng có thể đặt hàng theo hành trình, tỷ số truyền, kiểu đầu trục vít, mặt bích động cơ và phương án lắp đặt phù hợp với từng ứng dụng.

7. Screw Jack SWL1T có những kiểu đầu trục nào?

Screw Jack SWL1T hỗ trợ nhiều kiểu đầu trục như đầu trơn, đầu ren ngoài, đầu mặt bích hoặc đầu mắt treo để đáp ứng các phương án liên kết khác nhau.

8. Khi nào cần sử dụng rãnh chống xoay?

Rãnh chống xoay được khuyến nghị khi tải trọng có khả năng xoay tự do hoặc không có cơ cấu dẫn hướng bên ngoài, giúp chuyển động nâng hạ ổn định hơn.

9. Bao lâu nên bảo trì một lần?

Nên kiểm tra và bổ sung mỡ bôi trơn định kỳ từ 3 đến 6 tháng một lần. Đối với môi trường nhiều bụi hoặc vận hành liên tục nên rút ngắn chu kỳ bảo trì.

10. Có hỗ trợ tư vấn lựa chọn model phù hợp không?

Có. Đội ngũ kỹ thuật hỗ trợ tính toán tải trọng, lựa chọn tỷ số truyền, hành trình nâng và thiết kế hệ thống đồng bộ phù hợp với từng dự án thực tế.

---

🔗 Từ Khóa Liên Quan & Internal Link

Ngoài Kích Vít Me Nâng Hạ SWL1T, HOÀNG ĐĂNG INDUSTRIAL còn cung cấp nhiều dòng Trục Vít Me Nâng Hạ, Cơ Cấu Nâng Hạ và hệ thống nâng hạ đồng bộ phục vụ đa dạng nhu cầu trong ngành cơ khí chế tạo máy và tự động hóa công nghiệp.

📦 Các Model Kích Vít Me Nâng Hạ SWL Liên Quan

• Kích Vít Me Nâng Hạ SWL0.5T
• Kích Vít Me Nâng Hạ SWL2.5T
• Kích Vít Me Nâng Hạ SWL5T
• Kích Vít Me Nâng Hạ SWL10T
• Kích Vít Me Nâng Hạ SWL20T
• Kích Vít Me Nâng Hạ SWL25T

⚙️ Danh Mục Sản Phẩm Liên Quan

• Trục Vít Me Nâng Hạ
• Hộp Số Giảm Tốc Trục Vít Bánh Vít
• Động Cơ Điện Công Nghiệp
• Khớp Nối Trục
• Gối Đỡ Trục
• Hệ Thống Nâng Hạ Đồng Bộ

Từ khóa liên quan: Kích Vít Me Nâng Hạ SWL1T, Trục Vít Me Nâng Hạ SWL1T, Cơ Cấu Nâng Hạ SWL1T, Kích Nâng Cơ Khí SWL1T, Cơ Cấu Vít Me Nâng Hạ SWL1T, Hộp Vít Me Nâng Hạ SWL1T, Kích Nâng Công Nghiệp SWL1T,  kích vít me mini, cơ cấu nâng hạ tự động, hệ thống nâng hạ đồng bộ, bàn nâng cơ khí, kích vít me công nghiệp.
