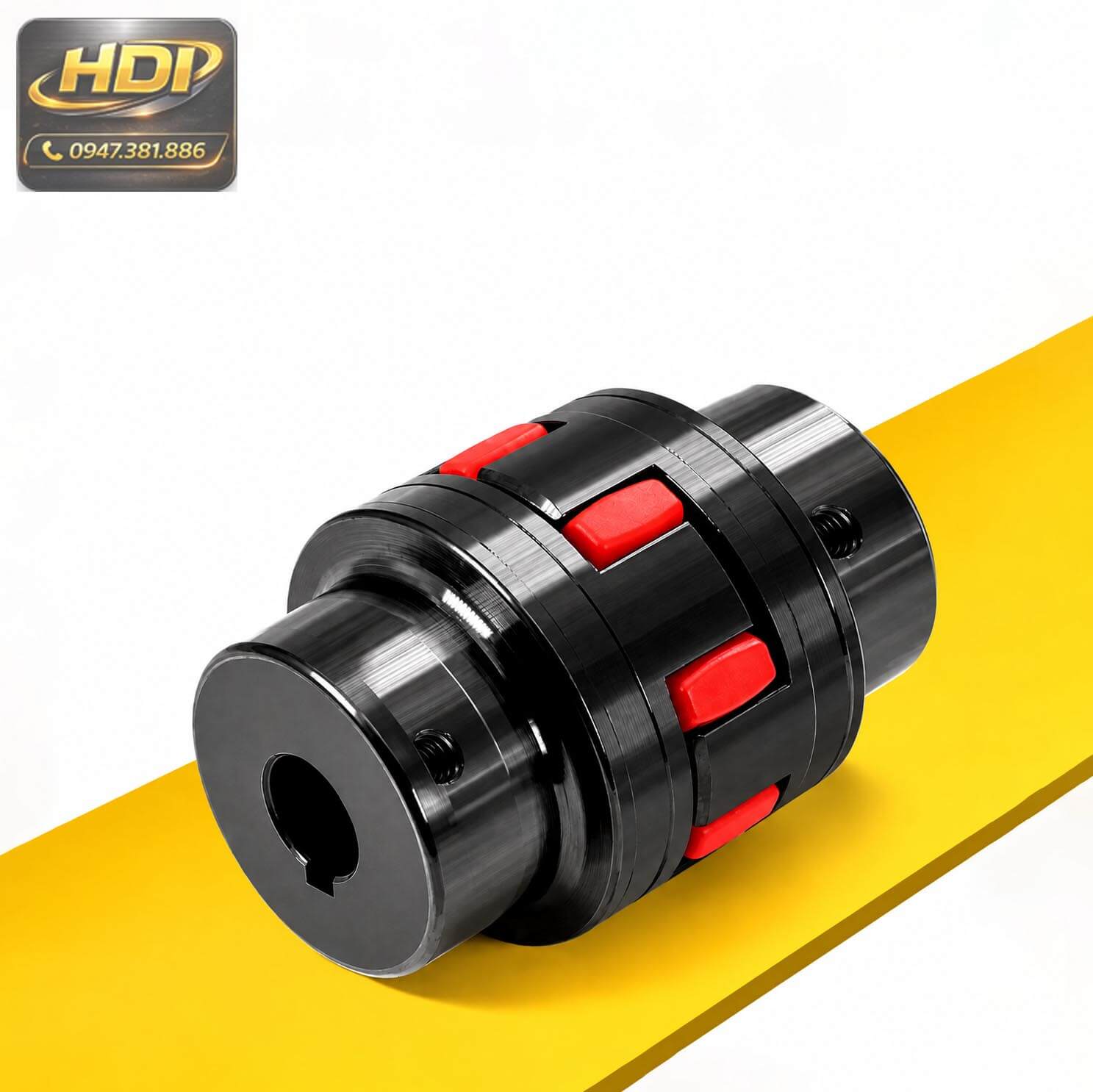

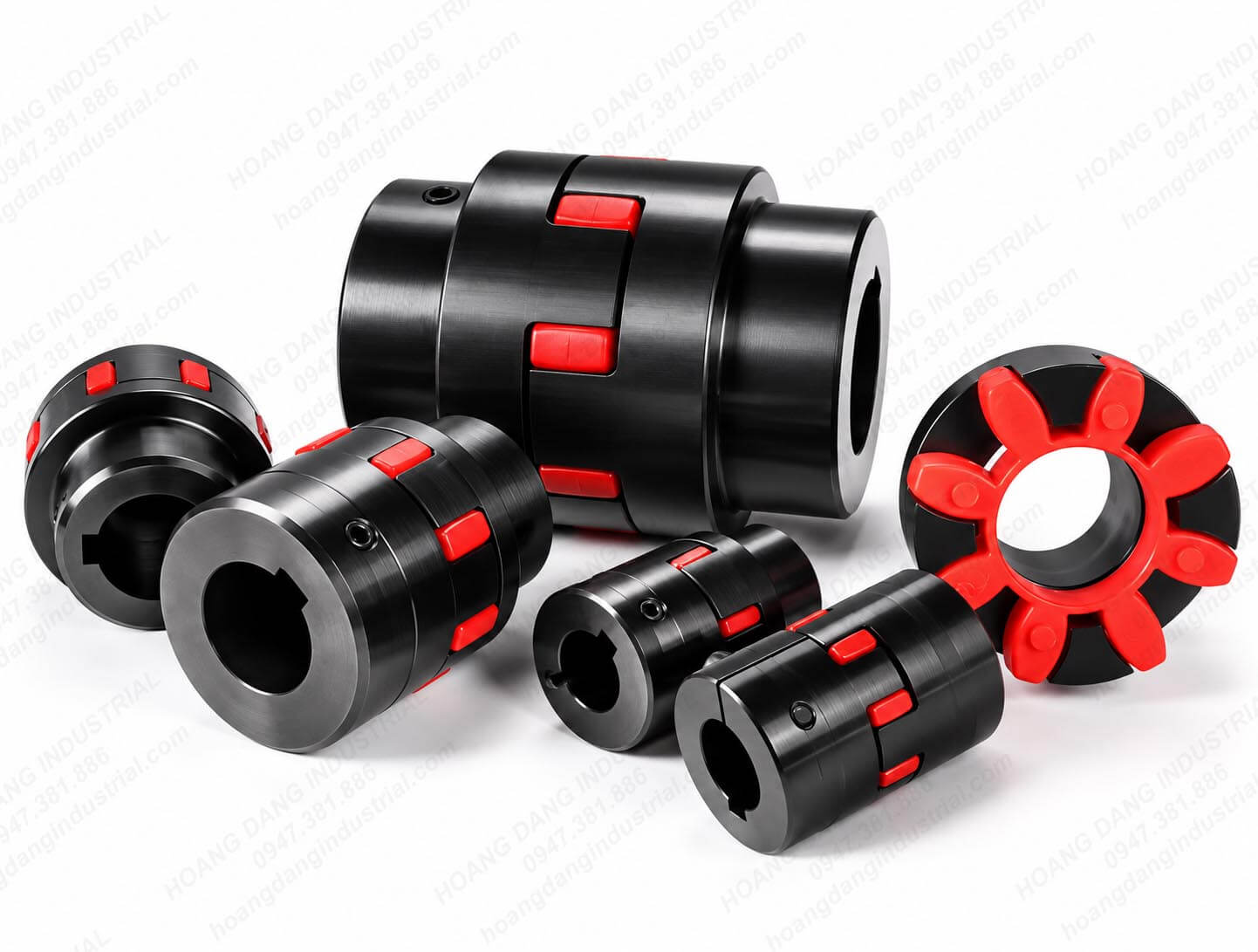

🔩 Khớp nối trục dạng sao XL là gì?
Khớp nối trục dạng sao XL là loại khớp nối đàn hồi dùng để liên kết hai trục quay trong hệ thống truyền động, với cấu tạo gồm hai nửa thân khớp nối và đệm đàn hồi polyurethane (PU) dạng sao đặt xen giữa các ngàm. Khi làm việc, mô-men xoắn được truyền từ trục chủ động qua thân khớp nối, đệm PU và sang trục bị động.
Với kết cấu dạng ngàm kết hợp đệm đàn hồi, khớp nối trục XL có khả năng hấp thụ một phần rung động và va đập trong quá trình truyền động. Thân khớp nối của dòng sản phẩm này sử dụng thép 45# (thép cacbon), phù hợp cho các hệ thống máy móc công nghiệp cần khả năng truyền mô-men xoắn ổn định.

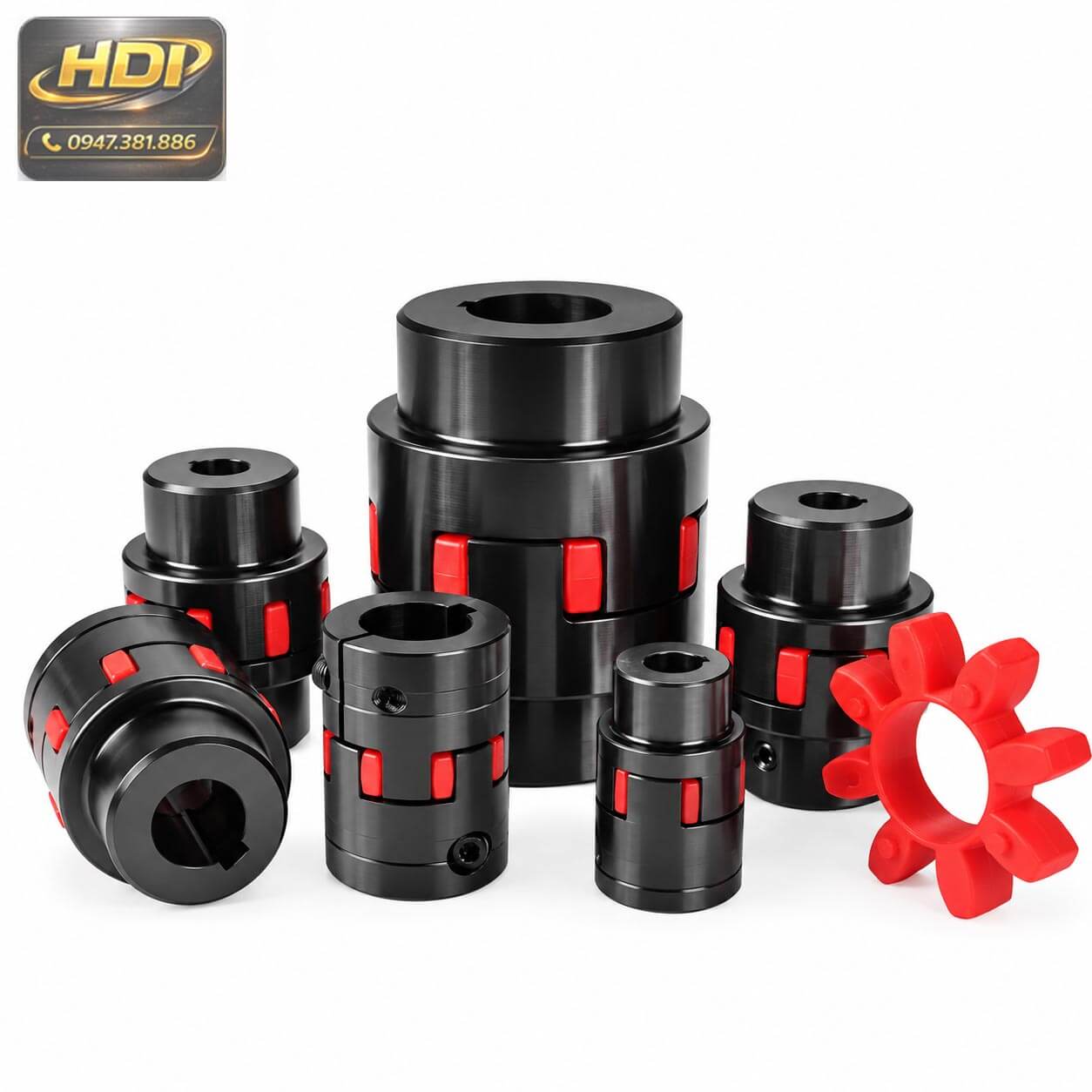

Khớp nối trục động cơ XL được thiết kế với nhiều kích thước từ XL0 đến XL14, cho phép lựa chọn theo đường kính trục, mô-men xoắn và tốc độ quay của thiết bị. Phần đệm đàn hồi được nhận diện theo mã GR như GR14, GR19, GR24, GR28… giúp thuận tiện khi tra cứu và thay thế linh kiện.
Một điểm đáng chú ý của khớp nối trục GR là phần đệm PU có thể tháo rời khỏi hai nửa thân khớp nối. Khi đệm đàn hồi bị hao mòn sau thời gian vận hành, có thể kiểm tra và thay thế phần đệm mà không nhất thiết phải thay toàn bộ cụm khớp nối. Tùy model, sản phẩm có thể sử dụng kiểu cố định bằng vít hoặc cấu hình kẹp trục.
Cấu tạo chính: thân khớp nối bằng thép 45# + các ngàm truyền mô-men + đệm đàn hồi PU dạng sao. Cấu trúc này tạo nên khớp nối mềm dạng sao XL, phù hợp cho nhiều cơ cấu truyền động giữa động cơ và máy công tác.
Dòng khớp nối trục dạng sao XL cũng có thể được gia công lại đường kính lỗ theo yêu cầu thực tế như lỗ trục phi tiêu chuẩn, yêu cầu có hoặc không có rãnh then, chiều dài lỗ trục hoặc gia công theo bản vẽ và mẫu. Vì vậy, khi đặt hàng nên cung cấp đầy đủ kích thước hai đầu trục để HDI hỗ trợ tra cứu đúng model và cấu hình.
📞 Cần tra model XL/GR?
Gửi HDI đường kính 2 đầu trục, tốc độ quay, công suất hoặc mô-men truyền động và yêu cầu rãnh then.
Hotline 0947 381 886 hoặc Zalo 0947 381 886
để được hỗ trợ tra cứu kỹ thuật, chọn model và báo giá khớp nối trục XL.
⭐ Đặc điểm & ưu điểm nổi bật của khớp nối trục dạng sao XL
Khớp nối trục dạng sao XL được thiết kế theo kết cấu khớp nối đàn hồi dạng ngàm, sử dụng thân khớp nối bằng thép 45# (thép cacbon) kết hợp với đệm đàn hồi PU. Cấu trúc này giúp truyền mô-men xoắn giữa hai trục đồng thời tạo lớp đàn hồi trung gian, phù hợp với nhiều hệ thống truyền động cơ khí và thiết bị công nghiệp.
🔩 Thân khớp nối bằng thép 45#
Phần thân của khớp nối trục XL sử dụng thép 45#, hướng đến độ bền cơ học và khả năng làm việc trong các cơ cấu truyền động. Bề mặt và kích thước được gia công để đáp ứng yêu cầu lắp ghép giữa khớp nối và trục máy.
🔴 Đệm đàn hồi PU 98SHA
Đệm hoa mai sử dụng vật liệu Polyurethane (PU) với độ cứng được thể hiện trên hình ảnh sản phẩm là 98SHA. Đệm nằm giữa các ngàm, tạo liên kết đàn hồi trong khớp nối mềm dạng sao XL.
📐 Kiểm soát kích thước lỗ H7
Hình ảnh sản phẩm thể hiện yêu cầu độ chính xác lỗ trong H7. Đây là thông tin quan trọng khi lựa chọn khớp nối trục động cơ XL, đặc biệt với các hệ thống cần độ đồng tâm và kích thước lắp ghép phù hợp.
⚙️ Gia công bằng thiết bị CNC
Hình ảnh giới thiệu sản phẩm thể hiện quá trình gia công bằng máy tiện CNC, bao gồm thiết bị CNC Nhật Bản và máy tiện CNC Mazak. Việc sử dụng thiết bị gia công hiện đại hỗ trợ kiểm soát kích thước và độ chính xác của chi tiết.

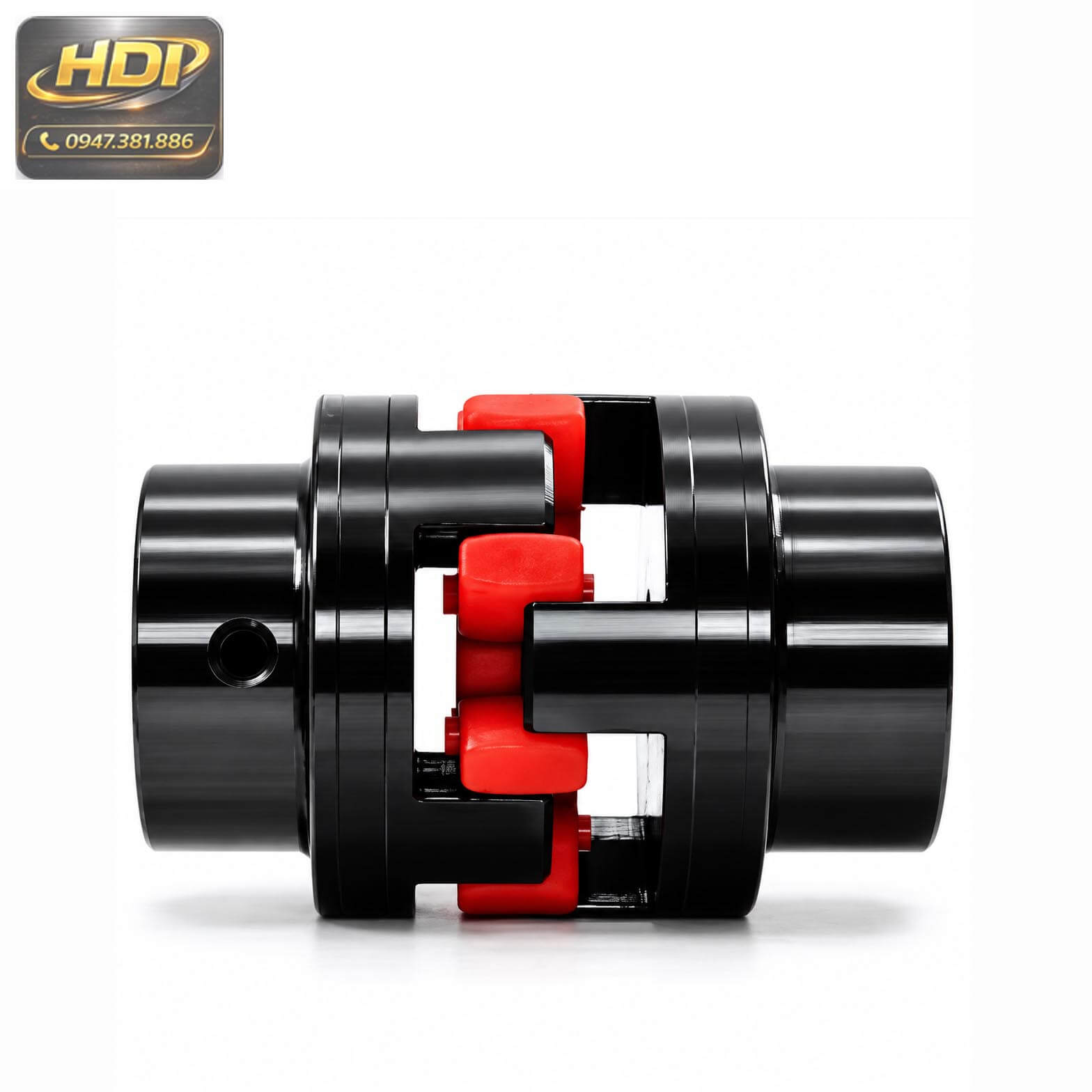

⚙️ Kết cấu đàn hồi dạng sao
Điểm đặc trưng của khớp nối trục GR là đệm đàn hồi dạng sao được đặt giữa các ngàm của hai nửa khớp nối. Khi truyền động, đệm PU đóng vai trò là phần tử đàn hồi trung gian. Thiết kế này giúp hệ thống truyền động có khả năng hấp thụ một phần rung động và dao động phát sinh trong quá trình vận hành.

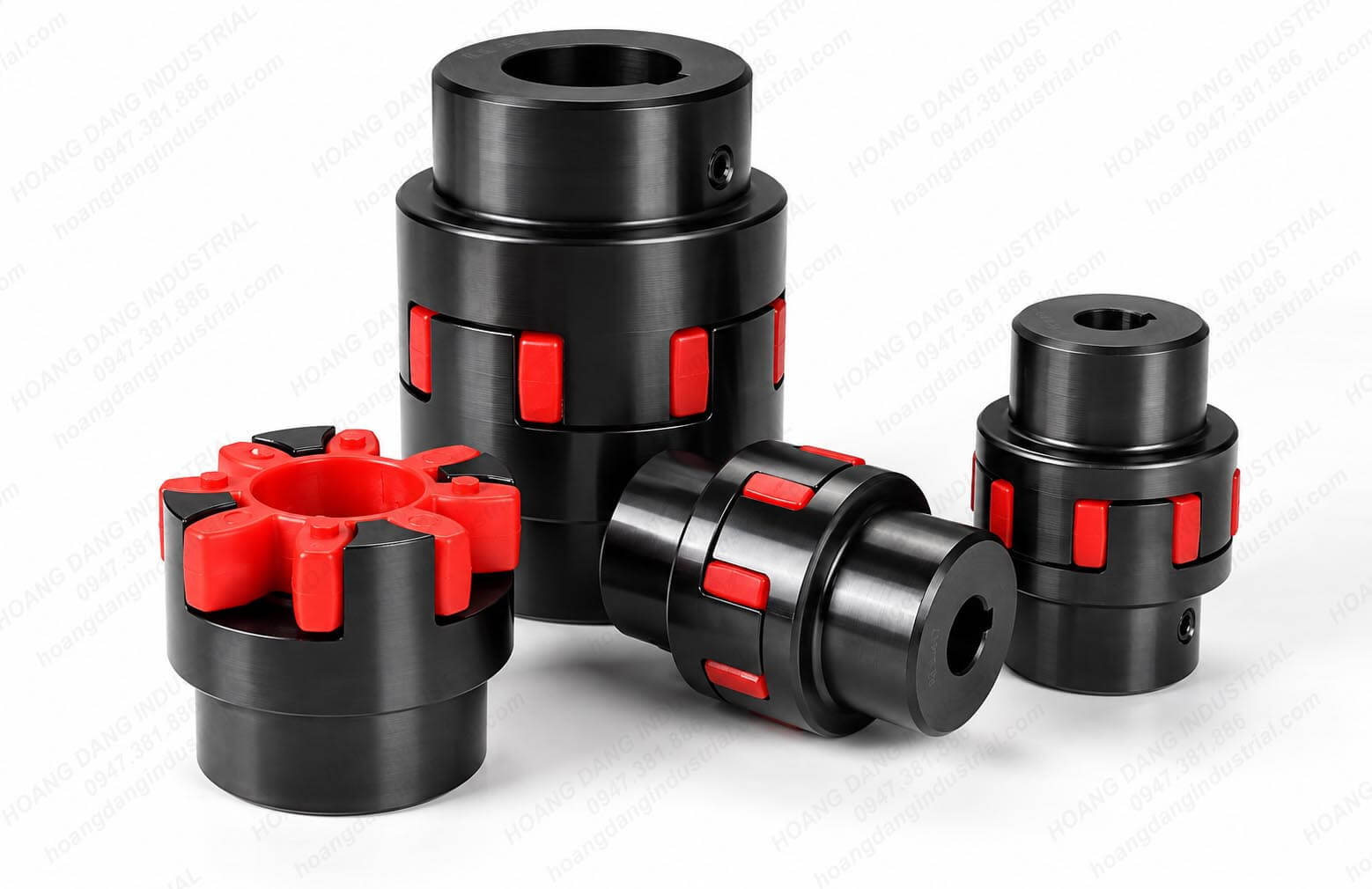

Khớp nối trục dạng sao XL có dải model rộng từ XL0 đến XL14, đi kèm các loại đệm GR14, GR19, GR24, GR28, GR38, GR42, GR48, GR55, GR65, GR75, GR90, GR100, GR110, GR125 và GR140. Nhờ nhiều kích thước, người dùng có thể lựa chọn cấu hình theo đường kính trục và yêu cầu mô-men của từng hệ thống.
Ngoài cấu hình tiêu chuẩn, khớp nối trục XL còn hỗ trợ gia công lỗ theo yêu cầu như đường kính lỗ phi tiêu chuẩn, có hoặc không có rãnh then, thay đổi chiều dài lỗ trục hoặc gia công theo bản vẽ và mẫu thực tế. Đây là lựa chọn phù hợp khi cần đồng bộ khớp nối với kích thước trục có sẵn trên máy.
📞 Tư vấn & tra cứu kỹ thuật:
Nếu anh chưa xác định được model khớp nối trục động cơ XL, hãy gửi HDI đường kính hai đầu trục, công suất hoặc mô-men, tốc độ quay và yêu cầu rãnh then. HDI hỗ trợ tra model XL/GR, kiểm tra kích thước và tư vấn cấu hình trước khi đặt hàng.
Hotline 0947 381 886 hoặc Zalo 0947 381 886.

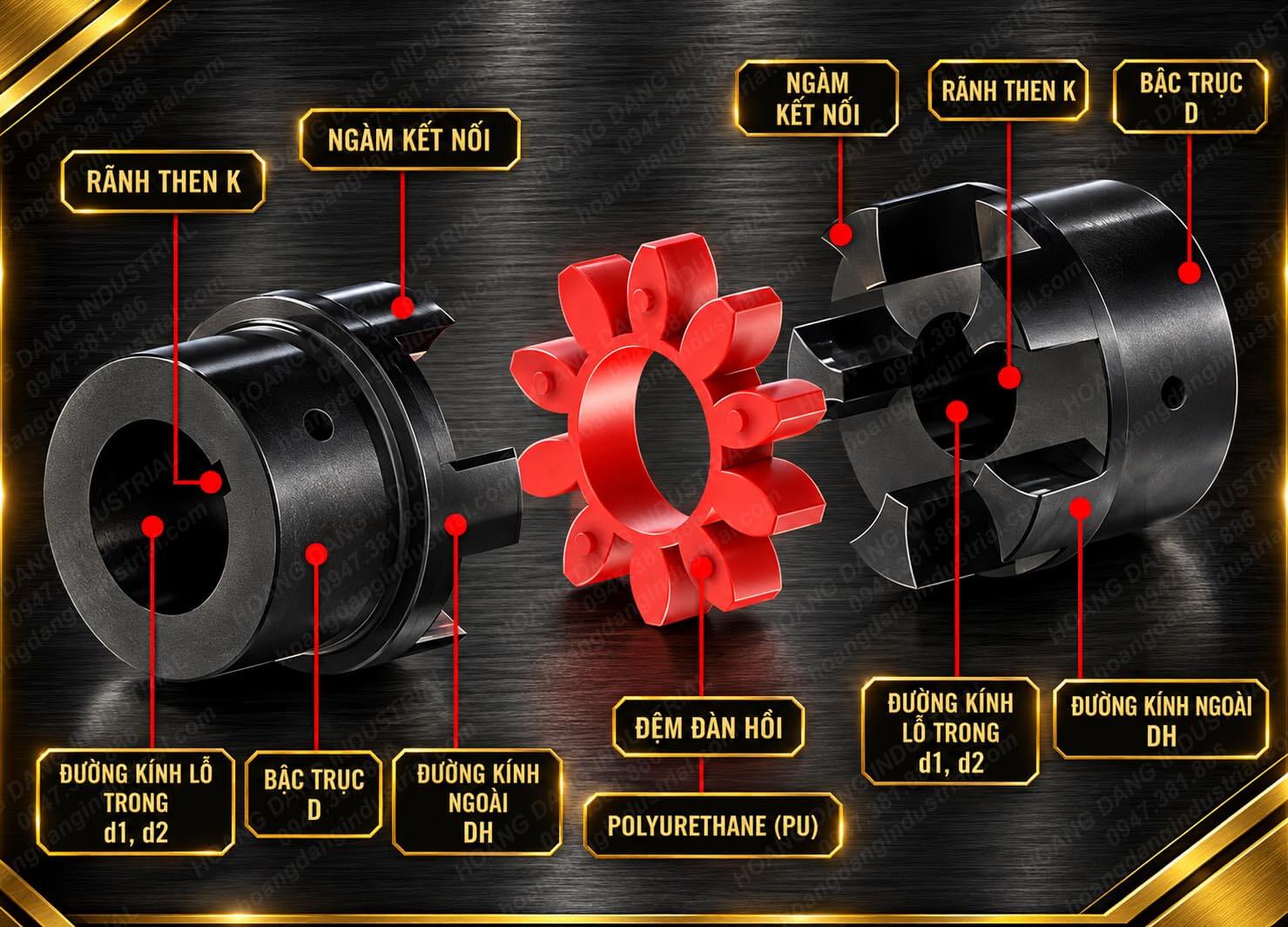

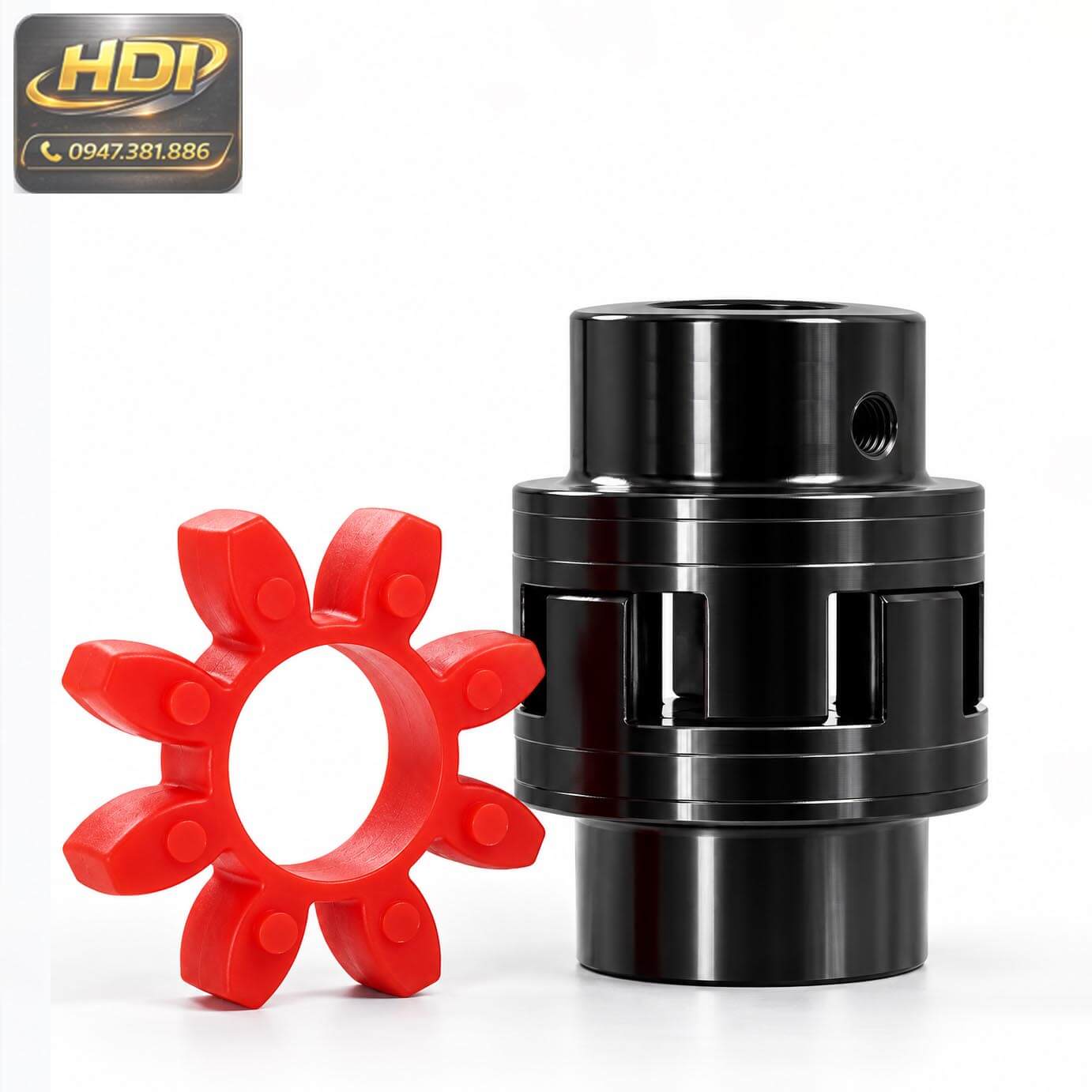

🧩 Cấu tạo & nguyên lý làm việc của khớp nối trục dạng sao XL
Khớp nối trục dạng sao XL có cấu tạo gồm hai nửa thân khớp nối được gia công với các ngàm kết nối, ở giữa là đệm đàn hồi polyurethane (PU) dạng sao. Hai nửa khớp nối được lắp lên hai đầu trục của máy chủ động và máy bị động, sau đó cố định bằng cơ cấu vít và rãnh then tùy theo cấu hình lỗ trục.
🔩 1. Hai nửa thân khớp nối
Hai phần thân của khớp nối trục XL là bộ phận trực tiếp liên kết với hai trục quay. Thân khớp nối được thiết kế dạng ngàm, các ngàm nằm xen kẽ với phần cánh của đệm đàn hồi để tạo đường truyền mô-men xoắn.
Trên thân có các vị trí lắp vít cố định và phần bậc trục D. Tùy đường kính lỗ và cấu hình sử dụng, khớp nối có thể được gia công theo yêu cầu để phù hợp với trục thực tế của thiết bị.
🔴 2. Đệm đàn hồi polyurethane PU dạng sao
Đệm đàn hồi PU là bộ phận nằm giữa hai nửa thân khớp nối. Các cánh đệm được bố trí xen kẽ với các ngàm kết nối, tạo thành liên kết đàn hồi giữa hai phần kim loại.
Trong khớp nối mềm dạng sao XL, đệm PU vừa tham gia truyền lực vừa tạo lớp đàn hồi trung gian giữa hai trục. Khi cần bảo trì, phần đệm có thể được kiểm tra và thay thế riêng theo đúng model GR tương ứng.
🔑 3. Lỗ trục, rãnh then K và bậc trục D
Hai đầu thân khớp nối có đường kính lỗ trong d1, d2 để lắp lên hai trục cần liên kết. Hình ảnh cấu tạo thể hiện rõ rãnh then K, giúp truyền mô-men giữa trục và moay-ơ trong cấu hình sử dụng then.
Ngoài đường kính lỗ trong, cần quan tâm đến đường kính ngoài DH, bậc trục D và chiều dài phần lắp trục khi lựa chọn khớp nối trục động cơ XL. Các thông số này cần tương thích với không gian lắp đặt và kích thước trục của máy.
⚙️ Nguyên lý làm việc
Khi động cơ hoặc trục chủ động quay, mô-men xoắn được truyền từ trục vào nửa thân thứ nhất của khớp nối trục dạng sao XL. Các ngàm trên thân tác động lên các cánh của đệm PU, sau đó lực được truyền qua đệm sang các ngàm của nửa thân khớp nối còn lại và tiếp tục truyền tới trục bị động.
Trong quá trình truyền động, đệm đàn hồi PU nằm giữa các ngàm giúp tạo liên kết mềm thay vì để hai phần thân kim loại tiếp xúc trực tiếp. Nhờ đó, khớp nối trục GR tạo ra cơ cấu truyền động có tính đàn hồi, đồng thời hỗ trợ hấp thụ một phần rung động và dao động phát sinh trong hệ thống.
Trục chủ động
Truyền mô-men vào nửa thân khớp nối thứ nhất.
Đệm PU đàn hồi
Tiếp nhận lực từ các ngàm và tạo liên kết đàn hồi.
Trục bị động
Nhận mô-men từ nửa thân khớp nối còn lại.
📌 Lưu ý khi lắp đặt:
Khi lựa chọn khớp nối trục XL, cần kiểm tra chính xác đường kính hai đầu trục, chiều dài phần trục đưa vào khớp nối, rãnh then K và khoảng cách lắp đặt. Nếu kích thước lỗ trục không thuộc quy cách tiêu chuẩn, HDI có thể hỗ trợ tra cứu kỹ thuật và gia công lỗ theo yêu cầu.
📞 Cần xác định cấu hình XL/GR?
Gửi HDI kích thước hai đầu trục hoặc bản vẽ của máy. Đội ngũ kỹ thuật có thể hỗ trợ tra model, đối chiếu khớp nối trục động cơ XL, đệm GR và kích thước lỗ trục trước khi đặt hàng.
Hotline 0947 381 886 | Zalo 0947 381 886

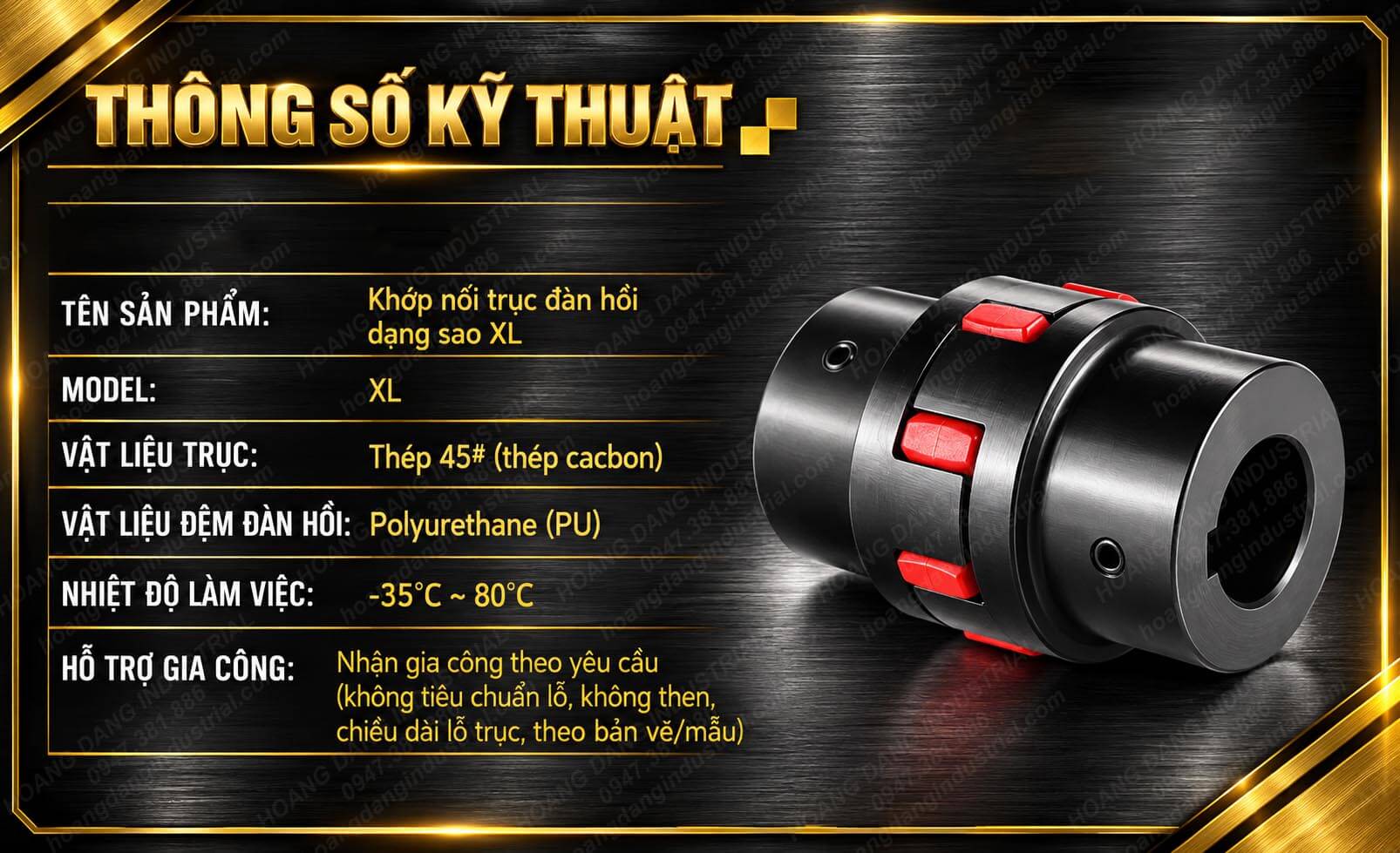

📐 Thông số kỹ thuật & vật liệu khớp nối trục dạng sao XL
Khớp nối trục dạng sao XL sử dụng kết cấu khớp nối đàn hồi gồm thân khớp nối bằng thép 45# (thép cacbon) và đệm đàn hồi Polyurethane (PU). Dòng sản phẩm có nhiều model XL, phù hợp với các hệ thống truyền động cần liên kết giữa động cơ và trục máy công tác.
| Hạng mục | Thông số |
|---|---|
| Tên sản phẩm | Khớp nối trục đàn hồi dạng sao XL |
| Model | XL |
| Vật liệu thân khớp nối | Thép 45# (thép cacbon) |
| Vật liệu đệm đàn hồi | Polyurethane (PU) |
| Nhiệt độ làm việc | -35°C ~ 80°C |
| Độ chính xác lỗ | H7 theo cấu hình thể hiện trên tài liệu sản phẩm |
| Gia công theo yêu cầu | Có hỗ trợ gia công lỗ phi tiêu chuẩn, không then, chiều dài lỗ trục và theo bản vẽ/mẫu |
🔩 Thân khớp nối – Thép 45#
Phần thân của khớp nối trục XL sử dụng thép 45# (thép cacbon). Đây là bộ phận đảm nhiệm việc liên kết với hai đầu trục và truyền mô-men thông qua hệ thống ngàm kết nối.
🔴 Đệm đàn hồi – Polyurethane PU
Phần tử đàn hồi của khớp nối mềm dạng sao XL là đệm PU dạng hoa mai. Đệm nằm giữa các ngàm của hai nửa khớp nối và tham gia vào quá trình truyền mô-men.
🌡️ Dải nhiệt độ làm việc
Theo thông số trên tài liệu sản phẩm, khớp nối trục động cơ XL có nhiệt độ làm việc được công bố trong khoảng -35°C đến 80°C.
📏 Độ chính xác & gia công
Tài liệu thể hiện yêu cầu độ chính xác lỗ trong H7. HDI hỗ trợ gia công theo yêu cầu như lỗ phi tiêu chuẩn, không then, thay đổi chiều dài lỗ trục hoặc gia công theo bản vẽ/mẫu.
⚙️ Thông số cần xác định khi chọn khớp nối
Để lựa chọn đúng khớp nối trục dạng sao XL, cần đối chiếu tối thiểu các thông tin gồm:
- Model XL phù hợp với kích thước và yêu cầu truyền động.
- Đường kính hai đầu trục d1 và d2.
- Yêu cầu về rãnh then K hoặc cấu hình không then.
- Đệm đàn hồi GR tương ứng với model XL.
- Công suất, mô-men xoắn và tốc độ quay của hệ thống.
- Không gian lắp đặt và chiều dài phần trục cần đưa vào khớp nối.
📞 Tra cứu thông số XL/GR:
Nếu anh có đường kính trục hoặc bản vẽ máy nhưng chưa biết chọn model nào, hãy gửi thông tin cho HDI. Bên em hỗ trợ tra cứu kỹ thuật khớp nối trục XL, đối chiếu kích thước lỗ, rãnh then, đệm GR và tư vấn cấu hình phù hợp.
Hotline 0947 381 886 | Zalo 0947 381 886
📏 Kích thước & quy cách khớp nối trục dạng sao XL
Khớp nối trục dạng sao XL được sản xuất với nhiều kích thước từ XL0 đến XL14, đáp ứng các yêu cầu khác nhau về đường kính trục, kích thước lắp đặt, mô-men xoắn và tốc độ quay. Khi lựa chọn khớp nối trục XL, cần đồng thời kiểm tra kích thước thân khớp nối, đường kính lỗ d1/d2, chiều dài trục, rãnh then và loại đệm đàn hồi GR tương ứng.

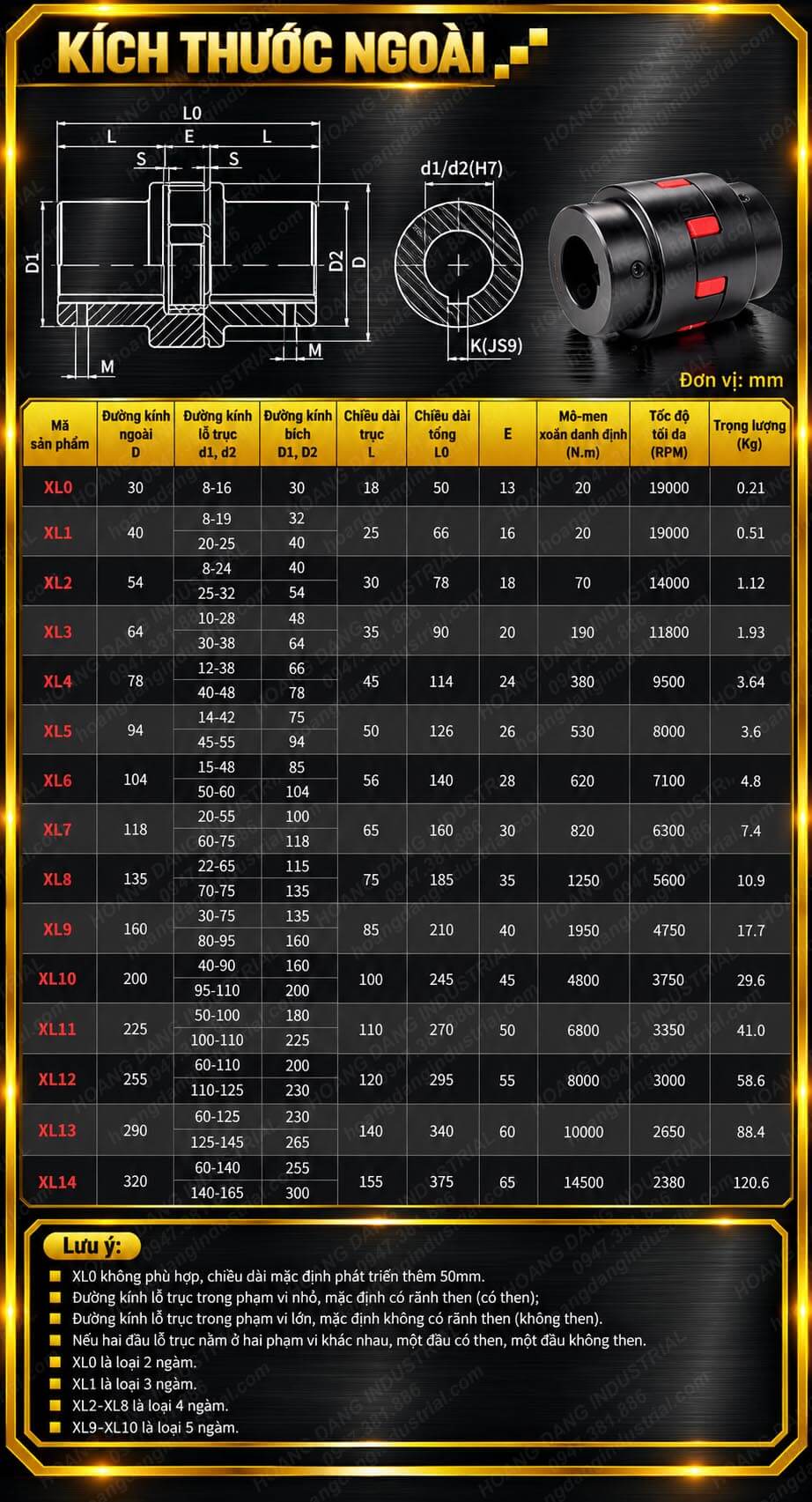

📐 1. Kích thước thân khớp nối XL
Bảng kích thước trên thể hiện các thông số chính gồm đường kính ngoài D, đường kính lỗ trục d1/d2, đường kính bích D1/D2, chiều dài trục L, chiều dài tổng L0, kích thước E, mô-men xoắn danh định, tốc độ tối đa và trọng lượng.
| Model | D (mm) | L (mm) | L0 (mm) | E (mm) | Mô-men (Nm) | RPM tối đa |
|---|---|---|---|---|---|---|
| XL0 | 30 | 18 | 50 | 13 | 20 | 19.000 |
| XL1 | 40 | 25 | 66 | 16 | 20 | 19.000 |
| XL2 | 54 | 30 | 78 | 18 | 70 | 14.000 |
| XL3 | 64 | 35 | 90 | 20 | 190 | 11.800 |
| XL4 | 78 | 45 | 114 | 24 | 380 | 9.500 |
| XL5 | 94 | 50 | 126 | 26 | 530 | 8.000 |
| XL6 | 104 | 56 | 140 | 28 | 620 | 7.100 |
| XL7 | 118 | 65 | 160 | 30 | 820 | 6.300 |
| XL8 | 135 | 75 | 185 | 35 | 1.250 | 5.600 |
| XL9 | 160 | 85 | 210 | 40 | 1.950 | 4.750 |
| XL10 | 200 | 100 | 245 | 45 | 4.800 | 3.750 |
| XL11 | 225 | 110 | 270 | 50 | 6.800 | 3.350 |
| XL12 | 255 | 120 | 295 | 55 | 8.000 | 3.000 |
| XL13 | 290 | 140 | 340 | 60 | 10.000 | 2.650 |
| XL14 | 320 | 155 | 375 | 65 | 14.500 | 2.380 |

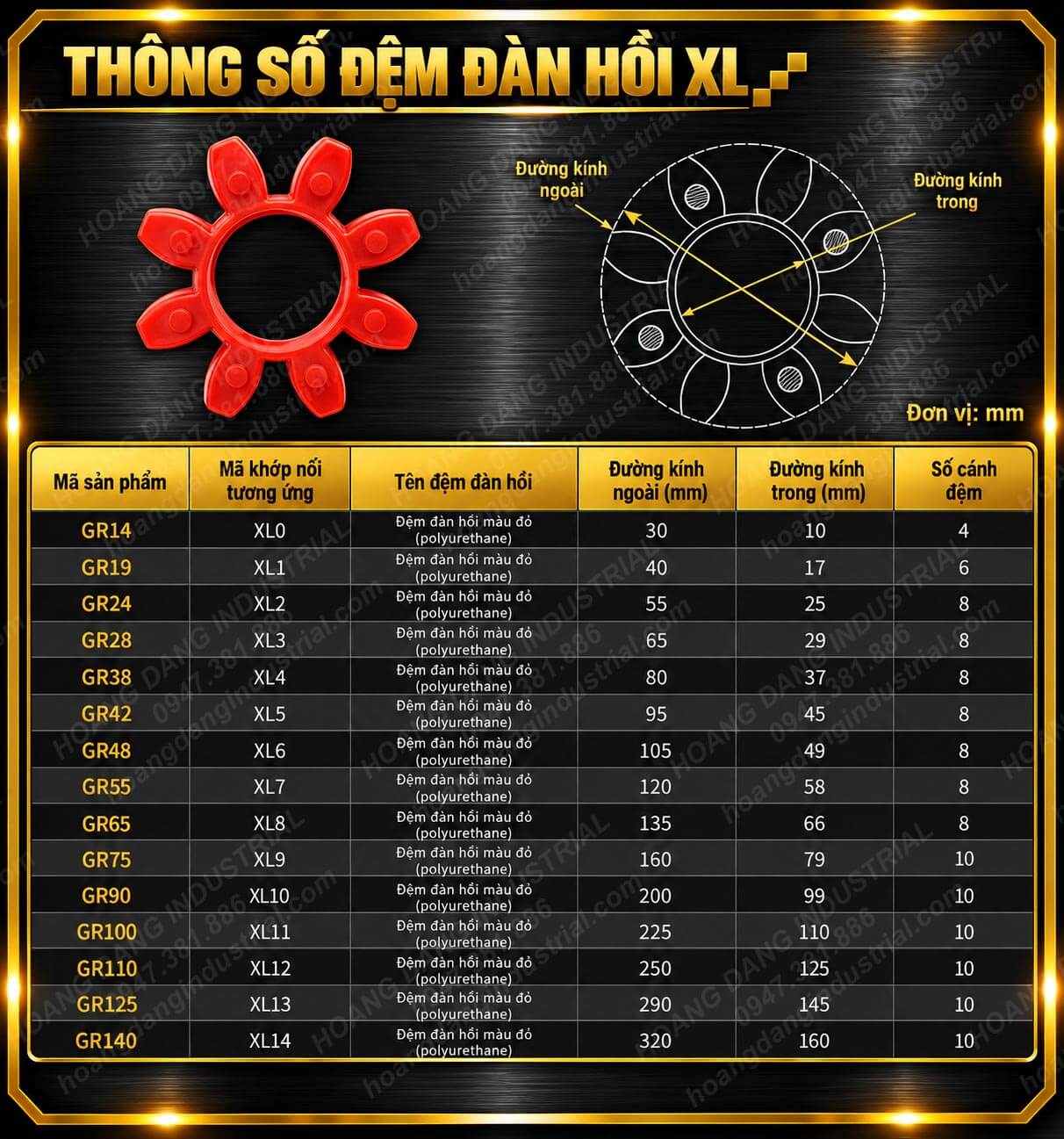

🔴 2. Quy cách đệm đàn hồi GR
Mỗi model khớp nối trục XL sử dụng một mã đệm đàn hồi GR tương ứng. Đệm có dạng hoa mai, vật liệu polyurethane và được lựa chọn theo kích thước thân khớp nối.
| Đệm GR | Model XL | Ø ngoài (mm) | Ø trong (mm) | Số cánh |
|---|---|---|---|---|
| GR14 | XL0 | 30 | 10 | 4 |
| GR19 | XL1 | 40 | 17 | 6 |
| GR24 | XL2 | 55 | 25 | 8 |
| GR28 | XL3 | 65 | 29 | 8 |
| GR38 | XL4 | 80 | 37 | 8 |
| GR42 | XL5 | 95 | 45 | 8 |
| GR48 | XL6 | 105 | 49 | 8 |
| GR55 | XL7 | 120 | 58 | 8 |
| GR65 | XL8 | 135 | 66 | 8 |
| GR75 | XL9 | 160 | 79 | 10 |
| GR90 | XL10 | 200 | 99 | 10 |
| GR100 | XL11 | 225 | 110 | 10 |
| GR110 | XL12 | 250 | 125 | 10 |
| GR125 | XL13 | 290 | 145 | 10 |
| GR140 | XL14 | 320 | 160 | 10 |

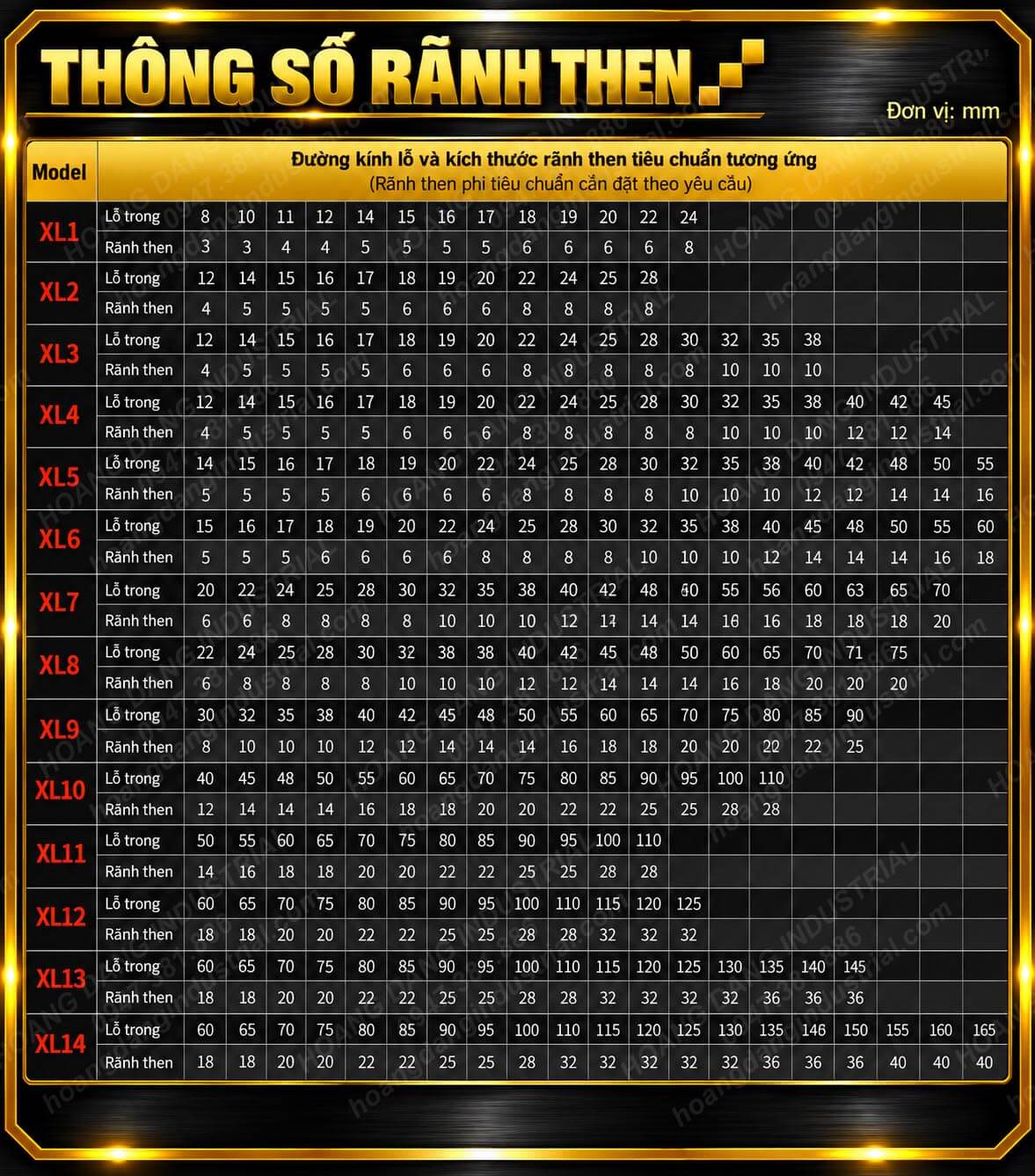

🔑 3. Quy cách lỗ trục và rãnh then
Khớp nối trục động cơ XL có nhiều lựa chọn đường kính lỗ và kích thước rãnh then. Bảng dưới đây thể hiện các quy cách rãnh then tiêu chuẩn tương ứng với từng model và đường kính lỗ.
Lưu ý: Rãnh then phi tiêu chuẩn có thể đặt theo yêu cầu. Theo bảng kỹ thuật, các đường kính lỗ thuộc phạm vi nhỏ có cấu hình có then; các đường kính thuộc phạm vi lớn có cấu hình không then theo quy cách sản phẩm.
| Model | Dải đường kính lỗ | Kích thước rãnh then tiêu chuẩn |
|---|---|---|
| XL1 | 8–24 mm | 3–8 mm |
| XL2 | 12–28 mm | 4–8 mm |
| XL3 | 12–38 mm | 4–10 mm |
| XL4 | 12–45 mm | 4–14 mm |
| XL5 | 14–55 mm | 5–16 mm |
| XL6 | 15–60 mm | 5–18 mm |
| XL7 | 20–70 mm | 6–20 mm |
| XL8 | 22–75 mm | 6–20 mm |
| XL9 | 30–90 mm | 8–25 mm |
| XL10 | 40–110 mm | 12–28 mm |
| XL11 | 50–110 mm | 14–28 mm |
| XL12 | 60–125 mm | 18–32 mm |
| XL13 | 60–145 mm | 18–36 mm |
| XL14 | 60–165 mm | 18–40 mm |

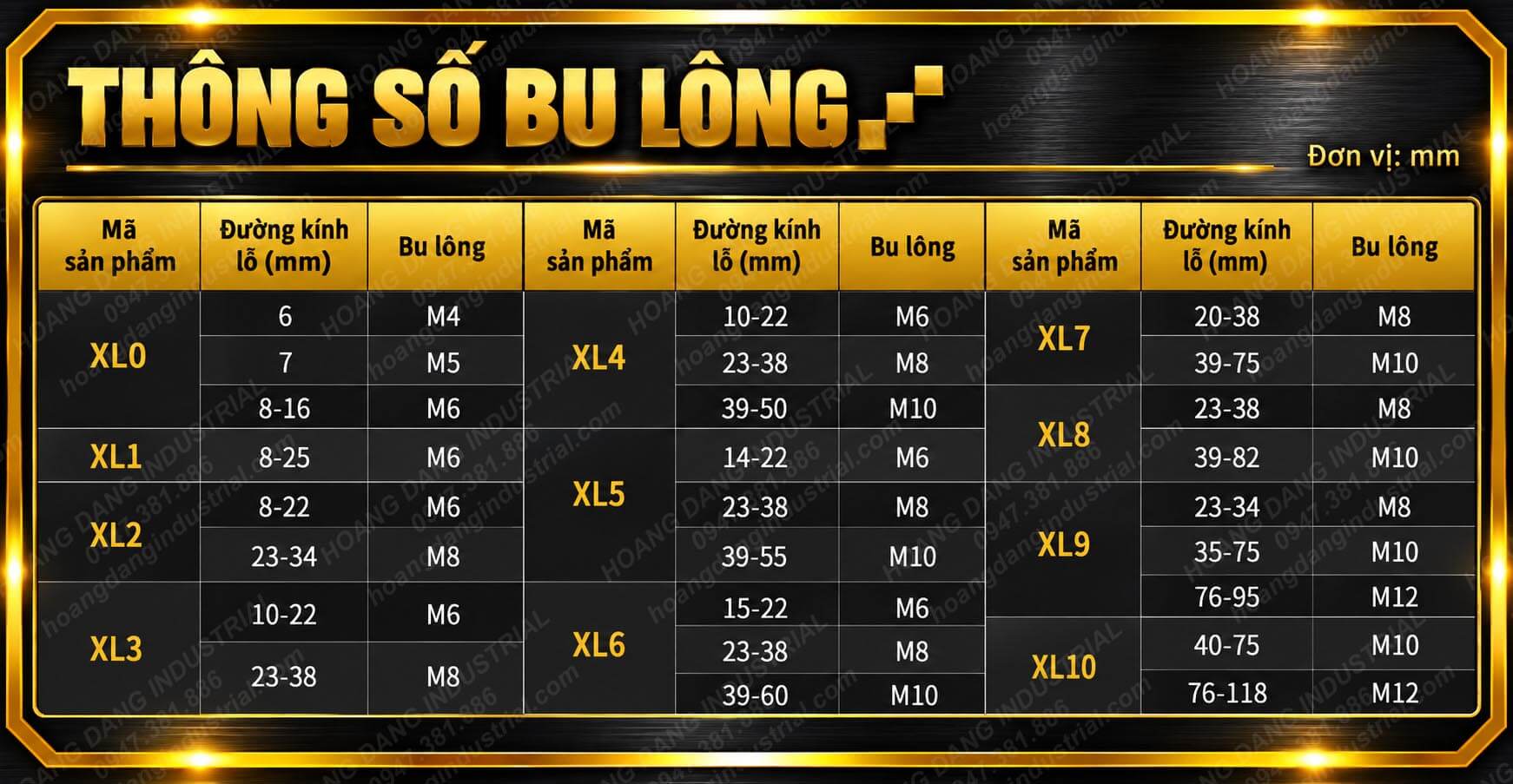

🔧 4. Kích thước lỗ ren và vít cố định
Kích thước lỗ ren thay đổi theo từng model và đường kính lỗ của khớp nối trục XL. Thông số này cần được đối chiếu khi lắp đặt hoặc lựa chọn cấu hình cố định trên trục.
| Model | Đường kính lỗ | Ren |
|---|---|---|
| XL0 | 6 / 7 / 8–16 mm | M4 / M5 / M6 |
| XL1 | 8–25 mm | M6 |
| XL2 | 8–22 / 23–34 mm | M6 / M8 |
| XL3 | 10–22 / 23–38 mm | M6 / M8 |
| XL4 | 10–22 / 23–38 / 39–50 mm | M6 / M8 / M10 |
| XL5 | 14–22 / 23–38 / 39–55 mm | M6 / M8 / M10 |
| XL6 | 15–22 / 23–38 / 39–60 mm | M6 / M8 / M10 |
| XL7 | 20–38 / 39–75 mm | M8 / M10 |
| XL8 | 23–38 / 39–82 mm | M8 / M10 |
| XL9 | 35–75 / 76–95 mm | M10 / M12 |
| XL10 | 40–75 / 76–118 mm | M10 / M12 |
⚠️ Lưu ý quan trọng khi chọn quy cách XL
- XL0 có quy cách đặc biệt; cần kiểm tra chiều dài trục trước khi lựa chọn.
- Đường kính lỗ trục thuộc phạm vi nhỏ có cấu hình có then theo bảng kỹ thuật.
- Đường kính lỗ thuộc phạm vi lớn có cấu hình không then theo quy cách sản phẩm.
- Nếu hai đầu trục thuộc hai phạm vi khác nhau, một đầu có thể sử dụng then và đầu còn lại không then.
- XL0 là loại 2 ngàm; XL1 là loại 3 ngàm.
- XL2–XL8 là loại 4 ngàm; XL9–XL10 là loại 5 ngàm.
- Đối với lỗ trục, rãnh then hoặc chiều dài lỗ phi tiêu chuẩn, có thể trao đổi trước để kiểm tra khả năng gia công theo yêu cầu.
📞 Cần tra đúng model khớp nối trục XL?
Anh chỉ cần gửi đường kính 2 đầu trục, yêu cầu có/không có then hoặc bản vẽ kích thước.
HDI hỗ trợ tra cứu khớp nối trục dạng sao XL, đối chiếu model XL – đệm GR – lỗ trục và tư vấn quy cách phù hợp.
📦 Model & phân loại sản phẩm khớp nối trục dạng sao XL
Khớp nối trục dạng sao XL được phân chia theo hệ thống model từ XL0 đến XL14. Mỗi model có kích thước thân, đường kính lỗ trục, mô-men xoắn và tốc độ quay khác nhau. Việc phân loại theo model giúp dễ dàng lựa chọn khớp nối trục XL theo kích thước trục và yêu cầu truyền động thực tế.
| Model | Đường kính ngoài D | Lỗ trục | Mô-men danh định | Đệm tương ứng |
|---|---|---|---|---|
| XL0 | 30 mm | 8–16 mm | 20 Nm | GR14 |
| XL1 | 40 mm | 8–25 mm | 20 Nm | GR19 |
| XL2 | 54 mm | 8–32 mm | 70 Nm | GR24 |
| XL3 | 64 mm | 10–38 mm | 190 Nm | GR28 |
| XL4 | 78 mm | 12–48 mm | 380 Nm | GR38 |
| XL5 | 94 mm | 14–55 mm | 530 Nm | GR42 |
| XL6 | 104 mm | 15–60 mm | 620 Nm | GR48 |
| XL7 | 118 mm | 20–75 mm | 820 Nm | GR55 |
| XL8 | 135 mm | 22–75 mm | 1.250 Nm | GR65 |
| XL9 | 160 mm | 30–95 mm | 1.950 Nm | GR75 |
| XL10 | 200 mm | 40–110 mm | 4.800 Nm | GR90 |
| XL11 | 225 mm | 50–110 mm | 6.800 Nm | GR100 |
| XL12 | 255 mm | 60–125 mm | 8.000 Nm | GR110 |
| XL13 | 290 mm | 60–145 mm | 10.000 Nm | GR125 |
| XL14 | 320 mm | 60–165 mm | 14.500 Nm | GR140 |
🔴 Phân loại theo đệm đàn hồi GR
Mỗi khớp nối trục XL sử dụng một loại đệm đàn hồi tương ứng. Mã GR giúp nhận biết nhanh kích thước đệm và model khớp nối cần sử dụng.
GR19 → XL1
GR24 → XL2
GR28 → XL3
GR38 → XL4
GR42 → XL5
GR48 → XL6
GR55 → XL7
GR65 → XL8
GR75 → XL9
GR90 → XL10
GR100 → XL11
GR110 → XL12
GR125 → XL13
GR140 → XL14
🔧 Phân loại theo kiểu lắp đặt
Tùy cấu hình thân khớp nối và yêu cầu của hệ thống, khớp nối trục động cơ XL có thể được lựa chọn theo kiểu cố định bằng vít hoặc cấu hình kẹp trục. Đối với phần lỗ trục, có thể có rãnh then hoặc không then theo đường kính và quy cách đặt hàng.
- Loại có rãnh then: sử dụng khi trục yêu cầu truyền mô-men thông qua then.
- Loại không then: áp dụng theo quy cách lỗ tương ứng hoặc khi đặt gia công theo yêu cầu.
- Loại cố định bằng vít: thân khớp nối có vị trí vít để cố định với trục.
- Loại kẹp trục: sử dụng cơ cấu kẹp để tạo liên kết với trục.
📌 Cách xác định model:
Không nên chỉ chọn theo tên máy. Khi đặt khớp nối mềm dạng sao XL, nên cung cấp đường kính hai đầu trục, công suất hoặc mô-men, tốc độ quay, yêu cầu rãnh then và khoảng cách lắp đặt. HDI có thể hỗ trợ đối chiếu model XL và đệm GR tương ứng.
📞 Cần tra model XL/GR nhanh?
Gửi kích thước trục hoặc bản vẽ, HDI hỗ trợ tra cứu khớp nối trục dạng sao XL, xác định model và quy cách đệm GR phù hợp.
🎯 Hướng dẫn lựa chọn khớp nối trục dạng sao XL
Để lựa chọn đúng khớp nối trục dạng sao XL, không nên chỉ dựa vào đường kính ngoài hoặc tên thiết bị. Cần đối chiếu đồng thời đường kính hai đầu trục, model XL, mô-men xoắn, tốc độ quay, rãnh then, chiều dài phần trục lắp vào khớp nối và đệm đàn hồi GR. Việc xác định đúng các thông số giúp lựa chọn khớp nối trục XL phù hợp với cơ cấu truyền động thực tế.
🔎 1. Xác định đường kính hai đầu trục
Đây là thông số đầu tiên cần kiểm tra khi chọn khớp nối trục động cơ XL. Hãy đo chính xác đường kính trục của động cơ và đường kính trục máy công tác, tương ứng với hai kích thước lỗ d1 và d2 của khớp nối.
Nếu hai đầu trục có đường kính khác nhau, có thể lựa chọn cấu hình lỗ d1/d2 khác nhau trên hai nửa khớp nối. Trường hợp kích thước lỗ không nằm trong quy cách tiêu chuẩn, có thể trao đổi để kiểm tra khả năng gia công lỗ theo yêu cầu.
⚙️ 2. Chọn model XL theo mô-men xoắn và kích thước
Sau khi xác định đường kính trục, cần đối chiếu với model XL0–XL14. Mỗi model có đường kính ngoài, chiều dài, dải lỗ trục và mô-men xoắn danh định khác nhau.
| Model | Mô-men danh định | Tốc độ tối đa |
|---|---|---|
| XL0 | 20 Nm | 19.000 RPM |
| XL1 | 20 Nm | 19.000 RPM |
| XL2 | 70 Nm | 14.000 RPM |
| XL3 | 190 Nm | 11.800 RPM |
| XL4 | 380 Nm | 9.500 RPM |
| XL5 | 530 Nm | 8.000 RPM |
| XL6 | 620 Nm | 7.100 RPM |
| XL7 | 820 Nm | 6.300 RPM |
| XL8 | 1.250 Nm | 5.600 RPM |
| XL9 | 1.950 Nm | 4.750 RPM |
| XL10 | 4.800 Nm | 3.750 RPM |
| XL11 | 6.800 Nm | 3.350 RPM |
| XL12 | 8.000 Nm | 3.000 RPM |
| XL13 | 10.000 Nm | 2.650 RPM |
| XL14 | 14.500 Nm | 2.380 RPM |
🔴 3. Chọn đúng đệm đàn hồi GR
Khớp nối trục GR sử dụng đệm đàn hồi dạng sao tương ứng với từng model XL. Không nên chọn đệm chỉ dựa vào đường kính ngoài; cần đối chiếu đúng mã GR với model thân khớp nối.
GR19 → XL1
GR24 → XL2
GR28 → XL3
GR38 → XL4
GR42 → XL5
GR48 → XL6
GR55 → XL7
GR65 → XL8
GR75 → XL9
GR90 → XL10
GR100 → XL11
GR110 → XL12
GR125 → XL13
GR140 → XL14
🔑 4. Kiểm tra rãnh then và kiểu lỗ trục
Khi chọn khớp nối trục XL, cần xác định trục sử dụng rãnh then K hay cấu hình không then. Bảng kỹ thuật của dòng XL quy định các kích thước rãnh then tương ứng với từng đường kính lỗ.
- Kiểm tra chính xác đường kính lỗ d1 và d2.
- Đối chiếu kích thước rãnh then với trục thực tế.
- Nếu hai đầu trục có kích thước khác nhau, kiểm tra riêng từng bên.
- Rãnh then phi tiêu chuẩn có thể trao đổi để gia công theo yêu cầu.
📏 5. Kiểm tra không gian lắp đặt
Ngoài đường kính trục, cần kiểm tra đường kính ngoài D, chiều dài L, chiều dài tổng L0 và kích thước E để bảo đảm khớp nối trục động cơ XL không bị vướng với các chi tiết xung quanh.
Đặc biệt với các hệ thống có không gian lắp đặt hạn chế, cần đối chiếu bản vẽ kích thước trước khi đặt hàng thay vì chỉ lựa chọn theo đường kính lỗ.
🧮 6. Đối chiếu mô-men và tốc độ quay
Model được lựa chọn cần đáp ứng yêu cầu truyền động của hệ thống về mô-men xoắn và tốc độ quay. Ví dụ, các model nhỏ như XL0–XL3 có kích thước gọn và tốc độ tối đa cao theo bảng thông số; các model lớn từ XL9 trở lên có khả năng truyền mô-men danh định lớn hơn nhưng tốc độ tối đa thấp hơn theo quy cách kỹ thuật của sản phẩm.
✅ Quy trình chọn nhanh
Đo trục → xác định d1/d2 → kiểm tra rãnh then → chọn model XL → đối chiếu mô-men & RPM → chọn đệm GR → kiểm tra kích thước lắp đặt → xác nhận cấu hình.
📞 Không chắc nên chọn XL nào?
Anh chỉ cần gửi đường kính 2 đầu trục + tốc độ quay + công suất hoặc mô-men + yêu cầu rãnh then. HDI hỗ trợ tra cứu model khớp nối trục dạng sao XL, đối chiếu đệm GR và quy cách lỗ trước khi đặt hàng.

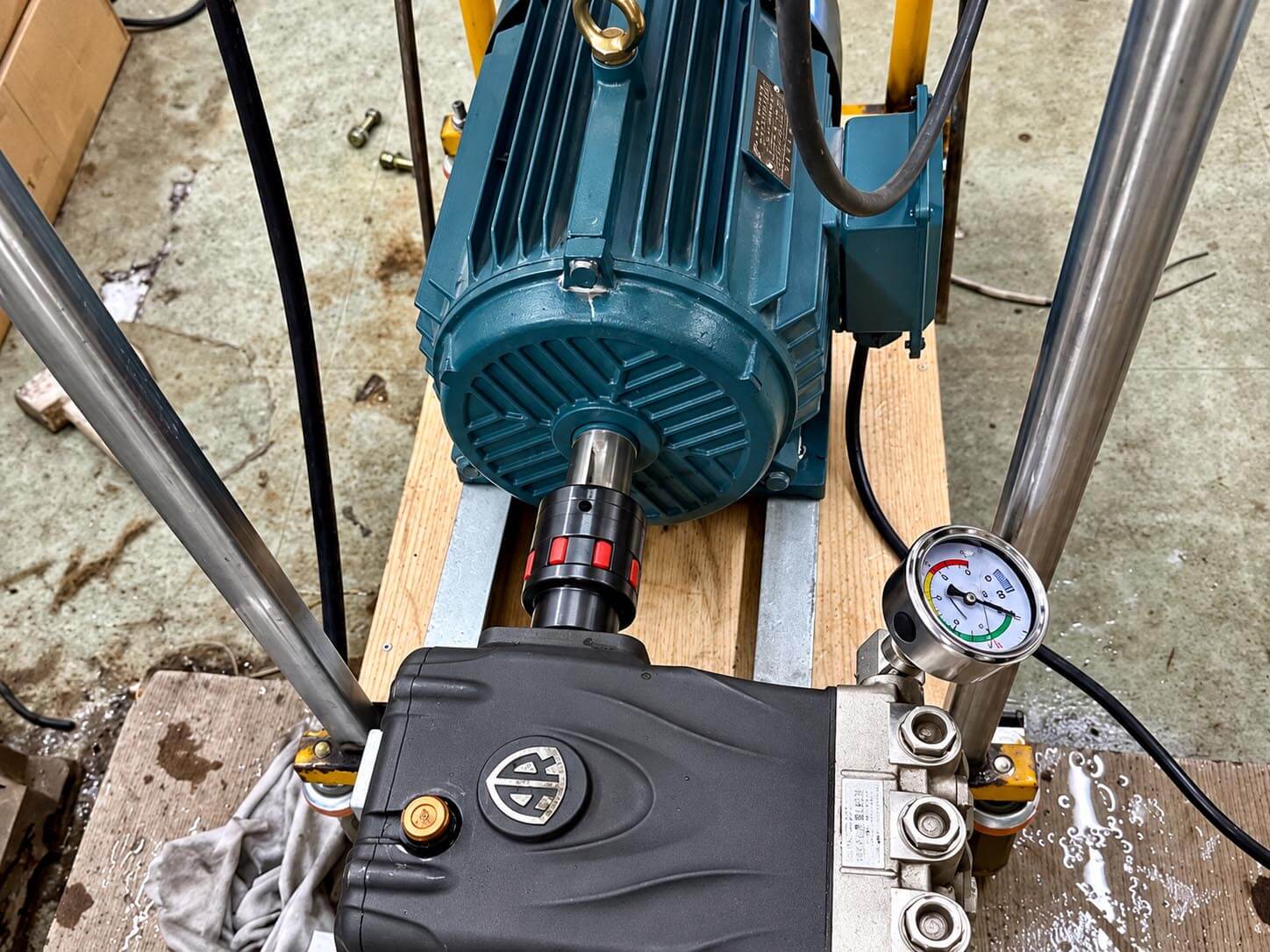

🏭 Ứng dụng của khớp nối trục dạng sao XL
Khớp nối trục dạng sao XL được sử dụng để liên kết và truyền mô-men giữa hai trục trong nhiều hệ thống truyền động cơ khí. Nhờ cấu tạo gồm hai nửa thân khớp nối và đệm đàn hồi PU dạng sao, sản phẩm phù hợp với các cơ cấu cần truyền động liên tục và có yêu cầu giảm tác động rung, dao động giữa các trục.
⚙️ Động cơ điện & truyền động
Khớp nối trục động cơ XL có thể dùng để liên kết trục động cơ với trục của thiết bị truyền động. Cấu hình nhiều model XL cho phép lựa chọn theo đường kính trục, mô-men xoắn và tốc độ quay của hệ thống.
💧 Bơm & hệ thống bơm
Khớp nối trục XL có thể được sử dụng giữa động cơ và trục bơm trong các cụm truyền động. Đệm đàn hồi PU tạo liên kết mềm giữa hai nửa khớp nối trong quá trình truyền mô-men.
🌬️ Quạt công nghiệp & blower
Trong các hệ thống quạt, blower và thiết bị quay, khớp nối mềm dạng sao XL được sử dụng để truyền chuyển động từ động cơ tới trục thiết bị, với nhiều lựa chọn kích thước theo yêu cầu truyền động.
🏗️ Băng tải & máy vận chuyển
Khớp nối trục dạng sao XL có thể được dùng trong cụm truyền động của băng tải, máy vận chuyển và các cơ cấu quay cần kết nối động cơ với trục dẫn động.
🏭 Máy móc công nghiệp
Dòng khớp nối trục XL phù hợp để tích hợp vào nhiều cụm máy có kết cấu truyền động bằng trục, đặc biệt khi cần lựa chọn nhiều kích thước từ model nhỏ đến model có khả năng truyền mô-men lớn.
🔧 Máy gia công & cơ cấu cơ khí
Có thể ứng dụng khớp nối trục động cơ XL trong các cụm máy gia công, máy tự động và cơ cấu truyền động cần liên kết giữa động cơ, hộp truyền động hoặc trục máy công tác.
🔄 Hộp số & cơ cấu truyền động
Khớp nối trục GR có thể được sử dụng tại vị trí liên kết giữa các trục trong cụm truyền động. Việc lựa chọn cần dựa trên đường kính trục, mô-men và tốc độ quay thực tế.
🤖 Tự động hóa công nghiệp
Với nhiều model và tùy chọn đường kính lỗ, khớp nối mềm dạng sao XL có thể được lựa chọn cho các cơ cấu truyền động trong máy tự động hóa, tùy theo yêu cầu về kích thước và thông số vận hành.
🔩 Các vị trí truyền động thường gặp
Động cơ → Quạt
Động cơ → Băng tải
Động cơ → Hộp số
Motor → Trục máy
Trục → Trục
📌 Khi nào nên chọn khớp nối XL?
Khớp nối trục dạng sao XL phù hợp khi hệ thống cần một giải pháp liên kết hai trục có sử dụng phần tử đàn hồi PU. Tùy ứng dụng, cần kiểm tra đường kính hai đầu trục, mô-men xoắn, tốc độ quay, kích thước lắp đặt và cấu hình rãnh then trước khi lựa chọn model.
📞 Cần chọn khớp nối XL cho máy của anh?
Gửi HDI đường kính 2 đầu trục, công suất hoặc mô-men, tốc độ quay và hình ảnh/bản vẽ vị trí lắp. Bên em hỗ trợ tra cứu khớp nối trục XL, xác định model XL – đệm GR và quy cách lỗ phù hợp.
🔍 So sánh & lựa chọn khớp nối trục dạng sao XL
Khi lựa chọn khớp nối trục dạng sao XL, cần phân biệt giữa các model XL và đồng thời đối chiếu với yêu cầu thực tế của hệ thống truyền động. Các yếu tố quan trọng gồm đường kính trục, mô-men xoắn, tốc độ quay, kích thước lắp đặt, rãnh then và đệm đàn hồi GR. Không nên chỉ chọn khớp nối theo kích thước lỗ trục mà bỏ qua các thông số vận hành.
⚙️ 1. So sánh các nhóm model XL
| Nhóm model | Model | Mô-men danh định | Đặc điểm quy cách |
|---|---|---|---|
| Cỡ nhỏ | XL0–XL3 | 20–190 Nm | Kích thước gọn, dùng cho các trục có đường kính nhỏ đến trung bình. |
| Cỡ trung | XL4–XL8 | 380–1.250 Nm | Dải kích thước và khả năng truyền mô-men mở rộng cho nhiều hệ truyền động công nghiệp. |
| Cỡ lớn | XL9–XL14 | 1.950–14.500 Nm | Thân khớp nối lớn, lỗ trục lớn và dùng cho yêu cầu mô-men cao hơn. |
🔩 2. So sánh theo đường kính trục
Đường kính hai đầu trục là cơ sở quan trọng để xác định khớp nối trục XL. Mỗi model có một dải đường kính lỗ riêng. Nếu hai trục có kích thước khác nhau, cần kiểm tra riêng d1 và d2 thay vì mặc định hai bên có cùng đường kính.
Phù hợp với nhóm trục có đường kính nhỏ đến trung bình theo dải lỗ của từng model.
Dải lỗ mở rộng, phù hợp nhiều kích thước trục trong máy công nghiệp.
Dành cho các cấu hình có đường kính thân và lỗ trục lớn hơn.
🔴 3. So sánh đệm GR và model XL
Khớp nối trục GR không phải là một model độc lập của thân khớp nối mà là mã đệm đàn hồi tương ứng với từng model XL. Khi thay đệm, cần xác định đúng mã GR để bảo đảm kích thước đệm phù hợp với ngàm của thân khớp nối.
| Model XL | Đệm GR | Số cánh |
|---|---|---|
| XL0 | GR14 | 4 |
| XL1 | GR19 | 6 |
| XL2–XL8 | GR24–GR65 | 8 |
| XL9–XL14 | GR75–GR140 | 10 |
📊 4. So sánh theo mô-men xoắn và tốc độ quay
Khi lựa chọn khớp nối trục động cơ XL, cần bảo đảm model được chọn đáp ứng đồng thời mô-men truyền động và tốc độ quay của máy. Theo bảng thông số, khi model XL tăng từ XL0 lên XL14, mô-men danh định tăng trong khi tốc độ tối đa của từng model giảm dần.
Ví dụ: XL4 có mô-men danh định 380 Nm và tốc độ tối đa 9.500 RPM; XL8 có 1.250 Nm và 5.600 RPM; XL10 có 4.800 Nm và 3.750 RPM. Các giá trị này cần được đối chiếu với điều kiện vận hành thực tế trước khi chọn model.
🔑 5. So sánh cấu hình có then và không then
Khớp nối mềm dạng sao XL có thể sử dụng cấu hình lỗ có rãnh then hoặc không then tùy theo phạm vi đường kính lỗ và yêu cầu đặt hàng. Đây là điểm cần xác nhận trước khi gia công hoặc đặt sản phẩm.
- Có then: phù hợp khi trục và khớp nối sử dụng liên kết bằng then theo quy cách tương ứng.
- Không then: sử dụng theo cấu hình tiêu chuẩn của một số dải lỗ hoặc theo yêu cầu kỹ thuật.
- Phi tiêu chuẩn: có thể trao đổi để kiểm tra khả năng gia công theo bản vẽ hoặc mẫu.
🧭 6. Bảng xác định nhanh theo nhu cầu
| Thông tin thực tế | Cần kiểm tra | Thông số cần đối chiếu |
|---|---|---|
| Hai đầu trục | Kích thước lỗ | d1 / d2 |
| Động cơ công suất lớn | Mô-men truyền động | Model XL |
| Trục quay nhanh | Tốc độ vận hành | RPM tối đa |
| Trục có then | Kích thước rãnh | Rãnh then K |
| Thay đệm | Model thân khớp nối | Mã GR tương ứng |
| Không gian lắp đặt hạn chế | Kích thước tổng thể | D / L / L0 / E |
📌 Không nên chọn chỉ dựa vào đường kính lỗ
Hai model có thể cùng đáp ứng một đường kính trục nhưng khác nhau về kích thước thân, mô-men, tốc độ tối đa và kích thước đệm. Vì vậy, để chọn đúng khớp nối trục dạng sao XL, nên kiểm tra đồng thời đường kính trục + mô-men + RPM + rãnh then + không gian lắp đặt + đệm GR.
📞 Gửi thông số – HDI hỗ trợ tra model
Anh gửi đường kính 2 đầu trục, công suất hoặc mô-men, tốc độ quay, yêu cầu then và hình ảnh vị trí lắp. HDI hỗ trợ đối chiếu khớp nối trục XL, model XL, đệm GR và quy cách lỗ trước khi đặt hàng.
🛠️ Hướng dẫn lắp đặt khớp nối trục dạng sao XL
Lắp đặt đúng kỹ thuật giúp khớp nối trục dạng sao XL truyền mô-men ổn định và hạn chế các vấn đề phát sinh trong quá trình vận hành. Trước khi lắp, cần kiểm tra model XL, đường kính hai đầu trục, rãnh then, đệm đàn hồi GR và khoảng cách giữa hai trục.
🔎 Bước 1 – Kiểm tra trước khi lắp
- Kiểm tra đúng model khớp nối trục XL theo đơn hàng và bản vẽ.
- Đo lại đường kính hai đầu trục và đối chiếu với kích thước lỗ d1/d2.
- Kiểm tra rãnh then trên trục và rãnh then trong lỗ khớp nối nếu sử dụng cấu hình có then.
- Kiểm tra đệm đàn hồi PU đúng mã GR tương ứng với model XL.
- Đảm bảo bề mặt trục và lỗ khớp nối sạch, không có ba via, bụi bẩn hoặc dầu mỡ ảnh hưởng đến quá trình lắp.
- Kiểm tra khoảng cách giữa hai đầu trục để bảo đảm phù hợp với chiều dài lắp đặt của khớp nối.
🔧 Bước 2 – Lắp hai nửa khớp nối lên trục
Đưa hai nửa khớp nối trục động cơ XL lần lượt lên trục động cơ và trục máy công tác. Căn chỉnh vị trí lắp sao cho chiều sâu đưa trục vào lỗ phù hợp với kích thước thiết kế.
Với cấu hình sử dụng rãnh then, cần đưa then vào đúng vị trí trước khi cố định. Không nên dùng lực va đập mạnh trực tiếp lên thân khớp nối hoặc đệm PU trong quá trình lắp.
🔴 Bước 3 – Lắp đệm đàn hồi GR
Đặt đệm đàn hồi PU vào giữa hai nửa thân khớp nối sao cho các cánh đệm nằm đúng vào khoảng giữa các ngàm. Đệm phải được đặt đều quanh toàn bộ chu vi, không bị lệch hoặc xoắn.
📌 Quan trọng:
Mã đệm phải đúng với model. Ví dụ XL4 → GR38, XL5 → GR42, XL8 → GR65, XL10 → GR90. Không nên lắp đệm khác kích thước chỉ vì hình dáng tương tự.
📐 Bước 4 – Căn chỉnh hai trục
Sau khi đặt hai nửa khớp nối và đệm PU, tiến hành căn chỉnh vị trí tương đối của hai trục. Cần kiểm tra độ lệch tâm, độ lệch góc và khoảng cách giữa hai đầu trục theo yêu cầu của hệ thống.
Không nên cố dùng khớp nối trục dạng sao XL để bù cho sai lệch lắp đặt quá lớn. Khớp nối đàn hồi có khả năng làm việc với một mức sai lệch nhất định, nhưng căn chỉnh cơ khí đúng ngay từ đầu vẫn là yếu tố quan trọng đối với độ ổn định của cụm truyền động.
🔩 Bước 5 – Cố định khớp nối trên trục
Sau khi căn chỉnh, tiến hành siết các vít cố định hoặc cơ cấu kẹp trục tùy theo cấu hình của khớp nối trục XL. Vít cần được siết chắc chắn, đúng dụng cụ và không làm biến dạng thân khớp nối.
Với cấu hình có then, cần bảo đảm then nằm đúng vị trí và không bị kênh. Với cấu hình kẹp trục, kiểm tra toàn bộ vị trí kẹp trước khi đưa máy vào vận hành.
▶️ Bước 6 – Kiểm tra trước khi chạy máy
- Quay thử bằng tay để kiểm tra khả năng chuyển động của cụm trục.
- Kiểm tra đệm PU không bị kẹt, lệch hoặc ép bất thường.
- Kiểm tra các vít cố định đã được siết chắc.
- Kiểm tra khớp nối không va chạm với các chi tiết xung quanh.
- Chạy thử ở tốc độ thấp trước khi đưa hệ thống lên tốc độ vận hành.
- Sau khi chạy thử, kiểm tra lại độ rung, tiếng ồn và tình trạng của đệm đàn hồi.
⚠️ Một số lỗi cần tránh khi lắp đặt
| Lỗi thường gặp | Ảnh hưởng có thể xảy ra |
|---|---|
| Chọn sai model XL | Không phù hợp đường kính trục hoặc tải truyền động. |
| Dùng sai đệm GR | Đệm không khớp với ngàm của thân khớp nối. |
| Căn chỉnh trục không đúng | Có thể làm tăng rung động và tải lên cụm truyền động. |
| Siết vít không đúng | Có thể gây trượt hoặc ảnh hưởng đến liên kết với trục. |
| Ép hoặc va đập mạnh vào đệm PU | Có thể làm biến dạng hoặc hư hỏng phần tử đàn hồi. |
📌 Lưu ý kỹ thuật
Với khớp nối trục GR, việc lựa chọn đúng model thân và đệm đàn hồi cần được thực hiện trước khi lắp. Nếu trục có kích thước phi tiêu chuẩn, rãnh then đặc biệt hoặc yêu cầu thay đổi chiều dài lỗ, nên xác nhận bản vẽ/gia công trước khi tiến hành lắp đặt.
📞 Cần hỗ trợ chọn & lắp khớp nối XL?
Gửi HDI đường kính hai đầu trục, model máy hoặc hình ảnh vị trí lắp. Bên em hỗ trợ tra cứu khớp nối trục dạng sao XL, xác định model XL – đệm GR – quy cách lỗ và tư vấn cấu hình trước khi đặt hàng.
🔧 Bảo trì & kiểm tra khớp nối trục dạng sao XL
Việc kiểm tra định kỳ giúp duy trì tình trạng làm việc ổn định của khớp nối trục dạng sao XL, đặc biệt tại các hệ thống truyền động động cơ, bơm, quạt, băng tải và máy công nghiệp. Khi bảo trì khớp nối trục XL, cần tập trung vào tình trạng đệm đàn hồi PU, độ chắc chắn của liên kết với trục, tình trạng rãnh then và sự căn chỉnh giữa hai trục.
🔎 1. Kiểm tra đệm đàn hồi PU
Đệm đàn hồi là bộ phận tiếp xúc trực tiếp với các ngàm của hai nửa khớp nối. Khi kiểm tra khớp nối mềm dạng sao XL, cần quan sát tình trạng của đệm PU và phát hiện sớm các dấu hiệu bất thường.
- Kiểm tra đệm có bị nứt, rách hoặc biến dạng hay không.
- Kiểm tra các cánh đệm có bị mòn không đều.
- Kiểm tra đệm có bị ép lệch giữa các ngàm.
- Đối chiếu đúng mã GR khi thay thế.
- Không tiếp tục sử dụng đệm có dấu hiệu hư hỏng ảnh hưởng đến liên kết truyền động.
🔩 2. Kiểm tra thân khớp nối và vị trí cố định
Phần thân của khớp nối trục động cơ XL cần được kiểm tra tại các vị trí lắp trục, ngàm kết nối và vít cố định. Đặc biệt với máy vận hành liên tục, nên kiểm tra định kỳ để phát hiện hiện tượng lỏng liên kết hoặc dịch chuyển vị trí.
- Kiểm tra vít cố định có bị lỏng hay không.
- Kiểm tra thân khớp nối có dấu hiệu nứt hoặc biến dạng.
- Kiểm tra vị trí tiếp xúc giữa lỗ trục và trục máy.
- Kiểm tra tình trạng bề mặt tại vị trí lắp then.
- Đối với loại kẹp trục, kiểm tra cơ cấu kẹp và độ chắc chắn của liên kết.
📐 3. Kiểm tra độ căn chỉnh hai trục
Trong quá trình vận hành, vị trí tương đối giữa hai trục có thể thay đổi do rung động, tải trọng hoặc quá trình tháo lắp thiết bị. Vì vậy, khi kiểm tra khớp nối trục XL, cần quan sát tình trạng căn chỉnh của hai trục.
Kiểm tra vị trí tâm của hai trục.
Kiểm tra góc tương đối giữa hai trục.
Kiểm tra khoảng cách giữa hai đầu trục.
⚙️ 4. Kiểm tra rung động và tiếng ồn
Khi khớp nối trục dạng sao XL phát sinh rung hoặc tiếng ồn bất thường, cần kiểm tra cả khớp nối và toàn bộ cụm truyền động. Không nên chỉ thay đệm GR mà bỏ qua nguyên nhân liên quan đến căn chỉnh hoặc liên kết trục.
- Quan sát rung động bất thường tại khu vực khớp nối.
- Kiểm tra tiếng ồn tăng lên so với điều kiện vận hành thông thường.
- Kiểm tra tình trạng đệm PU và các ngàm.
- Kiểm tra lại vít cố định và rãnh then.
- Kiểm tra độ đồng tâm và vị trí hai trục nếu xuất hiện rung bất thường.
🧹 5. Vệ sinh và kiểm tra khu vực lắp đặt
Khu vực xung quanh khớp nối trục GR cần được giữ sạch để thuận tiện cho việc quan sát và kiểm tra. Khi bảo trì, nên loại bỏ bụi bẩn, mạt kim loại hoặc các vật thể có thể gây cản trở chuyển động của cụm khớp nối. Đồng thời kiểm tra xem khớp nối có bị va chạm với các chi tiết cố định xung quanh hay không.
🔴 6. Khi nào cần thay đệm GR?
Đệm đàn hồi PU là bộ phận có thể thay thế riêng trong cụm khớp nối mềm dạng sao XL. Nên kiểm tra và xem xét thay đệm khi phát hiện các dấu hiệu như:
- Đệm xuất hiện vết nứt hoặc rách.
- Các cánh PU bị mòn hoặc biến dạng rõ rệt.
- Đệm bị chai, biến dạng hoặc không còn nằm đúng vị trí giữa các ngàm.
- Xuất hiện rung động hoặc tiếng ồn bất thường liên quan đến phần tử đàn hồi.
- Đệm không còn phù hợp với model thân khớp nối sau khi thay đổi cấu hình.
📋 7. Checklist kiểm tra khớp nối XL
| Hạng mục | Nội dung kiểm tra |
|---|---|
| Đệm GR | Nứt, rách, mòn, biến dạng, sai model. |
| Thân XL | Nứt, biến dạng, tình trạng các ngàm. |
| Vít cố định | Kiểm tra độ chắc chắn và tình trạng ren. |
| Rãnh then | Kiểm tra then và vị trí lắp trên trục. |
| Căn chỉnh trục | Kiểm tra lệch tâm, lệch góc và khoảng cách hai trục. |
| Vận hành | Theo dõi rung động, tiếng ồn và tình trạng truyền động. |
⚠️ Lưu ý an toàn khi bảo trì
Trước khi tháo kiểm tra khớp nối trục dạng sao XL, cần dừng máy và thực hiện biện pháp cô lập nguồn năng lượng phù hợp với quy trình an toàn của thiết bị. Không kiểm tra hoặc tháo khớp nối khi trục đang quay.
📞 Cần tra đệm GR hoặc model XL thay thế?
Gửi HDI hình ảnh khớp nối, mã XL/GR hoặc đường kính hai đầu trục. Bên em hỗ trợ tra cứu khớp nối trục XL, xác định đệm GR tương ứng và tư vấn quy cách thay thế.
🧰 Gia công lỗ trục / quy cách theo yêu cầu cho khớp nối XL
Khớp nối trục dạng sao XL được cung cấp theo nhiều model từ XL0 đến XL14, với các lựa chọn đường kính lỗ trục và cấu hình khác nhau. Ngoài quy cách tiêu chuẩn, HDI hỗ trợ gia công lỗ trục theo yêu cầu để phù hợp với đường kính trục thực tế, kích thước rãnh then và kết cấu của từng cụm máy.
Với các hệ thống sử dụng khớp nối trục XL, khách hàng có thể cung cấp đường kính trục, bản vẽ hoặc mẫu thực tế để HDI kiểm tra khả năng gia công. Tùy cấu hình, có thể xử lý các yêu cầu về lỗ trong, rãnh then, chiều dài lỗ trục hoặc quy cách lắp đặt riêng.
⚙️ 1. Các quy cách có thể yêu cầu gia công
Đường kính lỗ trong
Gia công lỗ theo đường kính trục thực tế trong phạm vi phù hợp với model.
Rãnh then
Có thể xác định quy cách rãnh then theo yêu cầu lắp với trục máy.
Chiều dài lỗ trục
Xem xét gia công chiều sâu hoặc chiều dài phần lỗ theo kết cấu thực tế.
Không rãnh then
Có thể trao đổi cấu hình lỗ trơn khi ứng dụng không sử dụng then.
🔩 2. Gia công lỗ trục cho khớp nối trục động cơ XL
Khi sử dụng khớp nối trục động cơ XL, đường kính trục động cơ và trục máy có thể khác nhau. Vì vậy, việc xác định chính xác kích thước d1, d2 trước khi đặt hàng là bước quan trọng để lựa chọn hoặc gia công đúng cấu hình.
| Thông tin cần cung cấp | Mục đích |
|---|---|
| Đường kính trục 1 | Xác định kích thước lỗ d1. |
| Đường kính trục 2 | Xác định kích thước lỗ d2. |
| Kích thước then | Xác định quy cách rãnh then tương ứng. |
| Chiều dài phần trục | Kiểm tra chiều sâu lắp và chiều dài lỗ phù hợp. |
📐 3. Gia công theo bản vẽ hoặc mẫu thực tế
Đối với các trường hợp không sử dụng quy cách tiêu chuẩn, khách hàng có thể gửi bản vẽ kỹ thuật, kích thước trục hoặc mẫu thực tế. HDI sẽ dựa trên thông tin cung cấp để kiểm tra model khớp nối trục XL phù hợp và trao đổi phương án gia công.
- Gia công theo đường kính lỗ yêu cầu.
- Gia công theo kích thước rãnh then yêu cầu.
- Gia công chiều dài lỗ trục theo kết cấu lắp đặt.
- Trao đổi cấu hình lỗ có then hoặc không then.
- Kiểm tra quy cách dựa trên bản vẽ hoặc mẫu khách hàng cung cấp.
🧩 4. Trường hợp hai đầu trục có kích thước khác nhau
Một ưu điểm của cấu hình khớp nối mềm dạng sao XL là có thể lựa chọn hai phía lỗ trục theo kích thước thực tế của từng trục. Khi hai đầu trục có đường kính khác nhau, cần cung cấp đầy đủ thông số d1 và d2 để xác định cấu hình gia công phù hợp cho từng phía của khớp nối.
📋 5. Thông tin cần gửi khi đặt gia công
Ví dụ: XL1, XL2, XL5, XL9…
Kích thước trục phía động cơ và phía máy.
Chiều rộng và chiều sâu rãnh then nếu có.
Có thể gửi bản vẽ hoặc hình ảnh thực tế để đối chiếu.
🔍 6. HDI hỗ trợ tra cứu quy cách khớp nối XL
Nếu chưa xác định được model hoặc kích thước lỗ, khách hàng có thể gửi thông tin máy đang sử dụng. HDI hỗ trợ tra cứu khớp nối trục dạng sao XL, đối chiếu model XL/đệm GR, kiểm tra đường kính lỗ và tư vấn cấu hình phù hợp trước khi đặt hàng.
Đối với yêu cầu đặc biệt, vui lòng gửi bản vẽ hoặc mẫu thực tế để kiểm tra khả năng gia công trước khi xác nhận đơn hàng.
📞 Cần gia công lỗ trục theo yêu cầu?
Gửi cho HDI model XL, đường kính trục, kích thước then, bản vẽ hoặc hình ảnh thực tế. Bên em hỗ trợ tra cứu quy cách, kiểm tra khả năng gia công và báo giá khớp nối trục XL theo nhu cầu.
💰 Báo giá – Đặt hàng – Giao hàng khớp nối trục dạng sao XL toàn quốc
HDI – Hoàng Đăng Industrial cung cấp khớp nối trục dạng sao XL, khớp nối trục động cơ XL, khớp nối trục XL, khớp nối trục GR và khớp nối mềm dạng sao XL cho khách hàng trên toàn quốc. Sản phẩm phù hợp cho hệ thống máy công nghiệp, tự động hóa, cơ khí chế tạo, băng tải, máy CNC, máy đóng gói, máy bơm, động cơ và nhiều thiết bị truyền động khác.
HDI hỗ trợ từ tư vấn chọn model – kiểm tra đường kính trục – xác định kích thước lỗ – rãnh then – lựa chọn đệm GR – báo giá – đặt hàng – gia công theo yêu cầu – đóng gói – giao hàng
đến khách hàng tại các tỉnh, thành phố và khu công nghiệp trên toàn Việt Nam.
Đặc biệt, khách hàng không nhất thiết phải đến trực tiếp kho. Chỉ cần gửi model XL, đường kính trục, công suất, tốc độ RPM, hình ảnh hoặc bản vẽ, HDI có thể hỗ trợ tra cứu quy cách và tư vấn loại khớp nối trục dạng sao XL phù hợp.
📦 Quy trình báo giá – đặt hàng – giao hàng
Gửi yêu cầu
Tư vấn kỹ thuật
Báo giá
Xác nhận đơn hàng
Kiểm tra & đóng gói
Giao hàng toàn quốc
🇻🇳 Cung cấp khớp nối trục dạng sao XL tại Miền Bắc
HDI cung cấp khớp nối trục XL tại miền Bắc cho doanh nghiệp, nhà máy, xưởng cơ khí, đơn vị tự động hóa và các khu công nghiệp tại Hà Nội và các tỉnh phía Bắc.
📍 Các tỉnh, thành phố phục vụ
Hà Nội ·
Bắc Ninh ·
Hải Phòng ·
Quảng Ninh ·
Hưng Yên ·
Ninh Bình ·
Phú Thọ ·
Thái Nguyên ·
Lạng Sơn ·
Cao Bằng ·
Tuyên Quang ·
Lào Cai ·
Lai Châu ·
Điện Biên ·
Sơn La
🏭 Một số khu công nghiệp tiêu biểu
KCN Thăng Long ·
KCN Quang Minh ·
KCN Nội Bài ·
KCN Bắc Thăng Long ·
KCN Quế Võ ·
KCN Yên Phong ·
KCN VSIP Bắc Ninh ·
KCN Tiên Sơn ·
KCN Nam Sơn – Hạp Lĩnh ·
KCN Thuận Thành ·
KCN Quang Châu ·
KCN Vân Trung ·
KCN Đình Trám ·
KCN Song Khê – Nội Hoàng ·
KCN Tràng Duệ ·
KCN VSIP Hải Phòng ·
KCN Đình Vũ ·
KCN Nam Cầu Kiền ·
KCN DEEP C ·
KCN Nomura ·
KCN Cẩm Điền – Lương Điền ·
KCN Phúc Điền ·
KCN Phố Nối ·
KCN Thăng Long II ·
KCN Yên Mỹ ·
KCN Sông Công ·
KCN Điềm Thụy ·
KCN Khai Quang ·
KCN Bình Xuyên ·
KCN Bá Thiện ·
KCN Đông Mai ·
KCN Cái Lân ·
KCN Hải Yên ·
KCN Châu Sơn ·
KCN Hòa Mạc ·
KCN Rạng Đông
Ngoài các khu công nghiệp lớn, HDI vẫn tiếp nhận đơn hàng từ xưởng cơ khí, nhà máy sản xuất, doanh nghiệp tự động hóa và đơn vị bảo trì máy móc tại các địa phương miền Bắc.
🇻🇳 Cung cấp khớp nối trục dạng sao XL tại Miền Trung
HDI cung cấp khớp nối trục động cơ XL tại miền Trung, phục vụ các nhà máy sản xuất, doanh nghiệp cơ khí, tự động hóa, công nghiệp hỗ trợ, năng lượng, đóng tàu, chế biến và các hệ thống máy công nghiệp.
📍 Các tỉnh, thành phố phục vụ
Thanh Hóa ·
Nghệ An ·
Hà Tĩnh ·
Quảng Trị ·
Huế ·
Đà Nẵng ·
Quảng Ngãi ·
Gia Lai ·
Khánh Hòa ·
Đắk Lắk
🏭 Một số khu công nghiệp, khu kinh tế tiêu biểu
KKT Nghi Sơn ·
KCN Lễ Môn ·
KCN Hoàng Mai ·
KKT Đông Nam Nghệ An ·
KCN VSIP Nghệ An ·
KCN Nam Cấm ·
KKT Vũng Áng ·
KCN Formosa Hà Tĩnh ·
KCN Gia Lách ·
KCN Phú Bài ·
KCN Hòa Khánh ·
KCN Liên Chiểu ·
KCN Hòa Cầm ·
KCN Hòa Khánh mở rộng ·
Khu Công nghệ cao Đà Nẵng ·
KCN Chu Lai ·
KKT Dung Quất ·
KCN VSIP Quảng Ngãi ·
KCN Nhơn Hội ·
KCN Phú Tài ·
KCN Nhơn Hòa ·
KCN Suối Dầu ·
KCN Ninh Thủy
Với khách hàng tại miền Trung, HDI hỗ trợ kiểm tra model và thông số từ xa trước khi gửi hàng, giúp doanh nghiệp lựa chọn đúng khớp nối trục dạng sao XL theo đường kính trục, mô-men truyền động và yêu cầu vận hành.
🇻🇳 Cung cấp khớp nối trục dạng sao XL tại Miền Nam
HDI cung cấp khớp nối trục XL tại miền Nam cho các nhà máy, xưởng cơ khí, doanh nghiệp sản xuất, tự động hóa, CNC, băng tải, máy đóng gói và hệ thống truyền động công nghiệp.
📍 Các tỉnh, thành phố phục vụ
TP. Hồ Chí Minh ·
Đồng Nai ·
Tây Ninh ·
Bình Phước ·
Bà Rịa – Vũng Tàu ·
Long An ·
Tiền Giang ·
Bến Tre ·
Vĩnh Long ·
Trà Vinh ·
Đồng Tháp ·
An Giang ·
Kiên Giang ·
Cần Thơ ·
Cà Mau ·
Bạc Liêu ·
Sóc Trăng
🏭 Một số khu công nghiệp tiêu biểu
KCN VSIP ·
KCN Sóng Thần ·
KCN Việt Hương ·
KCN Nam Tân Uyên ·
KCN Tân Uyên ·
KCN Mỹ Phước ·
KCN Bàu Bàng ·
KCN VSIP II ·
KCN Đồng An ·
KCN Tân Đông Hiệp ·
KCN Tây Bắc Củ Chi ·
KCN Tân Bình ·
KCN Vĩnh Lộc ·
KCN Tân Tạo ·
KCN Hiệp Phước ·
KCN Lê Minh Xuân ·
KCN Long Hậu ·
KCN Đức Hòa ·
KCN Nhơn Trạch ·
KCN Amata ·
KCN Long Thành ·
KCN Biên Hòa ·
KCN Gò Dầu ·
KCN Phú Mỹ ·
KCN Mỹ Xuân ·
KCN Châu Đức ·
KCN Cái Mép ·
KCN Trà Nóc ·
KCN Hưng Phú
HDI tiếp nhận đơn hàng từ cả doanh nghiệp lớn và các xưởng sản xuất, xưởng cơ khí, đơn vị bảo trì tại khu vực phía Nam. Các sản phẩm có thể được tư vấn theo model XL, đường kính trục, mô-men truyền động, tốc độ quay và kiểu cố định.
🌎 Cung cấp và giao hàng khớp nối trục XL trên toàn quốc
Không chỉ tập trung tại các thành phố và khu công nghiệp lớn, HDI còn tiếp nhận yêu cầu báo giá và giao
khớp nối trục dạng sao XL
đến các tỉnh thành, huyện, thị xã và khu vực sản xuất trên toàn quốc.
Hà Giang · Cao Bằng · Bắc Kạn · Tuyên Quang · Lào Cai · Yên Bái · Lai Châu · Điện Biên · Sơn La · Hòa Bình · Lạng Sơn · Thái Nguyên · Bắc Giang · Bắc Ninh · Phú Thọ · Vĩnh Phúc · Quảng Ninh · Hải Dương · Hải Phòng · Hưng Yên · Thái Bình · Nam Định · Hà Nam · Ninh Bình
Thanh Hóa · Nghệ An · Hà Tĩnh · Quảng Bình · Quảng Trị · Thừa Thiên Huế · Đà Nẵng · Quảng Nam · Quảng Ngãi · Bình Định · Phú Yên · Khánh Hòa · Ninh Thuận · Bình Thuận · Kon Tum · Gia Lai · Đắk Lắk · Đắk Nông
Lâm Đồng · TP. Hồ Chí Minh · Bình Dương · Đồng Nai · Bà Rịa – Vũng Tàu · Bình Phước · Tây Ninh · Long An · Tiền Giang · Bến Tre · Trà Vinh · Vĩnh Long · Đồng Tháp · An Giang · Kiên Giang · Cần Thơ · Hậu Giang · Sóc Trăng · Bạc Liêu · Cà Mau
Danh sách trên được mở rộng nhằm phục vụ nhu cầu tìm kiếm và cung ứng hàng công nghiệp tại nhiều địa phương,
bao gồm cả các khu vực không tập trung nhiều khu công nghiệp lớn. Khách hàng có thể liên hệ HDI để kiểm tra
giá, tình trạng hàng, thời gian giao và phương án vận chuyển
đến địa chỉ cụ thể.
🔎 Tìm mua khớp nối trục dạng sao XL theo khu vực
Khớp nối trục dạng sao XL Hà Nội ·
khớp nối trục dạng sao XL Bắc Ninh ·
khớp nối trục dạng sao XL Hải Phòng ·
khớp nối trục dạng sao XL Hải Dương ·
khớp nối trục dạng sao XL Hưng Yên ·
khớp nối trục dạng sao XL Bắc Giang ·
khớp nối trục dạng sao XL Thái Nguyên ·
khớp nối trục dạng sao XL Quảng Ninh
Khớp nối trục động cơ XL Thanh Hóa ·
khớp nối trục động cơ XL Nghệ An ·
khớp nối trục động cơ XL Hà Tĩnh ·
khớp nối trục động cơ XL Đà Nẵng ·
khớp nối trục động cơ XL Huế ·
khớp nối trục động cơ XL Quảng Ngãi ·
khớp nối trục động cơ XL Bình Định ·
khớp nối trục động cơ XL Khánh Hòa
Khớp nối trục XL TP. Hồ Chí Minh ·
khớp nối trục XL Đồng Nai ·
khớp nối trục XL Bình Dương ·
khớp nối trục XL Tây Ninh ·
khớp nối trục XL Long An ·
khớp nối trục XL Bà Rịa – Vũng Tàu ·
khớp nối trục XL Cần Thơ ·
khớp nối trục XL An Giang ·
khớp nối trục XL Cà Mau
Ngoài tìm kiếm theo tỉnh thành, khách hàng có thể tìm kiếm theo khu công nghiệp, nhà máy, xưởng cơ khí, đơn vị tự động hóa hoặc khu vực sản xuất. HDI hỗ trợ tư vấn và cung cấp sản phẩm theo nhu cầu thực tế.
🛒 Cách đặt mua khớp nối trục dạng sao XL
- Gửi model XL hoặc hình ảnh sản phẩm cần mua.
- Gửi đường kính trục hoặc đường kính lỗ khớp nối.
- Cung cấp công suất động cơ và tốc độ RPM nếu cần tư vấn lựa chọn.
- Cho biết kích thước rãnh then hoặc yêu cầu lỗ trục đặc biệt nếu có.
- HDI kiểm tra quy cách, model XL/GR và báo giá.
- Xác nhận số lượng, địa chỉ nhận hàng và phương án giao hàng.
- HDI chuẩn bị, kiểm tra, đóng gói và gửi hàng.
Doanh nghiệp, nhà máy, đơn vị bảo trì hoặc nhà thầu cơ khí có nhu cầu số lượng lớn có thể gửi BOQ, danh sách vật tư hoặc bản vẽ để HDI kiểm tra và báo giá theo từng hạng mục.
📞 Cần báo giá khớp nối trục dạng sao XL?
Gửi model XL, kích thước trục, số lượng hoặc hình ảnh sản phẩm.
HDI hỗ trợ tư vấn kỹ thuật, tra cứu khớp nối trục XL – đệm GR, báo giá và giao hàng đến
Hà Nội, Bắc Ninh, Hải Phòng, Hưng Yên, Bắc Giang, Đà Nẵng, Thanh Hóa, Nghệ An, TP. Hồ Chí Minh, Đồng Nai, Bình Dương
và các tỉnh thành khác trên toàn quốc.
⭐ Vì sao chọn HOÀNG ĐĂNG INDUSTRIAL
HOÀNG ĐĂNG INDUSTRIAL (HDI) định hướng trở thành đơn vị cung ứng vật tư, linh kiện và thiết bị công nghiệp phục vụ nhà máy, xưởng cơ khí, doanh nghiệp sản xuất, tự động hóa, CNC và các hệ thống máy móc công nghiệp trên toàn quốc.
Không chỉ cung cấp riêng khớp nối trục dạng sao XL, HDI xây dựng danh mục sản phẩm rộng nhằm hỗ trợ khách hàng tìm kiếm nhiều loại vật tư trong cùng một đơn hàng. Với những sản phẩm chưa có sẵn trên website hoặc các linh kiện có thông số đặc biệt, khách hàng có thể gửi hình ảnh, mã hàng, bản vẽ hoặc yêu cầu kỹ thuật để HDI hỗ trợ tìm kiếm và xác nhận quy cách.
Đúng sản phẩm – đúng thông số – đúng nhu cầu sử dụng là trọng tâm trong quá trình tư vấn và cung ứng của HDI.
🔩 1. Cung ứng đa dạng vật tư và linh kiện công nghiệp
Từ khớp nối trục, vòng bi, bạc lót, ray trượt, con trượt, vít me, linh kiện khí nén, linh kiện thủy lực
đến các sản phẩm cơ khí và phụ tùng máy, HDI hướng đến việc cung cấp nhiều nhóm sản phẩm phục vụ cùng một hệ thống thiết bị.
Điều này giúp doanh nghiệp có thể gửi yêu cầu vật tư theo từng máy hoặc từng dự án thay vì phải tìm kiếm riêng lẻ từng sản phẩm ở nhiều nguồn khác nhau.
🧰 Các nhóm sản phẩm HDI đang cung ứng
⚙️ Khớp nối công nghiệp
Khớp nối trục đàn hồi, khớp nối trục dạng sao XL, khớp nối GR, khớp nối thủy lực và các loại khớp nối truyền động.
🔘 Vòng bi – Bạc lót
Vòng bi công nghiệp, vòng bi nhựa, vòng bi bọc PU, bạc lót tự bôi trơn và bạc lót kỹ thuật.
📏 Linear Motion
Ray trượt, con trượt, vít me bi, đai ốc vít me và linh kiện chuyển động tuyến tính.
💨 Khí nén
Xi lanh khí nén, xi lanh inox, van điện từ, bộ lọc khí, FRL, co nối và phụ kiện khí nén.
💧 Thủy lực
Ống mềm inox, khớp nối thủy lực, đầu nối, phụ kiện và linh kiện phục vụ hệ thống thủy lực.
🔧 Cơ khí truyền động
Puly, xích, nhông, chốt, linh kiện truyền động và nhiều chi tiết cơ khí công nghiệp khác.
🤖 Tự động hóa
Linh kiện cơ khí và phụ trợ cho máy tự động, robot, dây chuyền sản xuất và thiết bị công nghiệp.
🏭 Thiết bị & phụ tùng máy
Các loại linh kiện, phụ tùng và vật tư kỹ thuật phục vụ bảo trì, sửa chữa và chế tạo máy.
🔎 2. Tìm hàng theo yêu cầu – kể cả sản phẩm chưa có trên website
Không phải mọi linh kiện công nghiệp đều có thể được liệt kê đầy đủ trên website. Vì vậy, HDI tiếp nhận các yêu cầu tìm kiếm sản phẩm dựa trên mã hàng, thương hiệu, hình ảnh, kích thước, bản vẽ, mẫu thực tế hoặc thông số kỹ thuật.
📌 Khách hàng chỉ cần gửi:
- Ảnh sản phẩm cần tìm.
- Mã sản phẩm hoặc part number.
- Tên thương hiệu nếu có.
- Kích thước hoặc thông số kỹ thuật.
- Bản vẽ 2D/3D nếu có.
- Số lượng cần mua.
- Thời gian cần hàng.
HDI sẽ dựa trên thông tin khách hàng cung cấp để tra cứu, đối chiếu quy cách và tìm nguồn cung ứng phù hợp, sau đó phản hồi phương án sản phẩm và báo giá.
📋 3. Hỗ trợ tìm nhiều sản phẩm trong cùng một yêu cầu
Đối với nhà máy, xưởng cơ khí và đơn vị bảo trì, nhu cầu thực tế thường không chỉ là một sản phẩm. Một đơn hàng có thể bao gồm vòng bi, khớp nối, vít me, ray trượt, xi lanh khí nén, phụ kiện thủy lực, linh kiện tự động hóa và các chi tiết cơ khí.
Khách hàng có thể gửi trực tiếp danh sách vật tư, BOQ, file Excel hoặc danh sách mã hàng
để HDI hỗ trợ kiểm tra từng hạng mục và tổng hợp nhu cầu cung ứng.
🧠 4. Tư vấn theo thông số kỹ thuật thay vì chỉ dựa vào tên sản phẩm
Với khớp nối trục dạng sao XL và các linh kiện cơ khí truyền động, chỉ biết tên sản phẩm đôi khi chưa đủ để xác định đúng quy cách.
HDI ưu tiên thu thập các thông tin như đường kính trục, mô-men truyền động, tốc độ RPM, công suất, kích thước, môi trường làm việc và yêu cầu lắp đặt để hỗ trợ lựa chọn.
Đường kính & quy cách
Thông số vận hành
Máy & hệ thống
Model XL & đệm GR
🚚 5. Cung ứng và giao hàng cho khách hàng trên toàn quốc
HDI hướng đến phục vụ khách hàng tại Hà Nội, Bắc Ninh, Hải Phòng, Hưng Yên, Hải Dương, Thái Nguyên, Quảng Ninh và các tỉnh miền Bắc; Thanh Hóa, Nghệ An, Hà Tĩnh, Đà Nẵng, Quảng Ngãi, Khánh Hòa và khu vực miền Trung; TP. Hồ Chí Minh, Bình Dương, Đồng Nai, Tây Ninh, Bà Rịa – Vũng Tàu, Cần Thơ và các tỉnh miền Nam.
Bên cạnh các khu công nghiệp lớn, HDI cũng tiếp nhận yêu cầu từ xưởng cơ khí, nhà máy, đơn vị bảo trì, doanh nghiệp sản xuất và khách hàng tại các địa phương khác trên toàn quốc.
🤝 6. Đồng hành từ một linh kiện đến cả danh sách vật tư
HDI không giới hạn yêu cầu ở một sản phẩm cụ thể. Nếu doanh nghiệp đang cần khớp nối trục dạng sao XL cùng với các linh kiện khác cho một máy hoặc một dự án, khách hàng có thể gửi toàn bộ danh sách để HDI hỗ trợ kiểm tra.
Khớp nối XL + đệm GR + vòng bi + ray trượt + vít me + xi lanh khí nén + van + phụ kiện + linh kiện cơ khí.
Mục tiêu là tạo ra một đầu mối thuận tiện để doanh nghiệp tìm hàng – kiểm tra thông số – nhận báo giá – đặt hàng – nhận hàng cho nhiều nhóm vật tư công nghiệp.
🔎 Cần tìm khớp nối XL hoặc linh kiện công nghiệp?
Không xác định được model cũng không sao.
Hãy gửi cho HDI hình ảnh, mã hàng, bản vẽ, kích thước trục hoặc yêu cầu kỹ thuật.
HDI hỗ trợ tra cứu khớp nối trục dạng sao XL, khớp nối trục động cơ XL, khớp nối trục XL, khớp nối trục GR
và tìm nguồn cung ứng theo nhu cầu thực tế.
🧠 FAQ – Câu hỏi thường gặp về khớp nối trục dạng sao XL
Tổng hợp những câu hỏi thường gặp khi lựa chọn, lắp đặt và sử dụng khớp nối trục dạng sao XL, khớp nối trục động cơ XL và khớp nối trục đàn hồi. Nhấn vào từng câu hỏi để xem câu trả lời chi tiết.
🔎 Chưa tìm thấy câu trả lời?
Gửi cho HDI hình ảnh, mã sản phẩm, kích thước trục hoặc bản vẽ.
Đội ngũ HDI hỗ trợ tra cứu khớp nối trục dạng sao XL,
khớp nối trục động cơ XL,
khớp nối trục GR và các linh kiện công nghiệp liên quan theo nhu cầu.

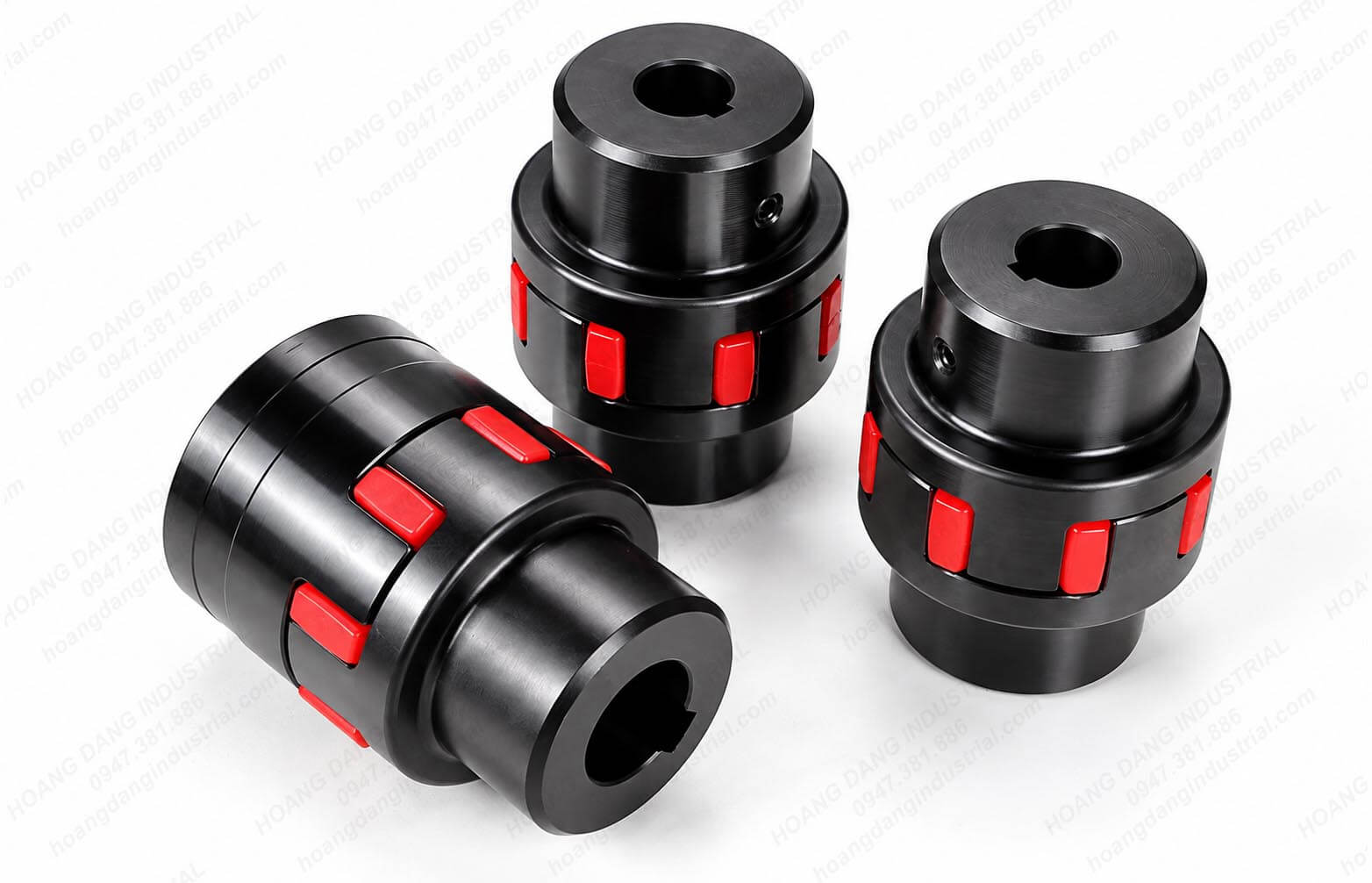

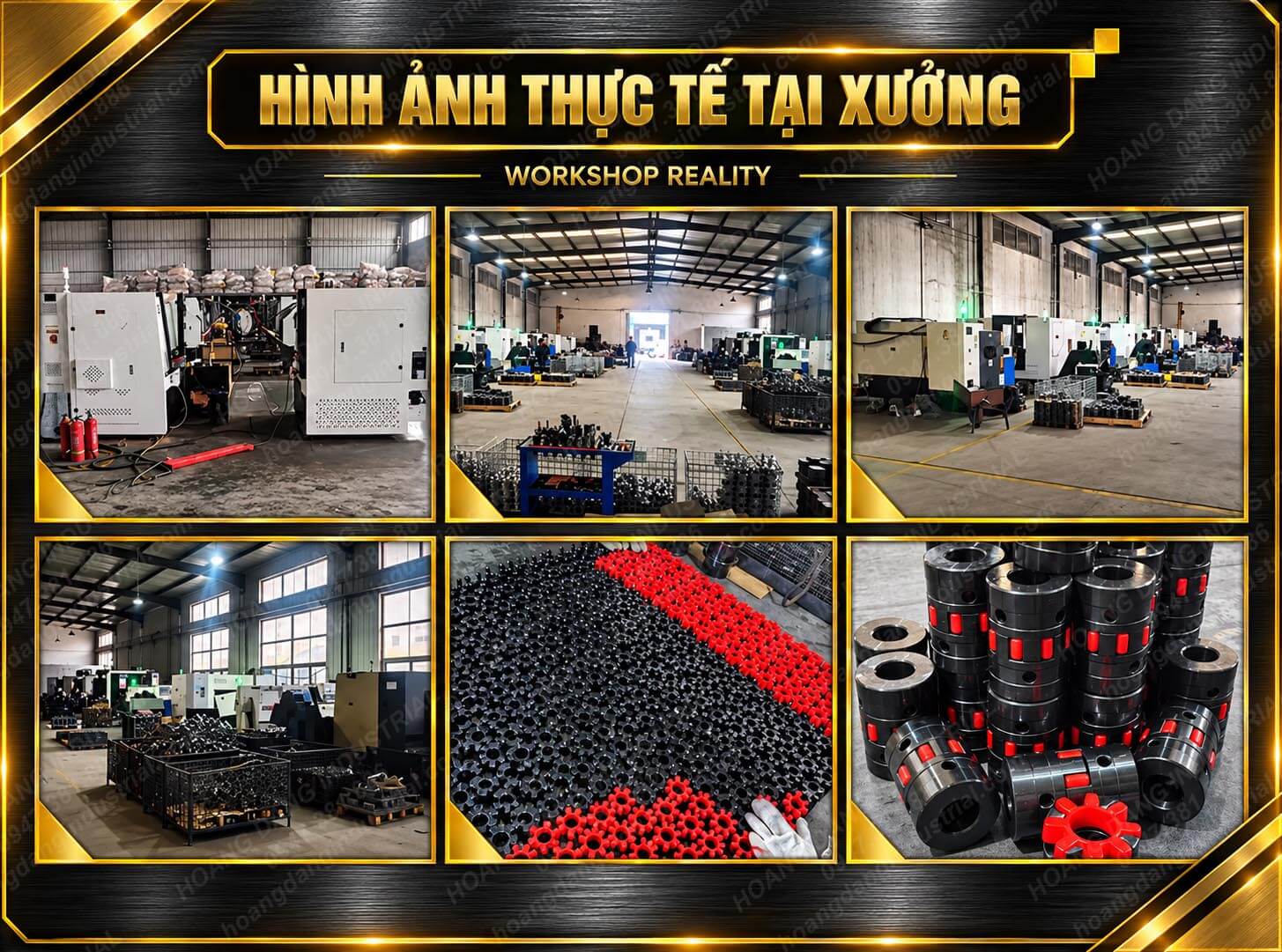

🖼️ Hình ảnh khớp nối trục dạng sao XL
Hình ảnh thực tế giúp khách hàng dễ dàng nhận biết khớp nối trục dạng sao XL, cấu tạo đệm đàn hồi PU, các kiểu lắp đặt và nhiều kích thước khác nhau trong dòng khớp nối trục XL. HDI cung cấp nhiều model từ XL0 đến XL14, hỗ trợ tra cứu thông số và lựa chọn cấu hình theo kích thước trục thực tế.
📞 Cần tra model hoặc xác định kích thước?
Gửi hình ảnh máy, đường kính trục hoặc bản vẽ để HDI hỗ trợ tra cứu khớp nối trục XL, khớp nối trục GR và tư vấn khớp nối mềm dạng sao XL phù hợp.
🔎 Từ khóa liên quan – Khớp nối trục dạng sao XL
Tổng hợp hệ thống từ khóa SEO liên quan đếnkhớp nối trục dạng sao XL
bao gồm từ khóa chính, từ khóa khách hàng thường sử dụng khi tìm mua, từ khóa theo cấu tạo – vật liệu, model XL, đệm GR/PU, thông số kỹ thuật, ứng dụng, gia công, thay thế, bảo trì, khu vực địa lý, khu công nghiệp và các thuật ngữ kỹ thuật tiếng Anh.
⭐ 1. Từ khóa chính
khớp nối trục dạng sao XLkhớp nối trục động cơ XLkhớp nối trục XLkhớp nối trục GRkhớp nối mềm dạng sao XLkhớp nối sao XLkhớp nối nhện XLkhớp nối đàn hồi XLkhớp nối trục đàn hồi XLkhớp nối truyền động XL
🛒 2. Từ khóa khách hàng tìm mua
mua khớp nối trục dạng sao XLmua khớp nối trục XLmua khớp nối trục động cơ XLmua khớp nối mềm dạng sao XLgiá khớp nối trục dạng sao XLbáo giá khớp nối trục XL
giá khớp nối trục động cơ XLbáo giá khớp nối mềm dạng sao XLkhớp nối trục XL chính hãngkhớp nối trục XL công nghiệpnhà cung cấp khớp nối trục XLnhà cung cấp khớp nối công nghiệpđơn vị cung cấp khớp nối trụcđại lý khớp nối công nghiệp
🔩 3. Từ khóa về cấu tạo & vật liệu
khớp nối thép 45#khớp nối thép cacbon 45#khớp nối carbon steelkhớp nối PUkhớp nối đàn hồi PUđệm PU khớp nốiđệm đàn hồi khớp nốiđệm hoa mai PUspider PUspider khớp nốijaw couplingflexible jaw couplingelastomer couplingelastic couplingkhớp nối hai mảnhkhớp nối hai đầu trục
⚙️ 4. Từ khóa theo kiểu lắp & cố định trục
khớp nối định vítkhớp nối kiểu định vítkhớp nối vít cố địnhkhớp nối kẹp trụckhớp nối kiểu kẹp trụckhớp nối clampkhớp nối trục clampkhớp nối trục bắt vítkhớp nối có vít định vịkhớp nối trục không thenkhớp nối có rãnh thenkhớp nối rãnh then
📐 5. Từ khóa kỹ thuật & thông số
thông số khớp nối trục XLthông số khớp nối trục dạng sao XLkích thước khớp nối XLkích thước khớp nối trục XLđường kính khớp nối XLđường kính lỗ khớp nối XL
mô men xoắn khớp nối XLmô men khớp nối XLtorque coupling XLtải trọng khớp nối XLtốc độ quay khớp nối XLRPM khớp nối XLlỗ H7 khớp nốirãnh then khớp nối XLrãnh then JS9độ đồng tâm khớp nốiđộ lệch tâm khớp nốiđộ lệch góc khớp nốisai lệch trục khớp nốichiều dài khớp nối XLđường kính ngoài khớp nối XL
🔢 6. Từ khóa theo model XL
khớp nối XLkhớp nối XL0khớp nối XL1khớp nối XL2khớp nối XL3khớp nối XL4khớp nối XL5khớp nối XL6khớp nối XL7khớp nối XL8khớp nối XL9khớp nối XL10khớp nối XL11khớp nối XL12khớp nối XL13khớp nối XL14XL jaw couplingXL flexible coupling
🟥 7. Từ khóa theo đệm hoa mai / Spider / GR
đệm hoa mai khớp nốiđệm hoa mai PUđệm đàn hồi PU khớp nốinhện khớp nốinhện PU khớp nốispider PUspider khớp nối XLđệm GR khớp nối
GR14GR19GR24GR28GR38GR42GR48GR55GR65GR75GR90GR100GR110GR125GR140
🏭 8. Từ khóa theo ứng dụng
khớp nối trục động cơkhớp nối trục động cơ XLkhớp nối motorkhớp nối máy bơmkhớp nối bơmkhớp nối băng tảikhớp nối máy CNCkhớp nối máy tự độngkhớp nối robotkhớp nối máy đóng góikhớp nối dây chuyền sản xuấtkhớp nối máy công nghiệpkhớp nối thiết bị tự động hóakhớp nối truyền độngkhớp nối truyền động cơ khíkhớp nối trục máy công nghiệpkhớp nối cơ khí
🧠 9. Từ khóa tìm kiếm theo nhu cầu kỹ thuật
chọn khớp nối trụccách chọn khớp nốicách chọn khớp nối trục XLtính mô men khớp nốitính torque khớp nốichọn size khớp nối XLchọn model khớp nối XL
chọn khớp nối theo đường kính trụcchọn khớp nối theo công suấtchọn khớp nối theo RPMkhớp nối giảm rungkhớp nối chống rungkhớp nối bù sai lệchkhớp nối giảm chấnkhớp nối truyền mô menkhớp nối tốc độ caokhớp nối tải cao
🧰 10. Từ khóa gia công & tùy chỉnh
gia công khớp nối XLgia công lỗ khớp nối XLgia công lỗ trục khớp nốikhớp nối gia công theo yêu cầukhớp nối gia công theo bản vẽkhớp nối lỗ theo yêu cầukhớp nối lỗ đặc biệtkhớp nối không rãnh thenkhớp nối gia công rãnh thenkhớp nối theo mẫukhớp nối theo bản vẽgia công trục khớp nốigia công trục theo yêu cầugia công rãnh then trục
🔄 11. Từ khóa thay thế & bảo trì
thay khớp nối trục XLthay khớp nối dạng saothay đệm khớp nốithay đệm PU khớp nốiđệm GR thay thếphụ tùng khớp nối XLphụ kiện khớp nối XLbảo trì khớp nối XLkiểm tra khớp nối XLkhớp nối bị rungđệm PU bị mònđệm khớp nối bị hỏngkhớp nối thay thếkhớp nối thay thế tương đương
📍 12. Từ khóa địa phương
khớp nối trục dạng sao XL Hà Nộikhớp nối trục XL Bắc Ninhkhớp nối trục động cơ XL Hải Phòngkhớp nối trục XL Hải Dươngkhớp nối trục XL Hưng Yênkhớp nối trục XL Bắc Giang
khớp nối trục XL Thái Nguyênkhớp nối trục XL Quảng Ninhkhớp nối trục XL Thanh Hóakhớp nối trục XL Nghệ Ankhớp nối trục XL Hà Tĩnhkhớp nối trục XL Huếkhớp nối trục XL Đà Nẵng
khớp nối trục XL Quảng Ngãikhớp nối trục XL Khánh Hòakhớp nối trục XL TP Hồ Chí Minhkhớp nối trục XL Đồng Naikhớp nối trục XL Bình Dươngkhớp nối trục XL Tây Ninhkhớp nối trục XL Long Ankhớp nối trục XL Cần Thơ
🏭 13. Từ khóa theo khu công nghiệp
khớp nối trục XL KCN Thăng Longkhớp nối trục XL KCN Quang Minhkhớp nối trục động cơ XL KCN Nội Bàikhớp nối trục XL KCN Quế Võkhớp nối trục XL KCN Yên Phongkhớp nối trục XL KCN VSIP Bắc Ninhkhớp nối trục XL KCN Tiên Sơnkhớp nối trục XL KCN Quang Châukhớp nối trục XL KCN Yên Mỹkhớp nối trục XL KCN Thăng Long II
khớp nối trục XL KCN Tràng Duệkhớp nối trục XL KCN Đình Vũkhớp nối trục XL KCN Chu Laikhớp nối trục XL KKT Dung Quấtkhớp nối trục XL KCN Hòa Khánhkhớp nối trục XL KCN Liên Chiểukhớp nối trục XL KCN VSIP Nghệ Ankhớp nối trục XL KCN Sóng Thầnkhớp nối trục XL KCN VSIPkhớp nối trục XL KCN Mỹ Phướckhớp nối trục XL KCN Bàu Bàngkhớp nối trục XL KCN Tân Tạo
khớp nối trục XL KCN Nhơn Trạchkhớp nối trục XL KCN Long Thành
🌐 14. Từ khóa kỹ thuật tiếng Anh
XL flexible couplingXL jaw couplingstar type flexible couplingflexible jaw couplingjaw couplingelastomer jaw couplingPU jaw couplingurethane spider couplingcoupling spidershaft couplingflexible shaft couplingmotor shaft couplingindustrial shaft couplingcoupling insertcoupling borecoupling keywaycoupling torquecoupling RPMcoupling misalignment
🔎 15. Từ khóa khách hàng dùng khi cần HDI tìm hàng
tìm khớp nối theo hình ảnhtìm khớp nối theo mã hàngtìm khớp nối theo kích thướctìm khớp nối theo bản vẽtìm linh kiện công nghiệptìm vật tư công nghiệptìm phụ tùng máytìm linh kiện cơ khítìm linh kiện tự động hóatìm hàng cơ khí theo mẫutìm hàng công nghiệp theo hình ảnhtìm hàng theo yêu cầuđặt hàng linh kiện công nghiệp
đặt hàng vật tư công nghiệptìm sản phẩm theo mãtìm sản phẩm theo thông sốtìm linh kiện theo bản vẽHDI tìm hàng theo yêu cầu
🎯 Tìm đúng sản phẩm – đúng model – đúng thông số
HDI cung cấp khớp nối trục dạng sao XL, khớp nối trục động cơ XL, khớp nối trục XL, khớp nối trục GR và khớp nối mềm dạng sao XL.
Khách hàng có thể gửi mã hàng, hình ảnh, đường kính trục, bản vẽ hoặc thông số kỹ thuật để HDI hỗ trợ tra cứu model, đệm GR và cấu hình lỗ trục phù hợp.
📊 Internal Link – Sản phẩm & giải pháp liên quan
Khớp nối trục dạng sao XL là linh kiện thuộc nhóm truyền động cơ khí, thường được sử dụng để kết nối trục động cơ với trục của máy hoặc cơ cấu truyền động. Trong thực tế, một máy hoặc dây chuyền sản xuất thường cần kết hợp nhiều nhóm linh kiện như
vòng bi, bạc lót, ray trượt, con trượt, vít me, xi lanh khí nén, phụ kiện thủy lực, phụ kiện cơ khí và thiết bị tự động hóa.
Vì vậy, khách hàng đang tìm mua khớp nối trục động cơ XL, khớp nối trục XL hoặc khớp nối mềm dạng sao XL có thể tham khảo thêm các nhóm sản phẩm liên quan của HOÀNG ĐĂNG INDUSTRIAL. HDI hỗ trợ tìm hàng theo mã sản phẩm, hình ảnh, kích thước, bản vẽ hoặc yêu cầu kỹ thuật.
Khám phá đầy đủ các dòng khớp nối trục công nghiệp
phục vụ truyền động cơ khí, kết nối trục động cơ – máy và các hệ thống máy móc công nghiệp.
⚙️ 1. Nhóm sản phẩm truyền động – cơ khí liên quan
Đây là những nhóm sản phẩm có mối liên hệ trực tiếp với
khớp nối trục dạng sao XL trong các hệ thống truyền động, cơ cấu máy và thiết bị công nghiệp.
💨 2. Khí nén – xi lanh – van điện từ
Nếu hệ thống sử dụng động cơ, khớp nối trục động cơ XL, cơ cấu truyền động và tự động hóa, khách hàng có thể đồng thời cần đến xi lanh khí nén, van điện từ và các phụ kiện khí nén.
HDI có riêng nhóm sản phẩm xi lanh – khí nén – van điện từ để phục vụ các hệ thống máy tự động.
💧 3. Phụ kiện thủy lực – ống mềm – đầu nối
Trong các hệ thống máy công nghiệp, bên cạnh phần truyền động cơ khí sử dụng khớp nối trục XL, còn có thể sử dụng ống mềm inox, đầu nối, khớp nối thủy lực và phụ kiện thủy lực.
Đây là nhóm sản phẩm liên quan khi khách hàng cần đồng bộ nhiều hạng mục vật tư cho một thiết bị hoặc dây chuyền.
🧱 4. Vật liệu & phụ trợ công nghiệp
Ngoài linh kiện cơ khí và truyền động, HDI còn cung cấp các nhóm vật liệu và sản phẩm phụ trợ phục vụ sản xuất, gia công và bảo trì máy móc.
Các nhóm này có thể được sử dụng đồng bộ cùng khớp nối mềm dạng sao XL trong quá trình chế tạo và bảo trì thiết bị.
🔗 5. Các sản phẩm khách hàng thường tìm cùng khớp nối
Khi khách hàng tìm khớp nối trục dạng sao XL, nhu cầu thực tế thường liên quan đến cả cụm truyền động hoặc hệ thống máy. Vì vậy, HDI có thể hỗ trợ tìm thêm các sản phẩm như:
Vòng bi cầu, vòng bi inox, vòng bi mâm xoay, gối bi.
Bạc lót JDB, SF1, bạc đồng, bạc tự bôi trơn.
Ray trượt, con trượt tuyến tính, thanh trượt CNC.
Vít me bi, đai ốc vít me, bàn trượt tuyến tính.
Xi lanh inox, xi lanh tiêu chuẩn, van điện từ.
Ống mềm inox, đầu nối, khớp nối và phụ kiện thủy lực.
Puly, xích, nhông, chốt và phụ kiện máy.
Linh kiện phục vụ máy tự động và dây chuyền sản xuất.
🔎 Không thấy sản phẩm? HDI hỗ trợ tìm hàng theo yêu cầu
Danh mục trên website không phải toàn bộ sản phẩm HDI có thể cung ứng. Với các linh kiện chưa được đăng tải, khách hàng có thể gửi hình ảnh, mã hàng, thương hiệu, kích thước, bản vẽ hoặc mẫu thực tế.
HDI hỗ trợ tra cứu và tìm nguồn cung ứng đối với nhiều nhóm vật tư công nghiệp, linh kiện cơ khí, truyền động, khí nén, thủy lực và tự động hóa.
Khách hàng có thể gửi:
🔢 Mã hàng |
📐 Kích thước |
📄 Bản vẽ |
🏷️ Thương hiệu |
📦 Số lượng
🏭 6. Khám phá thêm hệ sinh thái sản phẩm HDI
HOÀNG ĐĂNG INDUSTRIAL đang phát triển hệ thống cung ứng nhiều nhóm
vật tư công nghiệp và linh kiện máy móc, từ cơ khí truyền động đến khí nén, thủy lực và tự động hóa.
Khách hàng đang tìm khớp nối trục GR hoặc khớp nối mềm dạng sao XL có thể xem thêm các danh mục dưới đây:
🔎 Cần tìm thêm linh kiện cho máy hoặc dây chuyền?
Không chỉ khớp nối trục dạng sao XL.
Anh/chị có thể gửi cho HDI hình ảnh, mã hàng, bản vẽ, danh sách vật tư hoặc BOQ.
HDI hỗ trợ tra cứu và tìm nguồn cung ứng nhiều nhóm
vật tư công nghiệp, linh kiện cơ khí, truyền động, khí nén, thủy lực và tự động hóa.
🏭 Xem toàn bộ sản phẩm HDI
📋 Gửi yêu cầu báo giá
☎️ Hotline 0947 381 886
💬 Gửi mã hàng qua Zalo
Đánh giá
Chưa có đánh giá nào.
