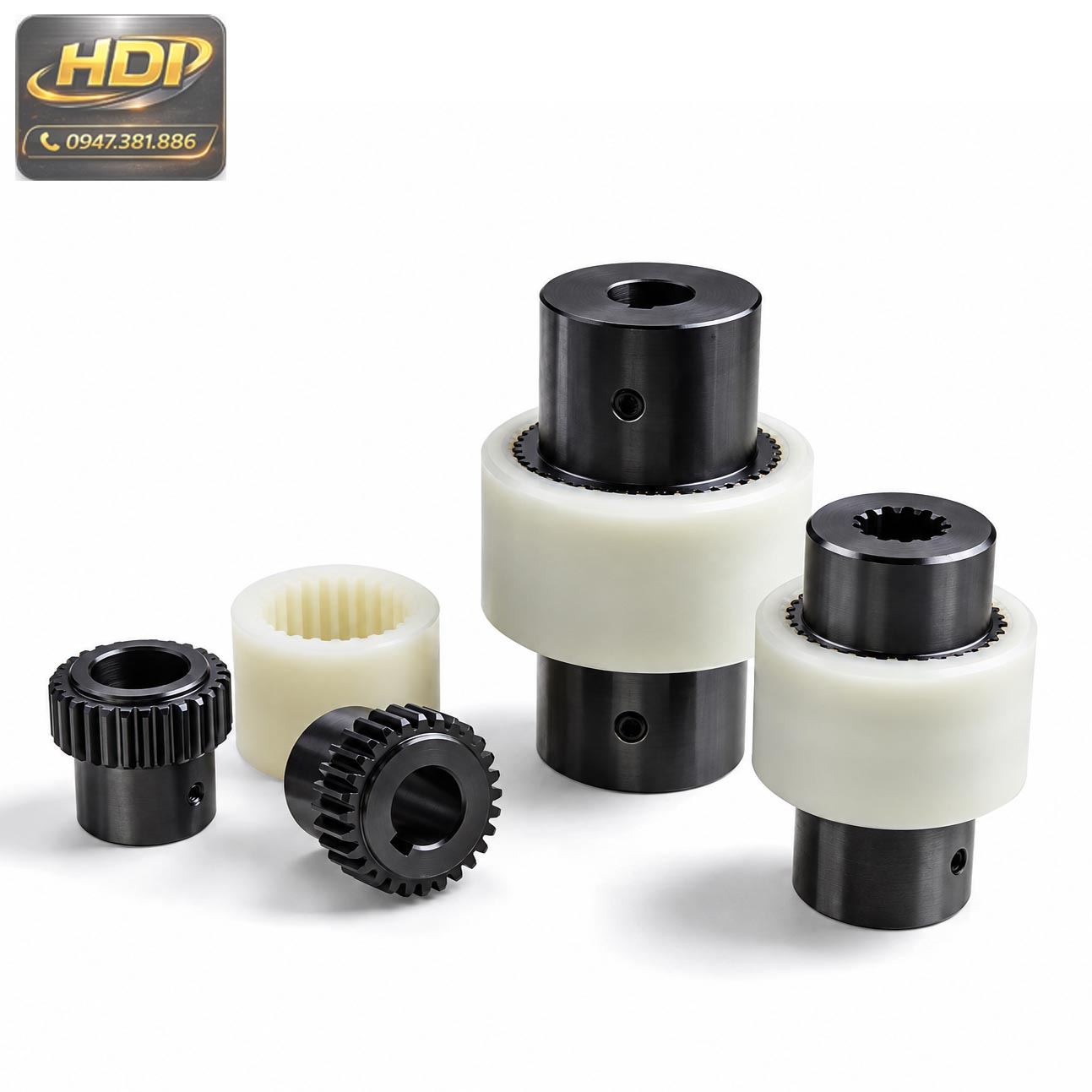

🔩 Khớp nối răng vỏ nhựa NL là gì?
Khớp nối răng vỏ nhựa NL là một loại khớp nối truyền động cơ khí dùng để liên kết hai trục quay và truyền mô-men xoắn từ trục chủ động sang trục bị động. Cấu tạo cơ bản gồm hai hub thép có răng ngoài và một bạc nylon có răng trong bao quanh phần răng của hai hub. Khi lắp ráp, các răng ngoài của hub ăn khớp với răng trong của bạc nylon, tạo thành liên kết truyền động giữa hai trục.
Về nguyên lý, khớp nối bánh răng NL truyền lực thông qua sự ăn khớp giữa răng ngoài bằng kim loại và răng trong của khớp nối răng nylon NL. Phần bạc nylon đóng vai trò là bộ phận liên kết đàn hồi, giúp hệ thống truyền động vận hành êm hơn và có khả năng hấp thụ một phần rung động, va đập trong quá trình làm việc.
Nhờ cấu tạo gọn gồm hub răng và bạc nylon, khớp nối trục NL được sử dụng trong nhiều hệ thống truyền động công nghiệp. Tùy model, đường kính lỗ, số răng, mô đun và yêu cầu lắp đặt, có thể lựa chọn quy cách phù hợp với trục động cơ, hộp giảm tốc, máy bơm, quạt và các thiết bị cơ khí khác.

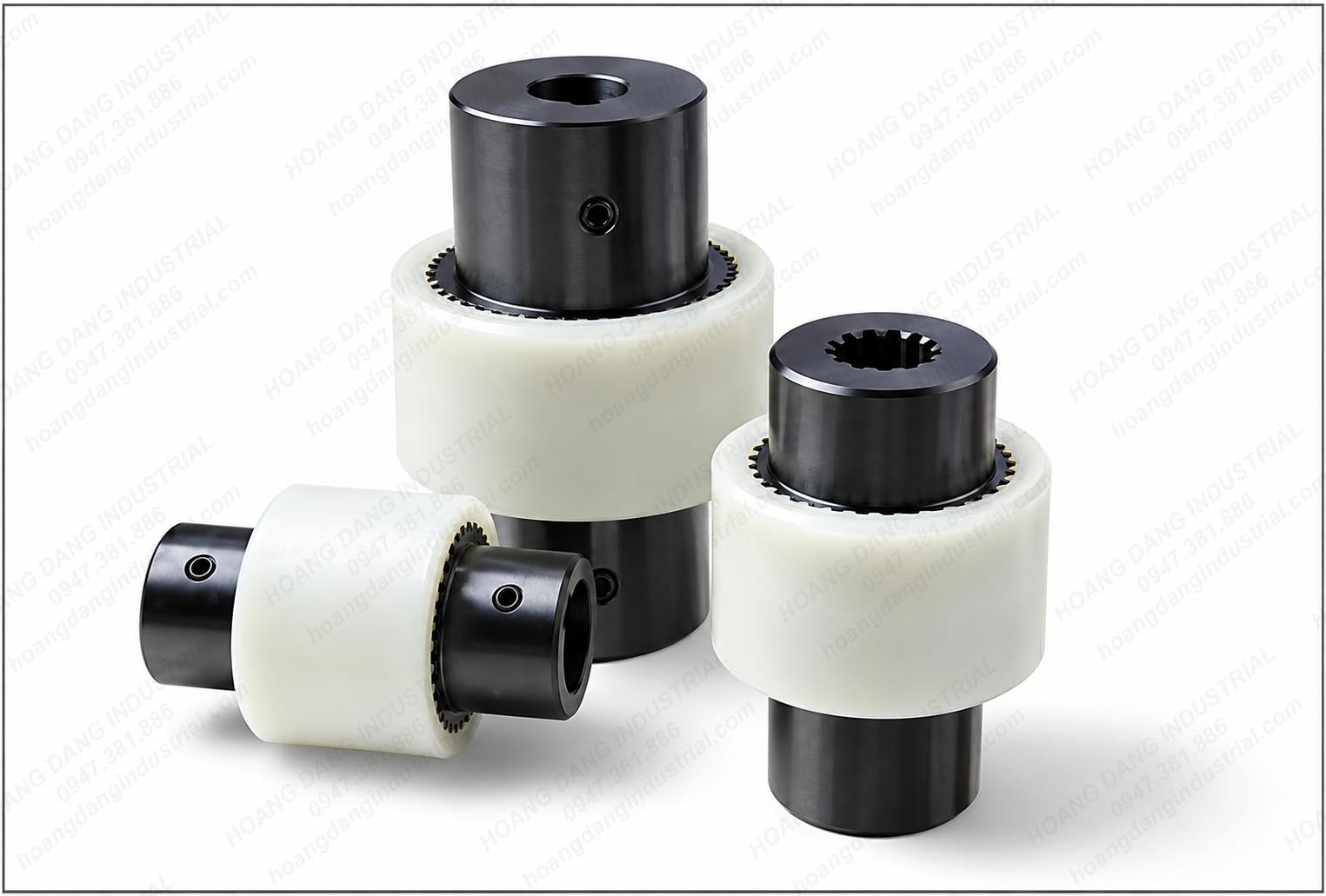

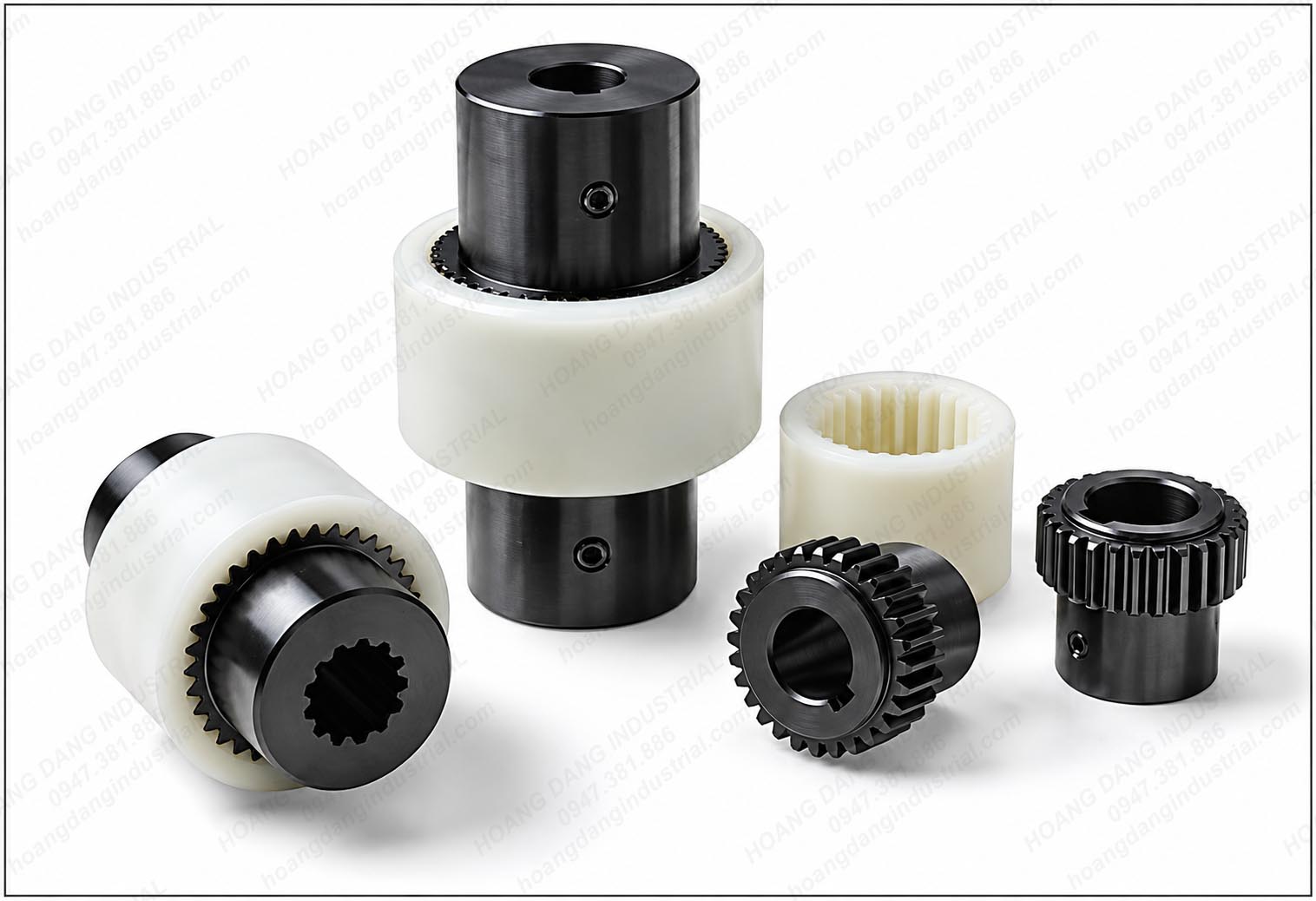

Cấu tạo thực tế của khớp nối răng vỏ nhựa NL
⚙️ Cấu tạo cơ bản của khớp nối nylon NL
Chi tiết kim loại lắp với trục chủ động hoặc trục bị động, đảm nhiệm truyền mô-men xoắn.
Phần vỏ nhựa có các răng trong tương ứng với răng ngoài của hai hub.
Các răng trong và răng ngoài phối hợp để truyền chuyển động quay giữa hai trục.

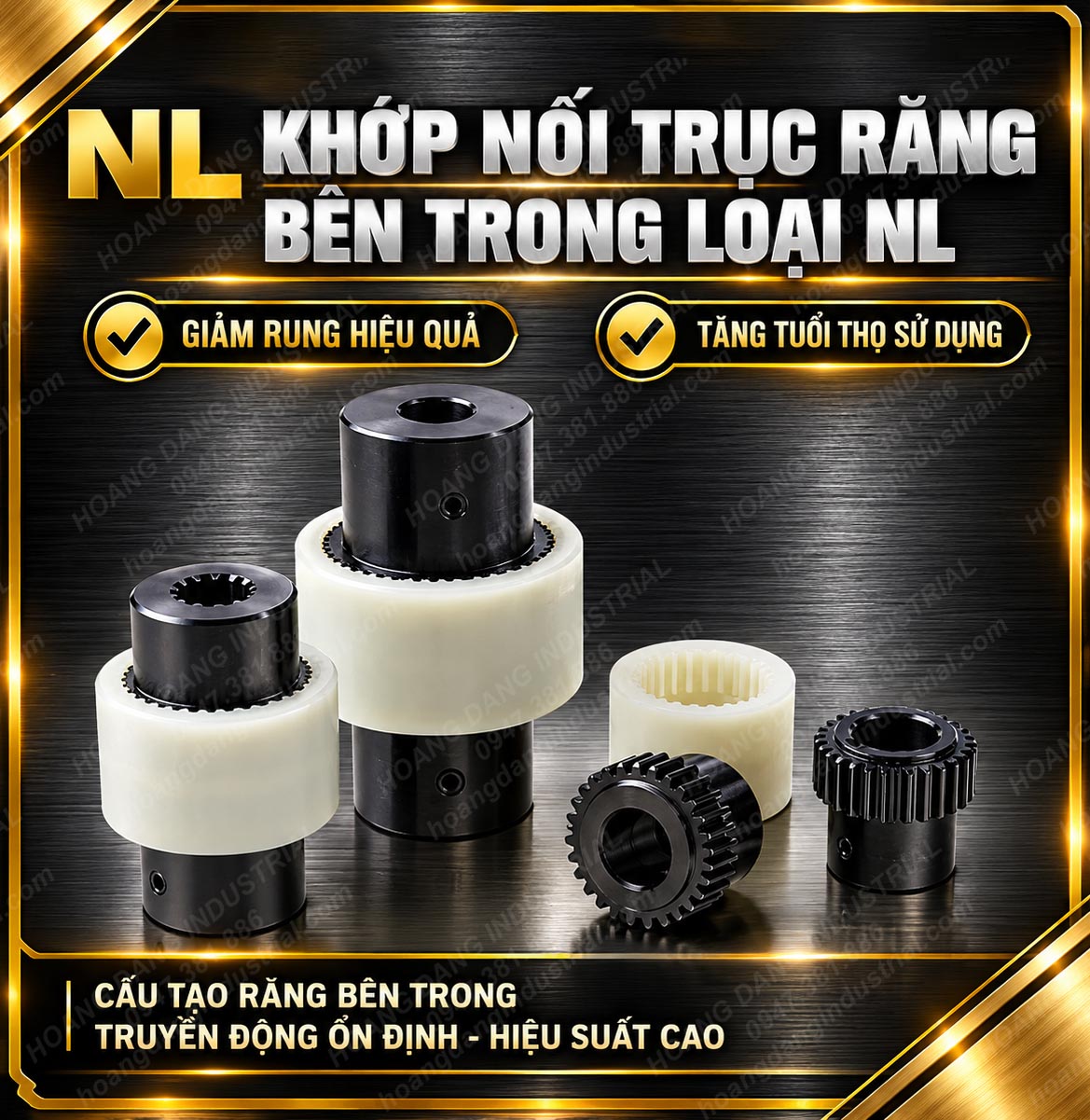

⭐ Đặc điểm & ưu điểm nổi bật của khớp nối răng vỏ nhựa NL
Khớp nối răng vỏ nhựa NL nổi bật nhờ cấu tạo gồm các hub kim loại có răng ngoài kết hợp với bạc nylon có răng trong. Cơ cấu ăn khớp này vừa đảm nhiệm truyền mô-men xoắn, vừa tạo khả năng làm việc linh hoạt hơn so với kết nối trục cứng. Đây là đặc điểm quan trọng giúp khớp nối bánh răng NL phù hợp với nhiều hệ thống truyền động cơ khí công nghiệp.
Phần bạc nylon có khả năng hấp thụ một phần rung động và va đập trong quá trình truyền động, đồng thời thiết kế nylon của dòng khớp nối này có ưu điểm vận hành với yêu cầu bôi trơn thấp hoặc không cần bôi trơn tùy cấu hình sản phẩm. Nhờ đó, khớp nối răng nylon NL có kết cấu gọn, dễ lắp đặt và thuận tiện khi kiểm tra, thay thế bạc nylon.
🔧 Những ưu điểm đáng chú ý của khớp nối trục NL
📌 Vì sao bạc nylon là bộ phận quan trọng?
Trong khớp nối răng vỏ nhựa NL, bạc nylon không chỉ đóng vai trò bao ngoài mà còn là bộ phận có răng trong trực tiếp ăn khớp với răng của hai hub. Đặc tính của vật liệu nylon góp phần tạo khả năng giảm rung, giảm tiếng ồn và hạn chế nhu cầu bảo dưỡng bằng dầu mỡ trong các cấu hình phù hợp. Vì vậy, khi thay thế bạc, cần xác định chính xác model NL, số răng, đường kính ngoài, chiều cao và mô đun để bảo đảm khả năng ăn khớp với hub hiện có.
Gửi cho HDI đường kính trục, đường kính lỗ, chiều dài trục, số răng, mô đun hoặc hình ảnh bộ khớp nối đang sử dụng. Kỹ thuật HDI hỗ trợ tra cứu model và tư vấn quy cách phù hợp.
🧩 Cấu tạo & nguyên lý làm việc của khớp nối răng vỏ nhựa NL
Khớp nối răng vỏ nhựa NL được cấu tạo theo dạng khớp nối bánh răng NL, gồm hai hub răng bằng thép ở hai phía và một bạc nylon dạng ống có răng trong bao phủ hai bánh răng. Kết cấu này tạo thành một khớp nối trục NL nhỏ gọn, có khả năng truyền mô-men xoắn đồng thời hỗ trợ giảm rung và bù một phần sai lệch giữa hai trục.

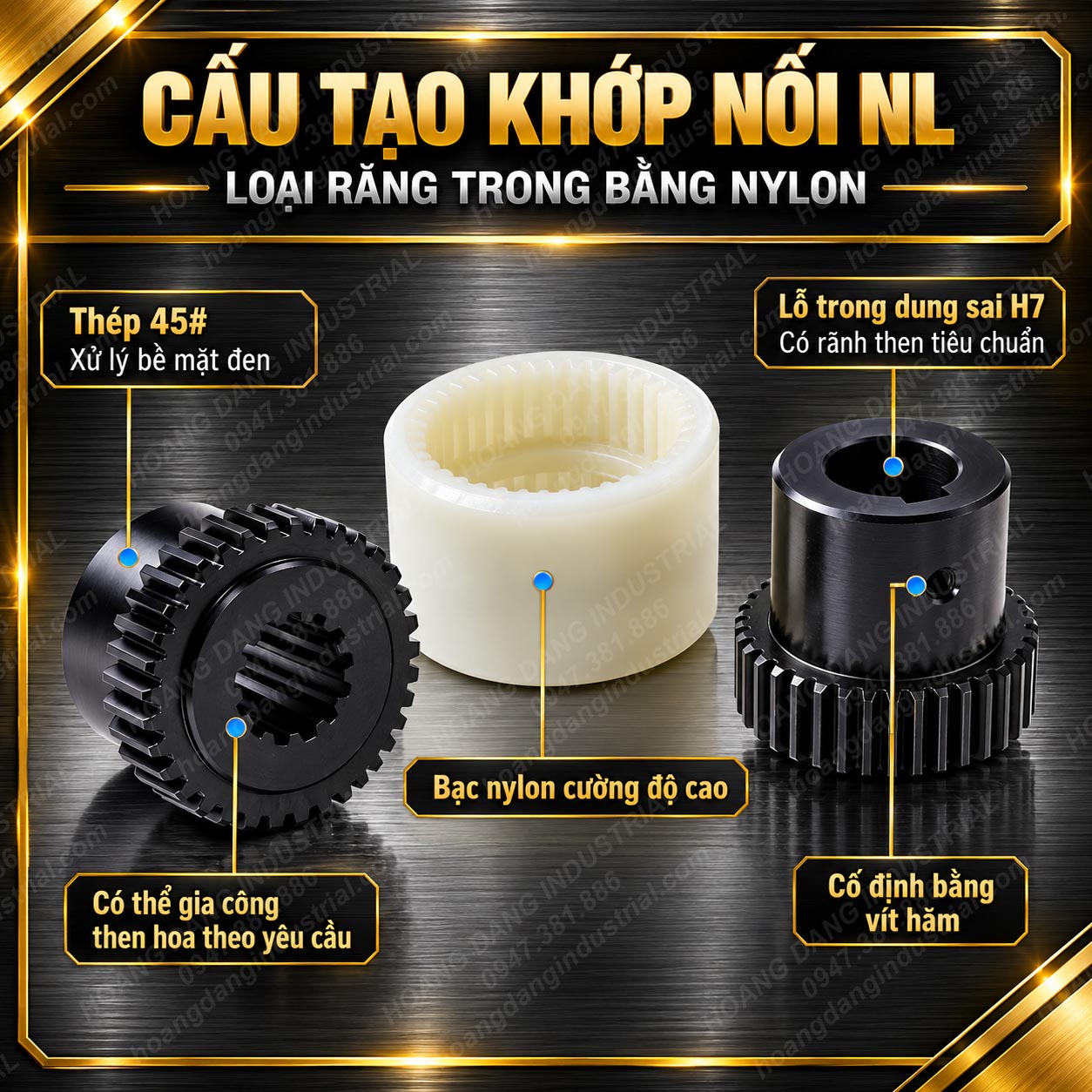

1. Cấu tạo của khớp nối răng vỏ nhựa NL
Cấu tạo của khớp nối răng nylon NL tập trung vào ba bộ phận chính: hub răng thép bên trái, bạc nylon răng trong ở giữa và hub răng thép bên phải. Khi lắp ráp, hai hub được đưa vào hai đầu của bạc nylon, các răng ngoài của hub ăn khớp với hệ thống răng trong của bạc.
Hub được chế tạo bằng thép 45#, có hệ thống răng ngoài để ăn khớp với bạc nylon và truyền mô-men xoắn từ trục vào khớp nối.
Bạc nylon là bộ phận trung gian có răng trong, bao phủ hai hub răng và tạo liên kết truyền động giữa hai phía của khớp nối nylon.
Hub có lỗ trong dung sai H7, rãnh then tiêu chuẩn và được cố định bằng vít hãm; theo yêu cầu có thể gia công then hoa.
2. Nguyên lý làm việc của khớp nối răng vỏ nhựa NL
Khi động cơ hoặc thiết bị dẫn động quay, mô-men xoắn được truyền từ trục thứ nhất vào hub răng thép. Các răng ngoài của hub ăn khớp với răng trong của bạc nylon NL, sau đó truyền chuyển động sang hub phía đối diện và tiếp tục truyền đến trục bị dẫn.
3. Khả năng giảm rung và bù sai lệch trục
Trong quá trình truyền động, bạc nylon đóng vai trò là phần tử trung gian giữa hai hub thép. Vật liệu này giúp hệ thống làm việc êm hơn, đồng thời hỗ trợ hấp thụ một phần rung động và va đập phát sinh trong quá trình vận hành. Kết cấu răng cũng cho phép khớp nối trục NL làm việc với một mức sai lệch trục nhất định.
⚙️ Truyền mô-men xoắn
Răng hub và răng trong bạc nylon ăn khớp để truyền chuyển động quay giữa hai trục.
〰️ Giảm rung & giảm chấn
Bạc nylon hỗ trợ hấp thụ một phần rung động và va đập trong quá trình truyền động.
↔️ Bù sai lệch trục
Kết cấu răng cho phép khớp nối thích nghi với một mức sai lệch nhất định giữa hai trục.
🔧 Dễ tháo lắp
Cấu tạo dạng hub – bạc nylon thuận tiện cho việc kiểm tra, bảo trì và thay thế bạc khi cần.
Với cấu trúc hub thép 45# + bạc nylon răng trong, khớp nối răng vỏ nhựa NL phù hợp cho các hệ thống cần truyền động giữa hai trục, giảm rung và thiết kế nhỏ gọn. HDI có thể tư vấn lựa chọn model NL theo đường kính trục, số răng, mô đun, chiều dài trục và đường kính lỗ.
📐 Cần chọn đúng model NL?
Gửi cho HDI đường kính 2 trục, chiều dài trục, kích thước lỗ, số răng hoặc hình ảnh khớp nối đang sử dụng. HDI hỗ trợ đối chiếu model và thông số phù hợp.

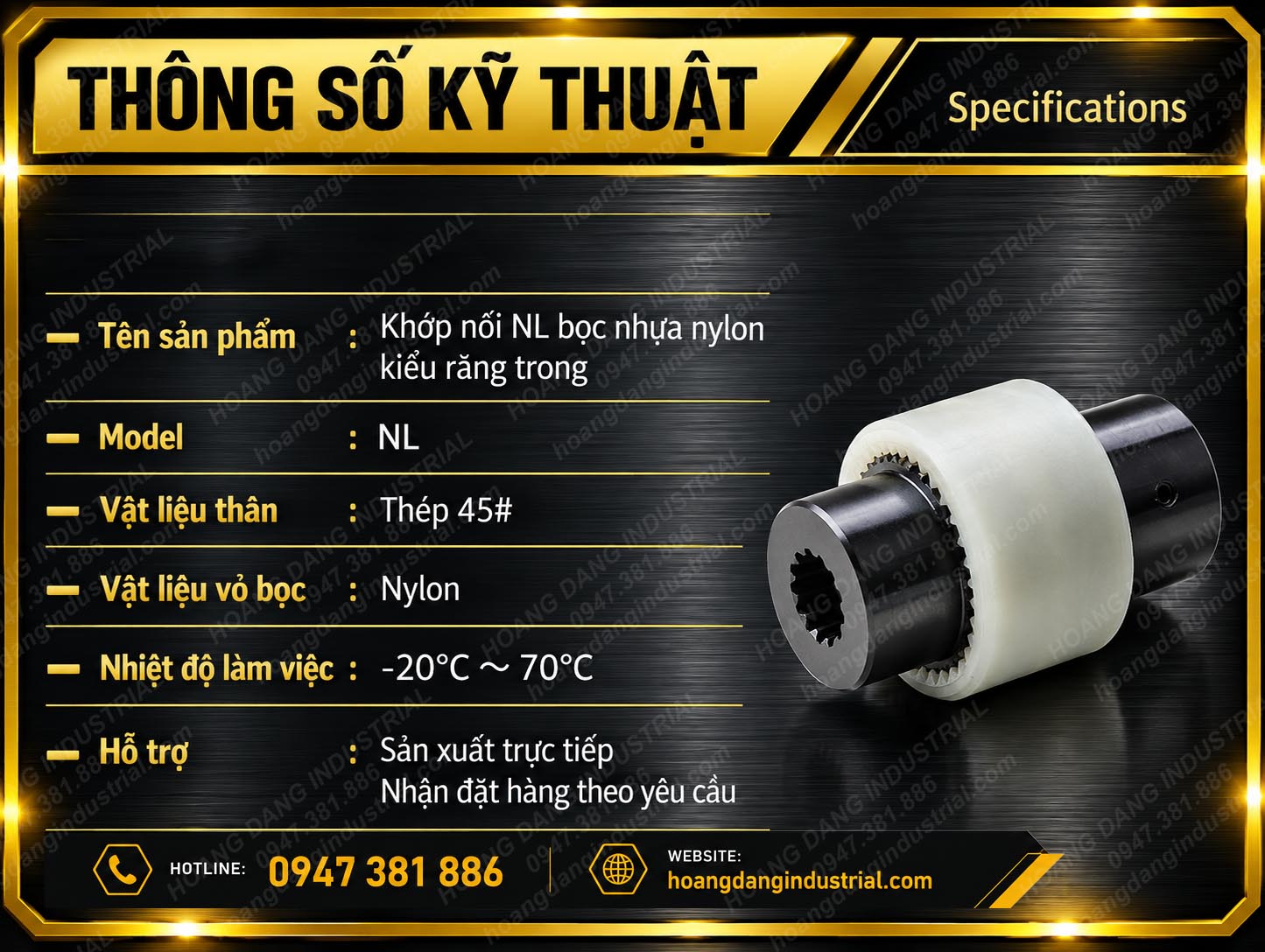

📐 Thông số kỹ thuật & vật liệu khớp nối răng vỏ nhựa NL
Khớp nối răng vỏ nhựa NL là dòng khớp nối bánh răng NL sử dụng kết cấu hub thép kết hợp với bạc nylon răng trong. Theo thông tin kỹ thuật của sản phẩm, phần thân sử dụng thép 45#, phần vỏ bọc sử dụng nylon, model sản phẩm là NL và nhiệt độ làm việc được công bố trong khoảng -20°C ~ 70°C.
Khớp nối NL bọc nhựa nylon kiểu răng trong
NL
Thép 45#
Nylon
-20°C ~ 70°C
Hub răng thép + bạc nylon răng trong

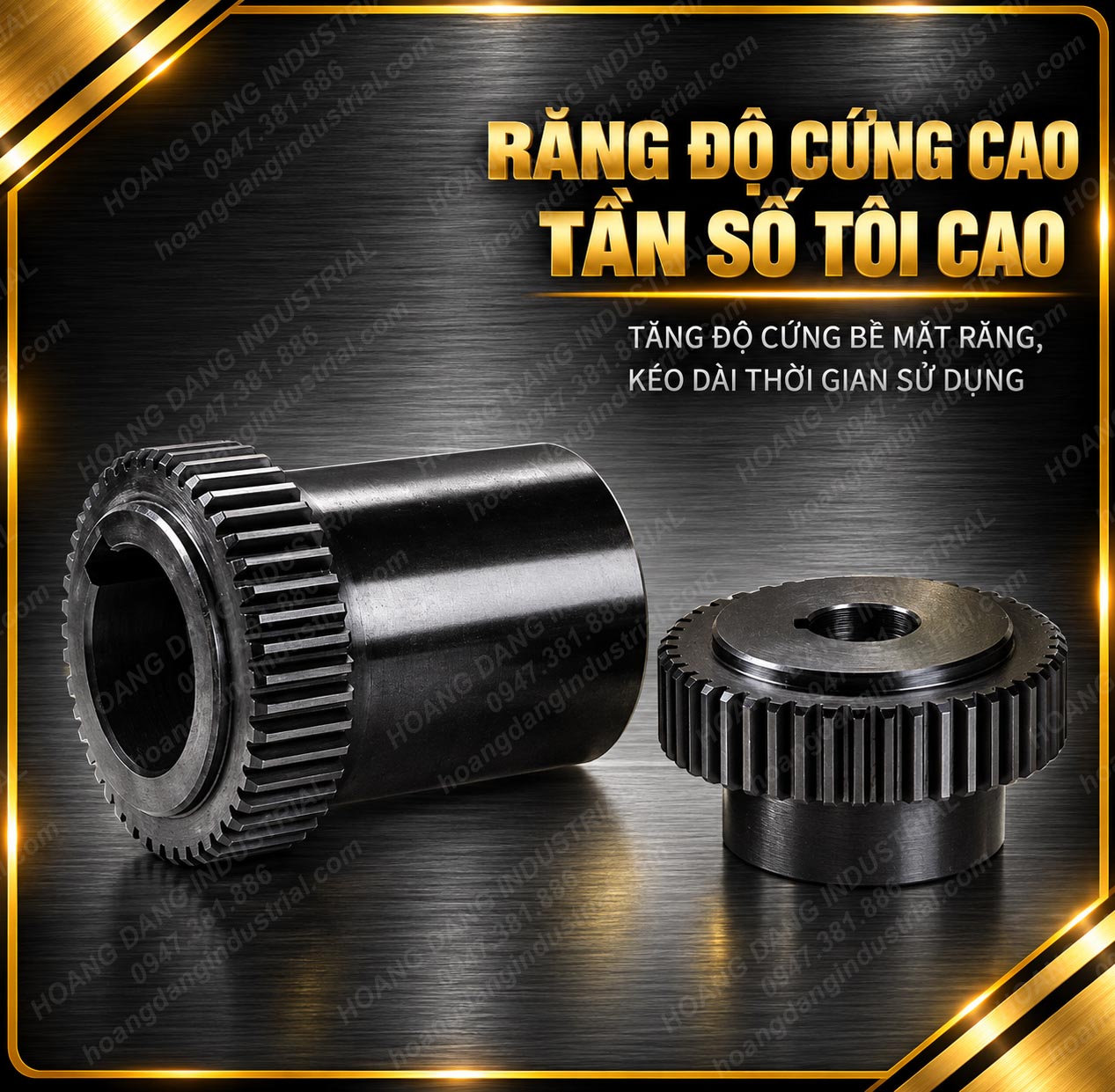

🔩 Vật liệu thép 45# – nền tảng cho phần hub răng
Hai hub của khớp nối răng vỏ nhựa NL sử dụng thép 45#, đảm nhiệm chức năng liên kết với hai trục và truyền mô-men xoắn thông qua hệ thống răng. Bề mặt hub được xử lý theo cấu hình sản phẩm, giúp tạo kết cấu chắc chắn cho cụm khớp nối trục NL.
Đặc điểm phần hub thép:
- Vật liệu thân: thép 45#.
- Gia công dạng hub có răng ngoài để ăn khớp với bạc nylon.
- Hỗ trợ truyền mô-men xoắn giữa hai trục.
- Có thể lựa chọn đường kính lỗ phù hợp với kích thước trục thực tế.
- Có thể gia công theo yêu cầu đối với một số cấu hình đặc biệt.
🦾 Bạc nylon – bộ phận truyền động răng trong
Bạc nylon là bộ phận đặc trưng của khớp nối răng nylon NL. Phần bạc có hệ thống răng trong để ăn khớp với răng ngoài của hai hub thép. Khi lắp hoàn chỉnh, bạc nylon bao phủ phần răng của hai hub và tạo thành một cụm truyền động kín gọn.
◉ Răng trong chính xác
Tạo liên kết ăn khớp với bánh răng ngoài của hai hub thép.
◉ Vật liệu nylon
Tạo phần tử trung gian giữa hai hub kim loại trong hệ thống truyền động.
◉ Kết cấu tháo lắp
Thuận tiện kiểm tra và thay thế bạc khi cần bảo trì hệ thống.
📏 Dải model và lựa chọn kích thước
Dòng khớp nối bánh răng NL được sử dụng theo nhiều kích thước khác nhau. Các model trong bảng thông số gồm NL2 đến NL9, với đường kính ngoài, số răng, mô đun, đường kính lỗ và khả năng truyền mô-men xoắn thay đổi theo từng model.
| Model | Ø Ngoài HD | Chiều cao LH | Số răng | E | Công suất phù hợp | Mô-men danh định |
|---|---|---|---|---|---|---|
| NL2 | 55 mm | 40 mm | 28 | 6 mm | 1.5 kW | 100 N·m |
| NL3 | 65 mm | 42 mm | 25/34 | 8 mm | 4 kW | 160 N·m |
| NL4 | 84 mm | 48 mm | 32/45 | 9 mm | 7.5 kW | 250 N·m |
| NL5 | 94 mm | 49 mm | 36/38 | 10 mm | 15 kW | 315 N·m |
| NL6 | 98 mm | 50 mm | 32/40 | 10 mm | 22 kW | 400 N·m |
| NL7 | 113 mm | 55 mm | 36/45 | 12 mm | 30 kW | 630 N·m |
| NL8 | 139 mm | 71 mm | 31/36/45 | 14 mm | 55 kW | 1.250 N·m |
| NL9 | 174 mm | 95 mm | 45/46 | 16 mm | 90 kW | 2.000 N·m |
Để lựa chọn đúng khớp nối nylon, nên cung cấp cho HDI các thông tin gồm: model NL, đường kính hai trục, đường kính lỗ D1/D2, chiều dài trục, số răng, mô đun và công suất động cơ. Với các trường hợp đặc biệt, HDI có thể tiếp nhận yêu cầu gia công kích thước theo thực tế lắp đặt.
🔧 Cần kiểm tra model NL trước khi đặt hàng?
Anh/chị có thể gửi đường kính trục, kích thước lỗ, công suất động cơ hoặc hình ảnh khớp nối đang sử dụng để HDI hỗ trợ đối chiếu thông số và tư vấn model phù hợp.
bạc nylon NLvỏ nhựa nylonnylon sleeve couplingnylon gear couplingthép 45#lỗ H7rãnh thenmô đun bánh răngđường kính trục
📏 Kích thước & quy cách khớp nối răng vỏ nhựa NL
Khớp nối răng vỏ nhựa NL được cung cấp theo nhiều kích thước từ NL2 đến NL9, đáp ứng các yêu cầu khác nhau về đường kính trục, đường kính ngoài, chiều dài trục, số răng và mô đun. Việc lựa chọn đúng quy cách của khớp nối bánh răng NL cần dựa trên kích thước thực tế của hai trục và yêu cầu truyền động của máy.

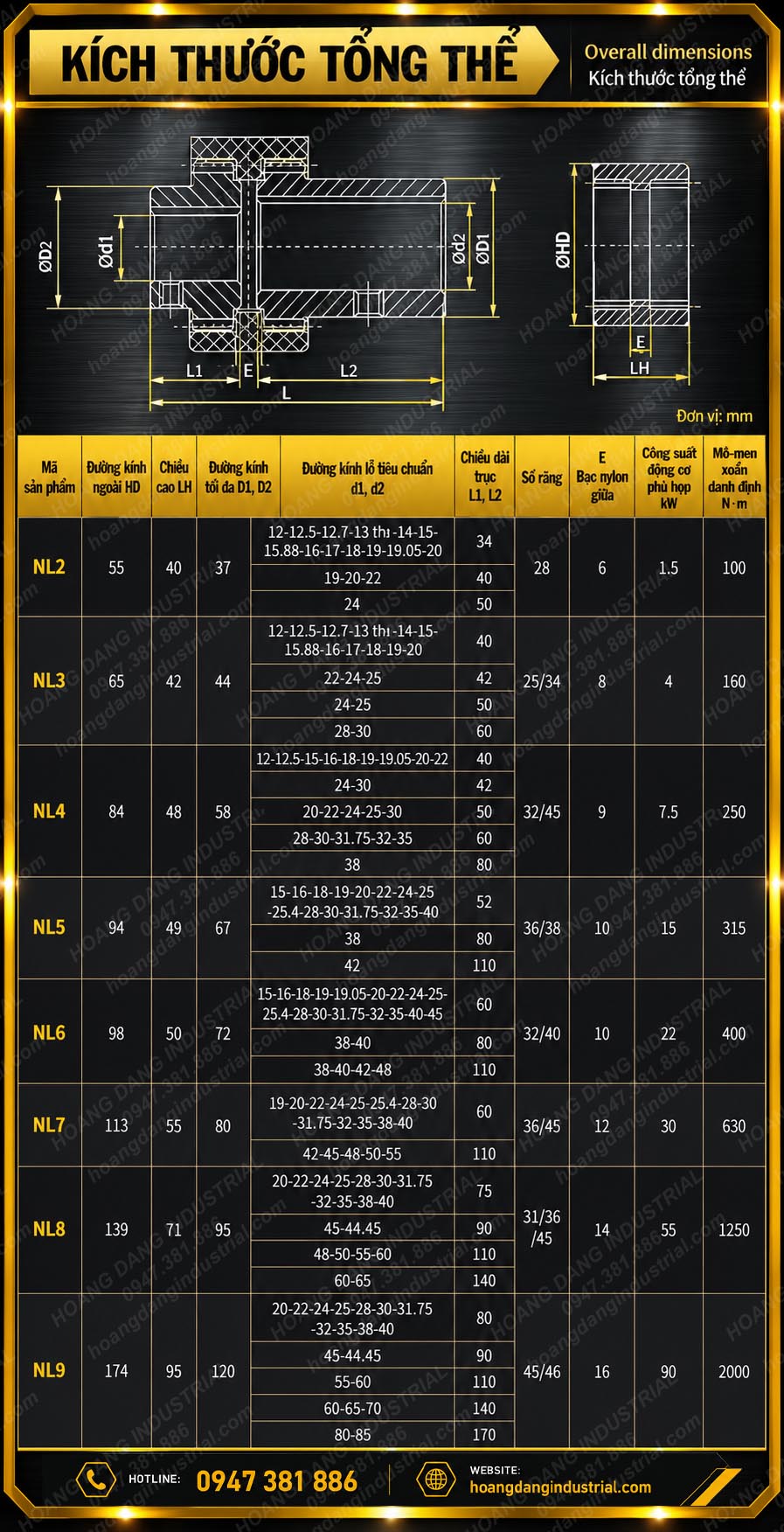

📐 Bảng kích thước tổng thể khớp nối trục NL
Bảng dưới đây thể hiện các thông số chính của khớp nối trục NL, bao gồm đường kính ngoài HD, chiều cao LH, đường kính lỗ tối đa D1/D2, các lựa chọn đường kính lỗ tiêu chuẩn d1/d2, chiều dài trục L1/L2, số răng, bề rộng bạc nylon E, công suất động cơ phù hợp và mô-men xoắn danh định.
| Model | ØHD (mm) |
LH (mm) |
Lỗ tối đa D1/D2 (mm) |
Lỗ tiêu chuẩn d1/d2 (mm) |
L1/L2 (mm) |
Số răng | E (mm) |
Công suất (kW) |
Mô-men (N·m) |
|---|---|---|---|---|---|---|---|---|---|
| NL2 | 55 | 40 | 37 | 12–12.5–12.7–13 then–14–15–15.88–16–17–18–19–19.05–20 19–20–22 24 |
34 / 40 / 50 | 28 | 6 | 1.5 | 100 |
| NL3 | 65 | 42 | 44 | 12–12.5–12.7–13 then–14–15–15.88–16–17–18–19–20 22–24–25 24–25 28–30 |
40 / 42 / 50 / 60 | 25 / 34 | 8 | 4 | 160 |
| NL4 | 84 | 48 | 58 | 12–12.5–15–16–18–19–19.05–20–22–24–30 24–30 20–22–24–25–30 28–30–31.75–32–35 38 |
40 / 42 / 50 / 60 / 80 | 32 / 45 | 9 | 7.5 | 250 |
| NL5 | 94 | 49 | 67 | 15–16–18–19–20–22–24–25–25.4–28–30–31.75–32–35–40 38 42 |
52 / 80 / 110 | 36 / 38 | 10 | 15 | 315 |
| NL6 | 98 | 50 | 72 | 15–16–18–19–19.05–20–22–24–25–25.4–28–30–31.75–32–35–40–45 38–40 38–40–42–48 |
60 / 80 / 110 | 32 / 40 | 10 | 22 | 400 |
| NL7 | 113 | 55 | 80 | 19–20–22–24–25–25.4–28–30–31.75–32–35–38–40 42–45–48–50–55 |
60 / 110 | 36 / 45 | 12 | 30 | 630 |
| NL8 | 139 | 71 | 95 | 20–22–24–25–28–30–31.75–32–35–38–40 45–44.45 48–50–55–60 60–65 |
75 / 90 / 110 / 140 | 31 / 36 / 45 | 14 | 55 | 1.250 |
| NL9 | 174 | 95 | 120 | 20–22–24–25–28–30–31.75–32–35–38–40 45–44.45 55–60 60–65–70 80–85 |
80 / 90 / 110 / 140 / 170 | 45 / 46 | 16 | 90 | 2.000 |
📌 Lưu ý khi đọc bảng kích thước
- HD: đường kính ngoài của khớp nối.
- LH: chiều cao của cụm bạc nylon.
- D1/D2: đường kính lỗ tối đa của hai phía.
- d1/d2: các lựa chọn đường kính lỗ tiêu chuẩn.
- L1/L2: chiều dài trục tương ứng hai phía.
- E: bề rộng phần rãnh giữa của bạc nylon.
- Mô-men xoắn danh định: thông số tham chiếu theo từng model trong bảng sản phẩm.

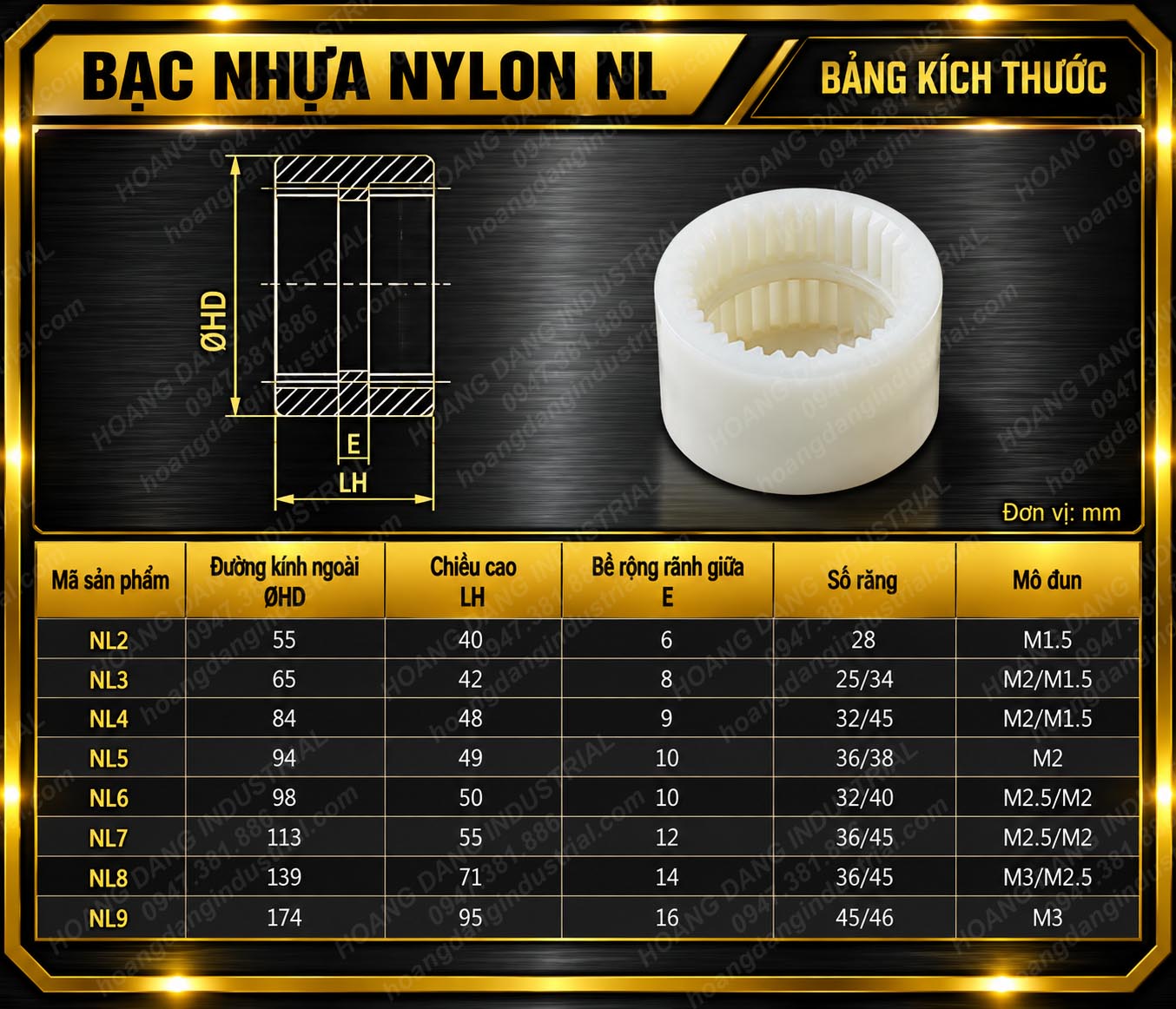

🦾 Bảng kích thước bạc nhựa nylon NL
Ngoài kích thước tổng thể của cụm khớp nối, khớp nối nylon còn được lựa chọn theo kích thước riêng của bạc nylon NL. Các thông số quan trọng gồm đường kính ngoài ØHD, chiều cao LH, bề rộng rãnh giữa E, số răng và mô đun.
| Model | ØHD (mm) |
LH (mm) |
E (mm) |
Số răng | Mô đun |
|---|---|---|---|---|---|
| NL2 | 55 | 40 | 6 | 28 | M1.5 |
| NL3 | 65 | 42 | 8 | 25 / 34 | M2 / M1.5 |
| NL4 | 84 | 48 | 9 | 32 / 45 | M2 / M1.5 |
| NL5 | 94 | 49 | 10 | 36 / 38 | M2 |
| NL6 | 98 | 50 | 10 | 32 / 40 | M2.5 / M2 |
| NL7 | 113 | 55 | 12 | 36 / 45 | M2.5 / M2 |
| NL8 | 139 | 71 | 14 | 36 / 45 | M3 / M2.5 |
| NL9 | 174 | 95 | 16 | 45 / 46 | M3 |
Khi đặt khớp nối răng vỏ nhựa NL, không nên chỉ dựa vào đường kính ngoài. Cần đối chiếu đồng thời đường kính lỗ hai phía, chiều dài trục, số răng, mô đun, công suất động cơ và mô-men xoắn để xác định đúng model và quy cách.
📞 Gửi kích thước – HDI hỗ trợ đối chiếu model
Nếu chưa xác định được NL2, NL3, NL4, NL5, NL6, NL7, NL8 hay NL9, anh/chị chỉ cần gửi đường kính hai trục, chiều dài trục hoặc hình ảnh khớp nối đang sử dụng. HDI hỗ trợ kiểm tra quy cách và tư vấn theo thông số thực tế.
NL2NL3NL4NL5NL6NL7NL8NL9đường kính trụcmô đunsố răngđường kính lỗkhớp nối trục NL

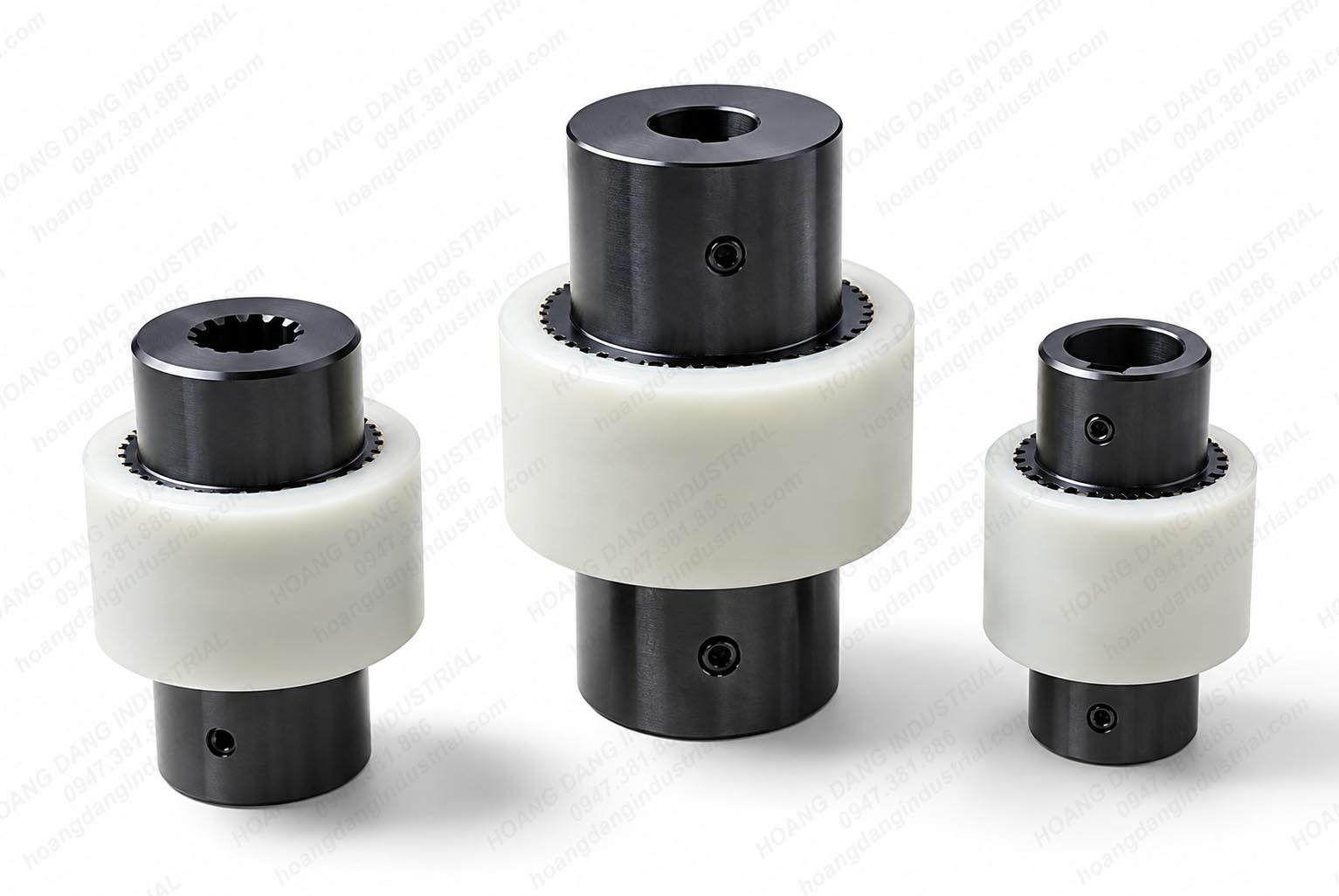

📦 Model & phân loại sản phẩm khớp nối răng vỏ nhựa NL
Dòng khớp nối răng vỏ nhựa NL được phân loại theo các model từ NL2 đến NL9. Mỗi model có kích thước, số răng, mô đun, đường kính lỗ, chiều dài trục, công suất động cơ phù hợp và mô-men xoắn danh định khác nhau. Vì vậy, lựa chọn khớp nối bánh răng NL cần căn cứ vào thông số thực tế của hệ thống thay vì chỉ dựa trên đường kính ngoài.
🔩 Các model khớp nối trục NL
| Model | Ø Ngoài HD | LH | Số răng | E bạc nylon | Mô đun bạc | Công suất | Mô-men danh định |
|---|---|---|---|---|---|---|---|
| NL2 | 55 mm | 40 mm | 28 | 6 mm | M1.5 | 1.5 kW | 100 N·m |
| NL3 | 65 mm | 42 mm | 25 / 34 | 8 mm | M2 / M1.5 | 4 kW | 160 N·m |
| NL4 | 84 mm | 48 mm | 32 / 45 | 9 mm | M2 / M1.5 | 7.5 kW | 250 N·m |
| NL5 | 94 mm | 49 mm | 36 / 38 | 10 mm | M2 | 15 kW | 315 N·m |
| NL6 | 98 mm | 50 mm | 32 / 40 | 10 mm | M2.5 / M2 | 22 kW | 400 N·m |
| NL7 | 113 mm | 55 mm | 36 / 45 | 12 mm | M2.5 / M2 | 30 kW | 630 N·m |
| NL8 | 139 mm | 71 mm | 36 / 45 | 14 mm | M3 / M2.5 | 55 kW | 1.250 N·m |
| NL9 | 174 mm | 95 mm | 45 / 46 | 16 mm | M3 | 90 kW | 2.000 N·m |
🧩 Phân loại theo kích thước và nhu cầu truyền động
Nhóm model kích thước nhỏ đến trung bình, với mô-men danh định từ 100 đến 250 N·m theo bảng thông số.
Nhóm model trung bình, mô-men danh định trong bảng từ 315 đến 630 N·m, phù hợp để lựa chọn theo đường kính trục và công suất thực tế.
Nhóm model kích thước lớn hơn, với mô-men danh định lần lượt 1.250 N·m và 2.000 N·m theo bảng sản phẩm.
🦾 Phân loại theo bạc nylon NL
Bên cạnh model của toàn bộ khớp nối răng vỏ nhựa NL, phần bạc nylon NL cũng có quy cách tương ứng từ NL2 đến NL9. Kích thước bạc được xác định thông qua đường kính ngoài ØHD, chiều cao LH, bề rộng rãnh giữa E, số răng và mô đun.
M1.5 · 28 răng
M2/M1.5 · 25/34 răng
M2/M1.5 · 32/45 răng
M2 · 36/38 răng
M2.5/M2 · 32/40 răng
M2.5/M2 · 36/45 răng
M3/M2.5 · 36/45 răng
M3 · 45/46 răng
Khi cần thay thế hoặc đặt mới khớp nối nylon, nên kiểm tra tối thiểu đường kính hai trục, đường kính lỗ D1/D2, chiều dài L1/L2, công suất động cơ và yêu cầu mô-men xoắn. Nếu đang có bạc cũ hoặc khớp nối mẫu, có thể đo ØHD, LH, E, số răng và mô đun để đối chiếu model.
🔧 Không chắc đang dùng model NL nào?
Gửi cho HDI hình ảnh khớp nối, đường kính trục hoặc kích thước bạc nylon. HDI hỗ trợ đối chiếu NL2–NL9 và tư vấn quy cách phù hợp với hệ thống thực tế.

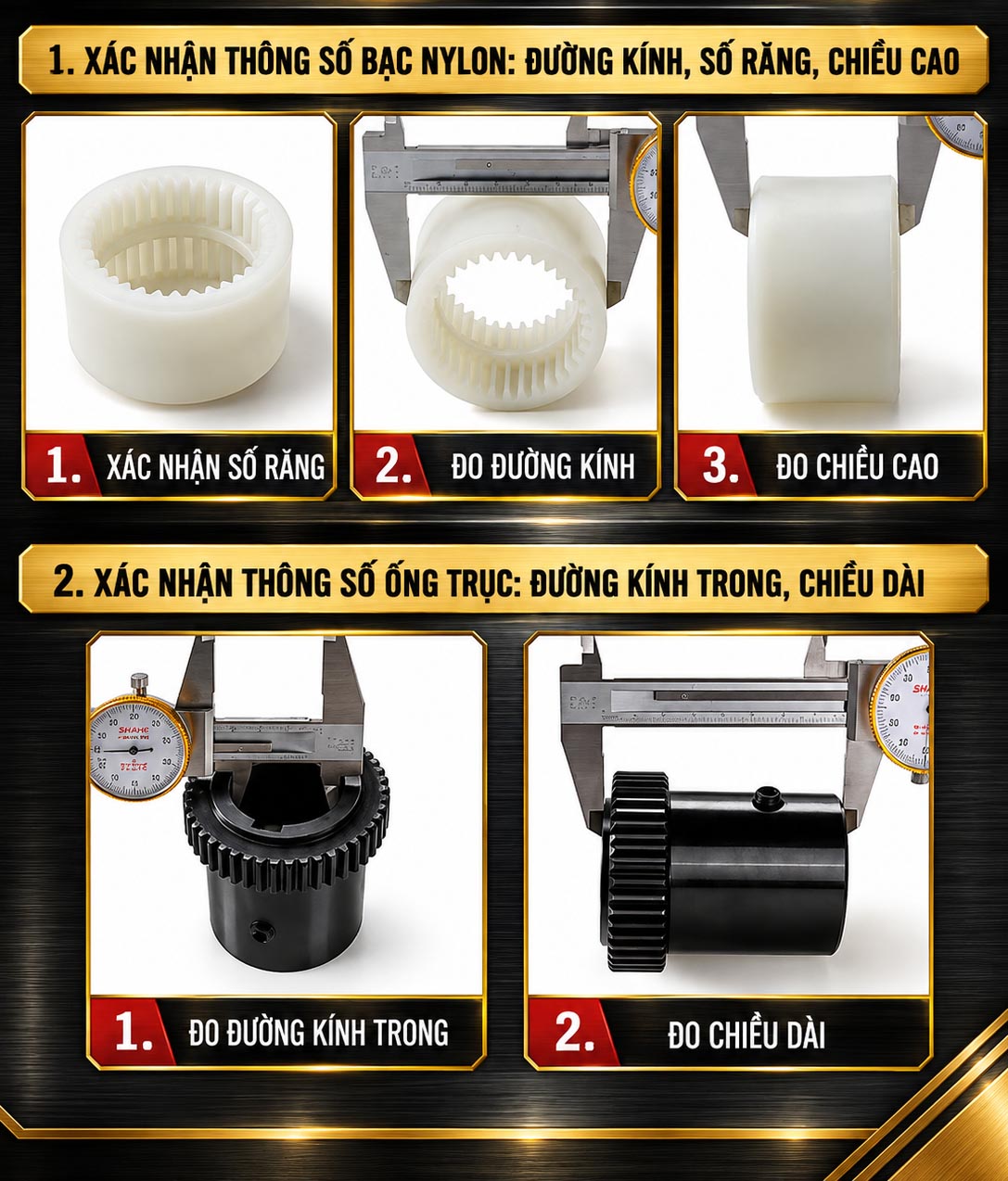

🎯 Hướng dẫn lựa chọn khớp nối răng vỏ nhựa NL
Để lựa chọn đúng khớp nối răng vỏ nhựa NL, cần xác định đồng thời thông số của bạc nylon và thông số của phần trục/hub. Cách kiểm tra thực tế nên bắt đầu từ số răng, đường kính và chiều cao bạc nylon, sau đó xác nhận đường kính trong và chiều dài phần trục.
1️⃣ Xác nhận thông số bạc nylon
Bước đầu tiên khi lựa chọn khớp nối bánh răng NL là kiểm tra chính xác bạc nylon đang sử dụng hoặc bạc cần thay thế. Theo hướng dẫn trên hình ảnh, cần xác nhận 3 thông số chính: số răng, đường kính và chiều cao bạc.
Đếm số răng bên trong bạc nylon để đối chiếu với model và quy cách của sản phẩm.
Dùng thước cặp đo đường kính của bạc nylon để xác định kích thước thực tế.
Đo chiều cao tổng thể của bạc để tiếp tục đối chiếu với thông số LH trong bảng kích thước.
📌 Thông tin cần ghi lại:
2️⃣ Xác nhận thông số phần trục
Sau khi xác định được thông số bạc nylon, cần kiểm tra phần hub và trục để bảo đảm khớp nối trục NL có thể lắp đúng với thiết bị. Hai thông số được thể hiện trong hướng dẫn là đường kính trong của phần trục và chiều dài.
Sử dụng thước cặp để xác định đường kính lỗ của hub, từ đó đối chiếu với đường kính trục thực tế của máy.
Kiểm tra chiều dài phần trục/hub để xác định quy cách L1/L2 phù hợp trong bảng kích thước.
🔎 Đối chiếu thông số để chọn model NL
Sau khi có đầy đủ kích thước, tiến hành đối chiếu với bảng model NL2–NL9. Không nên chỉ xác định model dựa trên một thông số đơn lẻ; cần kiểm tra đồng thời kích thước bạc, số răng, đường kính lỗ và chiều dài lắp đặt.
→
→
→
→
→

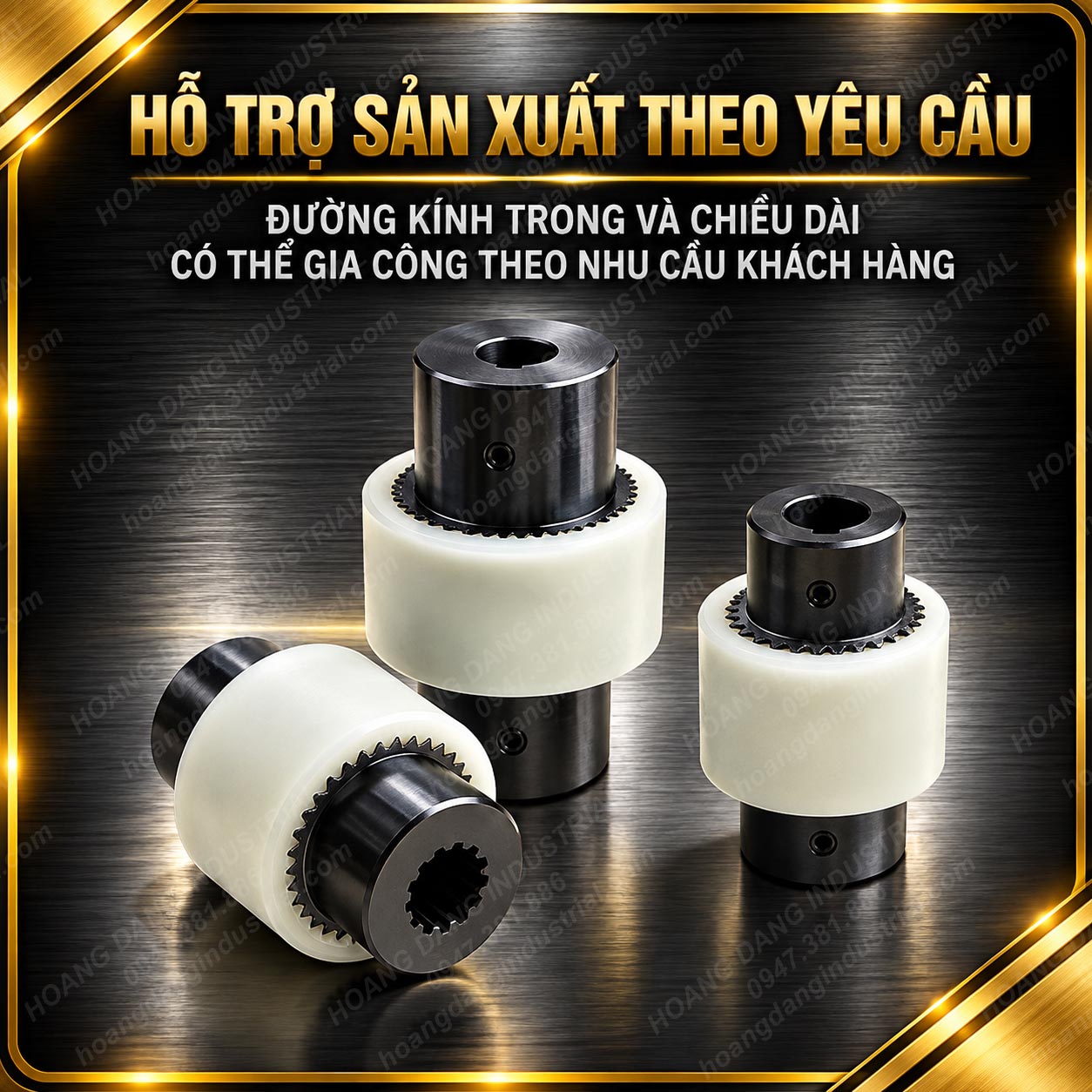

⚙️ Khi đặt khớp nối nylon theo yêu cầu
Trường hợp không có model cũ hoặc cần thay đổi kích thước, nên cung cấp cho HDI các thông số đo thực tế. Đặc biệt, cần xác định rõ đường kính bạc, số răng, chiều cao bạc, đường kính trong của hub và chiều dài để có cơ sở đối chiếu quy cách.
- Model đang sử dụng nếu có.
- Số răng của bạc nylon.
- Đường kính ngoài bạc nylon.
- Chiều cao bạc nylon.
- Đường kính trong/lỗ trục.
- Chiều dài phần trục hoặc hub.
- Công suất động cơ và yêu cầu truyền động nếu cần tư vấn lựa chọn model.
📞 Không chắc cách đo hoặc chưa xác định được model?
Anh/chị có thể gửi hình ảnh khớp nối, bạc nylon hoặc kích thước đo được. HDI hỗ trợ đối chiếu model NL2–NL9 và tư vấn quy cách phù hợp.
bạc nylon NLđường kính bạc nylonsố răngchiều cao bạcđường kính trụcđường kính lỗchiều dài trụckhớp nối trục NLkhớp nối bánh răng NL
🏭 Ứng dụng khớp nối răng vỏ nhựa NL trong công nghiệp
Khớp nối răng vỏ nhựa NL được sử dụng để liên kết và truyền chuyển động giữa hai trục trong các hệ thống máy móc công nghiệp. Với kết cấu hub răng thép 45# + bạc nylon răng trong, khớp nối bánh răng NL phù hợp với các cụm truyền động cần kết nối trục chắc chắn, kết cấu gọn và hỗ trợ giảm rung trong quá trình vận hành.
⚙️ Các nhóm máy có thể sử dụng khớp nối trục NL
Có thể sử dụng khớp nối nylon để liên kết trục động cơ với trục bơm trong các cụm truyền động cần thiết kế gọn và thuận tiện bảo trì.
Khớp nối răng nylon NL có thể được lựa chọn cho các cụm truyền động giữa động cơ và thiết bị quay khi cần kết nối hai trục.
Phù hợp để kết nối các trục trong hệ thống băng tải, máy truyền động và cơ cấu quay khi thông số tải nằm trong phạm vi của model được lựa chọn.
Có thể ứng dụng trong các cụm máy cơ khí cần truyền mô-men giữa hai trục và yêu cầu kết cấu hub thép – bạc nylon.
Có thể sử dụng trong các cơ cấu truyền động quay của máy sản xuất, tùy thuộc vào tốc độ, tải trọng và kích thước trục thực tế.
Phù hợp với các cơ cấu cần truyền chuyển động quay giữa hai trục, đặc biệt khi cần thiết kế nhỏ gọn và thuận tiện tháo lắp.
🔧 Ứng dụng theo vị trí truyền động
Động cơ
Nguồn tạo chuyển động quay
Khớp nối NL
Liên kết và truyền mô-men giữa hai trục
Thiết bị dẫn động
Nhận chuyển động từ trục dẫn động
📌 Vì sao khớp nối NL phù hợp cho hệ thống truyền động?
Truyền mô-men xoắn
Hệ thống răng giữa hub thép và bạc nylon tạo liên kết truyền động giữa hai trục.
Giảm rung
Bạc nylon đóng vai trò phần tử trung gian, hỗ trợ giảm tác động rung và va đập trong quá trình truyền động.
Kết cấu gọn
Thiết kế dạng hub răng và bạc nylon giúp cụm khớp nối trục NL có kết cấu tương đối gọn.
Dễ bảo trì
Bạc nylon có thể tháo ra để kiểm tra và thay thế khi cần bảo trì hệ thống.
⚠️ Lựa chọn theo đúng điều kiện làm việc
Không phải mọi ứng dụng đều sử dụng cùng một model. Khi lựa chọn khớp nối bánh răng NL, cần kiểm tra công suất động cơ, mô-men xoắn, đường kính trục, tốc độ làm việc, chiều dài trục và kích thước lỗ. Với dòng sản phẩm này, bảng thông số cung cấp các model từ NL2 đến NL9 với mức công suất và mô-men danh định khác nhau.
Gửi cho HDI tên máy, công suất động cơ, đường kính hai trục hoặc hình ảnh khớp nối đang sử dụng. HDI hỗ trợ đối chiếu model NL2–NL9 và tư vấn quy cách phù hợp.
🔍 So sánh & lựa chọn khớp nối răng vỏ nhựa NL
Việc lựa chọn khớp nối răng vỏ nhựa NL cần dựa trên nhiều thông số đồng thời thay vì chỉ nhìn vào kích thước bên ngoài. Với dòng khớp nối bánh răng NL, các model NL2–NL9 có sự khác nhau về đường kính ngoài, số răng, mô đun, kích thước bạc nylon, đường kính lỗ, công suất động cơ và mô-men xoắn danh định.
→
→
→
→
→
📊 So sánh các model NL2 – NL9
| Model | ØHD | LH | Số răng | E | Mô đun | Công suất | Mô-men danh định |
|---|---|---|---|---|---|---|---|
| NL2 | 55 mm | 40 mm | 28 | 6 mm | M1.5 | 1.5 kW | 100 N·m |
| NL3 | 65 mm | 42 mm | 25 / 34 | 8 mm | M2 / M1.5 | 4 kW | 160 N·m |
| NL4 | 84 mm | 48 mm | 32 / 45 | 9 mm | M2 / M1.5 | 7.5 kW | 250 N·m |
| NL5 | 94 mm | 49 mm | 36 / 38 | 10 mm | M2 | 15 kW | 315 N·m |
| NL6 | 98 mm | 50 mm | 32 / 40 | 10 mm | M2.5 / M2 | 22 kW | 400 N·m |
| NL7 | 113 mm | 55 mm | 36 / 45 | 12 mm | M2.5 / M2 | 30 kW | 630 N·m |
| NL8 | 139 mm | 71 mm | 36 / 45 | 14 mm | M3 / M2.5 | 55 kW | 1.250 N·m |
| NL9 | 174 mm | 95 mm | 45 / 46 | 16 mm | M3 | 90 kW | 2.000 N·m |
🔎 Chọn model theo từng tiêu chí
① Theo đường kính trục
Kiểm tra đường kính hai trục và đối chiếu với đường kính lỗ D1/D2 của từng model. Đây là điều kiện quan trọng để xác định khả năng lắp đặt.
② Theo số răng & mô đun
Bạc nylon và hub phải có hệ thống răng tương thích. Cần đối chiếu số răng và mô đun trước khi thay thế hoặc đặt mới.
③ Theo công suất
Đối chiếu công suất động cơ với thông số của model. Bảng sản phẩm thể hiện dải từ 1.5 kW đến 90 kW.
④ Theo mô-men xoắn
Kiểm tra mô-men yêu cầu của hệ thống và đối chiếu với mô-men danh định của model, từ 100 đến 2.000 N·m theo bảng sản phẩm.
⑤ Theo không gian lắp đặt
Kiểm tra ØHD, LH và L1/L2 để bảo đảm khớp nối có đủ không gian lắp đặt trong máy.
⑥ Theo bạc nylon
Nếu thay bạc, cần đối chiếu đúng bạc nylon NL về đường kính ngoài, chiều cao, bề rộng rãnh, số răng và mô đun.
🧩 So sánh khi thay thế khớp nối đang sử dụng
Nếu hệ thống đã có sẵn một khớp nối răng nylon NL, cách lựa chọn nhanh nhất là đo trực tiếp sản phẩm cũ. Không nên chỉ dựa vào tên model vì cùng một dòng sản phẩm vẫn có nhiều lựa chọn về đường kính lỗ, chiều dài trục và quy cách răng.
Đường kính trục 2
Chiều dài trục
Số răng
Công suất động cơ
🛠️ Khi nào nên chọn theo model, khi nào nên gửi mẫu?
Có thể lựa chọn trực tiếp model NL2–NL9 sau khi đối chiếu bảng kích thước, đường kính lỗ, công suất và mô-men.
Gửi hình ảnh thực tế và các kích thước đo được để HDI hỗ trợ đối chiếu khớp nối trục NL và bạc nylon tương ứng.
Chỉ cần gửi ảnh khớp nối, đường kính hai trục, kích thước bạc nylon hoặc công suất động cơ. HDI hỗ trợ kiểm tra và đối chiếu model NL2–NL9 theo quy cách thực tế.
🛠️ Hướng dẫn lắp đặt khớp nối răng vỏ nhựa NL
Lắp đặt đúng giúp khớp nối răng vỏ nhựa NL truyền mô-men ổn định, hạn chế rung và giảm hao mòn tại vị trí răng. Với cấu tạo gồm hub thép 45# – bạc nylon răng trong – hub thép, cần đặc biệt chú ý đến đường kính lỗ, rãnh then, vị trí vít hãm và độ đồng tâm của hai trục.
Ngắt hoàn toàn nguồn điện và bảo đảm máy không thể khởi động ngoài ý muốn trong quá trình lắp đặt. Kiểm tra các chi tiết của khớp nối bánh răng NL, trục, then và lỗ hub; bề mặt lắp ghép cần sạch, không có ba via, vết móp hoặc vật liệu lạ. Đây cũng là các bước kiểm tra thường được yêu cầu trong hướng dẫn lắp đặt khớp nối răng.
🔧 Bước 1 – Kiểm tra kích thước và chuẩn bị linh kiện
Trước khi đưa khớp nối trục NL lên máy, cần đối chiếu model và kích thước thực tế với yêu cầu của hệ thống:
① Đường kính lỗ
Kiểm tra D1/D2 và đường kính hai trục có tương thích hay không.
② Rãnh then
Kiểm tra then và rãnh then trên trục/hub, bảo đảm ăn khớp phù hợp.
③ Bạc nylon
Đối chiếu đúng số răng, mô đun, đường kính ngoài và chiều cao bạc.
④ Vít hãm
Kiểm tra vít hãm trên hub và bảo đảm không cản trở quá trình đưa hub lên trục.
⚙️ Bước 2 – Lắp hub thép lên hai đầu trục
Đưa từng hub của khớp nối răng nylon NL lên trục tương ứng. Nếu sử dụng kiểu lỗ tiêu chuẩn có rãnh then, đặt then vào đúng rãnh trước khi cố định hub. Với kiểu lắp có vít hãm, cần bảo đảm vít không nhô vào vùng cản trở khi đưa hub lên trục. Các tài liệu lắp đặt khớp nối cũng nhấn mạnh việc kiểm tra độ phù hợp giữa then, rãnh then và lỗ hub trước khi cố định.
📌 Lưu ý khi định vị hub
Không nên siết vít hãm ngay từ đầu. Trước tiên cần đưa hub về đúng vị trí, kiểm tra khoảng cách hai trục và căn chỉnh hai hub; sau đó mới siết vít hãm theo yêu cầu của loại vít và thiết kế thực tế.
📐 Bước 3 – Căn chỉnh hai trục
Đây là bước quan trọng đối với khớp nối nylon. Mặc dù kết cấu răng có khả năng bù một mức sai lệch nhất định, việc căn chỉnh hai trục càng chính xác sẽ giúp giảm tải không cần thiết lên răng và bạc nylon. Tài liệu kỹ thuật về khớp nối răng nylon cũng khuyến nghị kiểm tra alignment trước khi siết vít hãm.
🦷 Bước 4 – Lắp bạc nylon vào hai hub
Sau khi hai hub đã được định vị, đưa bạc nylon NL vào hệ thống răng của hai hub thép. Các răng trong của bạc phải ăn khớp đều với răng ngoài của hub, không được có hiện tượng kẹt, cấn hoặc chỉ ăn khớp một phần.
✓ Lắp đúng
Bạc nylon trượt vào hub thuận lợi, răng ăn khớp đều và có thể quay bằng tay khi chưa cấp tải.
✕ Cần kiểm tra lại
Bạc bị kẹt, khó đưa vào, răng cấn hoặc quay không đều. Không nên cố ép bạc vào vị trí.
🔩 Bước 5 – Cố định bằng vít hãm
Khi vị trí hub và bạc nylon đã chính xác, tiến hành siết vít hãm để cố định hub trên trục. Nếu nhà sản xuất cung cấp mô-men siết cụ thể, cần sử dụng đúng giá trị đó; không nên tự áp dụng một mô-men siết của model hoặc loại vít khác. Các hướng dẫn lắp đặt khớp nối có vít hãm cũng khuyến nghị sử dụng dụng cụ siết kiểm soát mô-men khi thông số được nhà sản xuất quy định.
⚠️ Không tự suy đoán mô-men siết
Thông số mô-men siết phụ thuộc vào kích thước vít, vật liệu và thiết kế hub. Với khớp nối bánh răng NL, nên xác nhận đúng quy cách vít trước khi đưa máy vào vận hành.
🔄 Bước 6 – Kiểm tra bằng tay trước khi chạy máy
Sau khi hoàn tất lắp đặt, quay thử hệ thống bằng tay nếu điều kiện máy cho phép. Kiểm tra xem khớp nối trục NL có chuyển động trơn, không bị cạ, kẹt hoặc phát sinh tiếng động bất thường. Việc kiểm tra chuyển động trước khi siết hoàn toàn và trước khi chạy tải giúp phát hiện tình trạng lệch tâm hoặc ba via tại vị trí lắp ghép.
🚀 Bước 7 – Chạy thử và kiểm tra sau lắp đặt
Cho máy chạy thử ở điều kiện không tải hoặc tải thấp trước, quan sát độ rung, tiếng ồn, độ ổn định của chuyển động và tình trạng cố định của hub. Sau đó mới đưa thiết bị vào điều kiện làm việc bình thường. Với các hệ thống quay, cần lắp đầy đủ cơ cấu che chắn phù hợp trước khi vận hành để tránh tiếp xúc với chi tiết đang quay.
Nếu chưa xác định được vị trí hub, kích thước bạc nylon hoặc model phù hợp, hãy gửi cho HDI hình ảnh thực tế + đường kính trục + kích thước khớp nối để được hỗ trợ kiểm tra trước khi lắp đặt.
🔧 Bảo trì & kiểm tra khớp nối răng vỏ nhựa NL
Khớp nối răng vỏ nhựa NL có cấu tạo gồm hub thép và bạc nylon răng trong, vì vậy công tác bảo trì chủ yếu tập trung vào tình trạng bạc nylon, răng truyền động, lỗ trục, rãnh then, vít hãm và độ đồng tâm của hai trục. Việc kiểm tra định kỳ giúp phát hiện sớm dấu hiệu mòn, nứt, biến dạng hoặc lắp lệch trước khi ảnh hưởng đến hệ thống truyền động.
Trước khi kiểm tra hoặc tháo khớp nối bánh răng NL, cần dừng máy, ngắt nguồn và thực hiện biện pháp khóa/treo thẻ phù hợp để tránh máy khởi động ngoài ý muốn. Với thiết bị đang quay, không thực hiện kiểm tra bằng tay khi máy chưa được cô lập năng lượng. Các hướng dẫn bảo trì khớp nối công nghiệp cũng yêu cầu cô lập thiết bị trước khi tiến hành bảo dưỡng.
👁️ 1. Kiểm tra ngoại quan định kỳ
Quan sát toàn bộ khớp nối trục NL để phát hiện những dấu hiệu bất thường. Đặc biệt chú ý phần bạc nylon, khu vực răng ăn khớp và vị trí hub tiếp xúc với trục.
🦷 Răng
Kiểm tra răng có bị mòn bất thường, sứt, nứt hoặc biến dạng hay không.
⭕ Bạc nylon
Kiểm tra nứt, biến dạng, chai cứng hoặc dấu hiệu mòn quá mức.
🔩 Hub & vít hãm
Kiểm tra hub có bị xê dịch trên trục và vít hãm có còn chắc chắn hay không.
📐 Căn chỉnh
Quan sát dấu hiệu lệch tâm hoặc thay đổi vị trí của hai trục trong quá trình vận hành.
Với các loại khớp nối nylon, việc kiểm tra định kỳ tình trạng răng, bạc nylon, then và vít cố định là một phần quan trọng của bảo trì phòng ngừa.
🦷 2. Kiểm tra bạc nylon và răng truyền động
Khớp nối răng nylon NL sử dụng bạc nylon làm chi tiết truyền động và tiếp xúc với răng ngoài của hub thép. Khi kiểm tra, cần tháo hoặc quan sát phần bạc theo điều kiện kết cấu để đánh giá mức độ mòn thực tế.
Không nên chỉ thay bạc nylon mà bỏ qua nguyên nhân gây mòn. Nếu bạc bị mòn nhanh, cần kiểm tra lại độ đồng tâm, tải truyền động, kích thước lắp ghép và điều kiện vận hành. Việc phát hiện mòn răng hoặc mòn bạc trong quá trình kiểm tra giúp xác định thời điểm cần thay thế linh kiện.
📐 3. Kiểm tra độ đồng tâm và vị trí hai trục
Độ lệch trục có thể làm thay đổi cách các răng tiếp xúc với nhau và tạo tải không đều. Vì vậy, khi phát hiện rung hoặc tiếng ồn tăng lên, nên kiểm tra lại căn chỉnh thay vì chỉ thay bạc nylon.
- Khi xuất hiện rung động khác thường.
- Khi tiếng ồn của cụm truyền động tăng.
- Sau khi tháo lắp hoặc di chuyển động cơ, hộp giảm tốc.
- Sau khi thay bạc nylon hoặc hub.
- Khi phát hiện bạc nylon hoặc răng mòn không đều.
Căn chỉnh chính xác là một trong những yếu tố quan trọng đối với tuổi thọ của khớp nối truyền động; nhiều tài liệu bảo trì khớp nối đều đưa kiểm tra alignment vào quy trình kiểm tra định kỳ.
🔩 4. Kiểm tra lỗ trục, rãnh then và vít hãm
Với khớp nối nylon, phần liên kết giữa hub và trục cần được kiểm tra khi bảo trì. Đặc biệt đối với các hệ thống chịu tải thay đổi hoặc thường xuyên khởi động/dừng, cần quan sát xem hub có dấu hiệu dịch chuyển trên trục hay không.
Lỗ H7
Kiểm tra độ phù hợp của lỗ hub với trục và phát hiện dấu hiệu rơ bất thường.
Rãnh then
Kiểm tra then và rãnh then có bị mòn, biến dạng hoặc lỏng hay không.
Vít hãm
Kiểm tra tình trạng vít và độ cố định của hub trên trục.
🧹 5. Vệ sinh trong quá trình bảo trì
Bụi, mạt kim loại và chất bẩn tích tụ tại khu vực răng có thể ảnh hưởng đến quá trình ăn khớp. Khi tháo kiểm tra, nên vệ sinh các bề mặt tiếp xúc bằng phương pháp phù hợp với vật liệu nylon và điều kiện thực tế của thiết bị.
Không nên:
- Dùng vật sắc nhọn cạo trực tiếp lên răng nylon.
- Dùng hóa chất chưa xác định khả năng tương thích với nylon.
- Lắp lại khi bề mặt răng còn nhiều bụi hoặc mạt kim loại.
- Cố sử dụng bạc đã nứt hoặc biến dạng rõ rệt.
🛢️ 6. Có cần bôi mỡ cho khớp nối nylon NL?
Đây là điểm cần phân biệt giữa các thiết kế. Một số khớp nối nylon dạng bạc răng được thiết kế để vận hành với lượng bảo trì thấp hoặc không cần bôi trơn bổ sung, trong khi nhiều loại gear coupling bằng kim loại lại yêu cầu mỡ bôi trơn định kỳ. Vì vậy, không nên áp dụng lịch bôi mỡ của khớp nối răng kim loại cho bạc nylon NL nếu chưa có chỉ dẫn của nhà sản xuất. Một số dòng nylon sleeve coupling thương mại được công bố là không cần bôi trơn.
Với sản phẩm khớp nối răng vỏ nhựa NL, nếu không có tài liệu kỹ thuật quy định loại mỡ và chu kỳ bôi trơn, ưu tiên kiểm tra cấu tạo thực tế và xác nhận với nhà cung cấp trước khi bổ sung chất bôi trơn.
🚨 7. Dấu hiệu cần dừng máy để kiểm tra
🔊 Tiếng ồn tăng
Có tiếng kêu, va đập hoặc tiếng răng ăn khớp bất thường.
📳 Rung tăng
Rung động thay đổi rõ so với trạng thái vận hành bình thường.
🦷 Răng mòn
Răng bạc nylon hoặc hub có dấu hiệu mòn, sứt, nứt.
⭕ Bạc biến dạng
Bạc nylon bị nứt, biến dạng hoặc không còn ăn khớp đúng.
Những biểu hiện như tiếng kêu bất thường, rung tăng hoặc thay đổi tình trạng răng nên được xem xét cùng với độ căn chỉnh và tình trạng bạc nylon thay vì tiếp tục vận hành cho đến khi hỏng hoàn toàn.
♻️ 8. Khi nào nên thay bạc nylon?
Bạc nylon là chi tiết có thể thay thế. Khi phát hiện bạc bị nứt, biến dạng, mòn răng rõ rệt hoặc không còn bảo đảm khả năng ăn khớp, nên thay bạc mới đúng model và đúng thông số. Đồng thời cần kiểm tra hub thép để chắc chắn răng hub không bị hư hỏng do quá trình vận hành trước đó.
Đường kính ngoài
Chiều cao
Số răng
Mô đun
Bề rộng rãnh
HDI hỗ trợ đối chiếu khớp nối răng vỏ nhựa NL và bạc nylon NL theo model, kích thước, số răng, mô đun và đường kính trục. Anh/chị có thể gửi hình ảnh sản phẩm đang sử dụng để được hỗ trợ xác định quy cách.
🧰 Gia công / quy cách theo yêu cầu
Ngoài các quy cách tiêu chuẩn NL2–NL9, khớp nối răng vỏ nhựa NL có thể được xem xét gia công theo kích thước thực tế của hệ thống. Đặc biệt, phần đường kính trong và chiều dài có thể được gia công theo yêu cầu khách hàng để phù hợp với kích thước trục và không gian lắp đặt.
Khi đặt khớp nối bánh răng NL theo yêu cầu, khách hàng có thể cung cấp kích thước trục, bản vẽ hoặc mẫu thực tế để HDI kiểm tra quy cách gia công phù hợp. Trên thị trường NL coupling cũng có các lựa chọn gia công lỗ theo kích thước, dung sai và rãnh then theo yêu cầu.
Chiều dài lỗ
Rãnh then
Kích thước trục
Quy cách lắp đặt
📐 1. Gia công đường kính trong theo kích thước trục
Đây là nhu cầu phổ biến khi lựa chọn khớp nối trục NL cho máy đang sử dụng. Nếu đường kính trục thực tế không trùng với một trong các kích thước lỗ tiêu chuẩn, có thể yêu cầu gia công lỗ theo kích thước cần thiết, trong giới hạn kỹ thuật của từng model.
📏 2. Gia công chiều dài theo yêu cầu
Trong một số hệ thống, khoảng cách giữa hai trục hoặc chiều dài phần trục nhô ra không giống quy cách tiêu chuẩn. Khi đó, khách hàng có thể cung cấp chiều dài trục L1/L2 và khoảng cách lắp đặt để HDI kiểm tra phương án gia công.
Phần chiều dài lỗ gia công trên từng hub.
Không gian tổng thể cần kiểm tra khi đưa khớp nối vào máy.
🔩 3. Gia công rãnh then theo trục thực tế
Hub của khớp nối răng nylon NL có thể sử dụng lỗ có rãnh then theo quy cách phù hợp. Khi trục máy sử dụng kích thước then khác với quy cách tiêu chuẩn, cần cung cấp chính xác đường kính trục, chiều rộng then, chiều sâu then và vị trí rãnh để kiểm tra khả năng gia công.
Ø Trục
Đường kính thực tế của trục cần lắp hub.
B × H then
Chiều rộng và chiều cao then cần đối chiếu với rãnh.
Chiều dài then
Kiểm tra chiều dài vùng truyền mô-men trên trục.
🧩 4. Gia công theo bản vẽ hoặc mẫu thực tế
Đối với các đơn hàng yêu cầu riêng, khách hàng có thể gửi bản vẽ kỹ thuật, kích thước trục hoặc hình ảnh sản phẩm đang sử dụng. Việc cung cấp đầy đủ thông tin giúp xác định chính xác model NL, kích thước bạc nylon và quy cách gia công hub. Các nhà cung cấp NL coupling cũng sử dụng bản vẽ hoặc kích thước trục để xác nhận khả năng gia công lỗ và rãnh then theo yêu cầu.
Phù hợp với chi tiết có yêu cầu kích thước chính xác.
Cung cấp Ø trục, L1/L2, then và khoảng cách lắp đặt.
Có thể gửi ảnh khớp nối cũ kèm thước đo để HDI đối chiếu.
🏭 5. Gia công theo yêu cầu cho đơn hàng sản xuất máy
Với doanh nghiệp chế tạo máy, bảo trì nhà máy hoặc thay thế linh kiện theo mẫu cũ, khớp nối bánh răng NL có thể được kiểm tra theo từng bộ thông số thay vì chỉ chọn theo model. Điều này đặc biệt hữu ích khi máy đang sử dụng kích thước trục hoặc chiều dài lỗ không nằm trong quy cách tiêu chuẩn.
Anh/chị chỉ cần gửi ảnh thực tế, bản vẽ hoặc kích thước hai trục. HDI hỗ trợ đối chiếu model NL2–NL9, kiểm tra kích thước lỗ, chiều dài và khả năng gia công theo yêu cầu trước khi báo giá.
💰 Báo giá – Đặt hàng – Giao hàng khớp nối răng vỏ nhựa NL toàn quốc
HDI – Hoàng Đăng Industrial cung cấp khớp nối răng vỏ nhựa NL, khớp nối bánh răng NL, khớp nối trục NL, khớp nối răng nylon NL và khớp nối nylon cho nhà máy, xưởng cơ khí, đơn vị chế tạo máy, tự động hóa và bộ phận bảo trì trên toàn quốc.
HDI hỗ trợ từ tư vấn lựa chọn model NL – kiểm tra đường kính trục – kiểm tra đường kính lỗ – đối chiếu số răng – mô đun – lựa chọn bạc nylon – kiểm tra mô-men xoắn – báo giá – đặt hàng – kiểm tra hàng – đóng gói – giao hàng đến khách hàng tại các tỉnh, thành phố và khu công nghiệp trên toàn Việt Nam.
Khách hàng không nhất thiết phải đến trực tiếp kho. Chỉ cần gửi model NL, đường kính trục, kích thước lỗ, số răng, mô đun, rãnh then, số lượng, hình ảnh hoặc bản vẽ, HDI có thể hỗ trợ tra cứu quy cách và tư vấn khớp nối răng vỏ nhựa NL phù hợp.
📦 Quy trình báo giá – đặt hàng – giao hàng
Gửi yêu cầu
Tư vấn kỹ thuật
Tra cứu model & báo giá
Xác nhận đơn hàng
Kiểm tra & đóng gói
Giao hàng toàn quốc
📋 Thông tin cần cung cấp để báo giá khớp nối răng vỏ nhựa NL
Để HDI xác định đúng khớp nối bánh răng NL, khách hàng có thể cung cấp một hoặc nhiều thông tin dưới đây:
NL2 – NL9 hoặc model đang sử dụng.
Kích thước trục của động cơ và máy.
Số răng và mô đun của bạc nylon nếu đã biết.
Kích thước then hoặc hình ảnh trục thực tế.
Thông số tải nếu cần lựa chọn model.
Số lượng cần mua hoặc nhu cầu dự kiến.
Gửi hình ảnh hoặc bản vẽ nếu chưa xác định model.
Đường kính lỗ, chiều dài trục L1/L2 và không gian lắp đặt.
🚚 Giao hàng khớp nối nylon NL trên toàn quốc
HDI tiếp nhận đơn hàng khớp nối răng vỏ nhựa NL từ nhà máy, xưởng cơ khí, đơn vị tự động hóa, nhà thầu chế tạo máy và bộ phận bảo trì trên toàn quốc.
Sau khi xác nhận model và quy cách, sản phẩm được kiểm tra, đóng gói và gửi đến địa chỉ khách hàng theo phương án vận chuyển phù hợp.
Khách hàng tại Hà Nội, Bắc Ninh, Hải Phòng, Hưng Yên, Hải Dương, Thái Nguyên, Quảng Ninh, Đà Nẵng, Quảng Ngãi, Thanh Hóa, Nghệ An, TP. Hồ Chí Minh, Bình Dương, Đồng Nai, Long An, Cần Thơ và các khu vực khác đều có thể gửi yêu cầu báo giá từ xa.
📦 Đối với đơn hàng số lượng lớn
Doanh nghiệp, nhà máy, đơn vị bảo trì hoặc nhà thầu cơ khí có nhu cầu số lượng lớn có thể gửi BOQ, danh sách vật tư, model NL, kích thước trục, số răng, mô đun hoặc bản vẽ để HDI kiểm tra và báo giá theo từng hạng mục.
🔎 Tìm mua khớp nối răng vỏ nhựa NL theo nhu cầu
khớp nối răng vỏ nhựa NL
khớp nối bánh răng NL
khớp nối trục NL
khớp nối răng nylon NL
khớp nối nylon
bạc nylon NL
nylon sleeve coupling
nylon gear coupling
khớp nối NL Hà Nội
khớp nối NL Bắc Ninh
khớp nối NL Hải Phòng
khớp nối NL Đà Nẵng
khớp nối NL TP. Hồ Chí Minh
bạc nhựa nylon NL
khớp nối răng đàn hồi
Ngoài tìm kiếm theo model hoặc tỉnh thành, khách hàng có thể gửi trực tiếp thông số máy để HDI hỗ trợ lựa chọn khớp nối trục NL, bạc nylon và quy cách lỗ trục phù hợp với hệ thống truyền động.
🛒 Cách đặt mua khớp nối răng vỏ nhựa NL
- Gửi model NL hoặc hình ảnh sản phẩm cần mua.
- Gửi đường kính trục và kích thước lỗ hub cần lắp.
- Cung cấp số răng, mô đun, rãnh then, mô-men xoắn và tốc độ quay nếu cần tư vấn lựa chọn model.
- Cho biết ứng dụng thực tế: động cơ, máy bơm, quạt, hộp giảm tốc, máy CNC, băng tải hoặc cơ cấu truyền động.
- HDI kiểm tra quy cách và tư vấn khớp nối răng vỏ nhựa NL phù hợp.
- Xác nhận số lượng, địa chỉ nhận hàng và phương án giao hàng.
- HDI chuẩn bị, kiểm tra, đóng gói và gửi hàng.
Nếu cần gia công đường kính trong, chiều dài lỗ hoặc rãnh then theo yêu cầu, khách hàng nên gửi kích thước trục hoặc bản vẽ trước khi xác nhận đơn hàng để HDI kiểm tra phương án phù hợp.
📦 Đặt mua bạc nylon hoặc khớp nối NL theo bộ
Ngoài khớp nối răng vỏ nhựa NL hoàn chỉnh, khách hàng có thể gửi yêu cầu đối với bạc nylon NL hoặc linh kiện thay thế theo model đang sử dụng. Khi đặt riêng bạc nylon, cần đối chiếu chính xác đường kính ngoài, chiều cao, bề rộng rãnh, số răng và mô đun.
🔍 Trường hợp không biết model
Có thể gửi ảnh sản phẩm + đường kính trục + đường kính ngoài bạc + chiều cao bạc + số răng. HDI hỗ trợ đối chiếu quy cách trước khi báo giá.
📞 Cần báo giá khớp nối răng vỏ nhựa NL?
Gửi model NL, đường kính trục, số răng, mô đun, rãnh then, số lượng hoặc hình ảnh sản phẩm.
HDI hỗ trợ tư vấn kỹ thuật, tra cứu khớp nối răng vỏ nhựa NL – khớp nối bánh răng NL – khớp nối trục NL – khớp nối nylon, báo giá và giao hàng trên toàn quốc.
⭐ Vì sao chọn HOÀNG ĐĂNG INDUSTRIAL
HOÀNG ĐĂNG INDUSTRIAL (HDI) định hướng trở thành đơn vị cung ứng vật tư, linh kiện và thiết bị công nghiệp phục vụ nhà máy, xưởng cơ khí, doanh nghiệp sản xuất, tự động hóa, CNC và các hệ thống máy móc công nghiệp trên toàn quốc.
Với dòng khớp nối răng vỏ nhựa NL, HDI tập trung hỗ trợ khách hàng từ việc xác định đúng model, đường kính trục, đường kính lỗ, số răng, mô đun, bạc nylon đến kiểm tra yêu cầu truyền mô-men và lựa chọn quy cách phù hợp. Khách hàng có thể gửi hình ảnh, mã hàng, bản vẽ, kích thước hoặc yêu cầu kỹ thuật để HDI hỗ trợ tra cứu.
Đúng sản phẩm – đúng thông số – đúng nhu cầu sử dụng là trọng tâm trong quá trình tư vấn và cung ứng khớp nối bánh răng NL của HDI.
🔩 1. Tập trung vào vật tư và linh kiện công nghiệp
HDI cung cấp nhiều nhóm vật tư phục vụ hệ thống máy công nghiệp, từ khớp nối trục, vòng bi, bạc lót, ray trượt, con trượt, vít me, linh kiện khí nén, linh kiện thủy lực đến các sản phẩm cơ khí truyền động và phụ tùng máy.
Đối với khớp nối nylon, khách hàng có thể kết hợp yêu cầu cùng các linh kiện khác trong một danh sách vật tư hoặc một dự án máy, thay vì phải tìm kiếm từng sản phẩm ở nhiều nguồn khác nhau.
🧰 Các nhóm sản phẩm HDI đang cung ứng
⚙️ Khớp nối & truyền động
Khớp nối răng vỏ nhựa NL, khớp nối bánh răng NL, khớp nối trục NL, khớp nối nylon và các linh kiện liên kết trong hệ thống truyền động.
🔘 Vòng bi – Bạc lót
Vòng bi công nghiệp, vòng bi nhựa, vòng bi bọc PU, bạc lót tự bôi trơn và bạc lót kỹ thuật.
📏 Linear Motion
Ray trượt, con trượt, vít me bi, đai ốc vít me và linh kiện chuyển động tuyến tính.
💨 Khí nén
Xi lanh khí nén, xi lanh inox, van điện từ, bộ lọc khí, FRL, co nối và phụ kiện khí nén.
💧 Thủy lực
Ống mềm inox, khớp nối thủy lực, đầu nối, phụ kiện và linh kiện phục vụ hệ thống thủy lực.
🔧 Cơ khí truyền động
Puly, xích, nhông, chốt, linh kiện truyền động và nhiều chi tiết cơ khí công nghiệp khác.
🤖 Tự động hóa
Linh kiện cơ khí và phụ trợ cho máy tự động, robot, dây chuyền sản xuất và thiết bị công nghiệp.
🏭 Thiết bị & phụ tùng máy
Linh kiện, phụ tùng và vật tư kỹ thuật phục vụ bảo trì, sửa chữa và chế tạo máy.
🔎 2. Hỗ trợ tìm đúng khớp nối theo yêu cầu
Không phải lúc nào khách hàng cũng có đầy đủ model của khớp nối trục NL. HDI tiếp nhận yêu cầu dựa trên mã hàng, hình ảnh, kích thước, bản vẽ, mẫu thực tế hoặc thông số kỹ thuật.
📌 Khách hàng chỉ cần gửi:
- Ảnh sản phẩm cần tìm.
- Model hoặc part number nếu có.
- Tên thương hiệu nếu có.
- Đường kính trục và đường kính lỗ cần lắp.
- Số răng và mô đun nếu có.
- Kích thước rãnh then nếu có.
- Bản vẽ 2D/3D nếu có.
- Mô-men truyền động hoặc thông số tải nếu có.
- Số lượng cần mua.
- Thời gian cần hàng.
HDI sẽ dựa trên thông tin khách hàng cung cấp để tra cứu, đối chiếu quy cách và tìm phương án cung ứng phù hợp, sau đó phản hồi model và báo giá.
📋 3. Hỗ trợ nhiều sản phẩm trong cùng một yêu cầu
Đối với nhà máy, xưởng cơ khí và đơn vị bảo trì, một yêu cầu vật tư thường không chỉ bao gồm một sản phẩm. Một đơn hàng có thể đồng thời cần khớp nối răng vỏ nhựa NL, bạc nylon NL, vòng bi, khớp nối, vít me, ray trượt, xi lanh khí nén, phụ kiện thủy lực, linh kiện tự động hóa và các chi tiết cơ khí.
Khách hàng có thể gửi trực tiếp danh sách vật tư, BOQ, file Excel hoặc danh sách mã hàng để HDI hỗ trợ kiểm tra từng hạng mục và tổng hợp nhu cầu cung ứng.
🧠 4. Tư vấn theo thông số kỹ thuật thay vì chỉ dựa vào tên sản phẩm
Với khớp nối bánh răng NL, chỉ biết tên sản phẩm đôi khi chưa đủ để xác định đúng quy cách. Việc lựa chọn cần xem xét đồng thời đường kính trục, kích thước lỗ, số răng, mô đun, rãnh then, mô-men truyền động, tốc độ quay và yêu cầu lắp đặt của hệ thống.
HDI ưu tiên thu thập các thông tin như model NL, đường kính lỗ trục, kích thước trục, số răng, mô đun, rãnh then, mô-men xoắn, tốc độ quay và ứng dụng thực tế để hỗ trợ đối chiếu model.
Đường kính trục & lỗ
Khả năng truyền tải
Quy cách bạc nylon
Máy & hệ thống
Model & quy cách
🛠️ 5. Hỗ trợ kỹ thuật cho hệ thống truyền động
Với khớp nối răng nylon NL, HDI không chỉ cung cấp sản phẩm mà còn hỗ trợ khách hàng kiểm tra các thông tin liên quan đến đường kính trục, lỗ trục, rãnh then, bạc nylon, số răng, mô đun, mô-men truyền động và điều kiện lắp đặt.
Khách hàng có thể gửi hình ảnh cụm truyền động thực tế để HDI hỗ trợ xác định model khớp nối trục NL, quy cách sản phẩm và các thông số cần kiểm tra trước khi đặt hàng.
🚚 6. Cung ứng và giao hàng cho khách hàng trên toàn quốc
HDI hướng đến phục vụ khách hàng tại Hà Nội, Bắc Ninh, Hải Phòng, Hưng Yên, Hải Dương, Thái Nguyên, Quảng Ninh và các tỉnh miền Bắc; Thanh Hóa, Nghệ An, Hà Tĩnh, Đà Nẵng, Quảng Ngãi, Khánh Hòa và khu vực miền Trung; TP. Hồ Chí Minh, Bình Dương, Đồng Nai, Tây Ninh, Bà Rịa – Vũng Tàu, Cần Thơ và các tỉnh miền Nam.
Bên cạnh các khu công nghiệp lớn, HDI cũng tiếp nhận yêu cầu từ xưởng cơ khí, nhà máy, đơn vị bảo trì, doanh nghiệp sản xuất và khách hàng tại các địa phương khác trên toàn quốc.
🤝 7. Đồng hành từ một khớp nối đến cả danh sách vật tư
HDI không giới hạn yêu cầu ở một sản phẩm cụ thể. Nếu doanh nghiệp đang cần khớp nối răng vỏ nhựa NL cùng với các linh kiện khác cho một máy hoặc một dự án, khách hàng có thể gửi toàn bộ danh sách để HDI hỗ trợ kiểm tra.
Khớp nối răng vỏ nhựa NL + bạc nylon NL + vòng bi + khớp nối + puly + nhông xích + ray trượt + vít me + xi lanh khí nén + van + phụ kiện + linh kiện cơ khí.
Mục tiêu là tạo ra một đầu mối thuận tiện để doanh nghiệp tìm hàng – kiểm tra thông số – nhận báo giá – đặt hàng – nhận hàng cho nhiều nhóm vật tư công nghiệp.
🔑 Từ khóa liên quan
khớp nối răng vỏ nhựa NL
khớp nối bánh răng NL
khớp nối trục NL
khớp nối răng nylon NL
khớp nối nylon
bạc nylon NL
vỏ nhựa nylon
nylon sleeve coupling
nylon gear coupling
khớp nối răng đàn hồi
khớp nối giảm rung
khớp nối giảm chấn
khớp nối truyền động
khớp nối motor
khớp nối máy bơm
khớp nối hộp giảm tốc
truyền mô-men xoắn
bù sai lệch trục
🔎 Cần tìm khớp nối răng vỏ nhựa NL hoặc linh kiện công nghiệp?
Không xác định được model cũng không sao.
Hãy gửi cho HDI hình ảnh, mã hàng, bản vẽ, đường kính trục, kích thước lỗ, số răng, mô đun, rãnh then hoặc yêu cầu kỹ thuật.
HDI hỗ trợ tra cứu khớp nối răng vỏ nhựa NL, khớp nối bánh răng NL, khớp nối trục NL, khớp nối răng nylon NL và khớp nối nylon theo nhu cầu thực tế.
🧠 FAQ – Câu hỏi thường gặp về khớp nối răng vỏ nhựa NL
Tổng hợp những câu hỏi thường gặp khi lựa chọn, lắp đặt, sử dụng và bảo trì khớp nối răng vỏ nhựa NL, khớp nối bánh răng NL, khớp nối trục NL, khớp nối răng nylon NL và khớp nối nylon. Nhấn vào từng câu hỏi để xem câu trả lời chi tiết.
🔎 Chưa tìm thấy câu trả lời?
Gửi cho HDI hình ảnh, mã sản phẩm, đường kính trục, kích thước lỗ, số răng, mô đun, rãnh then hoặc bản vẽ.
HDI hỗ trợ tra cứu khớp nối răng vỏ nhựa NL, khớp nối bánh răng NL,
khớp nối trục NL và khớp nối răng nylon NL theo nhu cầu thực tế.
🖼️ Hình ảnh khớp nối răng vỏ nhựa NL

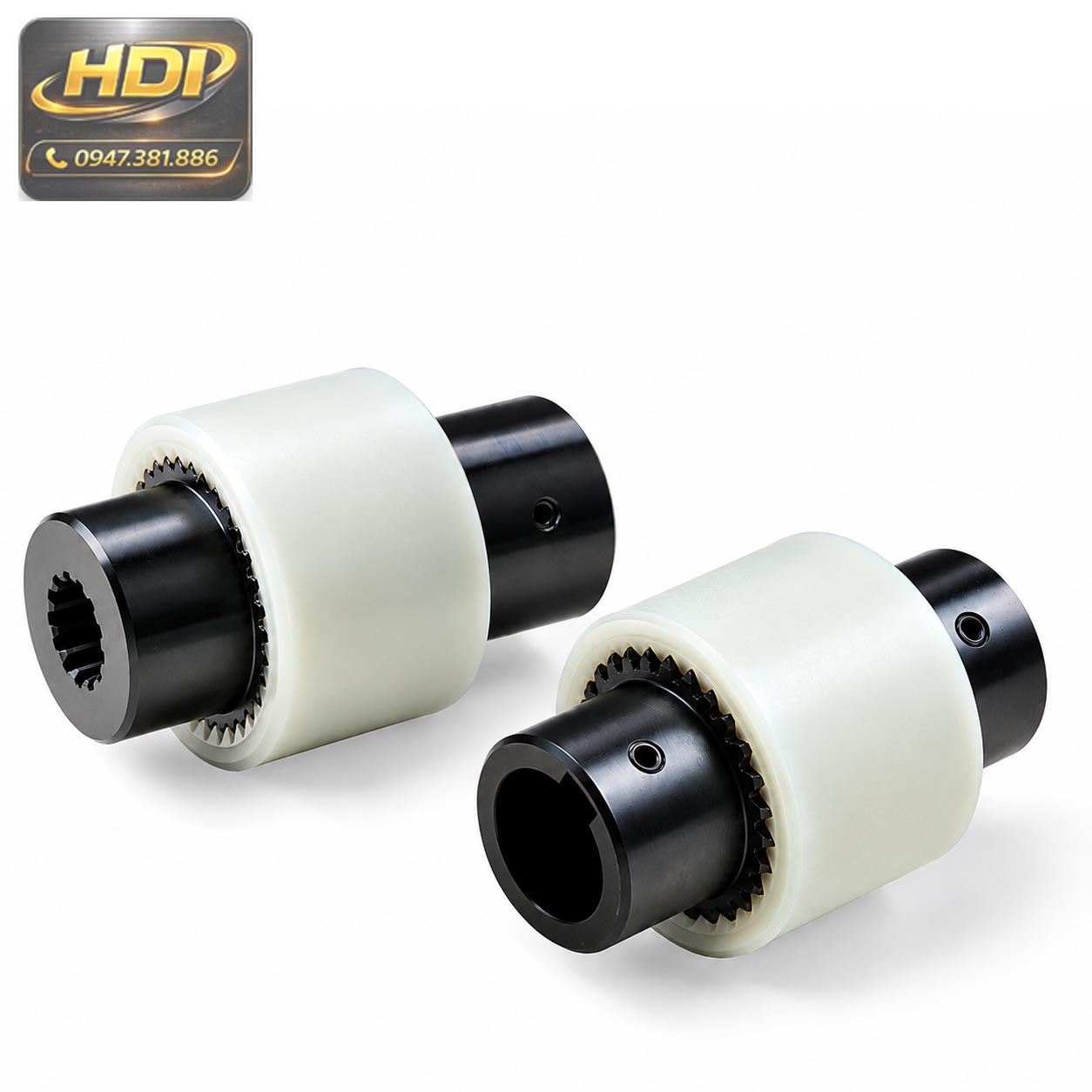

Hình ảnh thực tế khớp nối răng vỏ nhựa NL với cấu tạo gồm hai hub thép có răng và bạc nylon răng trong. Các hình ảnh dưới đây giúp khách hàng dễ dàng nhận biết cấu tạo, hình dạng, kích thước tương đối và cách lắp ghép của khớp nối bánh răng NL.
Khớp nối răng vỏ nhựa NL – cấu tạo thực tế
Khớp nối bánh răng NL – lắp ráp và tháo rời
Khớp nối trục NL – nhiều kích thước🔍 Quan sát cấu tạo khớp nối nylon NL
Qua hình ảnh có thể nhận thấy khớp nối răng nylon NL gồm hai phần hub kim loại được bố trí ở hai phía và bạc nylon bao quanh khu vực răng. Khi lắp hoàn chỉnh, răng ngoài của hai hub ăn khớp với răng trong của bạc nylon để tạo thành cơ cấu truyền động giữa hai trục.
Bộ phận liên kết trực tiếp với trục máy và truyền mô-men.
Vỏ nhựa có răng trong liên kết hai hub.
Tạo liên kết ăn khớp giữa hub và bạc nylon.
Dùng để cố định hub trên trục theo cấu hình sản phẩm.
📐 Hình ảnh nhiều model khớp nối trục NL
Dòng khớp nối trục NL có nhiều kích thước từ NL2 đến NL9. Hình ảnh sản phẩm thực tế cho thấy đường kính ngoài, chiều cao bạc nylon và kích thước hub thay đổi theo từng quy cách. Khi đặt hàng không nên chỉ dựa vào hình dáng bên ngoài mà cần đối chiếu thêm model, đường kính lỗ, số răng, mô đun và kích thước trục.
📌 Lưu ý khi đối chiếu hình ảnh:
- Hình ảnh dùng để nhận diện sơ bộ cấu tạo và kiểu dáng.
- Kích thước thực tế cần đối chiếu bằng thước đo hoặc bản vẽ.
- Cần kiểm tra số răng và mô đun khi thay bạc nylon.
- Đường kính lỗ trục cần phù hợp với trục máy.
- Với hàng gia công, nên gửi kích thước hoặc bản vẽ trước khi đặt.
🧰 Hình ảnh thực tế hỗ trợ xác định model
Nếu khách hàng chưa biết chính xác model khớp nối bánh răng NL, có thể gửi hình ảnh sản phẩm đang sử dụng cho HDI. Hình ảnh nên thể hiện được toàn bộ khớp nối, đường kính ngoài, phần hub, bạc nylon, lỗ trục và vị trí vít hãm.
Trong trường hợp có thể tháo sản phẩm, nên chụp riêng hub thép và bạc nylon để dễ kiểm tra số răng, kích thước và cấu tạo. Hình ảnh chỉ là cơ sở nhận diện ban đầu; các kích thước quan trọng vẫn cần được xác nhận bằng số đo hoặc bản vẽ.
📸 Khách hàng cần gửi hình ảnh như thế nào?
① Ảnh tổng thể
Chụp toàn bộ khớp nối để nhận biết kiểu cấu tạo.
② Ảnh mặt hub
Thể hiện lỗ trục, rãnh then hoặc dạng lỗ đặc biệt.
③ Ảnh bạc nylon
Nếu tháo được, chụp rõ răng trong của bạc.
④ Ảnh kích thước
Đặt thước hoặc thước cặp để xác định kích thước thực tế.
📞 Cần xác định model khớp nối từ hình ảnh?
Gửi cho HDI hình ảnh khớp nối, đường kính trục, kích thước lỗ hoặc bản vẽ.
HDI hỗ trợ đối chiếu khớp nối răng vỏ nhựa NL, khớp nối bánh răng NL, khớp nối trục NL
và bạc nylon NL theo thông số thực tế.
🔎 Từ khóa liên quan – Khớp nối răng vỏ nhựa NL
Tổng hợp hệ thống từ khóa SEO liên quan đến khớp nối răng vỏ nhựa NL bao gồm từ khóa chính, nhu cầu tìm mua, cấu tạo – vật liệu, bạc nylon, vỏ nhựa nylon, hub thép 45#, thông số kỹ thuật, model NL2–NL9, truyền mô-men xoắn, bù sai lệch trục, giảm rung, ứng dụng công nghiệp, lựa chọn, lắp đặt, bảo trì, gia công lỗ trục và các thuật ngữ kỹ thuật liên quan.
⭐ 1. Từ khóa chính
khớp nối răng vỏ nhựa NLkhớp nối bánh răng NLkhớp nối trục NLkhớp nối răng nylon NLkhớp nối nylonkhớp nối răng đàn hồi NLkhớp nối mềm NLnylon gear couplingnylon sleeve coupling
🛒 2. Từ khóa khách hàng tìm mua
mua khớp nối răng vỏ nhựa NLmua khớp nối bánh răng NLmua khớp nối nylongiá khớp nối răng vỏ nhựa NLbáo giá khớp nối bánh răng NLkhớp nối NL công nghiệpnhà cung cấp khớp nối NLnhà cung cấp khớp nối nylonđơn vị cung cấp khớp nối truyền độngmua bạc nylon NL
🔩 3. Từ khóa về cấu tạo & vật liệu
bạc nylon NLvỏ nhựa nylonbạc nhựa nylon NLhub khớp nối NLthân khớp nối thép 45#khớp nối thép 45răng trong bạc nylonrăng ngoài hub thépkhớp nối răng trongkhớp nối có bạc nylon
⚙️ 4. Từ khóa theo kiểu khớp nối & truyền động
khớp nối mềm NLkhớp nối răng đàn hồikhớp nối giảm rungkhớp nối giảm chấnkhớp nối truyền độngkhớp nối trục motorkhớp nối trục máykhớp nối bánh răng truyền độngnylon gear couplingflexible nylon coupling
📐 5. Từ khóa kỹ thuật & thông số
thông số khớp nối trục NLkích thước khớp nối NLđường kính trục khớp nối NLđường kính ngoài khớp nối NLmô-men xoắn khớp nối NLmô-men xoắn danh định khớp nối NLcông suất động cơ khớp nối NLkhả năng truyền mô-men xoắnbù sai lệch trụcgiảm chấn xoắnhấp thụ rung độngnhiệt độ làm việc khớp nối nylonlỗ H7 khớp nối NLrãnh then khớp nối NLsố răng khớp nối NLmô đun răng khớp nối NL
🔢 6. Từ khóa theo model & quy cách NL
model NLNL2 khớp nốiNL3 khớp nốiNL4 khớp nốiNL5 khớp nốiNL6 khớp nốiNL7 khớp nốiNL8 khớp nốiNL9 khớp nốikhớp nối NL nhiều kích thướcquy cách khớp nối NLsize khớp nối nylon NL
bạc nylon NL2bạc nylon NL3bạc nylon NL4bạc nylon NL5bạc nylon NL6bạc nylon NL7bạc nylon NL8bạc nylon NL9
🔧 7. Từ khóa theo cơ cấu & nguyên lý làm việc
cấu tạo khớp nối răng NLnguyên lý khớp nối bánh răng NLnguyên lý khớp nối răng nylonnguyên lý truyền động bánh răngtruyền mô-men qua rănggiảm chấn bằng bạc nylon
giảm rung bằng khớp nối nylonbù sai lệch trục bằng khớp nốinguyên lý khớp nối răng trongnylon gear coupling working principle
🏭 8. Từ khóa theo ứng dụng
khớp nối trục máy bơmkhớp nối motorkhớp nối hộp giảm tốckhớp nối trục động cơkhớp nối máy công nghiệpkhớp nối thiết bị truyền độngkhớp nối máy CNCkhớp nối máy tự động hóakhớp nối dây chuyền sản xuấtindustrial shaft couplingmotor shaft coupling
🧠 9. Từ khóa tìm kiếm theo nhu cầu kỹ thuật
cách chọn khớp nối răng vỏ nhựa NLcách chọn khớp nối NLchọn size khớp nối NLchọn model khớp nối NLchọn khớp nối theo đường kính trụcchọn khớp nối theo mô-men xoắnchọn bạc nylon phù hợpchọn khớp nối theo công suất motorkhớp nối truyền mô-men caokhớp nối giảm rung cho motorkhớp nối bù sai lệch trụccách xác định model khớp nối NL
🧰 10. Từ khóa gia công & tùy chỉnh
gia công khớp nối trục NLgia công khớp nối theo bản vẽkhớp nối theo kích thước riêngkhớp nối theo mẫukhớp nối theo bản vẽ kỹ thuậtgia công lỗ trục khớp nối NLgia công rãnh then khớp nối NLkhớp nối gia công lỗ theo yêu cầugia công then hoa khớp nốikhớp nối NL đặt theo yêu cầu
🔄 11. Từ khóa thay thế & bảo trì
thay khớp nối răng vỏ nhựa NLthay bạc nylon NLthay vỏ nhựa nylontháo khớp nối NLlắp khớp nối trục NLhướng dẫn lắp khớp nối NLkiểm tra khớp nối trục NLbảo trì khớp nối nylonkiểm tra bạc nylonthay thế bộ khớp nối NLkiểm tra răng bạc nylon
📊 Internal Link – Sản phẩm & giải pháp liên quan
Khớp nối răng vỏ nhựa NL là linh kiện truyền động cơ khí sử dụng hai hub răng kết hợp với bạc nylon dạng răng trong để truyền mô-men xoắn giữa các trục. Cấu tạo khớp nối bánh răng NL với vỏ nhựa nylon giúp tạo thành một bộ khớp nối trục NL gọn, phù hợp cho nhiều cơ cấu truyền động máy công nghiệp.
Khách hàng đang tìm khớp nối răng vỏ nhựa NL, khớp nối bánh răng NL, khớp nối trục NL, khớp nối răng nylon NL hoặc khớp nối nylon có thể tham khảo thêm các nhóm sản phẩm liên quan của HOÀNG ĐĂNG INDUSTRIAL. HDI hỗ trợ tìm hàng theo model, hình ảnh, kích thước, đường kính trục, bản vẽ hoặc yêu cầu kỹ thuật.
Khám phá đầy đủ các dòng khớp nối trục công nghiệp
phục vụ truyền động cơ khí, kết nối trục động cơ – máy và các hệ thống máy móc công nghiệp.
⚙️ 1. Nhóm sản phẩm truyền động – cơ khí liên quan
Đây là những nhóm sản phẩm có mối liên hệ với khớp nối răng vỏ nhựa NL trong các hệ thống truyền động, cơ cấu máy và thiết bị công nghiệp.
💨 2. Khí nén – xi lanh – van điện từ
Trong các hệ thống sử dụng khớp nối trục NL, motor, hộp giảm tốc và cơ cấu truyền động, khách hàng thường kết hợp thêm xi lanh khí nén, van điện từ và các linh kiện khí nén để hoàn thiện máy tự động.
HDI cung cấp nhóm xi lanh – khí nén – van điện từ, phù hợp cho dây chuyền sản xuất, máy tự động và các hệ thống cơ khí có sử dụng khớp nối răng vỏ nhựa NL.
💧 3. Phụ kiện thủy lực – ống mềm – đầu nối
Trong một hệ thống máy công nghiệp, bên cạnh phần truyền động sử dụng khớp nối bánh răng NL hoặc khớp nối nylon, thiết bị có thể đồng thời sử dụng ống mềm inox, đầu nối, khớp nối thủy lực và phụ kiện thủy lực.
Đây là nhóm sản phẩm phù hợp khi khách hàng cần đồng bộ nhiều hạng mục vật tư cho một máy hoặc dây chuyền sản xuất.
🧱 4. Vật liệu & phụ trợ công nghiệp
Ngoài linh kiện truyền động và khớp nối răng nylon NL, HDI còn cung cấp các nhóm vật liệu và sản phẩm phụ trợ phục vụ sản xuất, gia công và bảo trì máy móc.
Các nhóm này có thể được sử dụng đồng bộ trong quá trình chế tạo, lắp đặt và bảo trì thiết bị công nghiệp.
🔗 5. Các sản phẩm khách hàng thường tìm cùng khớp nối răng vỏ nhựa NL
Khi khách hàng tìm khớp nối răng vỏ nhựa NL, nhu cầu thực tế thường liên quan đến cả cụm truyền động hoặc hệ thống máy. Vì vậy, HDI có thể hỗ trợ tìm thêm các sản phẩm như:
Vòng bi cầu, vòng bi inox, vòng bi mâm xoay, gối bi.
Bạc lót JDB, SF1, bạc đồng, bạc tự bôi trơn.
Ray trượt, con trượt tuyến tính, thanh trượt CNC.
Vít me bi, đai ốc vít me, bàn trượt tuyến tính.
Xi lanh inox, xi lanh tiêu chuẩn, van điện từ.
Ống mềm inox, đầu nối, khớp nối và phụ kiện thủy lực.
Puly, xích, nhông, chốt và phụ kiện máy.
Linh kiện phục vụ máy tự động và dây chuyền sản xuất.
🔎 Không thấy đúng model NL? HDI hỗ trợ tìm hàng theo yêu cầu
Danh mục trên website không phải toàn bộ sản phẩm HDI có thể cung ứng. Với các linh kiện chưa được đăng tải, khách hàng có thể gửi hình ảnh, mã hàng, model NL, đường kính trục, kích thước khớp nối, kích thước bạc nylon, bản vẽ hoặc mẫu thực tế.
HDI hỗ trợ tra cứu và tìm nguồn cung ứng đối với nhiều nhóm vật tư công nghiệp, linh kiện cơ khí, truyền động, khí nén, thủy lực và tự động hóa.
Khách hàng có thể gửi:
🏭 6. Khám phá thêm hệ sinh thái sản phẩm HDI
HOÀNG ĐĂNG INDUSTRIAL đang phát triển hệ thống cung ứng nhiều nhóm vật tư công nghiệp và linh kiện máy móc, từ cơ khí truyền động đến khí nén, thủy lực và tự động hóa.
Khách hàng đang tìm khớp nối răng vỏ nhựa NL, khớp nối bánh răng NL, khớp nối trục NL, khớp nối răng nylon NL hoặc khớp nối nylon có thể xem thêm các danh mục dưới đây:
🔎 Cần tìm thêm linh kiện cho máy hoặc dây chuyền?
Không chỉ khớp nối răng vỏ nhựa NL. Anh/chị có thể gửi cho HDI hình ảnh, mã hàng, model NL, bản vẽ, đường kính trục, kích thước khớp nối, danh sách vật tư hoặc BOQ. HDI hỗ trợ tra cứu và tìm nguồn cung ứng nhiều nhóm vật tư công nghiệp, linh kiện cơ khí, truyền động, khí nén, thủy lực và tự động hóa.
🏭 Xem toàn bộ sản phẩm HDI 📋 Gửi yêu cầu báo giá ☎️ Hotline 0947 381 886 💬 Gửi mã hàng qua Zalo
Đánh giá
Chưa có đánh giá nào.
