Khớp Nối Mềm Cao Su Mặt Bích

🔩 Sản phẩm khớp nối mềm cao su mặt bích là gì?

Khớp nối mềm cao su mặt bích là phụ kiện được lắp đặt tại vị trí kết nối giữa hai đoạn đường ống hoặc giữa đường ống với các thiết bị như máy bơm, van và thiết bị công nghiệp. Sản phẩm sử dụng phần thân cao su có tính đàn hồi kết hợp với kết nối dạng mặt bích, tạo nên một điểm nối linh hoạt hơn so với đoạn ống cứng thông thường.

Trong quá trình vận hành, hệ thống đường ống có thể xuất hiện rung động, dao động cơ học, chuyển vị hoặc thay đổi kích thước do điều kiện làm việc. Nhờ phần thân đàn hồi, khớp nối mềm cao su có khả năng hấp thụ một phần các dao động và chuyển động tại vị trí lắp đặt, qua đó hỗ trợ giảm truyền rung từ thiết bị sang đường ống.

Với thiết kế hai đầu mặt bích, khớp nối cao su mặt bích được liên kết với đường ống bằng bulông, thuận tiện cho việc tháo lắp, kiểm tra và thay thế khi bảo trì hệ thống. Tùy từng cấu hình, sản phẩm có thể được lựa chọn theo kích thước DN, kiểu mặt bích, áp suất, môi chất và điều kiện làm việc thực tế.

🔧 Khớp nối mềm cao su mặt bích hoạt động như thế nào?

Khi đường ống và thiết bị phát sinh rung động hoặc chuyển động tương đối, phần thân cao su đàn hồi sẽ biến dạng trong giới hạn thiết kế, giúp hấp thụ một phần dao động thay vì truyền trực tiếp toàn bộ lực sang đoạn ống hoặc thiết bị kế bên. Khả năng làm việc thực tế phụ thuộc vào cấu hình sản phẩm, kích thước, vật liệu, áp suất và điều kiện lắp đặt.

Vì vậy, đây không chỉ là một chi tiết dùng để nối hai đầu ống mà còn là một bộ phận hỗ trợ kiểm soát rung động và chuyển động trong hệ thống đường ống. Việc lựa chọn đúng quy cách cần dựa trên thông số thực tế của công trình thay vì chỉ lựa chọn theo đường kính ống.

⭐ Đặc điểm & ưu điểm nổi bật khớp nối cao su mặt bích

Khớp nối cao su mặt bích nổi bật nhờ phần thân đàn hồi và kết nối mặt bích chắc chắn, tạo ra một điểm nối linh hoạt giữa đường ống với đường ống hoặc giữa đường ống và thiết bị. Khi được lựa chọn đúng quy cách và lắp đặt phù hợp, sản phẩm hỗ trợ kiểm soát rung động, dao động và chuyển động phát sinh trong quá trình hệ thống vận hành.

🧩 Cấu tạo & nguyên lý làm việc khớp nối mềm cao su mặt bích

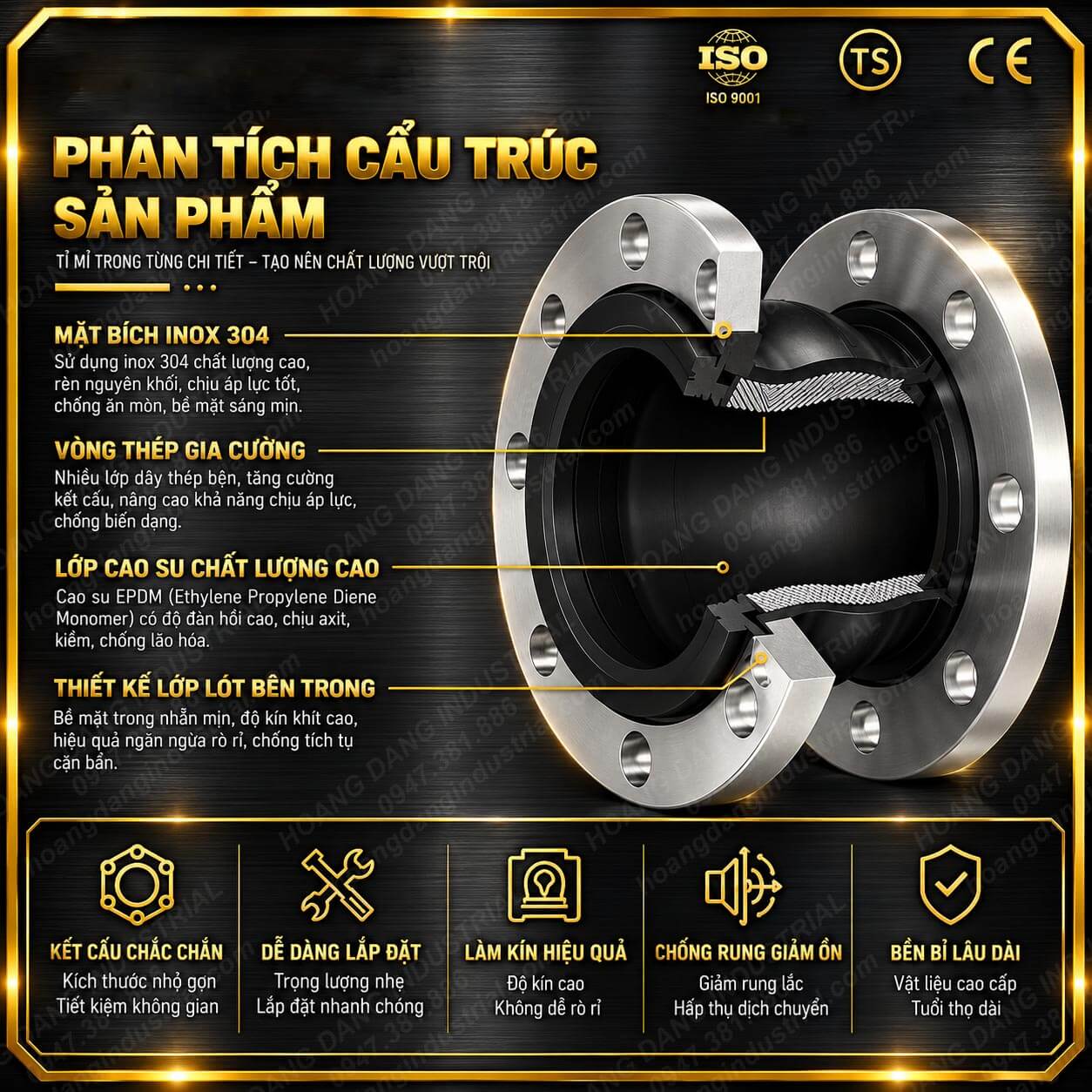

Khớp nối mềm cao su mặt bích được thiết kế theo dạng kết cấu đàn hồi, trong đó phần thân cao su kết hợp với các lớp gia cường và hai đầu mặt bích tạo thành một cụm nối linh hoạt cho hệ thống đường ống. Hình ảnh cấu tạo dưới đây thể hiện rõ các thành phần chính và cách các lớp vật liệu phối hợp để tạo nên khả năng đàn hồi, hấp thụ dao động và kết nối với đường ống.

🔩 1. Mặt bích kết nối

Hai đầu của khớp nối cao su mặt bích được thiết kế dạng mặt bích để liên kết với đường ống hoặc thiết bị bằng hệ thống bulông. Theo hình ảnh kỹ thuật, phần mặt bích được thể hiện bằng inox 304, có bề mặt kim loại hoàn thiện và các lỗ bulông bố trí xung quanh.

Mặt bích đóng vai trò tạo liên kết cơ học giữa khớp nối và hệ thống. Khi lựa chọn thực tế cần kiểm tra đồng thời đường kính danh nghĩa, kích thước mặt bích, vòng lỗ và tiêu chuẩn kết nối để bảo đảm tương thích với đường ống.

🛡️ 2. Vòng thép gia cường

Bên trong thân khớp có các lớp gia cường được thể hiện trong hình ảnh bằng các dải vật liệu chịu lực kết hợp với vòng thép. Kết cấu này có nhiệm vụ hỗ trợ thân cao su duy trì hình dạng và tăng khả năng làm việc khi khớp chịu tác động của áp lực cũng như chuyển động trong đường ống.

Nhờ kết cấu gia cường, phần thân đàn hồi không chỉ đảm nhiệm chức năng linh hoạt mà còn được hỗ trợ về khả năng ổn định hình học trong quá trình vận hành. Đây là một thành phần quan trọng trong cấu tạo của khớp nối mềm cao su chống rung.

⚫ 3. Lớp cao su đàn hồi

Phần thân cao su là bộ phận trực tiếp tạo ra tính linh hoạt của khớp nối. Hình ảnh kỹ thuật anh cung cấp ghi rõ vật liệu cao su EPDM (Ethylene Propylene Diene Monomer), được mô tả với đặc tính đàn hồi và khả năng làm việc trong các điều kiện môi chất nhất định.

Khi đường ống phát sinh rung động hoặc chuyển động, thân cao su có thể biến dạng đàn hồi trong giới hạn thiết kế. Nhờ đó, khớp nối mềm cao su tạo ra một đoạn nối có độ mềm dẻo giữa các phần tử cứng của hệ thống.

🔄 4. Thiết kế lớp lót bên trong

Phần bề mặt bên trong được thiết kế liền mạch và nhẵn theo hình ảnh cấu tạo, tạo thành khu vực tiếp xúc trực tiếp với dòng môi chất. Thiết kế này giúp hình thành lòng dẫn tương đối liên tục qua thân khớp, đồng thời hạn chế các vị trí dễ tích tụ cặn trong điều kiện sử dụng phù hợp.

Với các hệ thống sử dụng môi chất khác nhau, vật liệu và cấu hình bên trong cần được kiểm tra theo điều kiện thực tế. Không nên lựa chọn chỉ dựa trên kích thước đường ống mà bỏ qua môi chất, áp suất và nhiệt độ làm việc.

📌 Sự phối hợp giữa các bộ phận

📐 Thông số kỹ thuật & vật liệu khớp nối mềm cao su chống rung

Khớp nối mềm cao su chống rung được lựa chọn dựa trên nhiều yếu tố như kích thước đường ống, áp suất, nhiệt độ, môi chất và khả năng dịch chuyển của hệ thống. Hình ảnh thông số kỹ thuật dưới đây cung cấp các dữ liệu tham khảo về cấu hình sản phẩm, vật liệu, kích thước và giới hạn làm việc.

🧱 Vật liệu cấu thành khớp nối

Về kết cấu vật liệu, hình ảnh kỹ thuật của sản phẩm thể hiện thân khớp sử dụng cao su EPDM, kết hợp với các lớp gia cường bên trong và mặt bích kim loại. Ở cấu hình được minh họa, mặt bích được thể hiện là inox 304.

📏 Kích thước theo DN

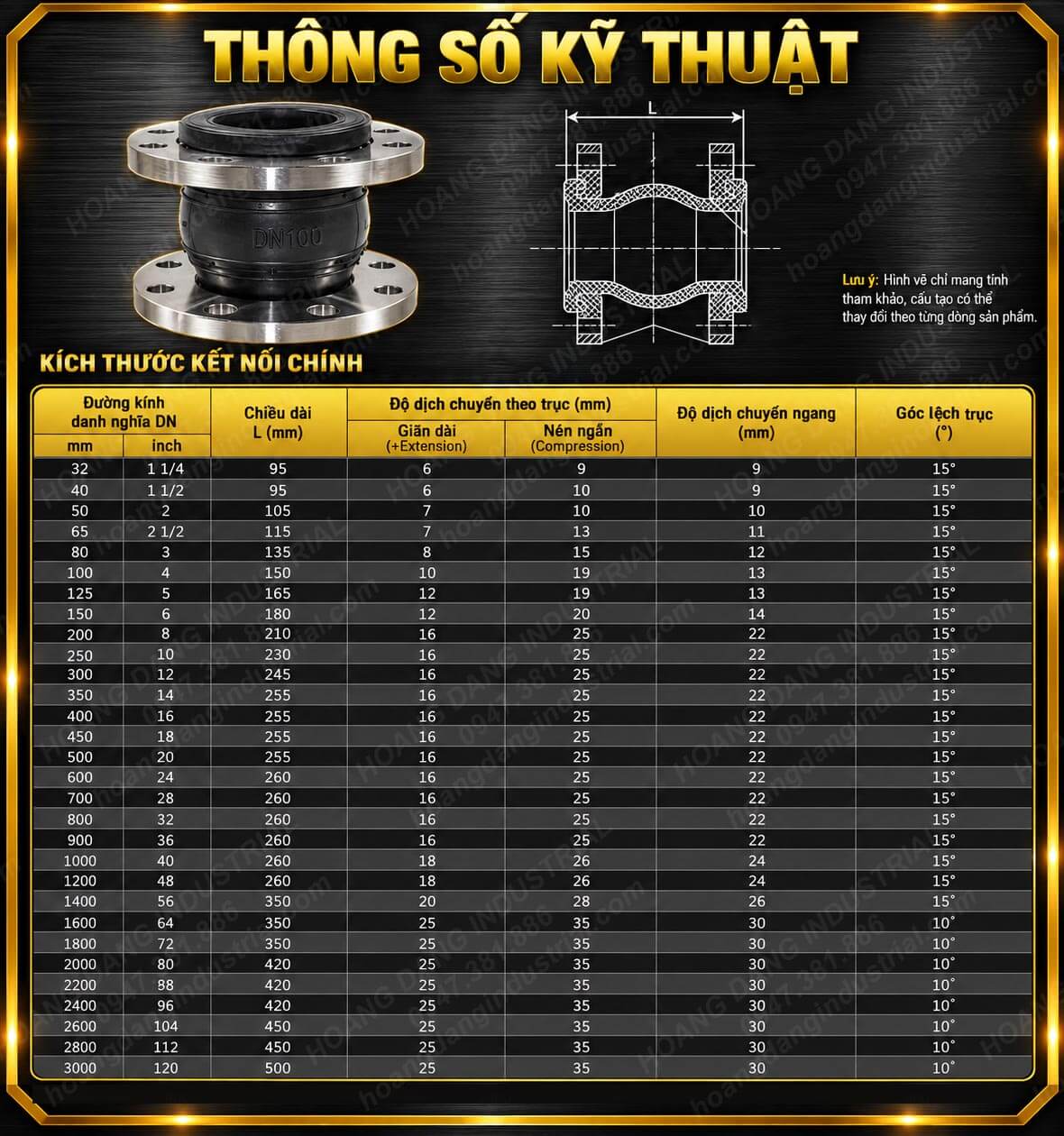

Bảng trong hình cung cấp chiều dài L của khớp nối theo từng kích thước danh nghĩa. Các giá trị dưới đây được giữ theo đúng dữ liệu thể hiện trên hình ảnh:

📊 Phân cấp thông số JGD-1, JGD-2 và JGD-3

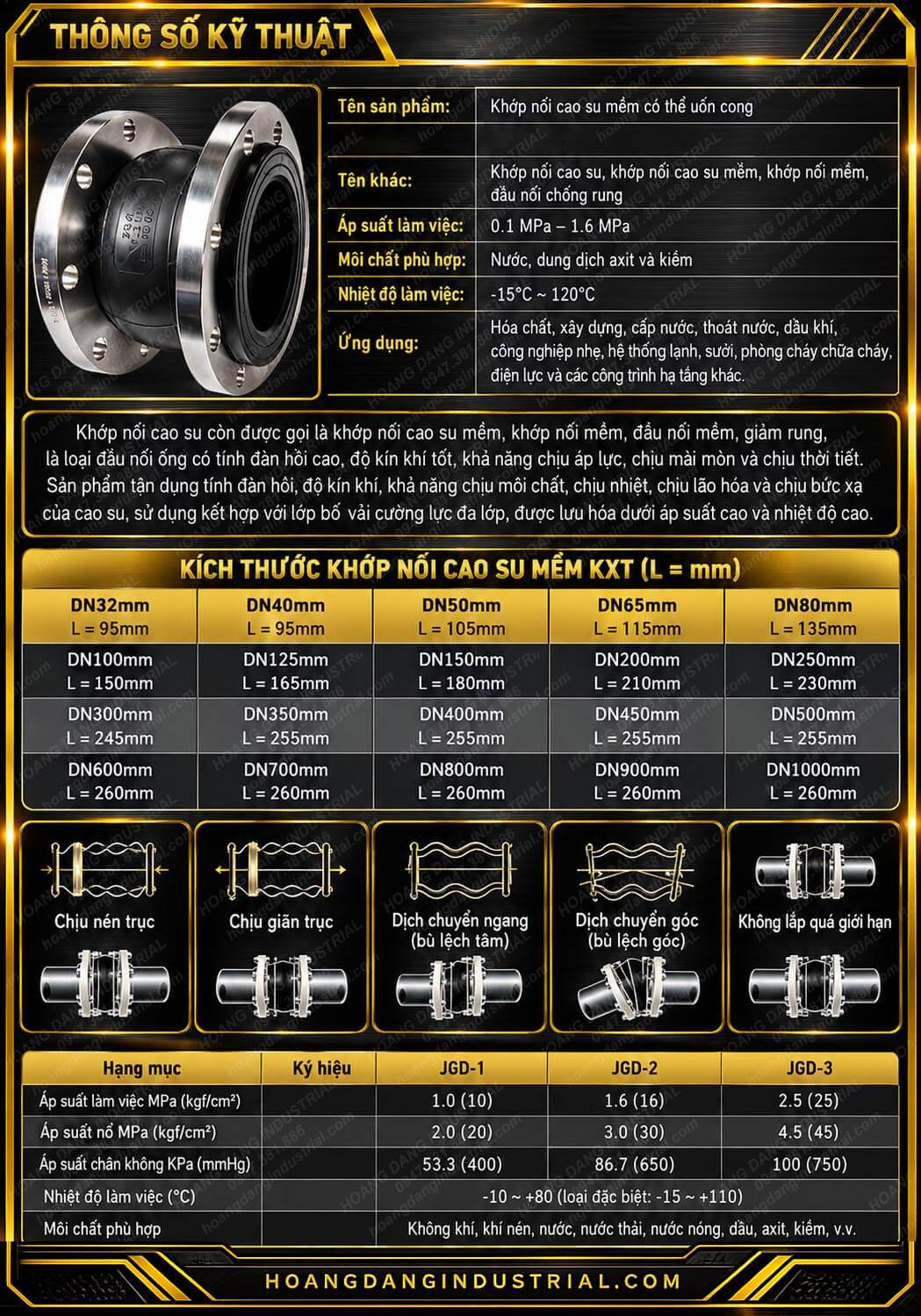

Phần dưới của hình ảnh cung cấp một bảng thông số riêng cho các cấp
JGD-1, JGD-2 và JGD-3. Đây là các cấu hình khác nhau nên cần
đối chiếu đúng model trước khi lựa chọn.

📏 Kích thước & quy cách khớp nối mềm cao su mặt bích

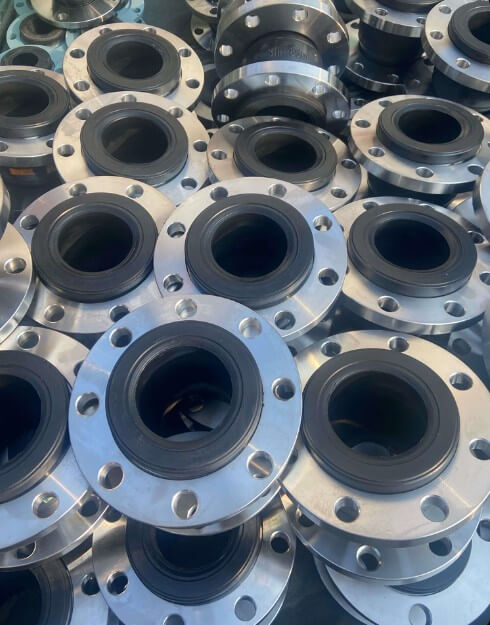

Khớp nối mềm cao su mặt bích được sản xuất với nhiều kích thước danh nghĩa DN, đáp ứng các tuyến đường ống từ cỡ nhỏ đến đường kính lớn. Khi lựa chọn sản phẩm, ngoài DN cần kiểm tra chiều dài lắp đặt L, khả năng dịch chuyển theo trục, dịch chuyển ngang và góc lệch trục để bảo đảm phù hợp với điều kiện thực tế của hệ thống.

📐 Bảng kích thước khớp nối theo đường kính danh nghĩa

Dữ liệu dưới đây được tổng hợp trực tiếp theo bảng kích thước trong hình ảnh kỹ thuật, bao gồm kích thước DN, quy đổi inch và chiều dài danh nghĩa L.

↔️ Độ dịch chuyển và góc lệch theo kích thước

Ngoài chiều dài lắp đặt, bảng kỹ thuật còn thể hiện khả năng dịch chuyển của khớp nối mềm cao su theo ba dạng chính: giãn dài theo trục, nén ngắn theo trục và dịch chuyển ngang. Góc lệch trục cũng được thể hiện để người thiết kế có cơ sở kiểm tra khả năng bù chuyển động tại vị trí lắp đặt.

📦 Model & phân loại sản phẩm khớp nối mềm cao su mặt bích

Khớp nối mềm cao su mặt bích được phân loại theo nhiều tiêu chí như model áp suất, đường kính danh nghĩa DN, cấu tạo thân cao su, kiểu kết nối và điều kiện làm việc. Việc phân loại rõ ràng giúp lựa chọn đúng khớp nối mềm cao su cho từng hệ thống đường ống, đặc biệt tại các vị trí cần giảm rung, hấp thụ chuyển động hoặc bù sai lệch trong quá trình vận hành.

Đối với dòng sản phẩm trong hình ảnh kỹ thuật, các cấp JGD-1, JGD-2 và JGD-3 được thể hiện với mức áp suất làm việc khác nhau. Khi đặt hàng khớp nối cao su mặt bích, cần xác định đúng cấp áp suất cùng kích thước DN và yêu cầu môi chất thay vì chỉ dựa vào tên sản phẩm.

📏 1. Phân loại khớp nối mềm cao su theo kích thước DN

Một trong những cách lựa chọn khớp nối mềm cao su mặt bích phổ biến nhất là dựa trên đường kính danh nghĩa của đường ống. Bảng kích thước kỹ thuật đã cung cấp các quy cách từ DN32 đến DN3000, tương ứng nhiều kích thước đường ống và chiều dài lắp đặt khác nhau.

Với mỗi DN, chiều dài L, độ giãn dài, độ nén, dịch chuyển ngang và góc lệch trục cũng thay đổi theo cấu hình. Vì vậy, khi tìm mua khớp nối cao su mặt bích, khách hàng nên cung cấp chính xác DN thay vì chỉ báo đường kính ống theo cảm tính.

🧩 2. Phân loại theo cấu tạo khớp nối cao su

Về mặt cấu tạo, khớp nối mềm cao su có thể được phân biệt theo hình dạng thân khớp và thiết kế phần cao su đàn hồi. Tùy từng dòng sản phẩm, thị trường có các cấu hình như dạng cầu đơn, dạng cầu đôi hoặc các dạng đặc biệt phục vụ yêu cầu chuyển động và kết nối khác nhau.

🔩 3. Phân loại theo kiểu kết nối

Đối với sản phẩm đang giới thiệu trên trang này, trọng tâm là khớp nối mềm cao su mặt bích. Hai đầu mặt bích cho phép liên kết với đường ống hoặc thiết bị bằng bulông, thuận tiện cho việc tháo lắp và bảo trì.

Trên thị trường còn có các dòng khớp nối mềm cao su sử dụng kết nối ren, kẹp hoặc các cấu hình kết nối khác. Tuy nhiên, mỗi kiểu kết nối có yêu cầu riêng về kích thước, áp suất và khả năng tương thích với đường ống nên không nên thay thế lẫn nhau nếu chưa kiểm tra thông số.

🔄 5. Khớp giãn nở cao su và khả năng bù chuyển động

Trong các hệ thống có phát sinh chuyển động, khớp giãn nở cao su được sử dụng như một đoạn nối đàn hồi giúp hấp thụ một phần chuyển vị của đường ống trong giới hạn thiết kế. Các thông số về giãn dài, nén ngắn, dịch chuyển ngang và góc lệch cần được kiểm tra theo từng kích thước DN.

Vì vậy, khớp giãn nở cao su không nên được lựa chọn chỉ dựa trên tên gọi. Để xác định đúng quy cách, cần đối chiếu đồng thời DN, chiều dài L, cấp áp suất, môi chất, nhiệt độ và điều kiện chuyển động thực tế của hệ thống.

🔎 Bảng định hướng lựa chọn model & quy cách

🎯 Hướng dẫn lựa chọn khớp nối mềm cao su mặt bích đúng kỹ thuật

Việc lựa chọn khớp nối mềm cao su mặt bích không nên chỉ dựa vào kích thước DN hoặc giá bán. Để khớp nối mềm cao su làm việc phù hợp với hệ thống, cần đối chiếu đồng thời kích thước đường ống, áp suất, nhiệt độ, môi chất, kiểu mặt bích, chiều dài lắp đặt và mức độ chuyển vị thực tế.

Đặc biệt với các hệ thống có bơm, van, thiết bị quay hoặc đường ống có dao động, việc chọn đúng khớp nối mềm cao su chống rung sẽ giúp khai thác tốt khả năng đàn hồi của thân cao su và khả năng bù chuyển động của khớp. Với hệ thống cần hấp thụ chuyển vị, sản phẩm còn có thể được lựa chọn theo hướng khớp giãn nở cao su phù hợp với điều kiện vận hành.

1. Xác định đúng kích thước DN của đường ống

Đây là bước đầu tiên khi chọn khớp nối cao su mặt bích. DN của khớp cần tương thích với DN danh nghĩa của tuyến ống và thiết bị cần kết nối. Không nên chỉ nhìn đường kính ngoài của ống để chọn sản phẩm.

Theo bảng kích thước kỹ thuật của dòng sản phẩm này, quy cách có thể trải rộng từ DN32 đến DN3000. Vì vậy, khi gửi yêu cầu báo giá, khách hàng nên cung cấp chính xác DN cần sử dụng thay vì chỉ yêu cầu chung là khớp nối mềm cao su.

2. Chọn theo áp suất làm việc của hệ thống

Sau khi xác định DN, cần kiểm tra áp suất làm việc thực tế của đường ống. Không nên chọn khớp nối mềm cao su mặt bích chỉ vì cùng kích thước DN mà bỏ qua cấp áp suất.

Hình ảnh kỹ thuật của sản phẩm thể hiện các cấu hình tham khảo JGD-1, JGD-2 và JGD-3 với các mức áp suất khác nhau. Do đó, cần xác định đúng cấu hình trước khi đặt hàng, đặc biệt đối với hệ thống bơm, đường ống áp lực hoặc hệ thống có dao động áp suất.

Lưu ý: Các giá trị trên được thể hiện theo hình ảnh kỹ thuật tham khảo của sản phẩm và không nên
mặc định áp dụng cho mọi quy cách. Khi đặt khớp nối mềm cao su chống rung, cần xác nhận chính xác
model, DN và cấp áp suất với HDI.

3. Chọn vật liệu cao su theo môi chất sử dụng

Môi chất bên trong đường ống là yếu tố quan trọng khi lựa chọn khớp nối cao su mặt bích. Cùng một kích thước DN nhưng nếu môi chất và nhiệt độ khác nhau thì cấu hình vật liệu có thể cần thay đổi.

Với hình ảnh cấu tạo đã cung cấp, cấu hình minh họa thể hiện thân cao su EPDM cùng mặt bích inox 304.
Tuy nhiên, không nên mặc định mọi khớp nối mềm cao su đều sử dụng cùng vật liệu.
Vật liệu thực tế cần được xác nhận theo model và môi chất của đơn hàng.

4. Kiểm tra tiêu chuẩn và kích thước mặt bích

Một khớp nối mềm cao su mặt bích có DN phù hợp nhưng vẫn có thể không lắp được nếu tiêu chuẩn mặt bích, đường kính vòng bulông hoặc số lượng lỗ không tương thích với hệ thống.

Nếu chưa xác định được tiêu chuẩn mặt bích, khách hàng có thể gửi hình ảnh mặt bích hiện tại hoặc bản vẽ kỹ thuật. HDI có thể hỗ trợ đối chiếu trước khi chọn khớp nối cao su mặt bích.

5. Chọn theo yêu cầu giảm rung và chuyển vị

Nếu vị trí lắp đặt nằm gần máy bơm, van hoặc thiết bị có dao động, cần xem xét khả năng làm việc của khớp nối mềm cao su chống rung thay vì chỉ quan tâm đến DN và áp suất.

Bảng kỹ thuật của sản phẩm thể hiện các thông số về độ giãn dọc trục, độ nén, chuyển vị ngang và góc lệch. Đây là cơ sở quan trọng khi lựa chọn khớp giãn nở cao su cho tuyến ống có chuyển động.

6. Chọn đúng chiều dài L trước khi đặt hàng

Đây là tiêu chí thường bị bỏ qua khi mua khớp nối mềm cao su mặt bích. Hai sản phẩm cùng DN chưa chắc có cùng chiều dài lắp đặt.

Với hệ thống đang thi công hoặc thay thế khớp cũ, nên đo khoảng cách thực tế giữa hai mặt bích trước khi đặt hàng. Nếu chiều dài không phù hợp, việc lắp đặt có thể khiến thân cao su bị kéo căng hoặc nén quá mức.

7. Quy trình lựa chọn khớp nối mềm cao su tại HDI

1. Bước 1: Xác định DN đường ống.
2. Bước 2: Xác định áp suất làm việc của hệ thống.
3. Bước 3: Cung cấp môi chất và nhiệt độ làm việc.
4. Bước 4: Xác định tiêu chuẩn và kích thước mặt bích.
5. Bước 5: Kiểm tra chiều dài L và không gian lắp đặt.
6. Bước 6: Xác định yêu cầu về rung, giãn nở, nén, lệch ngang và góc lệch.
7. Bước 7: HDI đối chiếu thông số và tư vấn cấu hình khớp nối mềm cao su phù hợp.

8. Bảng thông tin gửi HDI để được tư vấn nhanh

🏭 Ứng dụng khớp nối mềm cao su mặt bích trong hệ thống đường ống

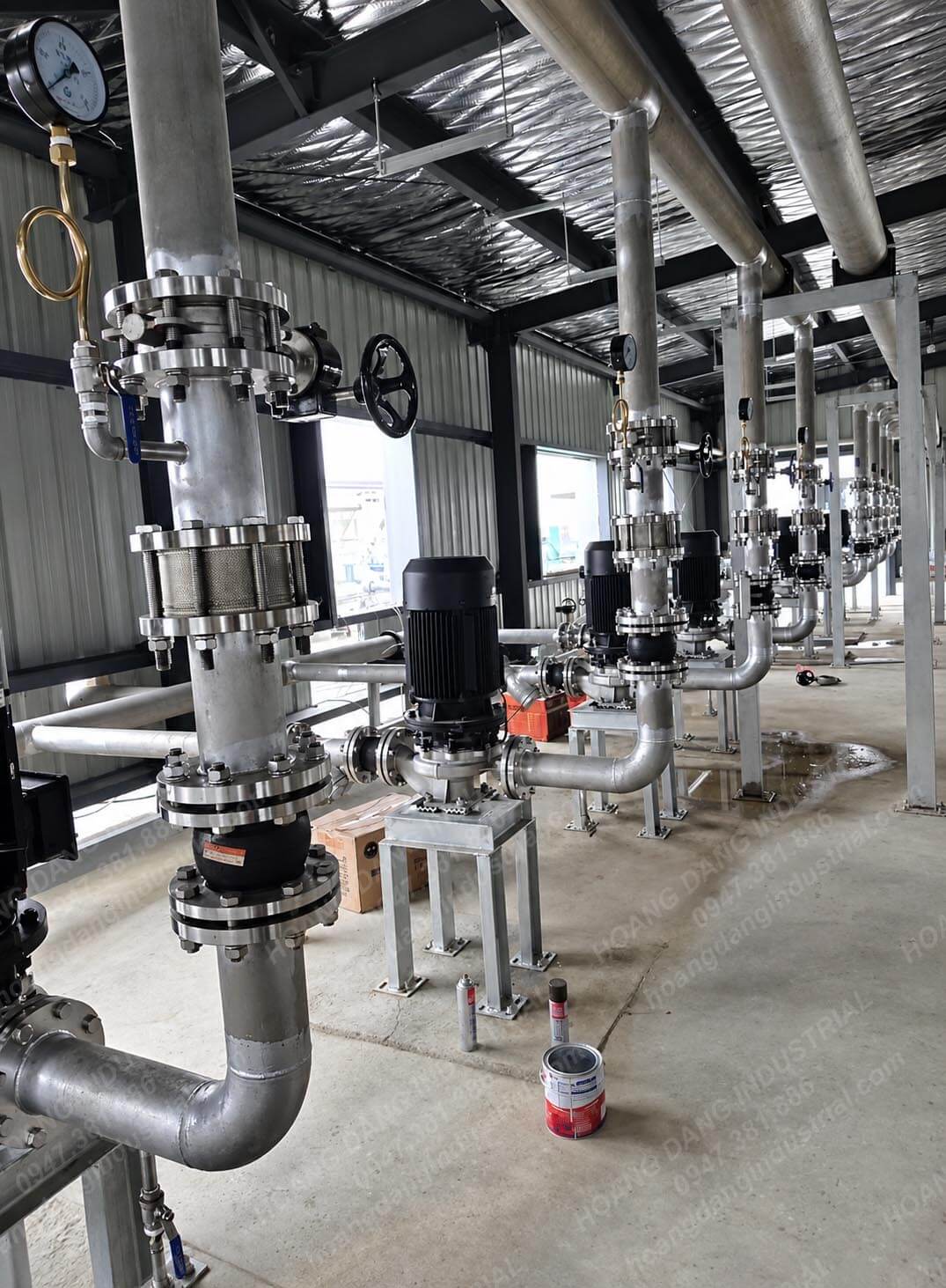

Khớp nối mềm cao su mặt bích được sử dụng tại các vị trí cần tạo liên kết mềm giữa đường ống với đường ống, máy bơm, van hoặc thiết bị công nghiệp. Nhờ thân cao su có khả năng biến dạng đàn hồi kết hợp với kết nối mặt bích, sản phẩm phù hợp cho những hệ thống có rung động, dao động trong quá trình vận hành hoặc cần bù một phần chuyển vị của đường ống.

Trong thực tế, khớp nối mềm cao su thường được bố trí gần các thiết bị phát sinh rung như máy bơm, động cơ và các cụm thiết bị đường ống. Tùy vào môi chất, áp suất, nhiệt độ, DN và cấu hình mặt bích, có thể lựa chọn khớp nối cao su mặt bích phù hợp với từng hệ thống.

1. Hệ thống máy bơm và trạm bơm công nghiệp

Đây là một trong những vị trí sử dụng phổ biến của khớp nối mềm cao su chống rung.
Khi máy bơm hoạt động, rung động từ động cơ và cụm bơm có thể truyền trực tiếp vào đường ống nếu sử dụng kết nối cứng.
Khớp nối mềm tạo ra một đoạn kết nối đàn hồi giữa thiết bị và đường ống, giúp hạn chế truyền rung động sang hệ thống.

Đối với đường ống hút và đẩy của bơm, cần lựa chọn khớp nối mềm cao su mặt bích theo đúng DN, áp suất làm việc, chiều dài lắp đặt và quy cách mặt bích của hệ thống.

2. Hệ thống cấp nước và phân phối nước

Khớp nối cao su mặt bích có thể được sử dụng trong các tuyến cấp nước, trạm bơm, hệ thống phân phối nước trong nhà máy, công trình và các cụm thiết bị đường ống.

Tại những vị trí có máy bơm hoặc thiết bị tạo dao động, khớp nối mềm cao su giúp tạo một đoạn kết nối linh hoạt giữa thiết bị và tuyến ống. Khi lựa chọn cần kiểm tra môi chất, áp suất, nhiệt độ và kích thước DN trước khi đặt hàng.

3. Hệ thống thoát nước và xử lý nước thải

Trong hệ thống thoát nước và xử lý nước thải, khớp nối mềm cao su mặt bích được sử dụng tại các đoạn kết nối giữa đường ống với bơm và thiết bị xử lý. Khả năng đàn hồi của thân khớp giúp phù hợp với những vị trí cần giảm ảnh hưởng của rung động và chuyển vị trong quá trình vận hành.

Với môi chất có tính đặc thù, cần đối chiếu vật liệu thân cao su với thành phần môi chất và nhiệt độ thực tế. Không nên lựa chọn khớp nối mềm cao su chống rung chỉ dựa vào kích thước đường ống.

4. Hệ thống HVAC, làm lạnh và điều hòa trung tâm

Khớp nối mềm cao su được sử dụng tại các cụm đường ống kết nối với thiết bị HVAC, hệ thống làm lạnh, máy bơm tuần hoàn và các thiết bị có khả năng tạo rung động.

Trong hệ thống này, việc sử dụng khớp nối mềm cao su mặt bích phù hợp giúp tạo liên kết mềm giữa thiết bị và đường ống, đồng thời hỗ trợ hạn chế truyền rung động cơ học trong quá trình vận hành.

5. Hệ thống PCCC và đường ống kỹ thuật

Khớp nối cao su mặt bích có thể được lựa chọn cho các vị trí phù hợp trong hệ thống phòng cháy chữa cháy, đặc biệt tại các cụm đường ống có máy bơm hoặc thiết bị tạo rung.

Với hệ thống PCCC, yêu cầu kỹ thuật về áp suất, tiêu chuẩn mặt bích, vật liệu và cấu hình sản phẩm cần được kiểm tra theo thiết kế của hệ thống trước khi sử dụng khớp nối mềm cao su chống rung.

6. Hệ thống dầu khí và đường ống công nghiệp

Trong các hệ thống công nghiệp có sử dụng đường ống dẫn dầu, khí hoặc môi chất kỹ thuật khác, khớp giãn nở cao su có thể được xem xét tại những vị trí cần khả năng đàn hồi và bù chuyển vị phù hợp với thiết kế.

Tuy nhiên, đối với dầu, khí hoặc môi chất hóa chất, cần xác nhận chính xác vật liệu cao su, nhiệt độ và áp suất trước khi lựa chọn. Không nên mặc định một cấu hình khớp nối mềm cao su có thể sử dụng cho mọi loại môi chất.

7. Hệ thống sưởi, làm lạnh và đường ống nhiệt

Các đường ống có sự thay đổi nhiệt độ trong quá trình vận hành có thể phát sinh chuyển động giãn nở và co lại. Trong trường hợp thiết kế cho phép, khớp giãn nở cao su có thể được sử dụng tại vị trí thích hợp để tạo khả năng chuyển vị cho đoạn đường ống.

Khi sử dụng cho hệ thống có nhiệt độ cao hoặc biến động nhiệt lớn, cần đặc biệt kiểm tra giới hạn nhiệt độ của vật liệu cao su và cấu hình sản phẩm trước khi lắp đặt.

8. Nhà máy, xưởng sản xuất và hệ thống đường ống công nghiệp

Ngoài các hệ thống chuyên dụng, khớp nối mềm cao su mặt bích còn có thể được sử dụng trong nhiều tuyến ống kỹ thuật tại nhà máy, xưởng sản xuất và công trình công nghiệp.

Các vị trí thường cần xem xét gồm:

9. Vị trí lắp đặt thực tế của khớp nối mềm cao su

Hiệu quả của khớp nối mềm cao su chống rung phụ thuộc không chỉ vào bản thân sản phẩm mà còn vào vị trí lắp đặt và thiết kế tổng thể của hệ thống. Trong nhiều trường hợp, khớp được bố trí tại khu vực gần nguồn rung hoặc tại vị trí kết nối giữa thiết bị và đường ống.

10. Lựa chọn ứng dụng theo môi chất

🔍 So sánh & lựa chọn khớp nối mềm cao su mặt bích

Trên thực tế, không phải mọi hệ thống đường ống đều sử dụng cùng một loại khớp nối. Việc lựa chọn cần dựa trên môi chất, nhiệt độ, áp suất, mức độ rung động, chuyển vị, kích thước đường ống và kiểu kết nối.
Đặc biệt, khi cần giảm rung cho máy bơm hoặc thiết bị công nghiệp, khớp nối mềm cao su mặt bích là một phương án đáng xem xét nhờ đặc tính đàn hồi của thân cao su.

Trong phần này, HDI tập trung so sánh các phương án thường gặp để khách hàng dễ xác định khi nào nên chọn khớp nối mềm cao su, khi nào cần xem xét khớp nối mềm cao su chống rung, và khi nào nên chuyển sang giải pháp khớp giãn nở cao su hoặc khớp nối vật liệu khác.

1. So sánh khớp nối mềm cao su với khớp nối mềm kim loại

Đây là lựa chọn thường gặp khi thiết kế hệ thống đường ống. Khớp nối mềm cao su sử dụng thân đàn hồi bằng cao su, trong khi khớp nối mềm kim loại sử dụng kết cấu kim loại đàn hồi.
Mỗi loại có ưu điểm riêng và cần được lựa chọn theo điều kiện vận hành.

2. Khi nào nên ưu tiên khớp nối mềm cao su mặt bích?

Khớp nối mềm cao su mặt bích phù hợp để xem xét khi hệ thống có nhu cầu tạo một đoạn kết nối mềm giữa đường ống với thiết bị hoặc giữa các đoạn đường ống, đặc biệt tại những vị trí có rung động từ máy bơm, động cơ hoặc thiết bị cơ khí.

• Cần giảm ảnh hưởng của rung động từ máy bơm hoặc thiết bị.
• Cần kết nối bằng mặt bích.
• Cần khả năng đàn hồi và chuyển vị phù hợp.
• Cần một đoạn kết nối mềm giữa thiết bị và đường ống.
• Hệ thống sử dụng môi chất nằm trong phạm vi tương thích với vật liệu cao su.

Với các trường hợp này, khớp nối cao su mặt bích thường thuận tiện cho việc lựa chọn theo DN, chiều dài L, áp suất và quy cách mặt bích.

3. Khớp nối mềm cao su và khớp nối cứng khác nhau như thế nào?

Khác biệt quan trọng nhất nằm ở khả năng biến dạng của đoạn kết nối. Kết nối cứng tạo liên kết trực tiếp giữa các đoạn ống hoặc thiết bị, trong khi khớp nối mềm cao su tạo thêm một phần tử đàn hồi giữa hai đầu kết nối.

4. So sánh khớp nối mềm cao su mặt bích và khớp nối mềm nối ren

Nếu cùng là khớp nối mềm cao su, kiểu kết nối cũng ảnh hưởng trực tiếp đến khả năng lắp đặt. Với hệ thống đang sử dụng mặt bích, nên lựa chọn đúng loại khớp nối mềm cao su mặt bích thay vì chỉ dựa vào đường kính danh nghĩa.

Đối với sản phẩm đang giới thiệu trên trang này, trọng tâm là
khớp nối cao su mặt bích, vì vậy khi đặt hàng cần ưu tiên cung cấp
đầy đủ thông tin về hai đầu mặt bích.

5. Khi nào nên chọn khớp giãn nở cao su?

Thuật ngữ khớp giãn nở cao su thường được sử dụng khi nhấn mạnh chức năng hấp thụ chuyển vị của đường ống. Tuy nhiên, không nên hiểu rằng mọi khớp nối cao su đều có thể thay thế một bộ bù giãn nở chuyên dụng trong mọi điều kiện.

Nếu mục đích chính của hệ thống là xử lý chuyển vị, cần kiểm tra riêng:

• Độ giãn dọc trục cần thiết.
• Độ nén dọc trục.
• Độ lệch ngang.
• Góc lệch cho phép.
• Chiều dài lắp đặt L.
• Áp suất và nhiệt độ thực tế.

Các thông số này cần được đối chiếu với bảng kỹ thuật của đúng model trước khi sử dụng khớp giãn nở cao su cho hệ thống.

6. So sánh theo nhu cầu sử dụng thực tế

7. Không nên chọn sản phẩm chỉ dựa vào giá

Với khớp nối mềm cao su mặt bích, giá thành chỉ là một trong nhiều yếu tố. Một sản phẩm có giá thấp nhưng sai DN, sai tiêu chuẩn mặt bích, không phù hợp môi chất hoặc không đáp ứng yêu cầu chuyển vị sẽ gây khó khăn khi lắp đặt và vận hành.

8. Bảng quyết định nhanh: nên chọn loại nào?

🛠️ Hướng dẫn lắp đặt khớp nối mềm cao su mặt bích đúng kỹ thuật

Lắp đặt đúng kỹ thuật có vai trò quan trọng đối với khả năng làm việc của khớp nối mềm cao su mặt bích. Thân cao su cần được lắp ở trạng thái phù hợp, hai mặt bích phải thẳng hàng và đường ống phải được đỡ độc lập để khớp không phải chịu tải trọng của toàn bộ tuyến ống.

Các tài liệu kỹ thuật về khớp nối cao su cũng nhấn mạnh việc kiểm tra điều kiện áp suất, nhiệt độ, môi chất, căn chỉnh đường ống và hệ thống neo – dẫn hướng trước khi vận hành.

Đối với khớp nối mềm cao su dùng tại máy bơm hoặc hệ thống đường ống công nghiệp, không nên dùng khớp để “ép” hai đầu ống đang lệch nhau vào đúng vị trí. Khớp có khả năng đàn hồi nhưng không được xem là giải pháp để sửa lỗi căn chỉnh đường ống. Việc lắp đặt cần dựa trên kích thước thực tế, chiều dài L và giới hạn chuyển vị của đúng model.

1. Kiểm tra thông số trước khi lắp đặt

Trước khi đưa khớp nối cao su mặt bích vào hệ thống, cần kiểm tra sản phẩm có phù hợp với điều kiện làm việc thực tế hay không. Tối thiểu nên đối chiếu:

Các hướng dẫn kỹ thuật của nhà sản xuất khớp nối cao su đều yêu cầu điều kiện áp suất, nhiệt độ,
môi chất và chuyển vị phải nằm trong giới hạn của đúng sản phẩm trước khi lắp đặt.

2. Kiểm tra và căn chỉnh đường ống

Hai đầu đường ống cần được đưa về đúng vị trí trước khi lắp khớp nối mềm cao su mặt bích. Hai mặt bích phải tương đối song song, các lỗ bulông nằm đúng vị trí và khoảng cách giữa hai mặt bích phù hợp với chiều dài L của khớp.

Không nên dùng lực kéo, đòn bẩy hoặc bulông để ép hai mặt bích đang lệch lớn vào nhau. Tài liệu kỹ thuật của các nhà sản xuất khớp nối cao su cảnh báo rằng sai lệch đường ống có thể làm giảm khả năng chuyển vị của khớp và tạo ứng suất không mong muốn.

3. Đảm bảo đường ống có giá đỡ độc lập

Đường ống phải được bố trí giá đỡ phù hợp để trọng lượng của tuyến ống không truyền trực tiếp lên khớp nối cao su mặt bích. Khớp nối được thiết kế để thực hiện chức năng kết nối mềm, giảm rung và cho phép chuyển vị trong giới hạn của sản phẩm, không phải để nâng đỡ trọng lượng đường ống.

Đặc biệt tại khu vực gần máy bơm, cần kiểm tra cả giá đỡ đường ống và kết cấu đỡ thiết bị. Việc bố trí giá đỡ không phù hợp có thể làm thay đổi tải tác dụng lên khớp trong quá trình vận hành.

4. Kiểm tra hệ thống neo và dẫn hướng

Khi khớp nối mềm cao su chống rung đồng thời được sử dụng để hấp thụ chuyển vị, hệ thống đường ống cần được xem xét cùng với các điểm neo và dẫn hướng. Neo giúp kiểm soát lực đẩy do áp suất, trong khi dẫn hướng giúp duy trì hướng chuyển động của đường ống.

Đối với đường ống có thay đổi hướng hoặc có yêu cầu bù giãn nở, vị trí neo và dẫn hướng cần được thiết kế theo sơ đồ đường ống thực tế. Không nên tự ý bỏ qua hệ thống neo chỉ vì đã sử dụng khớp giãn nở cao su.

5. Vệ sinh hai mặt bích trước khi lắp

Trước khi lắp khớp nối mềm cao su mặt bích, cần làm sạch bề mặt tiếp xúc của hai mặt bích.
Loại bỏ bụi bẩn, ba via, vật liệu thừa hoặc các dị vật có thể ảnh hưởng đến bề mặt làm kín.
Mặt bích cần phẳng và phù hợp với cấu hình của khớp.

Đồng thời kiểm tra các cạnh sắc hoặc chi tiết nhô vào trong vùng tiếp xúc với thân cao su. Những chi tiết không phù hợp có thể làm tổn thương cao su trong quá trình lắp hoặc khi hệ thống chuyển động.

6. Đưa khớp nối vào đúng vị trí

Đưa khớp nối cao su mặt bích vào giữa hai mặt bích đã căn chỉnh.
Khớp nên được đặt ở trạng thái tự nhiên hoặc chiều dài lắp đặt theo tài liệu kỹ thuật của đúng model.

• Không xoắn thân cao su để ép lỗ bulông vào đúng vị trí.
• Không kéo giãn khớp quá mức để bù khoảng cách đường ống.
• Không nén khớp quá mức để thay thế cho việc điều chỉnh đường ống.
• Không dùng vật sắc nhọn tác động trực tiếp lên thân cao su.
• Không để khớp chịu tải trọng của đường ống trong quá trình lắp đặt.

Việc lắp ở trạng thái tự nhiên và tránh xoắn hoặc ép quá mức là nguyên tắc được nhiều hướng dẫn lắp đặt khớp nối cao su khuyến nghị.

7. Lắp bulông và siết mặt bích

Sau khi khớp đã nằm đúng vị trí, đưa bulông qua các lỗ mặt bích và siết bằng tay trước.
Sau đó tiến hành siết từng bước theo thứ tự đối xứng hoặc hình sao để lực phân bố đều quanh mặt bích.

Siết bulông theo từng bước và luân phiên quanh mặt bích giúp hạn chế tình trạng phân bố lực không đều.
Các hướng dẫn kỹ thuật của nhà sản xuất khớp nối cao su cũng khuyến nghị phương pháp siết đối xứng
và kiểm tra độ đồng đều quanh mặt bích.

8. Không tự đặt một giá trị mô-men siết cho mọi model

Mô-men siết bulông không nên được mặc định giống nhau cho tất cả khớp nối mềm cao su mặt bích. Giá trị phù hợp còn phụ thuộc vào cấu tạo khớp, kích thước, loại bulông, mặt bích và yêu cầu của nhà sản xuất.

Vì vậy, khi lắp đặt thực tế, ưu tiên sử dụng mô-men siết được nhà sản xuất cung cấp cho đúng model. Nếu chưa có thông số, nên gửi model, DN và hình ảnh mặt bích cho HDI để được kiểm tra trước khi siết hoàn thiện.

9. Kiểm tra sau khi hoàn thành lắp đặt

Sau khi lắp khớp nối mềm cao su chống rung, cần kiểm tra lại toàn bộ mối ghép trước khi đưa hệ thống vào vận hành.

10. Những lỗi cần tránh khi lắp đặt

Đặc biệt, không nên hàn trực tiếp hoặc thực hiện công việc tạo nhiệt gần khớp nối mềm cao su khi khớp đã được lắp đặt nếu không có biện pháp bảo vệ phù hợp.
Nhiệt và tia lửa có thể gây hư hỏng vật liệu cao su.

🔧 Bảo trì & kiểm tra khớp nối mềm cao su mặt bích

Khớp nối mềm cao su mặt bích thường không yêu cầu bảo trì phức tạp, nhưng cần được kiểm tra định kỳ để phát hiện sớm tình trạng lão hóa cao su, nứt bề mặt, biến dạng, lỏng bulông, sai lệch đường ống hoặc dấu hiệu rò rỉ. Các hướng dẫn kỹ thuật cho khớp nối cao su đều nhấn mạnh việc kiểm tra trực quan, tình trạng mặt bích – bulông, độ căn chỉnh và trạng thái chuyển vị trong quá trình vận hành.

Đặc biệt với khớp nối mềm cao su chống rung được lắp gần máy bơm, động cơ hoặc thiết bị có dao động, việc kiểm tra thường xuyên càng quan trọng vì rung động, nhiệt độ, áp suất và chuyển vị của hệ thống có thể ảnh hưởng đến tuổi thọ của khớp.

1. Kiểm tra trực quan thân cao su

Đây là bước quan trọng nhất khi kiểm tra khớp nối mềm cao su. Quan sát toàn bộ phần thân cao su, đặc biệt là vùng gần chân cầu, vùng tiếp giáp mặt bích và những vị trí thường xuyên chịu biến dạng.

Cần chú ý các dấu hiệu như:

• Nứt hoặc rạn trên bề mặt.
• Cao su bị cứng, mềm bất thường hoặc thay đổi trạng thái.
• Phồng hoặc biến dạng cục bộ.
• Bong tách lớp hoặc xuất hiện dấu hiệu hư hỏng kết cấu.
• Vết cắt, trầy xước sâu hoặc hư hỏng cơ học.
• Phần gia cường bị lộ ra ngoài.

Các hướng dẫn kiểm tra khớp nối elastomer cũng xem nứt sâu, hư hỏng ống bên trong, lộ lớp gia cường hoặc biến dạng lớn là những dấu hiệu cần đánh giá để sửa chữa hoặc thay thế.

2. Kiểm tra dấu hiệu lão hóa của cao su

Cao su có thể thay đổi tính chất theo thời gian dưới tác động của nhiệt độ, môi trường, ánh sáng, ozone, hóa chất và điều kiện vận hành. Vì vậy, không nên chỉ đánh giá tình trạng khớp nối cao su mặt bích dựa vào số năm sử dụng. Cần kết hợp tuổi sử dụng với tình trạng thực tế của vật liệu.

3. Kiểm tra mặt bích và bulông

Đối với khớp nối mềm cao su mặt bích, cần kiểm tra toàn bộ chu vi mối ghép. Quan sát xem bulông có bị lỏng, ăn mòn hoặc siết không đều hay không. Đồng thời kiểm tra tình trạng mặt bích và vùng tiếp xúc với thân cao su.

Nếu phát hiện bulông lỏng, không nên chỉ siết một bulông thật chặt. Cần kiểm tra tổng thể và thực hiện lại quá trình siết theo trình tự phù hợp với cấu hình của khớp.
Các hướng dẫn kỹ thuật khuyến nghị kiểm tra độ siết sau khi đưa hệ thống vào vận hành, vì vật liệu cao su có thể xảy ra hiện tượng thư giãn sau thời gian làm việc.

4. Kiểm tra rò rỉ tại vị trí mặt bích

Trong quá trình vận hành, cần quan sát khu vực tiếp giáp giữa khớp nối cao su mặt bích và mặt bích đường ống. Dấu hiệu ẩm, nhỏ giọt hoặc rò rỉ cần được xử lý sớm, đặc biệt đối với hệ thống có áp suất.

Nếu rò rỉ xuất hiện tại mối ghép mặt bích, cần kiểm tra lần lượt:

1. Độ phẳng và tình trạng của hai mặt bích.
2. Độ đồng đều của lực siết bulông.
3. Tình trạng bề mặt cao su tại vùng làm kín.
4. Độ căn chỉnh của đường ống.
5. Chiều dài lắp đặt và trạng thái kéo/nén của khớp.

Nếu rò rỉ xuất phát từ chính thân khớp hoặc có hư hỏng vật liệu rõ ràng, không nên tiếp tục vận hành chỉ bằng cách tăng lực siết bulông. Hướng dẫn kiểm tra của nhà sản xuất cũng phân biệt giữa rò rỉ tại mối ghép và hư hỏng trên thân khớp khi đưa ra phương án xử lý.

5. Kiểm tra độ rung trong quá trình vận hành

Một trong những mục đích chính của khớp nối mềm cao su chống rung là tạo liên kết đàn hồi tại các vị trí có rung động. Vì vậy, nếu hệ thống xuất hiện rung bất thường sau một thời gian vận hành, cần kiểm tra cả khớp nối và toàn bộ hệ thống liên quan.

6. Kiểm tra chuyển vị và hình dạng làm việc của khớp

Khớp giãn nở cao su có khả năng làm việc với chuyển vị theo giới hạn thiết kế, nhưng không nên để khớp thường xuyên bị kéo giãn, nén, lệch ngang hoặc lệch góc vượt quá thông số cho phép.

Khi kiểm tra thực tế, cần quan sát xem thân khớp có bị:

• Kéo dài bất thường.
• Nén quá mức.
• Lệch ngang quá lớn.
• Xoắn quanh trục.
• Biến dạng không đồng đều.
• Tiếp xúc với các chi tiết gây cấn hoặc ma sát.

Các hướng dẫn kỹ thuật đều khuyến nghị kiểm tra chuyển vị và xác nhận rằng khớp không phải chịu tải ngoài chức năng thiết kế. Việc đường ống bị lệch hoặc giá đỡ thay đổi vị trí có thể làm tăng ứng suất lên khớp.

7. Kiểm tra giá đỡ, neo và dẫn hướng đường ống

Không nên kiểm tra khớp nối mềm cao su mặt bích tách biệt khỏi hệ thống đường ống. Nếu giá đỡ bị lún, neo bị thay đổi hoặc dẫn hướng không còn đúng vị trí, tải và chuyển vị tác dụng lên khớp có thể thay đổi.

8. Tần suất kiểm tra khớp nối mềm cao su

Tần suất kiểm tra thực tế nên được xác định theo mức độ quan trọng của hệ thống, môi trường làm việc và mức độ rung động. Không nên áp dụng một khoảng thời gian cố định cho tất cả các ứng dụng.

Một số hướng dẫn của nhà sản xuất khuyến nghị kiểm tra bulông sau thời gian đầu đưa hệ thống vào vận hành và kiểm tra định kỳ đối với các hệ thống có rung động. Khoảng thời gian cụ thể nên tuân theo tài liệu của đúng nhà sản xuất/model.

9. Khi nào nên thay mới khớp nối cao su mặt bích?

Không nên chỉ căn cứ vào tuổi sản phẩm để quyết định thay thế. Khớp nối cao su mặt bích nên được đánh giá thay mới khi xuất hiện hư hỏng có thể ảnh hưởng đến khả năng làm việc hoặc độ an toàn của hệ thống.

Hướng dẫn kiểm tra chuyên ngành cũng xem hư hỏng ống bên trong, lộ lớp gia cường, biến dạng lớn hoặc rò rỉ qua thân khớp là những dấu hiệu cần xử lý nghiêm túc, trong đó có trường hợp phải thay mới.

10. Bảng checklist bảo trì thực tế

💰 Báo giá – đặt hàng – giao hàng khớp nối mềm cao su mặt bích

Khớp nối mềm cao su mặt bích là sản phẩm được sử dụng trong nhiều hệ thống đường ống công nghiệp, nhà máy, khu công nghiệp, hệ thống cấp thoát nước, HVAC, PCCC, trạm bơm và các cụm thiết bị đường ống. HDI nhận tư vấn, báo giá và cung cấp khớp nối mềm cao su theo kích thước DN, quy cách mặt bích, chiều dài, vật liệu và điều kiện sử dụng thực tế.

Với các dòng khớp nối cao su mặt bích, khách hàng có thể gửi DN, quy cách mặt bích, chiều dài cần lắp đặt hoặc hình ảnh sản phẩm đang sử dụng để được kiểm tra và tư vấn trước khi đặt hàng. Sản phẩm có nhiều quy cách kích thước, từ các đường ống cỡ nhỏ đến các hệ thống đường ống kích thước lớn, đồng thời có thể tiếp nhận yêu cầu theo bản vẽ hoặc mẫu thực tế.

🚚 Phương thức giao hàng

⭐ Vì sao chọn HOÀNG ĐĂNG INDUSTRIAL?

HOÀNG ĐĂNG INDUSTRIAL là đơn vị cung cấp vật tư công nghiệp, phụ tùng công nghiệp và thiết bị công nghiệp phục vụ nhà máy, xưởng cơ khí, dây chuyền sản xuất và hệ thống tự động hóa.

Không chỉ cung cấp khớp nối mềm cao su mặt bích, HDI còn phát triển nhiều nhóm sản phẩm công nghiệp khác như bạc lót công nghiệp, vòng bi công nghiệp, con trượt – thanh trượt, bàn trượt – vít me, xi lanh khí nén, van điện từ, phụ kiện thủy lực, phụ kiện cơ khí, đá mài, vật liệu công nghiệp, máy công nghiệp và thiết bị tự động hóa.

Đây là lợi thế khi doanh nghiệp cần tìm kiếm nhiều loại vật tư cho cùng một nhà máy. Thay vì chỉ tìm một sản phẩm riêng lẻ, khách hàng có thể liên hệ HDI để được hỗ trợ tìm kiếm, đối chiếu thông số và lựa chọn vật tư công nghiệp phù hợp cho từng vị trí sử dụng.

🏭 Hệ sinh thái sản phẩm công nghiệp của HOÀNG ĐĂNG INDUSTRIAL

🧠 FAQ – Câu hỏi thường gặp về khớp nối mềm cao su mặt bích

Khớp nối mềm cao su mặt bích được sử dụng trong nhiều hệ thống đường ống để hỗ trợ giảm rung, giảm chấn và tiếp nhận một phần chuyển động của đường ống trong giới hạn thiết kế. Dưới đây là 15 câu hỏi thường gặp giúp khách hàng nhanh chóng kiểm tra những thông tin quan trọng trước khi lựa chọn sản phẩm.

🖼️ Hình ảnh thực tế khớp nối mềm cao su mặt bích

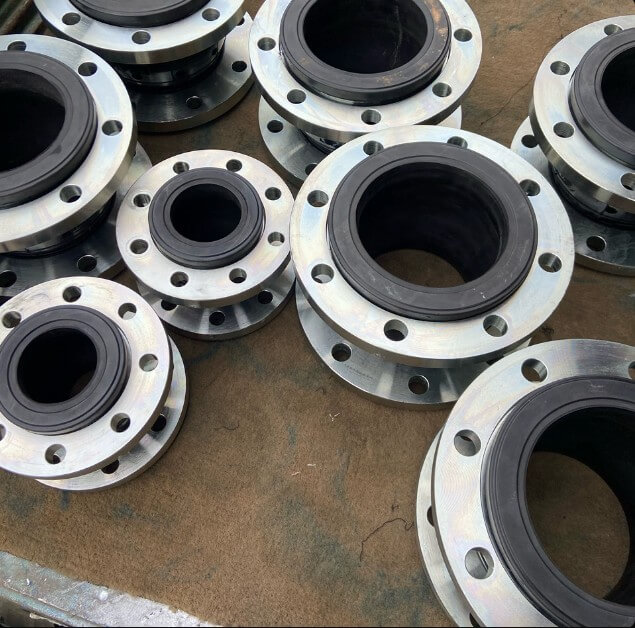

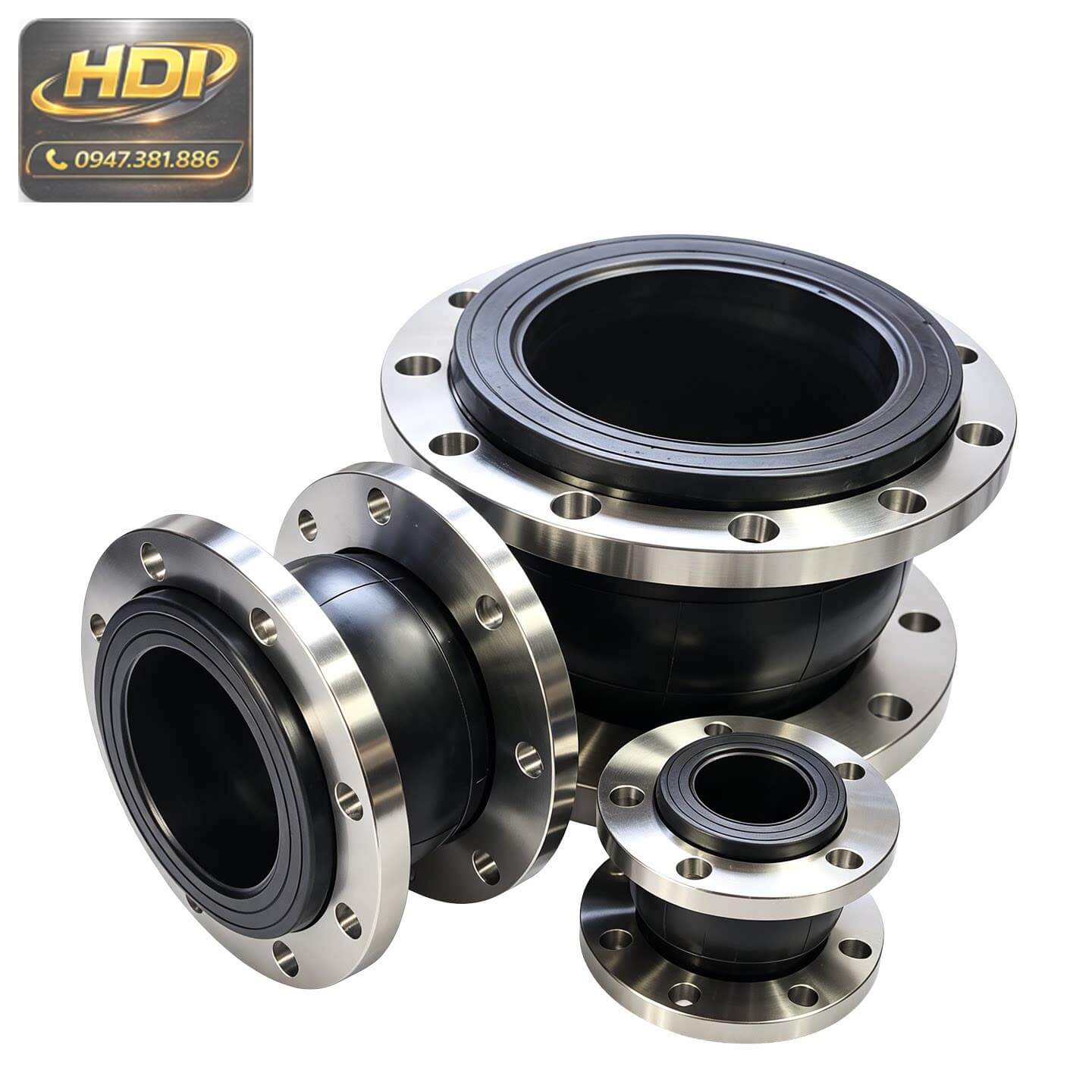

Dưới đây là hình ảnh thực tế của khớp nối mềm cao su mặt bích với nhiều kích thước và quy cách khác nhau. Sản phẩm có phần thân cao su màu đen kết hợp với hai đầu mặt bích kim loại, được thiết kế để kết nối với đường ống bằng bulông.

Hình ảnh thực tế giúp khách hàng dễ dàng nhận biết cấu tạo bên ngoài của khớp nối mềm cao su, đặc biệt là phần thân cao su đàn hồi, vị trí kết nối mặt bích và sự khác nhau về kích thước giữa các DN.

🔎 Từ khóa liên quan – Khớp nối mềm cao su mặt bích

Hệ thống từ khóa dưới đây được xây dựng xoay quanh chủ đề khớp nối mềm cao su mặt bích, mở rộng theo tên gọi sản phẩm, công dụng, kết nối mặt bích, chống rung, giãn nở, kích thước DN, vật liệu, ứng dụng, báo giá và nhu cầu tìm mua. Các nhóm từ khóa được phân loại để hỗ trợ SEO tổng thể và mở rộng khả năng tiếp cận nhiều nhu cầu tìm kiếm khác nhau.
