🔩 Khớp nối màng JM là gì?
Khớp nối màng JM là loại khớp nối đàn hồi kim loại sử dụng cụm màng/đĩa kim loại để truyền mô-men xoắn giữa trục chủ động và trục bị động. Phần màng có khả năng biến dạng đàn hồi trong quá trình làm việc, nhờ đó khớp nối màng JM vừa truyền chuyển động quay vừa hỗ trợ bù các sai lệch tương đối giữa hai trục trong phạm vi thiết kế.
Tài liệu kỹ thuật của dòng JM cũng xác định đây là loại diaphragm coupling sử dụng màng kim loại làm phần tử đàn hồi để nối máy dẫn động với máy được dẫn động.
Về cách gọi, khớp nối đĩa JM và khớp nối màng JM thường được dùng để mô tả cùng nhóm kết cấu truyền động bằng các lớp màng/đĩa kim loại. Thay vì sử dụng cao su hoặc phần tử đàn hồi polymer làm bộ phận truyền mô-men chính, cụm màng kim loại đảm nhiệm đường truyền lực và tạo độ linh hoạt cần thiết cho hệ thống. Tài liệu kỹ thuật về series JM mô tả khả năng bù sai lệch song song và góc giữa máy dẫn động và máy bị dẫn động.
⚙️ Khớp nối JM hoạt động như thế nào?
Khi động cơ quay, mô-men được truyền từ trục động cơ vào phần hub của khớp nối trục JM. Lực truyền tiếp tục đi qua các chi tiết liên kết và cụm màng/đĩa kim loại sang phía trục bị dẫn động. Trong quá trình này, màng kim loại biến dạng đàn hồi để thích ứng với chuyển vị tương đối giữa hai trục nhưng vẫn duy trì đường truyền mô-men.
🧩 Vì sao gọi là khớp nối màng và khớp nối đĩa?
Tên gọi xuất phát từ phần tử đàn hồi kim loại nằm trong kết cấu. Các lớp màng hoặc đĩa mỏng được liên kết thành cụm và làm việc bằng biến dạng đàn hồi. Vì vậy, trên thị trường có thể gặp các cách gọi như khớp nối màng, khớp nối đĩa, diaphragm coupling hoặc disc coupling. Tài liệu kỹ thuật của series JM sử dụng đồng thời cách gọi “diaphragm (disc) coupling”.
Với cấu hình HDI đang cung cấp, phần màng/đĩa được xác định là inox 304 nguyên khối, kết hợp thân thép 45# và bu lông lục giác cấp bền 8.8. Vì vậy, cụm từ khớp nối đĩa inox 304 phản ánh trực tiếp một đặc điểm vật liệu quan trọng của sản phẩm và có thể được sử dụng để tra cứu khi khách hàng cần loại khớp nối màng kim loại có màng inox.
🔧 Khớp nối trục JM dùng để làm gì?
Nhiệm vụ chính của khớp nối trục JM là liên kết hai trục quay và truyền mô-men từ một phía sang phía còn lại. Tùy cấu hình và model, dòng JM có thể được lựa chọn theo mô-men danh nghĩa, tốc độ quay, đường kính lỗ trục, chiều dài trục và kích thước lắp đặt.
Các tài liệu kỹ thuật của JM cũng cung cấp bảng model theo mô-men, tốc độ tối đa, đường kính lỗ trục và mô-men quán tính.
Trong hệ thống sử dụng động cơ, khớp nối động cơ JM có thể được bố trí giữa trục động cơ và trục máy để truyền chuyển động quay. Việc lựa chọn model cần dựa trên tải thực tế, tốc độ, mô-men, kích thước trục và điều kiện lắp đặt thay vì chỉ dựa vào đường kính trục.
⭐ Đặc trưng kỹ thuật của khớp nối màng JM
- Phần tử đàn hồi bằng kim loại: cụm màng/đĩa đảm nhiệm truyền mô-men và tạo khả năng biến dạng đàn hồi.
- Truyền động không cần bôi trơn: kết cấu màng kim loại không sử dụng khớp răng cần dầu mỡ bôi trơn.
- Độ cứng xoắn cao: phù hợp với các cơ cấu cần truyền chuyển động chính xác và kiểm soát độ rơ.
- Khả năng bù sai lệch: cụm màng có thể tiếp nhận sai lệch góc, hướng kính và dọc trục trong giới hạn cho phép của từng thiết kế.
- Phù hợp truyền động tốc độ cao: series JM có nhiều model với giới hạn tốc độ khác nhau, vì vậy cần tra cứu đúng model trước khi sử dụng.
📐 Tra cứu khớp nối JM theo thông số thực tế
Khi cần chọn khớp nối màng JM, khách hàng nên cung cấp càng đầy đủ thông tin càng tốt để xác định đúng model:
Mô-men xoắn
Tốc độ RPM
Đường kính lỗ trục
Chiều dài lắp đặt
Rãnh then
Then hoa
Khoảng cách hai trục
Gửi cho HDI đường kính trục, công suất hoặc mô-men xoắn, tốc độ quay, khoảng cách hai trục hoặc hình ảnh khớp nối đang sử dụng.
Kỹ thuật HDI hỗ trợ tra cứu model, kiểm tra thông số và tư vấn khớp nối động cơ JM phù hợp.
⭐ Đặc điểm & ưu điểm nổi bật của khớp nối màng JM
Khớp nối màng JM thuộc nhóm khớp nối đàn hồi kim loại, sử dụng cụm màng/đĩa kim loại để truyền mô-men giữa hai trục. Theo tài liệu kỹ thuật của series JM, kết cấu màng kim loại cho phép truyền mô-men đồng thời bù sai lệch song song và sai lệch góc giữa máy dẫn động và máy được dẫn động.
Đây cũng là cơ sở để khớp nối đĩa JM được sử dụng trong các hệ thống truyền động yêu cầu độ chính xác, tốc độ quay và độ ổn định cao.
01. Màng kim loại truyền mô-men trực tiếp
Điểm đặc trưng của khớp nối màng JM là sử dụng màng kim loại làm phần tử đàn hồi và truyền mô-men. Khi trục chủ động quay, lực được truyền qua cụm liên kết và màng sang trục bị động, tạo thành đường truyền động cơ khí có độ cứng cao.
02. Độ cứng xoắn cao, độ rơ thấp
Kết cấu kim loại của khớp nối đĩa JM tạo khả năng truyền mô-men với độ cứng xoắn cao và hạn chế độ rơ trong đường truyền. Đặc tính này phù hợp với các cơ cấu cần duy trì quan hệ chuyển động chính xác giữa hai trục.
03. Bù sai lệch giữa hai trục
Cụm màng có khả năng biến dạng đàn hồi để tiếp nhận sai lệch trong quá trình vận hành. Tùy thiết kế, khớp nối màng có thể bù sai lệch góc, song song và dịch chuyển dọc trục trong giới hạn cho phép. Không nên sử dụng khả năng bù sai lệch để thay thế việc căn chỉnh trục chính xác.
04. Không cần bôi trơn cụm màng
Khác với một số loại khớp nối truyền động sử dụng bề mặt răng cần dầu mỡ, kết cấu màng kim loại của khớp nối trục JM không yêu cầu bôi trơn cho phần tử màng. Điều này giúp đơn giản hóa công tác bảo trì và giảm các vấn đề liên quan đến chất bôi trơn.
05. Phù hợp truyền động tốc độ cao
Series JM được thiết kế với nhiều cấp kích thước và thông số tốc độ khác nhau. Kết cấu màng kim loại, cùng khả năng cân bằng của cụm quay, giúp dòng khớp nối này phù hợp với nhiều ứng dụng truyền động tốc độ cao khi lựa chọn đúng model và điều kiện vận hành.
06. Kết cấu phù hợp truyền động chính xác
Độ cứng xoắn cao và khả năng truyền động với độ rơ thấp khiến khớp nối động cơ JM phù hợp để kết nối trục động cơ với trục máy trong các hệ thống cần kiểm soát chuyển động. Model cụ thể vẫn cần được lựa chọn theo mô-men, tốc độ và kích thước trục thực tế.
🔩 Vật liệu màng inox 304 – điểm đáng chú ý của cấu hình HDI
Với cấu hình sản phẩm HDI, phần màng/đĩa sử dụng inox 304 nguyên khối, kết hợp thân khớp nối thép 45# và bu lông lục giác cấp bền 8.8. Vì vậy, khi khách hàng tìm kiếm khớp nối đĩa inox 304, cần phân biệt rõ vật liệu của phần màng/đĩa với vật liệu của toàn bộ thân khớp nối.
Cấu hình này tập trung vào phần tử màng kim loại – bộ phận trực tiếp tham gia vào quá trình truyền mô-men và bù sai lệch đàn hồi. Thông số vật liệu, kích thước và điều kiện làm việc cụ thể cần được đối chiếu theo model thực tế.
⚙️ Ưu điểm khi sử dụng khớp nối JM trong hệ thống truyền động
Cụm màng kim loại tạo đường truyền mô-men trực tiếp giữa hai trục.
Hỗ trợ tiếp nhận sai lệch góc, song song và dọc trục trong giới hạn thiết kế.
Độ cứng xoắn cao và độ rơ thấp phù hợp với các cơ cấu cần kiểm soát chuyển động.
Cụm màng kim loại không yêu cầu bôi trơn trong quá trình vận hành thông thường.
Có thể dùng cho nhiều hệ thống máy quay, bơm, quạt, máy nén và thiết bị truyền động.
Có thể tra cứu theo model, đường kính lỗ trục, mô-men, tốc độ và chiều dài lắp đặt.
📌 Không phải cứ cùng đường kính trục là dùng cùng một model
Khi lựa chọn khớp nối màng JM, cần xem xét đồng thời tải truyền động và điều kiện lắp đặt. Đường kính trục chỉ là một trong các thông số đầu vào.
Tốc độ RPM
Đường kính trục
Đường kính lỗ trục
Chiều dài lắp đặt
Khoảng cách hai trục
Rãnh then
Then hoa
🔎 Tra cứu kỹ thuật khớp nối JM
Nếu chưa xác định được model, khách hàng có thể gửi cho HDI ảnh khớp nối, đường kính hai trục, công suất hoặc mô-men xoắn, tốc độ quay, khoảng cách giữa hai trục và kích thước lắp đặt. Từ các thông tin này, kỹ thuật có thể đối chiếu quy cách để tư vấn khớp nối đĩa JM phù hợp hơn thay vì chọn theo kích thước lỗ trục đơn lẻ.
Gửi thông số máy hoặc hình ảnh thực tế để HDI hỗ trợ tra cứu model, kiểm tra kích thước, tư vấn kỹ thuật và báo giá.
🧩 Cấu tạo & nguyên lý làm việc của khớp nối màng JM
Khớp nối màng JM là dạng khớp nối truyền động sử dụng phần tử đàn hồi bằng kim loại để kết nối hai trục và truyền mô-men xoắn. Thay vì sử dụng cao su hoặc bộ răng ăn khớp, kết cấu của khớp nối đĩa JM dựa trên sự biến dạng đàn hồi của cụm màng kim loại.
Khi hệ thống quay, mô-men được truyền từ trục chủ động qua moay-ơ, cụm bu lông và màng/đĩa sang phía trục bị động. Đồng thời, phần màng có thể biến dạng đàn hồi để tiếp nhận sai lệch giữa hai trục trong giới hạn thiết kế.
🔩 Các bộ phận chính của khớp nối trục JM

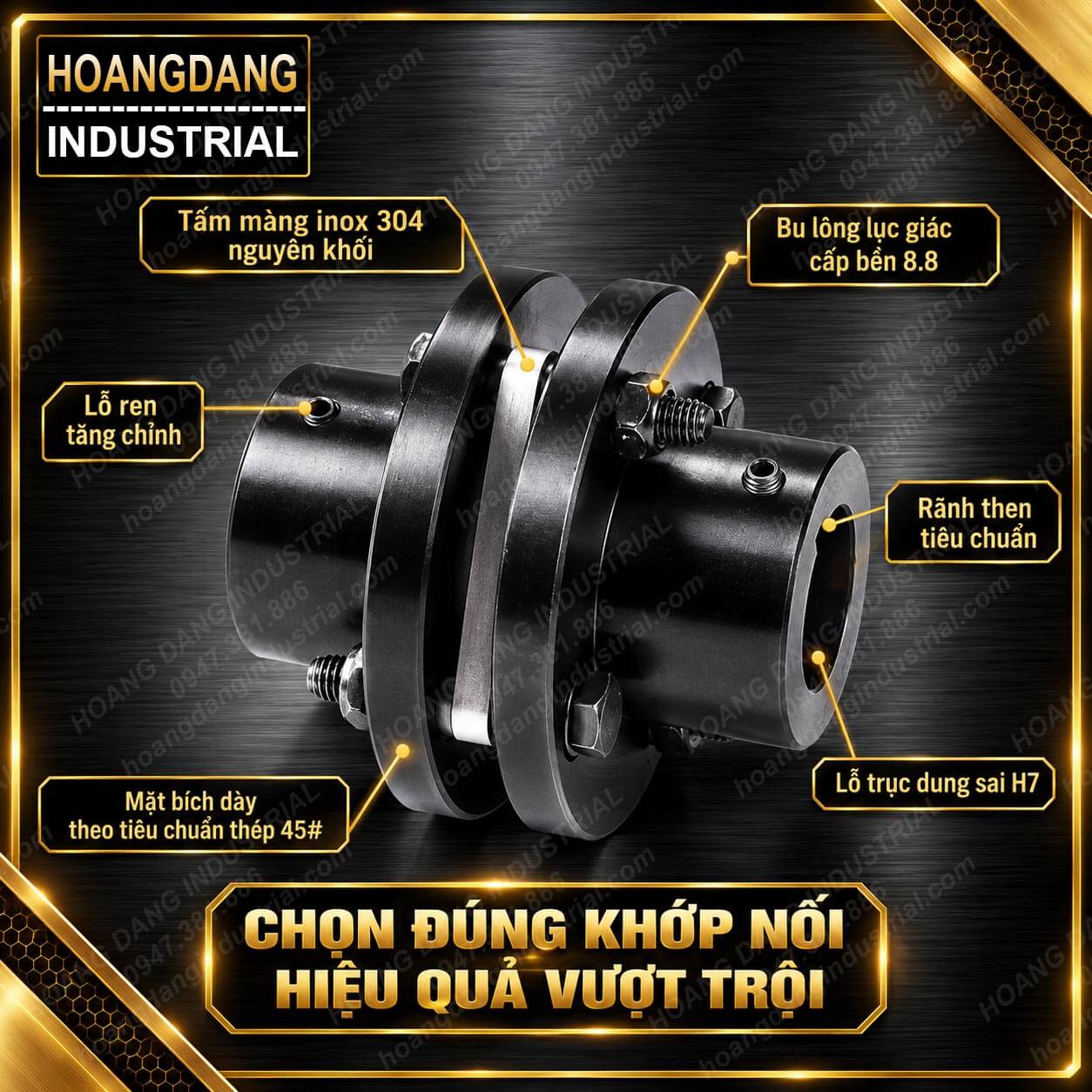

Hình ảnh trên minh họa các chi tiết kết cấu quan trọng của một cấu hình khớp nối trục JM. Tùy model và phương án gia công, cấu tạo thực tế có thể thay đổi về kích thước, kiểu liên kết và kích thước lỗ trục.
① Tấm màng inox 304
Là phần tử đàn hồi kim loại nằm giữa các mặt bích, đảm nhiệm đồng thời chức năng truyền mô-men và cho phép cụm khớp nối bù sai lệch thông qua biến dạng đàn hồi.
② Mặt bích thép 45#
Hai phía mặt bích tạo vị trí liên kết giữa khớp nối với trục và cụm màng, đồng thời tiếp nhận và truyền tải mô-men trong quá trình vận hành.
③ Bu lông lục giác cấp bền 8.8
Dùng để liên kết cụm màng với phần thân/mặt bích của khớp nối. Việc siết bu lông cần tuân thủ đúng yêu cầu lắp đặt của model.
④ Lỗ trục dung sai H7
Là vị trí lắp khớp nối với trục máy. Với yêu cầu gia công chính xác, kích thước lỗ và dung sai cần được xác nhận theo bản vẽ hoặc yêu cầu thực tế.
⑤ Rãnh then tiêu chuẩn
Rãnh then tạo liên kết cơ khí giữa trục và moay-ơ, giúp truyền mô-men từ trục sang khớp nối. Kích thước then cần đồng bộ với trục thực tế.
⑥ Lỗ ren tăng chỉnh
Vị trí lỗ ren trên thân khớp nối hỗ trợ thao tác cố định, điều chỉnh hoặc tháo lắp tùy theo kết cấu cụ thể của sản phẩm.
⚙️ Nguyên lý làm việc của khớp nối màng JM
Nguyên lý hoạt động của khớp nối màng JM dựa trên hai chức năng diễn ra đồng thời: truyền mô-men xoắn và biến dạng đàn hồi của màng kim loại. Khi trục động cơ quay, mô-men được truyền vào nửa khớp nối chủ động, đi qua cụm liên kết màng và tiếp tục truyền sang nửa khớp nối phía bị động.
Cụm màng không làm việc theo nguyên lý ma sát trượt mà biến dạng đàn hồi có kiểm soát để duy trì đường truyền mô-men.
Động cơ tạo mô-men
Trục động cơ hoặc trục chủ động quay và truyền mô-men vào phần moay-ơ của khớp nối động cơ JM.
Mô-men đi qua cụm liên kết
Mô-men được truyền qua các điểm liên kết và bu lông tới cụm màng/đĩa kim loại.
Màng kim loại biến dạng đàn hồi
Khi xuất hiện sai lệch hoặc chuyển vị tương đối giữa hai trục, màng kim loại uốn/biến dạng trong giới hạn đàn hồi để tiếp nhận chuyển vị đó.
Truyền sang trục bị động
Mô-men tiếp tục được truyền qua phía đối diện của cụm màng đến moay-ơ và trục máy được dẫn động.
📐 Cơ chế bù sai lệch trục
Trong thực tế, hai trục không phải lúc nào cũng đồng tâm tuyệt đối do sai số lắp đặt, biến dạng kết cấu hoặc thay đổi vị trí trong quá trình vận hành. Cụm màng của khớp nối đĩa inox 304 có thể biến dạng đàn hồi để tiếp nhận các dạng chuyển vị như lệch góc, dịch chuyển dọc trục và trong phạm vi thiết kế là sai lệch song song/radial.
Khả năng bù sai lệch cụ thể phụ thuộc vào kết cấu, kích thước và model khớp nối; vì vậy không nên xem khả năng bù sai lệch là thay thế cho việc căn chỉnh trục đúng kỹ thuật.
🔧 Vai trò của từng chi tiết trong quá trình truyền động
| Bộ phận | Chức năng chính |
|---|---|
| Màng inox 304 | Truyền mô-men và biến dạng đàn hồi để bù chuyển vị giữa hai trục. |
| Moay-ơ / mặt bích | Kết nối với trục và tạo đường truyền lực đến cụm màng. |
| Bu lông | Cố định các lớp màng và liên kết các bộ phận của khớp nối. |
| Rãnh then | Tạo liên kết truyền mô-men giữa trục và phần moay-ơ. |
| Lỗ trục H7 | Là vị trí lắp trục; kích thước thực tế cần xác nhận theo model và bản vẽ. |
🧩 Cấu tạo JM loại đơn và JM/JMJ dạng màng kép
Trong nhóm khớp nối màng JM, cấu hình cụ thể có thể khác nhau về số lượng cụm màng và kết cấu trung gian. JM dạng tiêu chuẩn sử dụng cụm màng theo cấu hình tương ứng của model; các cấu hình dạng màng kép như JMJ sử dụng hai cụm màng kết hợp với phần trung gian để tăng khả năng thích ứng với khoảng cách trục và chuyển vị.
Vì vậy khi đặt hàng khớp nối trục JM, HDI cần xác định rõ model, đường kính hai đầu trục, khoảng cách giữa hai trục và điều kiện làm việc để lựa chọn đúng cấu hình thay vì chỉ dựa vào đường kính ngoài.
🔎 Từ khóa kỹ thuật liên quan
truyền mô-men xoắnbù sai lệch trụcđộ cứng xoắnkhớp nối truyền động chính xác
Gửi cho HDI đường kính hai đầu trục, công suất/mô-men, tốc độ quay, khoảng cách hai trục và hình ảnh vị trí lắp. Đội ngũ kỹ thuật có thể hỗ trợ đối chiếu cấu tạo, kích thước và lựa chọn model phù hợp.
📐 Thông số kỹ thuật & vật liệu khớp nối màng JM
Khớp nối màng JM được cấu tạo theo dạng khớp nối màng kim loại, trong đó thông số lựa chọn không chỉ phụ thuộc vào đường kính trục mà còn liên quan đến mô-men xoắn, tốc độ quay, đường kính ngoài, chiều dài khớp nối, kích thước lỗ trục và điều kiện lắp đặt.
Tài liệu kỹ thuật của dòng JM cũng thể hiện các thông số chính như mô-men định mức, tốc độ tối đa, đường kính lỗ trục, chiều dài lỗ, đường kính ngoài và mô-men quán tính.

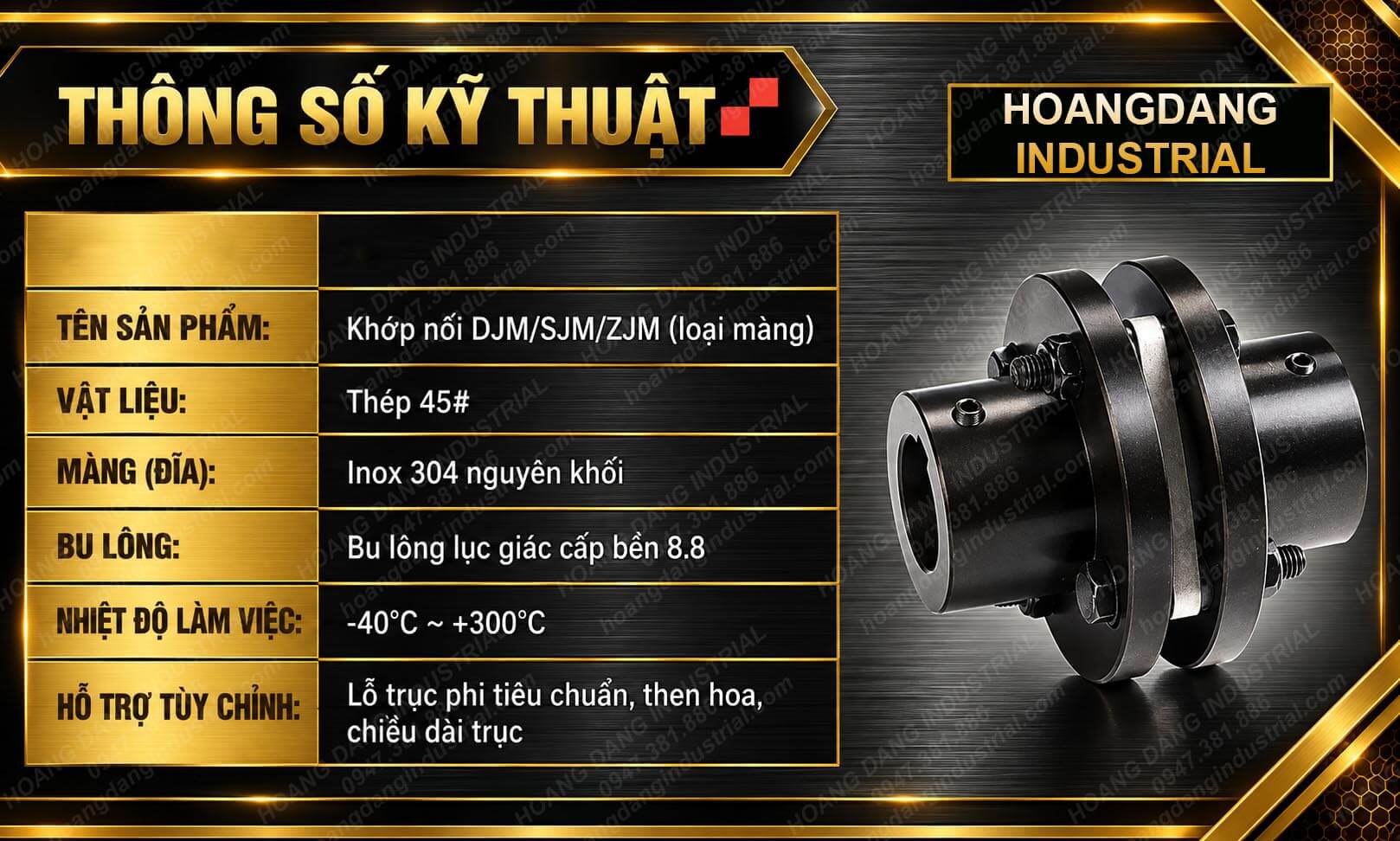

🏭 Cấu hình vật liệu của khớp nối JM
Thân & mặt bích – Thép 45#
Theo thông tin kỹ thuật trên hình sản phẩm, phần thân/mặt bích sử dụng thép 45#. Đây là phần kết cấu chịu lực và tạo liên kết giữa trục máy với cụm màng.
Màng (đĩa) – Inox 304 nguyên khối
Phần tử màng/đĩa được thể hiện là inox 304 nguyên khối. Cụm màng là bộ phận đàn hồi kim loại trực tiếp tham gia truyền mô-men và bù chuyển vị giữa hai trục.
Bu lông – Cấp bền 8.8
Hình kỹ thuật ghi nhận sử dụng bu lông lục giác cấp bền 8.8 cho các vị trí liên kết. Mô-men siết và phương án lắp đặt cần thực hiện theo yêu cầu của từng cấu hình.
Lỗ trục – Có thể gia công theo yêu cầu
Sản phẩm hỗ trợ lỗ trục phi tiêu chuẩn, then hoa và chiều dài trục theo thông tin trên hình. Đây là lợi thế khi cần thay thế khớp nối theo kích thước trục thực tế của máy.
📊 Các nhóm thông số cần kiểm tra khi chọn khớp nối đĩa JM
| Thông số | Ý nghĩa khi lựa chọn | Thông tin cần cung cấp |
|---|---|---|
| Mô-men định mức | Xác định khả năng truyền tải liên tục của khớp nối. | N·m hoặc công suất + tốc độ quay. |
| Mô-men cực đại | Dùng để kiểm tra các trường hợp tải tức thời hoặc tải tăng đột biến. | Mô-men cực đại của hệ thống. |
| Tốc độ quay | Phải nằm trong giới hạn tốc độ cho phép của model. | RPM thực tế hoặc RPM tối đa. |
| Đường kính lỗ trục | Quyết định khả năng lắp khớp nối lên hai đầu trục. | d1 và d2 của hai trục. |
| Chiều dài lỗ trục | Liên quan trực tiếp đến chiều sâu lắp trục vào moay-ơ. | Chiều dài đầu trục thực tế. |
| Đường kính ngoài D | Cần kiểm tra khoảng không gian lắp đặt và khả năng quay tự do. | Không gian lắp đặt thực tế. |
| Chiều dài L | Đảm bảo khớp nối vừa với khoảng cách giữa hai thiết bị. | Khoảng cách hai trục và chiều dài lắp đặt. |
| Mô-men quán tính | Quan trọng trong các hệ thống tăng giảm tốc hoặc yêu cầu đáp ứng động. | Model JM dự kiến sử dụng. |
Các bảng thông số JM công bố cho thấy mỗi kích thước có giới hạn mô-men, tốc độ, đường kính lỗ trục và mô-men quán tính khác nhau. Vì vậy, không nên chọn khớp nối trục JM chỉ theo kích thước lỗ trục; cần kiểm tra đồng thời tải và tốc độ vận hành.🌡️ Nhiệt độ làm việc theo cấu hình sản phẩm
Hình thông số kỹ thuật của sản phẩm HDI ghi -40°C ~ +300°C tại mục “Nhiệt độ làm việc”. Đây là thông tin của cấu hình sản phẩm được thể hiện trong tài liệu/hình ảnh cung cấp. Khi sử dụng ở môi trường nhiệt độ cao, cần kiểm tra đầy đủ điều kiện thực tế của toàn bộ cụm khớp nối, đặc biệt là vật liệu, bu lông, kết cấu lắp đặt và giới hạn của model cụ thể.
🔧 Hỗ trợ gia công lỗ trục theo yêu cầu
Một trong những điểm cần quan tâm khi đặt khớp nối động cơ JM là kích thước hai đầu trục có thể không giống nhau. Cấu hình sản phẩm được cung cấp hỗ trợ lỗ trục phi tiêu chuẩn, then hoa và chiều dài trục, giúp có thể đặt theo kích thước thực tế của thiết bị.
Then hoa
Rãnh then
Lỗ trục H7
Đường kính trục d1
Đường kính trục d2
Chiều dài trục
Khoảng cách hai trục
📌 Ví dụ thông số một số model JM
Để khách hàng dễ hình dung cách lựa chọn, bảng dưới đây trích các model trong bảng thông số JM tham khảo. Các giá trị cần được đối chiếu với đúng phiên bản/model thực tế trước khi đặt hàng.
| Model | Mô-men định mức | Mô-men cực đại | RPM tối đa | D | L |
|---|---|---|---|---|---|
| JM1 | 40 N·m | 63 N·m | 10.700 rpm | 80 mm | 35 mm |
| JM2 | 63 N·m | 100 N·m | 9.300 rpm | 92 mm | 40 mm |
| JM3 | 100 N·m | 200 N·m | 8.400 rpm | 102 mm | 45 mm |
| JM4 | 250 N·m | 400 N·m | 6.700 rpm | 128 mm | 55 mm |
| JM5 | 500 N·m | 800 N·m | 5.900 rpm | 145 mm | 65 mm |
| JM6 | 800 N·m | 1.250 N·m | 5.100 rpm | 168 mm | 75 mm |
Bảng tham khảo cho thấy khi kích thước JM tăng, mô-men định mức và kích thước bao thường tăng trong khi tốc độ cho phép của từng model thay đổi theo thiết kế. Vì vậy, việc chọn khớp nối đĩa inox 304 cần dựa trên tổng hợp thông số của máy thay vì chỉ nhìn vào kích thước vật lý.
🔎 Từ khóa kỹ thuật liên quan
Gửi HDI đường kính 2 đầu trục, RPM, công suất hoặc mô-men, khoảng cách hai trục và kích thước lắp đặt.
HDI hỗ trợ đối chiếu model, kích thước lỗ trục và phương án gia công theo yêu cầu.
📏 Kích thước & quy cách khớp nối màng JM
Khớp nối màng JM có nhiều kích thước và cấu hình để đáp ứng các hệ thống truyền động từ cơ cấu nhỏ đến máy công nghiệp có mô-men lớn. Khi lựa chọn khớp nối đĩa JM, cần đồng thời kiểm tra đường kính ngoài D, chiều dài tổng thể L, kích thước lỗ trục, chiều dài phần lỗ trục, mô-men định mức, mô-men tức thời và tốc độ quay cho phép.
Các bảng thông số của dòng JM/JMJ cũng sử dụng chính những nhóm kích thước này để xác định model.
🔎 Các kích thước quan trọng khi chọn khớp nối trục JM
D – Đường kính ngoài
Quyết định kích thước bao của khớp nối và khoảng không gian cần thiết khi lắp đặt.
L – Chiều dài
Liên quan đến khoảng cách giữa hai thiết bị và không gian lắp đặt thực tế.
d1 / d2 – Lỗ trục
Xác định khả năng lắp khớp nối vào trục chủ động và trục bị động.
A / B – Kích thước lắp
Dùng để kiểm tra vị trí màng, mặt bích và khoảng không gian liên kết.
S / L1 – Khoảng cách
Quan trọng với cấu hình màng kép và loại có trục trung gian như JMJ.
Mô-men & RPM
Dùng để xác định kích thước khớp nối đáp ứng tải và tốc độ vận hành.
📊 5 bảng kích thước & quy cách khớp nối màng
Bộ hình dưới đây thể hiện trực tiếp các quy cách DJM, JMJ, JM, SJM và ZJM. Đây là các cấu hình thuộc nhóm khớp nối màng/đĩa được HDI sử dụng để khách hàng đối chiếu kích thước, tải truyền động và phương án lắp đặt. Với nhu cầu tìm khớp nối màng JM, bảng JM là bảng chính để tra model; các bảng còn lại giúp tham khảo thêm các cấu hình màng đơn, màng kép và dạng kết cấu khác.

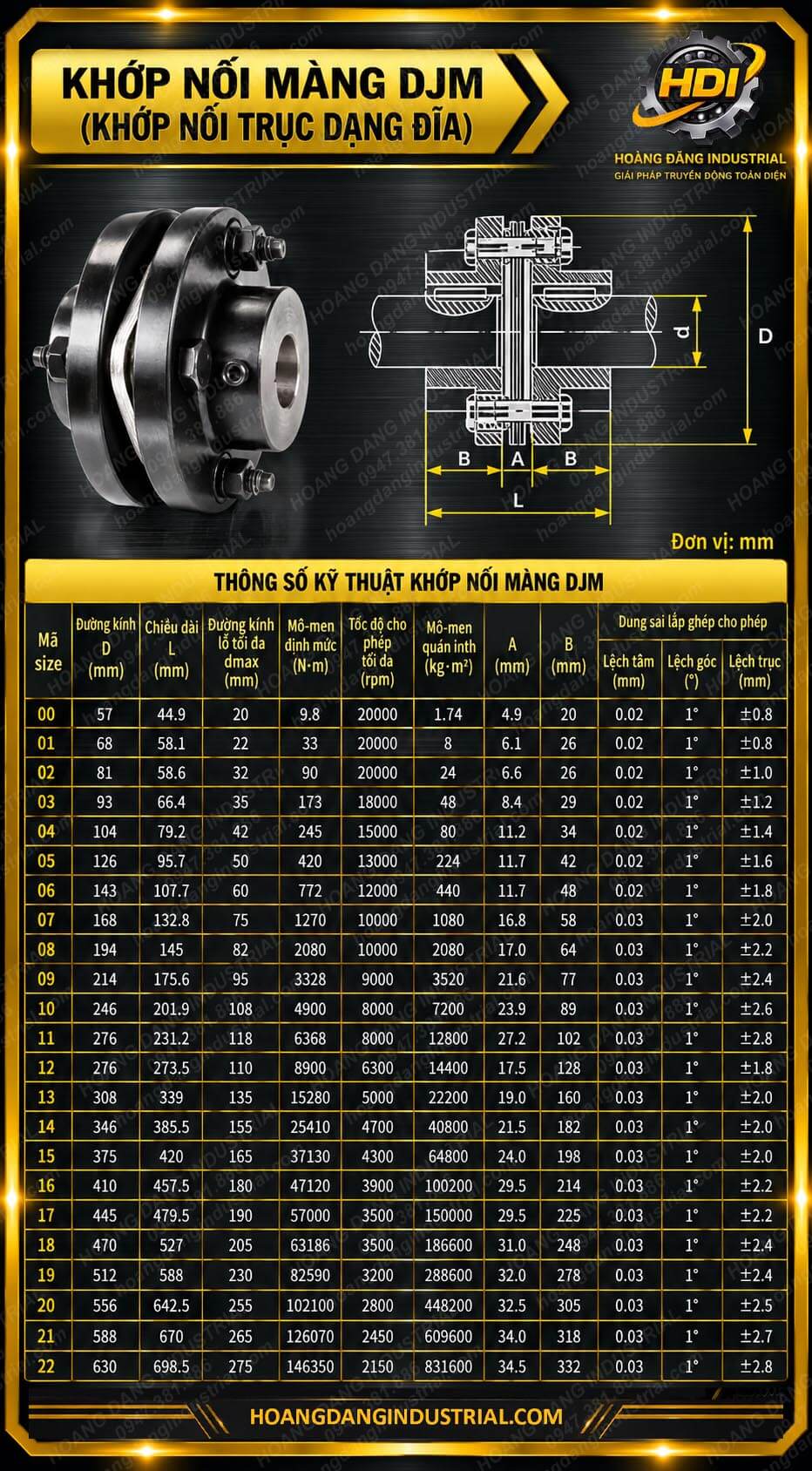

Bảng DJM thể hiện các thông số D, L, dmax, mô-men định mức, tốc độ tối đa, mô-men quán tính, A, B và giới hạn sai lệch lắp ghép. Dải kích thước trong bảng đi từ size 00 đến size 22, phù hợp để tham khảo khi cần lựa chọn khớp nối đĩa theo tải và kích thước trục.

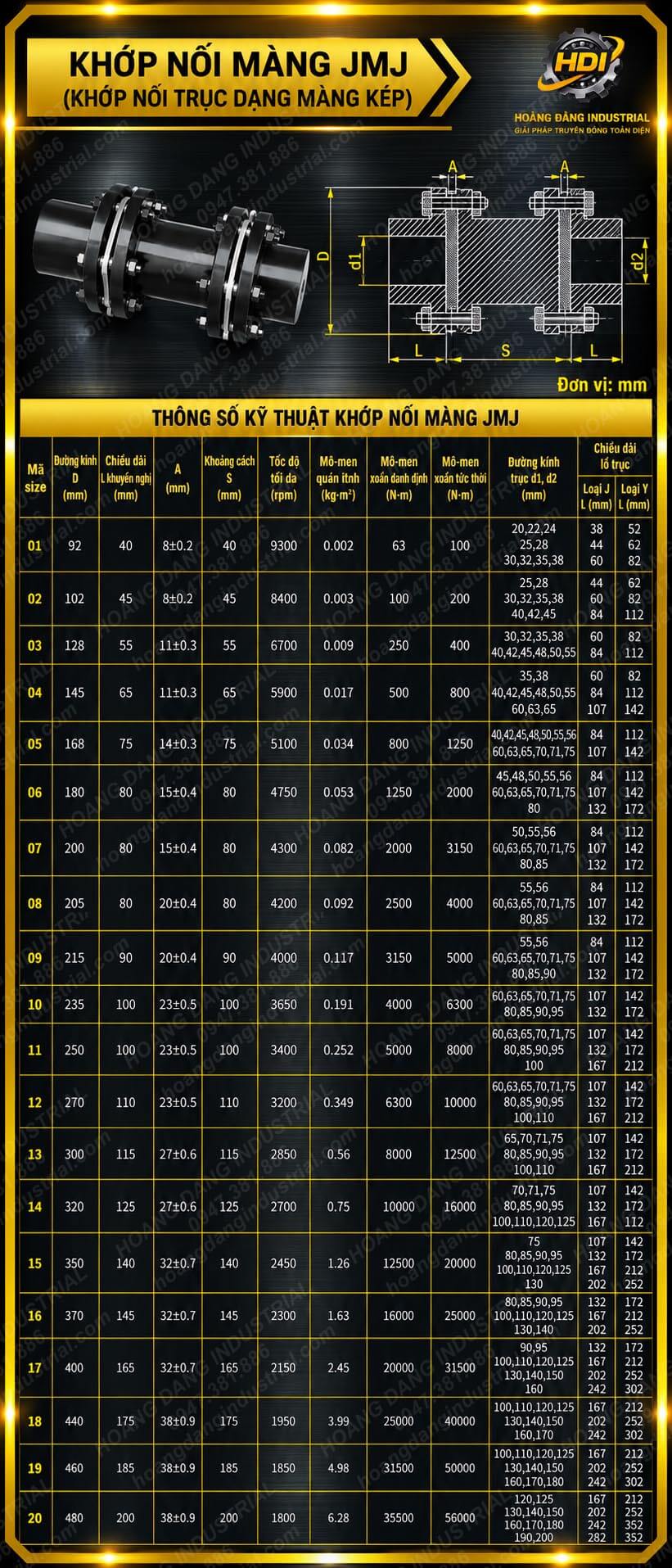

Khớp nối JMJ sử dụng cấu hình màng kép với phần trung gian. Bảng kỹ thuật thể hiện D, L, A, khoảng cách S, tốc độ RPM, mô-men quán tính, mô-men định mức, mô-men tức thời, d1/d2 và chiều dài lỗ trục loại J/Y. Cấu hình này đặc biệt cần quan tâm khi hệ thống có khoảng cách giữa hai trục lớn hơn loại khớp nối màng đơn. Các thông số JMJ trong hình cũng phù hợp với cấu trúc JMJ được công bố trong các tài liệu kỹ thuật tham khảo.

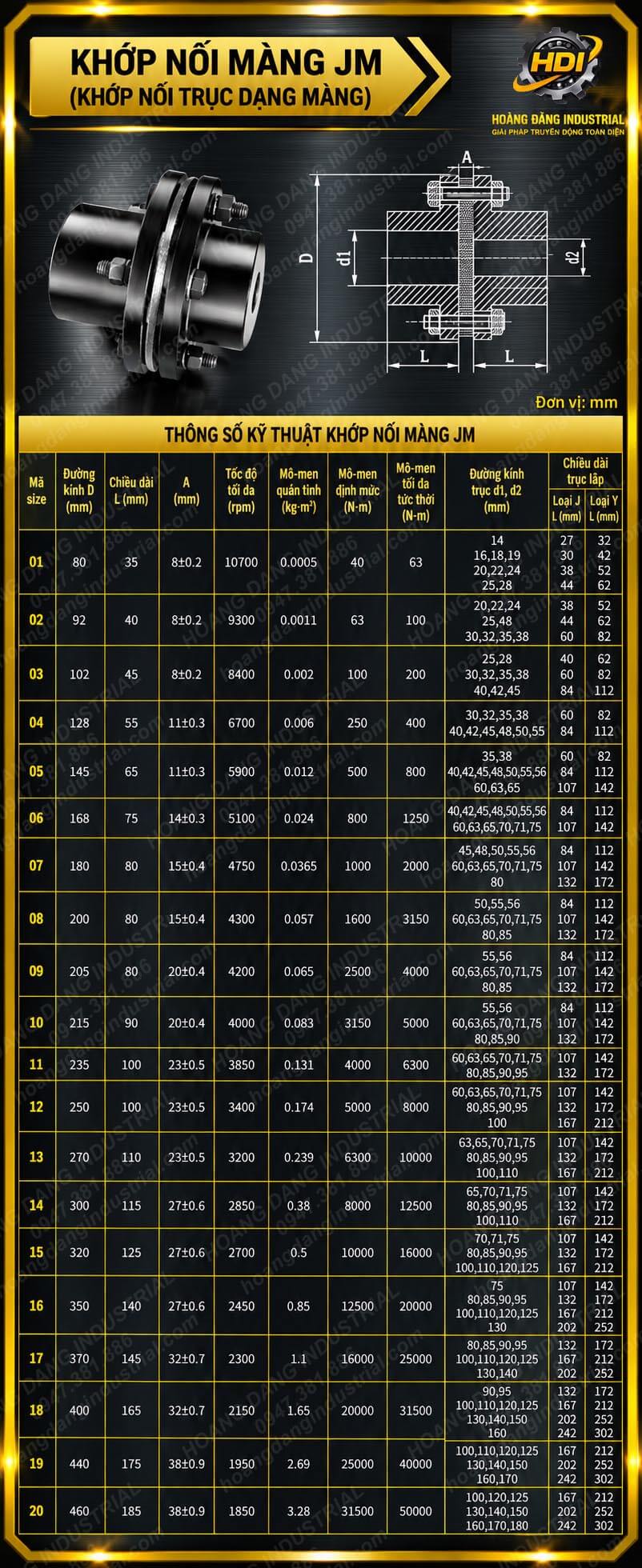

Đây là bảng quan trọng nhất khi tra cứu khớp nối màng JM. Bảng thể hiện các size 01–20, với các thông số gồm đường kính D, chiều dài L, A, tốc độ tối đa, mô-men quán tính, mô-men định mức, mô-men tối đa tức thời, đường kính trục d1/d2 và chiều dài lỗ trục loại J/Y.
40 N·m
10.700 rpm
500 N·m
5.900 rpm
3.150 N·m
4.000 rpm
10.000 N·m
2.700 rpm
31.500 N·m
1.850 rpm
Các giá trị trên được lấy trực tiếp từ bảng JM do HDI cung cấp trong hình; khi đặt hàng cần đối chiếu đầy đủ cột thông số của model thực tế. Dữ liệu tham khảo bên ngoài cũng cho thấy JM1–JM20 có cùng chuỗi mô-men/tốc độ tương ứng với bảng này.

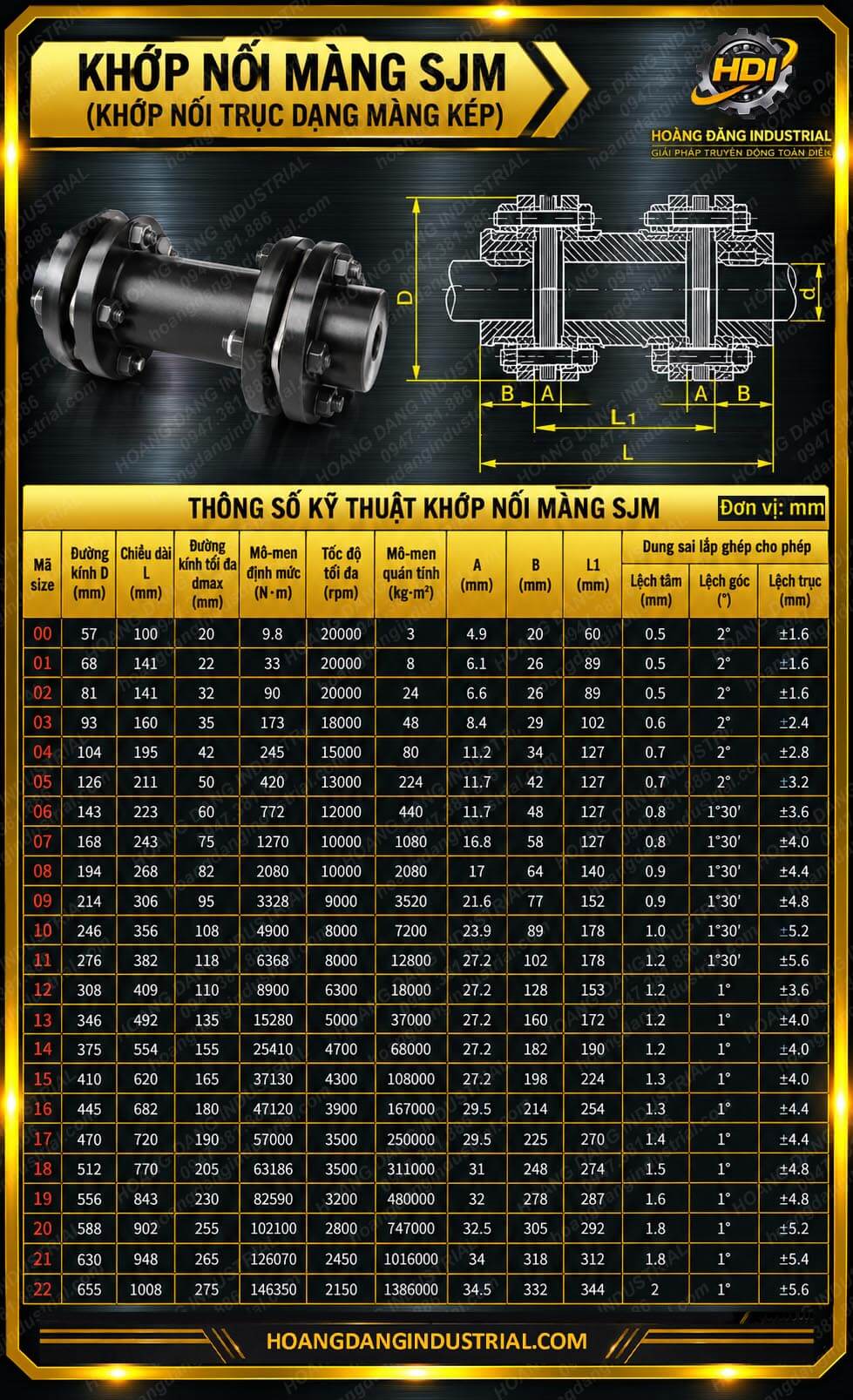

Bảng SJM thể hiện cấu hình màng kép với dải size 00–22. Ngoài D và L, bảng còn có dmax, mô-men định mức, tốc độ tối đa, mô-men quán tính, A, B, L1 và giới hạn cho phép về lệch tâm, lệch góc và lệch trục. Đây là những thông số quan trọng khi cần thiết kế hoặc thay thế khớp nối theo khoảng cách trục thực tế.

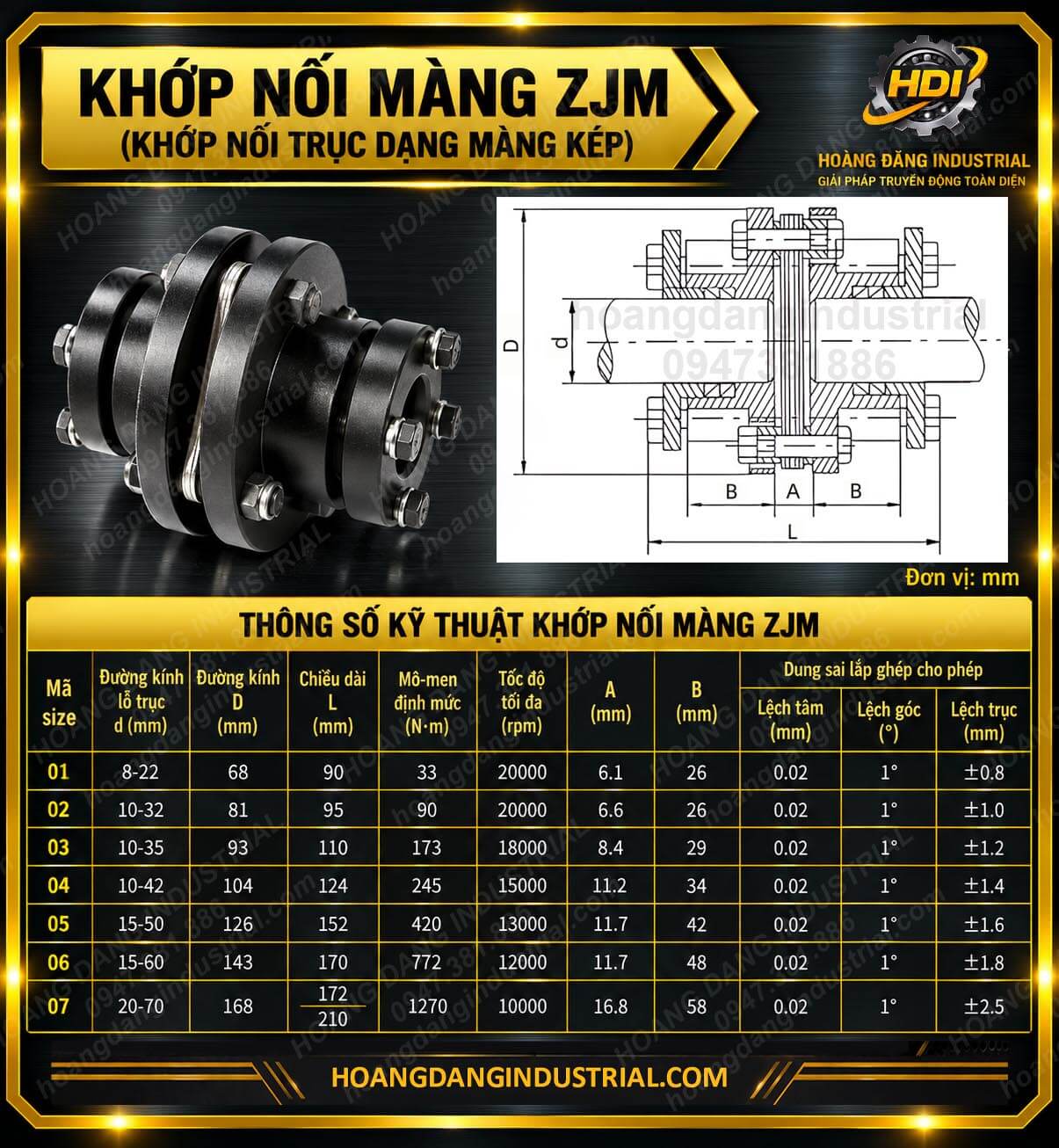

Bảng ZJM thể hiện 7 quy cách từ size 01 đến 07, trong đó đáng chú ý là cột đường kính lỗ trục d được thể hiện theo dạng khoảng kích thước. Ngoài ra còn có D, L, mô-men định mức, tốc độ tối đa, A, B và dung sai lắp ghép cho phép.
📐 Cách đọc kích thước khớp nối màng JM
Khi khách hàng gửi yêu cầu mua khớp nối đĩa JM, HDI nên xác định tối thiểu các kích thước dưới đây để tránh chọn sai model:
- Đường kính hai trục d1 và d2: xác định kích thước lỗ cần gia công trên hai phía.
- Khoảng cách giữa hai trục: đặc biệt quan trọng với loại JMJ hoặc các cấu hình có trục trung gian.
- Đường kính ngoài D: kiểm tra không gian quay và khoảng hở với các bộ phận xung quanh.
- Chiều dài L: kiểm tra không gian lắp đặt theo chiều trục.
- Mô-men xoắn: xác định khả năng tải của khớp nối.
- Tốc độ RPM: phải phù hợp với giới hạn tốc độ của model.
- Kiểu lỗ trục: lỗ trơn, rãnh then, then hoa hoặc lỗ phi tiêu chuẩn theo yêu cầu.
🔧 Quy cách lỗ trục & gia công theo yêu cầu
Một hệ thống có thể sử dụng hai trục với đường kính khác nhau. Vì vậy, khớp nối động cơ JM có thể cần hai kích thước lỗ khác nhau ở hai đầu. Bảng JM trong hình thể hiện nhiều lựa chọn d1/d2 và chiều dài lỗ trục loại J/Y; tài liệu kỹ thuật của JM cũng ghi nhận khả năng sử dụng các kiểu lỗ và chiều dài trục theo cấu hình đặt hàng.
Lỗ trục phi tiêu chuẩn
Rãnh then
Then hoa
d1
d2
Chiều dài lỗ trục
Khoảng cách hai trục
🧩 Phân biệt nhanh các quy cách trong bộ bảng
| Dòng | Cấu hình thể hiện | Thông số nổi bật |
|---|---|---|
| JM | Khớp nối trục dạng màng | D, L, A, RPM, mô-men, d1/d2, chiều dài lỗ J/Y |
| JMJ | Khớp nối màng kép có phần trung gian | D, L, A, S, RPM, d1/d2, chiều dài lỗ |
| DJM | Khớp nối trục dạng đĩa | D, L, dmax, mô-men, RPM, A, B và sai lệch |
| SJM | Khớp nối trục dạng màng kép | D, L, dmax, A, B, L1 và sai lệch |
| ZJM | Khớp nối trục dạng màng kép | D, L, d, mô-men, RPM, A, B và sai lệch |
⚠️ Lưu ý khi chọn kích thước
Cùng một đường kính trục chưa chắc đã sử dụng cùng một model. Ví dụ, hai hệ thống đều có trục Ø50 mm nhưng có thể yêu cầu model khác nhau nếu công suất, tốc độ quay, mô-men, khoảng cách hai trục hoặc không gian lắp đặt khác nhau. Vì vậy, với khớp nối đĩa inox 304, nên cung cấp đầy đủ thông số máy để HDI đối chiếu thay vì chỉ gửi một kích thước đường kính trục.
🔎 Từ khóa kỹ thuật liên quan
Gửi HDI đường kính 2 đầu trục, công suất hoặc mô-men, tốc độ RPM, khoảng cách hai trục và hình ảnh vị trí lắp. HDI hỗ trợ đối chiếu model, quy cách lỗ trục và kích thước phù hợp.

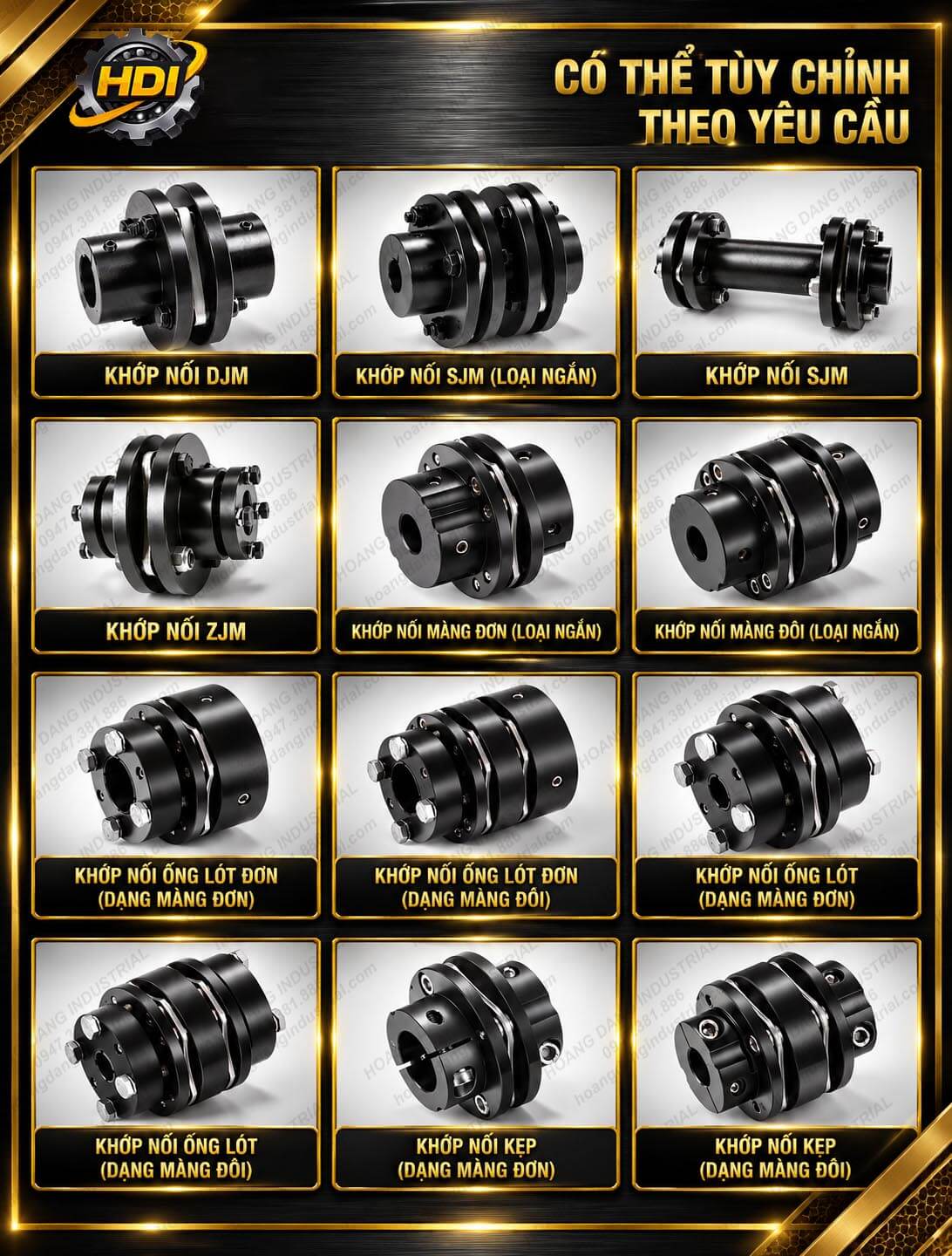

📦 Model & phân loại sản phẩm khớp nối màng JM
Dòng khớp nối màng JM có nhiều quy cách và cấu hình khác nhau nhằm đáp ứng yêu cầu về mô-men xoắn, tốc độ quay, đường kính trục, khoảng cách giữa hai trục và không gian lắp đặt.
Trong hệ sản phẩm thể hiện trên các hình ảnh kỹ thuật của HDI có các cấu hình như JM, JMJ, DJM, SJM, ZJM cùng các biến thể màng đơn, màng đôi, loại ngắn, loại có ống lót và loại kẹp. Các dòng JM/JMJ/DJM/SJM/ZJM cũng được các tài liệu kỹ thuật thương mại phân loại thành những cấu hình khớp nối màng khác nhau.
⭐ Phân loại chính theo kết cấu
JM – Màng đơn
Cấu hình khớp nối màng JM dạng màng đơn, dùng để kết nối hai trục trong hệ thống truyền động. Bảng JM HDI thể hiện size 01–20 với nhiều mức mô-men, tốc độ và đường kính lỗ trục.
JMJ – Màng kép
Khớp nối màng JMJ sử dụng cấu hình màng kép với phần trung gian, phù hợp khi cần bố trí khoảng cách giữa hai trục theo yêu cầu của hệ thống. Bảng JMJ HDI thể hiện size 01–20.
DJM – Dạng đĩa
Cấu hình khớp nối đĩa JM dạng đĩa được thể hiện trong bảng DJM, với các thông số D, L, dmax, mô-men, RPM và giới hạn sai lệch lắp ghép.
SJM – Màng kép
Cấu hình màng kép với phần trung gian dài hơn, bảng SJM thể hiện size 00–22 và các thông số D, L, dmax, A, B, L1 cùng giới hạn sai lệch.
ZJM – Màng kép
Cấu hình ZJM được thể hiện với dải size 01–07, có các lựa chọn đường kính lỗ trục, mô-men, tốc độ và kích thước lắp đặt khác nhau.
🧩 Tổng quan các model & cấu hình trên sản phẩm HDI

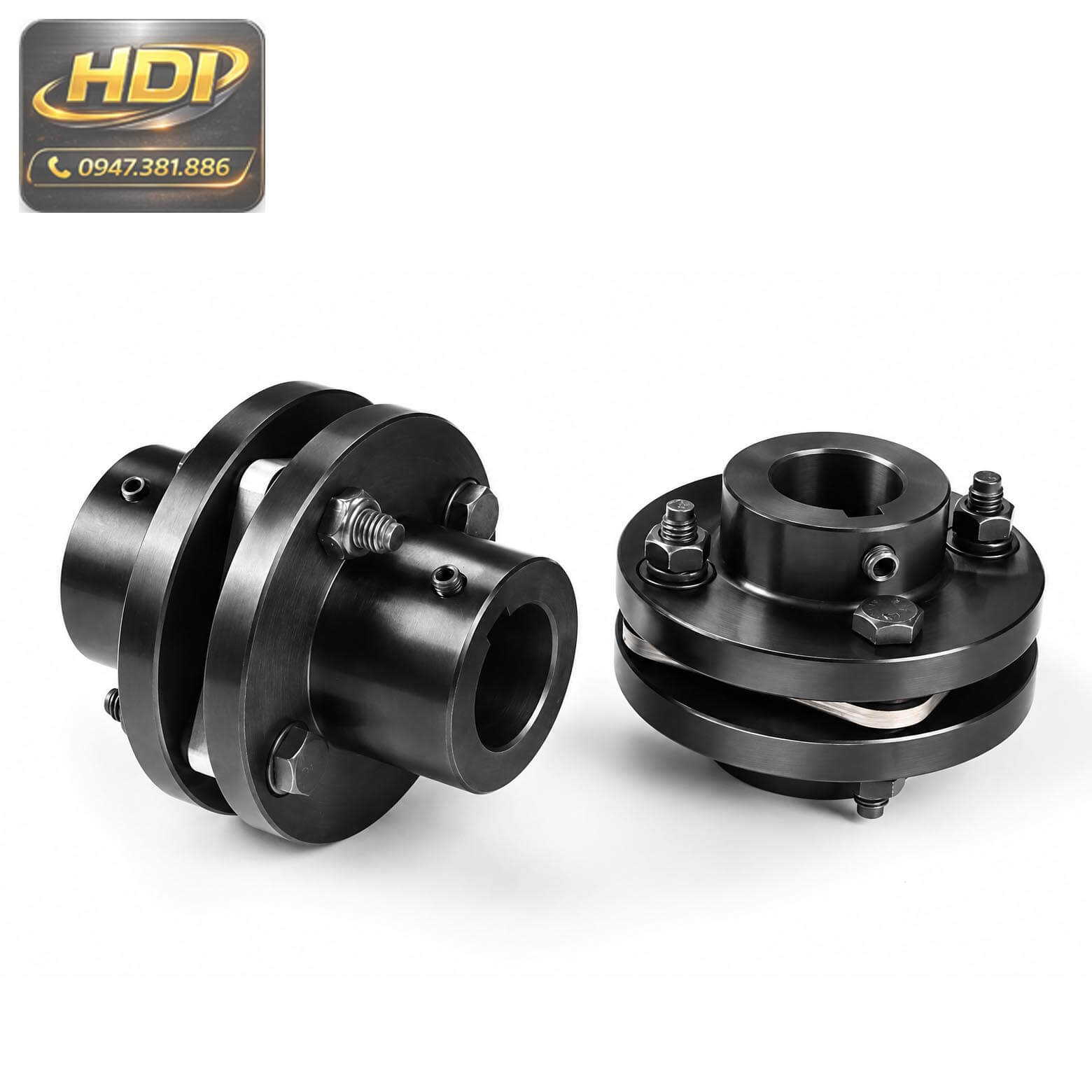

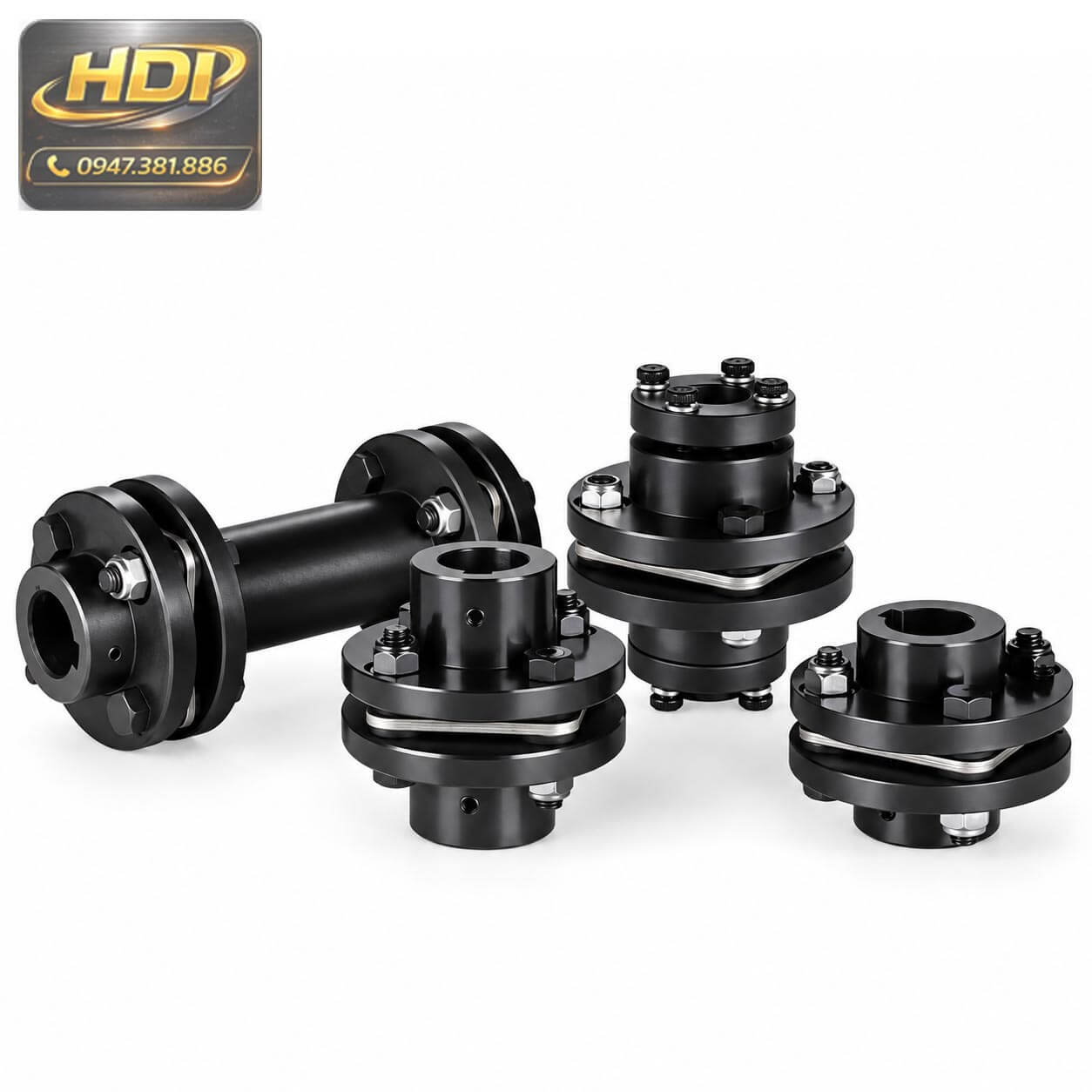

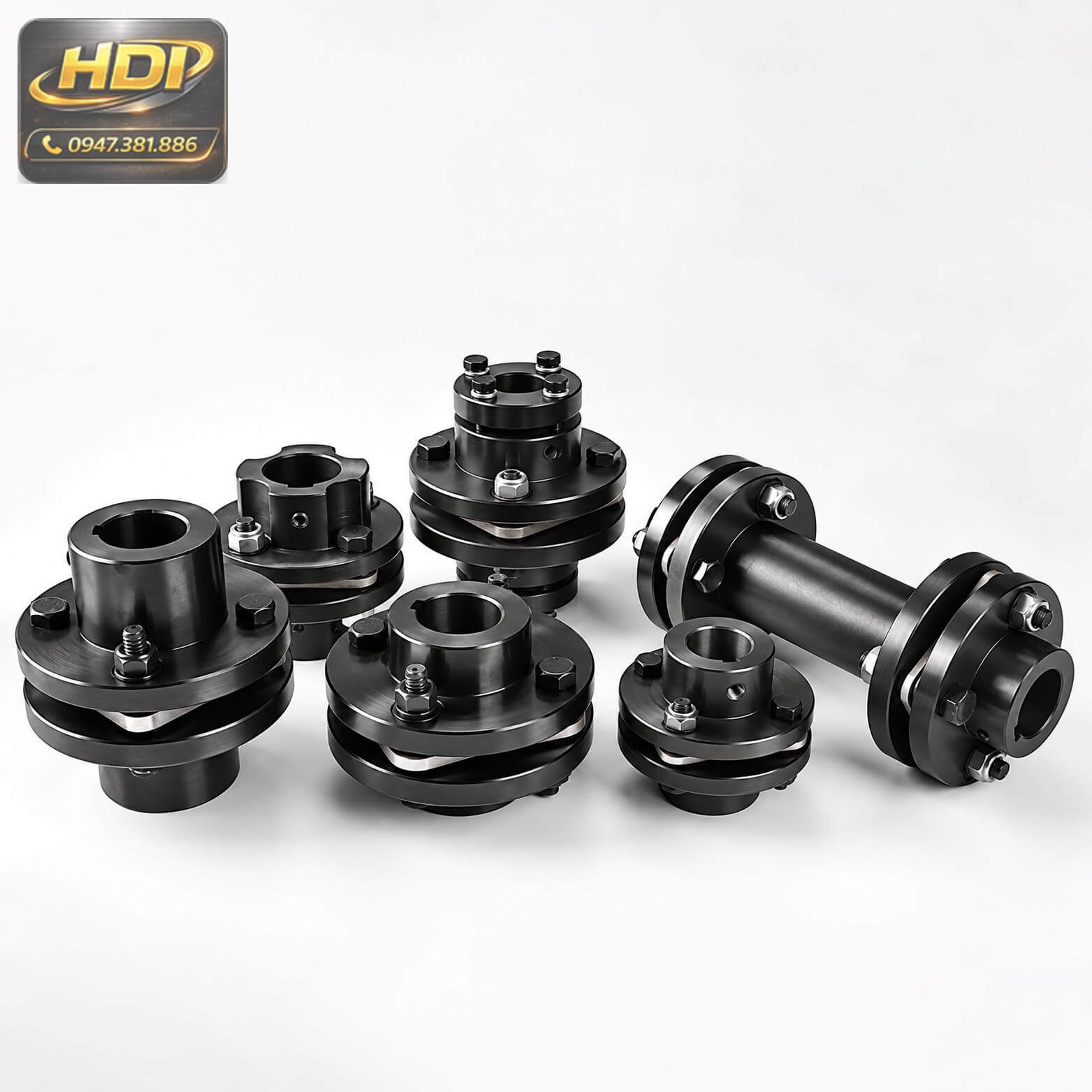

Hình ảnh tổng hợp cho thấy nhiều cấu hình khác nhau: khớp nối DJM, SJM loại ngắn, SJM, ZJM, khớp nối màng đơn loại ngắn, khớp nối màng đôi loại ngắn, khớp nối ống lót đơn, khớp nối ống lót dạng màng đơn/màng đôi và khớp nối kẹp dạng màng đơn/màng đôi. Đây là các phương án kết cấu khác nhau; không nên xem tất cả là cùng một model JM.
🔩 1. Khớp nối màng JM – dòng chính
Khớp nối màng JM là cấu hình trọng tâm của trang sản phẩm này. Theo bảng kỹ thuật JM được cung cấp, dòng JM có các size từ 01 đến 20. Tùy size, thông số thay đổi về đường kính ngoài, chiều dài, mô-men định mức, mô-men tối đa tức thời, tốc độ tối đa, mô-men quán tính và đường kính lỗ trục d1/d2. Dữ liệu JM công bố cũng cho thấy dải model từ JM1 đến các size lớn hơn được lựa chọn theo mô-men và kích thước trục.
Nhóm kích thước nhỏ
Khoảng 40–250 N·m theo bảng JM HDI
Nhóm kích thước trung bình
Khoảng 500–3.150 N·m theo bảng JM HDI
Nhóm tải trung – lớn
Khoảng 4.000–10.000 N·m theo bảng JM HDI
Nhóm tải lớn
Khoảng 12.500–31.500 N·m theo bảng JM HDI
🔧 2. Khớp nối JMJ – màng kép có phần trung gian
Khớp nối màng JMJ sử dụng hai cụm màng và phần trung gian giữa hai đầu kết nối. Cấu hình này cho phép bố trí khoảng cách giữa hai trục theo kích thước thiết kế và là một lựa chọn khác với JM dạng màng đơn. Bảng JMJ HDI thể hiện các size 01–20, với mô-men định mức từ 63 N·m ở size nhỏ đến 35.500 N·m ở size 20 trong bảng được cung cấp. Các nguồn kỹ thuật bên ngoài cũng ghi nhận dải JMJ và các thông số mô-men/tốc độ tương ứng.
JMJ phù hợp khi cần quan tâm:

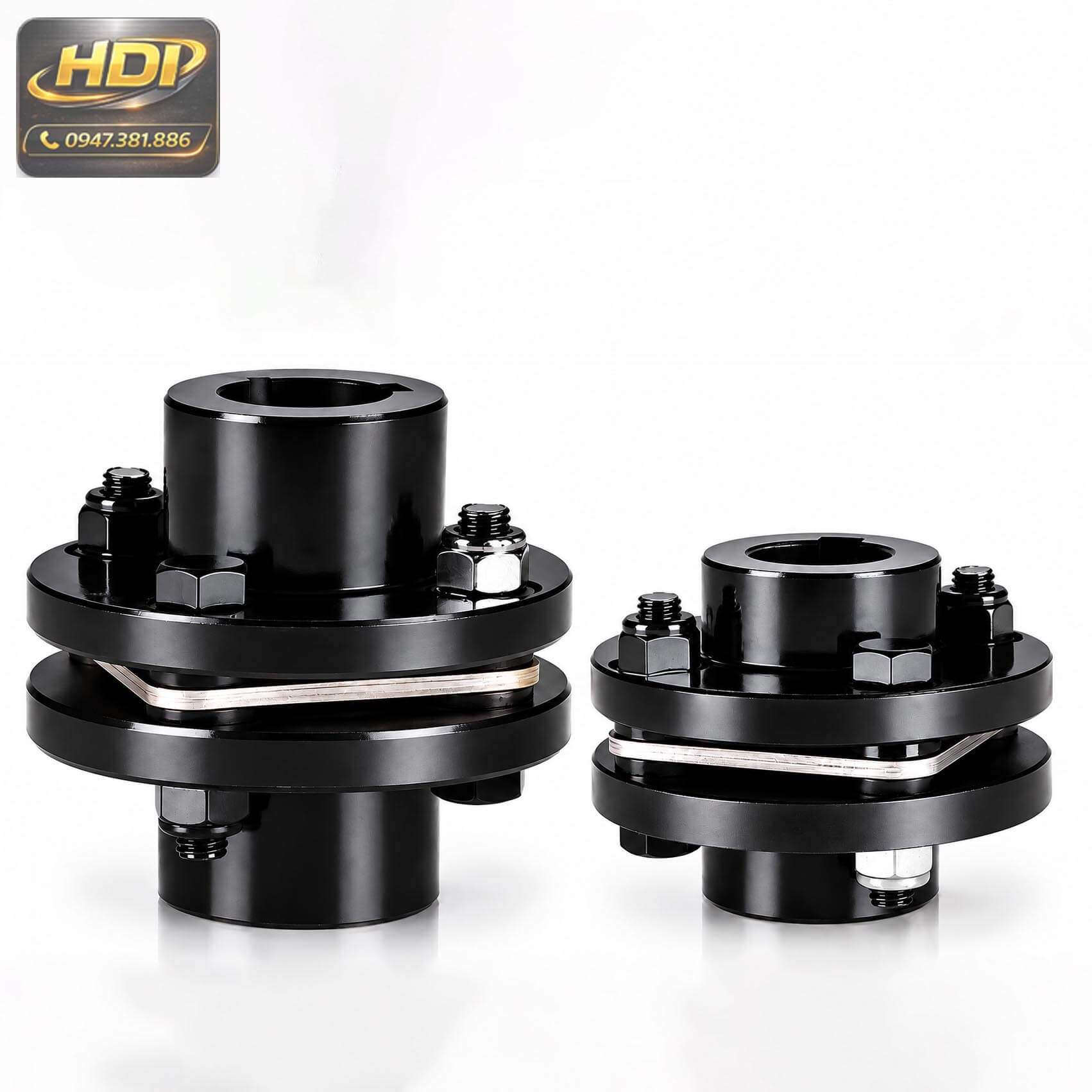

⚙️ 3. DJM – khớp nối đĩa dạng màng
DJM là cấu hình được thể hiện dưới dạng khớp nối trục dạng đĩa. Bảng kỹ thuật HDI có size 00–22, trong đó kích thước tăng dần đi kèm các mức mô-men và giới hạn tốc độ tương ứng. Khi khách hàng tìm kiếm khớp nối đĩa JM, cần xác định rõ yêu cầu là cấu hình JM hay DJM để tránh nhầm model, bởi tên model và kết cấu trong bảng kỹ thuật không hoàn toàn giống nhau. Dòng DJM cũng được các nguồn thương mại liệt kê riêng với JM, JMJ, SJM và ZJM.
🏭 4. SJM – khớp nối màng kép
SJM là một cấu hình màng kép khác trong bộ sản phẩm. Bảng HDI thể hiện SJM từ size 00 đến 22, với các thông số D, L, dmax, mô-men định mức, tốc độ tối đa, mô-men quán tính, A, B, L1 và dung sai lắp ghép. Do kết cấu có phần trung gian, cần đặc biệt kiểm tra chiều dài tổng thể và khoảng cách giữa hai thiết bị trước khi lựa chọn.
🛠️ 5. ZJM – cấu hình màng kép có phương án lắp riêng
ZJM được thể hiện trong bảng kỹ thuật HDI với size 01–07. Một điểm đáng chú ý là bảng ZJM đưa trực tiếp khoảng đường kính lỗ trục d theo từng size, cùng D, L, mô-men định mức, tốc độ tối đa và giới hạn sai lệch. Vì vậy, khi cần khớp nối trục JM thay thế cho thiết bị hiện hữu, cần xác định cả đường kính trục và phương án cố định trước khi chốt model.
🧩 Các biến thể kết cấu có thể tùy chỉnh
Hình ảnh sản phẩm của HDI còn thể hiện nhiều biến thể ngoài JM/JMJ/DJM/SJM/ZJM. Đây là các cấu hình được phân loại theo phương pháp kết nối với trục, chiều dài và số lượng cụm màng.
Dùng khi không gian theo chiều trục hạn chế.
Cấu hình màng kép với chiều dài tổng thể được rút gọn.
Kết hợp phần ống lót với cấu hình màng đơn.
Phù hợp các kết cấu cần cụm màng kép và phần trung gian.
Kết nối với trục bằng cơ cấu kẹp theo cấu hình tương ứng.
Cấu hình kẹp kết hợp hai cụm màng.
📋 Bảng lựa chọn nhanh model
| Model / cấu hình | Đặc điểm | Thông số cần kiểm tra |
|---|---|---|
| JM | Màng đơn | Mô-men, RPM, D, L, d1/d2, chiều dài lỗ |
| JMJ | Màng kép + phần trung gian | Khoảng cách S, L, d1/d2, mô-men, RPM |
| DJM | Dạng đĩa | D, L, dmax, mô-men, RPM, sai lệch |
| SJM | Màng kép | D, L, dmax, A, B, L1, sai lệch |
| ZJM | Màng kép | d, D, L, mô-men, RPM, sai lệch |
⚠️ Lưu ý khi đặt model
Khi đặt khớp nối động cơ JM, khách hàng nên ghi rõ model, đường kính hai đầu trục, kiểu lỗ trục, rãnh then/then hoa nếu có, khoảng cách hai trục, mô-men và tốc độ quay. Nếu chưa xác định được model, có thể gửi ảnh khớp nối hoặc ảnh cụm máy để HDI đối chiếu.
Các tài liệu kỹ thuật về dòng JM cũng khuyến nghị xác nhận model, đường kính ngoài, chiều dài, bore và các điều kiện vận hành trước khi lắp đặt.
🔎 Từ khóa kỹ thuật liên quan
Gửi HDI đường kính 2 đầu trục, công suất/mô-men, tốc độ RPM, khoảng cách hai trục và hình ảnh vị trí lắp.
HDI hỗ trợ đối chiếu JM, JMJ, DJM, SJM, ZJM và các cấu hình màng phù hợp.
🎯 Hướng dẫn lựa chọn khớp nối màng JM
Khớp nối màng JM cần được lựa chọn đồng thời theo mô-men truyền động, tốc độ quay, đường kính lỗ trục, khoảng cách hai đầu trục và điều kiện lệch tâm/lệch góc. Không nên chỉ chọn theo đường kính ngoài hoặc công suất động cơ. Tài liệu kỹ thuật của dòng JM cũng sử dụng mô-men tính toán, đường kính lỗ trục và tốc độ trục làm các thông số chính để lựa chọn.
🔧 Nguyên tắc lựa chọn nhanh
① Xác định công suất P và tốc độ quay n.
② Tính mô-men làm việc của hệ thống.
③ Nhân hệ số điều kiện làm việc để có mô-men tính toán Tc.
④ Chọn size JM có mô-men định mức Tn ≥ Tc.
⑤ Kiểm tra tốc độ quay, đường kính lỗ trục d1/d2 và kiểu lỗ trục.
⑥ Kiểm tra chiều dài khớp nối và khoảng cách giữa hai trục.
⑦ Cuối cùng kiểm tra điều kiện lắp đặt và sai lệch trục thực tế.
1. Chọn theo mô-men xoắn
Đây là bước quan trọng nhất khi chọn khớp nối đĩa JM. Với công suất động cơ tính bằng kW và tốc độ quay tính bằng vòng/phút, mô-men lý thuyết có thể xác định theo:
T = 9550 × P / n
T: N·m | P: kW | n: rpm
Trong lựa chọn thực tế cần xét thêm hệ số tải, khởi động và điều kiện lắp đặt để xác định mô-men tính toán Tc. Tài liệu dòng JM mô tả phương pháp lựa chọn theo dạng Tc = K1 × K2 × K3 × T ≤ Tn, trong đó các hệ số phản ánh điều kiện tải, khởi động và sai lệch lắp đặt.
2. Chọn size JM theo mô-men định mức
Nguyên tắc là chọn size có mô-men định mức lớn hơn hoặc bằng mô-men tính toán, đồng thời kiểm tra mô-men tức thời khi máy có tải khởi động, tăng tốc hoặc thay đổi tải nhanh. Cách lựa chọn này cũng được sử dụng trong tài liệu kỹ thuật của dòng JM.
| Size | Mô-men định mức | Mô-men tức thời | Tốc độ tối đa |
|---|---|---|---|
| JM01 | 40 N·m | 63 N·m | 10.700 rpm |
| JM02 | 63 N·m | 100 N·m | 9.300 rpm |
| JM03 | 100 N·m | 200 N·m | 8.400 rpm |
| JM04 | 250 N·m | 400 N·m | 6.700 rpm |
Các giá trị trên được lấy theo bảng thông số JM mà HDI sử dụng cho sản phẩm; khi đặt hàng cần đối chiếu đúng size, cấu hình và kích thước lỗ trục.
3. Kiểm tra đường kính lỗ trục d1 – d2
Sau khi xác định mô-men, cần kiểm tra đường kính trục động cơ và đường kính trục máy. Một size khớp nối trục JM chỉ phù hợp khi cả hai đường kính trục nằm trong phạm vi lỗ trục cho phép của size đó.
Với cấu hình JM, tài liệu kỹ thuật có các lựa chọn kiểu lỗ trục khác nhau; lỗ trụ tiêu chuẩn có thể sử dụng dung sai H7 và rãnh then theo tiêu chuẩn, đồng thời có thể yêu cầu cấu hình lỗ trục đặc biệt khi đặt hàng.
4. Kiểm tra tốc độ quay
Khớp nối động cơ JM dùng cho hệ thống quay tốc độ cao cần được kiểm tra tốc độ tối đa của đúng size. Không nên chọn size chỉ dựa trên mô-men mà bỏ qua rpm.
Ví dụ, trong bảng JM, size nhỏ có tốc độ cho phép cao hơn; khi size tăng lên, tốc độ tối đa giảm. Vì vậy nếu hệ thống vừa yêu cầu mô-men lớn vừa chạy tốc độ cao, cần kiểm tra đồng thời Tn, Tmax và nmax trước khi chốt model. Bảng JM tham khảo cho thấy JM01 đạt 10.700 rpm, JM02 đạt 9.300 rpm và JM03 đạt 8.400 rpm.
5. Chọn JM hay JMJ?
| Tiêu chí | JM | JMJ |
|---|---|---|
| Kết cấu | Khớp nối màng đơn | Khớp nối màng kép có đoạn trung gian |
| Khoảng cách hai trục | Phù hợp khoảng cách theo cấu hình JM | Phù hợp khi cần đoạn nối dài hơn |
| Yêu cầu bù sai lệch | Phù hợp hệ thống căn chỉnh tương đối tốt | Có thêm khả năng thích ứng với bố trí trục phức tạp hơn |
| Ứng dụng | Truyền động chính xác, máy công nghiệp, động cơ | Hệ thống có khoảng cách trục lớn hoặc cần đoạn trung gian |
JMJ sử dụng hai cụm màng và đoạn trục trung gian, trong khi JM là cấu hình đơn. Khi khoảng cách giữa hai đầu trục lớn hoặc yêu cầu bù sai lệch phức tạp hơn, cấu hình JMJ có thể phù hợp hơn; việc lựa chọn vẫn cần căn cứ vào bản vẽ và điều kiện vận hành thực tế.
6. Checklist thông tin cần gửi khi yêu cầu báo giá
☑ Công suất động cơ: kW hoặc HP
☑ Tốc độ quay: rpm
☑ Đường kính trục động cơ: Ød1
☑ Đường kính trục máy: Ød2
☑ Khoảng cách giữa hai đầu trục
☑ Có hoặc không có rãnh then
☑ Không gian lắp đặt và đường kính ngoài cho phép
☑ Tải khởi động, đảo chiều hoặc tăng tốc thường xuyên nếu có
☑ Môi trường làm việc và nhiệt độ nếu có yêu cầu đặc biệt
📐 Không chắc nên chọn size JM nào?
Chỉ cần gửi HDI công suất motor + rpm + Ø trục 1 + Ø trục 2 + khoảng cách hai trục. HDI có thể đối chiếu size, mô-men, tốc độ và cấu hình lỗ trục trước khi báo giá.
Từ khóa liên quan:
🏭 Ứng dụng khớp nối màng JM trong máy móc công nghiệp
Khớp nối màng JM được sử dụng để truyền mô-men giữa hai trục quay trong các hệ thống cần độ chính xác truyền động cao, độ rơ thấp và khả năng bù sai lệch trục. Với kết cấu màng kim loại, dòng khớp nối đĩa JM phù hợp cho nhiều hệ thống truyền động từ máy công nghiệp, máy bơm, quạt, máy nén đến các thiết bị cơ khí chính xác. Các dòng khớp nối màng JM/JMJ cũng được giới thiệu cho nhóm máy móc có tốc độ trung bình đến cao và yêu cầu truyền mô-men chính xác.
⚙️ Nhóm ứng dụng tiêu biểu
• Truyền động giữa động cơ và máy công tác
• Máy CNC, máy công cụ và hệ thống servo
• Bơm, quạt công nghiệp và máy nén
• Dây chuyền tự động hóa và máy sản xuất
• Máy in, máy dệt và thiết bị sản xuất liên tục
• Thiết bị hóa chất, dầu khí, luyện kim, khai khoáng và năng lượng
1. 🏗️ Máy công nghiệp và hệ thống truyền động
Trong các máy công nghiệp, khớp nối trục JM thường được bố trí giữa động cơ và cơ cấu truyền động để truyền mô-men từ trục chủ động sang trục bị động. Cấu hình này phù hợp với các máy yêu cầu truyền động ổn định và hạn chế độ rơ trong quá trình vận hành.
Các ứng dụng có thể gặp gồm hộp giảm tốc, máy công cụ, quạt công nghiệp, bơm, máy nén, cơ cấu truyền động dây chuyền và các cụm máy quay. Những nhóm thiết bị này cũng nằm trong các ứng dụng được công bố cho khớp nối màng JM/JMJ.
2. 🖥️ Máy CNC và thiết bị cơ khí chính xác
Khớp nối động cơ JM có thể được sử dụng trong các hệ thống truyền động chính xác như máy CNC, máy công cụ, cơ cấu servo và các thiết bị cần duy trì quan hệ truyền động ổn định giữa động cơ và trục máy. Các nguồn kỹ thuật về khớp nối màng ghi nhận nhóm ứng dụng CNC, servo và máy công cụ là một trong những phạm vi sử dụng của loại khớp nối kim loại này.
Đối với nhóm máy này, cần đặc biệt kiểm tra mô-men quán tính, tốc độ quay, độ cứng xoắn, đường kính lỗ trục và dung sai lắp ghép thay vì chỉ lựa chọn theo công suất động cơ.
3. 💨 Quạt, bơm và máy nén
Khớp nối màng JM cũng phù hợp với nhiều hệ thống truyền động của quạt công nghiệp, bơm nước, bơm hóa chất, máy nén khí và máy nén công nghiệp. Đây là nhóm thiết bị thường làm việc liên tục và yêu cầu truyền mô-men ổn định giữa động cơ và thiết bị công tác. Các tài liệu về diaphragm coupling cũng liệt kê pumps, compressors, fans và rotating equipment trong nhóm ứng dụng điển hình.
🔩 Ví dụ bố trí truyền động
Động cơ điện → khớp nối màng JM → bơm / quạt / máy nén
Đối với hệ thống bơm và máy nén, cần kiểm tra thêm tải khởi động, tốc độ quay, mô-men làm việc và điều kiện căn chỉnh thực tế. Với các hệ thống có khoảng cách hai trục lớn, có thể cần xem xét cấu hình màng kép hoặc đoạn trung gian thay vì chỉ dùng cấu hình JM tiêu chuẩn.
4. 🤖 Dây chuyền tự động hóa và máy sản xuất
Trong dây chuyền tự động hóa, khớp nối đĩa inox 304 dạng màng kim loại có thể được sử dụng tại các cụm truyền động cần chuyển động chính xác giữa motor và cơ cấu máy. Nhóm ứng dụng có thể bao gồm cơ cấu cấp phôi, băng tải chính xác, máy đóng gói, máy lắp ráp và các cụm truyền động servo.
Các nguồn kỹ thuật về khớp nối màng cũng ghi nhận automation equipment, production lines và packaging machinery trong phạm vi ứng dụng.
Với dây chuyền tự động, việc lựa chọn cần căn cứ vào tốc độ, mô-men, chu kỳ khởi động/dừng, tải đảo chiều, đường kính trục và không gian lắp đặt. Nếu máy có nhiều lần tăng tốc – giảm tốc trong một chu kỳ, nên cung cấp đầy đủ chế độ vận hành để HDI kiểm tra size phù hợp.
5. 🏭 Máy in, máy dệt và thiết bị sản xuất liên tục
Các hệ thống như máy in, máy dệt, máy cán, quạt, bơm và các cụm máy quay liên tục có thể sử dụng khớp nối màng khi cần truyền động chính xác và duy trì độ ổn định của hệ thống. Tài liệu về JM/JMJ ghi nhận các nhóm máy in, máy dệt và thiết bị luyện kim trong phạm vi ứng dụng.
Đối với các dây chuyền chạy liên tục, cần quan tâm đến tốc độ quay, mô-men định mức, mô-men tức thời, nhiệt độ làm việc và khả năng căn chỉnh trục. Việc chọn đúng size giúp tránh tình trạng khớp nối phải làm việc quá gần giới hạn tải hoặc tốc độ cho phép.
6. ⚡ Thiết bị năng lượng, dầu khí, hóa chất và máy quay công suất lớn
Ở các hệ thống công nghiệp nặng, khớp nối màng được sử dụng trong nhiều loại máy bơm, máy nén, turbine, máy phát và thiết bị quay. John Crane liệt kê process pumps, electric motors, gearboxes, compressors, power generation và oil & gas trong các ứng dụng của diaphragm coupling công nghiệp.
Với các ứng dụng công suất lớn hoặc hệ thống quan trọng, không nên chọn sản phẩm chỉ dựa trên tên model. Cần đối chiếu mô-men định mức, mô-men cực đại, tốc độ quay, đường kính trục, tải động và yêu cầu căn chỉnh với dữ liệu kỹ thuật của đúng cấu hình.
📌 Tóm tắt theo thiết bị
| Thiết bị | Mục đích sử dụng | Thông số cần chú ý |
|---|---|---|
| CNC / Servo | Truyền động chính xác | Độ rơ, quán tính, rpm, mô-men |
| Bơm / Quạt | Motor → thiết bị công tác | Mô-men, rpm, tải khởi động |
| Máy nén | Truyền mô-men tốc độ cao | Tốc độ, mô-men, sai lệch trục |
| Dây chuyền tự động | Truyền động servo / cơ cấu máy | Chu kỳ tăng giảm tốc, lỗ trục |
| Máy in / máy dệt | Truyền động liên tục | rpm, mô-men, độ ổn định truyền động |
| Máy quay công nghiệp | Truyền động công suất lớn | Tải động, mô-men cực đại, căn chỉnh |
🔧 Đang cần chọn khớp nối JM cho máy thực tế?
Gửi HDI tên máy + công suất motor + tốc độ rpm + Ø trục 1 + Ø trục 2 + khoảng cách hai trục.
HDI hỗ trợ đối chiếu model và cấu hình khớp nối màng JM phù hợp với hệ thống.
Từ khóa liên quan:
🔍 So sánh & lựa chọn khớp nối màng JM
Trong nhóm khớp nối màng JM, các cấu hình JM, JMJ, DJM, SJM và ZJM có sự khác nhau về kết cấu, chiều dài lắp đặt, khả năng bù sai lệch và cách bố trí hai đầu trục. Vì vậy, khi chọn khớp nối đĩa JM, không nên chỉ nhìn vào kích thước hoặc mô-men; cần xác định trước khoảng cách hai trục, đường kính trục, tốc độ quay, mô-men truyền và yêu cầu căn chỉnh.
🎯 Quy tắc lựa chọn nhanh
→ Cần cấu hình truyền động JM tiêu chuẩn, khoảng cách trục phù hợp → JM
→ Cần cấu hình màng kép với đoạn trung gian → JMJ
→ Cần kết cấu nhỏ gọn, hai trục đặt gần nhau → xem xét DJM
→ Cần cấu hình màng kép/chiều dài đặc thù → xem xét SJM
→ Cần cấu hình lỗ trục hoặc chiều dài đặc biệt → xem xét ZJM theo bản vẽ thực tế
1. Bảng so sánh các cấu hình
| Cấu hình | Đặc điểm chính | Nên xem xét khi | Thông tin cần kiểm tra |
|---|---|---|---|
| JM | Khớp nối màng dạng có đoạn trục trung gian | Hai đầu trục có khoảng cách và cần truyền động chính xác | Tn, rpm, d1/d2, chiều dài L |
| JMJ | Khớp nối màng kép với đoạn trục trung gian | Cần tăng khả năng thích ứng với sai lệch và bố trí trục phức tạp | Tn, rpm, d1/d2, L1, khoảng cách hai trục |
| DJM | Cấu hình màng/đĩa dạng compact | Không gian lắp đặt hạn chế, hai trục tương đối gần | Tn, rpm, dmax, D, L |
| SJM | Cấu hình màng kép theo dạng SJM | Cần kết cấu màng kép hoặc chiều dài lắp đặt riêng | Tn, rpm, dmax, L và sai lệch cho phép |
| ZJM | Cấu hình ZJM với lựa chọn lỗ trục/chiều dài theo yêu cầu | Hệ thống cần cấu hình kết nối trục đặc thù | Kiểu lỗ, đường kính trục, chiều dài và bản vẽ |
Tài liệu kỹ thuật của dòng JM xác định việc lựa chọn dựa trên tải, mô-men tính toán Tc, đường kính lỗ trục và tốc độ trục; các cấu hình JM/JMJ cũng có những lựa chọn khác nhau về lỗ trục và chiều dài đoạn trung gian.
2. 🔩 Khi nào nên chọn JM?
Khớp nối trục JM phù hợp để xem xét khi hệ thống có hai đầu trục cần nối qua một đoạn trung gian và yêu cầu truyền mô-men ổn định. Bảng kỹ thuật JM có nhiều size với dải mô-men và đường kính lỗ trục khác nhau; ví dụ JM01 có mô-men định mức 40 N·m, JM02 63 N·m và JM03 100 N·m, với tốc độ tối đa lần lượt khoảng 10.700, 9.300 và 8.400 rpm.
Ưu tiên JM khi:
- Cần truyền động chính xác giữa hai trục.
- Cần lựa chọn nhiều đường kính lỗ trục.
- Có khoảng cách nhất định giữa hai đầu trục.
- Cần cấu hình chiều dài trung gian theo kích thước máy.
- Hệ thống có yêu cầu độ rơ thấp và độ cứng xoắn cao.
3. 🔧 JM hay JMJ?
Đây là trường hợp cần phân biệt rõ nhất khi lựa chọn khớp nối màng JM. JM sử dụng cụm màng ở hai đầu của đoạn trục trung gian, còn JMJ sử dụng cấu hình màng kép ở hai đầu. Tài liệu kỹ thuật JMJ mô tả cấu hình này với hai cụm màng tại mỗi đầu và đoạn trục trung gian.
| Tiêu chí | JM | JMJ |
|---|---|---|
| Kết cấu | Màng đơn tại mỗi đầu | Màng kép tại mỗi đầu |
| Đoạn trung gian | Có | Có |
| Khả năng thích ứng sai lệch | Phù hợp hệ thống được căn chỉnh tương đối tốt | Phù hợp hơn khi cần xử lý sai lệch nhiều phương |
| Ứng dụng cần xem xét | Truyền động có khoảng cách trục và yêu cầu chính xác | Hệ thống có yêu cầu cao hơn về bố trí và bù sai lệch |
Nguồn kỹ thuật của JMJ đặc biệt đề cập cấu hình này khi có lệch tâm trục, lệch góc đồng thời hoặc khoảng cách hai đầu trục lớn. Vì vậy, không nên mặc định JMJ luôn thay thế JM; cần dựa trên hình học và điều kiện vận hành thực tế.
4. ⚙️ JM hay DJM?
Nếu hệ thống có không gian lắp đặt ngắn và hai đầu trục nằm gần nhau, cần xem xét cấu hình DJM. Bảng thông số DJM cho thấy các size nhỏ có kích thước tổng thể tương đối ngắn, trong khi dải mô-men và đường kính lỗ trục được chia theo từng size.
📐 Cách phân biệt theo không gian lắp đặt
Khoảng cách hai trục nhỏ + cần kết cấu gọn: xem xét DJM.
Có khoảng cách trục cần đoạn trung gian: xem xét JM.
Có khoảng cách trục và yêu cầu bù sai lệch cao hơn: xem xét JMJ.
5. 🧩 Không nên chọn chỉ theo công suất motor
Ví dụ cùng sử dụng động cơ 5,5 kW nhưng hai máy có thể yêu cầu size khớp nối khác nhau nếu tốc độ quay, tải khởi động, số lần đảo chiều, đường kính trục hoặc khoảng cách hai trục khác nhau.
Tài liệu lựa chọn JM cũng xác định mô-men tính toán phải xét các hệ số liên quan đến điều kiện tải, khởi động và sai lệch lắp đặt trước khi so sánh với mô-men định mức của khớp nối.
6. 🎯 Quy trình lựa chọn khớp nối JM tại HDI
Bước 1: Xác định công suất và tốc độ motor.
Bước 2: Tính mô-men làm việc và mô-men tính toán.
Bước 3: Kiểm tra đường kính trục động cơ và trục máy.
Bước 4: Kiểm tra tốc độ tối đa của size dự kiến.
Bước 5: Xác định khoảng cách giữa hai đầu trục.
Bước 6: Chọn cấu hình JM / JMJ / DJM / SJM / ZJM phù hợp với kết cấu máy.
Bước 7: Kiểm tra kiểu lỗ, rãnh then, dung sai và chiều dài lắp đặt.
Bước 8: Đối chiếu bản vẽ trước khi chốt model và báo giá.
📋 Gửi thông số – HDI chọn model giúp anh
Chỉ cần gửi công suất motor + rpm + Ø trục động cơ + Ø trục máy + khoảng cách hai trục.
Nếu có ảnh hoặc bản vẽ cụm truyền động, gửi kèm để HDI đối chiếu cấu hình khớp nối màng JM chính xác hơn.
Từ khóa liên quan:
🛠️ Hướng dẫn lắp đặt khớp nối màng JM
Khớp nối màng JM cần được lắp đúng vị trí, căn chỉnh chính xác và siết bu lông đúng trình tự để màng inox làm việc trong phạm vi biến dạng cho phép. Với cấu hình JM có đoạn trục trung gian, việc kiểm tra độ đồng tâm, lệch góc, khoảng cách hai đầu trục và chiều dài đoạn trung gian đặc biệt quan trọng. Tài liệu kỹ thuật JM cũng yêu cầu căn chỉnh hai đầu trục trước khi lắp đoạn trung gian và cụm màng.
⚠️ Lưu ý trước khi lắp đặt
① Ngắt hoàn toàn nguồn điện và thực hiện biện pháp khóa nguồn trước khi thao tác.
② Kiểm tra đúng model, đường kính lỗ trục d1/d2 và chiều dài khớp nối.
③ Làm sạch trục, lỗ trục, mặt bích và các bề mặt tiếp xúc.
④ Kiểm tra rãnh then, then và ba via trước khi đưa hub vào trục.
⑤ Không dùng màng khớp nối để ép hoặc kéo hai trục về đúng vị trí.
1. 🔩 Kiểm tra trục và khớp nối trước khi lắp
Trước khi đưa khớp nối đĩa JM vào máy, cần kiểm tra đường kính hai trục thực tế và đối chiếu với bản vẽ/model đã chọn. Đối với cấu hình sử dụng lỗ then, cần kiểm tra kích thước rãnh then và độ ăn khớp của then với hub.
Kiểm tra trục động cơ: Ød1, chiều dài phần trục, then và bề mặt trục.
Kiểm tra trục máy: Ød2, chiều dài phần trục, then và bề mặt trục.
Kiểm tra khớp nối: model JM, lỗ trục, chiều dài L, đoạn trung gian và cụm màng.
Kiểm tra phụ kiện: bu lông, đai ốc, vòng đệm và các chi tiết cố định.
Đối với khớp nối màng JM, tài liệu kỹ thuật cho phép lựa chọn nhiều đường kính lỗ trục và chiều dài đoạn trung gian; vì vậy cần đối chiếu đúng cấu hình đặt hàng trước khi lắp.
2. 📏 Đưa hai máy về vị trí lắp đặt
Đưa động cơ và máy công tác về vị trí thiết kế, sau đó kiểm tra khoảng cách giữa hai đầu trục. Với khớp nối trục JM, đoạn trục trung gian phải có chiều dài phù hợp với khoảng cách thực tế và không được tạo lực ép trước lên các cụm màng.
Không nên dùng bu lông của cụm màng để kéo hai máy lại gần nhau. Nếu khoảng cách hai đầu trục không đúng, cần điều chỉnh vị trí máy trước khi cố định khớp nối.
3. ⚙️ Lắp hub lên hai đầu trục
Lắp hub của khớp nối động cơ JM lên trục động cơ và trục máy theo đúng chiều trong bản vẽ. Nếu sử dụng kiểu lắp có độ dôi, phương pháp gia nhiệt/lắp ép phải phù hợp với vật liệu và dung sai của chi tiết; tài liệu JM tham khảo cho phép gia nhiệt hub khi lắp với giới hạn được nhà cung cấp quy định.
Đối với sản phẩm thực tế, không tự đặt nhiệt độ gia nhiệt hoặc lực ép theo kinh nghiệm nếu chưa xác định rõ dung sai lắp của model. Khi cần lắp nóng, nên sử dụng thiết bị gia nhiệt kiểm soát nhiệt độ và tránh gia nhiệt trực tiếp vào cụm màng.
4. 🎯 Căn chỉnh hai trục trước khi siết cụm màng
Đây là bước quan trọng nhất khi lắp khớp nối màng JM. Cần kiểm tra ít nhất ba dạng sai lệch: lệch tâm song song, lệch góc và dịch chuyển theo phương trục. Có thể sử dụng đồng hồ so hoặc thiết bị căn chỉnh laser tùy kích thước và độ chính xác yêu cầu của hệ thống. Tài liệu kỹ thuật về diaphragm coupling cũng khuyến nghị căn chỉnh trục trước khi lắp cụm màng và giữ sai lệch lắp đặt trong phạm vi cho phép của từng size.
📐 Ba thông số cần kiểm tra
① Lệch tâm: kiểm tra khoảng lệch song song giữa hai đường tâm trục.
② Lệch góc: kiểm tra góc giữa hai đường tâm trục.
③ Lệch trục: kiểm tra vị trí tương đối theo phương dọc trục.
Không nên tận dụng toàn bộ khả năng bù sai lệch của màng để bù cho một hệ thống lắp đặt bị lệch nhiều. Tài liệu kỹ thuật khuyến nghị giữ sai số lắp đặt ở mức thấp so với giới hạn cho phép để tăng tuổi thọ cụm màng.
5. 🔧 Lắp đoạn trục trung gian và cụm màng
Sau khi hai đầu trục đã được căn chỉnh, đưa đoạn trục trung gian vào giữa hai cụm hub. Đối với khớp nối đĩa inox 304, cần giữ cụm màng ở trạng thái lắp đặt tự nhiên, không bẻ cong hoặc ép màng để bù khoảng cách không chính xác.
Tiếp theo lắp các tấm màng/cụm màng theo đúng thứ tự của bản vẽ. Các lỗ bu lông phải trùng hoàn toàn với lỗ trên mặt bích; không dùng búa hoặc lực tác động mạnh trực tiếp lên tấm màng inox để ép lỗ vào vị trí.
6. 🔩 Siết bu lông cụm màng đúng trình tự
Bu lông của cụm màng cần được siết đều theo trình tự chéo, tăng lực từng bước thay vì siết hết lực một phía ngay từ đầu. Tài liệu lắp đặt JM/JMJ khuyến nghị siết theo nhiều lượt theo hình chéo để tạo lực kẹp đồng đều trên cụm màng.
Lượt 1: đưa toàn bộ bu lông vào đúng vị trí và siết sơ bộ.
Lượt 2: tăng lực siết theo thứ tự chéo.
Lượt 3: siết đến mô-men quy định bằng cờ lê lực đã hiệu chuẩn.
Cuối cùng: kiểm tra lại toàn bộ bu lông ở cả hai đầu.
⚠️ Không tự áp dụng một mô-men siết chung cho mọi size. Mô-men siết phụ thuộc kích thước bu lông và cấu hình khớp nối; cần sử dụng giá trị theo tài liệu kỹ thuật của đúng model được cung cấp.
7. 🔄 Kiểm tra sau khi lắp
Trước khi cấp điện cho máy, quay thử hệ thống bằng tay nếu điều kiện máy cho phép. Kiểm tra xem khớp nối màng JM có chuyển động tự do, không cạ vào các chi tiết xung quanh và không xuất hiện biến dạng bất thường trên cụm màng.
✅ Checklist trước khi chạy máy
☑ Đúng model và đúng đường kính lỗ trục.
☑ Hub đã được cố định chắc chắn.
☑ Khoảng cách hai đầu trục đúng yêu cầu.
☑ Độ lệch tâm và lệch góc nằm trong giới hạn cho phép.
☑ Bu lông màng đã được siết đủ và đều.
☑ Khớp nối quay tự do, không cạ hoặc kẹt.
☑ Đã lắp đầy đủ tấm chắn bảo vệ trước khi vận hành.
Tài liệu kỹ thuật về diaphragm coupling cũng yêu cầu lắp protective guard sau khi hoàn tất cụm khớp nối để tăng an toàn trong quá trình vận hành.
8. 🚨 Một số lỗi thường gặp khi lắp khớp nối JM
| Hiện tượng | Nguyên nhân cần kiểm tra | Hướng xử lý |
|---|---|---|
| Rung bất thường | Lệch tâm, lệch góc, mất cân bằng | Kiểm tra và căn chỉnh lại trục |
| Màng bị biến dạng | Sai lệch vượt giới hạn hoặc lắp đặt bị ép | Dừng máy, kiểm tra lại căn chỉnh |
| Có tiếng kêu tại cụm màng | Bu lông siết không đều hoặc chi tiết bị cạ | Kiểm tra mô-men siết và khoảng hở |
| Rung tăng theo tốc độ | Mất cân bằng hoặc tốc độ gần giới hạn động lực học | Kiểm tra cân bằng và điều kiện tốc độ |
9. 🧰 Bảo dưỡng và kiểm tra định kỳ
Khớp nối màng JM không sử dụng phần tử cao su đàn hồi nên việc bảo dưỡng tập trung vào tình trạng tấm màng, bu lông, hub, trục và độ căn chỉnh. Trong các đợt bảo dưỡng máy, nên quan sát các dấu hiệu như nứt màng, vết fretting quanh lỗ bu lông, biến dạng bất thường hoặc dấu hiệu lỏng liên kết. Các tài liệu kỹ thuật về diaphragm coupling xem cụm màng là chi tiết chịu biến dạng và cần thay thế khi xuất hiện hư hỏng.
🔧 Cần hướng dẫn lắp đúng model JM?
Gửi HDI model khớp nối + Ø trục động cơ + Ø trục máy + khoảng cách hai đầu trục hoặc ảnh cụm truyền động. HDI hỗ trợ kiểm tra cấu hình, kích thước và các thông số cần thiết trước khi lắp đặt.
Từ khóa liên quan:
🔧 Bảo trì & kiểm tra khớp nối màng JM
Khớp nối màng JM sử dụng màng kim loại để truyền mô-men và bù sai lệch giữa các trục, vì vậy công tác bảo trì chủ yếu tập trung vào tình trạng màng, bu lông, hub, đoạn trục trung gian, độ căn chỉnh và dấu hiệu rung bất thường. Khác với khớp nối sử dụng phần tử đàn hồi cần thay cao su định kỳ, khớp nối màng không cần bổ sung dầu mỡ cho cơ cấu màng; tuy nhiên vẫn cần kiểm tra định kỳ các liên kết và tình trạng cơ khí.
🎯 5 hạng mục cần kiểm tra
① Màng inox: kiểm tra nứt, biến dạng, vết mỏi hoặc dấu hiệu bất thường.
② Bu lông: kiểm tra độ chặt, dấu hiệu lỏng hoặc hư hỏng.
③ Căn chỉnh trục: kiểm tra lại khi máy bị dịch chuyển hoặc xuất hiện rung.
④ Hub và đoạn trung gian: kiểm tra nứt, biến dạng, cọ sát hoặc dấu hiệu quá tải.
⑤ Vận hành: theo dõi rung, tiếng ồn và tình trạng bất thường khi máy chạy.
1. 🔍 Kiểm tra màng inox 304
Màng là bộ phận làm việc quan trọng của khớp nối đĩa JM. Khi bảo dưỡng, cần quan sát trực tiếp bề mặt màng và khu vực quanh các lỗ bu lông. Đặc biệt lưu ý các dấu hiệu như vết nứt, biến dạng, mòn bất thường, vết fretting hoặc dấu hiệu mỏi kim loại.
Các tài liệu bảo trì khớp nối màng công nghiệp khuyến nghị kiểm tra trực quan các cụm truyền động, đặc biệt là màng, để phát hiện dấu hiệu mỏi hoặc hao mòn. Nếu màng bị hư hỏng, cần xác định nguyên nhân trước khi thay thế để tránh lặp lại sự cố.
Màng là chi tiết truyền mô-men; việc tiếp tục chạy khi màng đã có dấu hiệu hư hỏng có thể làm tăng nguy cơ hỏng khớp nối và các thiết bị liên quan.
2. 🔩 Kiểm tra bu lông và liên kết
Đối với khớp nối trục JM, cần kiểm tra định kỳ tình trạng các bu lông liên kết giữa màng, hub và đoạn trung gian. Bu lông bị lỏng có thể làm thay đổi điều kiện làm việc của cụm màng và gây rung hoặc tải không đều.
☑ Kiểm tra bu lông có bị lỏng hay không.
☑ Kiểm tra ren, đầu bu lông và đai ốc.
☑ Kiểm tra dấu hiệu xê dịch tại mặt ghép.
☑ Khi cần siết lại, sử dụng cờ lê lực và mô-men theo đúng tài liệu của model.
☑ Không tự áp dụng một giá trị mô-men siết cho tất cả kích thước JM.
Hướng dẫn bảo trì của John Crane cũng yêu cầu kiểm tra định kỳ độ chặt của các fastener; với các cấu hình khớp nối màng, việc siết đúng mô-men và đúng trình tự là một phần quan trọng của quá trình lắp đặt và bảo trì.
3. 📐 Kiểm tra lại độ căn chỉnh trục
Khớp nối động cơ JM có khả năng bù một phần sai lệch, nhưng không nên coi khả năng bù sai lệch là phương án thay thế cho việc căn chỉnh máy. Nếu động cơ, bơm, hộp số hoặc máy công tác bị dịch chuyển trong quá trình vận hành hay sửa chữa, cần kiểm tra lại alignment.
John Crane khuyến nghị kiểm tra lại căn chỉnh nếu máy ghép nối bị tác động hoặc có dấu hiệu cho thấy căn chỉnh đã thay đổi trong quá trình vận hành. Tài liệu kỹ thuật cũng nhấn mạnh rằng căn chỉnh chính xác là yếu tố quan trọng đối với độ tin cậy của máy.
4. 🔄 Theo dõi rung và tiếng ồn khi vận hành
Trong quá trình vận hành khớp nối màng JM, cần chú ý những thay đổi bất thường về rung động hoặc tiếng ồn. Nếu máy trước đây hoạt động ổn định nhưng rung tăng theo thời gian, không nên chỉ thay khớp nối mà cần kiểm tra nguyên nhân từ toàn bộ cụm truyền động.
| Hiện tượng | Hạng mục nên kiểm tra |
|---|---|
| Rung tăng bất thường | Căn chỉnh trục, cân bằng, bu lông, màng và ổ đỡ |
| Tiếng kêu tại khớp nối | Bu lông, mặt ghép, khoảng hở và tình trạng màng |
| Nhiệt độ cụm tăng bất thường | Cọ sát, lệch trục hoặc vấn đề từ thiết bị truyền động |
| Rung tăng theo rpm | Căn chỉnh, cân bằng và điều kiện làm việc ở tốc độ cao |
Hướng dẫn bảo trì khớp nối màng của John Crane cũng chỉ ra rằng các sự cố thường liên quan đến sai lệch quá mức, quá tải xoắn nghiêm trọng hoặc kết hợp cả hai; vì vậy khi có hư hỏng cần tìm nguyên nhân trước khi thay cụm mới.
5. 🧰 Kiểm tra hub và đoạn trục trung gian
Với cấu hình khớp nối màng JM có đoạn trung gian, cần kiểm tra thêm các vị trí liên kết giữa hub và đoạn trục. Quan sát xem có xuất hiện vết nứt, biến dạng, cọ sát, xê dịch hoặc dấu hiệu quá tải hay không.
Nếu hub hoặc trục đã được tháo ra trong quá trình sửa chữa, sau khi lắp lại cần thực hiện lại quy trình căn chỉnh thay vì giả định rằng vị trí cũ vẫn được giữ nguyên. Đây là nguyên tắc được nêu trong các hướng dẫn bảo trì khớp nối màng công nghiệp.
6. 📋 Checklist bảo trì định kỳ
🔍 Checklist khớp nối JM
☐ Kiểm tra trực quan toàn bộ cụm khớp nối.
☐ Kiểm tra tấm màng có nứt hoặc biến dạng không.
☐ Kiểm tra khu vực quanh lỗ bu lông.
☐ Kiểm tra độ chặt của bu lông.
☐ Kiểm tra hub và đoạn trục trung gian.
☐ Kiểm tra dấu hiệu cọ sát.
☐ Theo dõi rung và tiếng ồn khi máy vận hành.
☐ Kiểm tra lại alignment sau khi tháo lắp hoặc dịch chuyển máy.
☐ Ghi nhận tình trạng để so sánh trong các lần bảo dưỡng tiếp theo.
7. ⚠️ Khi nào cần dừng máy để kiểm tra?
Nên dừng máy và kiểm tra nguyên nhân khi xuất hiện rung tăng đột ngột, tiếng ồn bất thường, màng có dấu hiệu nứt/biến dạng, bu lông bị lỏng, dấu hiệu cọ sát hoặc thay đổi rõ rệt so với trạng thái vận hành bình thường.
Nếu xác định màng bị hỏng, không nên chỉ thay màng rồi đưa máy chạy lại ngay. Cần tìm nguyên nhân gây hỏng như lệch trục quá mức, quá tải mô-men, tải động bất thường hoặc vấn đề từ thiết bị được nối. Đây cũng là nguyên tắc được nhấn mạnh trong tài liệu bảo trì khớp nối màng của John Crane.
🚨 Nguyên tắc quan trọng
Nếu khớp nối bị hỏng, hãy tìm và xử lý nguyên nhân trước khi thay cụm màng hoặc khớp nối mới. Việc thay thế mà không xử lý nguyên nhân có thể dẫn đến hư hỏng lặp lại.
8. 🛠️ Khi cần thay thế hoặc sửa chữa
Việc tháo cụm màng của khớp nối đĩa inox 304 cần thực hiện khi máy đã dừng hoàn toàn, cô lập nguồn năng lượng và cụm quay đã ở trạng thái an toàn. Với các cụm màng được nhà sản xuất cung cấp dưới dạng lắp sẵn, nên ưu tiên thay đúng cụm/phụ tùng theo cấu hình của sản phẩm thay vì tự thay đổi kết cấu màng.
Các hướng dẫn bảo trì chuyên nghiệp cũng yêu cầu việc sửa chữa được thực hiện bởi nhân sự phù hợp và sử dụng đúng linh kiện được nhà sản xuất phê duyệt đối với sản phẩm tương ứng.
🔧 Cần kiểm tra khớp nối JM đang sử dụng?
Gửi HDI model khớp nối + ảnh thực tế + Ø trục + tình trạng rung/tiếng ồn. Nếu có ảnh tấm màng hoặc cụm lắp đặt, HDI có thể hỗ trợ xác định các hạng mục cần kiểm tra trước khi thay thế.
Từ khóa liên quan:
💰 Báo giá – Đặt hàng – Giao hàng khớp nối màng JM toàn quốc
HDI – Hoàng Đăng Industrial cung cấp khớp nối màng JM, khớp nối đĩa JM, khớp nối trục JM, khớp nối động cơ JM và khớp nối đĩa inox 304 phục vụ các hệ thống truyền động công nghiệp, động cơ, máy bơm, quạt, hộp giảm tốc, máy CNC, servo, máy tự động hóa và các cơ cấu máy quay.
HDI hỗ trợ từ tư vấn lựa chọn model – kiểm tra mô-men – kiểm tra tốc độ quay – kiểm tra đường kính lỗ trục – kiểm tra rãnh then – đối chiếu chiều dài – báo giá – xác nhận cấu hình – kiểm tra – đóng gói – giao hàng.
Với dòng JM, việc xác định đúng size, mô-men định mức, tốc độ tối đa, đường kính lỗ d1/d2, kiểu lỗ trục và chiều dài là những thông tin quan trọng trước khi đặt hàng. Tài liệu kỹ thuật JM cũng xác định việc lựa chọn dựa trên tải, mô-men tính toán, đường kính lỗ và tốc độ trục.
Khách hàng không nhất thiết phải đến trực tiếp. Chỉ cần gửi model JM, đường kính hai trục, kích thước lỗ, rãnh then, tốc độ quay, công suất hoặc mô-men, số lượng, hình ảnh hoặc bản vẽ, HDI có thể hỗ trợ tra cứu quy cách và tư vấn khớp nối màng JM phù hợp với hệ thống thực tế.
📦 Quy trình báo giá – đặt hàng – giao hàng
Gửi yêu cầu
Tư vấn kỹ thuật
Tra cứu model & báo giá
Xác nhận cấu hình & đơn hàng
Kiểm tra & đóng gói
Giao hàng toàn quốc
📋 Thông tin cần cung cấp để báo giá khớp nối màng JM
Để HDI xác định đúng khớp nối đĩa JM, khách hàng có thể cung cấp một hoặc nhiều thông tin sau:
Model JM đang sử dụng hoặc model cần thay thế.
Đường kính trục động cơ và trục máy cần liên kết.
Kích thước lỗ cần lắp trên từng đầu hub.
Cho biết có rãnh then, loại then hoặc yêu cầu lỗ trục đặc biệt.
Công suất, mô-men xoắn và tốc độ quay nếu cần tư vấn chọn size.
Khoảng cách giữa hai đầu trục hoặc chiều dài đoạn trung gian cần sử dụng.
Số lượng cần mua hoặc nhu cầu dự kiến theo từng đợt.
Gửi hình ảnh thực tế, bản vẽ hoặc model cũ nếu chưa xác định được quy cách.
Đối với cấu hình đặt hàng theo mã, cần xác nhận rõ size JM, loại lỗ trục, đường kính từng đầu trục và chiều dài yêu cầu. Các tài liệu kỹ thuật JM cho thấy mã đặt hàng có thể thể hiện riêng cấu hình lỗ của đầu chủ động và đầu bị động; lỗ then và dung sai cũng cần được xác định khi đặt hàng.
🚚 Giao hàng khớp nối trục JM trên toàn quốc
HDI tiếp nhận đơn hàng khớp nối màng JM từ nhà máy, xưởng cơ khí, đơn vị tự động hóa, nhà thầu máy và bộ phận bảo trì trên toàn quốc.
Sau khi xác nhận model, mô-men, đường kính lỗ, rãnh then, chiều dài và số lượng, sản phẩm được kiểm tra quy cách, đóng gói và gửi đến địa chỉ khách hàng theo phương án vận chuyển phù hợp.
Khách hàng tại Hà Nội, Bắc Ninh, Hải Phòng, Hưng Yên, Hải Dương, Thái Nguyên, Quảng Ninh, Đà Nẵng, Thanh Hóa, Nghệ An, TP. Hồ Chí Minh, Bình Dương, Đồng Nai, Long An, Cần Thơ và các khu vực khác đều có thể gửi yêu cầu báo giá từ xa.
📦 Đối với đơn hàng số lượng lớn
Doanh nghiệp, nhà máy, đơn vị bảo trì hoặc nhà thầu cơ khí có nhu cầu số lượng lớn có thể gửi BOQ, danh sách vật tư, model JM/JMJ, kích thước trục, thông số motor hoặc bản vẽ để HDI kiểm tra và báo giá theo từng hạng mục.
🔎 Tìm mua khớp nối JM theo nhu cầu
khớp nối màng JM
khớp nối đĩa JM
khớp nối trục JM
khớp nối động cơ JM
khớp nối đĩa inox 304
khớp nối JM
khớp nối màng kim loại
khớp nối truyền động chính xác
khớp nối servo
khớp nối CNC
khớp nối JMJ
khớp nối màng JMJ
khớp nối đĩa đơn
khớp nối đĩa đôi
diaphragm coupling
JM diaphragm coupling
JM disc coupling
khớp nối JM Hà Nội
khớp nối JM Bắc Ninh
khớp nối JM Hải Phòng
khớp nối JM Đà Nẵng
khớp nối JM TP. Hồ Chí Minh
Ngoài tìm kiếm theo model, khách hàng có thể gửi trực tiếp đường kính trục, kích thước lỗ, rãnh then, mô-men, tốc độ quay, đường kính ngoài và chiều dài để HDI hỗ trợ lựa chọn khớp nối trục JM phù hợp. Với cấu hình cần chiều dài hoặc lỗ trục đặc biệt, có thể cung cấp bản vẽ hoặc mẫu thực tế để đối chiếu trước khi đặt hàng.
🛒 Cách đặt mua khớp nối màng JM
- Gửi model JM hoặc hình ảnh sản phẩm cần mua.
- Gửi đường kính hai trục và kích thước lỗ d1/d2.
- Cung cấp thông tin rãnh then, mô-men xoắn và tốc độ quay nếu cần tư vấn lựa chọn model.
- Cho biết ứng dụng thực tế: động cơ, máy bơm, quạt, hộp giảm tốc, máy CNC, servo, băng tải hoặc cơ cấu truyền động.
- HDI kiểm tra quy cách và tư vấn khớp nối màng JM phù hợp.
- Xác nhận model, cấu hình hai đầu lỗ trục, số lượng, địa chỉ nhận hàng và phương án giao hàng.
- HDI chuẩn bị, kiểm tra, đóng gói và gửi hàng.
Nếu cần gia công lỗ trục, rãnh then, then hoa hoặc quy cách đặc biệt, khách hàng nên gửi kích thước trục hoặc bản vẽ trước khi xác nhận đơn hàng. Tài liệu dòng JM quy định lỗ trục hình trụ mặc định có thể theo H7 nếu không có yêu cầu đặc biệt; rãnh then cũng cần xác nhận theo cấu hình đặt hàng.
📞 Cần báo giá khớp nối màng JM?
Gửi model JM, đường kính trục, rãnh then, tốc độ quay, số lượng hoặc hình ảnh sản phẩm.
HDI hỗ trợ tư vấn kỹ thuật, tra cứu khớp nối màng JM – khớp nối đĩa JM – khớp nối trục JM, kiểm tra quy cách và báo giá trên toàn quốc.
⭐ Vì sao chọn HOÀNG ĐĂNG INDUSTRIAL
HOÀNG ĐĂNG INDUSTRIAL (HDI) định hướng trở thành đơn vị cung ứng vật tư, linh kiện và thiết bị công nghiệp cho nhà máy, xưởng cơ khí, doanh nghiệp sản xuất, tự động hóa, CNC và các hệ thống máy móc công nghiệp trên toàn quốc. Website HDI hiện cũng giới thiệu định hướng cung cấp vật tư công nghiệp cho nhà máy, xưởng sản xuất và hệ thống tự động hóa, cùng dịch vụ hỗ trợ kỹ thuật và giao hàng toàn quốc. :contentReference[oaicite:0]{index=0}
Với dòng khớp nối màng JM, HDI tập trung hỗ trợ khách hàng từ việc xác định đúng model, size, đường kính trục, đường kính lỗ d1/d2, chiều dài, rãnh then, tốc độ quay, mô-men truyền động và cấu hình lắp đặt đến kiểm tra yêu cầu thực tế của hệ thống.
ĐÚNG MODEL – ĐÚNG KÍCH THƯỚC – ĐÚNG CẤU HÌNH – ĐÚNG NHU CẦU
Đây là trọng tâm HDI hướng đến khi tư vấn và cung ứng khớp nối trục JM cho từng hệ thống máy thực tế.
🔩 1. Tập trung vào vật tư & linh kiện công nghiệp
HDI cung cấp nhiều nhóm vật tư phục vụ hệ thống máy công nghiệp, từ khớp nối trục, vòng bi, bạc lót, ray trượt, con trượt, vít me, linh kiện khí nén, linh kiện thủy lực đến các sản phẩm cơ khí truyền động và phụ tùng máy. Website HDI hiện công bố các nhóm sản phẩm như bạc lót, vòng bi, con trượt – vít me, xi lanh – khí nén, phụ kiện cơ khí, thủy lực và tự động hóa.
Đối với khớp nối màng JM, khách hàng có thể gửi cùng các hạng mục khác trong một danh sách vật tư hoặc một dự án máy, giúp HDI thuận tiện hơn trong việc kiểm tra thông số và tổng hợp nhu cầu cung ứng.
🧰 Các nhóm sản phẩm HDI đang cung ứng
⚙️ Khớp nối & truyền động
Khớp nối màng JM, khớp nối đĩa JM, khớp nối trục JM, khớp nối động cơ JM và các linh kiện liên kết trong hệ thống truyền động.
🔘 Vòng bi – Bạc lót
Vòng bi công nghiệp, vòng bi nhựa, vòng bi bọc PU, bạc lót tự bôi trơn và bạc lót kỹ thuật.
📏 Linear Motion
Ray trượt, con trượt, vít me bi, đai ốc vít me và linh kiện chuyển động tuyến tính.
💨 Khí nén
Xi lanh khí nén, xi lanh inox, van điện từ, bộ lọc khí, FRL, co nối và phụ kiện khí nén.
💧 Thủy lực
Ống mềm inox, khớp nối thủy lực, đầu nối, phụ kiện và linh kiện phục vụ hệ thống thủy lực.
🔧 Cơ khí truyền động
Puly, xích, nhông, chốt, linh kiện truyền động và nhiều chi tiết cơ khí công nghiệp khác.
🤖 Tự động hóa
Linh kiện cơ khí và phụ trợ cho máy tự động, robot, dây chuyền sản xuất và thiết bị công nghiệp.
🏭 Thiết bị & phụ tùng máy
Linh kiện, phụ tùng và vật tư kỹ thuật phục vụ bảo trì, sửa chữa và chế tạo máy.
🔎 2. Hỗ trợ tìm đúng khớp nối theo thông số
Không phải lúc nào khách hàng cũng có sẵn model của khớp nối màng JM. HDI tiếp nhận yêu cầu dựa trên mã hàng, hình ảnh, kích thước, bản vẽ, mẫu thực tế hoặc thông số kỹ thuật.
📌 Khách hàng chỉ cần gửi:
- Ảnh sản phẩm cần tìm.
- Model hoặc part number nếu có.
- Tên thương hiệu nếu có.
- Đường kính hai trục và đường kính lỗ cần lắp.
- Đường kính ngoài và chiều dài khớp nối nếu cần đối chiếu.
- Kích thước rãnh then nếu có.
- Khoảng cách giữa hai đầu trục nếu sử dụng cấu hình có đoạn trung gian.
- Bản vẽ 2D/3D nếu có.
- Mô-men truyền động và tốc độ quay nếu cần tư vấn lựa chọn.
- Số lượng cần mua.
- Thời gian cần hàng.
HDI dựa trên thông tin khách hàng cung cấp để tra cứu, đối chiếu quy cách và tìm phương án cung ứng phù hợp, sau đó phản hồi model và báo giá. Quy trình tiếp nhận yêu cầu báo giá của HDI hiện cũng cho phép khách hàng cung cấp sản phẩm, số lượng và yêu cầu kỹ thuật để được hỗ trợ.
🧠 3. Tư vấn theo thông số kỹ thuật, không chỉ theo tên sản phẩm
Với khớp nối đĩa JM, việc lựa chọn không nên chỉ dựa vào tên gọi. Cần đối chiếu đồng thời đường kính trục, đường kính lỗ, đường kính ngoài, chiều dài, rãnh then, mô-men truyền động, tốc độ quay, mô-men quán tính và yêu cầu lắp đặt.
Đặc biệt, với các hệ thống sử dụng khớp nối động cơ JM, HDI có thể hỗ trợ kiểm tra thông số motor và máy công tác trước khi xác định size. Mục tiêu là tránh tình trạng chỉ dựa vào công suất motor nhưng bỏ qua đường kính trục, tốc độ hoặc điều kiện tải.
Đường kính trục & lỗ
Yêu cầu truyền động
rpm làm việc
Có hoặc không
Máy & hệ thống
Model & quy cách
🛠️ 4. Hỗ trợ kỹ thuật cho hệ thống truyền động
Với khớp nối trục JM, HDI hỗ trợ khách hàng kiểm tra các thông tin liên quan đến đường kính trục, đường kính lỗ, chiều dài, đường kính ngoài, rãnh then, khoảng cách hai trục, mô-men truyền động, tốc độ quay và điều kiện lắp đặt.
Đặc biệt, dòng sản phẩm đang được triển khai có nhiều cấu hình như JM, JMJ, DJM, SJM và ZJM. Việc xác định đúng cấu hình giúp hạn chế nhầm quy cách khi đặt hàng, đặc biệt khi khách hàng chỉ có hình ảnh hoặc model cũ.
📌 Gửi hình ảnh cụm truyền động để được hỗ trợ
Khách hàng có thể gửi hình ảnh thực tế của trục, khớp nối màng JM đang sử dụng hoặc bản vẽ. HDI hỗ trợ đối chiếu model và các kích thước cần kiểm tra trước khi đặt hàng.
📦 5. Hỗ trợ từ một khớp nối đến cả danh sách vật tư
Đối với nhà máy, xưởng cơ khí và đơn vị bảo trì, một yêu cầu vật tư thường không chỉ bao gồm một sản phẩm. Khách hàng có thể cần đồng thời khớp nối màng JM, vòng bi, bạc lót, vít me, ray trượt, xi lanh khí nén, phụ kiện thủy lực, puly, nhông xích và các chi tiết cơ khí.
Khách hàng có thể gửi trực tiếp danh sách vật tư, BOQ, file Excel hoặc danh sách mã hàng để HDI hỗ trợ kiểm tra từng hạng mục và tổng hợp nhu cầu cung ứng. Đây cũng phù hợp với định hướng cung cấp nhiều nhóm vật tư công nghiệp của HDI.
🤝 6. Quy trình làm việc rõ ràng từ tư vấn đến giao hàng
Tiếp nhận yêu cầu
Kiểm tra thông số
Đối chiếu model
Báo giá
Xác nhận đơn hàng
Kiểm tra & đóng gói
Giao hàng
Với các sản phẩm khớp nối đĩa JM, việc xác nhận đúng model, kích thước lỗ, rãnh then và cấu hình trước khi đặt hàng giúp quá trình cung ứng thuận tiện hơn, đặc biệt khi khách hàng cần hàng thay thế hoặc đặt theo bản vẽ.
🚚 7. Cung ứng và giao hàng cho khách hàng trên toàn quốc
HDI tiếp nhận yêu cầu về khớp nối màng JM từ nhà máy, xưởng cơ khí, đơn vị bảo trì, nhà thầu máy, doanh nghiệp sản xuất và các đơn vị tự động hóa trên toàn quốc.
Khách hàng tại Hà Nội, Bắc Ninh, Hải Phòng, Hưng Yên, Hải Dương, Thái Nguyên, Quảng Ninh, Thanh Hóa, Nghệ An, Đà Nẵng, Quảng Ngãi, TP. Hồ Chí Minh, Bình Dương, Đồng Nai, Tây Ninh, Cần Thơ và các khu vực khác đều có thể gửi yêu cầu báo giá từ xa.
🏭 Phục vụ nhu cầu B2B công nghiệp
HDI tiếp nhận từ đơn hàng thay thế một model khớp nối JM đến các danh sách vật tư, BOQ và nhu cầu cung ứng số lượng lớn cho máy móc, dây chuyền và dự án.
🔑 Từ khóa liên quan
khớp nối màng JM
khớp nối đĩa JM
khớp nối trục JM
khớp nối động cơ JM
khớp nối đĩa inox 304
khớp nối JM
khớp nối màng kim loại
khớp nối màng JM loại đơn
khớp nối màng JMJ
khớp nối đĩa đơn
khớp nối đĩa đôi
khớp nối servo
khớp nối CNC
khớp nối truyền động chính xác
khớp nối máy công nghiệp
khớp nối động cơ servo
khớp nối truyền mô-men
bù sai lệch trục
độ cứng xoắn
độ rơ thấp
mô-men xoắn
rãnh then
dung sai H7
đường kính lỗ trục
khớp nối JM Hà Nội
khớp nối JM Bắc Ninh
khớp nối JM Hải Phòng
khớp nối JM TP. Hồ Chí Minh
🔎 Cần tìm khớp nối màng JM hoặc linh kiện công nghiệp?
Không xác định được model cũng không sao.
Hãy gửi cho HDI hình ảnh, mã hàng, bản vẽ, đường kính trục, kích thước lỗ, chiều dài, rãnh then hoặc yêu cầu kỹ thuật.
HDI hỗ trợ tra cứu khớp nối màng JM – khớp nối đĩa JM – khớp nối trục JM – khớp nối động cơ JM theo nhu cầu thực tế.
🧠 FAQ – Câu hỏi thường gặp về khớp nối màng JM
Tổng hợp những câu hỏi thường gặp khi lựa chọn, lắp đặt, sử dụng và bảo trì khớp nối màng JM, khớp nối đĩa JM, khớp nối trục JM, khớp nối động cơ JM và khớp nối đĩa inox 304. Nội dung tập trung vào model JM, đường kính trục, đường kính lỗ, chiều dài, rãnh then, mô-men xoắn, tốc độ quay, khoảng cách hai trục và yêu cầu lắp đặt.
Khớp nối màng sử dụng các phần tử màng kim loại để truyền mô-men giữa các trục và có khả năng bù sai lệch góc, song song và theo phương trục trong giới hạn thiết kế.
🔑 Từ khóa liên quan
khớp nối màng JM
khớp nối đĩa JM
khớp nối trục JM
khớp nối động cơ JM
khớp nối đĩa inox 304
khớp nối JM
khớp nối màng JM loại đơn
khớp nối màng JMJ
khớp nối đĩa đơn
khớp nối đĩa đôi
JM diaphragm coupling
JM disc coupling
diaphragm coupling
khớp nối màng kim loại
khớp nối truyền động
khớp nối truyền mô-men
bù sai lệch trục
độ cứng xoắn
độ rơ thấp
mô-men xoắn
tốc độ quay
đường kính lỗ trục
rãnh then
dung sai H7
khớp nối servo
khớp nối CNC
🔎 Chưa tìm thấy câu trả lời?
Gửi cho HDI hình ảnh, mã sản phẩm, đường kính trục, kích thước lỗ, đường kính ngoài, chiều dài, rãnh then, tốc độ quay, mô-men hoặc bản vẽ.
HDI hỗ trợ tra cứu khớp nối màng JM, khớp nối đĩa JM, khớp nối trục JM và khớp nối động cơ JM theo nhu cầu thực tế.
🖼️ Hình ảnh thực tế khớp nối màng JM

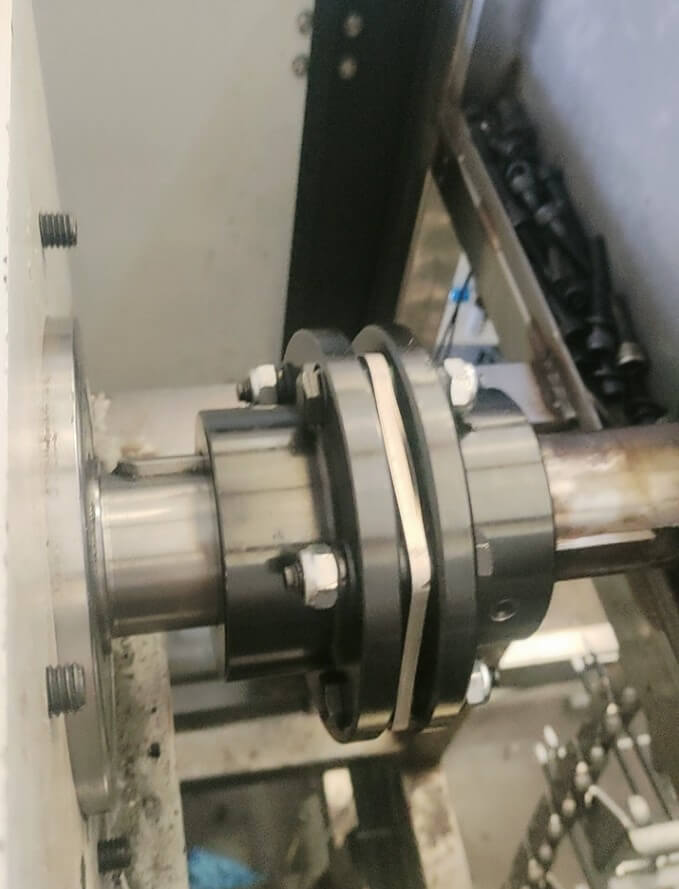

🔧 Khớp nối màng JM lắp thực tế trên máy
Hình ảnh trên ghi lại khớp nối màng JM đang được lắp trực tiếp trên một cụm truyền động công nghiệp. Cấu tạo thực tế thể hiện hai phía của khớp nối trục JM được liên kết thông qua cụm màng kim loại, giúp truyền mô-men giữa hai trục đồng thời cho phép cụm màng làm việc theo nguyên lý biến dạng đàn hồi.
Đây là dạng kết cấu thường được gọi là khớp nối đĩa JM hoặc khớp nối màng kim loại. Về nguyên lý, các phần tử màng/đĩa kim loại đảm nhiệm việc truyền mô-men và có khả năng bù một phần sai lệch góc, song song và theo phương trục trong giới hạn thiết kế.
⚙️ Chi tiết thể hiện trên hình ảnh
- Cụm màng/đĩa kim loại nằm giữa hai phía của khớp nối.
- Hub và mặt bích liên kết với hai đầu trục của hệ thống truyền động.
- Bu lông liên kết giữ cụm màng và các phần tử truyền mô-men.
- Kết cấu cho thấy đây là một khớp nối truyền động dạng màng, không sử dụng phần tử cao su đàn hồi ở vị trí truyền mô-men.
- Việc lắp đặt thực tế cần bảo đảm đồng tâm, khoảng cách hai trục và vị trí tương quan giữa hai đầu khớp nối theo thông số của model.
📐 Khi lựa chọn khớp nối màng JM cho máy thực tế
Không nên chỉ dựa vào hình dáng bên ngoài để xác định model khớp nối động cơ JM.
Để chọn đúng quy cách, cần đối chiếu các thông số như:
Mô-men xoắn
Tốc độ RPM
Khoảng cách hai trục
Rãnh then
Chiều dài khớp nối
Đường kính ngoài
Dung sai lỗ trục
Đặc biệt với các hệ thống có động cơ servo, máy CNC, máy tự động hoặc truyền động tốc độ cao, cần kiểm tra đồng thời mô-men, tốc độ và yêu cầu căn chỉnh thay vì chỉ lựa chọn theo đường kính trục.
Tài liệu kỹ thuật của các dòng diaphragm/disc coupling công nghiệp cũng nhấn mạnh yêu cầu căn chỉnh chính xác để đạt khả năng làm việc ổn định của cụm truyền động.
🔎 Gửi hình ảnh thực tế để HDI hỗ trợ xác định model
Nếu khách hàng đang sử dụng một khớp nối màng JM nhưng không xác định được model, có thể gửi hình ảnh thực tế tương tự như hình trên cho HDI. Tốt nhất nên gửi thêm:
- Đường kính trục hai bên.
- Đường kính lỗ khớp nối.
- Chiều dài tổng thể khớp nối.
- Khoảng cách giữa hai đầu trục.
- Đường kính ngoài.
- Thông tin về rãnh then hoặc then hoa nếu có.
- Công suất động cơ và tốc độ RPM nếu biết.
📞 Cần xác định đúng khớp nối màng JM?
Gửi hình ảnh khớp nối đang sử dụng + đường kính trục + kích thước lắp đặt.
HDI hỗ trợ đối chiếu khớp nối màng JM, khớp nối đĩa JM, khớp nối trục JM
và cấu hình khớp nối đĩa inox 304 theo thông số thực tế.
🔎 Từ khóa liên quan – Khớp nối màng JM
Tổng hợp hệ thống từ khóa SEO liên quan đến khớp nối màng JM tập trung vào nhóm từ khóa về khớp nối đĩa JM, khớp nối trục JM, khớp nối động cơ JM, khớp nối đĩa inox 304, khớp nối màng kim loại, khớp nối màng đơn, khớp nối màng đôi và các dòng JM/JMJ.
Nội dung được phân tầng theo từ khóa chính, nhu cầu mua hàng, cấu tạo – vật liệu, kiểu khớp nối, thông số kỹ thuật, model – kích thước, nguyên lý truyền động, ứng dụng, nhu cầu lựa chọn và gia công tùy chỉnh. Cách phân nhóm này kế thừa cấu trúc SEO từ nội dung mẫu được cung cấp.
⭐ 1. Từ khóa chính
🛒 2. Từ khóa khách hàng tìm mua
🔩 3. Từ khóa về cấu tạo & vật liệu
⚙️ 4. Từ khóa theo kiểu khớp nối & truyền động
📐 5. Từ khóa kỹ thuật & thông số
🔢 6. Từ khóa theo model & quy cách JM
🔧 7. Từ khóa theo cơ cấu & nguyên lý làm việc
Về nguyên lý chung, khớp nối màng/đĩa sử dụng các phần tử màng kim loại để truyền mô-men giữa hai trục và cho phép hấp thụ một số dạng sai lệch của hệ thống truyền động.
🏭 8. Từ khóa theo ứng dụng
🧠 9. Từ khóa tìm kiếm theo nhu cầu kỹ thuật
🧰 10. Từ khóa gia công & tùy chỉnh
🔄 11. Từ khóa lắp đặt, thay thế & bảo trì
Với khớp nối màng/đĩa, việc kiểm tra độ siết của liên kết và tình trạng các phần tử truyền động, đồng thời kiểm tra lại căn chỉnh khi hệ thống bị tác động hoặc thay đổi vị trí, là những nội dung thường được đề cập trong tài liệu bảo trì của loại khớp nối này.
📊 Internal Link – Sản phẩm & giải pháp liên quan đến khớp nối màng JM
Khớp nối màng JM là linh kiện truyền động dùng để liên kết hai trục và truyền mô-men xoắn trong hệ thống máy. Với kết cấu sử dụng màng/đĩa kim loại, dòng khớp nối đĩa JM có thể được lựa chọn theo đường kính trục, đường kính lỗ, đường kính ngoài, chiều dài, tốc độ quay, mô-men và cấu hình lỗ trục.
Khách hàng đang tìm khớp nối JM, khớp nối màng JM, khớp nối trục JM, khớp nối động cơ JM, khớp nối đĩa inox 304 hoặc các linh kiện truyền động cơ khí liên quan có thể tham khảo thêm hệ thống sản phẩm của HOÀNG ĐĂNG INDUSTRIAL. HDI hỗ trợ tìm hàng theo model, hình ảnh, kích thước, đường kính trục, bản vẽ, mẫu thực tế hoặc yêu cầu kỹ thuật.
Cấu trúc Internal Link được xây dựng theo mẫu liên kết sản phẩm – danh mục – linh kiện liên quan được cung cấp, đồng thời thay toàn bộ nhóm từ khóa JQ sang nhóm từ khóa phù hợp với nội dung khớp nối màng JM.
Xem thêm các dòng khớp nối trục công nghiệp, khớp nối màng, khớp nối đĩa, khớp nối cứng, khớp nối mềm và các giải pháp truyền động cho máy móc công nghiệp.
⚙️ 1. Nhóm sản phẩm truyền động – cơ khí liên quan
Trong một hệ thống truyền động, khớp nối màng JM thường được sử dụng cùng nhiều linh kiện cơ khí khác như vòng bi, bạc lót, ray trượt, vít me và phụ kiện máy. Việc liên kết các nhóm sản phẩm giúp khách hàng thuận tiện hơn khi tìm kiếm vật tư cho cùng một cụm máy.
🔗 2. Các dòng khớp nối trục liên quan
Nếu nhu cầu thực tế không chỉ giới hạn ở khớp nối màng JM, khách hàng có thể xem thêm các dòng khớp nối trục công nghiệp khác để lựa chọn theo cấu tạo máy, kiểu truyền động, yêu cầu bù sai lệch và điều kiện lắp đặt.
⚙️ Phụ kiện cơ khí truyền động
🏭 3. Linh kiện máy công nghiệp & tự động hóa
Bên cạnh khớp nối trục JM và các linh kiện truyền động, một máy hoàn chỉnh có thể cần nhiều nhóm vật tư khác nhau. HDI cung cấp thêm các nhóm sản phẩm phục vụ máy công nghiệp, dây chuyền sản xuất và hệ thống tự động hóa.
🔧 4. Nhóm linh kiện thường đi cùng cụm truyền động
Khi tìm khớp nối màng JM, khách hàng có thể đồng thời cần các linh kiện khác để hoàn thiện một cụm truyền động. HDI hỗ trợ tìm kiếm theo từng hạng mục hoặc theo danh sách vật tư của máy.
📐 5. Tìm thêm linh kiện theo thông số kỹ thuật
Không chỉ tìm theo tên sản phẩm, khách hàng có thể gửi đường kính trục, đường kính lỗ, đường kính ngoài, chiều dài, model, rãnh then, tốc độ quay, mô-men hoặc bản vẽ. HDI hỗ trợ đối chiếu thông tin để tìm đúng nhóm linh kiện phù hợp với cụm máy.
🔢 Mã hàng / Model |
📐 Đường kính trục |
📏 Kích thước |
⚙️ Mô-men xoắn |
🔄 Tốc độ RPM |
📄 Bản vẽ |
🏷️ Thương hiệu |
📦 Số lượng
Đặc biệt với khớp nối màng JM, thông tin về đường kính trục, kích thước khớp nối, mô-men, tốc độ quay và cấu hình lỗ trục sẽ giúp xác định đúng quy cách cần tìm.
🔍 6. Không thấy đúng model khớp nối JM? HDI hỗ trợ tìm theo yêu cầu
Danh mục hiển thị trên website không nhất thiết bao gồm toàn bộ quy cách HDI có thể cung ứng. Nếu khách hàng chưa tìm thấy đúng khớp nối màng JM, khớp nối đĩa JM, khớp nối JMJ hoặc linh kiện cơ khí cần thay thế, có thể gửi thông tin thực tế để HDI kiểm tra.
🏭 7. Khám phá thêm hệ sinh thái sản phẩm HDI
HOÀNG ĐĂNG INDUSTRIAL phát triển hệ thống cung ứng nhiều nhóm vật tư công nghiệp, linh kiện cơ khí, truyền động, khí nén, thủy lực và tự động hóa. Khách hàng đang tìm khớp nối màng, khớp nối đĩa, khớp nối màng JM, khớp nối trục JM hoặc khớp nối động cơ JM có thể xem thêm các danh mục liên quan dưới đây:
🔎 Cần tìm thêm linh kiện cho máy hoặc dây chuyền?
Không chỉ khớp nối màng JM. Anh/chị có thể gửi hình ảnh, mã hàng, model, bản vẽ, đường kính trục, kích thước khớp nối, thông số mô-men, danh sách vật tư hoặc BOQ.
HDI hỗ trợ tra cứu và tìm nguồn cung ứng nhiều nhóm vật tư công nghiệp, linh kiện cơ khí, truyền động, khí nén, thủy lực và tự động hóa.
🏭 XEM TOÀN BỘ SẢN PHẨM HDI
📋 GỬI YÊU CẦU BÁO GIÁ
☎️ HOTLINE 0947 381 886
💬 GỬI MÃ HÀNG QUA ZALO
Đánh giá
Chưa có đánh giá nào.
