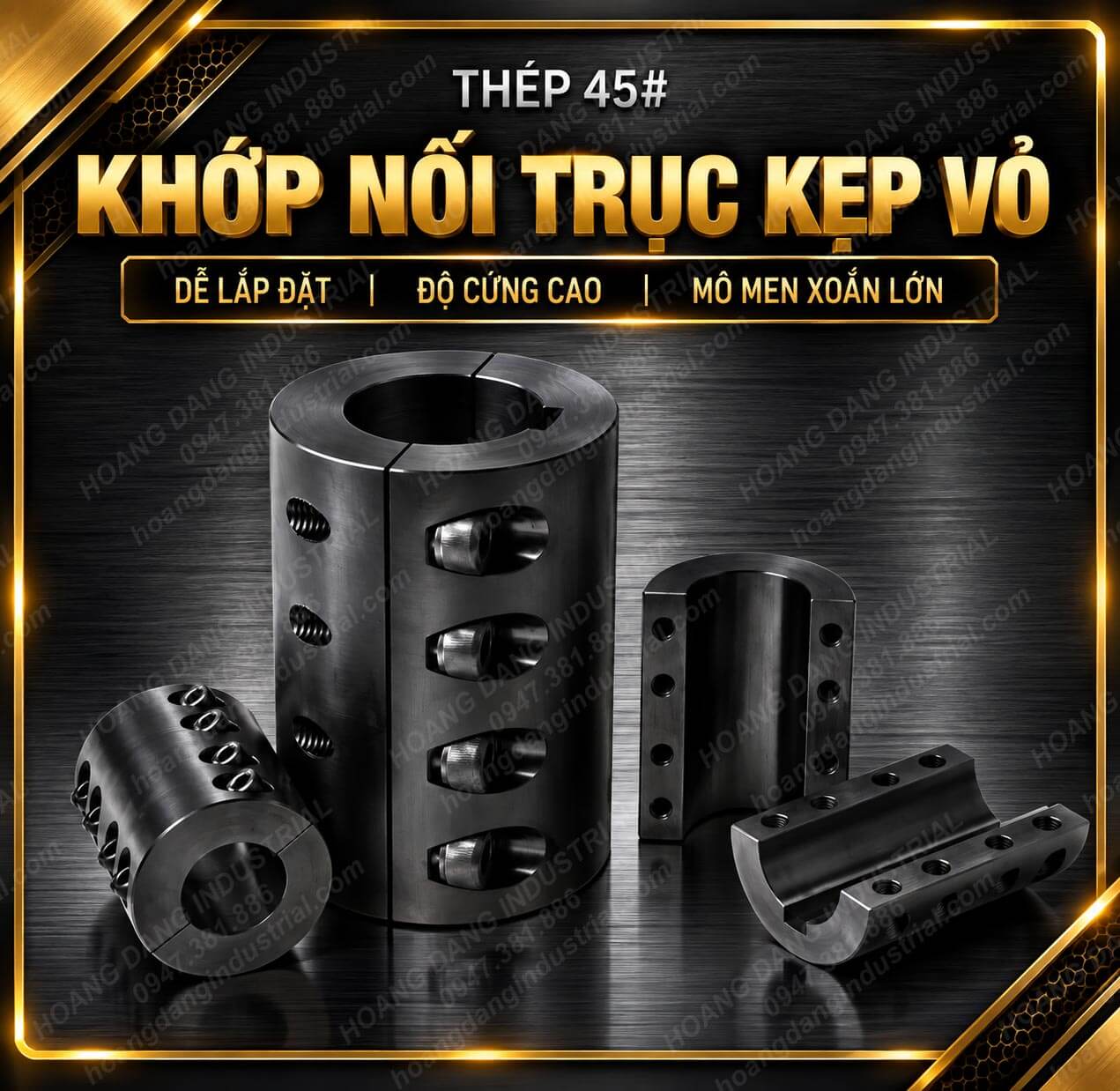

Khớp nối cứng là loại cơ cấu cơ khí dùng để liên kết trực tiếp hai trục quay, tạo thành một liên kết chắc chắn giữa các trục và truyền chuyển động quay từ trục này sang trục kia. Khác với các loại khớp nối đàn hồi sử dụng phần tử cao su, nhựa hoặc vật liệu đàn hồi để hấp thụ sai lệch, khớp nối trục cứng được thiết kế ưu tiên độ cứng vững, khả năng kẹp giữ trục và truyền mô-men xoắn ổn định.
Trong dòng sản phẩm JQ, thân khớp nối được chế tạo từ thép 45#, kết cấu dạng trụ với các vị trí bulông kẹp giúp cố định trục cơ khí. Tùy cấu hình, sản phẩm có thể sử dụng loại có rãnh then hoặc không rãnh then, đồng thời có các thiết kế tách rời giúp thuận tiện hơn khi lắp đặt và bảo trì.
⚙️ Đặc điểm của khớp nối cứng JQ
- Kết cấu bằng thép 45#, phù hợp cho các hệ thống truyền động cơ khí yêu cầu độ cứng cao.
- Thiết kế khớp nối cứng dạng kẹp giúp giữ trục chắc chắn thông qua hệ thống bulông.
- Có lựa chọn khớp nối trục kẹp dạng nguyên khối hoặc thiết kế tách rời tùy yêu cầu lắp đặt.
- Hỗ trợ các cấu hình có rãnh then và không rãnh then theo yêu cầu sử dụng.
- Có thể hỗ trợ gia công đường kính lỗ và quy cách theo bản vẽ hoặc kích thước trục thực tế.
Với kết cấu kẹp trực tiếp, khớp nối clamp JQ phù hợp khi cần liên kết hai trục có cùng hoặc tương thích đường kính, yêu cầu truyền động chắc chắn và hạn chế chuyển động tương đối giữa trục với khớp nối. Đây là lựa chọn thường được xem xét trong các cụm truyền động máy, động cơ, hộp số, máy công nghiệp và các cơ cấu quay cần độ cứng vững cao.
🔧 Cần chọn đúng khớp nối theo trục máy?
Khi lựa chọn khớp nối trục cứng, nên xác định trước đường kính hai trục, chiều dài lắp đặt, có hoặc không có rãnh then và phương án cố định. Anh/chị có thể gửi kích thước trục hoặc bản vẽ để HDI hỗ trợ tra cứu model JQ phù hợp.
⭐ Đặc điểm & ưu điểm nổi bật của khớp nối cứng
Khớp nối cứng JQ được thiết kế để liên kết trực tiếp hai trục trong hệ thống truyền động, ưu tiên độ cứng vững, khả năng cố định chắc chắn và truyền mô-men xoắn ổn định. Với kết cấu thép 45# và phương án siết kẹp bằng bulông, sản phẩm phù hợp cho các cụm máy cần liên kết trục chắc chắn, hạn chế chuyển động tương đối giữa trục và khớp nối.

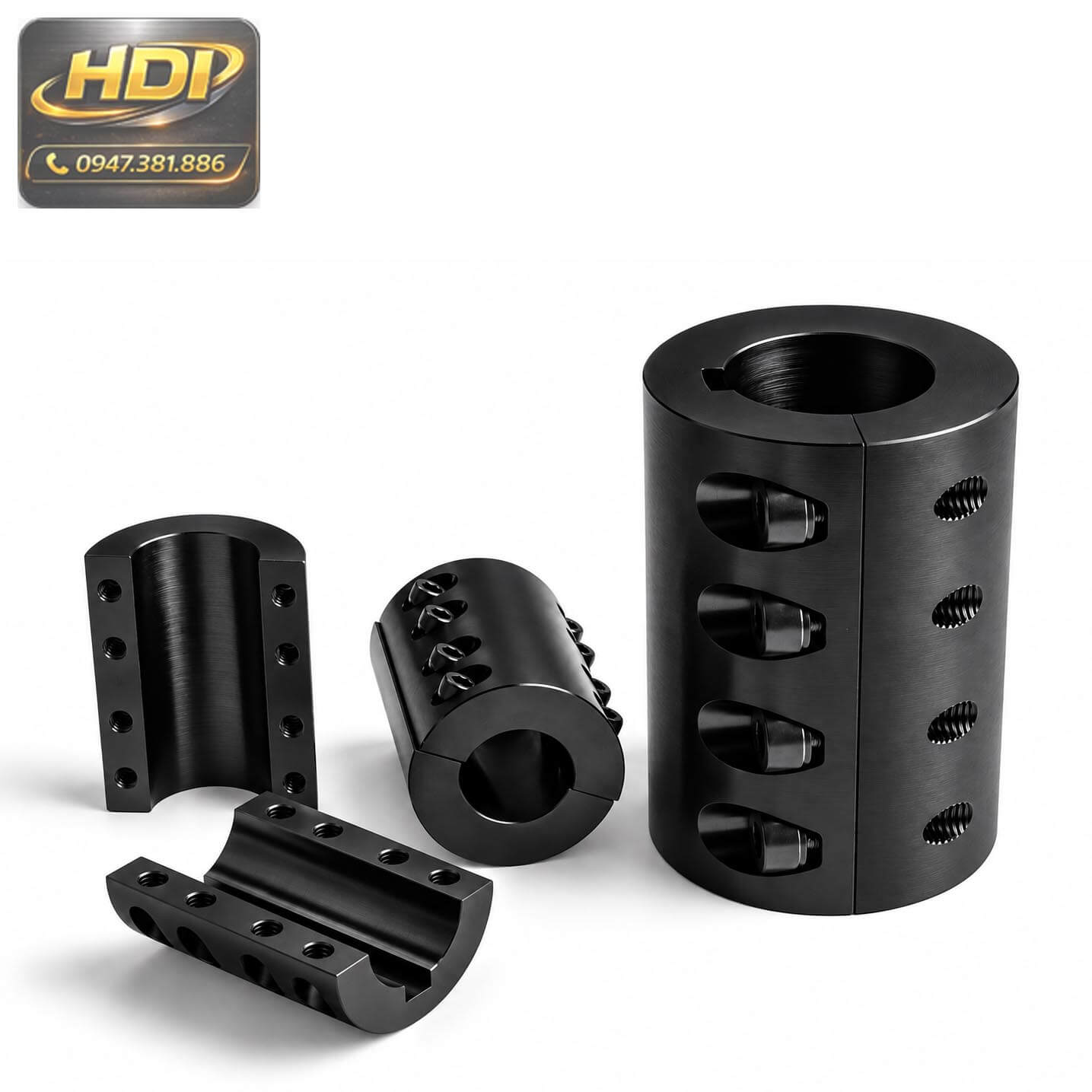

Tùy yêu cầu lắp đặt, dòng khớp nối trục cứng có thể lựa chọn cấu hình có rãnh then, không rãnh then hoặc dạng tách rời. Đây là ưu điểm giúp kỹ thuật viên dễ xác định phương án lắp đặt phù hợp với đường kính trục, không gian máy và yêu cầu bảo trì thực tế.
🔩 1. Kết cấu thép 45# chắc chắn
Thân khớp nối sử dụng thép 45#, phù hợp với các ứng dụng truyền động cơ khí yêu cầu kết cấu chắc chắn. Vật liệu thép giúp thân khớp nối duy trì độ cứng cần thiết khi làm việc cùng trục máy và hệ thống truyền động.
Đối với những cụm máy cần liên kết trực tiếp giữa hai trục, khớp nối cứng dạng kẹp JQ là phương án có kết cấu tương đối đơn giản, thuận tiện cho việc lựa chọn và lắp đặt.
⚙️ 2. Cơ cấu kẹp giữ trục chắc chắn
Một đặc điểm nổi bật của khớp nối trục kẹp JQ là sử dụng hệ thống bulông để tạo lực kẹp lên trục. Khi được lựa chọn đúng kích thước và siết đúng kỹ thuật, cơ cấu này giúp khớp nối liên kết chắc với trục, phù hợp với các hệ thống truyền động cần độ ổn định cao.
💡 Lưu ý kỹ thuật:
Kích thước lỗ khớp nối cần phù hợp với đường kính trục thực tế. Khi đặt hàng nên cung cấp chính xác đường kính hai trục, chiều dài lắp đặt và yêu cầu rãnh then để HDI hỗ trợ tra cứu model.
🛠️ 3. Nhiều lựa chọn cấu hình lắp đặt
Có rãnh then
Phù hợp khi trục máy sử dụng then để tăng khả năng liên kết truyền động.
Không rãnh then
Phù hợp với phương án cố định bằng cơ cấu kẹp theo yêu cầu thiết kế.
Loại tách rời
Thuận tiện hơn trong một số vị trí lắp đặt cần tháo lắp và bảo trì.
Nhờ nhiều phương án kết cấu, khớp nối clamp JQ có thể được lựa chọn theo điều kiện thực tế của từng cụm máy thay vì chỉ sử dụng một cấu hình cố định.
📐 4. Hỗ trợ gia công theo kích thước thực tế
Với các hệ thống máy có kích thước trục đặc biệt, HDI có thể tiếp nhận thông tin kỹ thuật để tư vấn phương án gia công lỗ theo yêu cầu. Khách hàng có thể cung cấp đường kính trục, kích thước lỗ, rãnh then hoặc bản vẽ kỹ thuật để kiểm tra khả năng đáp ứng.
Điều này đặc biệt hữu ích khi cần thay thế khớp nối cũ nhưng không có sẵn model tiêu chuẩn hoặc khi thiết kế máy yêu cầu kích thước riêng.
🔧 5. Phù hợp nhiều hệ thống truyền động công nghiệp
Khớp nối cứng có thể được sử dụng trong nhiều cụm truyền động cơ khí như động cơ, hộp số, máy công nghiệp, cơ cấu quay và các thiết bị cần liên kết hai trục. Việc lựa chọn cần dựa trên đường kính trục, mô-men xoắn, tốc độ quay, phương án cố định và điều kiện lắp đặt thực tế.
khớp nối thép 45#
khớp nối truyền động
khớp nối có rãnh then
khớp nối không rãnh then
khớp nối tách rời
truyền mô-men xoắn
đường kính trục
📞 Cần tra cứu khớp nối JQ theo trục máy?
Gửi đường kính trục + kích thước lỗ + có/không rãnh then hoặc bản vẽ kỹ thuật. HDI hỗ trợ kiểm tra model, quy cách và phương án gia công phù hợp.
🧩 Cấu tạo & nguyên lý làm việc của khớp nối cứng
Khớp nối cứng JQ có cấu tạo tập trung vào khả năng liên kết chắc chắn giữa hai trục và truyền chuyển động quay trực tiếp. Thân khớp nối được chế tạo từ thép 45#, bên ngoài có các vị trí bố trí bulông để tạo lực kẹp lên trục. Tùy phiên bản, sản phẩm có thể sử dụng kết cấu liền khối hoặc thiết kế tách rời để thuận tiện cho quá trình lắp đặt và bảo trì.
Về nguyên lý, khi các bulông được siết đúng kỹ thuật, hai phần thân của khớp nối trục cứng tạo lực ép quanh bề mặt trục. Lực kẹp giúp tăng độ ổn định của liên kết giữa trục và khớp nối, từ đó truyền chuyển động quay và mô-men xoắn từ trục dẫn sang trục bị dẫn. Với phiên bản có rãnh then, mô-men xoắn còn được truyền thông qua liên kết then giữa trục và lỗ khớp nối.
🔩 1. Thân khớp nối bằng thép 45#
Bộ phận chính của khớp nối cứng dạng kẹp là thân trụ bằng thép 45#. Kết cấu này tạo thành vùng bao quanh trục và là bộ phận chịu lực chính trong quá trình liên kết hai trục.

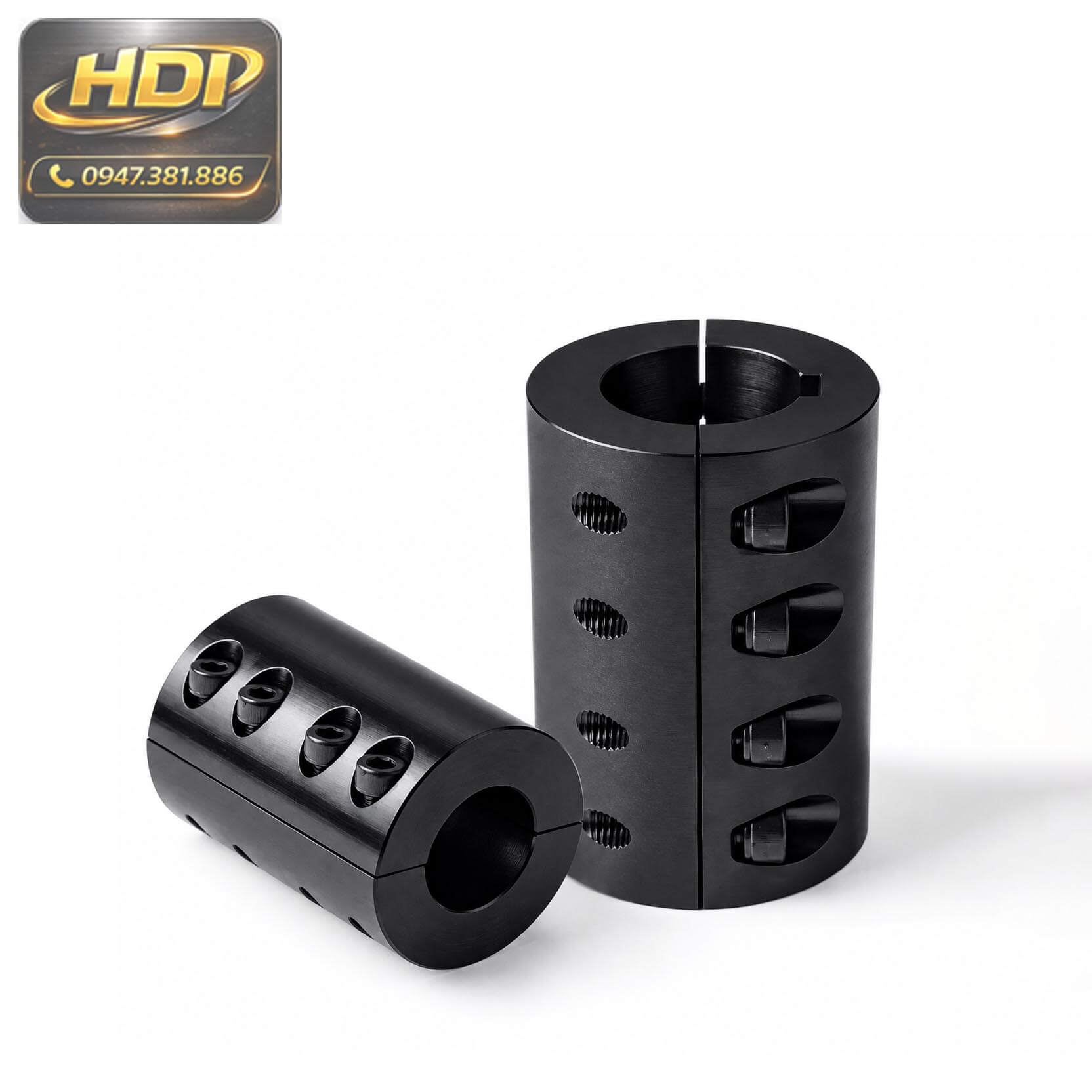

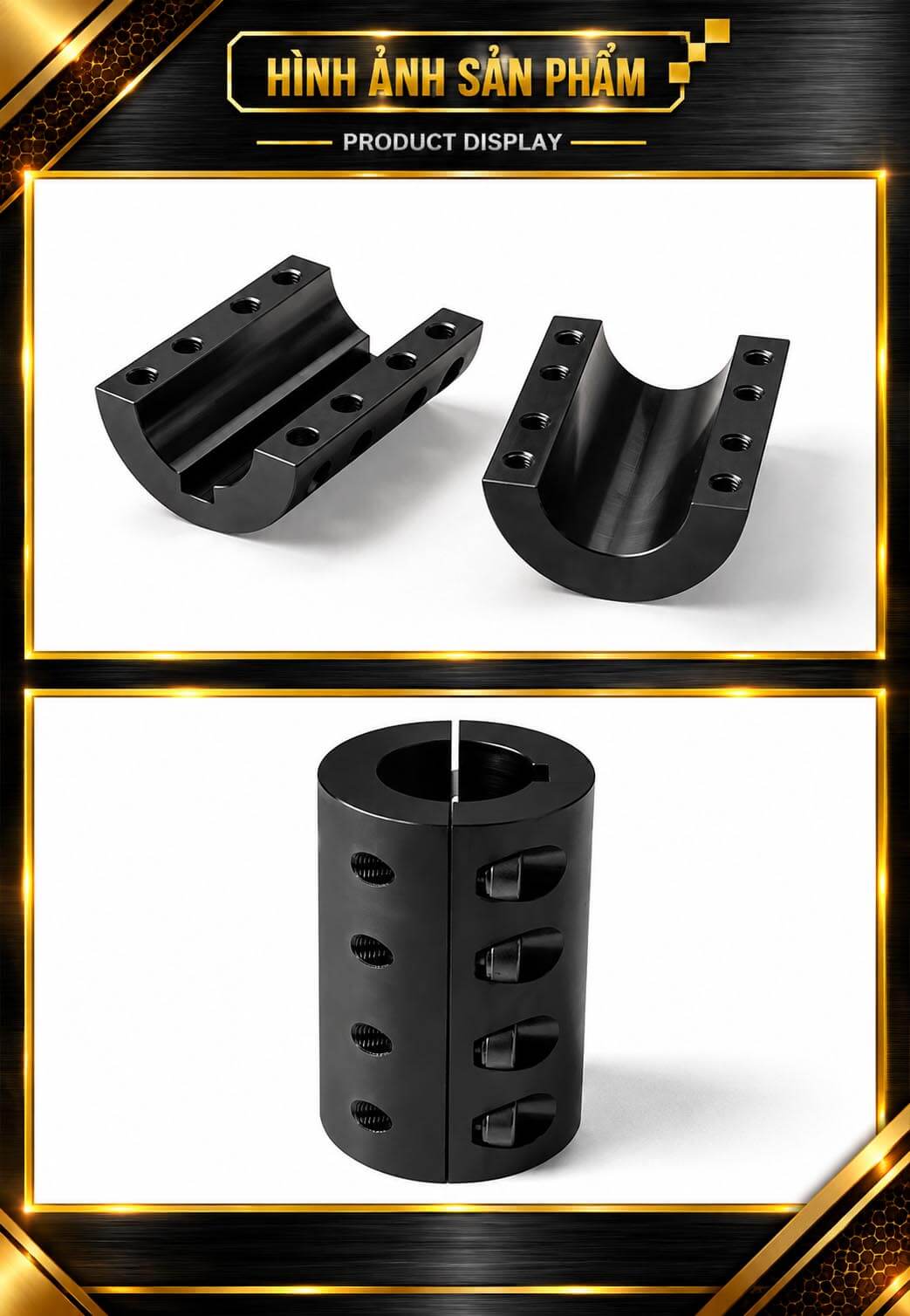

Hình ảnh thực tế cho thấy thân sản phẩm có bề mặt xử lý màu đen, thiết kế dạng trụ và bố trí nhiều vị trí lắp bulông. Đây là cấu hình đặc trưng của dòng khớp nối trục kẹp dùng cho các cụm truyền động cơ khí.
🔧 2. Cơ cấu kẹp bằng bulông
Các bulông được bố trí trên thân khớp nối có nhiệm vụ tạo lực siết, làm hai phần thân ép chặt vào trục. Khi lắp đúng kích thước và siết đúng mô-men theo yêu cầu kỹ thuật, cơ cấu kẹp giúp hạn chế hiện tượng trượt tương đối giữa trục và thân khớp nối.

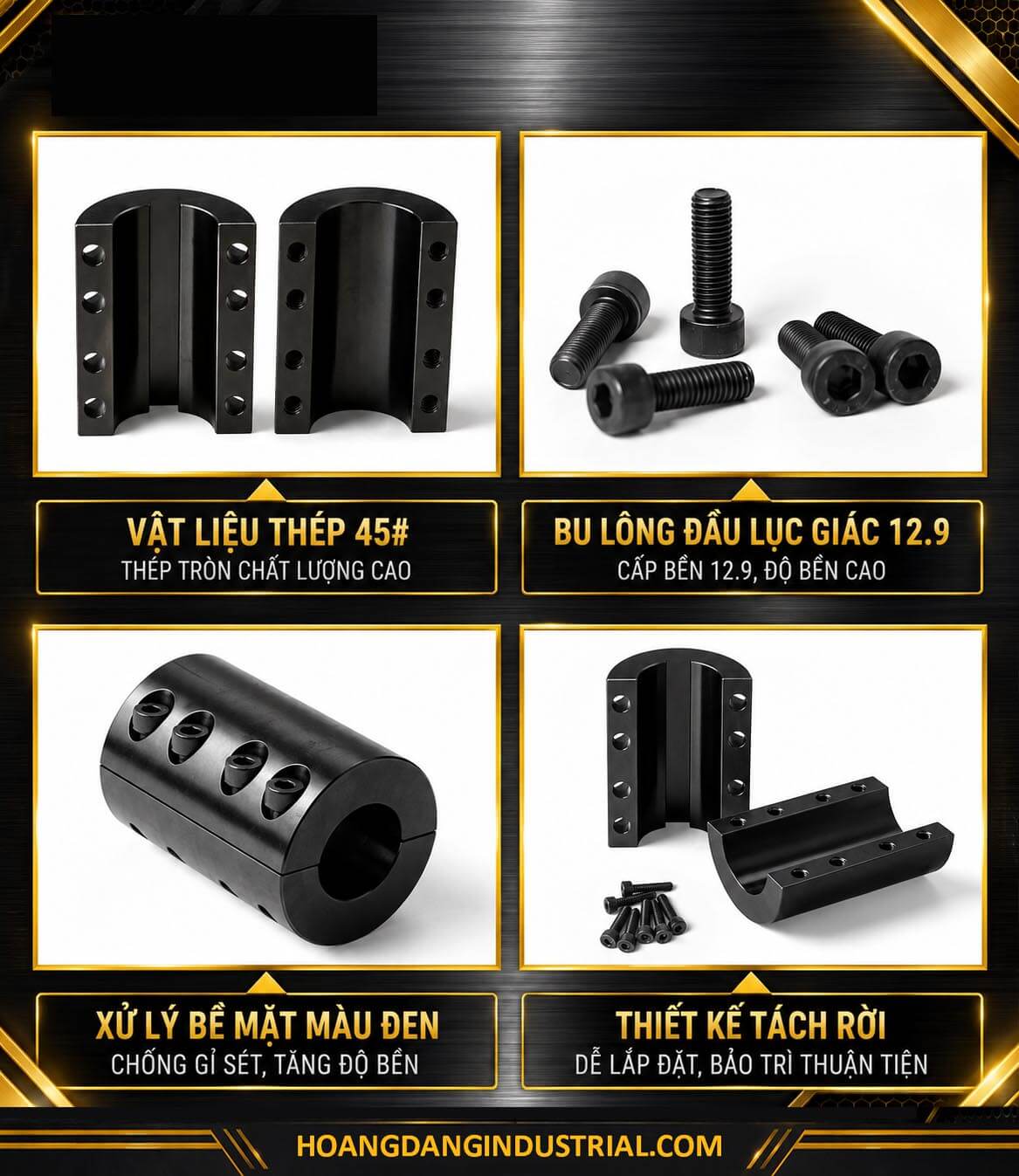

🔩 Bulông lục giác cấp bền 12.9:
Hình ảnh sản phẩm thể hiện sử dụng bulông đầu lục giác, thông tin trên ảnh ghi cấp bền 12.9. Việc lựa chọn và siết bulông cần tuân thủ đúng yêu cầu kỹ thuật của từng kích thước khớp nối.
⚙️ 3. Thiết kế tách rời giúp thuận tiện lắp đặt
Một số phiên bản khớp nối clamp JQ được thiết kế thành các phần tách rời. Khi tháo các bulông, thân khớp nối có thể mở ra để đưa vào vị trí trục mà không nhất thiết phải tháo toàn bộ các cụm máy liên quan.
Tách rời
Thuận tiện khi cần đưa khớp nối vào vị trí trục có không gian lắp đặt hạn chế.
Kẹp chặt
Tạo lực ép quanh trục thông qua hệ thống bulông cố định.
Bảo trì
Kết cấu tách rời hỗ trợ thao tác tháo lắp và kiểm tra thuận tiện hơn.
🔄 4. Nguyên lý truyền động
Khi trục dẫn động quay, lực truyền từ trục vào thân khớp nối cứng thông qua cơ cấu kẹp và/hoặc liên kết then tùy cấu hình. Thân khớp nối sau đó truyền chuyển động quay sang trục còn lại, tạo thành liên kết truyền động cơ khí giữa hai trục.
Do đây là loại khớp nối ưu tiên độ cứng vững, khi lắp đặt cần đặc biệt chú ý đến độ đồng tâm của hai trục. Khớp nối cứng không phải là loại được thiết kế để hấp thụ sai lệch trục lớn, vì vậy việc căn chỉnh chính xác có vai trò quan trọng đối với độ ổn định của hệ thống.
📐 5. Các chi tiết cần xác định khi chọn khớp nối
đường kính lỗ
chiều dài khớp nối
rãnh then
mô-men xoắn
tốc độ quay
không gian lắp đặt
phương án cố định
📞 Cần tra cứu đúng cấu tạo và model JQ?
Gửi đường kính hai trục, kích thước lỗ, chiều dài lắp đặt và yêu cầu rãnh then hoặc bản vẽ thực tế. HDI hỗ trợ tư vấn kỹ thuật và kiểm tra phương án khớp nối trục JQ phù hợp.
📐 Thông số kỹ thuật & vật liệu khớp nối cứng JQ
Khớp nối cứng JQ là dòng khớp nối trục bằng thép 45#, thiết kế dạng kẹp để liên kết và truyền chuyển động giữa hai trục. Theo thông tin kỹ thuật trên sản phẩm, model JQ có thể lựa chọn cấu hình có rãnh then hoặc không rãnh then, đáp ứng các phương án lắp đặt khác nhau trong hệ thống truyền động cơ khí.
Cấu hình vật liệu, kích thước lỗ, chiều dài thân và kiểu liên kết là những thông số quan trọng khi lựa chọn khớp nối trục cứng. HDI hỗ trợ tra cứu theo model, đường kính trục, bản vẽ hoặc mẫu thực tế để xác định đúng quy cách.

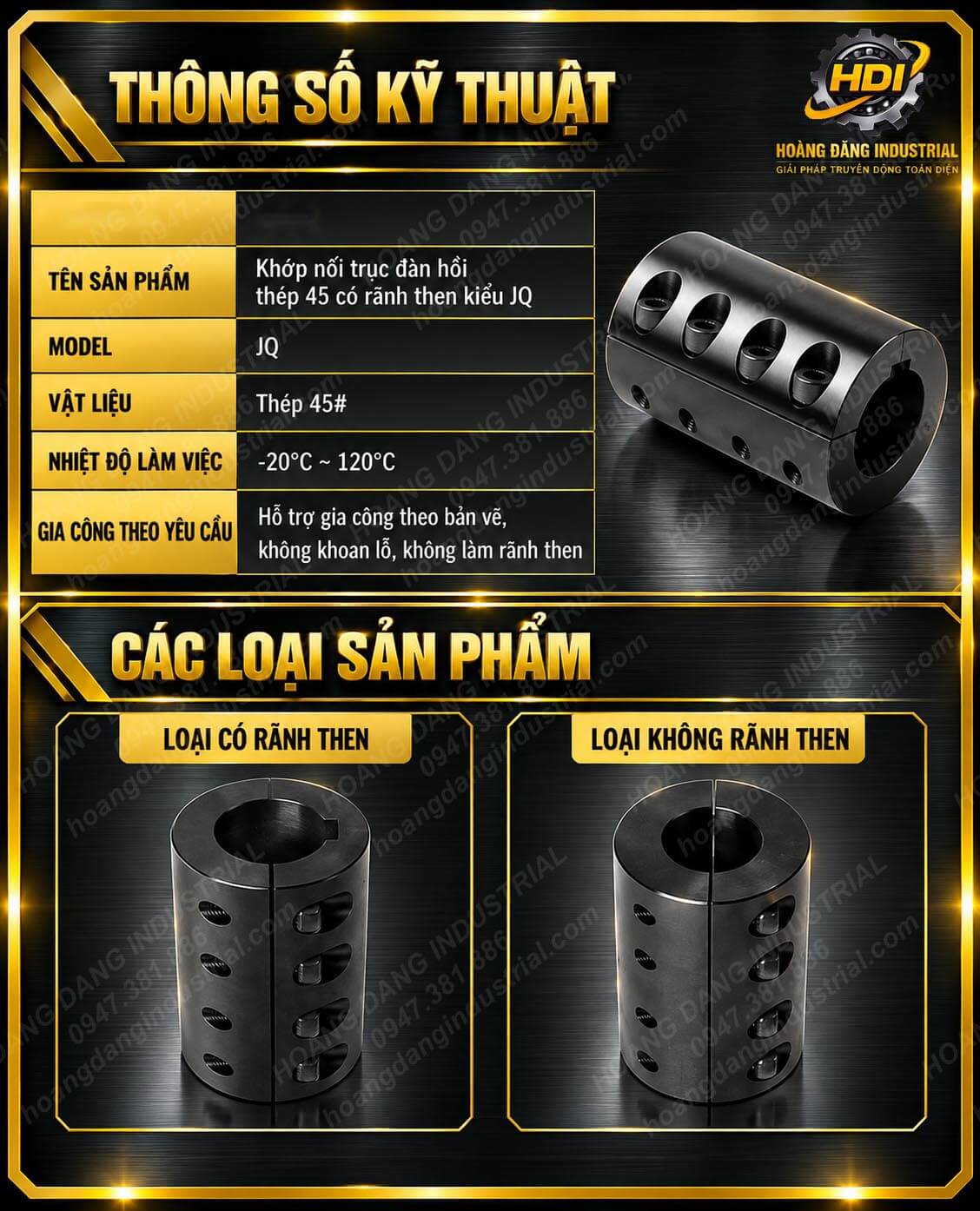

⚙️ Thông số kỹ thuật chính
| Tên sản phẩm | Khớp nối trục đàn hồi thép 45# có rãnh then kiểu JQ |
| Model | JQ |
| Vật liệu | Thép 45# |
| Nhiệt độ làm việc | -20°C ~ 120°C |
| Kiểu sản phẩm | Loại có rãnh then và loại không rãnh then |
| Gia công theo yêu cầu | Hỗ trợ gia công theo bản vẽ; có thể cung cấp cấu hình không khoan lỗ, không làm rãnh then theo yêu cầu |
🔩 Vật liệu thép 45# – kết cấu phù hợp truyền động cơ khí
Thân khớp nối cứng dạng kẹp được thể hiện bằng vật liệu thép 45#. Đây là thông số quan trọng cần xác định khi lựa chọn khớp nối cho máy móc, cụm truyền động và các cơ cấu cần liên kết chắc chắn giữa hai trục.
Thép 45#Model:
JQDạng liên kết:
Kẹp bằng bulông
🔧 Hai cấu hình: có rãnh then & không rãnh then
Loại có rãnh then
Có rãnh then trên lỗ trục, phù hợp với phương án liên kết trục sử dụng then. Khi lựa chọn cần đối chiếu đồng thời đường kính trục, kích thước rãnh then và kích thước khớp nối.
Loại không rãnh then
Không gia công rãnh then, phù hợp với trường hợp khách hàng yêu cầu lỗ trục theo bản vẽ hoặc cần cấu hình riêng cho hệ thống truyền động.
📏 Các thông số cần cung cấp khi tra cứu khớp nối JQ
Để lựa chọn đúng khớp nối trục kẹp, khách hàng nên cung cấp càng đầy đủ thông tin càng tốt. HDI có thể tra cứu theo mã sản phẩm hoặc đối chiếu trực tiếp từ kích thước thực tế.
đường kính lỗ d
đường kính ngoài D
chiều dài L1
kích thước E
rãnh then
kích thước bulông
khoảng cách lắp đặt
bản vẽ kỹ thuật
🛠️ Gia công theo bản vẽ
Ngoài quy cách tiêu chuẩn, khớp nối clamp JQ hỗ trợ gia công theo bản vẽ hoặc mẫu thực tế. Theo thông tin trên ảnh kỹ thuật, có thể yêu cầu cấu hình không khoan lỗ và không làm rãnh then, sau đó gia công theo yêu cầu cụ thể của hệ thống.
📞 Cần tra cứu đúng kích thước khớp nối?
Gửi đường kính trục, kích thước lỗ, rãnh then hoặc bản vẽ để HDI hỗ trợ tra cứu model JQ, đối chiếu thông số và tư vấn cấu hình phù hợp.
📏 Kích thước & quy cách khớp nối cứng JQ
Khớp nối cứng JQ được thiết kế dạng kẹp với nhiều kích thước đường kính lỗ trục, đường kính ngoài và chiều dài khác nhau. Việc lựa chọn đúng quy cách của khớp nối trục cứng cần dựa trên đường kính hai trục, chiều dài lắp đặt, kiểu rãnh then và yêu cầu liên kết thực tế.
HDI cung cấp khớp nối cứng dạng kẹp JQ theo các quy cách thể hiện trong bảng kích thước dưới đây, đồng thời hỗ trợ tra cứu khớp nối trục kẹp theo mã sản phẩm, kích thước thực tế hoặc bản vẽ kỹ thuật.

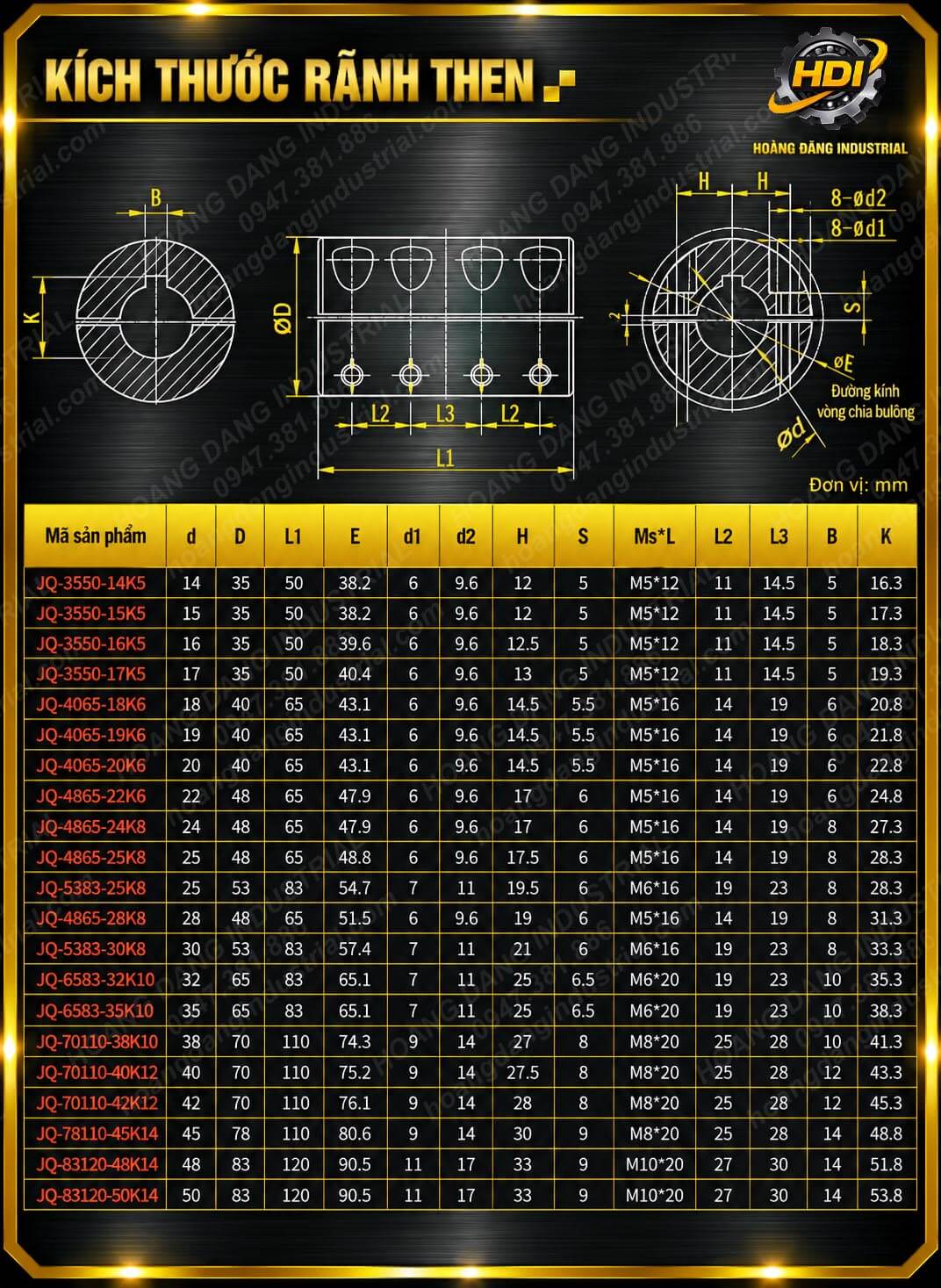

Kích thước khớp nối cứng JQ có rãnh then – đơn vị mm
🔩 Bảng kích thước JQ có rãnh then
| Mã sản phẩm | d | D | L1 | E | d1 | d2 | H | S | Ms*L | L2 | L3 | B | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JQ-3550-14K5 | 14 | 35 | 50 | 38.2 | 6 | 9.6 | 12 | 5 | M5*12 | 11 | 14.5 | 5 | 16.3 |
| JQ-3550-15K5 | 15 | 35 | 50 | 38.2 | 6 | 9.6 | 12 | 5 | M5*12 | 11 | 14.5 | 5 | 17.3 |
| JQ-3550-16K5 | 16 | 35 | 50 | 39.6 | 6 | 9.6 | 12.5 | 5 | M5*12 | 11 | 14.5 | 5 | 18.3 |
| JQ-3550-17K5 | 17 | 35 | 50 | 40.4 | 6 | 9.6 | 13 | 5 | M5*12 | 11 | 14.5 | 5 | 19.3 |
| JQ-4065-18K6 | 18 | 40 | 65 | 43.1 | 6 | 9.6 | 14.5 | 5.5 | M5*16 | 14 | 19 | 6 | 20.8 |
| JQ-4065-19K6 | 19 | 40 | 65 | 43.1 | 6 | 9.6 | 14.5 | 5.5 | M5*16 | 14 | 19 | 6 | 21.8 |
| JQ-4065-20K6 | 20 | 40 | 65 | 43.1 | 6 | 9.6 | 14.5 | 5.5 | M5*16 | 14 | 19 | 6 | 22.8 |
| JQ-4865-22K6 | 22 | 48 | 65 | 47.9 | 6 | 9.6 | 17 | 6 | M5*16 | 14 | 19 | 6 | 24.8 |
| JQ-4865-24K8 | 24 | 48 | 65 | 47.9 | 6 | 9.6 | 17 | 6 | M5*16 | 14 | 19 | 8 | 27.3 |
| JQ-4865-25K8 | 25 | 48 | 65 | 48.8 | 6 | 9.6 | 17.5 | 6 | M5*16 | 14 | 19 | 8 | 28.3 |
| JQ-5383-25K8 | 25 | 53 | 83 | 54.7 | 7 | 11 | 19.5 | 6 | M6*16 | 19 | 23 | 8 | 28.3 |
| JQ-4865-28K8 | 28 | 48 | 65 | 51.5 | 6 | 9.6 | 19 | 6 | M5*16 | 14 | 19 | 8 | 31.3 |
| JQ-5383-30K8 | 30 | 53 | 83 | 57.4 | 7 | 11 | 21 | 6 | M6*16 | 19 | 23 | 8 | 33.3 |
| JQ-6583-32K10 | 32 | 65 | 83 | 65.1 | 7 | 11 | 25 | 6.5 | M6*20 | 19 | 23 | 10 | 35.3 |
| JQ-6583-35K10 | 35 | 65 | 83 | 65.1 | 7 | 11 | 25 | 6.5 | M6*20 | 19 | 23 | 10 | 38.3 |
| JQ-70110-38K10 | 38 | 70 | 110 | 74.3 | 9 | 14 | 27 | 8 | M8*20 | 25 | 28 | 10 | 41.3 |
| JQ-70110-40K12 | 40 | 70 | 110 | 75.2 | 9 | 14 | 27.5 | 8 | M8*20 | 25 | 28 | 12 | 43.3 |
| JQ-70110-42K12 | 42 | 70 | 110 | 76.1 | 9 | 14 | 28 | 8 | M8*20 | 25 | 28 | 12 | 45.3 |
| JQ-78110-45K14 | 45 | 78 | 110 | 80.6 | 9 | 14 | 30 | 9 | M8*20 | 25 | 28 | 14 | 48.8 |
| JQ-83120-48K14 | 48 | 83 | 120 | 90.5 | 11 | 17 | 33 | 9 | M10*20 | 27 | 30 | 14 | 51.8 |
| JQ-83120-50K14 | 50 | 83 | 120 | 90.5 | 11 | 17 | 33 | 9 | M10*20 | 27 | 30 | 14 | 53.8 |

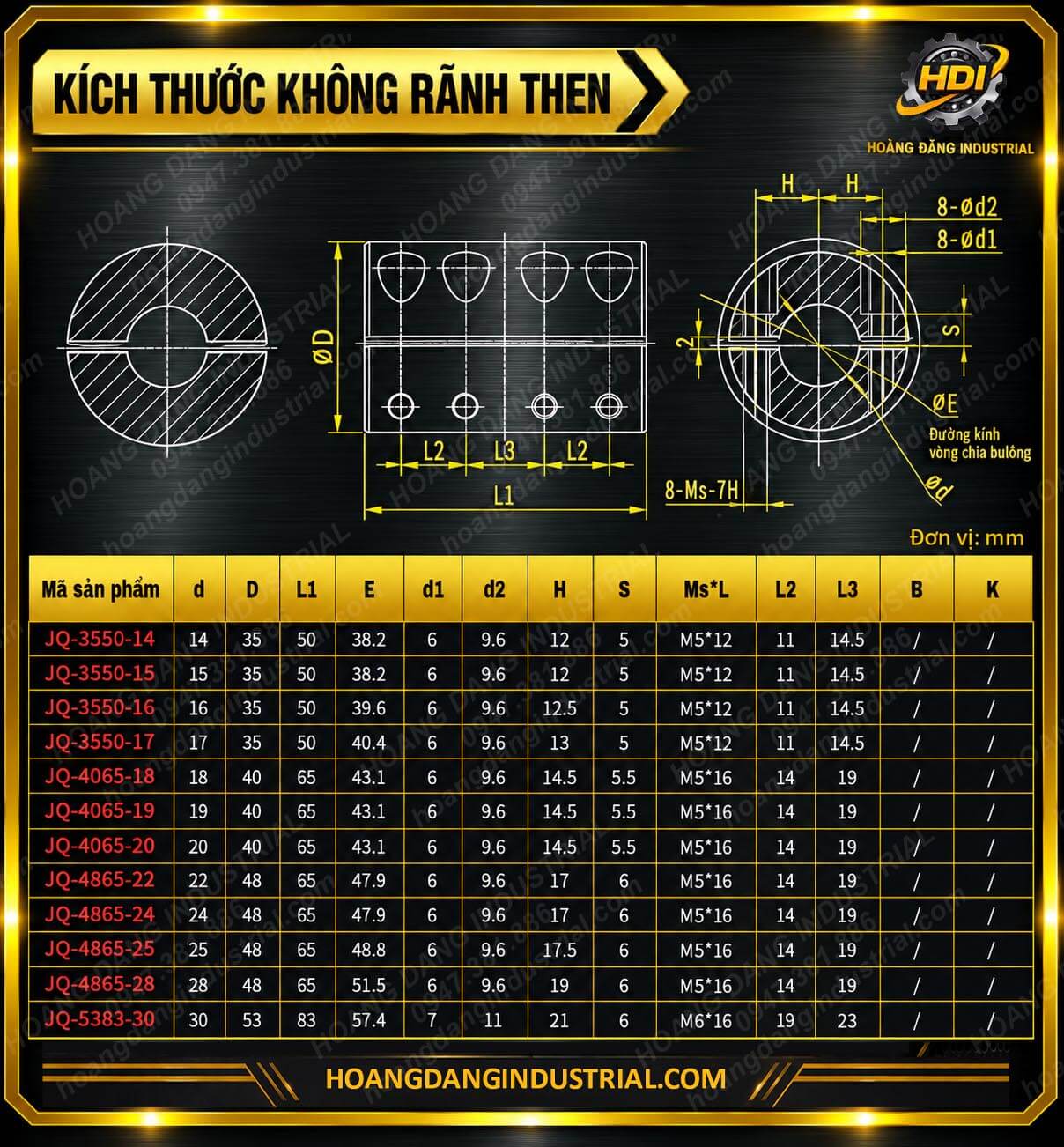

Kích thước khớp nối cứng JQ không rãnh then – đơn vị mm
📐 Bảng kích thước JQ không rãnh then
| Mã sản phẩm | d | D | L1 | E | d1 | d2 | H | S | Ms*L | L2 | L3 | B | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JQ-3550-14 | 14 | 35 | 50 | 38.2 | 6 | 9.6 | 12 | 5 | M5*12 | 11 | 14.5 | / | / |
| JQ-3550-15 | 15 | 35 | 50 | 38.2 | 6 | 9.6 | 12 | 5 | M5*12 | 11 | 14.5 | / | / |
| JQ-3550-16 | 16 | 35 | 50 | 39.6 | 6 | 9.6 | 12.5 | 5 | M5*12 | 11 | 14.5 | / | / |
| JQ-3550-17 | 17 | 35 | 50 | 40.4 | 6 | 9.6 | 13 | 5 | M5*12 | 11 | 14.5 | / | / |
| JQ-4065-18 | 18 | 40 | 65 | 43.1 | 6 | 9.6 | 14.5 | 5.5 | M5*16 | 14 | 19 | / | / |
| JQ-4065-19 | 19 | 40 | 65 | 43.1 | 6 | 9.6 | 14.5 | 5.5 | M5*16 | 14 | 19 | / | / |
| JQ-4065-20 | 20 | 40 | 65 | 43.1 | 6 | 9.6 | 14.5 | 5.5 | M5*16 | 14 | 19 | / | / |
| JQ-4865-22 | 22 | 48 | 65 | 47.9 | 6 | 9.6 | 17 | 6 | M5*16 | 14 | 19 | / | / |
| JQ-4865-24 | 24 | 48 | 65 | 47.9 | 6 | 9.6 | 17 | 6 | M5*16 | 14 | 19 | / | / |
| JQ-4865-25 | 25 | 48 | 65 | 48.8 | 6 | 9.6 | 17.5 | 6 | M5*16 | 14 | 19 | / | / |
| JQ-4865-28 | 28 | 48 | 65 | 51.5 | 6 | 9.6 | 19 | 6 | M5*16 | 14 | 19 | / | / |
| JQ-5383-30 | 30 | 53 | 83 | 57.4 | 7 | 11 | 21 | 6 | M6*16 | 19 | 23 | / | / |
📌 Cách đọc quy cách khớp nối JQ
d – Đường kính lỗ
Thông số quan trọng để đối chiếu trực tiếp với đường kính trục cần lắp.
D – Đường kính ngoài
Cần kiểm tra khoảng không gian lắp đặt xung quanh khớp nối.
L1 – Chiều dài tổng
Dùng để kiểm tra chiều dài không gian lắp đặt trên cụm truyền động.
E – Kích thước liên quan kết cấu
Đối chiếu theo đúng bảng thông số của từng mã JQ.
L2 / L3
Các khoảng cách kết cấu dùng để đối chiếu khi lắp đặt và kiểm tra bản vẽ.
B / K
Thông số thể hiện trong bảng đối với từng cấu hình, đặc biệt ở loại có rãnh then.
🔍 Tra cứu khớp nối cứng theo đường kính trục
Khi cần chọn khớp nối trục kẹp JQ, khách hàng nên xác định chính xác đường kính hai trục trước khi lựa chọn mã. Với trường hợp hai đầu trục có kích thước khác nhau, cần cung cấp đầy đủ thông số từng phía để HDI đối chiếu quy cách.
✓ Đường kính trục 1
✓ Đường kính trục 2
✓ Có hoặc không có rãnh then
✓ Chiều dài lắp đặt
✓ Bản vẽ hoặc hình ảnh thực tế nếu có
🧰 Từ khóa kỹ thuật liên quan
khớp nối cứng
khớp nối trục cứng
khớp nối cứng dạng kẹp
khớp nối trục kẹp
khớp nối clamp
khớp nối JQ
khớp nối thép 45#
khớp nối có rãnh then
khớp nối không rãnh then
đường kính lỗ trục
rãnh then
bản vẽ khớp nối
📞 Cần xác định đúng mã khớp nối JQ?
Gửi đường kính trục, có/không có rãnh then, chiều dài lắp đặt hoặc bản vẽ. HDI hỗ trợ tra cứu thông số và tư vấn đúng quy cách khớp nối cứng, khớp nối trục cứng và khớp nối clamp.
📦 Model & phân loại sản phẩm khớp nối cứng JQ
Khớp nối cứng JQ được sử dụng để liên kết trực tiếp hai trục trong các cụm truyền động cơ khí. Dòng sản phẩm có nhiều quy cách theo đường kính lỗ, đường kính ngoài, chiều dài và kết cấu lắp đặt, giúp lựa chọn khớp nối trục cứng phù hợp với từng hệ thống máy.
Tùy yêu cầu lắp đặt, khớp nối cứng dạng kẹp có thể được lựa chọn theo kiểu kết cấu tách rời hoặc kiểu kẹp chặt. HDI hỗ trợ tra cứu khớp nối trục kẹp theo đường kính trục, bản vẽ và yêu cầu thực tế.

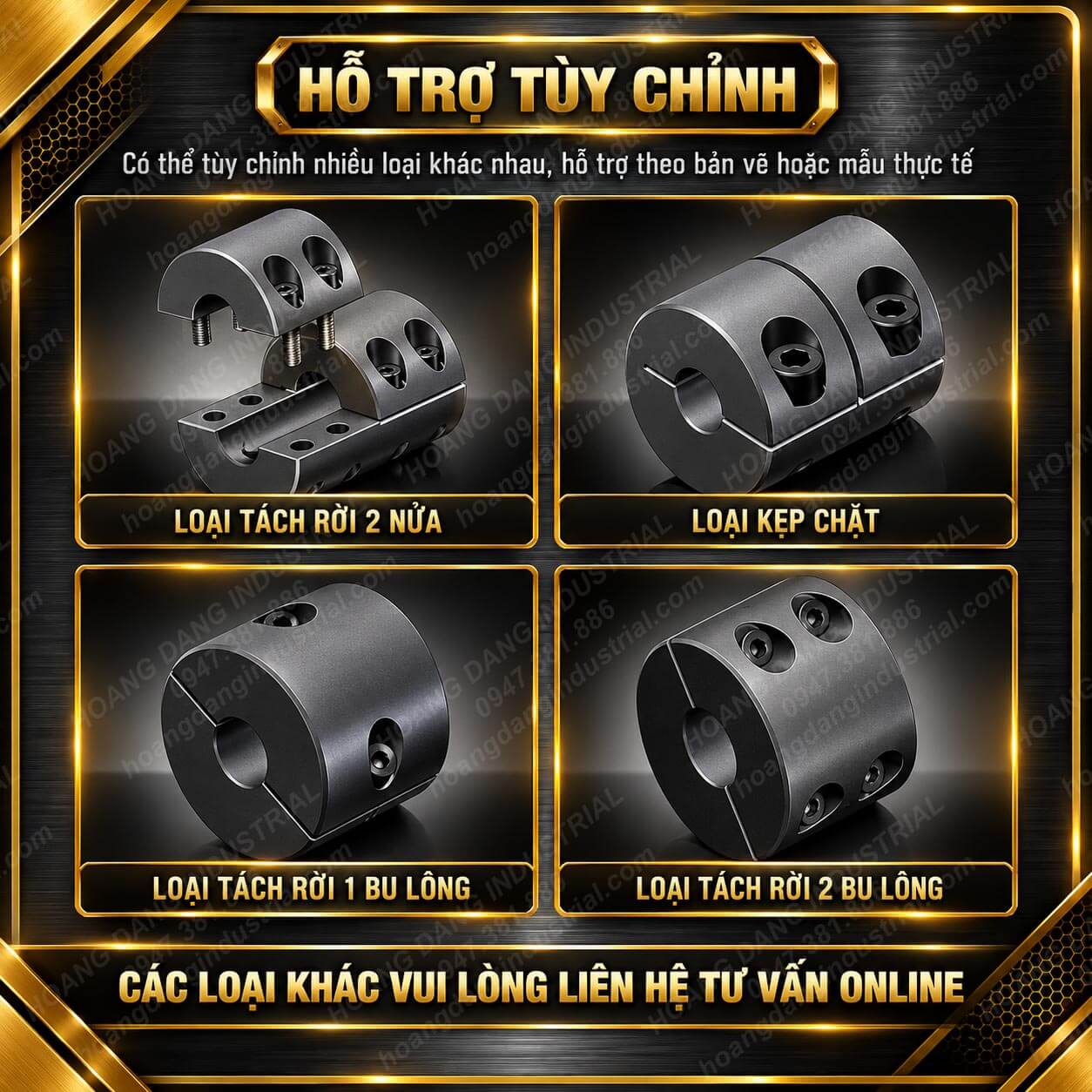

Các kiểu kết cấu khớp nối cứng JQ – tách rời và kẹp chặt
🔩 Các dạng kết cấu khớp nối cứng JQ
1. Loại tách rời 2 nửa
Kết cấu gồm hai nửa thân kẹp có thể tháo rời, thuận tiện khi lắp đặt hoặc bảo trì trong trường hợp không gian thao tác hạn chế.
2. Loại kẹp chặt
Thân khớp nối ôm quanh trục và được siết bằng hệ thống bulông, tạo liên kết cơ khí trực tiếp giữa trục và thân khớp nối.
3. Loại tách rời 1 bulông
Dạng kết cấu tách rời với vị trí siết bulông bố trí trên thân, phù hợp với những yêu cầu lắp đặt cần thao tác nhanh.
4. Loại tách rời 2 bulông
Kết cấu sử dụng hai vị trí bulông siết, tạo khả năng cố định thân khớp nối trên trục theo cấu hình tương ứng.
📋 Các nhóm model khớp nối trục JQ
Các model JQ được thể hiện theo nhóm kích thước thân và đường kính trục. Khi lựa chọn khớp nối trục cứng, cần đối chiếu đồng thời đường kính lỗ d, đường kính ngoài D, chiều dài L1 và cấu hình rãnh then nếu có.
| Nhóm model | Đường kính ngoài D | Chiều dài L1 | Dải đường kính lỗ thể hiện |
|---|---|---|---|
| JQ-3550 | 35 mm | 50 mm | 14 – 17 mm |
| JQ-4065 | 40 mm | 65 mm | 18 – 20 mm |
| JQ-4865 | 48 mm | 65 mm | 22 – 28 mm |
| JQ-5383 | 53 mm | 83 mm | 25 – 30 mm |
| JQ-6583 | 65 mm | 83 mm | 32 – 35 mm |
| JQ-70110 | 70 mm | 110 mm | 38 – 42 mm |
| JQ-78110 | 78 mm | 110 mm | 45 mm |
| JQ-83120 | 83 mm | 120 mm | 48 – 50 mm |
🔑 Khớp nối có rãnh then
Phiên bản có rãnh then được lựa chọn khi trục và khớp nối cần liên kết thông qua then. Các model trong bảng kỹ thuật được thể hiện thêm hậu tố cấu hình như K5, K6, K8, K10, K12, K14.
JQ-3550-14K5, JQ-4065-18K6, JQ-4865-24K8, JQ-6583-32K10, JQ-70110-40K12.
⚙️ Khớp nối không rãnh then
Phiên bản không rãnh then được thể hiện bằng mã model không có hậu tố K phía sau đường kính lỗ. Bảng quy cách riêng giúp dễ dàng đối chiếu khi hệ thống sử dụng kiểu kẹp trực tiếp.
JQ-3550-14, JQ-4065-20, JQ-4865-25, JQ-5383-30.
🎯 Cách chọn đúng model khớp nối cứng JQ
Bước 1
Đo chính xác đường kính trục thứ nhất.
Bước 2
Đo đường kính trục thứ hai và xác định hai đầu trục có cùng kích thước hay không.
Bước 3
Xác định yêu cầu có rãnh then hoặc không rãnh then.
Bước 4
Kiểm tra đường kính ngoài D và chiều dài L1 có phù hợp không gian máy.
🔎 Từ khóa kỹ thuật liên quan
khớp nối cứng
khớp nối trục cứng
khớp nối cứng dạng kẹp
khớp nối trục kẹp
khớp nối clamp
khớp nối JQ
model JQ-3550
model JQ-4065
khớp nối có rãnh then
khớp nối không rãnh then
khớp nối thép 45#
📞 Chưa biết chọn model khớp nối JQ nào?
Gửi cho HDI đường kính trục, chiều dài lắp đặt, yêu cầu rãnh then hoặc hình ảnh thực tế. Đội ngũ kỹ thuật sẽ hỗ trợ tra cứu model khớp nối cứng phù hợp.
🎯 Hướng dẫn lựa chọn khớp nối cứng JQ phù hợp
Việc lựa chọn đúng khớp nối cứng JQ cần dựa trên kích thước thực tế của hai trục, đường kính lỗ, chiều dài lắp đặt và phương án cố định. Đặc biệt với các hệ thống truyền động công nghiệp, không nên chỉ lựa chọn theo tên model mà cần đối chiếu chính xác thông số trục và cấu hình lắp.
HDI hỗ trợ tra cứu khớp nối trục cứng, khớp nối cứng dạng kẹp, khớp nối trục kẹp và khớp nối clamp theo kích thước thực tế hoặc bản vẽ khách hàng.
🔍 6 bước xác định đúng model JQ
Đo đường kính trục
Đo chính xác đường kính trục thứ nhất và trục thứ hai. Đây là thông số quan trọng nhất để xác định đường kính lỗ d của khớp nối.
Xác định hai đường kính lỗ
Kiểm tra hai đầu trục có cùng đường kính hay khác nhau. Từ đó lựa chọn cấu hình lỗ phù hợp của khớp nối cứng.
Kiểm tra rãnh then
Xác định trục sử dụng rãnh then hay không. Dòng JQ có các cấu hình có rãnh then và không rãnh then theo từng quy cách.
Chọn kiểu kết cấu kẹp
Xác định nhu cầu sử dụng loại tách rời 2 nửa, loại kẹp chặt, loại tách rời 1 bulông hoặc loại tách rời 2 bulông.
Kiểm tra không gian lắp đặt
Đối chiếu đường kính ngoài D và chiều dài L1 với không gian thực tế của máy.
Gửi thông số để tra model
Gửi đường kính trục, hình ảnh thực tế hoặc bản vẽ để HDI hỗ trợ xác định model khớp nối trục cứng phù hợp.
📐 Những thông số cần cung cấp khi đặt khớp nối JQ
① Đường kính trục
Ví dụ: Ø14, Ø18, Ø20, Ø25, Ø30, Ø40…
② Có / không rãnh then
Xác định đúng cấu hình lỗ trước khi đặt hàng.
③ Chiều dài L1
Đối chiếu với khoảng cách và không gian lắp đặt thực tế.
④ Đường kính ngoài D
Kiểm tra khoảng hở với các chi tiết xung quanh.
⑤ Kiểu kết cấu
Tách rời 2 nửa, kẹp chặt, 1 bulông hoặc 2 bulông.
⑥ Bản vẽ / hình ảnh
Có thể gửi hình ảnh khớp nối hoặc trục hiện tại để HDI tra cứu.
⚠️ 4 điểm cần kiểm tra trước khi đặt hàng
- Không chỉ nhìn đường kính trục:
cần kiểm tra thêm rãnh then, chiều dài và kiểu kết cấu kẹp. - Không nhầm loại có rãnh then và không rãnh then:
hai cấu hình được thể hiện bằng các mã model khác nhau. - Kiểm tra không gian máy:
đường kính ngoài D và chiều dài L1 phải phù hợp vị trí lắp đặt. - Nếu chưa chắc model:
gửi ảnh thực tế hoặc bản vẽ cho HDI để được hỗ trợ tra cứu kỹ thuật trước khi đặt hàng.
🔎 Từ khóa kỹ thuật liên quan
khớp nối cứng
khớp nối trục cứng
khớp nối cứng dạng kẹp
khớp nối trục kẹp
khớp nối clamp
khớp nối JQ
khớp nối thép 45#
khớp nối có rãnh then
khớp nối không rãnh then
tra model khớp nối JQ
đo đường kính trục
📞 Chưa xác định được model khớp nối?
Anh/chị chỉ cần gửi đường kính trục + hình ảnh thực tế + yêu cầu rãnh then hoặc bản vẽ. HDI hỗ trợ tra cứu khớp nối cứng và xác định quy cách phù hợp.
🏭 Ứng dụng khớp nối cứng JQ trong công nghiệp
Khớp nối cứng JQ được sử dụng để liên kết trực tiếp hai trục trong các hệ thống truyền động cần độ cứng vững cao và yêu cầu truyền chuyển động ổn định. Kết cấu kẹp bằng bulông giúp cố định trục chắc chắn, phù hợp với nhiều cụm máy cơ khí và thiết bị tự động hóa.
Với vật liệu thép 45#, thiết kế dạng kẹp và nhiều lựa chọn đường kính lỗ, khớp nối trục cứng JQ có thể được lựa chọn theo đường kính trục, có hoặc không có rãnh then và không gian lắp đặt thực tế.
⚙️ Các nhóm máy và hệ thống thường sử dụng
🏗️ Máy móc cơ khí
Sử dụng trong các cụm truyền động cơ khí cần liên kết chắc chắn giữa hai trục và duy trì vị trí tương đối ổn định.
⚙️ Hệ thống truyền động
Phù hợp để liên kết trục động cơ, trục truyền động và các cụm cơ cấu quay trong máy công nghiệp.
🤖 Máy tự động hóa
Có thể sử dụng trong các cụm truyền động của máy tự động, cơ cấu cơ khí và thiết bị sản xuất cần kết nối trục chắc chắn.
🔩 Máy gia công cơ khí
Ứng dụng cho các cụm trục trong máy gia công, máy cơ khí và các thiết bị cần giải pháp khớp nối trục kẹp.
🏭 Dây chuyền sản xuất
Dùng tại các cụm truyền động và cơ cấu quay trong dây chuyền sản xuất, nơi yêu cầu liên kết trục chắc chắn và dễ tháo lắp.
🔧 Thiết bị chế tạo máy
Phù hợp cho OEM, xưởng cơ khí và đơn vị chế tạo máy cần lựa chọn khớp nối JQ theo kích thước trục hoặc bản vẽ.
🎯 Khi nào nên lựa chọn khớp nối cứng JQ?
Khi cần liên kết trục chắc chắn
Kết cấu kẹp giúp cố định hai trục trực tiếp thông qua thân khớp nối và bulông.
Khi cần tháo lắp thuận tiện
Các cấu hình tách rời hỗ trợ thao tác lắp đặt và bảo trì thuận tiện hơn trong một số vị trí máy.
Khi kích thước trục đã xác định
Có thể lựa chọn model dựa trên đường kính trục, đường kính ngoài và chiều dài khớp nối.
Khi cần đặt theo quy cách
HDI hỗ trợ tra cứu và gia công theo thông số hoặc bản vẽ phù hợp với yêu cầu thực tế.
⚠️ Lưu ý khi ứng dụng khớp nối JQ
Khớp nối cứng không phải lựa chọn cho mọi hệ thống truyền động. Khi lựa chọn cần kiểm tra đồng tâm trục, đường kính trục, rãnh then, kích thước lắp đặt và yêu cầu vận hành thực tế.
Nếu hệ thống có yêu cầu bù sai lệch trục, giảm rung hoặc hấp thụ va đập, nên trao đổi với kỹ thuật để xác định loại khớp nối phù hợp thay vì lựa chọn chỉ dựa trên đường kính trục.
🔎 Từ khóa kỹ thuật liên quan
khớp nối cứng
khớp nối trục cứng
khớp nối cứng dạng kẹp
khớp nối trục kẹp
khớp nối clamp
khớp nối JQ
khớp nối thép 45#
khớp nối truyền động
khớp nối máy công nghiệp
khớp nối cơ khí
📞 Cần chọn khớp nối cho máy thực tế?
Gửi đường kính trục, hình ảnh vị trí lắp hoặc bản vẽ. HDI hỗ trợ tra cứu model, tư vấn kỹ thuật và lựa chọn quy cách phù hợp.
🔍 So sánh & lựa chọn khớp nối cứng JQ
Khi lựa chọn khớp nối cứng JQ, không nên chỉ dựa vào đường kính trục. Cần đồng thời kiểm tra đường kính lỗ, đường kính ngoài, chiều dài, rãnh then, kiểu kết cấu kẹp và điều kiện làm việc thực tế. Dòng JQ sử dụng kết cấu kẹp bằng bulông, có các cấu hình có rãnh then và không rãnh then, phù hợp với hệ thống cần liên kết hai trục có độ cứng vững cao.
Đối với khớp nối trục cứng, hai trục cần được căn chỉnh phù hợp vì kết cấu cứng không có khả năng bù sai lệch góc, hướng kính hoặc dọc trục như nhiều loại khớp nối mềm. Vì vậy, việc xác định đúng loại khớp nối ngay từ đầu giúp hạn chế lựa chọn sai cấu hình khi lắp đặt.
⚙️ So sánh các phương án lựa chọn
| Tiêu chí | Khớp nối cứng JQ | Khớp nối mềm | Khi lựa chọn |
|---|---|---|---|
| Đặc tính liên kết | Liên kết cứng giữa hai trục | Có phần tử đàn hồi tùy loại | Xác định yêu cầu truyền động trước khi chọn |
| Căn chỉnh trục | Cần căn chỉnh chính xác | Một số dòng cho phép bù sai lệch nhất định | Kiểm tra đồng tâm hai trục |
| Kiểu lắp | Kẹp bằng bulông | Tùy từng thiết kế | Xem không gian lắp đặt thực tế |
| Rãnh then | Có loại có rãnh then và không rãnh then | Tùy model | Đối chiếu đúng bản vẽ trục |
| Tháo lắp | Kết cấu kẹp/tách rời thuận tiện cho một số vị trí | Tùy kết cấu | Ưu tiên cấu hình phù hợp khả năng tiếp cận |
🔩 Có rãnh then hay không rãnh then?
🔑 Loại có rãnh then
Phù hợp khi trục của máy đã có rãnh then và thiết kế yêu cầu sử dụng then trong liên kết. Khi đặt hàng cần xác nhận đường kính trục, kích thước rãnh then và chiều dài lắp.
Nên kiểm tra:
- Đường kính trục
- Chiều rộng rãnh then
- Chiều cao rãnh then
- Vị trí và chiều dài vùng lắp
⭕ Loại không rãnh then
Dùng khi thiết kế trục không yêu cầu rãnh then hoặc phương án cố định được xác định theo kết cấu kẹp. Cần xác nhận chính xác đường kính lỗ và phương án siết giữ.
Nên kiểm tra:
- Đường kính trục
- Đường kính lỗ khớp nối
- Kiểu kẹp
- Số lượng và vị trí bulông
🧩 Chọn khớp nối JQ theo kết cấu
Loại tách rời 2 nửa
Phù hợp khi cần kết cấu có thể tách rời để thuận tiện cho việc đưa khớp nối vào vị trí lắp mà không nhất thiết phải dịch chuyển trục theo phương dọc.
Loại kẹp chặt
Dùng khi cần một thân kẹp bao quanh vùng trục và cố định bằng bulông theo cấu hình thiết kế.
Loại tách rời 1 bulông
Có kết cấu gọn hơn ở một số vị trí lắp đặt; cần đối chiếu đúng model và thông số lỗ trước khi đặt hàng.
Loại tách rời 2 bulông
Có cấu hình kẹp nhiều vị trí, phù hợp khi yêu cầu kết cấu và khả năng tiếp cận bulông của máy cần được xem xét riêng.
✅ Checklist chọn đúng khớp nối trục cứng
✓ Đường kính trục
Xác định chính xác Ø trục 1 và Ø trục 2.
✓ Rãnh then
Có rãnh then hay không rãnh then.
✓ Đường kính ngoài
Kiểm tra khoảng không gian xung quanh khớp nối.
✓ Chiều dài
Đối chiếu kích thước L1 với vị trí lắp đặt.
✓ Kiểu kẹp
Chọn đúng cấu hình tách rời hoặc kẹp chặt.
✓ Điều kiện vận hành
Kiểm tra tốc độ, tải, mô-men và yêu cầu căn chỉnh.
📞 Chưa biết chọn model JQ nào?
Gửi cho HDI đường kính trục + có/không rãnh then + hình ảnh hoặc bản vẽ vị trí lắp. Đội ngũ kỹ thuật sẽ hỗ trợ tra cứu quy cách khớp nối cứng và tư vấn model phù hợp.
🛠️ Hướng dẫn lắp đặt khớp nối cứng JQ đúng kỹ thuật
Lắp đặt khớp nối cứng JQ đúng kỹ thuật giúp hai trục được liên kết chắc chắn, hạn chế tình trạng trượt, rung bất thường và sai lệch vị trí trong quá trình vận hành. Trước khi lắp, cần kiểm tra đường kính trục, kiểu lỗ, rãnh then và kích thước khớp nối theo đúng model.
Với kết cấu dạng kẹp, khớp nối trục cứng JQ được cố định bằng các bulông trên thân khớp nối. Tùy cấu hình thực tế, sản phẩm có thể là loại có rãnh then, không rãnh then hoặc dạng tách rời, vì vậy cần xác định đúng quy cách trước khi tiến hành lắp đặt.
🔧 Quy trình 7 bước lắp đặt khớp nối JQ
Kiểm tra khớp nối
Kiểm tra đúng model, đường kính lỗ, đường kính ngoài, chiều dài và cấu hình khớp nối cứng dạng kẹp trước khi lắp.
Làm sạch bề mặt trục
Làm sạch dầu, bụi, ba via và các vật cản trên bề mặt trục. Bề mặt tiếp xúc cần sạch để khớp nối ôm trục ổn định.
Kiểm tra rãnh then
Nếu sử dụng loại có rãnh then, cần đưa then vào đúng vị trí và bảo đảm rãnh trên khớp nối tương ứng với rãnh trên trục.
Đưa khớp nối vào hai trục
Đưa hai đầu trục vào đúng vị trí trong lỗ khớp nối. Không dùng lực đập mạnh trực tiếp lên thân sản phẩm để ép khớp nối vào trục.
Căn chỉnh hai trục
Đưa hai trục về đúng vị trí đồng tâm và kiểm tra khoảng cách lắp đặt trước khi siết bulông.
Siết bulông theo thứ tự
Siết các bulông kẹp lần lượt và đều nhau, tránh siết lệch một phía làm thân khớp nối kẹp không đồng đều trên trục.
Kiểm tra trước khi chạy máy
Kiểm tra độ chắc chắn của bulông, vị trí hai trục và khả năng quay tự do trước khi đưa hệ thống vào vận hành.
🔩 Lưu ý khi lắp từng loại khớp nối JQ
Loại có rãnh then
Kiểm tra đúng kích thước then và rãnh then trước khi lắp. Then phải nằm đúng vị trí, không bị kênh hoặc nhô sai quy cách.
Loại không rãnh then
Tập trung kiểm tra đường kính lỗ và lực kẹp. Bề mặt trục phải sạch để bảo đảm khả năng giữ trục của khớp nối trục kẹp.
Loại tách rời
Đặt các nửa khớp nối đúng vị trí quanh trục, lắp bulông và siết lần lượt để hai nửa ôm đều quanh trục.
Loại kẹp chặt
Đưa trục vào đúng chiều sâu cần thiết, căn chỉnh vị trí rồi siết đều các bulông theo cấu hình của model.
✅ Kiểm tra sau khi lắp đặt
- Kiểm tra toàn bộ bulông đã được siết chắc chắn.
- Kiểm tra hai trục đã được căn chỉnh đúng vị trí.
- Kiểm tra khớp nối không chạm vào các chi tiết cố định xung quanh.
- Quay thử bằng tay nếu điều kiện máy cho phép để phát hiện hiện tượng kẹt hoặc cọ sát.
- Sau khi chạy thử, kiểm tra lại bulông và tình trạng làm việc của khớp nối cứng.
⚠️ Những lỗi cần tránh khi lắp khớp nối cứng
❌ Chọn sai đường kính lỗ
Không cố ép trục có kích thước không phù hợp vào lỗ khớp nối.
❌ Siết lệch bulông
Có thể làm lực kẹp phân bố không đều trên thân khớp nối.
❌ Bỏ qua căn chỉnh trục
Khớp nối cứng yêu cầu hệ thống trục được căn chỉnh phù hợp.
❌ Không kiểm tra sau chạy thử
Nên kiểm tra lại bulông và tình trạng liên kết sau khi máy vận hành thử.
🔎 Từ khóa kỹ thuật liên quan
khớp nối cứng
khớp nối trục cứng
khớp nối cứng dạng kẹp
khớp nối trục kẹp
khớp nối clamp
lắp đặt khớp nối JQ
căn chỉnh trục
khớp nối thép 45#
📞 Cần tư vấn cách lắp khớp nối theo máy thực tế?
Gửi hình ảnh trục, đường kính trục, rãnh then hoặc bản vẽ lắp đặt. HDI hỗ trợ tra cứu model, tư vấn kỹ thuật và hướng dẫn lựa chọn cấu hình phù hợp.
🔧 Bảo trì & kiểm tra khớp nối cứng JQ
Khớp nối cứng JQ có kết cấu kẹp bằng bulông, thân bằng thép 45# và có các phiên bản có rãnh then hoặc không rãnh then. Vì đây là loại khớp nối trục cứng, việc kiểm tra định kỳ tập trung vào độ chắc của liên kết, tình trạng bulông, bề mặt trục, độ đồng tâm và các dấu hiệu rung hoặc trượt trong quá trình vận hành.
Với khớp nối trục kẹp, cần đặc biệt chú ý tình trạng lực kẹp và vị trí tiếp xúc giữa lỗ khớp nối với trục. Tài liệu kỹ thuật về JQ cũng lưu ý rằng loại khớp nối này không có khả năng bù sai lệch hướng trục, hướng kính và góc, vì vậy việc căn chỉnh trục ban đầu và kiểm tra lại khi có dấu hiệu bất thường là rất quan trọng.
🔍 6 hạng mục cần kiểm tra định kỳ
Kiểm tra bulông kẹp
Kiểm tra bulông có bị lỏng, biến dạng, hư ren hoặc có dấu hiệu mất lực kẹp hay không. Nếu nhà sản xuất quy định mô-men siết, sử dụng đúng giá trị đó thay vì siết theo cảm tính.
Kiểm tra thân khớp nối
Quan sát thân khớp nối cứng dạng kẹp để phát hiện nứt, móp, biến dạng, ăn mòn hoặc các dấu hiệu bất thường tại vị trí tách và khu vực bulông.
Kiểm tra độ kẹp trên trục
Kiểm tra xem trục có bị xê dịch so với vị trí ban đầu hay không. Nếu xuất hiện dấu vết trượt, bụi kim loại hoặc vết đánh bóng bất thường, cần dừng máy để xác định nguyên nhân.
Kiểm tra rãnh then
Với model có rãnh then, kiểm tra then và rãnh then có bị mòn, biến dạng hoặc xuất hiện độ rơ bất thường. Không sử dụng lại chi tiết đã hư hỏng nghiêm trọng.
Kiểm tra đồng tâm
Khi máy xuất hiện rung hoặc tiếng ồn bất thường, cần kiểm tra lại vị trí tương quan giữa hai trục. Khớp nối cứng không bù sai lệch như nhiều loại khớp nối đàn hồi.
Theo dõi khi máy chạy
Theo dõi tiếng ồn, rung động, nhiệt độ và sự ổn định của hệ truyền động. Nếu xuất hiện hiện tượng bất thường tăng dần, nên dừng máy và kiểm tra nguyên nhân.
📋 Quy trình bảo trì khớp nối JQ
Bước 1 – Dừng máy và bảo đảm an toàn
Ngắt nguồn truyền động và bảo đảm máy đã dừng hoàn toàn trước khi kiểm tra hoặc tháo khớp nối clamp.
Bước 2 – Kiểm tra bằng mắt
Quan sát thân khớp nối, bulông, bề mặt trục và khu vực rãnh then để phát hiện nứt, ăn mòn, biến dạng hoặc dấu hiệu trượt.
Bước 3 – Kiểm tra độ chắc của liên kết
Kiểm tra tình trạng bulông kẹp và lực giữ trục. Với bulông có yêu cầu mô-men siết cụ thể, cần sử dụng dụng cụ đo mô-men để kiểm tra chính xác.
Bước 4 – Kiểm tra căn chỉnh
Nếu phát hiện rung tăng, tiếng ồn bất thường hoặc trục có dấu hiệu thay đổi vị trí, cần kiểm tra lại độ đồng tâm trước khi đưa máy hoạt động trở lại.
Bước 5 – Chạy thử và theo dõi
Sau khi hoàn tất kiểm tra, chạy thử ở điều kiện phù hợp và theo dõi rung, tiếng ồn, nhiệt độ cũng như độ ổn định của hệ truyền động.
⚠️ Dấu hiệu cần dừng máy để kiểm tra
- Xuất hiện rung động bất thường tăng so với trạng thái vận hành thông thường.
- Có tiếng va đập, tiếng kêu hoặc âm thanh bất thường tại khu vực khớp nối.
- Bulông kẹp có dấu hiệu lỏng hoặc phải siết lại thường xuyên.
- Xuất hiện vết trượt giữa trục và lỗ khớp nối trục kẹp.
- Thân khớp nối xuất hiện nứt, biến dạng hoặc ăn mòn nghiêm trọng.
- Vị trí tương quan giữa hai trục thay đổi hoặc có dấu hiệu sai lệch đồng tâm.
🕒 Nên kiểm tra khớp nối JQ bao lâu một lần?
Không nên áp dụng một khoảng thời gian cố định cho mọi hệ thống. Tần suất bảo trì nên căn cứ vào tải làm việc, tốc độ quay, số lần khởi động/dừng máy, môi trường bụi hoặc ăn mòn và mức độ quan trọng của thiết bị.
Khuyến nghị thực tế:
kiểm tra trực quan thường xuyên trong quá trình bảo dưỡng máy; kiểm tra ngay sau khi xuất hiện rung, tiếng ồn hoặc dấu hiệu trượt; đồng thời kiểm tra lại sau các lần tháo lắp, thay trục hoặc thay đổi hệ truyền động. Các hướng dẫn kỹ thuật về khớp nối kẹp cũng nhấn mạnh việc kiểm tra bulông, căn chỉnh và theo dõi rung/nhiệt sau vận hành.
🔎 Từ khóa kỹ thuật liên quan
bảo trì khớp nối cứng
kiểm tra khớp nối JQ
khớp nối cứng JQ
khớp nối trục cứng
khớp nối trục kẹp
khớp nối clamp
kiểm tra bulông kẹp
căn chỉnh đồng tâm trục
khớp nối thép 45#
📞 Cần tư vấn kiểm tra hoặc thay thế khớp nối JQ?
Gửi cho HDI model khớp nối, đường kính trục, hình ảnh thực tế hoặc bản vẽ. Đội ngũ kỹ thuật hỗ trợ kiểm tra quy cách, lựa chọn model và tư vấn phương án thay thế phù hợp.
💰 Báo giá – Đặt hàng – Giao hàng khớp nối cứng JQ toàn quốc
HDI – Hoàng Đăng Industrial cung cấp khớp nối cứng JQ, khớp nối trục cứng, khớp nối trục kẹp và khớp nối clamp bằng thép 45#, phục vụ các hệ thống truyền động công nghiệp, động cơ, máy bơm, quạt, hộp giảm tốc, máy CNC, máy tự động hóa và các cơ cấu cơ khí.
HDI hỗ trợ từ tư vấn lựa chọn model – kiểm tra đường kính trục – kiểm tra đường kính lỗ – kiểm tra rãnh then – đối chiếu kích thước – báo giá – đặt hàng – kiểm tra – đóng gói – giao hàng. Với dòng JQ, việc xác định đúng đường kính lỗ, đường kính ngoài, chiều dài, cấu hình rãnh then và kiểu kẹp là những thông tin quan trọng trước khi đặt hàng.
Khách hàng không nhất thiết phải đến trực tiếp. Chỉ cần gửi model JQ, đường kính hai trục, kích thước lỗ, rãnh then hoặc không rãnh then, số lượng, hình ảnh hoặc bản vẽ, HDI có thể hỗ trợ tra cứu quy cách và tư vấn khớp nối cứng JQ phù hợp với hệ thống thực tế.
📦 Quy trình báo giá – đặt hàng – giao hàng
Gửi yêu cầu
Tư vấn kỹ thuật
Tra cứu model & báo giá
Xác nhận đơn hàng
Kiểm tra & đóng gói
Giao hàng toàn quốc
📋 Thông tin cần cung cấp để báo giá khớp nối cứng JQ
Để HDI xác định đúng khớp nối cứng JQ, khách hàng có thể cung cấp một hoặc nhiều thông tin sau:
Model JQ đang sử dụng hoặc model cần thay thế.
Đường kính trục động cơ và trục máy cần liên kết.
Kích thước lỗ cần lắp trên từng đầu trục.
Cho biết loại có rãnh then, không rãnh then hoặc kích thước then nếu cần gia công.
Công suất, mô-men xoắn và tốc độ quay nếu cần tư vấn lựa chọn.
Số lượng cần mua hoặc nhu cầu dự kiến theo từng đợt.
Gửi hình ảnh thực tế, bản vẽ hoặc model cũ nếu chưa xác định được quy cách.
Đường kính ngoài, chiều dài và khoảng không gian lắp đặt nếu cần đối chiếu.
🚚 Giao hàng khớp nối trục kẹp JQ trên toàn quốc
HDI tiếp nhận đơn hàng khớp nối trục cứng JQ từ nhà máy, xưởng cơ khí, đơn vị tự động hóa, nhà thầu máy và bộ phận bảo trì trên toàn quốc.
Sau khi xác nhận model, đường kính lỗ, rãnh then và số lượng, sản phẩm được kiểm tra quy cách, đóng gói và gửi đến địa chỉ khách hàng theo phương án vận chuyển phù hợp.
Khách hàng tại Hà Nội, Bắc Ninh, Hải Phòng, Hưng Yên, Hải Dương, Thái Nguyên, Quảng Ninh, Đà Nẵng, Thanh Hóa, Nghệ An, TP. Hồ Chí Minh, Bình Dương, Đồng Nai, Long An, Cần Thơ và các khu vực khác đều có thể gửi yêu cầu báo giá từ xa.
📦 Đối với đơn hàng số lượng lớn
Doanh nghiệp, nhà máy, đơn vị bảo trì hoặc nhà thầu cơ khí có nhu cầu số lượng lớn có thể gửi BOQ, danh sách vật tư, model JQ, kích thước trục hoặc bản vẽ để HDI kiểm tra và báo giá theo từng hạng mục.
🔎 Tìm mua khớp nối JQ theo nhu cầu
khớp nối cứng
khớp nối trục cứng
khớp nối cứng JQ
khớp nối trục kẹp
khớp nối clamp
khớp nối JQ
khớp nối thép 45#
khớp nối cơ khí
khớp nối truyền động
rigid shaft coupling
clamp rigid coupling
khớp nối JQ Hà Nội
khớp nối JQ Bắc Ninh
khớp nối JQ Hải Phòng
khớp nối JQ Đà Nẵng
khớp nối JQ TP. Hồ Chí Minh
Ngoài tìm kiếm theo model, khách hàng có thể gửi trực tiếp đường kính trục, kích thước lỗ, rãnh then, đường kính ngoài và chiều dài để HDI hỗ trợ lựa chọn khớp nối cứng JQ phù hợp. Với các loại cần gia công, có thể cung cấp bản vẽ hoặc mẫu thực tế để đối chiếu quy cách trước khi đặt hàng.
🛒 Cách đặt mua khớp nối cứng JQ
- Gửi model JQ hoặc hình ảnh sản phẩm cần mua.
- Gửi đường kính hai trục và kích thước lỗ cần lắp.
- Cung cấp thông tin rãnh then, mô-men xoắn và tốc độ quay nếu cần tư vấn lựa chọn model.
- Cho biết ứng dụng thực tế: động cơ, máy bơm, quạt, hộp giảm tốc, máy CNC, băng tải hoặc cơ cấu truyền động.
- HDI kiểm tra quy cách và tư vấn khớp nối trục kẹp JQ phù hợp.
- Xác nhận model, số lượng, địa chỉ nhận hàng và phương án giao hàng.
- HDI chuẩn bị, kiểm tra, đóng gói và gửi hàng.
Nếu cần gia công lỗ trục, rãnh then hoặc quy cách đặc biệt, khách hàng nên gửi kích thước trục hoặc bản vẽ trước khi xác nhận đơn hàng. Các sản phẩm khớp nối kẹp có thể được lựa chọn theo đường kính ngoài, chiều dài, đường kính lỗ và yêu cầu rãnh then; với hàng gia công, cần xác nhận chính xác kích thước trục trước khi đặt.
📞 Cần báo giá khớp nối cứng JQ?
Gửi model JQ, đường kính trục, rãnh then, số lượng hoặc hình ảnh sản phẩm.
HDI hỗ trợ tư vấn kỹ thuật, tra cứu khớp nối cứng JQ – khớp nối trục cứng – khớp nối trục kẹp, kiểm tra quy cách và báo giá trên toàn quốc.
⭐ Vì sao chọn HOÀNG ĐĂNG INDUSTRIAL
HOÀNG ĐĂNG INDUSTRIAL (HDI) định hướng trở thành đơn vị cung ứng vật tư, linh kiện và thiết bị công nghiệp cho nhà máy, xưởng cơ khí, doanh nghiệp sản xuất, tự động hóa, CNC và các hệ thống máy móc công nghiệp trên toàn quốc.
Với dòng khớp nối cứng JQ, HDI tập trung hỗ trợ khách hàng từ việc xác định đúng model, đường kính trục, đường kính lỗ, đường kính ngoài, chiều dài, lựa chọn khớp nối có rãnh then hoặc không rãnh then đến kiểm tra yêu cầu lắp đặt và điều kiện truyền động.
ĐÚNG MODEL – ĐÚNG KÍCH THƯỚC – ĐÚNG CẤU HÌNH – ĐÚNG NHU CẦU
Đây là trọng tâm HDI hướng đến khi tư vấn và cung ứng khớp nối trục cứng JQ cho từng hệ thống máy thực tế.
🔩 1. Tập trung vào vật tư & linh kiện công nghiệp
HDI cung cấp nhiều nhóm vật tư phục vụ hệ thống máy công nghiệp, từ khớp nối trục, vòng bi, bạc lót, ray trượt, con trượt, vít me, linh kiện khí nén, linh kiện thủy lực đến các sản phẩm cơ khí truyền động và phụ tùng máy.
Đối với khớp nối cứng JQ, khách hàng có thể gửi cùng các hạng mục khác trong một danh sách vật tư hoặc một dự án máy, giúp HDI thuận tiện hơn trong việc kiểm tra thông số và tổng hợp nhu cầu cung ứng.
🧰 Các nhóm sản phẩm HDI đang cung ứng
⚙️ Khớp nối & truyền động
Khớp nối cứng JQ, khớp nối trục kẹp, khớp nối clamp, khớp nối đàn hồi và các linh kiện liên kết trong hệ thống truyền động.
🔘 Vòng bi – Bạc lót
Vòng bi công nghiệp, vòng bi nhựa, vòng bi bọc PU, bạc lót tự bôi trơn và bạc lót kỹ thuật.
📏 Linear Motion
Ray trượt, con trượt, vít me bi, đai ốc vít me và linh kiện chuyển động tuyến tính.
💨 Khí nén
Xi lanh khí nén, xi lanh inox, van điện từ, bộ lọc khí, FRL, co nối và phụ kiện khí nén.
💧 Thủy lực
Ống mềm inox, khớp nối thủy lực, đầu nối, phụ kiện và linh kiện phục vụ hệ thống thủy lực.
🔧 Cơ khí truyền động
Puly, xích, nhông, chốt, linh kiện truyền động và nhiều chi tiết cơ khí công nghiệp khác.
🤖 Tự động hóa
Linh kiện cơ khí và phụ trợ cho máy tự động, robot, dây chuyền sản xuất và thiết bị công nghiệp.
🏭 Thiết bị & phụ tùng máy
Linh kiện, phụ tùng và vật tư kỹ thuật phục vụ bảo trì, sửa chữa và chế tạo máy.
🔎 2. Hỗ trợ tìm đúng khớp nối theo thông số
Không phải lúc nào khách hàng cũng có sẵn model của khớp nối trục cứng. HDI tiếp nhận yêu cầu dựa trên mã hàng, hình ảnh, kích thước, bản vẽ, mẫu thực tế hoặc thông số kỹ thuật.
📌 Khách hàng chỉ cần gửi:
- Ảnh sản phẩm cần tìm.
- Model hoặc part number nếu có.
- Tên thương hiệu nếu có.
- Đường kính hai trục và đường kính lỗ cần lắp.
- Đường kính ngoài và chiều dài khớp nối nếu cần đối chiếu.
- Kích thước rãnh then nếu có.
- Bản vẽ 2D/3D nếu có.
- Mô-men truyền động hoặc thông số tải nếu có.
- Số lượng cần mua.
- Thời gian cần hàng.
HDI dựa trên thông tin khách hàng cung cấp để tra cứu, đối chiếu quy cách và tìm phương án cung ứng phù hợp, sau đó phản hồi model và báo giá.
🧠 3. Tư vấn theo thông số kỹ thuật, không chỉ theo tên sản phẩm
Với khớp nối cứng JQ, việc lựa chọn không nên chỉ dựa vào tên gọi. Cần đối chiếu đồng thời đường kính trục, đường kính lỗ, đường kính ngoài, chiều dài, rãnh then, mô-men truyền động, tốc độ quay và yêu cầu lắp đặt.
Các tài liệu kỹ thuật về khớp nối JQ cũng khuyến nghị xác nhận đường kính trục, kích thước lỗ, rãnh then, mô-men truyền, tốc độ quay, điều kiện làm việc và căn chỉnh trục trước khi đặt hàng/lắp đặt.
Đường kính trục & lỗ
Yêu cầu truyền động
Có hoặc không
Máy & hệ thống
Model & quy cách
🛠️ 4. Hỗ trợ kỹ thuật cho hệ thống truyền động
Với khớp nối trục kẹp, HDI hỗ trợ khách hàng kiểm tra các thông tin liên quan đến đường kính trục, đường kính lỗ, chiều dài, đường kính ngoài, rãnh then, kiểu kẹp, mô-men truyền động và điều kiện lắp đặt.
Đặc biệt với dòng JQ, sản phẩm có các cấu hình có rãnh then, không rãnh then, loại tách rời 2 nửa, loại kẹp chặt, loại tách rời 1 bulông và loại tách rời 2 bulông. Việc xác định đúng cấu hình giúp hạn chế nhầm quy cách khi đặt hàng.
📌 Gửi hình ảnh cụm truyền động để được hỗ trợ
Khách hàng có thể gửi hình ảnh thực tế của trục, khớp nối đang sử dụng hoặc bản vẽ. HDI hỗ trợ đối chiếu model và các kích thước cần kiểm tra trước khi đặt hàng.
📦 5. Hỗ trợ từ một khớp nối đến cả danh sách vật tư
Đối với nhà máy, xưởng cơ khí và đơn vị bảo trì, một yêu cầu vật tư thường không chỉ bao gồm một sản phẩm. Khách hàng có thể cần đồng thời khớp nối cứng JQ, vòng bi, bạc lót, vít me, ray trượt, xi lanh khí nén, phụ kiện thủy lực, puly, nhông xích và các chi tiết cơ khí.
Khách hàng có thể gửi trực tiếp danh sách vật tư, BOQ, file Excel hoặc danh sách mã hàng để HDI hỗ trợ kiểm tra từng hạng mục và tổng hợp nhu cầu cung ứng. Nội dung này phù hợp với định hướng cung ứng nhiều nhóm vật tư công nghiệp của HDI.
🤝 6. Quy trình làm việc rõ ràng từ tư vấn đến giao hàng
Tiếp nhận yêu cầu
Kiểm tra thông số
Đối chiếu model
Báo giá
Xác nhận đơn hàng
Kiểm tra & đóng gói
Giao hàng
Với các sản phẩm khớp nối clamp JQ, việc xác nhận đúng model và kích thước trước khi đặt hàng giúp quá trình cung ứng thuận tiện hơn, đặc biệt khi khách hàng cần hàng thay thế hoặc đặt theo bản vẽ.
🚚 7. Cung ứng và giao hàng cho khách hàng trên toàn quốc
HDI tiếp nhận yêu cầu về khớp nối cứng JQ từ nhà máy, xưởng cơ khí, đơn vị bảo trì, nhà thầu máy, doanh nghiệp sản xuất và các đơn vị tự động hóa trên toàn quốc.
Khách hàng tại Hà Nội, Bắc Ninh, Hải Phòng, Hưng Yên, Hải Dương, Thái Nguyên, Quảng Ninh, Thanh Hóa, Nghệ An, Đà Nẵng, Quảng Ngãi, TP. Hồ Chí Minh, Bình Dương, Đồng Nai, Tây Ninh, Cần Thơ và các khu vực khác đều có thể gửi yêu cầu báo giá từ xa.
🏭 Phục vụ nhu cầu B2B công nghiệp
HDI tiếp nhận từ đơn hàng thay thế một model khớp nối JQ đến các danh sách vật tư, BOQ và nhu cầu cung ứng số lượng lớn cho máy móc, dây chuyền và dự án.
🔑 Từ khóa liên quan
khớp nối cứng
khớp nối trục cứng
khớp nối cứng JQ
khớp nối trục kẹp
khớp nối clamp
khớp nối JQ
khớp nối thép 45#
khớp nối cơ khí
khớp nối truyền động
rigid shaft coupling
clamp rigid coupling
khớp nối máy công nghiệp
khớp nối động cơ
khớp nối máy bơm
khớp nối hộp giảm tốc
truyền mô-men xoắn
rãnh then
không rãnh then
🔎 Cần tìm khớp nối cứng JQ hoặc linh kiện công nghiệp?
Không xác định được model cũng không sao.
Hãy gửi cho HDI hình ảnh, mã hàng, bản vẽ, đường kính trục, kích thước lỗ, chiều dài, rãnh then hoặc yêu cầu kỹ thuật.
HDI hỗ trợ tra cứu khớp nối cứng JQ – khớp nối trục cứng – khớp nối trục kẹp – khớp nối clamp theo nhu cầu thực tế.
🧠 FAQ – Câu hỏi thường gặp về khớp nối cứng JQ
Tổng hợp những câu hỏi thường gặp khi lựa chọn, lắp đặt, sử dụng và bảo trì khớp nối cứng JQ, khớp nối cứng, khớp nối trục cứng, khớp nối trục kẹp và khớp nối clamp. Nội dung tập trung vào model JQ, đường kính trục, đường kính lỗ, rãnh then, cấu hình kẹp, vật liệu thép 45#, bulông và yêu cầu lắp đặt.
🔑 Từ khóa liên quan
khớp nối cứng
khớp nối trục cứng
khớp nối cứng JQ
khớp nối trục kẹp
khớp nối clamp
khớp nối JQ
khớp nối thép 45#
khớp nối cơ khí
khớp nối truyền động
khớp nối máy công nghiệp
khớp nối động cơ
khớp nối máy bơm
khớp nối hộp giảm tốc
truyền mô-men xoắn
rãnh then khớp nối
khớp nối có rãnh then
khớp nối không rãnh then
rigid shaft coupling
clamp rigid coupling
🔎 Chưa tìm thấy câu trả lời?
Gửi cho HDI hình ảnh, mã sản phẩm, đường kính trục, kích thước lỗ, đường kính ngoài, chiều dài, rãnh then hoặc bản vẽ.
HDI hỗ trợ tra cứu khớp nối cứng JQ, khớp nối trục cứng, khớp nối trục kẹp và khớp nối clamp theo nhu cầu thực tế.
🖼️ Hình ảnh khớp nối cứng JQ
Hình ảnh thực tế dưới đây thể hiện các dạng khớp nối cứng JQ với thiết kế dạng kẹp, thân thép màu đen và kết cấu tách rời thuận tiện cho quá trình lắp đặt, tháo rời và bảo trì. Đây là dòng khớp nối trục cứng được sử dụng để liên kết hai trục cần đồng tâm và truyền chuyển động quay trực tiếp.
🔩 Thiết kế thể hiện trên hình ảnh
- Thân khớp nối dạng kẹp: tạo lực siết trực tiếp lên bề mặt trục khi lắp đặt.
- Kết cấu tách rời: thuận tiện hơn khi tháo lắp trong những vị trí không thể đưa khớp nối vào từ đầu trục.
- Thân thép màu đen: phù hợp với cấu hình sản phẩm thép 45# và xử lý bề mặt màu đen.
- Nhiều vị trí bulông: bố trí để tạo lực kẹp quanh trục và cố định cụm khớp nối.
- Có thể lựa chọn cấu hình: loại có rãnh then hoặc không rãnh then tùy yêu cầu truyền động.
📐 Các chi tiết có thể quan sát trên sản phẩm
01. Dạng khớp nối kẹp
Thân khớp nối ôm quanh trục và được siết bằng bulông để tạo liên kết cơ khí.
02. Kết cấu tách rời
Hai nửa thân có thể tháo rời, hỗ trợ thao tác lắp đặt và bảo trì trên hệ thống máy.
03. Bề mặt màu đen
Hình ảnh thể hiện cấu hình thép với bề mặt xử lý màu đen đặc trưng của sản phẩm.
04. Vùng lỗ trục
Đường kính lỗ được lựa chọn theo đường kính trục và quy cách model cần sử dụng.
🔍 Hình ảnh thực tế hỗ trợ lựa chọn đúng model
Khi lựa chọn khớp nối cứng, không nên chỉ dựa vào hình dạng bên ngoài. Cần đối chiếu đường kính trục, đường kính lỗ, đường kính ngoài, chiều dài khớp nối, cấu hình rãnh then / không rãnh then và phương án kẹp chặt. Với dòng khớp nối trục kẹp, việc xác định đúng kích thước lỗ và khả năng căn chỉnh đồng tâm giữa hai trục là yếu tố quan trọng khi lắp đặt. :contentReference[oaicite:0]{index=0}
Hình ảnh trên đồng thời giúp khách hàng nhận biết các dạng khớp nối clamp, kết cấu tách rời và hình dạng thân kẹp trước khi gửi yêu cầu báo giá hoặc yêu cầu gia công theo bản vẽ.
🔑 Từ khóa liên quan:
khớp nối cứngkhớp nối trục cứngkhớp nối cứng JQkhớp nối trục kẹpkhớp nối clampkhớp nối thép 45#khớp nối cơ khírigid shaft couplingclamp rigid coupling
📞 Cần xác định đúng khớp nối cứng JQ?
Gửi đường kính trục, kích thước lỗ, model hoặc hình ảnh mẫu thực tế. HOÀNG ĐĂNG INDUSTRIAL hỗ trợ kiểm tra quy cách khớp nối trục kẹp, loại có rãnh then / không rãnh then và tư vấn model phù hợp.
🔎 Từ khóa liên quan – Khớp nối cứng JQ
Tổng hợp hệ thống từ khóa SEO liên quan đếnkhớp nối cứng JQtập trung vào nhóm từ khóa về khớp nối cứng, khớp nối trục cứng, khớp nối trục kẹp, khớp nối clamp,
vật liệu thép 45#, cấu tạo tách rời, loại có rãnh then – không rãnh then, kích thước lỗ trục, đường kính ngoài, chiều dài, model JQ, bulông lục giác 12.9, truyền mô-men xoắn, căn chỉnh đồng tâm, lắp đặt, gia công theo bản vẽ và các ứng dụng truyền động cơ khí công nghiệp.
Cấu trúc nhóm từ khóa được xây dựng theo hướng phân tầng từ khóa chính, nhu cầu mua hàng, cấu tạo, thông số, model, ứng dụng, kỹ thuật và gia công tùy chỉnh.
⭐ 1. Từ khóa chính
🛒 2. Từ khóa khách hàng tìm mua
🔩 3. Từ khóa về cấu tạo & vật liệu
⚙️ 4. Từ khóa theo kiểu khớp nối & truyền động
📐 5. Từ khóa kỹ thuật & thông số
🔢 6. Từ khóa theo model & quy cách JQ
khớp nối JQ nhiều kích thướcquy cách khớp nối JQsize khớp nối JQkhớp nối JQ d14 d15 d16 d17khớp nối JQ d18 d19 d20khớp nối JQ d22 d24 d25khớp nối JQ d28 d30 d32khớp nối JQ d35 d38 d40khớp nối JQ d42 d45 d48 d50
🔧 7. Từ khóa theo cơ cấu & nguyên lý làm việc
🏭 8. Từ khóa theo ứng dụng
🧠 9. Từ khóa tìm kiếm theo nhu cầu kỹ thuật
🧰 10. Từ khóa gia công & tùy chỉnh
🔄 11. Từ khóa lắp đặt, thay thế & bảo trì
📊 Internal Link – Sản phẩm & giải pháp liên quan đến khớp nối cứng JQ
Khớp nối cứng JQ là linh kiện cơ khí dùng để liên kết hai trục và truyền chuyển động quay, phù hợp với các hệ thống yêu cầu kết nối trục chắc chắn, độ cứng truyền động cao và hai trục được căn chỉnh phù hợp. Với kết cấu dạng kẹp/tách rời, dòng khớp nối trục cứng JQ có thể được lựa chọn theo đường kính trục, đường kính lỗ, kích thước ngoài, chiều dài và cấu hình rãnh then hoặc không rãnh then.
Khách hàng đang tìm khớp nối cứng, khớp nối cứng JQ, khớp nối trục kẹp, khớp nối clamp hoặc các linh kiện truyền động cơ khí liên quan có thể tham khảo thêm hệ thống sản phẩm của HOÀNG ĐĂNG INDUSTRIAL. HDI hỗ trợ tìm hàng theo model, hình ảnh, kích thước, đường kính trục, bản vẽ, mẫu thực tế hoặc yêu cầu kỹ thuật.
Xem thêm các dòng khớp nối trục công nghiệp,
khớp nối cứng, khớp nối mềm, khớp nối truyền động và các giải pháp liên kết trục cho máy móc công nghiệp.
⚙️ 1. Nhóm sản phẩm truyền động – cơ khí liên quan
Trong một hệ thống truyền động, khớp nối cứng JQ thường được sử dụng cùng nhiều linh kiện cơ khí khác như vòng bi, bạc lót, ray trượt, vít me và phụ kiện máy. Việc liên kết các nhóm sản phẩm này giúp khách hàng thuận tiện hơn khi tìm kiếm vật tư cho cùng một cụm máy.
🔗 2. Các dòng khớp nối trục liên quan
Nếu nhu cầu thực tế không chỉ giới hạn ở khớp nối cứng JQ, khách hàng có thể xem thêm các dòng khớp nối trục công nghiệp khác để lựa chọn theo cấu tạo máy, kiểu truyền động, yêu cầu bù sai lệch và điều kiện lắp đặt.
⚙️ Phụ kiện cơ khí truyền động
🏭 3. Linh kiện máy công nghiệp & tự động hóa
Bên cạnh khớp nối trục kẹp và các linh kiện truyền động, một máy hoàn chỉnh có thể cần nhiều nhóm vật tư khác nhau. HDI cung cấp thêm các nhóm sản phẩm phục vụ máy công nghiệp, dây chuyền sản xuất và hệ thống tự động hóa.
🔧 4. Nhóm linh kiện thường đi cùng cụm truyền động
Khi tìm khớp nối cứng JQ, khách hàng có thể đồng thời cần các linh kiện khác để hoàn thiện một cụm truyền động. HDI hỗ trợ tìm kiếm theo từng hạng mục hoặc theo danh sách vật tư của máy.
🔘 Vòng bi
🔩 Bạc lót
📏 Ray & con trượt
⚙️ Vít me
💨 Khí nén
💧 Thủy lực
🔧 Cơ khí truyền động
🤖 Tự động hóa
📐 5. Tìm thêm linh kiện theo thông số kỹ thuật
Không chỉ tìm theo tên sản phẩm, khách hàng có thể gửi đường kính trục, đường kính lỗ, kích thước ngoài, chiều dài, model, rãnh then hoặc bản vẽ. HDI hỗ trợ đối chiếu thông tin để tìm đúng nhóm linh kiện phù hợp với cụm máy.
Khách hàng có thể gửi:
🔢 Mã hàng / Model |
📐 Đường kính trục |
📏 Kích thước |
📄 Bản vẽ |
🏷️ Thương hiệu |
📦 Số lượng
Đặc biệt với khớp nối trục cứng JQ, thông tin về đường kính trục và cấu hình có rãnh then / không rãnh then sẽ giúp xác định đúng quy cách cần tìm.
🔍 6. Không thấy đúng model khớp nối JQ? HDI hỗ trợ tìm theo yêu cầu
Danh mục hiển thị trên website không nhất thiết bao gồm toàn bộ quy cách HDI có thể cung ứng. Nếu khách hàng chưa tìm thấy đúng khớp nối cứng JQ, khớp nối trục kẹp hoặc linh kiện cơ khí cần thay thế, có thể gửi thông tin thực tế để HDI kiểm tra.
Thông tin hỗ trợ tra cứu:
🏭 7. Khám phá thêm hệ sinh thái sản phẩm HDI
HOÀNG ĐĂNG INDUSTRIAL phát triển hệ thống cung ứng nhiều nhóm vật tư công nghiệp, linh kiện cơ khí, truyền động, khí nén, thủy lực và tự động hóa. Khách hàng đang tìm khớp nối cứng, khớp nối trục cứng, khớp nối cứng JQ, khớp nối trục kẹp hoặc khớp nối clamp có thể xem thêm các danh mục liên quan dưới đây:
🔎 Cần tìm thêm linh kiện cho máy hoặc dây chuyền?
Không chỉ khớp nối cứng JQ. Anh/chị có thể gửi
hình ảnh, mã hàng, model, bản vẽ, đường kính trục, kích thước khớp nối, danh sách vật tư hoặc BOQ.
HDI hỗ trợ tra cứu và tìm nguồn cung ứng nhiều nhóm
vật tư công nghiệp, linh kiện cơ khí, truyền động, khí nén, thủy lực và tự động hóa.
🏭 XEM TOÀN BỘ SẢN PHẨM HDI
📋 GỬI YÊU CẦU BÁO GIÁ
☎️ HOTLINE 0947 381 886
💬 GỬI MÃ HÀNG QUA ZALO
Đánh giá
Chưa có đánh giá nào.
