🔩 Bạc lót JDB là gì?
Bạc lót JDB là loại bạc trượt được chế tạo từ hợp kim đồng đặc biệt, bên trong được cắm các viên graphite rắn giúp sản phẩm có khả năng tự bôi trơn trong quá trình hoạt động. Nhờ cấu tạo này, bạc lót JDB có thể làm việc ổn định trong điều kiện không dầu hoặc khó bôi trơn.
Khác với các loại bạc thông thường cần sử dụng dầu hoặc mỡ bôi trơn, bạc lót JDB sử dụng graphite như một chất bôi trơn rắn. Khi trục chuyển động, graphite sẽ tạo thành một lớp màng bôi trơn mỏng giúp giảm ma sát và hạn chế mài mòn.
Bạc lót JDB thường được sử dụng trong các hệ thống cơ khí tải nặng, môi trường nhiệt độ cao hoặc những vị trí khó bảo trì. Đây là một trong những loại bạc lót phổ biến trong ngành công nghiệp cơ khí hiện nay.
⚙️ Đặc điểm bạc lót
Bạc lót JDB là loại bạc đồng cắm graphite tự bôi trơn, chuyên dùng trong các điều kiện làm việc tải nặng và môi trường khắc nghiệt.
Sản phẩm có khả năng hoạt động ổn định trong thời gian dài mà không cần bổ sung dầu mỡ bôi trơn.
Các đặc điểm nổi bật:
- Hoạt động lâu dài trong điều kiện không dầu
- Phù hợp môi trường tải nặng, tốc độ thấp
- Hệ số ma sát thấp, giảm mài mòn
- Làm việc tốt trong chuyển động dao động, quay đảo chiều
- Khả năng chịu nhiệt cao từ -40°C đến 300°C
- Chống ăn mòn và chống oxy hóa tốt
- Tuổi thọ dài, giảm chi phí bảo trì
Tiết kiệm không gian lắp đặt do kết cấu gọn
📐 Thông số kỹ thuật bạc lót
| Thông số | Giá trị |
|---|---|
| Vật liệu | CuZn24Al6 |
| Tải tối đa | 100 N/mm² |
| Nhiệt độ làm việc | -40°C đến 300°C |
| Tốc độ tối đa (khô) | 0.5 m/s |
| Tốc độ tối đa (có dầu) | 2 m/s |
| PV tối đa (khô) | 1.65 N/mm²·m/s |
| PV tối đa (có dầu) | 3.25 N/mm²·m/s |
| Dung sai trục | d8 / e7 / g6 / f8 |
| Dung sai lỗ | H7 |
📏 Kích thước phổ biến bạc lót JDB
Được sản xuất với nhiều kích thước khác nhau, đáp ứng đa dạng nhu cầu sử dụng trong các hệ thống cơ khí và thiết bị công nghiệp. Dưới đây là các kích thước phổ biến của bạc lót JDB:
Ø4 mm
Ø5 mm
Ø6 mm
Ø8 mm
Ø10 mm
Ø12 mm
Ø13 mm
Ø14 mm
Ø15 mm
Ø16 mm
Ø17 mm
Ø18 mm
Ø20 mm
Ø22 mm
Ø25 mm
Ø30 mm
Ø32 mm
Ø35 mm
Ø40 mm
Ø45 mm
Ø50 mm
Ø55 mm
Ø60 mm
Ø63 mm
Ø65 mm
Ø70 mm
Ø75 mm
Ø80 mm
Ø85 mm
Ø90 mm
Ø100 mm
Ø110 mm
Ø120 mm
Ø130 mm
Ø140 mm
Ø150 mm
Ø160 mm
Ø180 mm
Ø200 mm
📏 Cách chọn đúng kích thước bạc lót
Khi lựa chọn bạc lót, cần xác định đúng:
- Đường kính trục
- Đường kính lỗ lắp
- Chiều dài bạc
- Điều kiện làm việc
- Tải trọng
- Nhiệt độ
Ngoài ra, cần kiểm tra:
- Dung sai trục: d8 / e7 / g6 / f8
- Dung sai lỗ lắp: H7
- Điều kiện làm việc (tải, nhiệt, tốc độ)
Nếu tải trọng lớn hoặc môi trường làm việc khắc nghiệt, nên chọn bạc có chiều dài lớn hơn để tăng khả năng chịu tải.
Việc chọn đúng kích thước giúp bạc hoạt động ổn định và kéo dài tuổi thọ.
⚙️ Cấu Tạo Bạc Lót JDB
Được thiết kế với cấu trúc đặc biệt nhằm đảm bảo khả năng chịu tải cao và giảm ma sát hiệu quả.
Cấu tạo gồm:
- Thân bạc: làm từ hợp kim đồng chất lượng cao, có độ bền cơ học và khả năng chịu tải lớn
- Hốc chứa graphite: được phân bố đều trên bề mặt bạc
- Graphite (than chì): đóng vai trò là chất bôi trơn rắn
- Lớp bề mặt làm việc: giúp giảm ma sát và tăng tuổi thọ trục
Các hốc graphite sẽ tạo lớp bôi trơn ổn định trong quá trình vận hành, giúp giảm mài mòn và kéo dài tuổi thọ thiết bị.
🔄 Nguyên Lý Hoạt Động Của Bạc Lót
Trong quá trình vận hành:
- Nhiệt độ và áp lực sinh ra sẽ làm graphite tiết ra
- Graphite tạo thành lớp màng bôi trơn
- Lớp màng này giúp giảm ma sát giữa trục và bạc
- Hệ thống hoạt động ổn định mà không cần dầu mỡ
Nguyên lý tự bôi trơn này giúp bạc JDB hoạt động hiệu quả ngay cả trong môi trường khắc nghiệt và khó bảo trì.
📌 Khi nào nên sử dụng bạc lót
Nên sử dụng bạc lót JDB trong các trường hợp:
- Không thể bôi trơn thường xuyên
- Môi trường nhiệt độ cao
- Tải trọng lớn
- Môi trường bụi bẩn
- Không gian lắp đặt hạn chế
🏭 Ứng dụng bạc lót
Được sử dụng rộng rãi trong:
- Máy ép
- Khuôn dập
- Máy xây dựng
- Máy cơ khí
- Máy nâng hạ
- Thiết bị công nghiệp
- Máy luyện kim
- Máy sản xuất
🎬 Quy Trình Sản Xuất & Đóng Gói Bạc Lót JDB Tự Bôi Trơn
Video thực tế quá trình gia công, kiểm tra và đóng gói bạc lót JDB tại Hoàng Đăng Industrial.
🔧 Bạc lót JDB được sản xuất từ đồng hợp kim chất lượng cao kết hợp hạt graphite tự bôi trơn, giúp:
✔ Chịu tải lớn
✔ Chống mài mòn tốt
✔ Hoạt động ổn định không cần dầu mỡ
✔ Chịu nhiệt độ cao
✔ Tăng tuổi thọ thiết bị
📦 Sản phẩm được kiểm tra và đóng gói cẩn thận trước khi giao đến khách hàng.
⭐ Ưu điểm bạc lót
- Không cần bôi trơn
- Tuổi thọ cao
- Giảm chi phí bảo trì
- Chịu tải lớn
- Chịu nhiệt tốt
- Làm việc ổn định
🔍 So sánh bạc lót JDB với bạc SF1
| Tiêu chí | JDB | SF1 |
|---|---|---|
| Vật liệu | Đồng graphite | Composite |
| Bôi trơn | Tự bôi trơn | Tự bôi trơn |
| Tải trọng | Rất cao | Trung bình |
| Nhiệt độ | Cao | Trung bình |
🖼️ Một số hình ảnh thực tế sản phẩm bạc lót

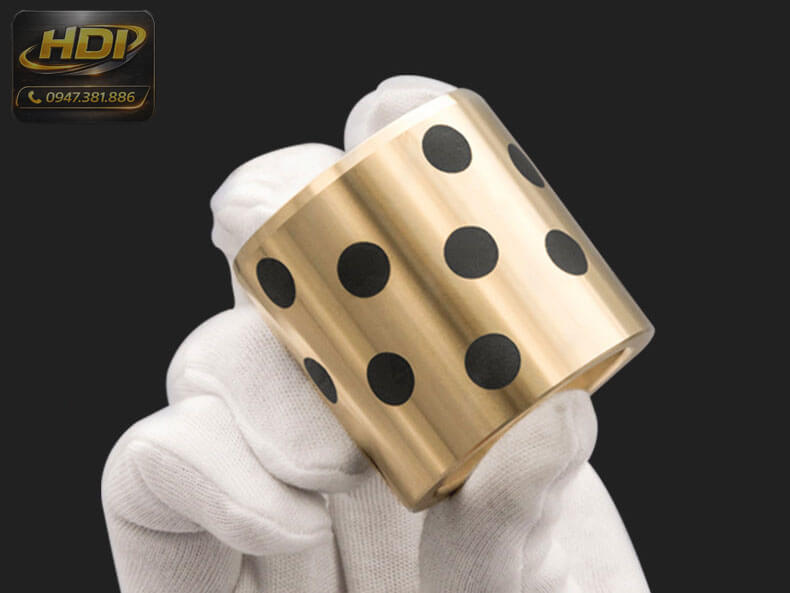

1- Hình ảnh thực tế bạc lót JDB với graphite tự bôi trơn được cắm trực tiếp trên thân bạc.
2- Chi tiết cấu tạo graphite tự bôi trơn bên trong bạc lót JDB giúp giảm ma sát và tăng tuổi thọ.
3- Bạc lót JDB có nhiều kích thước khác nhau phù hợp với nhiều loại trục và ứng dụng công nghiệp.
4- Kho hàng luôn sẵn nhiều kích thước bạc lót JDB đáp ứng nhu cầu giao hàng nhanh trên toàn quốc.
Bạc lót JDB được gia công từ hợp kim đồng chất lượng cao
Bề mặt được cắm graphite rắn giúp sản phẩm có khả năng tự bôi trơn hiệu quả.
Các hình ảnh trên thể hiện rõ cấu tạo graphite bên trong bạc, bề mặt gia công chính xác và đa dạng kích thước thực tế.
Sản phẩm luôn được kiểm tra trước khi xuất kho nhằm đảm bảo độ chính xác kích thước và chất lượng vật liệu.
Kho hàng luôn có sẵn nhiều kích thước bạc lót JDB, đáp ứng nhanh nhu cầu của khách hàng trong các ngành công nghiệp khác nhau.
🧱 Vật liệu chế tạo bạc lót
Bạc lót JDB được chế tạo từ hợp kim đồng CuZn24Al6, kết hợp với graphite rắn được cắm trực tiếp vào thân bạc.
Thành phần chính:
- Đồng (Cu): Tăng độ bền và khả năng dẫn nhiệt
- Kẽm (Zn): Tăng độ cứng và chống mài mòn
- Nhôm (Al): Cải thiện khả năng chịu tải
- Graphite: Tự bôi trơn, giảm ma sát
Nhờ cấu trúc này, bạc có thể hoạt động ổn định mà không cần dầu mỡ trong thời gian dài.
🛠️ Hướng dẫn lắp đặt bạc lót
- Làm sạch lỗ lắp
- Kiểm tra dung sai
- Ép bạc đúng kỹ thuật
- Không đóng trực tiếp bằng búa
⚠️ Lưu ý khi sử dụng bạc lót
- Không vượt tải
- Tránh bụi bẩn
- Kiểm tra định kỳ
🔧 Bảo trì bạc lót
- Kiểm tra khe hở
- Vệ sinh trục
- Thay bạc khi mòn
📦 Nhận Gia Công Theo Yêu Cầu bạc lót JDB
Chúng tôi nhận:
✔ Gia công theo bản vẽ
✔ Sản xuất kích thước đặc biệt
✔ Cung cấp số lượng lớn
✔ Tư vấn kỹ thuật miễn phí
🧠 FAQ (Câu hỏi thường gặp)
Bạc lót JDB có cần bôi trơn không?
Không cần, graphite giúp tự bôi trơn.
Bạc JDB chịu nhiệt bao nhiêu?
Từ -40°C đến 300°C.
Có gia công theo yêu cầu không?
Có.
