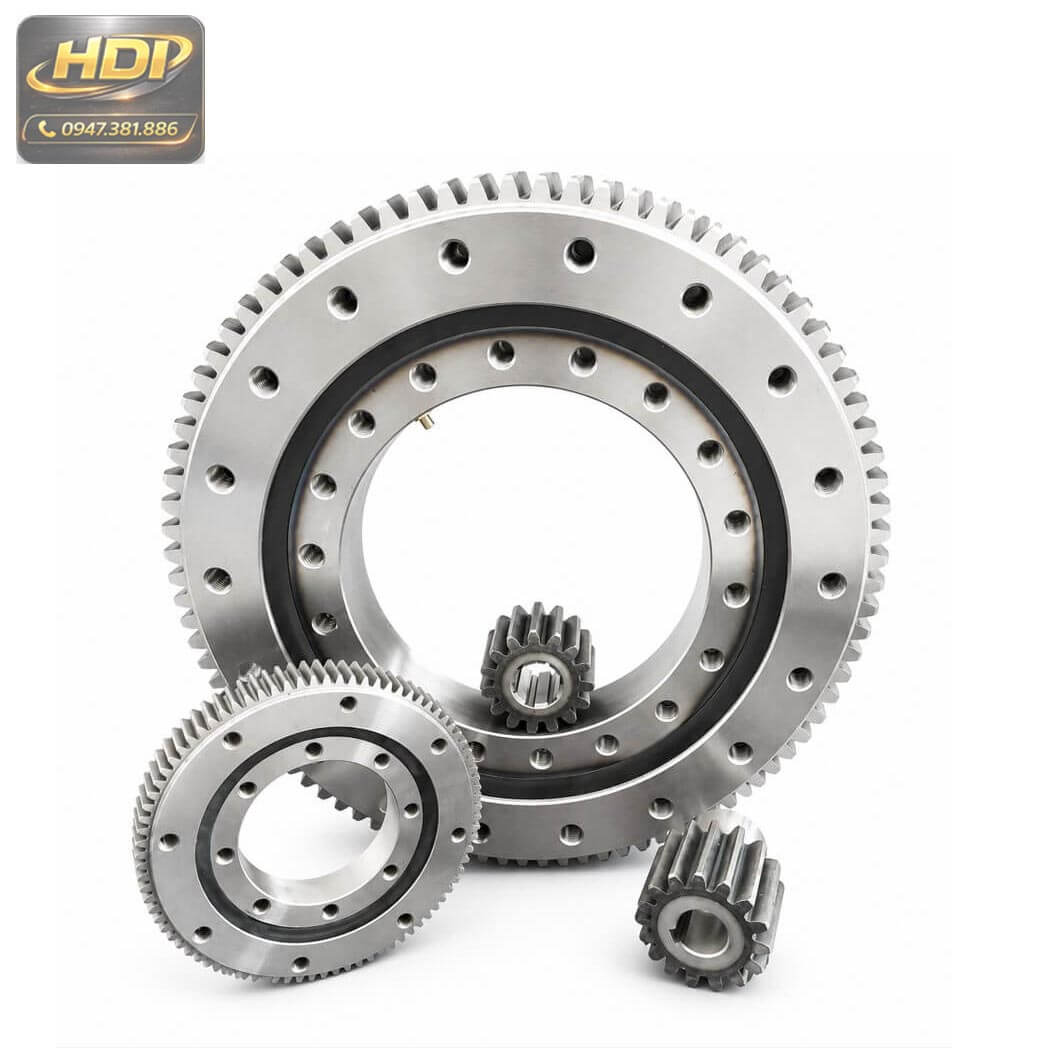

Tổng Hợp Vòng Bi Mâm Xoay Răng Ngoài Series 011 / 012

🔩 Vòng Bi Mâm Xoay Răng Ngoài Series 011 / 012 là gì?

Vòng bi mâm xoay răng ngoài Series 011 / 012 là dòng slewing bearing răng ngoài (hay external gear slewing ring) chuyên dụng cho các kết cấu bệ máy công nghiệp đòi hỏi sự kết hợp đồng bộ giữa năng lực chịu tải trọng đa hướng khổng lồ và cơ chế truyền động chủ động bằng bánh răng.

Đây là dòng vòng bi mâm xoay răng ngoài công nghiệp xương sống, được các kỹ sư ưu tiên lựa chọn hàng đầu trong các giải pháp tự động hóa, chế tạo máy, đồ gá cơ khí chính xác, thiết bị nâng hạ và máy công trình siêu trường siêu trọng hiện đại.

Khác biệt hoàn toàn với kết cấu quay tự do của dòng mâm xoay không răng hoặc cơ chế khép kín của dòng răng trong, dòng vòng bi mâm xoay răng ngoài được tích hợp hệ thống vành răng truyền động cắt CNC thô trực tiếp ở vành ngoài thân phôi thép.

Thiết kế mở này giúp nhông bánh răng chủ động của motor giảm tốc hành tinh, động cơ bước, servo hoặc mô-tơ thủy lực ăn khớp trực tiếp gọn gàng, tạo cơ năng chuyển động xoay mạnh mẽ, chính xác mà không cần thông qua các bộ truyền động đai xích rời cồng kềnh.

⚙️ Phân loại phân khúc và Dải thông số Module mâm xoay răng ngoài dòng 011 / 012

Để phục vụ tối ưu cho mọi bản vẽ thiết kế bệ máy từ thiết bị mini phòng thí nghiệm cho đến các công trình bến cảng hạng nặng, dòng sản phẩm này sở hữu dải đường kính ngoài cực rộng từ D135mm đến D1940mm. Tại kho hàng Hoàng Đăng Industrial, chúng tôi đồng bộ hóa hệ thống sản phẩm và hỗ trợ kỹ sư tra cứu, quy đổi mã bạc đạn mâm xoay theo 3 phân khúc cốt lõi:

• Vòng bi mâm xoay răng ngoài mini (Mã 011.10.100 – 011.10.180): Đường kính ngoài từ 135mm – 234mm, sử dụng hệ răng mịn Module M2 (số răng từ 70 – 120 răng). Giải pháp lý tưởng cho mâm xoay robot tải nhẹ, thiết bị y tế và bàn xoay trưng bày sản phẩm tự động quảng cáo.
• Vòng bi mâm xoay răng ngoài hạng trung (Mã 011.20.200 – 011.25.450): Đường kính từ 280mm – 543mm, tích hợp vành răng tiêu chuẩn Module M3, M4, M5, M6. Chuyên dụng cho hệ thống băng tải xoay phân loại, máy đóng gói bao bì tự động và đồ gá hàn xoay thông minh.
• Vòng bi mâm xoay răng ngoài tải nặng (Mã 011.30.500 – 012.45.1800): Đường kính cực đại từ 602mm lên đến 1940mm, sử dụng bánh răng thô bản rộng chịu lực vặn cực lớn Module từ M5 đến M16, đi kèm hệ lỗ định vị dày đặc (lên đến 45 lỗ ren cường lực M16 – M24). Ứng dụng bắt buộc cho xe cẩu tự hành, cẩu tháp cảng biển, máy xúc đào và tua-bin gió.

Nhờ kết cấu chịu tải cường lực phối hợp cùng quy trình xử lý nhiệt luyện nhiệt nghiêm ngặt, dòng external gear slewing bearing này có khả năng triệt tiêu hoàn toàn các ứng lực phá hủy đè nặng hướng trục, lực đẩy ngang hướng kính và đặc biệt là hệ số mô-men lật (Overturning Moment) bệ máy.

Hoàng Đăng Industrial cam kết phân phối sản phẩm chính hãng đầy đủ giấy tờ chứng chỉ, hỗ trợ cung cấp file bản vẽ CAD 2D mâm xoay răng ngoài giúp kỹ sư tính toán chính xác khoảng cách vòng chia (De) và tỷ số truyền động ăn khớp thực tế của bệ máy.

---

⚙️ Đặc điểm kỹ thuật vượt trội của dòng mâm xoay răng ngoài Series 011 / 012

Hệ thống vòng bi mâm xoay răng ngoài Series 011 / 012 được thiết kế theo tiêu chuẩn công nghiệp nặng, đóng vai trò là giải pháp liên kết lực và truyền động cốt lõi cho các cơ cấu máy có kích thước từ nhỏ gọn đến khổng lồ. Sản phẩm sở hữu những đặc tính kỹ thuật đột phá, đáp ứng các tiêu chuẩn khắt khe trong chế tạo máy:

• Dải đường kính hình học cực rộng: Phân phối dồi dào các model có đường kính ngoài từ D135mm đến D1940mm. Sự đa dạng này cho phép kỹ sư dễ dàng quy đổi thông số bạc đạn mâm xoay và ứng dụng linh hoạt cho cả robot mini lẫn bệ cẩu trục bến cảng hạng nặng.
• Ăn khớp trực tiếp, tối ưu lực kéo: Hệ thống vành răng ngoài được cắt răng CNC chính xác, cho phép các nhông bánh răng chủ động của motor ăn khớp trực tiếp. Cơ chế này loại bỏ hoàn toàn tổn hao công suất và đơn giản hóa việc tính toán tỷ số truyền động cho bệ máy.
• Đa dạng dải Module bánh răng ngoài: Hỗ trợ trọn bộ cấu hình từ răng mịn Module M2 đến hệ răng thô cường lực Module M16. Bản rộng và vành răng lớn giúp mâm xoay chịu được xung lực xoắn vặn và momen kéo cực đại từ các động cơ giảm tốc công suất cao.
• Năng lực triệt tiêu ứng lực phá hủy đỉnh cao: Kết cấu lòng rãnh bi gia cường đặc biệt giúp mâm xoay phân bổ ứng lực đều, chịu đồng thời lực nén hướng trục tĩnh/động, lực đẩy ngang hướng kính và đặc biệt là hệ số mô-men lật (Overturning Moment) ở mức siêu tải.
• Liên kết cơ khí siêu cứng vững: Hệ thống lỗ bắt vít định vị được bố trí đồng đều với số lượng lỗ dày đặc (từ 8 lỗ đến 45 lỗ lắp đặt tùy mã model), sử dụng dải ren lớn từ M8, M14, M16, M20 cho đến M24, đảm bảo toàn bộ vành mâm xoay gá chặt tuyệt đối vào bệ máy.
• Phôi thép đúc khối chất lượng quốc tế: Chế tạo hoàn toàn từ các mác thép hợp kim gia cường có độ bền mỏi lý tưởng như 50Mn hoặc 42CrMo, giúp chống nứt gãy cơ học xuất sắc dưới áp lực làm việc khắc nghiệt ca kíp hằng ngày.
• Tôi cứng rãnh bi cao tần nghiêm ngặt: Bề mặt rãnh chạy bi bên trong được xử lý nhiệt luyện nghiêm ngặt đạt độ cứng tối ưu 55 ~ 62 HRC, lớp tôi cứng sâu giúp chống chịu mài mòn hoàn hảo và loại bỏ hoàn toàn nguy cơ lún rãnh lăn, rơ lắc cơ cấu.
• Kiểm soát độ đảo hình học tuyệt đối: Quá trình gia công CNC cấp chính xác cao giúp kiểm soát chặt chẽ độ đảo mặt đầu và hướng kính vòng chia bánh răng, đảm bảo quỹ đạo chuyển động tròn luôn láng mịn, đồng tâm và triệt tiêu rung động.
• Hệ thống phớt bảo vệ và cổng bôi trơn tiện lợi: Tích hợp phớt làm kín cao su chuyên dụng ngăn chặn triệt tiêu cát bụi công trình xâm nhập vào lòng bi. Hệ thống cổng vú mỡ bố trí sẵn giúp kỹ sư dễ dàng bơm mỡ bôi trơn tái bảo trì định kỳ mà không cần rã máy.

Sự phối hợp đồng bộ giữa nền tảng vật liệu phôi thép gia cường cường lực và độ chính xác gia công CNC và vành răng ngoài giúp dòng mâm xoay răng ngoài Series 011 / 012 trở thành lựa chọn hàng đầu, mang lại hiệu suất truyền động tối ưu nhất cho các doanh nghiệp cơ khí và tự động hóa.

---

---

📐 Thông số kỹ thuật mâm xoay răng ngoài Series 011 / 012

---

📏 Cách chọn đúng kích thước và thông số vòng bi mâm xoay răng ngoài

Đối với các hệ thống truyền động xoay công nghiệp, việc lựa chọn đúng kích thước và cấu hình vành răng của vòng bi mâm xoay răng ngoài đóng vai trò quyết định đến độ an toàn của kết cấu, giúp hệ thống vận hành láng mịn hành trình và tối ưu hóa công suất của motor bệ máy.

Quá trình tính toán bản vẽ thiết kế hoặc lựa chọn linh kiện thay thế cơ khí đòi hỏi kỹ sư phải rà soát nghiêm ngặt các tiêu chí kỹ thuật chuyên sâu sau:

• Tính toán biểu đồ tải trọng và hệ số mô-men lật: Đây là bước sống còn trong thiết kế bệ máy. Kỹ sư cần xác định chính xác lực nén hướng trục tĩnh/động, lực đẩy ngang hướng kính và đặc biệt là hệ số mô-men lật (Overturning Moment) tác động lên mặt phẳng quay. Dòng mâm xoay răng ngoài Series 011 / 012 cung cấp kết cấu rãnh bi gia cường chịu lực cực kỳ kiên cố dưới mọi áp lực đè nặng.
• Lựa chọn theo dải đường kính hình học (D): Phụ thuộc vào không gian bố trí kết cấu của bệ máy, bạn có thể chọn các dải đường kính ngoài linh hoạt từ D135mm đến D1940mm. Việc này giúp dễ dàng quy đổi thông số bạc đạn mâm xoay tương thích hoàn hảo với khung bệ đỡ máy móc rời.
• Đồng bộ Module bánh răng ngoài và Tỷ số truyền: Cần rà soát kỹ biên dạng răng và dải Module ăn khớp từ răng mịn Module M2 đến hệ răng thô tải nặng Module M16. Việc chọn đúng cấu hình Module răng giúp quá trình ăn khớp với nhông răng chủ động của motor diễn ra trơn tru, hạn chế mòn vẹt răng và tính toán chính xác tỷ số truyền lực kéo.
• Tương thích công suất motor và hộp số giảm tốc: Công suất và momen xoắn của motor giảm tốc hành tinh, động cơ servo hoặc mô-tơ thủy lực phải đồng bộ với kích thước và vành răng lớn của mâm xoay để cơ cấu truyền lực khỏe khoắn, không bị bó cứng răng hoặc quá tải mỏi động cơ.
• Rà soát tọa độ hệ lỗ định vị và hệ ren bắt vít: Khảo sát chính xác khoảng cách tâm lỗ bắt vít vành trong (D2), vành ngoài (D1), chiều cao tổng (H) và chiều cao vành răng (H1) để gá lắp đồng tâm tuyệt đối. Dòng Series 011/012 hỗ trợ đa dạng kết cấu từ 8 lỗ đến 45 lỗ lắp đặt siết lực sử dụng hệ ren cường lực kéo từ M8 đến M24.
• Yêu cầu về chu kỳ hoạt động và tốc độ vòng quay: Các hệ thống băng tải phân loại chạy liên tục hằng ngày hoặc đồ gá xoay lật cần lập trình vị trí chính xác cao nên ưu tiên các mã model được gia công CNC cấp chính xác cao để triệt tiêu hoàn toàn độ rơ lắc cơ học và độ đảo mặt đầu.
• Thích ứng môi trường làm việc thực tế: Với các thiết bị vận hành ngoài trời, bến cảng chịu mưa nắng hoặc bụi cát công trình (như cẩu tháp, xe cẩu tự hành), nên ưu tiên các model đúc từ phôi thép hợp kim cao cấp 50Mn hoặc 42CrMo được xử lý nhiệt tôi cao tần rãnh bi (55 – 62 HRC) có phớt làm kín nitrile bảo vệ nghiêm ngặt.
• Các model vòng bi mâm xoay răng ngoài phổ biến gồm:

💡 Nếu bạn đang lên phương án thiết kế và chưa xác định được mã sản phẩm tối ưu, hãy kết nối ngay với chúng tôi. Hoàng Đăng Industrial hỗ trợ tính toán tải trọng, tư vấn lựa chọn model và cung cấp bản vẽ kỹ thuật hoàn toàn miễn phí. Click ngay Liên hệ nhận tư vấn kỹ thuật hoặc Hotline/Zalo: 0947 381 886!

---

🧩 Cấu tạo chi tiết vòng bi mâm xoay răng ngoài

Vòng bi mâm xoay răng ngoài được cấu thành từ nhiều bộ phận cơ khí chính xác giúp đảm bảo khả năng chịu tải, truyền động ổn định và vận hành bền bỉ trong các hệ thống công nghiệp.

Nhờ cấu tạo đồng bộ và gia công chính xác cao, vòng bi mâm xoay răng ngoài Series 011 mang lại khả năng truyền động ổn định, chịu tải tốt và phù hợp cho nhiều hệ thống tự động hóa công nghiệp hiện đại.

1. Vòng trong:
   Là phần liên kết với trục hoặc bệ máy, hỗ trợ định vị và chịu tải trong quá trình vận hành.
2. Vòng ngoài:
   Tích hợp hệ bánh răng truyền động bên ngoài, đồng thời hỗ trợ kết cấu quay và khả năng chịu lực tổng thể.
3. Bi lăn / phần tử lăn:
   Các viên bi thép chịu lực giúp giảm ma sát, hỗ trợ chuyển động quay ổn định và tăng độ bền hoạt động.
4. Khối cách bi:
   Giữ khoảng cách đồng đều giữa các viên bi, hạn chế va chạm và giúp chuyển động mượt hơn.
5. Lỗ lắp trong / ngoài:
   Hệ lỗ bắt vít được gia công chính xác để hỗ trợ lắp đặt và căn chỉnh dễ dàng với bệ máy.
6. Phớt làm kín:
   Ngăn bụi bẩn, nước và tạp chất xâm nhập vào bên trong vòng bi, giúp tăng tuổi thọ sử dụng.
7. Chốt bịt / chốt chặn:
   Dùng để cố định kết cấu bên trong và hỗ trợ quá trình lắp ráp, bảo trì vòng bi.
8. Răng bánh răng:
   Hệ răng ngoài được gia công CNC chính xác giúp ăn khớp ổn định với motor hoặc hộp số truyền động.
9. Lỗ bơm mỡ:
   Hỗ trợ tra mỡ định kỳ giúp giảm ma sát và duy trì khả năng vận hành ổn định lâu dài.

---

🔄 Nguyên lý hoạt động và Cơ chế truyền động dòng mâm xoay răng ngoài 011 / 012

Hệ thống vòng bi mâm xoay răng ngoài Series 011 / 012 vận hành dựa trên cơ chế truyền động ăn khớp trực tiếp thông qua vành nhông răng được cắt CNC sắc nét trên thân phôi thép đúc [1]. Khi động cơ (motor giảm tốc hành tinh, động cơ bước servo hoặc mô-tơ thủy lực công suất lớn) kích hoạt nhông chủ động quay, lực xoắn kéo vặn sẽ tác động trực tiếp vào vành răng ngoài để tạo cơ năng chuyển động xoay mạnh mẽ, đồng bộ cho toàn bộ bệ máy phía trên.

Đây là nguyên lý liên kết lực và truyền tải tối ưu nhất trong các hệ thống slewing ring công nghiệp, giúp bệ máy vừa có khả năng quỹ đạo quay láng mịn hành trình, vừa triệt tiêu ứng lực phá hủy đè nặng trong cùng một cụm cơ khí gọn gàng.

• Ăn khớp trực tiếp hệ Module đa dạng: Bánh răng nhông chủ động của động cơ ăn khớp trực tiếp vào vənh răng ngoài dải rộng từ răng mịn Module M2 đến hệ răng thô cường lực Module M16. Bản vành răng siêu rộng giúp truyền tải mô-men lực kéo ở mức tối đa, triệt tiêu hoàn toàn hiện tượng trượt hành trình và đơn giản hóa việc tính toán tỷ số truyền động.
• Chu kỳ chuyển động tuần hoàn giảm ma sát: Hệ thống hạt bi thép chịu lực cường độ cao chuyển động tuần hoàn liên tục dọc theo rãnh lăn đã qua quy trình tôi cao tần. Cơ cấu này giúp giảm thiểu ma sát xuống mức tối đa, hỗ trợ vành mâm chịu đồng thời lực đè hướng trục tĩnh/động cực đại, lực đẩy ngang hướng kính và hệ số mô-men lật (Overturning Moment) bệ máy.
• Phân bổ ứng lực bệ máy đồng tâm lý tưởng: Kết cấu vành trong (bắt cố định bệ đỡ máy) và vành ngoài (v vành răng quay tự do liên kết cụm tải) được gia công cơ khí chính xác với độ đồng tâm hình học hoàn hảo, giúp mọi ứng lực đè nặng từ công trình được phân bổ đều lên toàn bộ hệ bi chịu lực.
• Quay láng mịn, hạn chế tối đa sai số hành trình: Với khe hở kỹ thuật hướng trục và hướng kính được kiểm soát khắt khe bằng máy CNC tiên tiến (tiêu chuẩn đạt từ 0.04 ~ 0.20 mm tùy mã model), mâm xoay vận hành cực kỳ mượt mà, triệt tiêu hoàn toàn xung động rung lắc có hại cho khung bệ.
• Duy trì hiệu suất làm việc cường độ cao liên tục: Nhờ hệ thống phớt cao su làm kín nitrile (NBR) bảo vệ nghiêm ngặt lòng bi, mỡ chịu nhiệt chịu tải công nghiệp luôn được giữ ổn định bên trong, ngăn chặn bụi cát dính vào khe răng, giúp hệ vành mâm duy trì chu kỳ hoạt động liên tục nhiều ca liên tiếp ngoài trời.
• Tinh giản và thu gọn kết cấu cơ khí: Cơ chế vành răng ngoài cho phép kết nối trực tiếp gọn gàng với cụm hộp số tải nặng hoặc motor điều khiển, giảm tối đa số lượng chi tiết truyền động trung gian cồng kềnh (trục quay phụ, nhông xích rời), từ đó tối ưu diện tích bệ máy và nâng cao hiệu quả vận hành tổng thể.

Có thể khẳng định, sự phối hợp hoàn hảo giữa cơ chế ăn khớp răng ngoài chính xác và năng lực chịu lực cường lực vững chắc giúp dòng vòng bi mâm xoay răng ngoài Series 011 / 012 mang lại giải pháp cơ khí tối ưu nhất, phục vụ trọn vẹn từ các mô hình tự động hóa nhẹ cho đến các kết cấu máy công trình siêu trường siêu trọng.

---

📌 Khi nào nên sử dụng vòng bi mâm xoay răng ngoài Series 011 / 012?

Dòng vòng bi mâm xoay răng ngoài (external gear slewing ring) là giải pháp cơ khí tối ưu nhất khi bài toán thiết kế bệ máy của bạn đòi hỏi một cơ cấu vừa có khả năng chịu tải trọng tháp quay khổng lồ, vừa cần cơ chế truyền lực chủ động khỏe khoắn. Kỹ sư chế tạo và bộ phận thu mua dự án nên ưu tiên lựa chọn dòng linh kiện tích hợp nhông răng này trong các trường hợp kỹ thuật sau:

• Khi cần cơ cấu truyền động nhông răng ăn khớp trực tiếp: Thích hợp khi thiết kế bệ máy yêu cầu tinh giản không gian, loại bỏ hoàn toàn các bộ truyền đai xoắn hay nhông xích rời cồng kềnh. Hệ vành răng ngoài dải Module rộng từ M2 đến M16 cho phép kết nối trực tiếp với nhông chủ động của motor giảm tốc hành tinh hoặc động cơ servo để dễ dàng tính toán tỷ số truyền động.
• Khi kết cấu bệ máy liên tục chịu mô-men lật lớn: Phù hợp khi tháp quay hoặc bệ đỡ đè nặng áp lực lớn hướng trục, lực đẩy ngang hướng kính và đặc biệt là hệ số mô-men lật (Overturning Moment) cao. Dòng Series 011 / 012 cung cấp kết cấu rãnh bi tôi cứng cao tần giúp bệ máy luôn kiên cố, triệt tiêu hoàn toàn rủi ro nứt nẻ cơ học.
• Đòi hỏi quỹ đạo chuyển động tròn láng mịn hành trình: Khi hệ thống yêu cầu độ đồng tâm hình học tuyệt đối, vận hành mượt mà với độ đảo mặt đầu cực thấp (tiêu chuẩn 0.15 mm) nhằm hạn chế tối đa xung động rung lắc và sai số hành trình trong suốt quá trình chạy máy ca kíp.
• Khi thiết kế sử dụng hệ bulong định vị cường lực đa điểm: Bản vẽ khung bệ máy đòi hỏi sự liên kết siêu cứng vững bằng hệ thống lỗ bắt vít taro ren dày đặc (từ 8 lỗ cho đến 45 lỗ định vị tùy mã model), sử dụng dải ren kéo lớn từ M8, M14, M16 đến M24 nhằm phân bổ đều ứng lực toàn vành.
• Môi trường vận hành khắc nghiệt ngoài trời hoặc cường độ cao: Thích hợp cho các thiết bị chạy liên tục nhiều giờ ngoài công trường, bến cảng chịu nắng mưa hoặc bụi cát dính bám (như cẩu tháp, xe cẩu tự hành, máy xúc đào). Linh kiện đúc phôi thép hợp kim cao cấp 50Mn/42CrMo kết hợp phớt cao su nitrile sẽ bảo vệ lòng bi một cách nghiêm ngặt.
• Ứng dụng trực tiếp cho các thiết bị tự động hóa mũi nhọn: Giải pháp xương sống bắt buộc phải có cho các hệ thống mâm quay phân loại băng tải, bàn xoay phân độ CNC chính xác cao, khớp cơ sở cánh tay robot công nghiệp tải lớn và đồ gá máy hàn xoay tự động.
• Yêu cầu quy trình bảo trì, bảo dưỡng nhanh chóng gọn gàng: Khi nhà xưởng cần tối giản thời gian dừng máy sửa chữa. Thiết kế lộ vành răng ngoài giúp kỹ sư dễ dàng kiểm tra độ mòn biên dạng răng, đồng thời hệ thống cổng vú mỡ bố trí sẵn hỗ trợ tra mỡ bôi trơn tái bảo trì định kỳ một cách cực kỳ thuận tiện mà không cần rã máy.

Có thể khẳng định, việc ứng dụng đúng dòng vòng bi mâm xoay răng ngoài Series 011 / 012 không chỉ giải quyết triệt để bài toán liên kết ứng lực bệ máy an toàn, mà còn giúp doanh nghiệp tối ưu hóa hiệu suất cơ khí của động cơ điều khiển, nâng cao độ bền của công trình và cắt giảm chi phí thay thế vật tư đắt đỏ về lâu dài.

---

🏭 Ứng dụng thực tế toàn diện của vòng bi mâm xoay răng ngoài Series 011 / 012

Nhờ sở hữu kết cấu siêu cường lực đúc phôi khối kết hợp cùng hệ thống vành bánh răng truyền động trực tiếp, dòng vòng bi mâm xoay răng ngoài Series 011 / 012 đã trở thành linh kiện truyền động bệ máy xương sống trong rất nhiều ngành công nghiệp mũi nhọn.

Với dải kích thước tổng lực từ D135mm đến D1940mm cùng hệ răng ăn khớp đa dạng từ Module M2 đến Module M16, giải pháp mâm xoay này đáp ứng trọn vẹn từ các cơ cấu mini chính xác cho đến bệ máy khổng lồ:

• Bàn xoay phân độ CNC và đồ gá cơ khí: Tích hợp trong các cơ cấu bàn quay phay, cắt CNC, đồ gá gia công lật phôi yêu cầu độ chính xác hành trình cực kỳ khắt khe, đảm bảo phôi mẫu không bị rơ lệch hay sai số tọa độ dưới áp lực cắt gọt cơ khí nặng. (Ứng dụng phổ biến của Mâm xoay răng ngoài mini và dòng trung).
• Khớp cơ sở cánh tay robot công nghiệp: Làm bệ đỡ xoay nền tảng cho robot tự động hóa, tay gắp gá hàn ô tô, robot bốc xếp Pallet trong các dây chuyền sản xuất nhờ ưu điểm phản hồi hành trình nhanh và chịu ứng lực mô-men kéo vặn cực tốt.
• Đồ gá máy hàn xoay tự động: Hỗ trợ chuyển động quay tròn đồng tâm lý tưởng cho các bàn hàn thông minh công nghiệp, giúp vệt tiếp xúc của mối hàn đạt độ láng mịn, đồng đều tuyệt đối và nâng cao năng suất nhà xưởng.
• Cần cẩu xoay và cẩu tháp công trình: Làm bệ đỡ truyền động trực tiếp cho cẩu tháp xây dựng, xe cẩu tự hành, cẩu xoay bờ bến cảng và thiết bị nâng chuyển hàng hóa container. Hệ vành răng bản rộng chịu lực giúp cần cẩu vươn xa gắp hàng chục tấn hàng mà bệ xoay vẫn kiên cố trước hệ số mô-men lật (Overturning Moment) cực đại. (Ứng dụng độc quyền của Vòng bi mâm xoay răng ngoài tải nặng).
• Máy công trình và thiết bị khai khoáng: Ứng dụng làm mâm xoay cơ sở liên kết cabin cho máy xúc đào, xe khoan nhồi cọc xi măng công trình, thiết bị đào hầm chuyên dụng liên tục chịu áp lực va đập và độ mài mòn cơ học rất lớn.
• Dây chuyền dán nhãn và đóng gói tự động: Nằm trong cơ cấu mâm xoay phân loại sản phẩm, máy đóng gói bao bì màng co tốc độ cao, bồn khuấy trộn công nghiệp tải trung đòi hỏi chu kỳ làm việc liên tục nhiều ca kíp hằng ngày. (Ứng dụng cốt lõi của Mâm xoay răng ngoài hạng trung).
• Ngành năng lượng tái tạo tầm trung: Tích hợp trong cơ cấu điều hướng hướng gió (Yaw Bearing) của tua-bin gió hoặc hệ thống giàn giá đỡ tấm pin năng lượng mặt trời tự động xoay theo hướng nắng để tối ưu hóa hiệu suất phát điện.
• Bàn xoay trưng bày quảng cáo mini: Ứng dụng trong các cơ cấu mâm quay giới thiệu sản phẩm tự động tại showroom ô tô, quầy trình diễn sự kiện, bàn xoay quảng cáo tải nhẹ yêu cầu vận hành siêu êm ái, giảm thiểu hoàn toàn tiếng ồn.
• Hệ thống radar và thiết bị điều hướng chuyên dụng: Làm mâm quay điều khiển cho tháp anten viễn thông, đài rada quét quân sự, bệ phóng camera giám sát tầm xa cần lập trình góc quay chính xác tuyệt đối và triệt tiêu độ rơ lắc hình học.

Có thể khẳng định, sự linh hoạt trong cấu hình module bánh răng cùng năng lực chịu ứng lực bệ máy vững chắc giúp vòng bi mâm xoay răng ngoài Series 011 / 012 trở thành mắt xích vàng kết nối động cơ điều khiển với các hệ thống cơ khí, mang lại hiệu quả vận hành tối ưu nhất cho các dây chuyền sản xuất hiện đại.

---

🖼️ Một Số Hình Ảnh Thực Tế Sản Phẩm vòng bi mâm xoay răng ngoài

---

🎬 Video vòng bi mâm xoay răng ngoài Series 011/012

Video thực tế vòng bi mâm xoay răng ngoài Series 011 / 012

---

⭐ Ưu điểm vượt trội của dòng vòng bi mâm xoay răng ngoài Series 011 / 012

So với các cơ cấu truyền động xoay truyền thống, việc ứng dụng dòng vòng bi mâm xoay răng ngoài Series 011 / 012 mang lại những lợi thế cạnh tranh tuyệt đối về cả hiệu suất truyền lực, độ bền cơ học và tính kinh tế lâu dài cho doanh nghiệp:

• Hiệu suất truyền tải lực kéo đạt mức tối đa: Nhờ hệ thống vành răng ngoài dải Module rộng từ răng mịn M2 đến răng thô siêu tải M16 ăn khớp trực tiếp với nhông động cơ, hệ thống đạt hiệu suất truyền tải gần như tuyệt đối. Cơ chế truyền động trực tiếp này loại bỏ hoàn toàn hiện tượng trượt hành trình hay hao tổn công suất như khi dùng dây đai, xích truyền động rời cồng kềnh.
• Đảm bảo an toàn tuyệt đối trước hệ số mô-men lật: Lợi thế lớn nhất của dòng mâm xoay Series 011 / 012 là năng lực chống chịu lực đè hướng trục lớn và hệ số mô-men lật (Overturning Moment) bệ máy vô cùng kiên cố. Kết cấu phôi thép hợp kim 50Mn/42CrMo gia cường giúp bệ máy luôn vững chắc, triệt tiêu hoàn toàn rủi ro nứt nẻ cơ học dưới áp lực tải nặng liên tục hằng ngày.
• Tinh giản kết cấu bệ máy, tiết kiệm không gian: Việc tích hợp vành bánh răng trực tiếp lên thân vòng bi phẳng dẹt giúp các kỹ sư cơ khí loại bỏ được rất nhiều linh kiện trung gian phức tạp (trục quay phụ, nhông xích rời, gối đỡ phụ). Nhờ đó, tổng thể kết cấu bệ máy được thu gọn đáng kể diện tích lắp đặt, giảm tải trọng bản thân và tiết kiệm rất nhiều chi phí vật tư gia công.
• Khả năng chịu mỏi và chống mài mòn xuất sắc: Quy trình tôi cứng cao tần rãnh chạy bi bên trong đạt độ cứng lý tưởng 55 ~ 62 HRC giúp sản phẩm miễn nhiễm trước hiện tượng lún rãnh bi hay mài mòn cơ học. Thiết bị có thể vận hành ổn định liên tục cường độ cao trong môi trường khắc nghiệt ngoài trời hoặc bến cảng mà không bị giảm cấp chính xác.
• Lắp đặt nhanh chóng, quy trình bảo trì thuận tiện: Thiết kế hệ thống lỗ bắt vít taro ren tiêu chuẩn cường lực đa điểm (từ 8 lỗ đến 45 lỗ lắp đặt hệ ren M8 – M24) giúp kỹ sư dễ dàng gá đặt định vị đồng tâm tuyệt đối vào khung bệ máy. Khối tích hợp cổng vú mỡ tra mỡ bôi trơn bố trí sẵn hỗ trợ tái bảo dưỡng định kỳ cực kỳ nhanh chóng mà không cần rã máy.
• Quỹ đạo chuyển động tròn láng mịn hành trình: Quá trình gia công CNC cấp chính xác cao kiểm soát chặt chẽ sai số hình học, giúp cơ cấu tháp quay vận hành mượt mà, triệt tiêu tiếng ồn gầm rú gầm rú trong nhà xưởng và hạn chế tối đa xung động rung lắc có hại cho hệ khung bệ đỡ máy móc.

Có thể khẳng định, sự hội tụ đầy đủ các ưu điểm về năng lực chịu tải trọng bệ máy kiên cố, khả năng truyền động ăn khớp mạnh mẽ và dải cấu hình Module linh hoạt giúp vòng bi mâm xoay răng ngoài Series 011 / 012 trở thành giải pháp kỹ thuật tối ưu, nâng cao hiệu quả hoạt động tổng thể cho mọi thiết bị công nghiệp hiện đại.

---

🔍 So sánh vòng bi mâm xoay răng ngoài với các dòng mâm xoay phổ biến

Mỗi dòng vòng bi mâm xoay công nghiệp sở hữu kết cấu hình học và cơ chế truyền động riêng biệt nhằm tối ưu hóa cho từng bài toán thiết kế thực tế. Việc hiểu rõ sự khác biệt giữa mâm xoay răng ngoài, răng trong, phẳng không răng và mâm xoay con lăn chéo (bi côn) sẽ giúp kỹ sư lựa chọn đúng giải pháp kỹ thuật tốt nhất cho bệ máy.

Tổng kết lại, trong các dòng sản phẩm trên, vòng bi mâm xoay răng ngoài luôn là lựa chọn phổ biến hàng đầu nhờ tính linh hoạt cao trong lắp đặt, khả năng truyền động trực tiếp khỏe khoắn và dải kích thước đa dạng đáp ứng hoàn hảo cho đa số hệ thống tự động hóa công nghiệp hiện nay.

---

🧱 Vật liệu chế tạo và Tiêu chuẩn nhiệt luyện dòng mâm xoay răng ngoài Series 011 / 012

Đối với một hệ thống vòng bi mâm xoay răng ngoài (external gear slewing ring), nền tảng vật liệu phôi và công nghệ xử lý luyện kim là yếu tố cốt lõi quyết định đến hệ số an toàn kết cấu và tuổi thọ vận hành của bệ máy. Tại kho hàng Hoàng Đăng Industrial, mọi sản phẩm thuộc dòng Series 011 / 012 đều tuân thủ các quy chuẩn vật liệu nghiêm ngặt, đáp ứng giới hạn bền kéo ở mức tối đa:

• Thép hợp kim gia cường 50Mn: Được ứng dụng đúc phôi nguyên khối cho cả vành trong và vành ngoài của các model thuộc phân khúc mini và hạng trung. Mác thép này sở hữu giới hạn bền kéo cao, khả năng chống biến dạng xuất sắc, giúp kỹ sư dễ dàng tính toán cơ cấu bệ máy vận hành liên tục ca kíp ổn định.
• Thép cường lực cao cấp 42CrMo: Đây là dòng thép hợp kim Crôm – Molypden đặc chủng, chuyên dùng để chế tạo cho các model phân khúc tải nặng khổng lồ (đường kính ngoài trên 1 mét). Vật liệu này mang lại năng lực chống nứt gãy cơ học vượt trội, chịu được hệ số mô-men lật (Overturning Moment) ở mức siêu tải khi thiết bị nâng hạ vươn cần vặn xoắn.
• Phần tử lăn (Bi thép carbon chịu lực): Hệ thống hạt bi thép lăn chuyển động tuần hoàn trong lòng mâm xoay được sản xuất từ dòng thép carbon chịu tải cao cấp, gia công mài bóng CNC chính xác, giúp triệt tiêu ma sát tiêu hao và phân bổ đều ứng lực đè từ tháp quay.
• Công nghệ tôi cứng rãnh lăn cao tần nghiêm ngặt: Bề mặt rãnh chạy bi bên trong bắt buộc phải trải qua quy trình tôi nhiệt luyện cao tần nghiêm ngặt đạt độ cứng lý tưởng từ 55 ~ 62 HRC. Lớp tôi cứng sâu giúp đường lăn bi bền mỏi tuyệt đối, chống mài mòn hoàn hảo và loại bỏ rủi ro lún rãnh bi, rơ lắc cơ cấu.
• Gia công vành răng ngoài CNC Module lớn: Hệ thống răng ngoài dải rộng từ Module M2 đến Module M16 bản rộng được phay răng chính xác bằng máy CNC kỹ thuật cao. Biên dạng răng sắc nét, kiểm soát nghiêm ngặt độ đảo hướng kính vòng chia bánh răng nhằm hạn chế tiếng ồn gầm rú và sai số ăn khớp truyền động.
• Xử lý gia cường độ cứng vành răng ngoài: Đối với các model thuộc nhóm hạng trung và tải nặng, toàn bộ bề mặt bánh răng ngoài tiếp tục được xử lý nhiệt luyện tôi bề mặt, giúp hệ răng chịu lực vặn lớn, ăn khớp khỏe khoắn với nhông bánh răng chủ động của motor giảm tốc mà không lo sứt mẻ răng.
• Phớt làm kín cao su nitrile công nghiệp: Tích hợp hệ thống vòng phớt cao su Nitrile (NBR) chuyên dụng cho môi trường dầu mỡ nhà xưởng. Phớt có độ bền mài mòn cao, giúp giữ mỡ bôi trơn ổn định bên trong lòng mâm và ngăn chặn triệt tiêu cát bụi công trình, nước mưa xâm nhập gây rỉ sét hệ bi.
• Quy chuẩn vát mép cạnh kỹ thuật: Các biên cạnh mặt đầu tiếp xúc của vành mâm được gia công vát mép chuẩn kỹ thuật 1.5 × 45°, loại bỏ hoàn toàn ba via cơ khí sau đúc cắt, đảm bảo độ phẳng tiếp xúc phẳng mịn lý tưởng và giúp kỹ sư dễ dàng định vị gá lắp bulong siết lực hệ từ M8 đến M24 vào bệ máy.

Nhờ sự kết hợp đồng bộ giữa giải pháp vật liệu thép hợp kim đúc khối cao cấp và quy trình kiểm định chất lượng rãnh bi, vành răng nghiêm ngặt, dòng vòng bi mâm xoay răng ngoài Series 011 / 012 đáp ứng tốt yêu cầu quy đổi thông số bạc đạn mâm xoay tương thích hoàn hảo, mang lại hiệu suất truyền động đỉnh cao cho mọi dự án tự động hóa và cơ khí công nghiệp nặng.

---

🛠️ Quy trình hướng dẫn lắp đặt vòng bi mâm xoay răng ngoài tiêu chuẩn kỹ thuật

Đối với các cơ cấu truyền động xoay công nghiệp, việc gá lắp vòng bi mâm xoay răng ngoài Series 011 / 012 đòi hỏi độ chính xác hình học cực kỳ nghiêm ngặt. Quá trình lắp dựng tại nhà xưởng hoặc công trường phải tuân thủ đúng quy trình kỹ thuật cơ khí sau để đảm bảo an toàn tuyệt đối cho toàn bộ hệ thống bệ máy:

Bất kể bạn đang thi công lắp đặt cho một vành mâm xoay robot mini tải nhẹ hay một kết cấu tháp cẩu khổng lồ chịu lực đè hàng chục tấn, các bước triển khai bắt buộc bao gồm:

• Kiểm tra cao độ và độ phẳng của bệ máy: Bệ gá lắp cần được gia công cơ khí láng mịn phẳng mặt, làm sạch hoàn toàn phôi gỉ sắt, dầu mỡ cũ và dị vật. Khung bệ đỡ bắt buộc phải đạt độ cứng vững kết cấu cao nhằm triệt tiêu hoàn toàn hiện tượng vênh trục, lệch tâm hoặc rung lắc dữ dội khi mâm xoay chịu tải nén tĩnh cực đại.
• Xác định chính xác tọa độ hướng lắp vòng bi: Định vị đúng vị trí vành trong (liên kết cứng cố định vào khung bệ máy đỡ) và vành ngoài (v vành răng quay tự do liên kết trực tiếp với cụm tải xoay). Căn chỉnh sao cho hệ thống lỗ lắp đặt đồng tâm tuyệt đối, tránh hiện tượng rơ lắc cơ học.
• Sử dụng hệ bulong cường độ cao tiêu chuẩn: Tùy thuộc vào dải ren của từng model từ M8, M14, M16 cho đến ren khủng M24, bắt buộc kỹ sư phải sử dụng hệ thống bulong cường lực có cấp bền tối thiểu từ 8.8 trở lên (khuyến cáo dùng cấp bền 10.9 đối với phân khúc hạng trung và tải nặng) để chịu ứng lực kéo xoắn vặn lớn.
• Siết lực bulong theo sơ đồ đối xứng hình ngôi sao: Tra bulong vào hệ thống lỗ định vị đa điểm (từ 8 lỗ cho đến 45 lỗ siết lực tùy mã model). Tiến hành siết lực từ từ theo thứ tự đối xứng chéo nhau (sơ đồ hình ngôi sao) bằng cờ lê lực chuyên dụng, giúp phân bổ ứng lực bệ máy và mô-men lật đồng đều lên toàn bộ vành mâm, tránh hiện tượng co ngót vênh rãnh bi.
• Căn chỉnh độ ăn khớp hệ bánh răng ngoài Module lớn: Kiểm tra độ ăn khớp kỹ lưỡng giữa bánh răng chủ động của motor hoặc hộp số giảm tốc với vành răng ngoài Module từ M2 đến Module M16 của mâm xoay. Cần rà soát khoảng cách đường kính vòng chia (De) sao cho vệt tiếp xúc răng đồng đều, hạn chế tình trạng cấn bó răng gây mẻ nhông hoặc khoảng cách quá xa gây rơ lắc, tiếng ồn gầm rú.
• Điều chỉnh và kiểm soát khe hở truyền động: Sử dụng thước lá chuyên dụng đo đạc khe hở hướng trục và hướng kính lòng mâm xoay (tiêu chuẩn kỹ thuật dao động 0.04 ~ 0.20 mm tùy model). Điều chỉnh khe hở ăn khớp phù hợp giúp vành mâm quay tự do trơn tru, không sinh nhiệt và giảm tải tối đa cho hệ thống motor điều khiển.
• Bơm mỡ bôi trơn gia cường trước khi vận hành: Tiến hành bơm mỡ chịu nhiệt, chịu tải áp lực cao công nghiệp chuyên dụng thông qua các cổng lỗ vú mỡ bố trí sẵn trên thân mâm. Vừa bơm vừa quay nhẹ mâm xoay từ từ để lượng mỡ cũ bẩn và không khí tồn đọng được đẩy hết ra ngoài qua mép phớt làm kín nitrile, bảo vệ hệ bi chịu lực tốt nhất.
• Thao tác vận hành chạy thử không tải: Sau khi hoàn tất cơ cấu cơ khí, bắt buộc phải kích hoạt hệ thống chạy rà thử không tải (quay đảo chiều liên tục hằng giờ) nhằm đánh giá độ láng mịn hành trình, giám sát tiếng ồn ăn khớp nhông răng và rà soát độ đồng tâm thực tế trước khi đưa vào chạy tải trọng nặng.
• Thiết lập lịch trình kiểm tra định kỳ sau lắp đặt: Dưới xung lực của mô-men quay liên tục, bulong bệ máy rất dễ bị nới lỏng theo thời gian. Khuyến cáo kỹ thuật cần siết lại toàn bộ hệ bulong định vị sau 100 giờ chạy máy đầu tiên và duy trì lịch kiểm tra định kỳ hệ bôi trơn, tình trạng bánh răng mỗi 3 – 6 tháng để đảm bảo kết cấu luôn vững chắc.

Việc tuân thủ nghiêm ngặt quy trình hướng dẫn lắp đặt kỹ thuật không chỉ giúp dòng vòng bi mâm xoay răng ngoài Series 011 / 012 duy trì năng lực chịu tải đỉnh cao, vận hành láng mịn hành trình, mà còn là giải pháp an toàn tối cao giúp doanh nghiệp dễ dàng quy đổi thông số bạc đạn mâm xoay tương thích hoàn hảo, nâng cao tuổi thọ linh kiện và tối ưu hiệu suất truyền động cho toàn bộ hệ thống công nghiệp.

---

⚠️ Quy trình bảo trì kỹ thuật giúp kéo dài tuổi thọ mâm xoay răng ngoài Series 011 / 012

Đối với các hệ thống máy móc tự động hóa và thiết bị cơ khí hạng nặng, việc thiết lập một quy trình vận hành khoa học và lịch trình bảo dưỡng định kỳ nghiêm ngặt là yếu tố sống còn.

Để vòng bi mâm xoay răng ngoài Series 011 / 012 luôn duy trì hiệu suất ăn khớp đỉnh cao, phòng ngừa sớm các sự cố gãy mẻ răng, Hoàng Đăng Industrial khuyến nghị bộ phận cơ điện tuân thủ các mốc thời gian kỹ thuật tiêu chuẩn sau:

• Giai đoạn rà máy (Sau 100 giờ vận hành đầu tiên): Đây là mốc thời gian đặc biệt quan trọng đối với vành mâm xoay mới gá lắp. Kỹ sư bắt buộc phải sử dụng cờ lê lực để rà soát và siết lại toàn bộ hệ thống bulong định vị (hệ ren từ M8 đến ren khủng M24, cấp bền 8.8 hoặc 10.9) nhằm bù trừ ứng lực nới lỏng do rung lắc bệ máy gây ra. Đồng thời, kiểm tra kỹ vệt tiếp xúc ăn khớp răng ngoài xem có hiện tượng cấn phôi gỉ sắt hay không.
• Kiểm tra hằng ngày trước mỗi ca làm việc: Thực hiện rà soát nhanh bằng mắt thường toàn bộ bề mặt vành răng ngoài Module từ M2 đến M16. Tiến hành làm sạch, loại bỏ ngay bụi bẩn, cát đá công trình hoặc tạp chất bám bẩn tại khe răng để tránh nguy cơ cấn vỡ mẻ nhông bánh răng ăn khớp ngoài. Lắng nghe tiếng chuyển động của động cơ giảm tốc để phát hiện sớm các âm thanh lạch cạch bất thường.
• Chu kỳ bơm mỡ tái bôi trơn gia cường (Mỗi 100 – 150 giờ chạy tải): Tiến hành bổ sung mỡ chịu nhiệt, chịu tải áp lực cao công nghiệp chuyên dụng thông qua các cổng lỗ vú mỡ bố trí sẵn trên thân mâm. Quy trình bơm chuẩn là vừa bơm vừa quay đều mâm xoay từ từ để lượng mỡ cũ bẩn cùng bụi bặm được đẩy hoàn toàn ra ngoài qua mép phớt làm kín nitrile, giúp bảo vệ hệ bi chịu lực tốt nhất.
• Tổng kiểm tra kỹ thuật chuyên sâu (Định kỳ mỗi 6 tháng đến 1 năm): Sử dụng thước lá và đồng hồ so chuyên dụng để đo đạc khe hở hướng trục và khe hở hướng kính (tiêu chuẩn kỹ thuật đạt 0.04 ~ 0.20 mm) nhằm đánh giá mức độ mòn của rãnh lăn bi. Rà soát biên dạng răng ngoài và khe hở truyền động xem có xuất hiện vết nứt mỏi hay mòn vẹt quá mức để tránh thiết bị hoạt động quá tải kéo dài.
• Tiêu chuẩn bảo quản thiết bị lưu kho (Khi chưa gá lắp): Trong trường hợp mâm xoay chưa đưa vào kết cấu máy, bắt buộc phải bảo quản linh kiện nằm phẳng mịn trên bệ gỗ bọc màng co nguyên bản tại khu vực khô ráo, thoáng mát. Tuyệt đối không dựng đứng vành mâm (gây biến dạng kết cấu bi) và tránh xa môi trường ẩm ướt hoặc hóa chất ăn mòn.

Việc nghiêm túc tuân thủ quy trình bảo trì kỹ thuật đồng bộ không chỉ giúp dòng vòng bi mâm xoay răng ngoài Series 011 / 012 duy trì năng lực chịu tải hướng trục và hệ số mô-men lật (Overturning Moment) ở mức tốt nhất, mà còn là bài toán kinh tế tối ưu giúp các chủ đầu tư nâng cao tuổi thọ linh kiện, tối ưu hiệu suất truyền động và giảm thiểu tối đa chi phí sửa chữa ngoài ý muốn.

---

⚠️ Quy trình bảo trì kỹ thuật giúp kéo dài tuổi thọ mâm xoay răng ngoài Series 011 / 012

Đối với các hệ thống vòng bi mâm xoay răng ngoài Series 011 / 012, thiết lập một quy trình vận hành khoa học và lịch trình bảo dưỡng định kỳ nghiêm ngặt là yếu tố sống còn. Việc thực hiện đúng quy trình bảo trì không chỉ giúp giảm chi phí sửa chữa, nâng cao hiệu suất truyền động mà còn hạn chế tối đa rủi ro dừng máy ngoài ý muốn và tăng độ ổn định cho toàn bộ bệ máy:

• Giai đoạn chạy rà máy (Sau 100 giờ vận hành đầu tiên): Đây là mốc thời gian đặc biệt quan trọng đối với vành mâm xoay mới gá lắp vào bệ. Kỹ sư cơ điện bắt buộc phải sử dụng cờ lê lực để rà soát và siết lại toàn bộ hệ thống bu lông cố định (hệ ren từ M8 đến ren khủng M24, cấp bền 8.8 hoặc 10.9) nhằm bù trừ ứng lực nới lỏng do rung lắc khung bệ đỡ gây ra, đảm bảo kết cấu chịu tải hoạt động an toàn.
• Kiểm tra và rà soát hằng ngày (Trước mỗi ca làm việc): Thực hiện vệ sinh hệ bánh răng truyền động hằng ngày. Tiến hành lau sạch bụi bẩn, phôi gỉ sắt, tạp chất và lớp dầu mỡ cũ bám trên bề mặt vành răng ngoài Module M2 – M16 nhằm duy trì khả năng ăn khớp ổn định. Lắng nghe tiếng chuyển động ăn khớp để theo dõi rung động và tiếng ồn lạ (như tiếng lạch cạch, tiếng rít), nếu xuất hiện phải dừng máy kiểm tra ngay tình trạng bôi trơn của hệ bi và rãnh lăn.
• Chu kỳ tra mỡ bôi trơn gia cường (Mỗi 100 – 150 giờ chạy tải): Các hệ thống công nghiệp cường độ cao bắt buộc phải được thay mỡ và bổ sung mỡ chịu nhiệt, chịu tải áp lực cao đúng chủng loại thông qua các lỗ bơm mỡ vú mỡ bố trí sẵn. Quy trình bơm chuẩn là vừa bơm vừa quay mâm xoay từ từ để mỡ cũ bẩn được đẩy hoàn toàn ra ngoài qua mép phớt làm kín nitrile, giúp giảm ma sát và bảo vệ hệ bi chịu lực tối ưu.
• Giám sát phớt làm kín và nhiệt độ vận hành: Trong suốt quá trình máy chạy tải, cần liên tục kiểm tra phớt làm kín chắn bụi xem có bị rách hay hở hụt không nhằm hạn chế nước và cát đá xâm nhập vào lòng rãnh lăn. Đồng thời, theo dõi sát sao nhiệt độ vận hành của cụm quay; nếu phát hiện nhiệt độ tăng cao bất thường, phải kiểm tra ngay khe hở truyền động và khả năng bôi trơn để tránh rủi ro bó cứng hệ bi.
• Tổng bảo dưỡng kỹ thuật chuyên sâu (Định kỳ mỗi 6 tháng đến 1 năm): Sử dụng thước lá và đồng hồ so chuyên dụng kiểm tra định kỳ độ đồng tâm hình học, độ đảo mặt đầu (tiêu chuẩn 0.15 mm) và độ ổn định truyền động của cơ cấu quay. Tiến hành rà soát kỹ độ mòn răng, khe hở ăn khớp bánh răng ngoài nhằm phát hiện sớm các dấu hiệu nứt mỏi, đảm bảo hệ thống không hoạt động quá tải kéo dài giúp giảm áp lực phá hủy lên rãnh lăn.
• Tiêu chuẩn bảo quản thiết bị lưu kho (Khi chưa gá lắp): Trong trường hợp mâm xoay chưa đưa vào sử dụng, cần lưu trữ vòng bi tại nơi khô ráo, thoáng mát, đặt nằm phẳng trên bệ gỗ bọc màng co nguyên bản. Tuyệt đối tránh môi trường có độ ẩm cao hoặc tiếp xúc trực tiếp với hóa chất ăn mòn để bảo vệ phôi thép 50Mn/42CrMo không bị gỉ sét.

Thực hiện đúng quy trình bảo trì kỹ thuật đồng bộ sẽ giúp mâm xoay răng ngoài duy trì khả năng chịu tải nén hướng trục và hệ số mô-men lật (Overturning Moment) ổn định, giảm thiểu tối đa chi phí bảo dưỡng vật tư và nâng cao tuổi thọ vận hành lâu dài cho toàn bộ hệ thống cơ khí công nghiệp của doanh nghiệp.

---

📦 Năng lực cung cấp và Chính sách giao hàng mâm xoay răng ngoài toàn quốc

Hoàng Đăng Industrial là nhà nhập khẩu và phân phối tổng lực dòng sản phẩm Vòng bi mâm xoay răng ngoài Series 011 / 012 chất lượng cao tại thị trường Việt Nam. Chúng tôi sở hữu nguồn hàng sẵn kho dồi dào, đa dạng chủng loại từ dải kích thước nhỏ dẹt gọn nhẹ cho đến các cấu kiện khổng lồ, sẵn sàng đáp ứng nhanh chóng mọi nhu cầu lắp đặt mới, thay thế định kỳ và chế tạo máy B2B của các doanh nghiệp, nhà xưởng trên toàn quốc.

Với quy trình vận hành chuyên nghiệp, chúng tôi cam kết hỗ trợ tư vấn kỹ thuật chuyên sâu và điều phối giao hàng hỏa tốc đến tận nhà xưởng, xí nghiệp thuộc các tỉnh thành và khu công nghiệp lớn tại Việt Nam:

1. Khu vực thị trường Miền Bắc

Hoàng Đăng hỗ trợ điều phối giao hàng nhanh trong ngày đến các trung tâm cơ khí:

• Các tỉnh thành trọng điểm: Hà Nội, Hải Phòng, Bắc Ninh, Hưng Yên, Hải Dương, Quảng Ninh, Nam Định, Thái Nguyên, Vĩnh Phúc, Bắc Giang.
• Hỗ trợ giao thẳng vào các Khu công nghiệp lớn: KCN VSIP Bắc Ninh, KCN Quang Minh, KCN Thăng Long, KCN Yên Phong, KCN Đình Vũ, KCN Vân Trung…

2. Khu vực thị trường Miền Trung

Đáp ứng kịp thời tiến độ sản xuất cho các đơn vị chế tạo máy tại dải đất miền Trung:

• Các tỉnh thành tiếp nhận: Đà Nẵng, Thừa Thiên Huế, Quảng Nam, Quảng Ngãi, Nghệ An, Thanh Hóa, Khánh Hòa, Bình Định.
• Đối tượng phục vụ: Các nhà xưởng đóng tàu, cơ khí hạng nặng, xí nghiệp gia công đồ gá hàn và hệ thống tự động hóa miền Trung.

3. Khu vực thị trường Miền Nam

Mạng lưới logistics kết nối liên tục, giao hàng nhanh chóng đến thủ phủ công nghiệp phía Nam:

• Các tỉnh thành cung cấp: TP.Hồ Chí Minh, Bình Dương, Đồng Nai, Long An, Cần Thơ, Bà Rịa – Vũng Tàu, Tây Ninh, An Giang, Tiền Giang.
• Giao hàng tận nơi tại các Khu công nghiệp mũi nhọn: KCN Sóng Thần, KCN VSIP Bình Dương, KCN Amata Đồng Nai, KCN Long Hậu, KCN Tân Bình, KCN Hiệp Phước…

🛠️ Dịch vụ hỗ trợ kỹ thuật chuyên sâu đi kèm

Không chỉ phân phối linh kiện, Hoàng Đăng Industrial luôn sẵn sàng đồng hành cùng quý khách hàng thông qua các dịch vụ:

• Khảo sát và Tính toán ứng lực: Tư vấn lựa chọn model mâm xoay tương thích dựa trên thông số tải trọng hướng trục, tải hướng kính và hệ số mô-men lật bệ máy thực tế.
• Hỗ trợ kỹ thuật thiết kế: Cung cấp bản vẽ kỹ thuật chi tiết (file CAD 2D mâm xoay răng ngoài), hỗ trợ kỹ sư tính toán thông số ăn khớp bánh răng Module dải rộng từ M2 đến M16 chuẩn xác.
• Tra cứu và Quy đổi mã tương đương: Tiếp nhận hình ảnh mâm xoay cũ, kích thước đo đạc thực tế tại xưởng hoặc thông số bệ máy để tra cứu mã thay thế tương thích hoàn hảo, giúp tối ưu hóa không gian bệ máy.

🚚 Hình thức vận chuyển linh hoạt và đóng gói an toàn

Để sản phẩm mâm xoay răng ngoài luôn đạt trạng thái hoàn hảo nhất, không bị rỉ sét hay sứt mẻ nhông răng khi đến tay khách hàng, Hoàng Đăng áp dụng quy chuẩn logistics nghiêm ngặt:

• Đóng gói an toàn cơ khí nặng: Toàn bộ vành mâm xoay được phủ mỡ chống gỉ chuyên dụng, bọc màng co kín bảo vệ phớt làm kín. Đối với các model hạng trung và tải nặng, sản phẩm được đóng pallet gỗ cố định chắc chắn chống va đập, cấn vỡ răng trong quá trình di chuyển.
• Vận tải linh hoạt đa phương thức: Giao nhanh hỏa tốc bằng xe máy hoặc xe tải nội thành, gửi chành xe tải liên tỉnh uy tín trong ngày hoặc bàn giao qua các đơn vị chuyển phát nhanh hàng nặng chuyên nghiệp (Nhất Tín Logistics, Viettel Post, GHN, GHTK, Trọng Tấn Logistics, tân kim chi …).

🤝 Cam kết chất lượng từ Hoàng Đăng Industrial

• 100% sản phẩm chính hãng, bề mặt gia công láng mịn, rãnh bi và bề mặt bánh răng ăn khớp ngoài tôi cứng cao tần đạt chuẩn 55 – 62 HRC.
• Chính sách giá cạnh tranh bậc nhất thị trường, chiết khấu thương mại hấp dẫn và hỗ trợ công nợ linh hoạt cho đơn vị chế tạo máy B2B, dự án công nghiệp nặng.
• Chế độ bảo hành kỹ thuật dài hạn, hỗ trợ đổi trả linh hoạt và nhanh chóng nếu phát hiện lỗi từ nhà sản xuất.

Quý khách hàng doanh nghiệp, xưởng cơ khí, đơn vị tự động hóa có nhu cầu mua sắm hoặc tìm hiểu thông số dòng Vòng bi mâm xoay răng ngoài Series 011 / 012, vui lòng liên hệ với chúng tôi để nhận sự hỗ trợ nhanh chóng nhất!

📧 Email: hoangdangindustrial@gmail.com

🌐 Website: hoangdangindustrial.com

📱 Hotline kỹ thuật / Zalo đặt hàng: 0947 381 886

---

🧠 Câu hỏi thường gặp về vòng bi mâm xoay răng ngoài công nghiệp
